Простой импульсный металлоискатель «ПИРАТ»
Металлоискатель “PIRAT” сокращённо от PI – импульсный, RA-T – radioskot – сайт разработчиков прост в изготовлении и настройке, не содержит программируемых элементов которых так боятся многие радиолюбители, в нем нет дорогих и дефицитных элементов, а по своим параметрам не уступает некоторым зарубежным экземплярам ценой у. Основные преимущества данного устройства перед другими схемами простых металоискателей – это стабильность и дальнобойность. Собрать этот МД, под силу даже людям имеющим элементарные знания в области электроники. Тогда поехали.
Схема простого и достаточно эффективного металлоискателя «ПИРАТ» .. опытом создания импульсного металлоискателя пират своими руками.
Металлоискатель Пират своими руками подробная инструкция
Металлоискатель “PIRAT” сокращённо от PI – импульсный, RA-T – radioskot – сайт разработчиков прост в изготовлении и настройке, не содержит программируемых элементов которых так боятся многие радиолюбители, в нем нет дорогих и дефицитных элементов, а по своим параметрам не уступает некоторым зарубежным экземплярам ценой у.
Основные преимущества данного устройства перед другими схемами простых металоискателей – это стабильность и дальнобойность. Собрать этот МД, под силу даже людям имеющим элементарные знания в области электроники. Тогда поехали. Работа с прибором. Прибор прост в управлении и навыки работы с ним приходят буквально через пару включений. У кого возникнет проблема с приобретением микросхемы КРВИ1, можно собрать генератор на транзисторах. Но здесь уже из-за разброса их параметров возможно придется подобрать частоту и длительность импульса.
Металлоискатель Пират своими руками
Пират — это импульсный металлоискатель с простой и доступной для повторения схемой. Металлоискатель содержит небольшое количество элементов и простую для изготовления поисковую катушку. С катушкой мм, пират будит видеть монеты до 20см, а крупный металл до 1,5 метра. Но он хорошо подойдет для поиска металла и для новичков. Также огромным достоинством пирата, является его простота для самостоятельного изготовления и доступность компонентов — все детали металлоискателя стоят копейки и их можно найти в любом магазине радиодеталей или на радио рынке.
В последнее время большую популярность набирает такое занятие, как поиск разных старинных монет, предметов быта, да и просто металлических безделушек в земле с помощью металлоискателя.

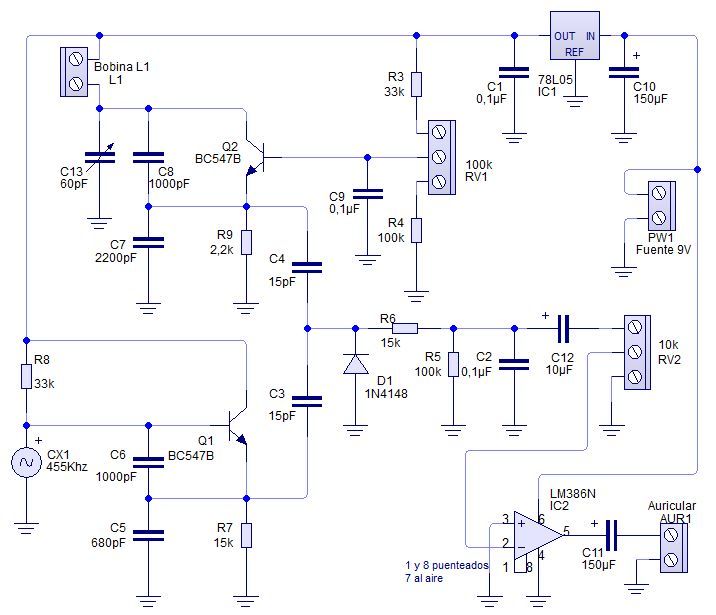

Самодельные металлоискатели: простые и посложнее — на золото, черный металл, для стройки
Представляем новый упрощённый вариант импульсного металлодетектора ClonePI-W. Данный прибор очень прост в сборке и настройке, а некоторые функциональные особенности схемы допускают его использование для подводного поиска. Для упрощения и удешевления конструкции, вместо жидкокристаллического дисплея использована светодиодная индикация отклика от металла. Управление импульсного металлоискателя тоже максимально упрощено. Автор схемы — AndyF fandy. Все, прибор готов к работе — идем, ищем и копаем.
Импульсный металлоискатель «Пират»
Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина! Мощный металлоискатель Pirat своими руками.
После того, как катушка будет намотана, ее нужно установить на жестком корпусе, на нем не должно быть металла.
Схемотехника и принцип действия «Пирата» вполне современны; по его настройке и методике В общем схема металлоискателя состоит из передатчика электромагнитных Особняком стоят импульсные металлоискатели.
Металлоискатель Пират своими руками: инструкция изготовления
В этой подробной статье поговорим о том, как сделать металлоискателе пират самому и своими руками, мы разберем все по полочкам, все аспекты его сборки. Начиная от принципа действия, до перечня популярных неисправностей. Для начала немного истории, от куда взялся этот прибор, каковы отзывы копателей и посмотрим на его характеристики.
Мощный металлоискатель Pirat своими руками
Металлоискатель Пират обладает довольна неплохими характеристиками, ни смотря на простоту схемы и доступность деталей. Собирается легко, за вечер, не требует практически ни каких настроек и прошивок, начинает работать сразу после сборки! Ниже представлю подробную инструкцию по сборке металлоискателя Пират! Потребляемый ток мА Напряжение питания вольт Дискриминации нет, реагирует на все металлы Чувствительность монета 25 миллиметров — 20 см Крупные металлические предметы — см.
Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов.
Импульсный металлодетектор
Попросту говоря, он позволяет находить металл в земле. Но не только металл, и не только в грунте. Металлодетекторами пользуются службы досмотра, криминалисты, военные, геологи, строители для поиска профилей под обшивкой, арматуры, сверки планов-схем подземных коммуникаций, и люди многих других специальностей. Металлоискатели своими руками чаще всего делают любители: кладоискатели, краеведы, члены военно-исторических объединений. Им, начинающим, и предназначена в первую очередь данная статья; описанные в ней устройства позволяют найти монету с советский пятак на глубине до см или железяку с канализационный люк примерно в ,5 м под поверхностью. Однако этот самодельный приборчик может пригодиться и на хозяйстве при ремонте или на стройке.
Наконец, обнаружив в земле центнер-другой брошенной трубы или металлоконструкций и сдав находку в металлолом, можно выручить приличную сумму.
Схема металлоискателя пират
Or browse results titled :. Contact sykytypifob. Streaming and Download help. If you like Металлоискатель пират с дискриминацией, you may also like:.Усовершенствованный импульсный металлоискатель на микросхемах
Усовершенствованный импульсный металлоискатель на микросхемах
Как и металлоискатели других типов, металлодетекторы типа PI (Puls Induction), постоянно совершенствуются. В результате применения новых схемотехнических решений удается добиться еще более высокой чувствительности этих приборов.
По мнению автора, конструкция предлагаемого прибора достаточно сложна для повторения начинающими
радиолюбителями. К тому же определенные сложности могут возникнуть при
регулировке этого устройства.
Необходимо особо обратить внимание на то, что
ошибки при монтаже и некорректная настройка прибора могут привести к выходу из
строя дорогостоящих элементов.
Принципиальная схема
Принципиальную схему предлагаемого усовершенствованного импульсного металлоискателя можно условно разделить на две части, а именно: на блок передатчика и блок приемника. К сожалению, ограниченный объем данной книги не позволяет подробно остановиться на всех особенностях схемотехнических решений, использованных при создании этого прибора. Поэтому далее будут рассмотрены основы функционирования лишь наиболее важных узлов и каскадов.
Как уже упоминалось, данный металлодетектор является усовершенствованным
вариантом прибора, рассмотренного в предыдущем разделе этой главы. Определенные
изменения коснулись модуля формирования импульсов и синхронизации, передатчика и
преобразователя напряжения. Схема блока приемника претерпела более значительные
изменения (рис.
В состав блока передатчика входят модуль формирования импульсов и синхронизации, сам передатчик, а также преобразователь напряжения.
Рис. 3.18. Принципиальная схема блока передатчика усовершенствованного импульсного металлоискателя (нажмите для увеличения)
Главной составной частью всей конструкции является модуль формирования импульсов и синхронизации, выполненный на микропроцессоре IC1 типа АТ89С2051 фирмы ATMEL и обеспечивающий формирование импульсов для передатчика, а также сигналов, управляющих работой всех остальных блоков. Рабочая частота микроконтроллера IC1 стабилизирована кварцевым резонатором (6 МГц). При указанном значении рабочей частоты микропроцессор формирует периодическую последовательность управляющих импульсов для различных каскадов металлодетектора.
Первоначально на выводе IC1/14 микропроцессора формируется управляющий импульс
для транзистора Т6, после окончания которого на выводе IC1/15 формируется
аналогичный импульс для транзистора Т7.
Далее, последовательно на выводах IC1/8, IC1/7, IC1/6, IC1/17, IC1/16 и IC1/18 формируются импульсы запуска передатчика. При этом указанные импульсы имеют одинаковую длительность, но каждый последующий импульс задержан относительно предыдущего на несколько тактов. Начало первого импульса, сформированного на выводе IC1/8, совпадает с серединой второго импульса на выводе IC1/15. С помощью переключателя Р1 можно выбрать время задержки импульса запуска передатчика по отношению к стартовому импульсу.
Через несколько тактов после окончания импульса на выводе IC1/18 короткий стробирующий импульс для усилителя-анализатора формируется на выводе IC1/2. В отличие от ранее рассмотренной схемы в данном приборе на этом же выводе микроконтроллера через несколько тактов формируется второй стробирующий импульс.
Помимо этого на выводах IC1/12 и IC1/13 микропроцессора формируются управляющие
сигналы для транзисторов Т31 и Т32 блока приемника.
Середина управляющего
импульса для транзистора Т31 совпадает с серединой первого стробирующего
импульса на выводе IC1/2, однако длительность импульса на выводе IC1/12 почти в
два раза больше. При этом указанный импульс имеет отрицательную полярность.
Начало управляющего импульсного сигнала на выводе IC1/13 почти совпадает с
серединой второго импульса на выводе IC1/14 микроконтроллера, заканчивается же он через несколько тактов после окончания второго
стробирующего импульса, формируемого на выводе IC1/2. Затем на выводе IC1/11
формируется управляющий сигнал для транзистора Т35 схемы акустической
сигнализации блока приемника.
После небольшой паузы последовательность управляющих импульсов на
соответствующих выходах микроконтроллера формируется вновь.
Питающее напряжение +5 В, предварительно стабилизированное микросхемой IC2, подается на вывод IC1/20 микроконтроллера.
Преобразователь напряжения, выполненный на транзисторах Т6-Т8 и стабилизаторе
IC3, обеспечивает формирование питающего напряжения +5 В, необходимого для
питания каскадов приемной части.
Управляющие сигналы для транзисторов Т7 и Т8
формируются на соответствующих выводах микроконтроллера IC1, при этом на
транзистор Т8 этот сигнал подается через преобразователь уровня, собранный на
транзисторе Т6. Далее сформированное питающее напряжение стабилизируется
микросхемой IC3, с выхода которой напряжение +5 В поступает на каскады
приемника.
Выходные каскады передатчика выполнены на мощных транзисторах Т1, Т2 и Т3, работающих на общую нагрузку, в качестве которой выступает катушка L1, шунтированная цепочкой резисторов R1-R6. Работой транзисторов выходного каскада управляет транзистор Т4. Управляющий сигнал на базу транзистора Т4 подается с соответствующего выхода процессора IC1 через транзистор Т5.
Как и в рассмотренном в предыдущем разделе металлодетекторе, импульс,
формируемый микропроцессором IC1 в соответствии с заложенной в его памяти
программой, через переключатель подается на вход транзистора Т5 и далее, через
транзистор Т4, на выходные каскады передатчика, выполненные на транзисторах
Т1-Т3, а затем – на приемопередающую катушку L1.
При появлении в зоне действия
катушки L1 металлического предмета на его поверхности под воздействием внешнего
электромагнитного поля, инициированного импульсом передатчика, возбуждаются
вихревые поверхностные токи. Время существования этих токов зависит от
длительности импульса, излучаемого катушкой L1.
Поверхностные токи являются источником вторичного импульсного сигнала, который принимается катушкой L1, усиливается и подается на схему анализа. Благодаря явлению самоиндукции длительность вторичного сигнала будет больше, чем длительность излученного передающей катушкой импульса. При этом форма вторичного импульсного сигнала зависит от свойств материала, из которого изготовлен обнаруженный металлический предмет. Обработка информации об отличиях параметров импульсов, излученных и принятых катушкой L1, обеспечивает формирование данных для блока индикации о наличии металлического предмета.
В состав блока приемника (рис.
3.19) входят двухкаскадный усилитель входного
сигнала, усилители образцового сигнала, усилитель-анализатор, активный
узкополосный фильтр, фильтр низкой частоты, схема формирования напряжения
смещения, схемы коммутации и схема звуковой индикации.
Рис. 3.19. Принципиальная схема блока приемника усовершенствованного импульсного металлоискателя (нажмите для увеличения)
Сигнал от металлического предмета принимается катушкой L1 и через схему защиты, выполненную на диодах D1 и D2, подается на входной двухкаскадный усилитель с емкостной обратной связью, выполненный на операционных усилителях IC31 и IC32. С выхода микросхемы IC32 (вывод IC32/6) усиленный импульсный сигнал подается на усилитель-анализатор, выполненный на микросхеме IC33.
В процессе работы прибора усилитель IC33 постоянно выключен, а напряжение
питания подается на него лишь при поступлении на соответствующий вход (вывод
IC33/8) стробирующих импульсов.
По окончании подачи напряжения питания на выходе
усилителя (вывод IC33/5) в течение нескольких секунд сохраняется уровень
принятого сигнала, зафиксированный во время воздействия стробирующих импульсов. Время сохранения уровня сигнала
зависит от емкости конденсатора С65. Таким образом, на один вход усилителя
(вывод IC33/3) подается принятый импульсный сигнал, а на второй вход (вывод
IC33/8) через конденсаторы С64 поступает соответствующий стробирующий импульс от
модуля формирования импульсов и синхронизации (вывод IC1/2).
Далее выделенный сигнал проходит через активный фильтр, выполненный на элементе
IC34a и настроенный на частоту 6 МГц. Для достижения указанных на принципиальной
схеме параметров отдельных элементов данного фильтра рекомендуется использовать
параллельное включение резисторов и конденсаторов. Так, например, значение
указанной на схеме емкости конденсатора С67 (0,044 мкФ) достигается параллельным
включением двух конденсаторов емкостью 0,022 мкФ каждый.
Необходимо отметить,
что при использовании кварцевого элемента Q1 с рабочей частотой, отличающейся от
6 МГц, величины отдельных элементов фильтра следует пересчитать.
С выхода фильтра сигнал подается на синхронный детектор, на входе которого установлен инвертирующий усилитель с коэффициентом усиления 1, выполненный на элементе IC34b. При этом с помощью замыкания соответствующих пар контактов микросхемы IC37 (выводы IC37/1,2 и IC37/3,4) осуществляется переключение отрицательного сигнала, подаваемого на интегрирующую цепочку с конденсатором С71. Управляющие сигналы для микросхемы IC37 формируются каскадами, выполненными на транзисторах Т31-Т33.
С выхода интегрирующей цепочки импульсный сигнал проходит на вход усилительного
каскада, который выполнен на микросхеме IC35 и одновременно выполняет функции
фильтра низких частот. Падение напряжения на выходе операционного усилителя
(вывод IC35/6) приводит к открытию транзистора Т34 и подключению к общему
проводу головных телефонов BF1.
При поступлении с соответствующего выхода
микроконтроллера (вывод IC1/11) на транзистор Т35 управляющего сигнала в
телефонах будет прослушиваться сигнал звуковой частоты. Резистор R77
ограничивает ток, протекающий через головные телефоны BF1. Его подбором можно
регулировать громкость акустического сигнала.
Сигнал с вывода IC35/6 также подается на вход другого операционного усилителя
(вывод IC36/2), задачей которого является обнуление выходного сигнала. Его
использование объясняется тем, что на выходе микросхемы IC33 изменяющийся во
времени выходной сигнал будет формироваться и в отсутствие в зоне действия
поисковой катушки L1 металлических предметов, поэтому амплитуда результирующего
сигнала будет отлична от нуля. С помощью резистора R86 на вход второго
усилительного каскада (вывод IC32/2) подается напряжение смещения именно в
момент поступления первого стробирующего импульса. Необходимый уровень
напряжения смещения зависит от уровня выходного сигнала на выводе IC35/6, его
формирование обеспечивается с помощью интегрирующей цепочки С73, R78-R80 и
усилительного каскада на микросхеме IC36.
Цепь формирования напряжения смещения функционирует лишь во время замыкания соответствующих контактов микросхемы IC37 (выводы IC37/9,8). Длительность этого временного отрезка составляет три такта. При этом управляющие сигналы для микросхемы IC37 поступают с каскадов, выполненных на транзисторах Т31-Т33. Таким образом обеспечивается выравнивание уровней сигналов, сформированных в моменты поступления первого и второго стробирующих импульсов. Нажатием кнопки S2 время процесса обнуления можно значительно сократить.
Детали и конструкция
Все детали рассматриваемого прибора (за исключением поисковой катушки L1, переключателя Р1, выключателя S1 и кнопки S2) расположены на печатной плате (рис. 3.20) размерами 95х65 мм, изготовленной из двустороннего фольгированного гетинакса или текстолита.
Рис. 3.20. Печатная плата усовершенствованного импульсного металлоискателя
К деталям, применяемым в данном устройстве, не предъявляются какие-либо особые
требования.
Рекомендуется использовать любые малогабаритные конденсаторы и
резисторы, которые без проблем можно разместить на печатной плате. Необходимо
отметить, что для достижения указанных на принципиальной схеме параметров
отдельных элементов следует использовать параллельное включение резисторов и
конденсаторов (рис. 3.21). На печатной плате для размещения таких элементов
предусмотрено дополнительное место.
Рис. 3.21. Расположение элементов усовершенствованного импульсного металлоискателя (нажмите для увеличения)
Микросхемы типа LF356 (IC31, IC32) можно заменить на LM318 или NE5534, однако в результате такой замены могут возникнуть проблемы с налаживанием. В качестве усилителя IC35, помимо указанной на схеме микросхемы типа IL071, можно использовать микросхемы CA3140, ОР27 или ОР37. Микросхема типа R061 (IC36) без проблем заменяется на CA3140.
В качестве транзисторов Т1-Т3 помимо указанных на принципиальной схеме можно
использовать транзисторы типа BU2508, BU2515 или ST2408.
Рабочая частота кварцевого резонатора должна составлять 6 МГц. Можно использовать любой другой кварцевый элемент с частотой резонанса от 2 до 6 МГц. Однако в таком случае потребуется пересчитать параметры элементов фильтра, выполненного на элементе IC34a.
Для монтажа микропроцессора IC1 следует использовать специальную панельку. При этом микроконтроллер устанавливается на плату только после окончания всех монтажных работ. Данное условие необходимо соблюдать и при проведении регулировочных работ, связанных с выполнением пайки при подборе величин отдельных элементов.
Особое внимание следует уделить изготовлению катушки L1, индуктивность которой
должна составлять 500 мкГ. Конструкция этой катушки практически ничем не
отличается от конструкции поисковой катушки L1, использованной в
металлодетекторе, рассмотренном в предыдущем разделе. Она выполнена в виде
кольца диаметром 250 мм и содержит 30 витков провода диаметром не более 0,5 мм.
При использовании провода большего диаметра ток в
катушке возрастет, однако еще быстрее будут расти значения паразитных вихревых
токов, что приведет к ухудшению чувствительности прибора.
Следует напомнить, что для изготовления катушки L1 не рекомендуется использовать лакированный провод, поскольку разность потенциалов между соседними витками при излучении импульса достигает 20 В. Если в процессе намотки витков катушки рядом окажутся проводники, например первого и пятого витков, пробой изоляции практически обеспечен.
В свою очередь, это может привести к выходу из строя транзисторов передатчика и других элементов. Поэтому провод, используемый при изготовлении катушки L1, должен быть хотя бы в полихлорвиниловой изоляции. Готовую катушку также рекомендуется хорошо изолировать. Для этого можно воспользоваться эпоксидной смолой или различными пенными наполнителями.
Катушку L1 следует подключать к плате с помощью двужильного хорошо
изолированного провода, диаметр каждой жилы которого должен быть не меньше
диаметра провода, из которого изготовлена сама катушка.
Не рекомендуется
использовать коаксиальный кабель из-за его значительной собственной емкости.
Источником звуковых сигналов могут служить либо головные телефоны с сопротивлением от 8 до 32 Ом, либо малогабаритный громкоговоритель с аналогичным сопротивлением катушки.
В качестве источника питания В1 рекомендуется использовать аккумуляторную батарею емкостью около 2 А/ч, поскольку ток, потребляемый данным металлоискателем, превышает 200 мА.
Печатная плата с расположенными на ней элементами и источник питания размещаются в любом подходящем корпусе. На крышке корпуса устанавливаются переключатель P1, разъемы для подключения головных телефонов BF1 и катушки L1, а также выключатель S1 и кнопка S2.
Налаживание
Данный прибор следует настраивать в условиях, когда любые металлические предметы удалены от поисковой катушки L1 на расстояние не менее 1,5 м.
Особенность настройки и регулировки рассматриваемого металлоискателя заключается
в том, что его отдельные блоки и каскады подключаются постепенно.
При этом
каждая операция подключения (пайка) выполняется при отключенном источнике
питания.
В первую очередь требуется проверить наличие и величину питающего напряжения на соответствующих контактах панельки микросхемы IC1 в отсутствие микроконтроллера. Если это напряжение в норме, то далее следует установить на плату микропроцессор и с помощью частотомера или осциллографа проверить сигнал на выводах IC1/4 и IC1/5. Частота пилот-сигнала на указанных выводах должна соответствовать рабочей частоте используемого кварцевого резонатора.
После подключения транзисторов преобразователя напряжения (без нагрузки) потребляемый ток должен возрасти примерно на 50 мА. Напряжение на конденсаторе С10 в отсутствие нагрузки не должно превышать 20 В.
Затем следует подключить каскады передатчика. Режимы работы транзисторов Т1-Т4 должны быть одинаковыми и устанавливаются подбором величин резисторов R13-R16.
Сопротивление катушки L1, зашунтированной резисторами R1-R3, должно составлять
примерно 500 Ом.
При этом выводы катушки и резисторов должны быть хорошо
пропаяны, поскольку нарушение контакта в этой цепи влечет за собой выход из
строя выходных транзисторов передатчика.
Для проверки работоспособности каскадов передатчика можно придержать катушку L1
возле уха и включить питание металлоискателя. Примерно через полсекунды (после
обнуления микроконтроллера) можно будет услышать сигнал низкого тона,
возникновение которого обусловлено микровибрацией отдельных витков катушки. При
этом на коллекторах транзисторов Т1-Т3 будет сформирован немодулированный
остроконечный импульс длительностью около 10-20 мкс, форму которого можно
проконтролировать с помощью осциллографа. Увеличение сопротивления резисторов
R1-R3 приводит к возрастанию амплитуды выходного импульса с уменьшением его
длительности. Для подбора величины сопротивления шунта катушки L1 не
рекомендуется использовать переменный резистор, поскольку даже кратковременное
нарушение контакта движка с токопроводящей дорожкой может вывести из строя
выходные транзисторы передатчика.
Поэтому желательно постепенно изменять
величину шунта с шагом 50 Ом. Перед заменой деталей следует обязательно
выключить напряжение питания прибора.
Далее можно приступать к настройке приемной части. Если все детали исправны, а монтаж выполнен безошибочно, то после включения металлодетектора (примерно через 20 мкс после окончания стартового импульса) на выходе микросхемы IC31 (вывод IC31/6) с помощью осциллографа можно наблюдать экспоненциально возрастающий сигнал, переходящий в сигнал постоянного уровня. Искажения фронта этого сигнала устраняются подбором резисторов R1, R2 и R3, шунтирующих катушку L1.
После этого следует проконтролировать форму и амплитуду сигнала на выходе
микросхемы IC32 (вывод IC32/6). Максимальная амплитуда этого сигнала
устанавливается подбором величины резистора R64. В процессе налаживания
напряжение смещения на вывод IC32/2 можно подавать с отдельного делителя
напряжения, в качестве которого можно использовать переменный резистор номиналом
5-50 кОм, включенный, например, между выводами IC32/4,7.
Движок потенциометра
подключается к резистору R86.
На выходе микросхемы IC33 (вывод IC33/5) можно наблюдать прямоугольный сигнал, амплитуда которого регулируется временно подключенным потенциометром. Далее необходимо проконтролировать сигналы на выходах элементов IC34a и IC34b. При этом на выводах IC34/6,7 должны быть правильные синусоиды. В результате на конденсаторе С71 формируется постоянное напряжение, которое поступает на вход микросхемы IC35.
В процессе настройки можно наблюдать реакцию прибора на изменение положения движка временно подключенного потенциометра, после чего вместо него следует впаять делитель R84, R85.
Порядок работы
Порядок работы с детектором металлических предметов не имеет существенных отличий от использования металлодетектора, рассмотренного в предыдущем разделе.
Перед практическим использованием данного металлоискателя следует переключателем
P1 установить минимальную задержку импульса.
Если в процессе работы в зоне
действия поисковой катушки L1 окажется какой-либо металлический предмет, то в
головных телефонах появится акустический сигнал. Переход в режим работы с
большей задержкой импульса обеспечит исключение влияния не только магнитных
свойств грунта, но и избавит от реакции прибора на всевозможные посторонние
предметы (ржавые гвозди, фольгу от сигаретных пачек и т. п.) и последующего
напрасного поиска.
Автор: Адаменко М.В.
Знакомство с импульсными индукционными металлодетекторами
Даниэля Бернцвейга
По мере того, как вы начинаете изучать металлодетекторы как хобби, вы быстро узнаете, что существует два типа детекторов золота на выбор. Те, кто ищет золото, могут выбирать между схемами ОНЧ с высокой чувствительностью или схемами детектора PI с импульсной индукцией, которые используют генератор импульсов для создания сигнала в виде серии импульсов. Когда отраженный импульс возвращается к приемнику, детектор золота издает звуковой сигнал.
Металлоискатели Garrett выпускают модели обоих классов.
В отличие от низкочастотных моделей Garrett Ace, высокочастотный ОНЧ-детектор, такой как Garrett AT Gold и Garrett GMT 24K, требует ручной настройки расширенного баланса грунта, чтобы отфильтровать минералы в земле. В некоторых случаях это может быть достигнуто даже с помощью технологии наземных путей. Как правило, модели с импульсной индукцией дороже, чем модели с СНЧ. Если вы новичок в металлоискателе-любителе или ищете простой способ найти один или два металлических предмета, то использование устройства VLF может быть захватывающим и полезным опытом.
С этими моделями можно использовать различные настройки, которые можно использовать на суше или под водой. Следует отметить, что схемы ОНЧ очень чувствительны к золоту, но они также чувствительны к почвенным минералам. В этих устройствах, чем меньше поисковые катушки, тем легче будет обнаружить маленькие золотые самородки благодаря меньшим катушкам. К сожалению, эти полезные ископаемые изобилуют в регионах мира, которые очень продуктивны, когда дело доходит до поиска золота.
Минеральные помехи можно отфильтровать, настроив эти детекторы.
Что такое импульсный индукционный металлоискатель?
Импульсный индукционный или PI-металлоискатель посылает сигналы большой силы тока, используя медную катушку для создания электромагнитных полей. Эти электромагнитные поля разрушаются, что создает скачки напряжения. Шипы позволяют металлоискателю обнаруживать металл через приемную поисковую катушку. Детекторы любят импульсные индукционные металлодетекторы из-за их отличных характеристик в сильно минерализованной почве. Устройства импульсной индукции в принципе невосприимчивы к высокоминерализованному грунту, но сохраняют высокую чувствительность.
Импульсные индукционные металлодетекторы представляют собой один из типов металлодетекторов. Устройство импульсной индукции работает, посылая короткие импульсы на катушку металлоискателя. Короткие импульсы, посылаемые на катушку, создают магнитное поле, которое быстро рассеивается в конце каждого импульса.
Металлическая мишень в магнитном поле будет оставаться намагниченной в течение короткого периода времени после окончания каждого импульса. Затем катушка металлоискателя обнаружит затухающий магнетизм объекта. Импульсные индукционные металлодетекторы могут гораздо эффективнее справляться со сложными волнистыми грунтами. По этой причине устройства импульсной индукции хорошо работают при поиске золота. Давайте узнаем больше о металлоискателях с импульсной индикацией и о том, почему они так популярны среди охотников за золотом.
Импульсные индукционные металлодетекторы отлично подходят для:
- Магнитных и магнитных горячих камней
- Пляжи с соленой водой
- Ѕалтуотер Океан
- Сухой песок
- Влажный черный и
- Золоторазведочные площади
Баланс грунта
Настройка баланса грунта металлоискателя является одной из наиболее важных характеристик, которые необходимо учитывать при выборе металлоискателя. В минерализованном грунте есть настройка «Баланс грунта», которую можно использовать для улучшения глубины и стабильности обнаружения металла. Например, при обнаружении металлов на мокром пляжном песке или мелких частицах железа могут присутствовать соли, которые аналогично реагируют на цели. Эти соли могут маскировать их при обнаружении металлов с помощью влажного пляжного песка или мелких частиц железа.
Это можно решить с помощью функции балансировки грунта. Это устранит возможность ложного сигнала или шума земли. Это позволяет вам слышать наземный сигнал, производимый хорошей целью, вместо ложного сигнала. В результате поиск будет менее утомительным и более приятным. В этой статье мы рассмотрим различные типы баланса грунта, которые используются в металлоискателях, а также то, как они работают. По мере накопления опыта работы с металлодетекторным оборудованием вы сможете изучить советы, которые помогут вам эффективно обнаруживать металл.
Из инфографики выше видно, что металлодетекторы с импульсной индукцией могут использоваться для самых разных целей. К ним относятся поиски золота, подводное плавание с морской водой, поиск глубоких сокровищ и поиск реликвий.
Поиск золота с помощью металлодетекторов с импульсной индукцией
При поиске золота вы, скорее всего, столкнетесь с сильно минерализованным грунтом. Этот высокоминерализованный грунт производит шум, когда для поиска золота используется обычный металлоискатель. Многие золотые прииски по всему миру заполнены минерализованным грунтом. Количество минерализованной земли на золотом прииске может варьироваться в зависимости от степени.
Импульсный индукционный металлоискатель может эффективно работать с минерализованным грунтом, значительно облегчая поиск золотых самородков. Импульсный индукционный прибор имеет очень сильный мгновенный отклик от земли при охоте за золотом. Мгновенный отклик является фантастическим при поиске, так как минерализация грунта может часто меняться во время поиска.
Изменение магнитного поля, создаваемого землей, предотвращается, поскольку приемник металлоискателя выключен. Золотой самородок становится более очевидным для устройства по сравнению с гораздо меньшими магнитными откликами, создаваемыми землей. Импульсный индукционный металлоискатель не подвергается многим проблемам поиска, как металлоискатель с непрерывной волной. Импульсный индукционный металлоискатель может работать даже с горячими камнями.
Погружение с импульсным индукционным металлоискателем
Подводный импульсный индукционный металлоискатель идеально подходит для поисков благодаря устройству, различающему металлы. Некоторые бренды предлагают эксклюзивные функции, которые улучшают возможности распознавания устройств. При поиске подводных сокровищ устройства импульсной индукции посылают в землю серию быстрых электронных импульсов, как если бы вы находились вне воды.
Электронный ток, создаваемый металлоискателем, не зависит от морской воды, мокрого песка, соленого песка или других минералов грунта. Электронные токи металлоискателя остаются высокочувствительными к мишеням из драгоценных металлов.
Импульсные металлодетекторы – лучшие устройства для морских пляжей и подводных поисков затонувших сокровищ. Импульсная схема ищет глубоко в воде. Устройство индикации пульса отлично подходит для сложных минеральных условий грунта.
Глубокий поиск сокровищ с помощью импульсных индукционных металлодетекторов
Импульсные индукционные металлодетекторы помогут вам найти сокровища, зарытые глубоко в земле. Электромагнитное поле устройства может различать цели и сильно минерализованную почву. Это дает возможность искать предметы, зарытые глубоко в землю.
Часто, если вы используете металлодетектор с непрерывным колебанием в высокогорных районах минерализации, вы тратите много времени на раскопки, практически не находя сокровищ. По сравнению с устройствами очень низкой частоты (ОНЧ) металлодетекторы с импульсной индукцией могут обнаруживать металл на большей глубине.
Импульсные индукционные катушки часто бывают больше, чем на машине СНЧ. Это связано с тем, что начальный уровень сигнала, посылаемого импульсным индукционным устройством, требует большей мощности, чем сигнал от устройства СНЧ.
Поиск реликвий с помощью металлодетекторов с импульсной индукцией
Металлоискатель с импульсной индукцией значительно облегчит поиск реликвий, если вы ищете сильно минерализованную почву. Реликвии можно найти в более старых районах, где было много минеральных отложений. Металлоискатель ОНЧ может быть не в состоянии различать так точно, как устройство импульсной индукции.
Кроме того, реликвии могут быть сделаны из золота или иметь прикрепленные к ним золотые монеты. Импульсный индукционный металлоискатель значительно упрощает поиск реликвий и получение точных попаданий. Более того, реликвии могут быть зарыты глубоко в землю. Это означает, что вам нужен металлодетектор с импульсной индукцией, чтобы проникнуть глубже в почву.
Часто задаваемые вопросы
Как работает металлодетектор с импульсной индукцией?
Импульсный индукционный металлоискатель посылает сигналы высокой силы тока, используя медную катушку для создания электромагнитных полей. Эти электромагнитные поля разрушаются, что создает скачки напряжения. Шип позволяет металлоискателю обнаруживать металл с помощью приемной поисковой катушки. В концентрической обмотке поисковой катушки эта катушка передатчика и катушка приемника имеют круглую форму с одним витком провода, а сигналы передающей катушки и приемной катушки находятся в одной плоскости. В отличие от металлодетекторов импульсной индукции, металлодетекторы импульсной индукции создают электромагнитные поля, посылая сигнал высокой силы тока через медную катушку.
Когда использовать металлодетектор с импульсной индукцией?
Полезно иметь импульсный индукционный металлоискатель для поиска в различных условиях, таких как магнетит и магнитные горячие камни, пляжи с соленой водой, океаны воды и сухой песок, влажный черный песок и районы поиска золота.
Импульсный индукционный или очень низкочастотный металлодетектор: что лучше?
По сравнению с устройствами очень низкой частоты (ОНЧ) металлодетекторы с импульсной индукцией могут обнаруживать металл на большей глубине обнаружения. Кроме того, устройства импульсной индукции будут работать в условиях соленой и соленой воды.
На что обратить внимание при выборе металлодетектора с импульсной индукцией
Вы должны убедиться, что выбранный вами металлодетектор с импульсной индукцией имеет функцию дискриминации, которая позволит вам вести поиск в определенных условиях. Прежде чем приобрести металлоискатель пи, следует также подумать, какой охотой вы будете заниматься. В некоторых моделях также можно будет различать железные и цветные цели. Некоторые модели довольно просты в использовании, а некоторые довольно сложны и требуют от вас гораздо больше знаний и опыта. При выборе также следует учитывать вес и конструкцию детектора. Скорее всего, вы будете регулярно проводить много часов в полевых условиях со своим оборудованием.
Какой металлодетектор с импульсной индукцией лучше?
Чтобы правильно ответить на этот вопрос, необходимо признать, что импульсные металлодетекторы могут использоваться для самых разных целей, включая поиски золота, поиск сокровищ, подводное плавание и поиск реликвий. Когда вы выберете правильную модель для своего приложения, вы сможете годами наслаждаться ею и добиваться успеха.
Несмотря на сложнейшие минеральные условия грунта, импульсный индукционный металлодетектор способен обнаруживать как крупные, так и мелкие самородки золота на исключительной глубине. Серьезным поисковикам будет интересен металлоискатель PI. С металлоискателем PI gold вы можете искать намного глубже в земле, чем с VLF. В результате вы можете найти золото, которое зарыто глубже. Более того, импульсные детекторы способны работать в более сложных грунтовых условиях. При импульсном индукционном обнаружении металл индуцируется вихревыми токами за счет изменения магнитных полей. Полная цепь образуется вихревым током, в отличие от электромагнита.
Gold Prospecting:
Garrett ATX Deepseeker
Garrett Axiom
Deep Seeking Treasure
Detech SSP 5100 Pro
Underwater Diving
Garrett Sea Hunter
XP DEUS 2
Relic Hunting
Detech 5100
Garrett ATX Deepseeker
Если вы ищете устройство, которое позволит вам с легкостью вести поиск на нескольких участках, вам не следует искать ничего другого, кроме металлоискателя с импульсной индукцией. Хотя устройство импульсной индукции стоит дороже, чем металлоискатели СНЧ, обнаруженные вами цели будут стоить дополнительных затрат.
Авторские права Detector Electronics Corp. 2022
Инженер
2
дизайн
удобство использования
креативность
содержание
2,75
Инженер
8
дизайн
удобство использования
креативность
содержание
8. 00
Инженер
10
дизайн
удобство использования
креативность
содержание
10. 00
Инженер
10
дизайн
удобство использования
креативность
содержание
10. 00
Инженер
8
дизайн
удобство использования
креативность
содержание
8. 00
Инженер
1
дизайн
удобство использования
креативность
содержание
1,00
Инженер
5
дизайн
удобство использования
креативность
содержание
8,75
Инженер
10
дизайн
удобство использования
креативность
содержание
10.
