Импульсный паяльник из электронного трансформатора: технология

Автор Andrey Ku На чтение 6 мин Опубликовано 17.03.2019

Импульсные паяльники-это удобный инструмент радиомонтажника. Они отличаются экономичностью и безопасностью, хотя некоторые модели стоят довольно дорого. В этом случае люди ищут бюджетные варианты. Самым простым является самостоятельное изготовление импульсного паяльника из электронного трансформатора. Он работает в импульсном режиме лишь при нажатии кнопки, очень быстро разогревается, а также имеет особое жало, которое представляет собой проводник, нагревающийся через протекающий по нему ток.

Содержание

1. Какие трансформаторы подойдут для переделки
2. Преимущества и недостатки применения
3. Понижающего трансформатора
4. Электронного
5. Материалы и инструменты, необходимые для сборки паяльника
6. Схема и процесс переделки понижающего трансформатора
7. Технология переделки электронного трансформатора
8. Из чего, и как изготовить жало паяльника
9. Принцип сборки и схема паяльника Момент
10. Трансформатор
11. Схема питания трансформатора
12. Выбор мощности паяльника
13. Набор магнитопровода пластинами из трансформаторного железа
14. Расчет провода для обмотки катушки
15. Сборка паяльника

Какие трансформаторы подойдут для переделки

Для изготовления импульсного паяльника подойдет любой трансформатор, мощность которого будет не меньше 50 Ватт. Если такого нет, пробуйте трансформатор из старого светильника. Такие ставят в китайские люстры. На импульсном паяльнике можно изрядно сэкономить, ведь качество его работы зависит всего от нескольких факторов. Цена трансформатора сюда никак не входит.

Более опытные мастера делают паяльник из электронного трансформатора. Такие часто встречаются в китайских лампах. Для подготовленного человека такая работа не составит большого труда. Здесь встречается Ш-образный сердечник, на который удобно наматывается обмотка. Бывает, что перед тем, как начать работу он нуждается в дополнительной перепайке. Обмотка для паяльника подойдет всего из одного витка.

Понижающего трансформатора

Когда паяльник решено изготавливать из понижающего трансформатора, его мощность должна быть в пределах 50-150 Ватт. Более маленькая приводит к перегреву, и устройство быстро выходит из строя, более высокая утяжелит устройство. Среди преимуществ применения понижающего трансформатора выделяют:

• В готовом устройстве будет малый расход энергии. Она будет расходоваться лишь в момент пайки, а не при нагревании.
• Удобство в использовании и обслуживании. Жало заменяется довольно быстро. У опытных мастеров на это уходит меньше минуты.
• Безопасность в использовании. Жало остывает быстро, поэтому им нельзя обжечься и поджечь стол.

К недостаткам относят слишком большие вес и размеры. Нагрузка на руку довольно большая, и при длительном использовании она сильно устает.

Электронного

Трансформатор довольно полезен для работы со многими электроприборами. Мощность трансформатора, которая требуется для изготовления паяльника обязательна в пределах 60-200 Ватт. Такой паяльник будет обладать следующим преимуществом:

• Жало накаляется очень быстро, следовательно, появилась возможность проводить работы по монтажу в условиях ограниченного времени.
• Недостатком такого устройства являются сложности с напряженной работой жал. Также огорчить может внешний вид и большие габариты.

Материалы и инструменты, необходимые для сборки паяльника

Чтобы самостоятельно собрать паяльник, казалось бы, довольно простое устройство, нужно иметь довольно много инструментов. Не менее важно грамотно их использовать и знать о базовых техниках, без которых нельзя обойтись во время подготовки и создания изделия. Прежде всего понадобятся: медная проволока (она выполняет функцию жала, поэтому один конец затачивается под необходимую форму), медные шины, трансформатор и теплостойкий материал. Последний будет необходим для рукояти.

Схема и процесс переделки понижающего трансформатора

Если для изготовления устройства своими руками используется понижающий трансформатор, первым делом стоит обратить внимание на его мощность. Она необходима в пределах от 50 до 150 Ватт. Даже небольшие отклонения от нормы приведут к непоправимым последствиям. Первичная обмотка в переделке не нуждается, а вот вторичную стоит убирать. Сделать это можно путем разбора пластин.

Важно сделать максимальное сечение провода во вторичной обмотке. При этом точно рассчитывать ничего не надо. Усредненное значение витков равняется двум. Допустимое сечение находится в пределах от 6 до 10 мм в квадрате.

Стоит обратить особое внимание на витки вторичной обмотки. Они ни при каких условиях не должны касаться друг друга и сердечника трансформатора. В случае, когда вторичная обмотка выполнена медной шиной, ее концы используют в роли токопроводов. Для этой цели их лучше не обрезать, а жало закрепить в непосредственной близости. Делается это, чтобы уменьшить количество соединений.

Таким образом, надежность работы и температурный режим устройства улучшатся. По окончании работ важно проверить обмотку специальным тестером.

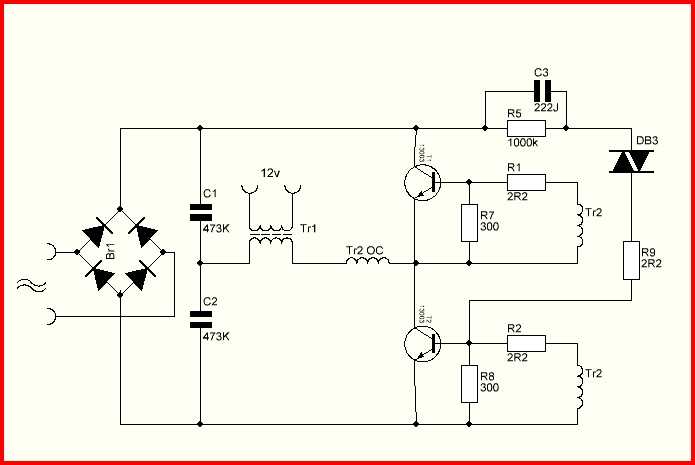

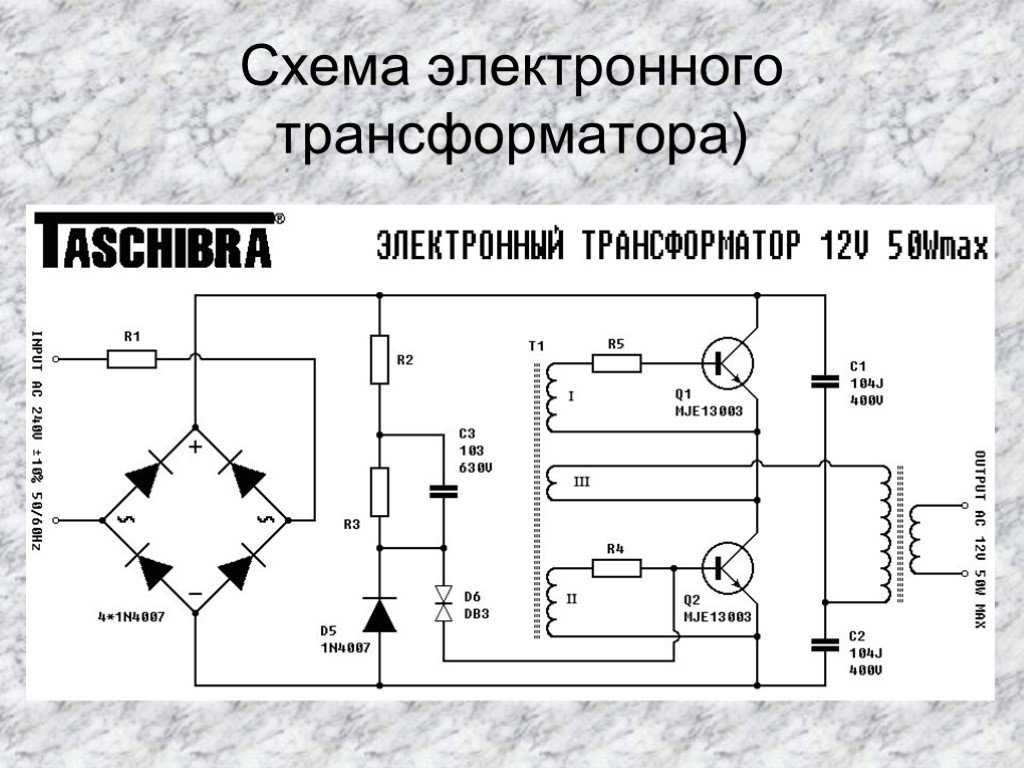

Технология переделки электронного трансформатора

Источник питания лучше не подвергать сильным переделкам или же свести их к минимуму. Оптимальным вариантом будет трансформатор, мощностью 60 ватт. Если значения будут немного отличаться, никаких серьезных отклонений в работе паяльника не будет. Старую обмотку можно не удалять, достаточно будет отключить ее. Так делают в случае, когда трансформатор тороидальный.

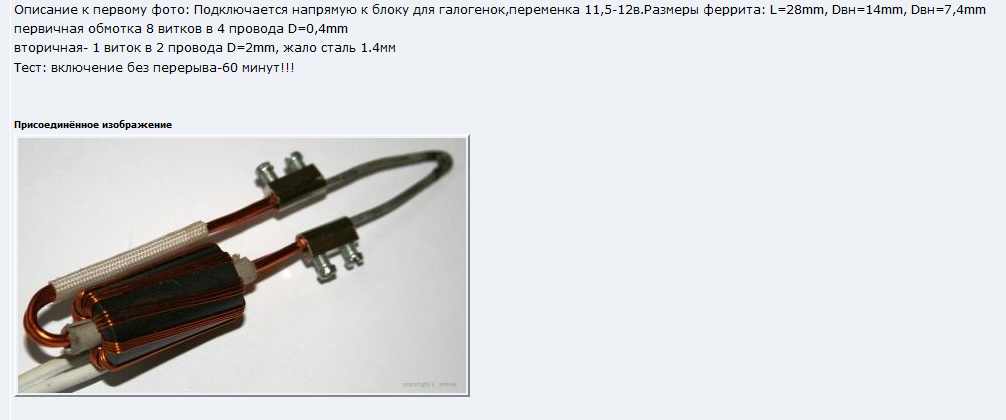

Вторичную обмотку делают из витка медной шины. Сечение должно быть большим. Обмотку просовывают в центр выходного трансформатора. Если сечение обмотки недостаточно большое, ее наматывают два раза.

Из чего, и как изготовить жало паяльника

Жало-простое, но не менее важное составляющее паяльника. Для его изготовления существуют некоторые нюансы, которые следует учесть. Например, диаметр медной проволоки должен составлять 1-2 миллиметра. Закреплять проволоку следует на специальные болты с шайбами к токопроводным шинам. Цанговые соединения придадут паяльнику симпатичный вид, но без них можно также спокойно обойтись. Паек всегда должно быть несколько.

В ходе работы диаметр проволоки меняют. Тонкая будет сильно нагреваться, и нагревать другие детали. Толстая же, наоборот, будет разогреваться слишком долго. Толщина должна быть такой, чтобы жало разогревалось за 6 секунд. Толщину подбирают грамотно, ведь если с ней переборщить, паяльник будет тратить больше мощности, тем самым перегружая вторичную обмотку.

Принцип сборки и схема паяльника Момент

Несмотря на то, что на рынке товаров существует колоссальное количество различных видов паяльников, намного бюджетнее и интереснее пользоваться самодельным малогабаритным инструментом. Изготовить такой совсем несложно, обладая некоторыми навыками и умениями, а также имея все необходимые инструменты.

Трансформатор

Этот прибор лежит в основе конструкции. Он имеет первичную обмотку, вторичную силовую обмотку и магнитопровод. Чтобы паять было наиболее удобно, используют мощные светодиоды.

Схема питания трансформатора

На трансформатор подается напряжение через специальную вилку со шнуром при простом нажатии кнопки, и прекращает подаваться, когда кнопка выключается. Микровыключатель обычно располагают внутри рукояти. Когда контакты выключателя будут разомкнуты, опасный потенциал фазы будет отсутствовать.

Выбор мощности паяльника

Конструкция считается эффективной, если количество теплоты, разогревающее медь будет достаточным и сила тока будет в пределе 200 ампер.

Набор магнитопровода пластинами из трансформаторного железа

Данные части трансформатора определяют объемами железа и его основными характеристиками. Характеристики менять невозможно, поэтому выбор форм паяльника ограничен. Это прямоугольная или Ш-образная формы. Когда первичная мощность будет выбрана, приступают к вычислению площади сечения.

Расчет провода для обмотки катушки

Изначально рассчитывается тое, который протекает по первичной катушке. Для этого мощность делят на напряжение. После определяют число необходимых витков. Для этого используется специальная эмпирическая закономерность-45/Qc. Значения, которые получатся варьируются и немного меняться в зависимости от внешних условий.

Сборка паяльника

Из картона изготавливают катушку, чтобы наматывать на нее провод. Обязательно, чтобы картон был плотным. Внутри помещают железные пластины, а между ними размещают витки. Обмотки изолируются. На изготовление силовой обмотки идет медная шина. Ее витки изолируются бумагой и их располагают внутри каркаса. Далее наматываются оставшиеся обмотки и надеваются пластины. После этого, все припаивается, начинается сборка корпуса. По завершении важно проверить работоспособность автоматического выключателя и прозвонить электрическую схему.

Как сделать импульсный паяльник

Импульсные паяльники-это удобный инструмент радиомонтажника. Они отличаются экономичностью и безопасностью, хотя некоторые модели стоят довольно дорого. В этом случае люди ищут бюджетные варианты. Самым простым является самостоятельное изготовление импульсного паяльника из электронного трансформатора.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Два способа сделать импульсный паяльный пистолет
• Как сделать импульсный паяльник своими руками
• Импульсный паяльник своими руками – не просто, а очень просто!
• Импульсный паяльник своими руками
• Пошаговая технология переделки импульсного паяльника из электронного трансформатора
• Самодельный импульсный паяльник момент
• Импульсный паяльник – отличия от обычного, особенности работы и применение в домашних условиях
• Импульсный паяльник пистолет
• Импульсный паяльник своими руками: отличия от обычного

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Паяльник МОМЕНТ конструкция наборной ручки, изготовление жала паяльника.

Два способа сделать импульсный паяльный пистолет

Импульсный паяльник нагревается значительно быстрее, чем обычный, позволяет быстро монтировать или демонтировать самые различные компоненты электротехнических и электронных устройств. Он оснащается регулятором напряжения, благодаря чему можно удобно управлять температурой нагрева. В качестве жала в этом приборе применяется медная проволока. Как пользоваться устройством? После включения в сеть необходимо выбрать подходящий для конкретных работ уровень напряжения.

Как работает импульсный паяльник? В конструкции этого устройства предусмотрено использование преобразователя сетевого напряжения в напряжение высокой частоты, а также ВЧ-трансформатора. Все это управляется с помощью микропроцессора, который поддерживает температуру нагрева жала на нужном уровне, отключает прибор при использовании более 20 секунд для защиты от перегрузки.

Импульсный паяльник работает по такому принципу: при нажатии кнопки вторичная обмотка трансформатора замыкается и осуществляется нагрев жала. Отпуская выключатель, вы размыкаете контакты, поэтому ток на обмотку не подается. Импульсный прибор обходится значительно дороже обычного, однако мы знаем отличный способ, позволяющий сэкономить деньги.

Для этой цели можно сделать устройство своими руками. Но для начала потребуется подобрать подходящий источник тока. В данной статье мы рассмотрим процесс изготовления прибора из трансформатора, обеспечивающего подачу питания на галогенные лампы на 12 вольт. Это устройство поставляется в весьма удобном корпусе, который легко переоборудовать под импульсный паяльник. Чтобы превратить электронный трансформатор в современный экономичный прибор для пайки, потребуется выполнить несколько действий:.

Кроме того, импульсный паяльник можно оснастить микроконтроллером для повышения эффективности управления. Правильно подберите прошивку, чтобы обеспечить надежную защиту от перегрева и перегрузки самодельного устройства. Правильно сконструированное изделие справится со всеми задачами, с которыми вы можете столкнуться в повседневной жизнедеятельности восстановление отлетевших контактов, пайка проводов при их удлинении и т.

Это могут быть как отечественные, так и зарубежные модели, которые отличаются между собой не только стоимостью, но также конструкцией и принципом действия. Поэтому, перед тем как приступить к сборке самодельного паяльника, необходимо рассмотреть классификацию данного инструмента и разобраться в принципе функционирования каждого вида. Обладая этими знаниями, вы сможете смастерить функциональное изделие, с которым будет работать не только удобно, но и безопасно.

Паяльник — это электрический инструмент, который предназначен для соединения между собой металлических элементов с помощью припоя. В качестве припоя используются металлические сплавы на основе меди, олова, свинца и т.

Это обусловлено тем, что данный материал имеет высокую теплопроводность, благодаря чему тепло от нагревательного элемента нихромной спиралевидной нити беспрепятственно передается припою, в результате и осуществляется пайка металла.

Кроме инструмента со спиралевидным нагревательным элементом ЭПСН , также существуют и другие виды паяльников, среди которых наиболее популярными являются:. Рисунок 3.

Импульсный паяльник предназначен для выполнения несложных работ по сборке электронных микросхем. Чтобы сделать самому миниатюрный паяльник для работы с микросхемами, необходимо приготовить следующие инструменты и материалы:.

Схема мини-паяльника с нихромовым нагревательным элементом показана на рис. Первым делом из медной проволоки изготавливается жало. Для этого один ее конец с помощью напильника затачивается под удобную форму двусторонний угол или конус.

Затем из силикатного клея и талька замешивается изолирующий раствор. Далее жало будущего паяльника необходимо обернуть медной фольгой. Витки должны быть плотными, длина прямого конца должна составлять около 3 см, а заворотного — 6 см. Затем изделие еще раз покрывается приготовленным раствором и высушивается при той же температуре.

Длинный конец проволоки укладывается на металлическую трубку так, чтобы между ним и меньшим концом было максимальное расстояние. После этого осуществляется последняя обработка изолирующим раствором и его запекание. Нагревательный элемент с жалом готов. На последнем этапе сквозь рукоятку протягивается питающий шнур, к которому подсоединяются торчащие концы нихромовой проволоки. Оголенные места следует заизолировать оставшейся смесью.

Для защиты рук от ожогов на нагревательный элемент можно надеть специальный кожух из термоизоляционного материала. Подключать такой самодельный паяльник нужно через понижающий трансформатор или источник питания, выдающий 12 В.

Импульсный паяльник своими руками предназначен для выполнения несложных работ по сборке электронных микросхем. Рабочий элемент в нем, как и в первом примере, представляет собой медную проволоку, нагрев которой осуществляется с помощью импульсного электрического тока небольшого напряжения рис. Перед тем как сделать паяльник импульсного типа, нужно приготовить такие инструменты и материалы:. Основным элементом данного инструмента является электронный трансформатор, за основу которого можно взять импульсный блок питания мощностью 40 Вт, установленный в лампах дневного света.

В этом блоке следует удалить вторичную обмотку трансформатора, а затем с помощью медной проволоки толщиной 1,0 мм сделать витка вокруг сердечника. После этого измененный трансформатор монтируется в заранее подготовленный корпус в виде пистолета. На месте ствола устанавливается диэлектрическая стойка с медным жалом на конце в виде петли. Рабочий элемент подсоединяется к концам намотанной на трансформатор проволоки. При нажатии на пусковую кнопку происходит замыкание цепи, в результате чего медное жало нагревается.

При пайке не рекомендуется подолгу нажимать на кнопку, так как это может привести к перегреву трансформатора и поломке инструмента. В изготовлении паяльника своими руками нет ничего сложного, поэтому с предстоящими работами сможет справиться каждый.

Поэтому в процессе работ соблюдайте все правила электробезопасности, что убережет вас от травмирования, а инструмент — от преждевременного выхода из строя. Прибор очень полезный, и весьма удобный в использовании.

Выступает отличным аналогом традиционных вариантов. Как выбрать такой паяльник, в чем его отличие от других моделей и о многом другом поговорим ниже. Паяльник является прибором, который используется во время работы с различными монтажными схемами и электрическими цепями различных устройств. В качестве нагревательного элемента используется привычное жало. Чаще всего эта деталь делается в медном исполнении. Этот металл является хорошим проводником, и быстро достигает нужных температур. Нагревается жало путем пропуска через себя тока небольшого напряжения.

На нагревательный элемент напряжение поступает только в сам момент пайки, потому холостой ход напрочь отсутствует. Первым питание встречает преобразователь, который работает на высокой частоте. На прибор он подает напряжение частотой от ти до ти килогерц. Еще одной, не менее важной деталью является понижающий трансформатор, перед которым идет простая микропроцессорная схема, осуществляющая управление цепями. Последним, но не менее важным элементом, является обмотка вторичного типа, которая удерживает жало.

В случае с устройством внутри — они незначительные. Больше отличаются сами модели. Есть достаточно много видов паяльников, что обусловлено особенностями их конструкции, принципом работы и предназначением.

Разберем основные из них. Нихромовые паяльники имеют одноименную спирать, через которую проходит электричество. Оно может быть постоянным, как от электрической сети, или же переменным, как то, которое можно получить от трансформаторных установок. Более дорогие модели оснащаются специальным термодатчиком, который может ограничивать прибор по температуре работы, в зависимости от предпочтений пользователя.

Осуществляется это посредством старой доброй термопары. Конструкция таких паяльников может немного отличаться, в зависимости от производителя и ценовой категории. Более дешевые модификации работают со спиралью с нихрома. Такой вариант не очень экономичен, поэтому в более дорогих модификациях уже применяется система изоляторов, к которой присоединяется нихромный элемент. Это увеличивает полезную передачу энергии и уменьшает ее потери. Такая конструкция похожа на керамическое жало, из-за чего часто путаются покупатели.

Дальше идут импульсные паяльники. Причиной этому служит весьма незамысловатая конструкция, которую мы немного рассмотрели выше. Отпустив кнопку паяльника, тот перестает подавать питание на жало, которое начинает стремительно остывать. Большинство паяльников на нашем рынке производятся как раз на территории России.

Их отличительной чертой является конструкция, которая предусматривает подключение медного жала к общему электрическому контуру прибора, в которой уже имеются трансформатор и преобразователь. За счет последнего увеличивается рабочая частота, а первый занимается выравниванием напряжения внутри прибора в моменты простоя. Возвращаемся к теме керамических паяльников.

В качестве нагревательного элемента в таких приборах используется керамический стержень. Такой вариант считается более современным и более надежным. Температура такого элемента повышается намного быстрее, кроме того, они более долговечны, в сравнении с аналогами с металлов и разных сплавов. Также, керамическое жало отлично подходит для различных температурных режимов, и сопутствующей им мощности. Паяльники, использующие в работе газ, являются независимыми от переменного источника питания приборами — автономными.

Это огромный плюс такого варианта, но, пожалуй, и единственный. Жало бывает из разных материалов, но всегда нагревается за счет газа, который сжигается внутри корпуса и направляется к жалу. В качестве источника газа используется простой баллончик, который в некоторых случаях можно дозаправить. Если снять насадку с жалом, можно получить небольшую газовую горелку.

Кому-то такое может пригодится. Они хорошо подходят для маленьких элементов, которые часто встречаются на микропроцессорных схемах мелкой бытовой техники.

Как сделать импульсный паяльник своими руками

Все больше приспособлений для работы радиолюбитель изготавливают самостоятельно. Импульсный паяльник не стал исключением. Его можно изготовить своими руками. Эта технология не забыта и сегодня. В магазинах радиотоваров можно купить паяльный пистолет за разумные деньги. А что если бесплатно? Собрать такое устройство можно из элементарных деталей, которые есть в мастерской любого домашнего самоделкина.

Схема импульсного паяльника трансформаторного типа, и его отличие от обычного устройства Два способа сделать импульсный паяльный пистолет .

Импульсный паяльник своими руками – не просто, а очень просто!

Достаточно мощный, компактный и легкий паяльник можно изготовить своими руками. Такой самодельный паяльник отличается от известных нам аппаратов тем, что тут нет обогревателя жала, точнее он есть, но принцип работы совсем другой. В обычных паяльниках используется достаточно простой и безотказный принцип обогрева жала — нихромовая спираль. Спираль играет роль обогревательного элемента, теплота которого передается жалу. Все мы привыкли ждать некоторое время, пока паяльник не погреется — это иногда очень раздражает, если работа срочная. Паяльник, который мы собираемся изготовить, разогревается всего за 5 секунд , за это время он приобретает способность плавить олово. Основа такого паяльника — импульсный блок питания, в качестве которого использована схема управления балласт от ЛДС на 40 ватт. Балласт имеет сетевой фильтр, состоящий из дросселей для фильтрации ВЧ помех и конденсаторов для фильтрации сетевых НЧ помех.

Импульсный паяльник своими руками

В первую очередь необходимо обратить внимание на очень важный момент — импульсный паяльник нельзя использовать для пайки низковольтных микросхем, имеющих МОП структуру, а также боящихся статики элементов, поскольку они могут выйти из строя. Сделать самодельный паяльник пистолет импульсного типа не так сложно, как может показаться. В качестве примера рассмотрим три варианта, начнем с самого простого. На рисунке ниже показана схема импульсного паяльника из маломощного трансформатора. К первичной обмотке подключается источник питания, к вторичной жало паяльника и лампа индикации работы.

Импульсный паяльник отличается от обычного тем, что разогревается практически моментально. Им можно пользоваться уже через несколько секунд после включения в сеть.

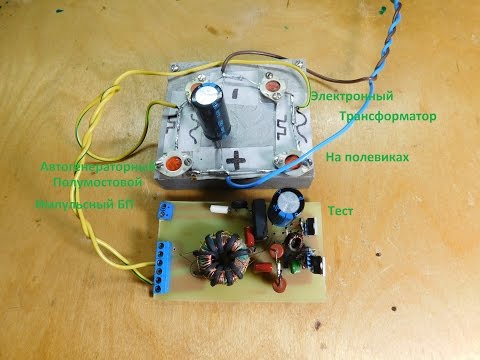

Пошаговая технология переделки импульсного паяльника из электронного трансформатора

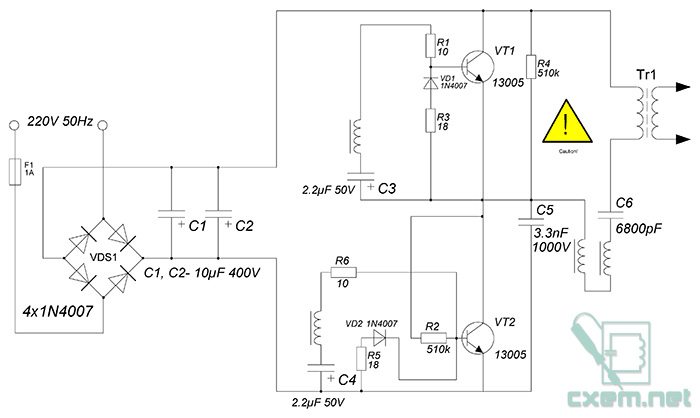

Особенностью полумостовых импульсных блоков питания с самовозбуждением является способность адаптироваться к параметрам используемого трансформатора. А тот факт, что цепь обратной связи не будет проходить через наш самодельный трансформатор и вовсе упрощает задачу расчёта трансформатора и наладки блока. Внутренний мир импульсного паяльника. Намотать импульсный трансформатор можно в течение просмотра одного фильма или даже быстрее, если Вы собираетесь выполнять эту монотонную работу сосредоточенно. Этому паяльнику много лет. Практически очень быстро разогревает припой, а периодически нажимая на кнопку

Самодельный импульсный паяльник момент

Паяльник является одним из основных инструментов, применяемых мастерами-электронщиками в своей работе. В процессе ремонта электронных схем собственно пайка занимает относительно небольшие промежутки времени. При этом паяльник остаётся включенным и длительное время бесполезно излучает тепло. В таких случаях может оказаться весьма удобным простой импульсный паяльник, экономящий электроэнергию. Обычный электропаяльник является прибором, обладающим существенной инерцией. Его жало изготавливается из медного прутка.

Особенностью полумостовых импульсных блоков питания с КАК СДЕЛАТЬ ИМПУЛЬСНЫЙ ПАЯЛЬНИК СВОИМИ РУКАМИ [РадиолюбительTV 95].

Импульсный паяльник – отличия от обычного, особенности работы и применение в домашних условиях

Когда нужно что-то быстро спаять, но не хочется ждать, пока жало прогреется, на помощь вам придёт импульсный паяльник. Конечно, такой паяльник можно купить в магазине, но куда дешевле и приятнее будет собрать его самим, особенно если у вас завалялись ненужные радиодетали. В некоторых конструкциях к ним добавляется источник питания и другие элементы. Следует обратить внимание, что на этой схеме трансформатор имеет две вторичных обмотки: одна питает лампу для подсветки места пайки, а другая — жало.

Импульсный паяльник пистолет

ВИДЕО ПО ТЕМЕ: Паяльник СЕКУНДНОГО нагрева

Импульсный паяльник нагревается значительно быстрее, чем обычный, позволяет быстро монтировать или демонтировать самые различные компоненты электротехнических и электронных устройств. Он оснащается регулятором напряжения, благодаря чему можно удобно управлять температурой нагрева. В качестве жала в этом приборе применяется медная проволока. Как пользоваться устройством?

Внутри простой самодельной разработки находится маломощный трансформатор на 50 Вт из какого-то адаптера.

Импульсный паяльник своими руками: отличия от обычного

Известно, что для пайки проводов, радиодеталей или различных металлических конструкций нужен кратковременный нагрев припоя для его расплавления, и разогрев спаиваемых поверхностей проводников до необходимой температуры. При многократно повторяющейся пайке процесс подготовки деталей к монтажу занимает намного больше времени, чем кратковременное прикосновение разогретого жала к спаиваемым поверхностям. Очевидно, что в таком случае обычный заводской или самодельный паяльник большую часть времени бесполезно простаивает, рассеивая потребляемую энергию. Чтобы сократить бесполезное потребление электроэнергии паяльных инструментов при их простое, был разработан импульсный паяльник,. Название данный инструмент получил из-за потребления электроэнергии в виде кратковременных импульсов, периодом в несколько секунд , достаточных для разогрева жала и выполнения работы.

Известно, что для пайки проводов, радиодеталей или различных металлических конструкций нужен кратковременный нагрев припоя для его расплавления, и разогрев спаиваемых поверхностей проводников до необходимой температуры. При многократно повторяющейся пайке процесс подготовки деталей к монтажу занимает намного больше времени, чем кратковременное прикосновение разогретого жала к спаиваемым поверхностям. Очевидно, что в таком случае обычный заводской или самодельный паяльник большую часть времени бесполезно простаивает, рассеивая потребляемую энергию. Чтобы сократить бесполезное потребление электроэнергии паяльных инструментов при их простое, был разработан импульсный паяльник,.
