Импульсный паяльник как работает: принцип работы, инструкция по пользованию

alexxlab | 03.06.1989 | 0 | Разное

Содержание

Импульсный паяльник отзывы

Паяльник импульсный — инструмент, который используется для монтажа и демонтажа узлов и элементов электротехнических и электронных изделий. Его нагревательным элементом является жало из стальной проволоки. Жало нагревается при пропускании через него тока низкого напряжения. Благодаря тому, что пропускание тока через жало производится только во время пайки, импульсный паяльник имеет низкое энергопотребление.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Покупка импульсного паяльника – за и против

Импульсный паяльник Sting

Импульсный паяльник MasterTool 44-0000

Импульсный паяльник – отличия от обычного, особенности работы и применение в домашних условиях

Импульсный паяльник

Импульсный паяльник REXANT 12-0133

Паяльник импульсный Sigma 200 Вт (2742051)

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Какой паяльник выбрать?

Покупка импульсного паяльника – за и против

Принцип пайки основан на том, что на конце жала паяльника достигается максимальный нагрев, нужный для плавки припоя и прогрева соединяемых элементов. Подготовка деталей к паянию отнимает немало времени. Держать постоянно нагретый электропаяльник невыгодно из-за неоправданного перерасхода электричества. На смену традиционным паяльным приборам пришли энергосберегающие виды импульсных паяльников ИП. Главное отличие импульсных инструментов от обычных паяльников заключается в том, что нужная температура на конце жала достигается за секунды после включения.

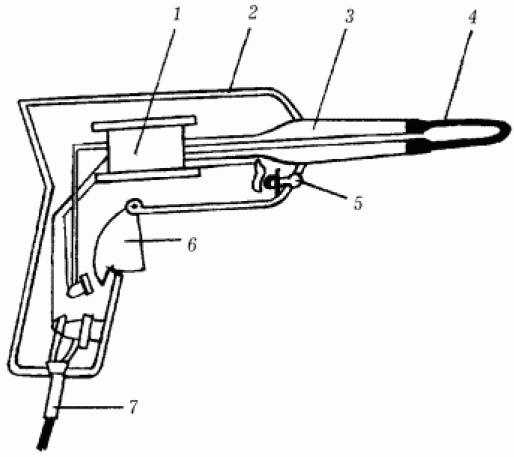

Наконечник инструмента выглядит в виде изогнутой медной проволоки, по которой проходит сильный ток А. До некоторого времени в большинстве ИП электроэнергию такой мощности подавал трансформатор. Его вторичная обмотка выглядела как пара витков медного проводника с поперечным сечением от 6 до 10 мм2.

Мощное сечение проводника по сравнению с проволокой жала позволяет шине оставаться относительно холодной при максимальной передаче тепла на конец жала. Как правило, выводы шины из корпуса прибора являются одновременно держателями наконечника. Сам блок питания помещается в пластиковом корпусе с включателем куркового типа.

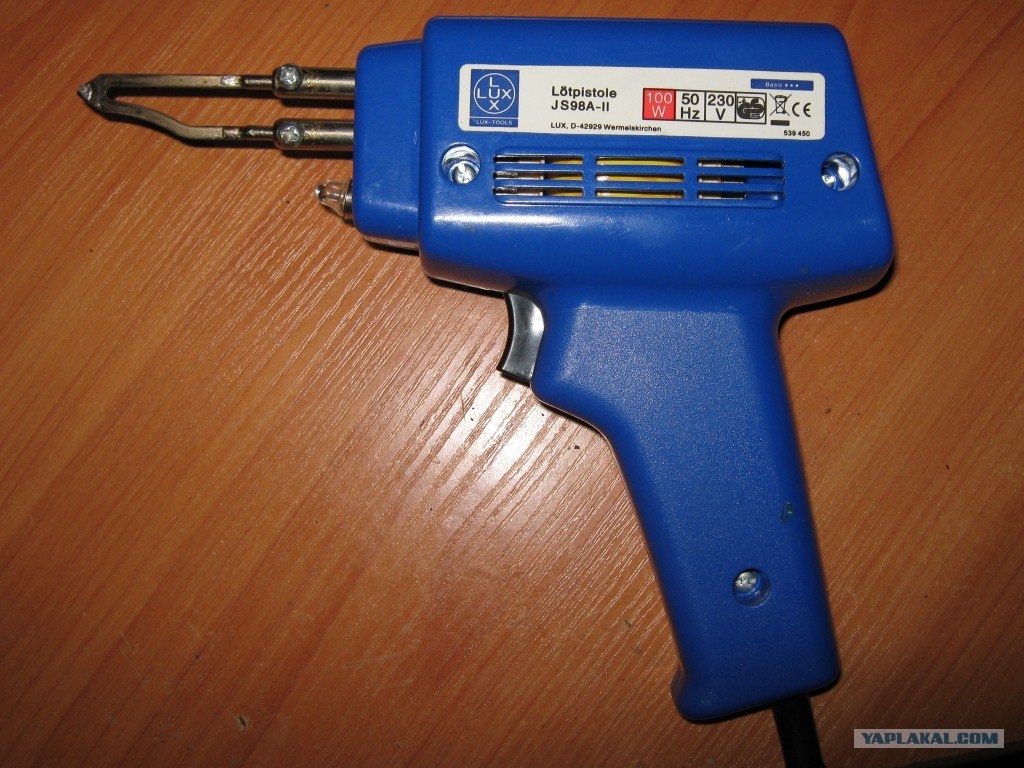

Паяльники изготавливают в форме пистолета. Они удобно помещаются в руке. Лёгким нажатием на курок инструмент приводится в рабочее состояние. К недостаткам старых импульсных приборов можно отнести их внушительный вес из-за большой массы трансформаторов, а также возникновение вибрации инструмента во время пайки. В моделях последнего поколения вместо громоздких и массивных трансформаторов стали применять более лёгкие и небольшие электронные блоки питания.

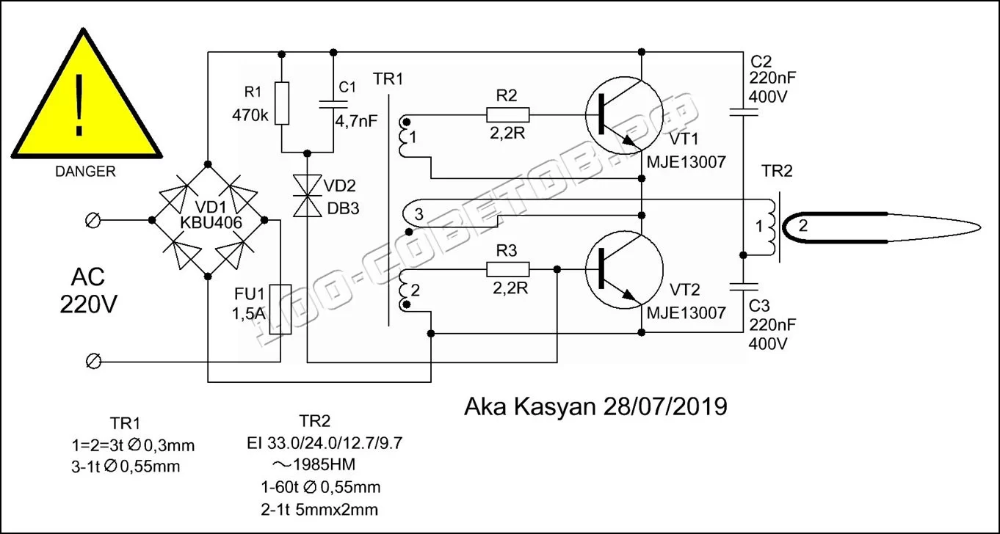

Импульсная схема блока преобразования тока высокой частоты позволяет избежать возникновения этих негативных явлений. Сделать импульсный паяльник своими руками не так трудно, как кажется на первый взгляд.

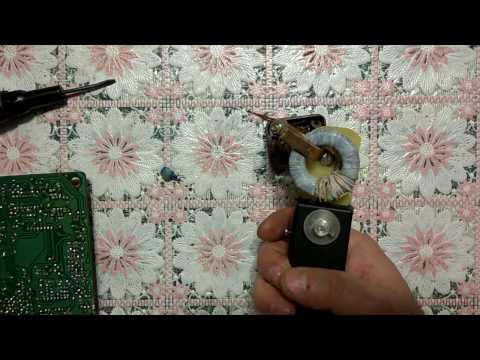

На сегодня возможны два варианта изготовления ИП: применение стандартных понижающих трансформаторов или установка электронных плат, создающих импульсы высокочастотного напряжения электрического тока. Для самодельного прибора используют трансформатор независимо от типа магнитопровода. Основное требование к преобразователю напряжения — это его мощность в диапазоне от 50 до Вт.

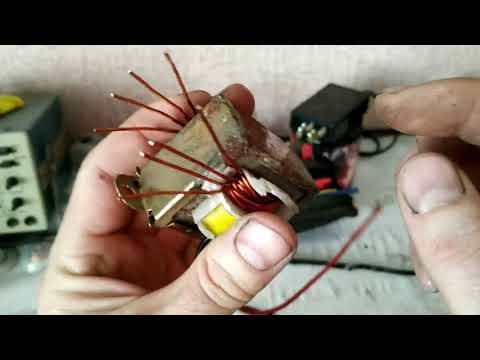

Вторичную обмотку изымают. Вместо неё устраивают пару оборотов медной шины или плетённого медного провода вокруг сердечника. Обратите внимание! Монтаж новой обмотки должен быть сделан так, чтобы шины не контактировали друг с другом и не замыкались напрямую на сердечник. При наматывании упругой медной шины требуется соблюдать осторожность, чтобы не нанести повреждений первичной обмотке трансформатора. После чего нужно обязательно протестировать проводку на наличие обрыва и замыкания.

Для рукоятки паяльника можно использовать старую ручку от кухонной утвари из дерева или диэлектрика. Некоторые умельцы вырезают держатель из подсобного материала. В качестве крепления деталей паяльника отлично служит стандартная изоляционная лента.

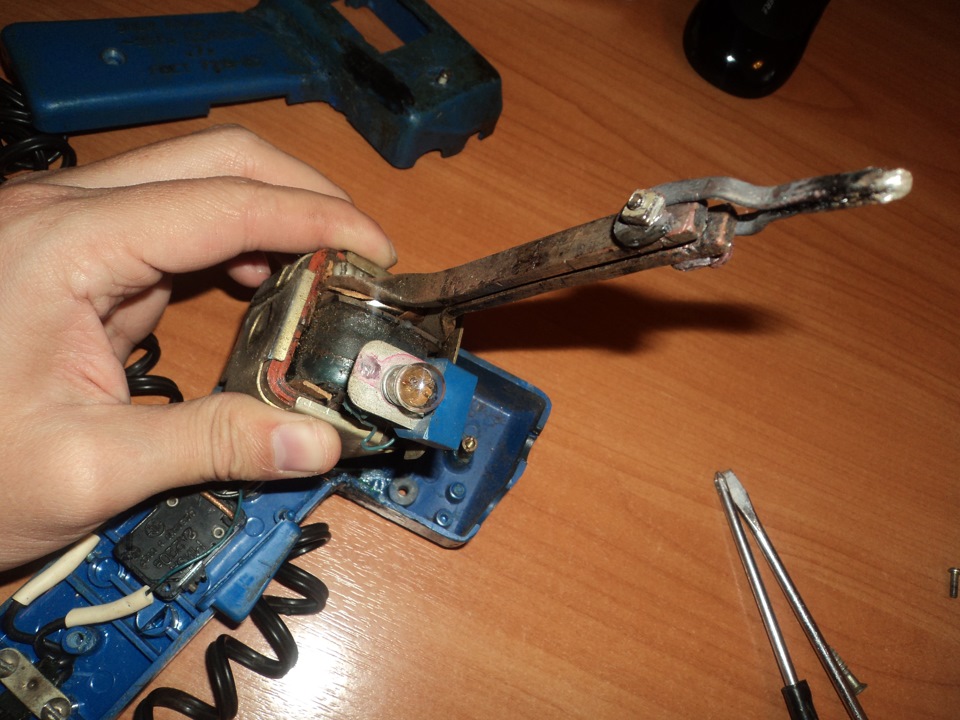

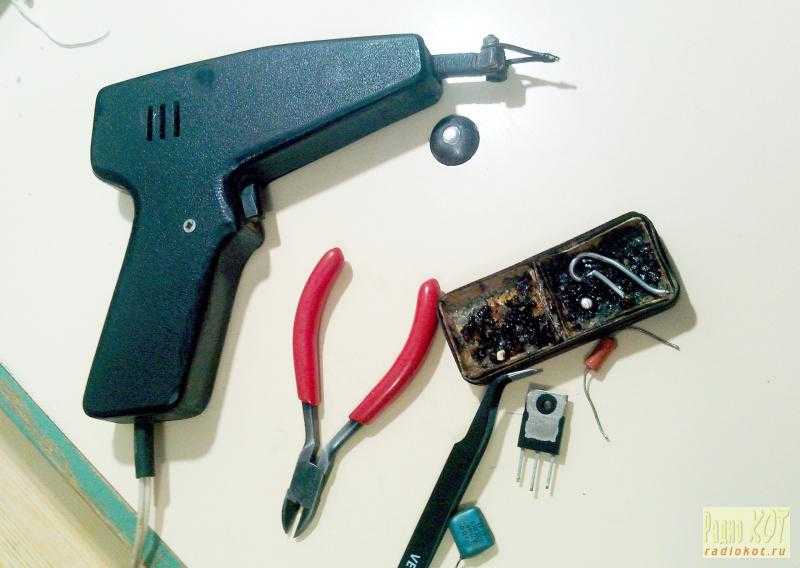

Для изготовления ИП своими руками часто используют старый корпус паяльника-пистолета и держатели жала. Сейчас получили большое распространение электронные блоки для галогенных ламп. Такой трансформатор на выходе выдаёт ток напряжением 12 В и мощностью от 50 до Вт. Устройство легко помещается в старом корпусе паяльника.

Имея достаточную квалификацию, можно не тратиться на приобретение этой детали, а сделать электронную плату своими руками. Можно пойти другим путём и приобрести готовый высокочастотный импульсный трансформатор. То есть надо приобрести такой преобразователь напряжения, чтобы он мог поместиться в корпусе паяльного пистолета. Дополнительная информация. Если сечение имеющихся шин или гибких проводов недостаточно, то подключают несколько дополнительных витков обмоток.

Для изготовления жала ИП берут медную жилу диаметром мм. Проводник сгибают с разрывом между концами, которые закрепляют в болтовых, винтовых соединениях или кольцевых зажимах держателей ИП.

Нужную толщину проволоки жала подбирают опытным путём. Понятно, что наконечник из медной жилы толщиной 1 мм будет почти в два раза быстрей прогреваться, чем 2-х миллиметровый пруток. Для освещения места пайки устанавливают обыкновенную лампочку от бытового фонарика. Лампочка включается синхронно с началом нагрева наконечника ИП.

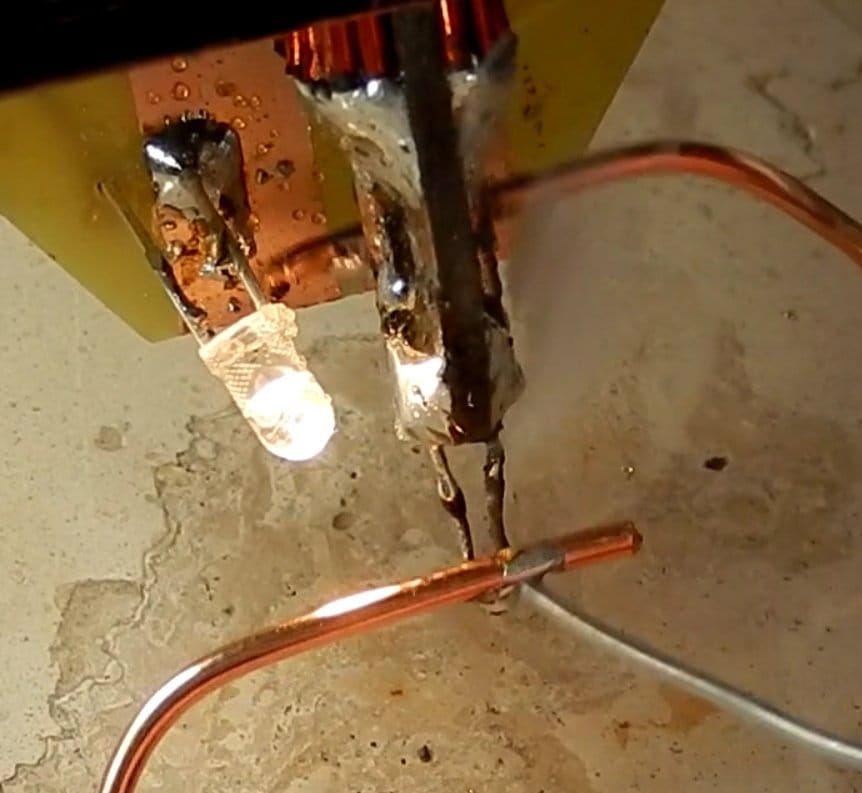

Часто вместо лампы накаливания устанавливают светодиод. Для подачи тока 12 вольт на лампочку в схему блока питания ставят дополнительную небольшую параллельную вторичную обмотку.

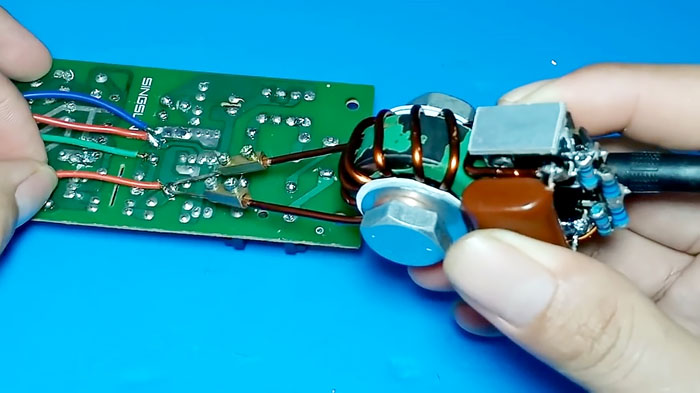

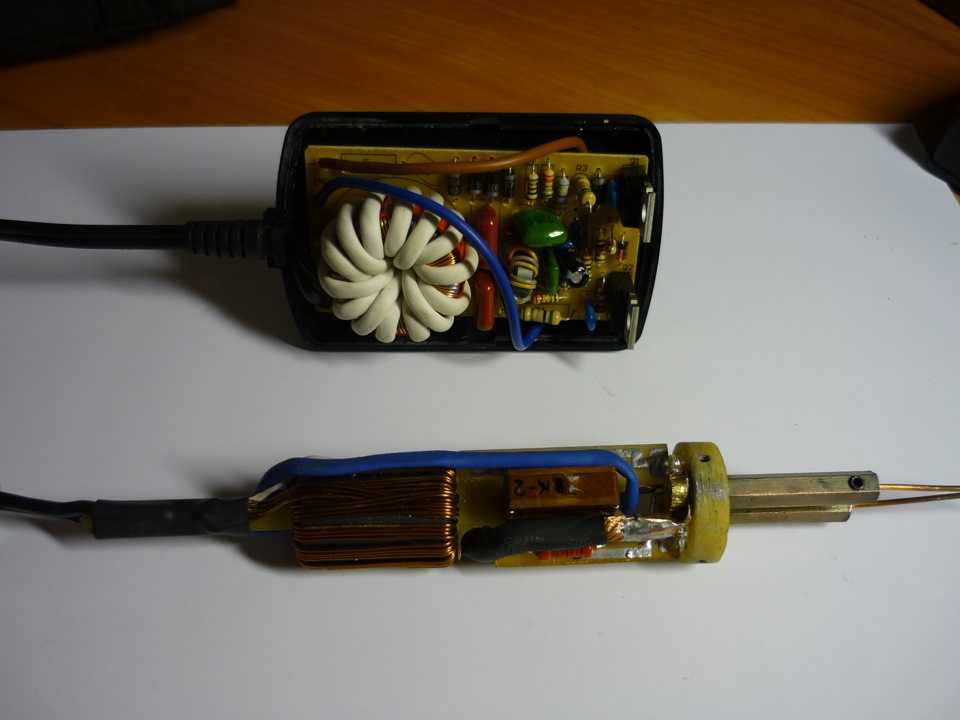

В корпусе электронного трансформатора заводского изготовления есть готовые выводы для питания светодиода. Светодиод устанавливают таким образом, чтобы пучок лучей света точно был направлен на кончик жала.

Наряду с рядом достоинств данных инструментов, самодельные импульсные паяльники обладают одним недостатком. Несмотря на компактность импульсного паяльника, его вес при долгой работе существенно влияет на усталость рук.

Это создаёт определённое неудобство в процессе пайки. Нашлись умелые люди, которые стали разделять электронный блок питания и сам рабочий орган паяльника.

Для этого блок подсоединяют дистанционно. Сегодня импульсные паяльники прочно заняли своё место в сфере радиоэлектроники. Благодаря своей простоте в обращении, такой инструмент можно встретить почти в каждом хозяйстве.

RU – интернет-энциклопедия про всё, что связано с домашней электрикой: выключатели, розетки, лампочки, люстры, проводка. Советы, инструкции и наглядные примеры.

Импульсный паяльник Sting

Жало нагревается после прохождения через него тока низкого напряжения. Агрегат применяется для ремонта электроприборов и бытовой техники. Современные паяльники обеспечивают пайку как мелких, так и крупных деталей. Конструкция устройства — преобразователь сетевого напряжения, трансформатор и микропроцессорная схема управления. При выборе импульсного паяльника учитываются такие критерии:.

Импульсный паяльник В, Вт REXANT HS ZD по цене от более пунктов выдачи, отзывов: 1, страна-производитель: Китай.

Импульсный паяльник MasterTool 44-0000

Паяльник импульсный Sigma Вт — незаменимый помощник хозяина. Паяльник замечательно подходит для работ в плохо освещенных помещениях и для работ в ночное время, поскольку оснащен яркой диодной подсветкой. Паяльник разогревается чрезвычайно быстро на протяжении секунд , потребляя при этом всего Вт энергии, и работает без перебоев, благодаря системе постоянного нагрева. Нагревательным элементом аппарата является высокоточное жало из тонкого стального прута, которое разогревается с помощью подачи тока низкого напряжения, именно поэтому представленная модель отличается не только мощностью, но и экономичностью. Устройство довольно компактное, его удобно держать в руке, поскольку паяльник оснащен эргономической нескользящей рукояткой, а так же обладает довольно малым весом — всего грамм. Паяльник импульсный Sigma Вт подойдет как для мелких, так и для крупных длительных работ. Устройство станет надежным помощником на долгие годы. Вам больше не нужно долго ждать, пока паяльник нагреется или включать его за полчаса до начала работы: благодаря молниеносной скорости разогрева, вы можете включить его, непосредственно приступая к пайке или монтажу. Паяльник работает бесшумно и не источает неприятного запаха при разогреве, прилагающиеся к инструменту насадки делают его фактически универсальным, и открывает возможность работать с разнообразными материалами.

Импульсный паяльник – отличия от обычного, особенности работы и применение в домашних условиях

Купить за один клик.

Импульсный паяльник

Сварка и пайка. Электрические паяльники. Производитель: Sturm. Доставка Самовывоз из магазина Дом Сварки Львов ул. Городницкая Новой почтой в любой город или населенный пункт Украины – от 40 грн.

Импульсный паяльник REXANT 12-0133

Используется для пайки электродеталей в двух мощностных режимах: 30 Вт и 70 Вт. Особенность данного инструмента заключается в том, что максимальная мощность и ускоренный разогрев активируются нажатием и удержанием курка. Это позволяет оператору сначала установить жало инструмента в определенную точку пайки, а затем нажатием кноп Все характеристики. Это позволяет оператору сначала установить жало инструмента в определенную точку пайки, а затем нажатием кнопки на корпусе перевести паяльник в максимальный рабочий режим. Паяльник выполнен в форме пистолета с индикатором включения и имеет очень удобную эргономичную рукоятку из ударопрочного пластика.

Импульсный паяльник Sting, цена 1 грн., купить в Киеве — all-audio.pro (ID# ). Подробная информация о товаре и поставщике с возможностью.

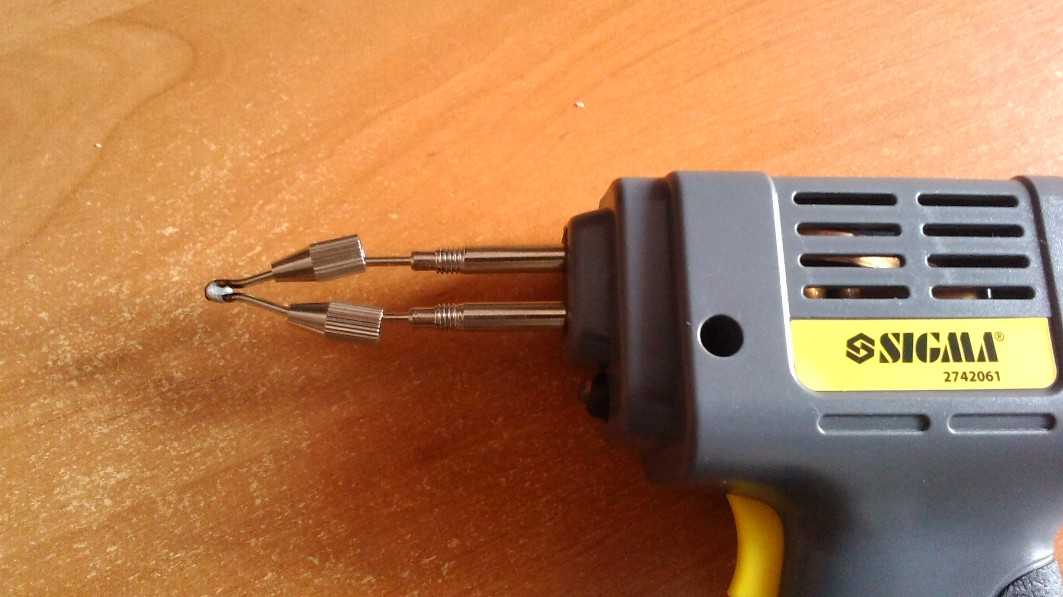

Паяльник импульсный Sigma 200 Вт (2742051)

В настоящее время, наряду с обычным стержневым паяльником, можно приобрести менее распространенные импульсные приборы, предназначенные для особо точной и аккуратной пайки.

Тут же можно почитать о различных инновационных и просто технологичных приборах отечественного производства. История обычного стержневого электрического паяльника насчитывает почти столетие, и все это время человечество обходилось этими приборами. Спрашивается, с какой целью был разработан импульсный аналог и в чем заключаются его преимущества перед традиционными устройствами?

Импульсный паяльник предназначен для монтажа или демонтажа элементов и узлов электронных и электротехнических изделий с применением пайки. Нагрев жала происходит в результате пропускания через него электрического тока низкого напряжения. Импульсный паяльник имеет повышеный к. Следует понимать различие между импульсным паяльником и сетевым транс орматорным паяльником , который имеет в своем составе понижающий трансформатор , но не имеет высокочастотного преобразователя сетевого напряжения частота работы трансформатора соответствует частоте сети.

Бренд, торговая марка или название предприятия-производителя, под знаком которого изготовлен товар.

Нужны клиенты? Регистрируйте компанию и добавляйте товары и услуги в каталог Zakupka. Импульсные паяльники Импульсные паяльники в Украине. Фильтр По рейтингу Сначала подешевле Сначала подороже Со скидками.

В первую очередь необходимо обратить внимание на очень важный момент — импульсный паяльник нельзя использовать для пайки низковольтных микросхем, имеющих МОП структуру, а также боящихся статики элементов, поскольку они могут выйти из строя. Сделать самодельный паяльник пистолет импульсного типа не так сложно, как может показаться. В качестве примера рассмотрим три варианта, начнем с самого простого. На рисунке ниже показана схема импульсного паяльника из маломощного трансформатора.

Технический портал Masteram-Labs: Обзор импульсного паяльника STING

На сегодняшний день разнообразие паяльников и паяльных станций настолько велико, что не редко сложно подобрать наиболее подходящий для определенного типа работ без консультации специалистов. Основная трудность при выборе возникает тогда, когда нужно узнать о технических характеристиках, поведении в работе, надежности и практичности в обслуживании паяльника. Сейчас для этого удобно пользоваться различными интернет-форумами, где можно почитать, и принять участие в обсуждениях интересующих вас тем. Всемирная паутина дает возможность услышать (а вернее прочитать) мнения большого количества людей в кратчайшие строки, и соответственно быстро принять решение о покупке
того или иного прибора.

В нашем блоге уже есть материалы о термовоздушных и инфракрасных паяльных станциях, а также паяльных комплексах для бессвинцовой пайки. Разнообразим этот список менее известным типом паяльников – импульсным. Заодно и познакомимся с ним. А представлять эту разновидность инструментов будет импульсный паяльник STING, украинского производства.
Импульсный паяльник предназначен для монтажа или демонтажа элементов и узлов электронных и электротехнических изделий. В качестве нагревательного элемента применяется жало из медной проволоки. Нагрев жала происходит в результате пропускания через него электрического тока низкого напряжения. Импульсный паяльник потребляет крайне мало электроэнергии, поскольку ток через жало пропускается только во время пайки.

Эргономика и особенности конструкции импульсного паяльника STING

Много ли из вас встречали паяльник такой формы? Когда он встретился мне впервые, я, правду говоря, был удивлен его виду. Согласитесь, большинство из нас привыкли к паяльникам с прямым расположением ручки и жала.

Здесь, как вы видите, корпус исполнен в виде буквы “Г” и формой напоминает пистолет. Это позволило разместить все элементы схемы и рабочие узлы в самой ручке паяльника, при этом сохраняя возможность удобной работы с ним.

Управление импульсного паяльника STING простое, а главное удобное. За это отвечают всего две кнопки: выбор уровня мощности и разогрев жала. Последнюю, во время работы, нужно постоянно удерживать, в это время будет проходить нагрев. После отпускания ее, жало остывает. Выбор уровня мощности осуществляется кнопкой “Выбор”. Установка происходит от меньшего значения к большему и наоборот.

Это, пожалуй, и все, что касается управления. Правда есть еще режим форсированного нагрева жала, но о нем попозже.

Технические характеристики импульсного паяльника STING

Напряжение питания	145 – 270 B
Частота напряжения	50 – 60 Гц
Потребляемая мощность	30 – 125 Вт
Время разогрева жала до рабочей температуры	1,5 – 6,0 сек.
Максимальная температура рабочей зоны жала	500 ºC
Степень защиты	IP 2.0
Габаритные размеры	176 × 130 × 26 мм
Длина сетевого кабеля	1 м
Вес	0,18 кг

Устройство импульсного паяльника STING

Импульсный паяльник STING состоит из: преобразователя напряжения сети в напряжение повышенной частоты (18 – 40 КГц), высокочастотного понижающего трансформатора и микропроцессорной системы управления. Вторичная обмотка трансформатора (объемный виток) представляет собой токосъемники, к которым с помощью винтов крепится жало. Встроенная система стабилизации обеспечивает нужный уровень мощности паяльника, независимо от напряжения сети (в пределах 145 – 270 В). Индикатор уровня мощности информирует о выбранном диапазоне температуры, а светодиодная подсветка освещает место пайки. Паяльник выполнен в корпусе из термостойкой ударопрочной пластмассы.

Медное жало крепится к щеткам с помощью болта и гайки. Так как смена жал будет частой, это решение позволит менять их, не повреждая щеток, которые сделаны из меди. Резьба непосредственно в них, из за мягкости метала изнашивалась бы.

Паяльник оснащен светодиодом для подсветки места пайки.

Импульсный паяльник STING в работе

Впервые столкнувшись с импульсным паяльником, мне было очень интересно попробовать, как он паяет. Меня сразу поразила скорость нагрева жала. Всего несколько секунд и можно приступать к работе. Это возможно благодаря тому, что ток проходит через тело жала (медный провод), и моментально разогревает его. При пайке жало постоянно поддерживает стабильную температуру благодаря микропроцессорному управлению.

Несмотря на специфическую форму импульсного паяльника работать им удобно, хотя поначалу непривычно все время удерживать кнопку нагрева. Паяльник STING рассчитан на повторно-кратковременный режим работы. Щетки, к которым крепится жало, и корпус возле них довольно сильно нагреваются, поэтому паяльнику нужно давать некоторое время, чтобы охладится. Будьте внимательны, не дотрагивайтесь во время работы этой части корпуса! После 20 секунд удержания кнопки нагрева система контроля сама отключает питание жала, чтобы возобновить нагрев нужно отпустить и снова нажать кнопку. Такой алгоритм работы предотвращает, возможен аварийный режим, когда по какой-нибудь причине кнопка нагрева заклинивает или нажимается случайно, что может привести к перегреву паяльника.

В качестве жала в импульсном паяльнике STING используется медный провод, подобранный в соответствии с максимальной мощностью. Для меньших сечений проволоки есть ограничения по максимальному пропускаемому току. Наводим таблицу приблизительного соответствия диаметра провода с уровнем допустимой мощности:

Диаметр провода, мм.	Уровень мощности	Время форсированного разогрева, сек.
1,2	1..2	0…1
1,5	3..5	2…4
1,8	6..10 (F)	5

Рекомендуемая длина медного проводника для жала – 120 мм. Рабочую зону жала стоит зачистить до блеска, полностью удалив изолирующее покрытие.

Паяльник переходит в режим ожидания, если его не использовать более 3-х минут.

Несколько слов о форсировании нагрева жала. Для установки времени форсированного нагрева необходимо нажать вместе две кнопки управления на несколько секунд, после чего отпустить, и когда замигает индикация на дисплее, кнопкой “Выбор” установить необходимое значение (от 0 до 5 сек).

Учитывая, что удобнее выбирать режим пайки по уровню температуры, я провел небольшой тест и измерил температуру жала на каждом уровне мощности. Вот полученные данные:

Уровень мощности	Температура жала, ºC
1	110
2	150
3	200
4	275
5	350
6	390
7	430
8	490
9	550
F	580

Впечатления от работы импульсного паяльника STING

Очень впечатляет скорость разогрева жала паяльника. Ведь здесь нагревательный элемент и жало одно и то же. Всего несколько секунд и паяльник готов к работе. Правда медный провод изнашивается гораздо быстрее, чем металлическая насадка.

Поставляемая в комплекте проволока для жал имеет сечение 2,5 кв. мм, и способна пропускать ток до 20 А. Используя более тонкий провод, следуйте рекомендациям по выбору уровня мощности для определенного диаметра.

В работе паяльник удобен. Учитывая легкость обслуживания такого инструмента, а также практичность в работе, я рекомендую импульсный паяльник STING для оперативной пайки электронных элементов. Он сэкономит вам время и потребляемую энергию.

Комплектация импульсного паяльника STING

Импульсный паяльник STING упакован в блистер. Комплектация состоит из таких позиций:

Паяльник
Медные провода для жал
Припой
Инструкция

Полезный инструмент – паяльник импульсный :: SYL.ru

Маникюр для тех, кто не хочет выделяться: самый сдержанный нейл-арт октября

Не всем подходит нетканый материал. Основные мифы по защите кустов от холода

Крупа или хлопья? Какую кашу называют самой полезной для сердца

На каждый день и для особых случаев: трендовые прически на осень от блогеров

Анималистический принт: осенне-зимние тенденции для модниц любого возраста

Прически на осень 2021-го: стиль Spice Girls снова в тренде

Что учесть при выборе растений для каждой комнаты в доме: принципы озеленения

Как отстирать воротник любой рубашки и даже продлить жизнь одежде: лайфхаки

Где наша не пропадала: как поджарить тост без тостера разными способами

Контрастная подводка: тенденция макияжа губ 1990-х годов и как создать образ

Автор Татьяна Голодецкая April 3, 2017

В нашей статье мы расскажем о том, что такое паяльник импульсный. Этот инструмент часто используют для того, чтобы произвести монтаж или демонтировать элементы электронных и электротехнических изделий. Паяльник импульсный можно приобрести в магазине, но можно и сделать своими руками.

Как работает

Тем, кто пользуется этим инструментом, будет полезно узнать, как он устроен. Внутри паяльник импульсный имеет нагревательный элемент из медной проволоки. Сквозь него проходит низкочастотное электрическое излучение, за счет которого происходит нагревание. Импульсным этот паяльник назван потому, что электрический ток подается на нагреватель импульсами, то есть периодически. Поэтому нагревание происходит только во время пайки. Электроэнергии тратится мало, а значит, использование этого инструмента способствует ее экономии. Он потребляет всего 75 Вт и может работать непрерывно 15-20 минут. К тому же паяльник импульсный компактный и легкий. Однако таким он был не всегда. Преобразование дизайна произошло благодаря современным материалам и технологиям. К преимуществам импульсного паяльника относится возможность осуществлять пайку как мелких, так и массивных деталей.

Можно сделать самому

Устройство этого инструмента несложное. Поэтому народным умельцам не составит труда собрать импульсный паяльник своими руками. Внутри него находится понижающий трансформатор, который и является его основной частью. Для того чтобы самостоятельно собрать инструмент, у мастера должна быть перед глазами схема импульсного паяльника и необходимые детали. Среди них резистор, корпус, светодиоды, приборы электронной защиты. Если вы впервые собираете самодельный импульсный паяльник, вам надо знать, что прибор не должен перегреваться. Поэтому при его сборке используют специальное приспособление с регулируемым напряжением. А нагрев самого наконечника обеспечивает резистор с мощностью 0,5 Вт. Такой резистор изготавливается самостоятельно.

Грани мастерства

Если у вас есть схема импульсного паяльника, своими руками сделать его несложно. Включение и выключение этого инструмента осуществляется при помощи кнопки, которая расположена на его корпусе. Для удобства работы с паяльником в него монтируют осветительную лампочку небольшой мощности. Его наконечник изготавливают из медной проволоки, толщина которой будет равняться 1 мм. От того, какое будет поперечное сечение, будет зависеть время, за которое инструмент разогреется, и температура наконечника. Сердечник трансформатора надо собирать из железа (Ш-образного). Например, Ш-26, Ш-20. Далее первичную обмотку делают проводом ПЭД 0,22- 0,25 в количестве 1500 витков. Таким же проводом делают обмотку лампочки (25 витков). А потом уже силовую обмотку сердечника выполняют из медной проволоки, делая при этом 5-6 витков. Медная проволока должна обладать сечением 25х0,3мм. Сердечник сверху стягивается шпильками, а также гайками. Их необходимо изолировать стеклотканью и текстолитовыми шайбами. Аналогично изолируют и токопроводящие шины.

Процесс изготовления

Импульсный паяльник не обязательно собирать из новых деталей. Его можно собрать на основе трансформатора от старой электротехники или даже энергосберегающей лампы. Использованный трансформатор для начала надо избавить от старой обмотки, стараясь не повредить провод первичной обмотки, который можно также использовать в дальнейшем. Размер катушки можно регулировать так, чтобы поместилась и первая, и вторая обмотка. Для того чтобы намотать первичную обмотку, можно использовать специальный станок, но некоторые делают это вручную. После того как выполнена вторичная обмотка из медной проволоки можно выполнить ее изоляцию.

Дополнительные детали

К собранному трансформатору необходимо присоединить ручку, например, деревянную, главное, чтобы материал, из которого она сделана, был диэлектриком. Надо не забыть про кнопку, при помощи которой паяльник будет включаться и выключаться. Причем нагревание должно осуществляться только тогда, когда происходит нажатие на кнопку. Это очень удобно, так как позволяет экономить электроэнергию и не дает перегреться паяльнику. Также изготавливается и прикрепляется наконечник из медной проволоки. Лучше всего, если ее диаметр будет 1-3 мм.

Делаем наконечник

Медная проволока присоединяется к паяльнику при помощи болтов или цанговых соединений. Необходимо решить, какой толщины нужен наконечник в зависимости от того, какого размера детали надо будет спаивать. Не забывайте о том, что чем тоньше будет проволока, тем быстрее она будет нагреваться. С одной стороны, это хорошо, так как позволит быстро выполнить работу, а с другой, высокая температура приведет к быстрому перегоранию проволоки. Самым подходящим временем разогрева считается 4-8 секунд. В этом случае наконечник меньше изнашивается. Но добиться такого эффекта можно, только увеличив поперечное сечение проволоки. Но у этого метода также есть недостатки. Увеличение поперечного сечения ведет к тому, что паяльник начинает потреблять больше электроэнергии, а значит, может перегреться или даже воспламениться. Чтобы избежать нежелательных последствий, надо попробовать паяльник в действии, а затем устранить недостатки, если они будут.

Под свою руку

Обязательно надо попробовать изготовить импульсный паяльник своими руками. Такой инструмент всегда необходим в хозяйстве, а магазинные могут стоить дорого или не соответствовать заявленному качеству. В домашних же условиях мастер может создать надежный паяльник, отвечающий всем его запросам. Главное, не сделать ошибку в сборке. Но все приходит с опытом. Правильно собранный инструмент поможет избежать проблем с отлетевшими контактами, будет удобен и прост в использовании.

Импульсная паяльная станция, Продукция, Термопро

ФРК-150

Обратная связь

Свяжитесь с нами

для получения дополнительной информации

Обратная связь

Многофункциональная паяльная установка с импульсным нагревом

Импульсная система FRC-150 представляет собой низковольтный источник переменного тока с цифровым управлением три наконечника: импульсный паяльник, одноконтурный и двухконтурный пинцет и импульсный инструмент для зачистки проводов. Инструмент относительно холодный до и после работы. Время включения или длительность импульса и скорость нагрева определяются оператором и контролируются автоматически с помощью цифровой системы. FRC-150 Pulse Выходная тепловая мощность увеличивает температуру до уровня оплавления, снижая риск теплового удара и нежелательный нагрев соседних паяных соединений и компонентов.

Основным отличием систем импульсной пайки от традиционных паяльных станций является возможность регулирования скорости нагрева. Это свойство определяет области применения, в которых инструменты Pulse работают с наибольшим успехом.

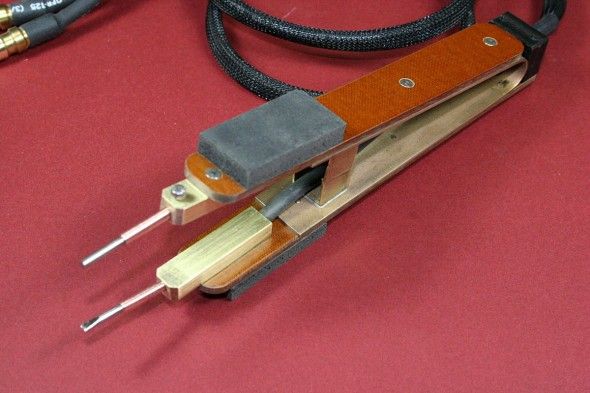

Двухконтурный импульсный пинцет DIP-65 M Пайка/демонтаж керамических конденсаторов

Изготовленные из керамической подложки компоненты очень чувствительны к быстрому изменению температуры. Прикосновение к компоненту горячим паяльником без предварительного нагрева может быть для них фатальным.	Для достижения наилучших результатов мы рекомендуем использовать паяльную пасту.


Наша сборка пинцетов берет компонент с помощью холодного инструмента и предварительно устанавливает его на луженые площадки или контактные площадки с паяльной пастой на плате. Затем оператор нажимает на педаль, и инструмент постепенно нагревается до нужной температуры вместе с деталью. При этом мощность определяет скорость нагрева и предварительно устанавливается оператором. Таким же образом можно снять компонент без каких-либо повреждений.	Сменные широкие наконечники расширяют возможности инструмента.

Инструмент для зачистки проводов Pulse IS-70 M Снять изоляцию провода

Инструмент для зачистки проводов IS-15 позволяет быстро, с регулируемой температурой и без повреждений снимать всю изоляцию проводов, включая ПТФЭ и шелк. Доступны различные наконечники, специально разработанные для проводов различного сечения.	Сильный нагрев сопла возможен, но не обязателен для раствора.

Пинцет импульсный одноконтурный ОИП-90 М

Припайка/отпайка проводов к контактам

Для подключения кабеля к разъему также требуются специальные инструменты. При выполнении обычным паяльником эта операция может повредить изоляцию провода. Гораздо быстрее и надежнее использование одноконтурных пинцетов. Во время пайки ток проходит непосредственно через выходной разъем, нагревая его. Установите наконечники пинцета в паяное соединение, когда они немного нагреты, что обеспечивает безопасную работу прибора с ближайшими проводами.

Пинцет с одной петлей можно превратить в импульсный паяльник, заменив наконечники.

Такой паяльник можно использовать в тех случаях, когда тепло при пайке передается с заданной скоростью. Хорошо работает при обработке ферритовых деталей, где требуется минимизация нагрева. Это также важно для восстановления печатных проводников, где токопроводящая фольга не может быть перегрета. Наконечник имеет сменные наконечники различных форм и размеров и может использоваться не только для пайки, но и для термического удаления защитных покрытий.

Расширенный функционал FRC-150

Импульсная система FRC-150 обеспечивает автоматический выбор выходного диапазона в зависимости от подключенного прибора. Каждый раз при смене инструмента нажимайте соответствующую кнопку, относящуюся к используемому инструменту, и система автоматически устанавливает минимальную и максимальную мощность для выбранного инструмента. Это исключает перегрев и потенциальное повреждение наконечника инструмента, гарантируя исключительную долговечность.

В зависимости от ваших потребностей система FRC-150 может работать в одном из трех режимов: “непрерывный” режим, когда обогрев подается до нажатия педали, “таймерный” режим – работа с фиксированными параметрами и “программный” режим – на обогрев желаемая программа. Оператор задает мощность, определяющую скорость нагрева прибора и длительность импульса – время, в течение которого на прибор подается питание для каждой операции. Эти параметры выбираются вручную один раз, а затем сохраняются в памяти.

В системе предусмотрен режим “Обучение” для удобства выбора параметров. Первый раз пайку или зачистку проводов выполняют вручную с необходимой мощностью. После окончания пайки оператор отпускает педаль и время пайки автоматически запоминается.

Технические характеристики

Вход	230 В, 50 Гц, 100 Вт
Выходное напряжение	2,6 В переменного тока
Максимальная производительность наконечника	DIP-65 – 100 Вт ИС-70 – 70 Вт ОИП-90 — 90 Вт
Диапазон регулирования выходной мощности / дискретный	5 – 100 % / 1 %
Таймер / дискретный	0,1–99,9 с / 0,1 с
Режимы > «Непрерывный», «Обучение», «Таймер» и «Программа»	Да
Ячейки памяти для пресетов	7 на каждый наконечник
Размеры	260 160 65 мм
Груз (без педалей и наконечника)	2,7 кг

Weller 9400PKS Обзор в 2021 году

Если вы занимаетесь профессиональным или любительским ремонтом электротехники, то наверняка знаете, что такое паяльник. Это основной и незаменимый инструмент, без которого ни один мастер не сможет выполнить качественный ремонт электрики. Использование паяльника не занимает много времени при пайке блока и электрических цепей.

Особенности Weller 9400PKS:

Мощность: 140/100 Вт
Входное напряжение: 120 В
Температура: до 900F

Проверить цену

После пайки детали вы оставляете паяльник включенным и берете следующую деталь или провод. Паяльник будет долго вкачиваться, бесполезно излучает тепло и зря потребляет электроэнергию.

При выполнении таких паяльных работ осмотрите импульсный паяльник. Этот тип паяльника работает по-другому и значительно экономит энергию, не излучая тепло напрасно.

Импульсный паяльник имеет некоторые отличия от традиционных устройств, используемых для пайки. Импульсный паяльник получил такое название, потому что работает в импульсном режиме. После нажатия кнопки включения нагрева импульсный паяльник быстро нагревается до нужной температуры. Время нагрева не превышает 10 секунд. После выполнения необходимой работы паяльник отключается.

Жало импульсного паяльника представляет собой проводник. Через него протекает ток, в результате чего начинается нагрев этого элемента.

Обычный электрический паяльник является устройством со значительной инерцией. Жало обычного паяльника имеет медный стержень. Этот элемент нагревается контактным методом с использованием теплопередачи от нихромовой спирали, нагреваемой электрическим током.

Обычный паяльник может нагреваться от 2 до 10 минут. Это доставляет неудобства мастеру, потому что он должен ждать, а паяльник не выключится автоматически, а продолжит нагрев.

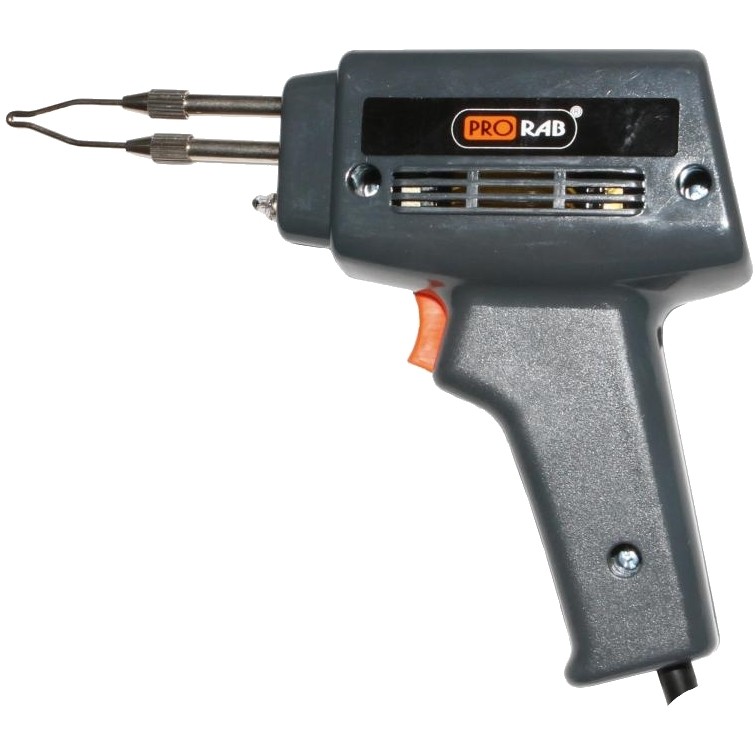

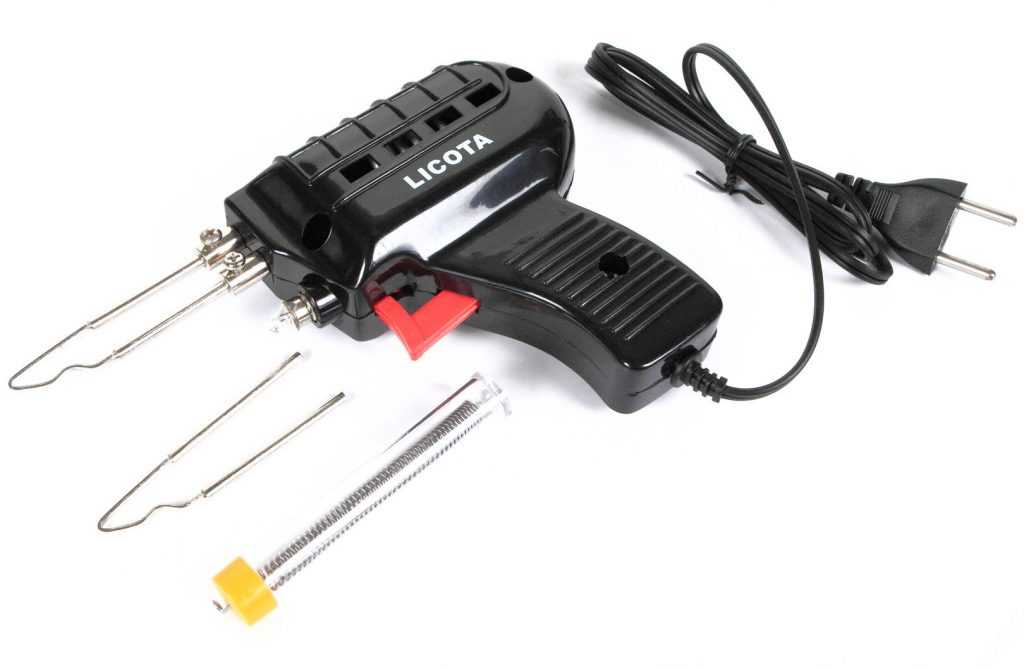

Импульсные паяльники по конструкции аналогичны пистолетам. Кнопка включения расположена так, что включить ее можно указательным пальцем. На конце «хобота» имеется петля из медной проволоки. Это жало импульсного паяльника, без которого паяльник работать не будет.

Чтобы вам было максимально удобно паять, разработчики импульсного паяльника предусмотрели подсветку. Он находится рядом с наконечником и включается при нажатии кнопки питания. Обычный паяльник тоже имеет подсветку. Это лампа накаливания низкого напряжения. Они оснащают современные модели свободно доступными светодиодами. Если он сгорит, мы легко его заменим.

Содержание

Руководство пользователя Weller 9400PKS

Проблемы? Скачать Веллер 9Инструкция по эксплуатации универсального паяльника 400PKS 120V Dual Heat 140/100W.

Скачать

Weller 9400PKS

Одна из самых распространенных и доступных моделей импульсных паяльников. Этот паяльник может монтировать и демонтировать электронные детали, схемы, платы, провода и многое другое. Импульсный паяльник имеет трансформатор на 100-140 Вт. Его наконечник нагревается быстро, в течение 5-10 секунд, что способствует быстрой пайке.

Они оснастили паяльник жалом в качестве нагревательного элемента. Сделали из стальной проволоки. С помощью такого жала удобно паять радиодетали, соединения проводов. Также им можно лужить небольшие участки на радиоплатах. Импульсный паяльник экономичен, потребляет минимальное количество электроэнергии, так как ток проходит через жало только во время работы паяльника. Они фиксируют наконечник с помощью винта. Под наконечник устанавливают светодиод. Он включается автоматически, как только вы начинаете паять. Делают корпус из термостойкого, ударопрочного пластика.

Импульсный паяльник этой марки позволяет паять в труднодоступных местах. У него довольно длинный шнур, удлинённый кончик. Таким паяльником можно выполнить большой объем работы. Нагревательный элемент задает температуру быстрого нагрева паяльника. С помощью такого качественного устройства можно выполнять мелкий ремонт бытовых электроприборов, устанавливать светильники при разводке разъемов, при прокладке электрических сетей и другие ремонтные работы мелкой техники.

Плюсы и минусы Weller 9400PKS

Качественный ударопрочный пластик. Паяльник не деформируется, не поддается температуре;
Простота в эксплуатации;
Сверхбыстрый нагрев, жало паяльника достигает необходимой температуры от 3 до 10 секунд;
Оснащен светодиодным освещением;
Легкость снятия сопла паяльника с помощью резьбовых соединений;
Эргономичная прорезиненная ручка для комфортной работы;
Кнопка питания на корпусе позволяет значительно экономить электроэнергию;
паяльник Weller гарантия на работу 7 лет;
Два положения триггера управления питанием;
Обеспечивают конструкцию пистолета защитой от выдвижения.

Паяльник довольно тяжелый;
Некоторым техникам неудобно выполнять паяльные работы из-за того, что наконечник имеет круглый профиль.

Быстронагревающийся паяльник повышенной мощности 140-100 Вт необходим, когда требуется высокоскоростное, высокотемпературное точечное воздействие.

Этот паяльник довольно тяжелый, и в этом его главный недостаток. Встроенный трансформатор добавляет ему веса. Но скорость нагрева наконечника компенсирует такой недостаток, как колоссальный вес. Ожидание прогрева наконечника составляет максимум 10 секунд. Как только вы нажимаете кнопку «Старт», включаются мощные нагреватели и доводят температуру жала паяльника до точки плавления. Это позволит быстро выполнить ремонт, припаять проводку к клемме, демонтировать перегоревший диод, транзистор, различные радиодетали, выполнить тонкие паяльные работы.

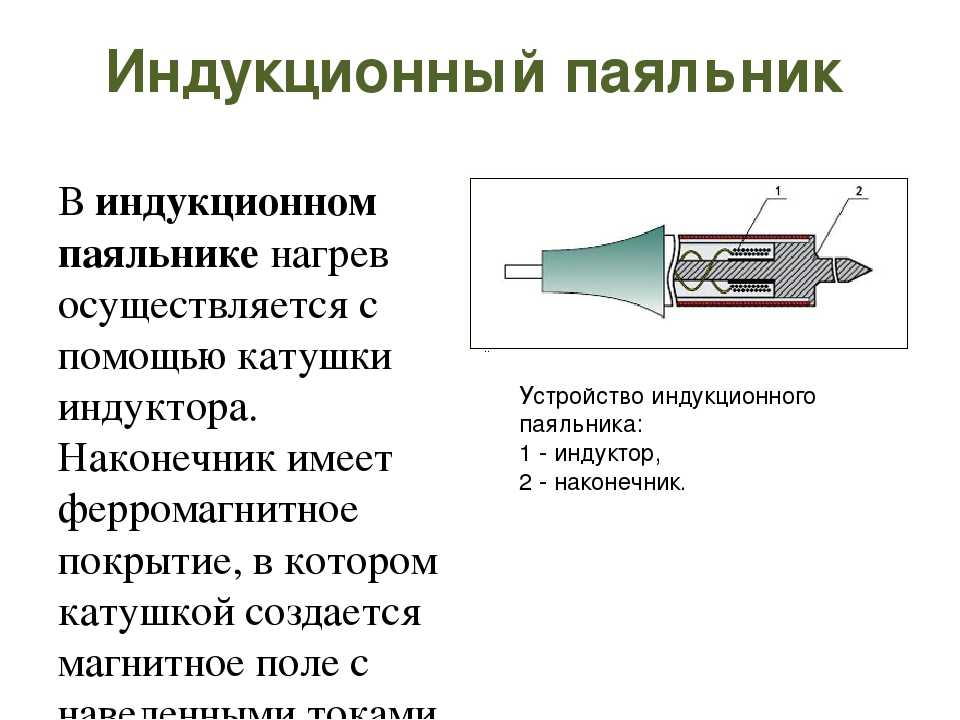

Существует множество разновидностей паяльных инструментов для выполнения различных видов паяльных работ. Они могут отличаться мощностью, скоростью нагрева, принципом работы и так далее. Разновидность паяльника, основанная на трансформаторной схеме, работающая в кратковременном режиме после нажатия кнопки, востребована, когда нужен быстрый набор мощности.

Жало нагревается за счет передачи напряжения через нагревательные элементы. Этот тип имеет высокий уровень эффективности. Такого показателя они добиваются тем, что инструмент работает только во время пайки, в отличие от сетевых аналогов. Мощность 100-140 Вт.

Кроме того, периодическая, а не постоянная работа имеет и другие преимущества:

Продлевают срок службы.
Уменьшают нагар на жале.
Экономит время, что особенно важно для профессионального использования. Например, при ремонте бытовой радиоаппаратуры и техники, когда каждая минута приносит деньги и данная модель паяльника этому способствует.

Имеют форму пистолета для удобного удержания. Для начала необходимо нажать кнопку на ручке. После этого наконечник начнет нагреваться и можно приступать к процедурам пайки или разборки.

Справочник покупателя

Целевая аудитория импульсного паяльника – люди, которые решили не нанимать специалиста. Это те, кто выполнял мелкий ремонт электрики в домашних условиях или паял мелкие детали. Импульсный паяльник не предназначен для размерного ремонта и не предназначен для высокоточных работ. При выборе импульсного паяльника обратите внимание на следующее:

Выбирайте импульсный паяльник с удобной ручкой. Вам должно быть удобно держать паяльник в руках и выполнять паяльные работы. Если есть дискомфорт, то результат будет не очень;
Паяльник рабочее напряжение. Чем выше рабочее напряжение, тем быстрее нагревается импульсный паяльник. Это означает, что работа будет выполнена быстрее.
Наличие гарантии. Прибор работает долго, но имея гарантийный талон можно отремонтировать паяльник, а не покупать новый.

Даже если вы не занимаетесь ремонтом электрики профессионально, вам понадобится импульсный паяльник для домашнего использования. Он очень прост в эксплуатации. Вам просто нужно прочитать инструкцию, чтобы понять, как работает это устройство. Соблюдайте все правила использования, и вам не придется платить специалистам за мелкий ремонт – все можно сделать самому.

Видеогид: Как пользоваться Weller 9400PKS

Заключение

Среди обширного выбора паяльного оборудования особого внимания заслуживает импульсный паяльник. У ручного электроинструмента есть одно неоспоримое преимущество – это быстрая готовность жала.

Почтовые теги: # Паяльное оборудование

Лазерная пайка, объяснение RP Photonics Encyclopedia; пайка, методы, припой, флюс, мягкий, твердый, высокотемпературный, применение, производство, керамика

Дом	Викторина	(With this you move over to the Buyer’s guide section.)”> Руководство покупателя
Поиск	Категории	Глоссарий	Реклама

Прожектор фотоники

Учебники

Показать статьи A-Z

Примечание: поле поиска по ключевому слову статьи и некоторые другие функции сайта требуют Javascript, который, однако, отключен в вашем браузере.

можно найти в Руководстве покупателя RP Photonics.

Список поставщиков оборудования для лазерной пайки

Вас еще нет в списке? Получите вход!

Используя наш рекламный пакет, вы можете разместить свой логотип и далее под описанием вашего продукта.

Термин пайка обозначает термические процессы соединения деталей. В отличие от сварки, они работают не путем расплавления соединяемых деталей (превышение их температуры солидуса), а только путем плавления 9припой 0384 (припой, припой), имеющий более низкую температуру плавления. Когда припой затвердевает после удаления источника тепла, он образует прочное соединение с соединяемыми деталями. Некоторое количество диффузионного материала может поддерживать прочность сформированного паяного соединения ( диффузионная пайка ). Флюс часто используется для облегчения процесса пайки, т.е. за счет подавления вредного воздействия окисления или загрязнения и за счет смачивания (уменьшения поверхностного натяжения).

Часто пайка создает электрическое соединение, т.е. в электронной схеме, а не только в механическом соединении.

К пайке относится демонтаж , т. е. растворение паяных соединений. Например, неисправные электронные микросхемы необходимо отпаять от печатных плат для ремонта.

Фигура 1: Лазерная распайка печатной платы. Источник: Fraunhofer ILT, Ахен, Германия. Чем пайка отличается от сварки?

Существенным преимуществом пайки по сравнению со сваркой является то, что этот процесс часто может работать при значительно более низкой температуре, что снижает риск повреждения и сокращает время обработки. Кроме того, это облегчает соединение разнородных материалов, напр. имеющие существенно разные температуры плавления. Покрытия часто можно сохранить – например, цинковые покрытия на стали, которые часто вызывают проблемы в процессах сварки, в то время как они могут даже поддерживать высокое качество пайки. С другой стороны, требование припоя, который должен быть правильно применен во время процесса, может привести к различным дополнительным осложнениям, например. связанных с токсичностью.

Методы лазерной пайки

Лазерная пайка использует очень контролируемый нагрев за счет поглощения лазерного излучения в виде умеренно сфокусированного лазерного луча. Диаметр лазерного луча часто значительно меньше 1 мм, т.е. для тонкой пайки в микроэлектронике, но также может составлять несколько миллиметров для некоторых процессов пайки на более крупных деталях.

Паяльные головки

Для лазерной пайки используются специальные головки для лазерной обработки. Основные функции такой лазерной паяльной головки следующие:

Лазерный луч фокусируется в правильном положении на заготовке. Встроенный лазерный сканер может обеспечить повышенную гибкость позиционирования без перемещения головы в целом.
Часто припой также наносится через обрабатывающую головку или с помощью какого-либо приспособления, прикрепленного к ней. Он может быть в различных формах, в зависимости от требований процесса, например, в виде проволоки, мелких капель или твердых фрагментов неправильной формы или в виде порошка. В некоторых случаях припой наносится в отдельном процессе перед началом пайки.
Некоторые средства контроля процесса (например, камера) также часто интегрируются в головку.

Материалы для припоя

Применяемые материалы для припоя обычно представляют собой некоторые (часто эвтектические) металлические сплавы, такие как олово/свинец, олово-цинк, свинец/серебро или олово/серебро. (К сожалению, некоторые распространенные припои содержат ядовитые материалы, такие как свинец или кадмий; все больше и больше пытаются заменить такие вещества.)

Для пайки керамики используются стеклянные материалы.

Температурные уровни

В соответствии с различными температурами плавления (и, следовательно, температурами процесса), различают пайку мягким припоем , пайку твердым припоем и высокотемпературную пайку :

пайку мягким припоем (ниже 400 °C). выгодно напр. в электронике для предотвращения повреждения компонентов, но, очевидно, не применяется к деталям, которые должны выдерживать высокие температуры. Часто требуется какой-то флюс, который можно наносить вместе с припоем или отдельно. Требуемая мощность лазера обычно составляет от 30 Вт до 100 Вт.
Твердая пайка (например, при 500–600 °C), часто выполняемая лазером мощностью в несколько киловатт, воздействующим на пятна диаметром в несколько миллиметров, может обеспечить механически более стабильные соединения и часто работает без флюса. Это часто делается с помощью припоев на основе серебра, которые тогда также назывались серебряным припоем .
Процессы высокотемпературной пайки применяются, например, для керамики.

Процессы с рабочей температурой выше 450 °C также называются пайкой твердым припоем .

Технологический газ, такой как азот, часто применяется для пайки металлов при более высоких температурах. Он может эффективно предотвращать окисление нагретых поверхностей, поддерживая или заменяя функцию флюса. При использовании припоев в виде порошков технологический газ также может использоваться для транспортировки припоя к месту пайки.

Дискретная точечная пайка по сравнению с линейной пайкой

Некоторые процессы лазерной пайки работают в дискретных точках, например, для соединения проводов на печатных платах, в то время как методы линейной пайки (с паяным соединением в виде прямой или изогнутой линии) также распространены для механических соединение различных видов деталей.

Управление процессами и автоматизация

В промышленном производстве процессы лазерной пайки часто автоматизированы и полностью интегрированы в более крупную производственную среду. В остальных случаях применяется ручная пайка, аналогичная традиционным методам паяльником (пайка контактным жалом).

Точное управление технологическим процессом необходимо для получения высококачественных результатов. Часто сначала нагревают это место, затем наносят припой и продолжают нагревать в течение короткого времени. Затем лазерный луч можно резко отключить или постепенно уменьшить мощность лазера, чтобы дать больше времени для затвердевания.

Достигнутая пиковая температура, критический параметр процесса, зависит от интенсивности применяемого лазера и времени нагрева, а также от теплопроводности в заданных настройках (которая может варьироваться, например, из-за потока припоя). Недостатком лазерной пайки по сравнению с пайкой жалом может быть отсутствие гарантированной максимальной температуры (устанавливаемой температурой жала). Эту проблему можно решить с помощью надлежащего мониторинга процесса, например, с использованием теплового излучения.

Применение лазерной пайки

Процессы лазерной пайки используются во многих областях промышленного производства. Ниже описаны некоторые типичные примеры.

Изготовление часов

Одним из первых применений лазеров в производстве была лазерная пайка заводных пружин в механических часах. Такая пружина, представляющая собой спиральную ленту из тонкой пружинной стали, является неотъемлемой частью механического генератора, определяющего точность (временной дрейф) часов. Его необходимо аккуратно и воспроизводимо прикрепить к какому-либо основному материалу. Традиционные методы пайки не очень подходят для этого процесса, поскольку не дают достаточно точных и воспроизводимых результатов.

Давным-давно было признано, что расплавление крошечного количества припоя может быть точно выполнено с помощью одного импульса света, подаваемого в виде лазерного луча. Первоначально это было создано с помощью небольшого YAG-лазера с ламповой накачкой; в настоящее время используются лазеры с диодной накачкой или прямые диодные лазеры. Ранняя разработка лазеров, подходящих для тонкой пайки, инициировала формирование гораздо более крупной и очень разносторонней лазерной промышленности, например, в Шварцвальде на юго-западе Германии.

Подобные процессы тонкой пайки используются в других областях, например с участием датчиков.

Автомобильное производство

На процессы лазерной пайки не распространяются некоторые ограничения сварки.

В контексте изготовления автомобильных кузовов, т. е. двери, часто необходимо стыковать металлические детали. Хотя для таких целей широко применяются методы лазерной сварки, большое значение имеют и процессы пайки, так как в различных случаях они работают лучше, чем сварка. В частности, они облегчают соединение деталей, состоящих из разных типов металлов, имеющих существенно разные температуры плавления. Кроме того, на процессы пайки меньше влияют защитные покрытия, например, из цинка. Другими преимуществами являются более высокая скорость обработки и лучший вид швов после лакировки.

Технология прямого диодного лазера все больше и больше используется для бесфлюсовой пайки твердым припоем в автомобилестроении. Лазерная мощность в несколько киловатт на длине волны от 0,8 мкм до 1 мкм может генерироваться с помощью диодных пакетов, особенно при использовании объединения спектральных лучей, и доставляться по многомодовым волокнам. Умеренная степень фокусировки луча может быть достигнута даже при неидеальном качестве лазерного луча.

Микроэлектроника

Лазерная пайка также очень важна в микроэлектронике, где она используется в основном для создания электрических контактов. Например, используется метод контактного припоя , при котором один маленький шарик припоя подается через капилляр вместе с технологическим газом (например, азотом) и лазерным лучом. Один лазерный импульс может расплавить припой, чтобы получить прочное соединение.

Такие методы особенно необходимы, когда необходимо установить много близко расположенных контактов, например для микропроцессоров с большим количеством контактов.

Кредитные карты содержат микроэлектронные чипы, которые необходимо оснастить контактными площадками. Они припаиваются к чипам с помощью автоматизированного оборудования для лазерной пайки.

Ювелирные изделия

Для изготовления или ремонта ювелирных изделий необходимы процессы тонкой пайки. Обычно используются припои на основе серебра, которые требуют относительно высоких температур процесса — больше, чем это возможно с паяльником. Высокая температура вместе с необходимостью обработки очень тонких структур с хорошим внешним видом благоприятствуют использованию лазерной пайки в этой области.

Пайка керамики

Даже керамические детали можно соединять методом пайки с использованием припоя для стекла.

Керамика может использоваться для герметизации датчиков температуры и других типов датчиков, которые должны работать при высоких температурах и/или должны быть хорошо защищены от химических веществ. После вставки фактического сенсорного устройства в керамический капилляр, по крайней мере, один конец необходимо закрыть стабильным, плотным и прочным способом. Это можно сделать, например, припаяв к концу капилляра еще одну керамическую деталь.

Некоторые стеклянные материалы подходят для таких целей в качестве припоев. Они плавятся при температуре (например, 1300 °C), которую легко выдерживает керамика, но которая все же намного выше рабочей температуры датчика. При затвердевании расплав стекла может образовывать прочную связь с керамикой.

Умеренная теплопроводность керамики по сравнению с металлами способствует процессу пайки. В то же время керамика демонстрирует достаточно эффективное поглощение лазерного излучения. По таким причинам может быть достигнуто достаточно высокое качество соединений.

Некоторые медицинские приложения имеют аналогичные требования, хотя устойчивость к высоким температурам здесь может не иметь значения.

Поставщики

В Руководстве покупателя RP Photonics указаны 4 поставщика оборудования для лазерной пайки.

Вопросы и комментарии от пользователей

Здесь вы можете задать вопросы и комментарии. Если они будут приняты автором, они появятся над этим абзацем вместе с ответом автора. Автор принимает решение о принятии на основе определенных критериев. По существу, вопрос должен представлять достаточно широкий интерес.

Пожалуйста, не вводите здесь личные данные; в противном случае мы бы удалили его в ближайшее время. (См. также нашу декларацию о конфиденциальности. ) Если вы хотите получить личную обратную связь или консультацию от автора, свяжитесь с ним, например. по электронной почте.

Ваш вопрос или комментарий:

Проверка на спам:

(Пожалуйста, введите сумму тринадцати и трех в виде цифр!)

Отправляя информацию, вы даете свое согласие на возможную публикацию ваших материалов на нашем веб-сайте в соответствии с нашими правилами. (Если вы позже отзовете свое согласие, мы удалим эти материалы.) Поскольку ваши материалы сначала просматриваются автором, они могут быть опубликованы с некоторой задержкой.

См. также: лазерная обработка материалов, лазеры для обработки материалов
и другие статьи в категории методы

Если вы хотите разместить ссылку на эту статью на каком-либо другом ресурсе (например, на своем сайте, в социальных сетях, на форуме, в Википедии), вы можете получить необходимый код здесь.

HTML-ссылка на эту статью:
