Глубиномер индикаторный типа ГИ паспорт

Содержание

• 1 Назначение
• 2 Технические характеристики
• 3 Условия эксплуатации
• 4 Комплектность
• 5 Устройство и принцип работы
• 6 Указание мер безопасности
• 7 Подготовка к работе
• 8 Порядок работы и техническое обслуживание
• 9 Правила хранения
• 10 Методы и средства поверки
• 11  Сведения о консервации
• 12 Гарантийные обязательства

Назначение

1.1. Глубиномер индикаторный предназначен для контроля и измерения глубины пазов, отверстий, высоты уступов до 100мм. Инструмент состоит из основания и измерительной головки часового типа.

1.2.Условное обозначение индикаторного глубиномера с диапазоном измерения 0-100 мм и значением цены деления 0,01 мм:

Глубиномер индикаторный ГИ-100-0,01.

Технические характеристики

Изготавливаются из углеродистой или нержавеющей стали.

Диапазон измерений глубиномера, мм ― 0-100.

Цена деления составляет 0,01 мм.

Диапазон измерений отсчетного устройства, мм ― 0-10 мм.

Наибольшая разность погрешностей индикатора на всем диапазоне измерения, мкм ― 15.

Измерительное усилие, Н ― не более  2.

Колебание измерительного усилия в пределах рабочего хода, Н, не более – 0,8.

Длина измерительной базы ― 80 мм.

Условия эксплуатации

3.1. Температура рабочего пространства в процессе измерения должна быть (20±15)˚С.

3.2. Относительная влажность воздуха не более 80% при температуре 20˚С.

3.3. Содержание в окружающей среде агрессивных газов и паров не допускается.

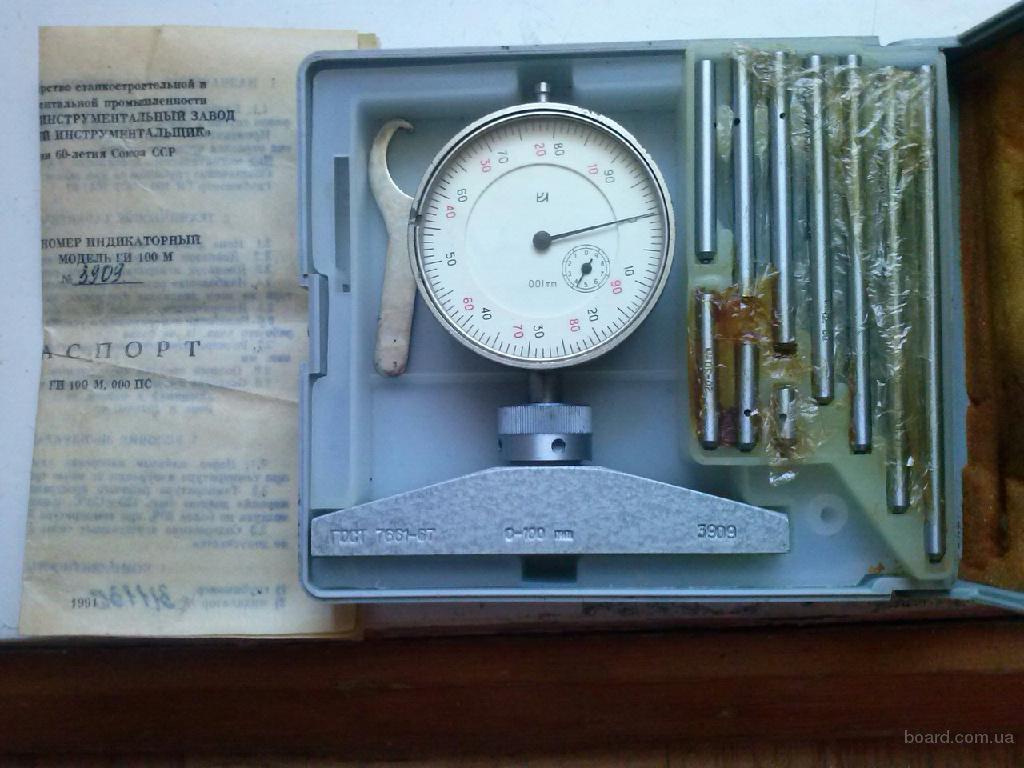

Комплектность

В комплект входят:

• индикаторный глубиномер;
• футляр;
• паспорт.

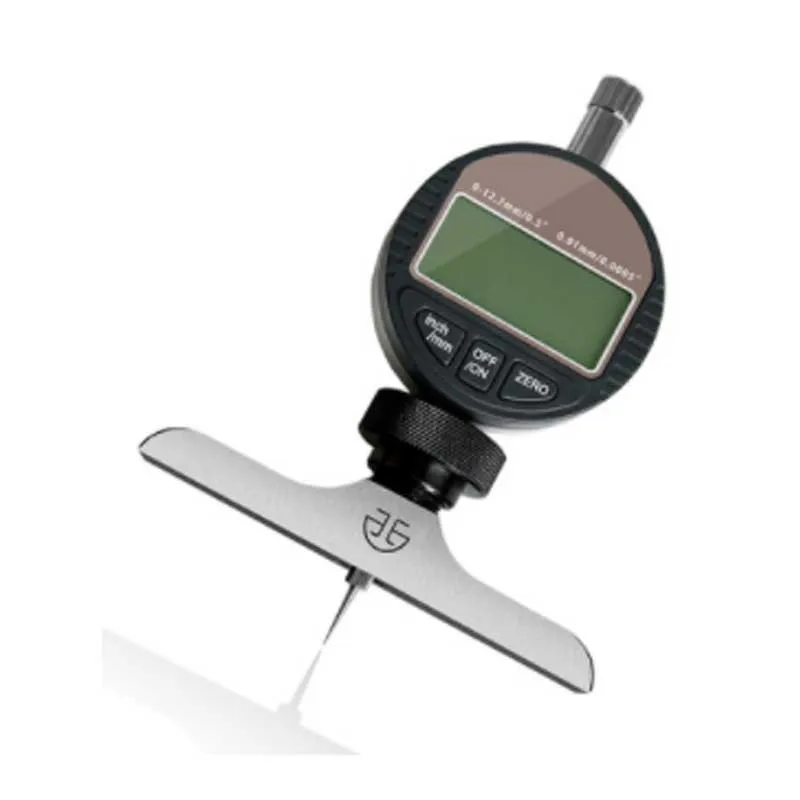

Устройство и принцип работы

5.1. Глубиномер индикаторный — измерительный прибор, применяемый для измерения линейных размеров контактным методом. Вид измерений – абсолютный.

5.2. Перемещение измерительного стержня преобразуется зубчатым механизмом измерительной головки часового типа в перемещение стрелки измерительной головки. Отсчет снимается со шкал головки: основной и вспомогательной. Основная шкала имеет 100 делений (на 10 мм), вспомогательная – 10 делений, те. 1/100 основной шкалы соответствует перемещению 0,1мм, а  1/10 вспомогательной – соответственно 0,01 мм.

5.3. Для получения конечного результата измерения следует учесть длину измерительного стержня.

5.4. Основанием индикаторный глубиномер устанавливают на поверхность, от которой отсчитывается измеряемая величина.

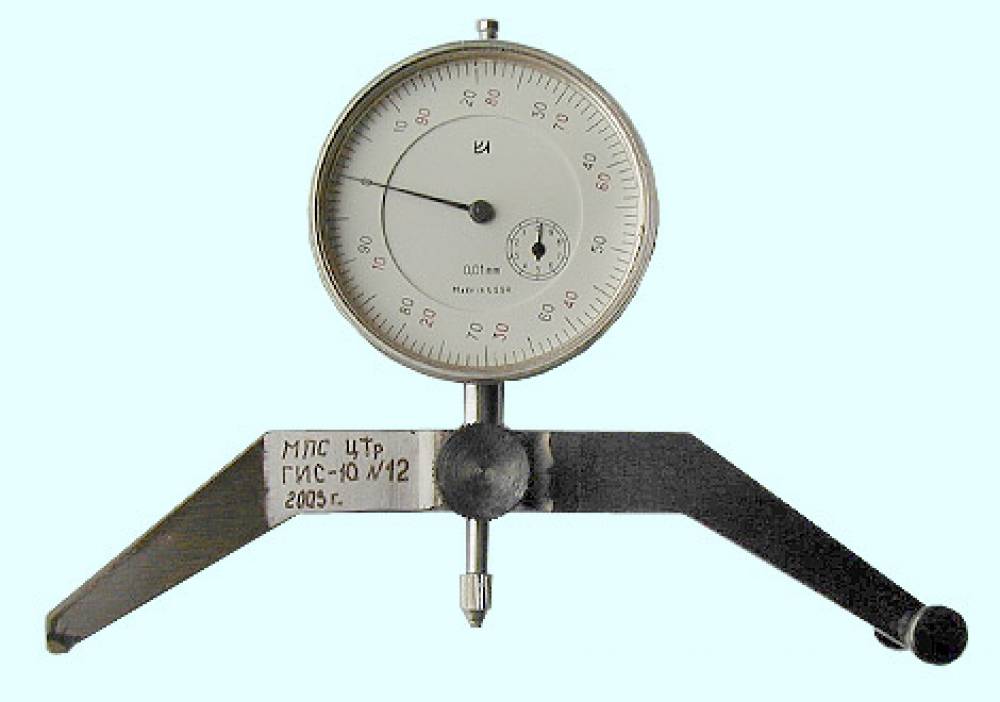

Рис.1. Глубиномер индикаторный с отсчетным устройством в виде индикатора часового типа.

1-основание, 2-державка, 3-отсчетное устройство, 4- винт крепления отсчетного устройства, 5 – измерительный стержень

5.4. Индикаторный глубиномер состоит из основания (измерительная база) 1, державки 2, которая фиксирует измерительную головку часового типа 3 зажимом 4, ослабив который индикатор можно развернуть и измерительного стержня, перемещение которого воспринимается как результат измерения.

Указание мер безопасности

Во избежание травматизма не проводить измерения на ходу станка и при вращении измеряемой детали.

Подготовка к работе

7.1. Ознакомиться перед началом работы с паспортом на индикаторный глубиномер.

7.2. Протереть индикаторный глубиномер, удалить смазку ветошью, смоченной в бензине (особенно тщательно с измерительных поверхностей), насухо протереть тканью.

7.3. Проверить установку на ноль. При необходимости, привести прибор к нулевой точке, настроив отсчетное устройство по эталонным концевым мерам.

Порядок работы и техническое обслуживание

8.1. В процессе работы и по окончании ее протирать индикаторный глубиномер салфеткой, смоченной в водно-щелочном растворе СОЖ, а затем насухо чистой салфеткой.

8.2. По окончании работы нанести на поверхности индикаторного глубиномера тонкий слой любого технического масла и поместить в футляр.

8.3. В процессе эксплуатации не допускать грубых ударов или падений во избежание изгибов и других повреждений, царапин на измерительных поверхностях, трения измерительных поверхностей об контролируемую деталь.

8.4. При измерении недопустимы перекосы измерительного стержня.

Правила хранения

9.1. Хранить индикаторный глубиномер в футляре в сухом отапливаемом помещении при температуре воздуха от +5 до +40˚С  и относительной влажности не более 80% при температуре +20˚С.

9.2. При длительном хранении изделия, во избежание возникновения коррозии помимо смазки индикаторного глубиномера маслом, его необходимо завернуть в бумагу с водоотталкивающей пропиткой.

9.3. Воздух в помещении не должен содержать примесей агрессивных паров и газов.

Методы и средства поверки

10.1. Поверка индикаторного глубиномера должна производиться методами и средствами, указанными в ГСИ 2006-89 «Глубиномер индикаторный. Методика поверки».

10.2. Межповерочный интервал устанавливается потребителем, в зависимости от интенсивности эксплуатации индикаторного глубиномера.

 Сведения о консервации

11.1. Индикаторный глубиномер подвергнут консервации в соответствии требованиям ГОСТ 9014-76. Наименование и марка консерванта – масло консервационное К-17.

11.2. Срок хранения прибора без переконсервации – 2 года, при условии хранения в условиях по ГОСТ 15150-69.

Гарантийные обязательства

Гарантийный срок эксплуатации изделия – 1 год, со дня продажи (получения покупателем) прибора, при условии соблюдения потребителем правил хранения и эксплуатации прибора.
