Простая индукционная печь своими руками по схеме

Индукционная печь — это словосочетание хорошо знакомо тем, чья профессия косвенно или напрямую связана с металлургией. Ведь именно в таких печах осуществляется процесс плавки металла.

Принцип работы индукционной печи — это процесс получения тепла от электричества, вырабатываемого переменным магнитным полем. В печах индукционного типа происходит преобразование энергии по схеме электромагнитная-электрическая-тепловая.

Индукционные печи подразделяются по видам:

— канальные;

— тигельные.

Для канального типа печей характерно расположение индуктора с сердечником внутри металла.
В тигельной — индуктор располагается вокруг металла.

У индукционных печей имеется целый ряд преимуществ по сравнению с другими печками или котлами:

— моментальный разогрев;
— фокусировка энергии;
— безопасность и экологическая чистота устройства;
— отсутствие угара;
— большие возможности в выборе емкости, рабочей частоты.

В промышленности такие печи используют для плавки чугуна и стали, меди и алюминия, а также драгоценных металлов. Эти печи имеют различную емкость и частоту.
Именно принцип работы индукционной печи привел к созданию известной всем нам в быту микроволновой печи.

Индукционная печь

Собираем индукционную печь самостоятельно по схеме

При наличии специальной электрической схемы для этого устройства, вполне реально сделать ее своими руками. Вам необходим высокочастотный генератор с частотой колебаний 27,12 МГц.

Схема собирается на 4-х электронных лампах(тетрадах), нужна также нелегкая лампа для сигнализации о готовности к началу работы.

Особенностью такой индукционной печи, собранной своими руками по такой схеме, будет то, что ручка конденсатора находится снаружи. А, самое главное, что часть металла, расположенная в катушке, расплавится очень быстро даже в устройстве с малой мощностью.

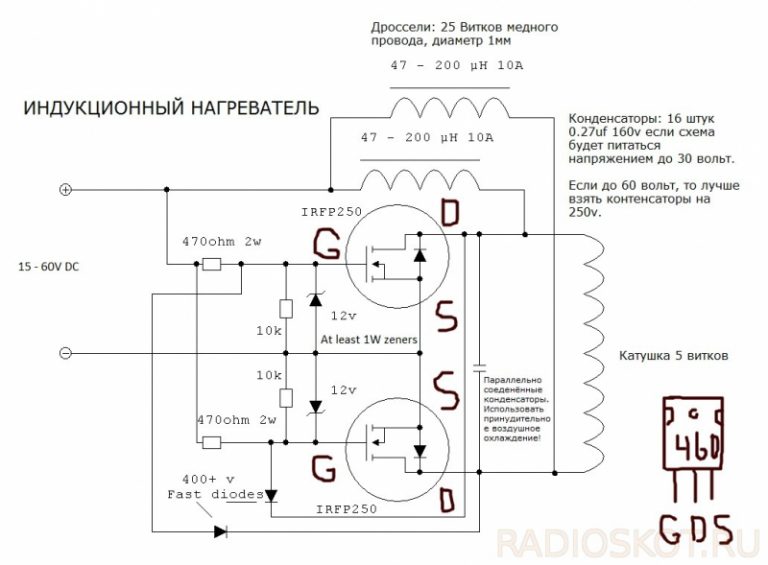

Индукционная печь своими руками — схема

Прежде, чем собрать индукционную печь своими руками, надо прояснить, от каких факторов зависит скорость плавки металла:

— от скорости теплопередачи;

— от мощности генератора;

— от вихревых потерь и потерь на гистерезисе;

— от частоты.

Используйте лампы высокой мощности, но не более 4 штук. Питание печи будет происходить от сети 220В с выпрямителем. Если вы будете использовать печь для плавки металла, используйте графитовые щётки, если для обогрева — нихромовую спираль.

Собрать индукционную печь своими руками несложно и экономически выгодно. Ее можно применять для обогрева гаража, дачи или как дополнительный источник обогрева своего жилища.

nomortogelku.xyz

СХЕМА ИНДУКЦИОННОЙ ПЛИТЫ

10.02.201909.02.2021 от admin

Индукционная плита отличается от обычной тем, что разогревает металлическую посуду индуцированными вихревыми токами, создаваемыми высокочастотным магнитным полем. При работе с такой плиткой используют посуду, изготовленную из материала, который бы эффективно поглощал энергию вихревых полей. Например обыкновенная сталь, поэтому посуду для индукционных печей можно проверять магнитом. Но не бойтесь ошибиться в выборе материала — современные индукционные плиты автоматически распознают пригодную посуду и только в этом случае включают генератор.

При этом никакого физического нагрева поверхности не происходит. Можно положить на плиту бумагу — она незагорится, или прикоснуться ладонью и не обжечься. В отличии от микроволновки, нагревающей сам продукт изнутри (жидкость, находящуюся в пище), индукционная плита греет только металл и металлическую посуду, которая, в свою очередь, передаёт тепло еде (что-то похожее на обычную электроплиту).

Принцип работы индукционной плиты показан на рисунке.

1 — посуда,
2 — стеклокерамическая поверхность,

3 — изоляция,
4 — индукционная катушка,
5 — преобразователь частоты,
6 — блок управления.

Под стеклокерамической поверхностью плиты индукционная катушка, по которой протекает электрический ток с частотой около 50 кГц. В днище посуды наводятся токи индукции, которые нагревают её, а заодно и помещенные в посуду продукты. В такой плите нагрев происходит быстрее, чем на газовой или на электрической плите — примерно в полтора раза.

Принципиальная схема индукционной плиты довольно сложная, и может существенно отличаться для различных моделей. Особенно блок электронного управления. Хотя основа — генератор, драйвер на транзисторах средней мощности и выходной биполярный транзистор с изолированным затвором, типа IGBT h30R1202 (IRGP 20B120), который управляет катушкой индуктора, одинакова у всех плит. Несколько электросхем показаны ниже — клик для увеличения.

Самый сложный элемент индукционной плитки — электронный блок управления. Он не просто включает или регулирует мощность генератора, а делает это по специальной программе — вначале на пару минут выведет плиту на максимальную мощность, а когда вода закипит, убавит мощность до заданного уровня. А ещё продвинутые модели имеют инфракрасные сенсоры, контролирующие процесс приготовления пищи. Они следят за температурой сковороды или кастрюли и снижают мощность нагрева по достижении заданной вами температуры. Жарка под термоконтролем исключает возможность воспламенения жира и повреждения сковороды вследствие перегрева. После снятия посуды — плита автоматически отключается.

В настоящее время промышленность выпускает как отдельные небольшие индукционные одноконфорочные плитки, так и большие стационарные, встраиваемые четырёхместные поверхности. Стоимость такой плиты несколько выше, чем обычной, но купив индукционную плиту вы существенно сэкономите на электроэнергии — до 50%, по отзывам людей. А также уменьшаете вероятность порчи посуды и продуктов.

Originally posted 2019-02-10 00:08:37. Republished by Blog Post Promoter

Индукционная печь без тигля — конструкция, работа и преимущества

15 мая 2022 г.

Индукционная печь без тигля — это высокочастотная индукционная печь, используемая для плавки стали и других черных металлов. Принцип его работы основан на принципе трансформаторов переменного тока, т. е. при подключении первичной обмотки к высокочастотному источнику переменного тока в нагреваемом заряде индуцируются вихревые токи.

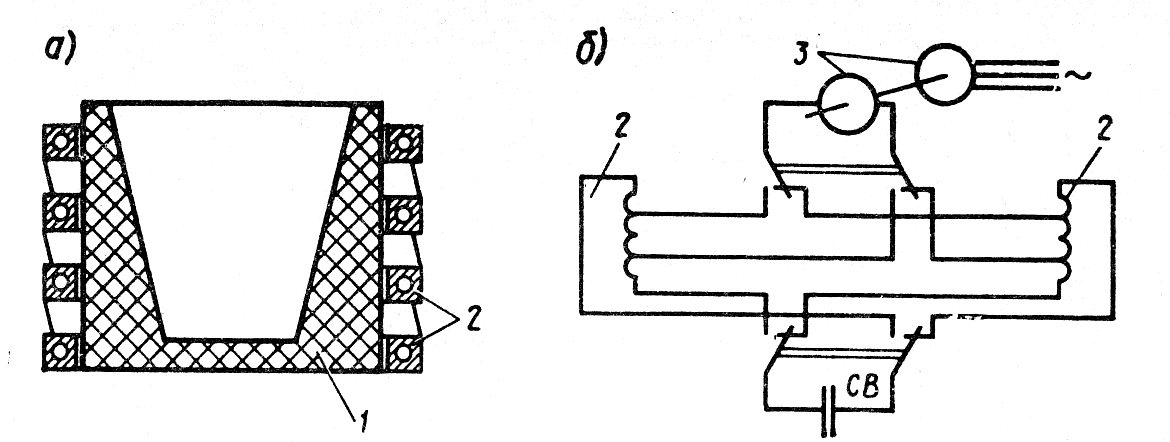

Конструкция тигельной индукционной печи :

Конструкция тигельной индукционной печи очень проста без сердечника, как показано на рисунке ниже. Печь индукционного нагрева без сердечника состоит из керамического тигля цилиндрической формы, окруженного катушками, которые действуют как первичная обмотка трансформатора, как показано ниже. Нагреваемая шихта хранится в тигле и действует как вторичная обмотка трансформатора.

Работа индукционной печи без сердечника :

Когда питание переменного тока подается на катушки индукционной печи, катушки создают переменный поток. Поток, создаваемый первичной обмоткой, будет индуцировать вихревые токи в заряде. Эти вихревые токи нагревают шихту до точки плавления, а также создают электромагнитные силы, вызывающие перемешивающее действие, необходимое для получения однородного качества металла. Вихревой ток, возникающий в любой магнитной цепи, определяется выражением

W _e ∝ B _m ² f ²

Где B _m — максимальная плотность потока, f — частота, а W _e — потери на вихревые токи.

Из-за отсутствия сердечника в индукционных печах этого типа плотность потока будет низкой. Чтобы компенсировать эту низкую плотность потока, следует увеличить частоту тока, подаваемого на первичную обмотку, что необходимо для наведения требуемого напряжения во вторичной обмотке.

Но при работе печи на токе высокой частоты из-за скин-эффекта действующее сопротивление катушки увеличивается, что увеличивает потери в меди. Увеличение потерь увеличивает температуру первичной обмотки, что, в свою очередь, требует искусственного охлаждения обмотки. Для достижения достаточного охлаждения первичной обмотки используются змеевики, состоящие из полых медных трубок, по которым циркулирует охлаждающая вода.

В печах этого типа используются изолированные опорные конструкции, чтобы ток, протекающий в катушке, не вызывал вихревых токов в опорной конструкции, что приводит к снижению эффективности.

Конструкция индукционной печи без тигля такова, что поддерживается минимальное магнитное поле рассеяния. Частота тока первичной обмотки, пригодная для работы печи, может быть известна из формулы проникновения.

Где,

ρ = Удельное сопротивление расплавленной шихты,
f = Частота в Гц,
μ = Проницаемость материала,
t = Толщина, до которой проник ток в металле.

Преимущества тигельной индукционной печи:

Они быстро работают.
Может использоваться точный контроль мощности в шихте, и, таким образом, однородное качество получаемого продукта недостижимо каким-либо другим методом.
Отсутствие грязи, дыма, шума и т.д.
Можно использовать тигель любой формы.
Вихревой ток в заряде приводит к автоматическому перемешиванию.
Стоимость монтажа тигельной печи меньше.
Стоимость эксплуатации также низкая.
Индукционная печь без тигельного стержня может эксплуатироваться с перерывами, так как нет потерь времени на прогрев.

Применение индукционной печи без тигельного стержня:

Этот тип печи используется для производства стали, а также для плавки цветных металлов, таких как латунь, бронза, медь, алюминий, магний и т. д.
Они также используется для специальных применений, таких как вакуумная плавка, дуплексирование стали и нагрев загрузок из непроводящих материалов с использованием проводящих тиглей.

Если нагреваемая шихта изготовлена из непроводящего материала, то используются тигли из проводящего материала, которые действуют как вторичные. Принимая во внимание, что если нагреваемая шихта состоит из проводящего материала, то тигель может быть либо из проводящего, либо из непроводящего материала (в основном из непроводящего материала).

Низкочастотная индукционная печь | СИНФОНИЯ ИНЖИНИРИНГ КО. ООО

Сплавление большого количества и высокая способность смешивания.
Простая в использовании печь, поскольку можно использовать промышленный источник питания и не требуется преобразователь частоты.

Особенности низкочастотной индукционной печи

Прочный и долговечный корпус печи с кожухом

Корпус печи, состоящий из толстого стального листа, обладает высокой жесткостью и подходит для использования в течение длительного времени с частыми наклонами.
Стальной кожух защищает нагревательный змеевик от резки отходов или разбрызгивания расплавленного металла.

Простая замена катушки благодаря компактной конструкции катушки.

Пользователи могут легко заменить блок катушки, который собирается собственным прочным зажимом.

Высоконадежная изоляция катушки

В нагревательном змеевике используется высококачественная формованная изоляция из силиконового каучука и слюдяная изоляция класса H, что предотвращает короткое замыкание, вызывающее конденсацию росы, отходы резки и т. д.
Наружная поверхность катушки имеет два слоя специальной изоляции.

Безопасное и надежное гидравлическое опрокидывающее устройство

Опрокидывающее устройство использует гидравлическую систему плавного хода и гидравлическую жидкость пожаробезопасного класса.

Высоконадежное устройство обнаружения утечек металла

Используется уникальный метод замазки специальных электродов между катушками цемента, а также высокочастотной печи.

Конфигурация устройства/Схема главной цепи

Конфигурация устройства

Операция открывания-закрывания крышки печи гидравлическим давлением не является обязательной.

Схема главной цепи

Система охлаждения

Открытый корпус (стандарт)

Закрытый корпус (опция)

Характеристики

Для плавки чугуна

Время плавки и потребляемая мощность достигаются при достаточной работе печи с горячей футеровкой и выплавке охлажденных материалов до 1500℃ и выпуске расплавленного металла примерно на 1/3 объема печи каждый раз время.

Скорость нагрева и потребляемая мощность при нагреве означают, что расплавленный металл нагревается до 100 градусов в течение времени от 1300 градусов до 1500 градусов. В любом случае время или электроэнергия, необходимые для загрузки/разгрузки, удаления шлака, корректировки ингредиентов, измерения температуры и т.
