Производство индукционных нагревателей и другого оборудования (установки ТВЧ, индукторы, охладители воды)
Выпуск индукционных нагревателей металла Проминдуктор ТМ ведет с 1993 года. Сегодня он налажен на заводе полного цикла, расположенном на юго-западе КНР, в долине р. Миньцзян, городе Чэнду, который является административным центром провинции Сычуань. Здесь же располагается исследовательская лаборатория и конструкторско-проектное бюро. Общая площадь мощностей – 1500 м³.
Специалисты завода создали свою технологию производства индукционных нагревателей металла, продолжают совершенствовать ее.
Все инновационные достижения сразу внедряются в производство. Учитываем и мировые разработки. Берем все самое лучшее.
В 2012 году Проминдуктор ТМ и одно из самых передовых научно-производственных предприятий КНР с 20-летним опытом работы подписали соглашение о сотрудничестве в сфере производства промышленного индукционного оборудования.
Наращивание объемов выпуска потребовало технического перевооружения, которое и было проведено в 2013 году.
Полная модернизация производственных мощностей предприятия позволила наладить выпуск практически всего основного спектра промышленного индукционного оборудования, отвечающего современным требованиям экономичности, надежности и безопасности.

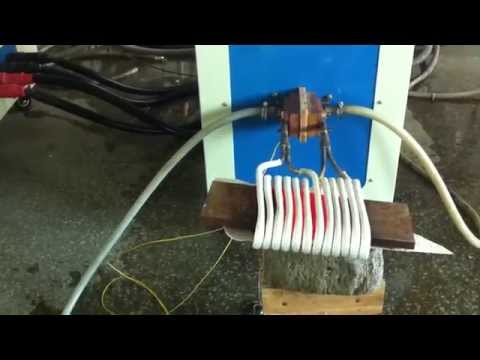

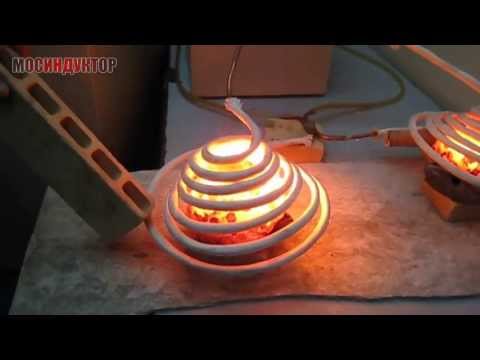

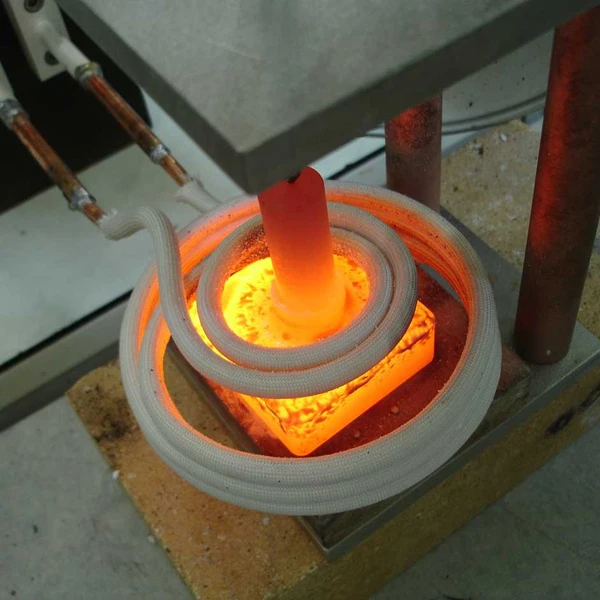

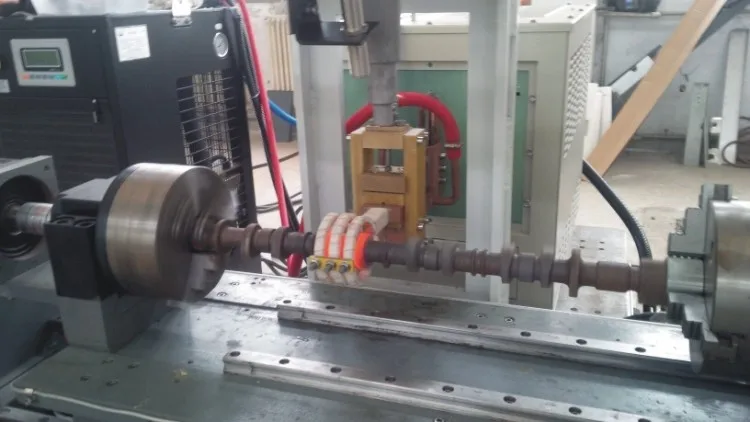

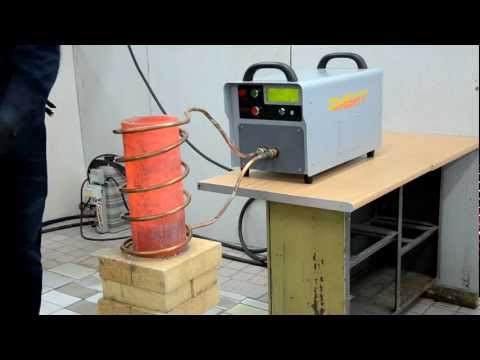

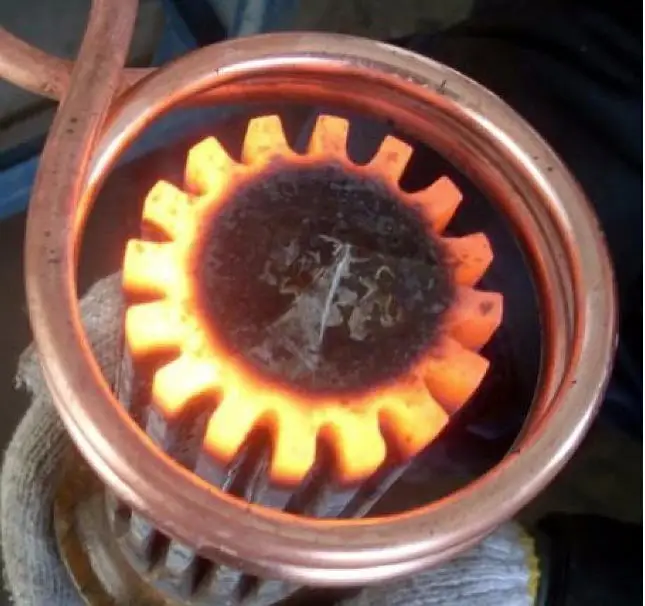

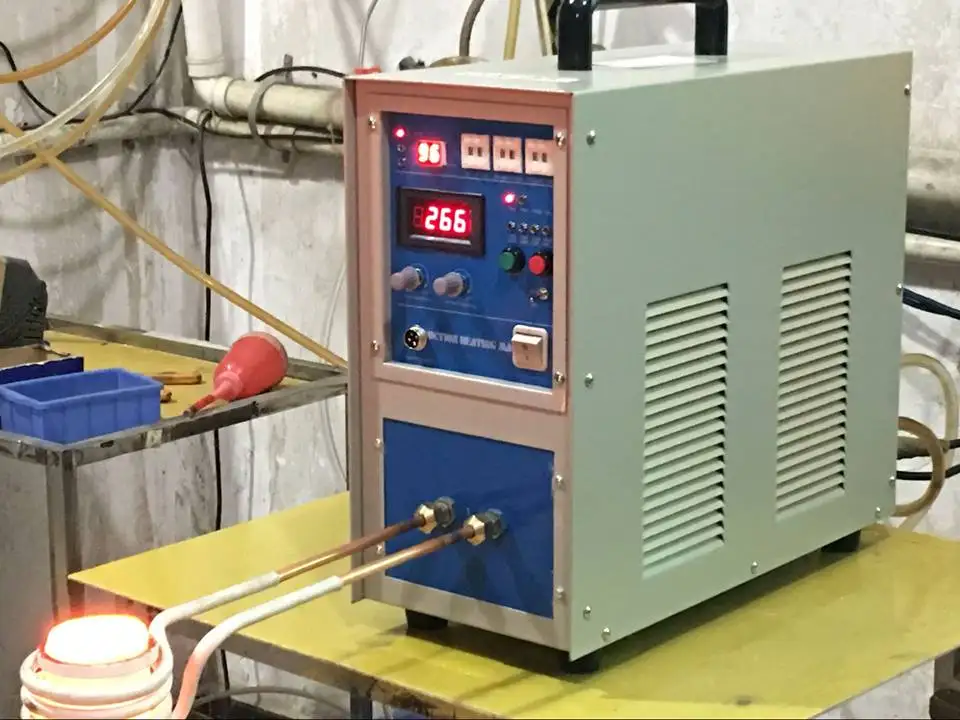

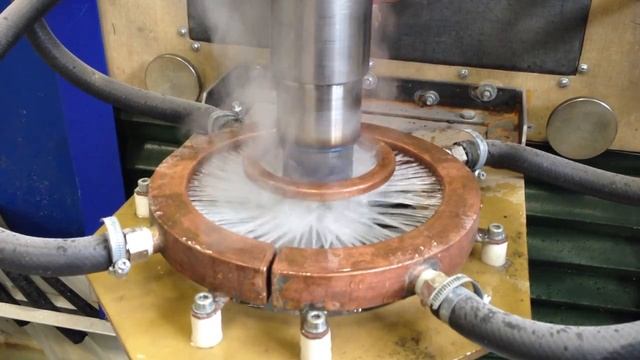

Завод предлагает все виды нагревателей металла – для кузнечного нагрева, закалки, штамповки, плавки, нагрева текучих сред, термообработки сварных соединений и других целей. С 2015 года установки получили новый, более современный и привлекательный дизайн.
Мощности предприятия оснащены станками последних поколений. Большинство процессов компьютеризировано и автоматизировано, включая поэтапный контроль качества.
Богатый опыт персонала, навыки работы и программное обеспечение позволяют нам, меняя предустановки, оперативно выполнять штучные заказы любого уровня сложности под задачи клиента.
При индивидуальном проектировании и производстве цены на эксклюзивные изделия от производителя остаются доступными, значительно не завышаются по отношению к стандартизованным индукционным нагревателями.
На предприятии в общей сложности трудится 150 дипломированных и сертифицированных специалистов, включая квалифицированных инженеров, конструкторов, технологов с огромным опытом. Возраст сотрудников – от 25 до 75 лет.
Все желающие имеют возможность посетить наше предприятие, своими глазами увидеть процесс – от проектирования до производства и контроля ОТК перед отгрузкой.
Характеристика индукционных нагревателей металла марки Проминдуктор
Наши установки позволяют заказчикам забыть об устаревших методах нагрева благодаря внедрению современной индукционной технологии.
При замене прежнего оборудования с КПД 40-50% на инновационные модели от производителя, которые дают КПД 90-95%, меняется культура производства.
Процессы становятся чистыми. Снижается также себестоимость конечного продукта, выпускаемого с помощью нашего оборудования.
Мы всегда гибко реагируем на требования рынка. Наличие собственного проектно-конструкторского отдела и специалистов высшей квалификации позволяет вносить любые конструктивные изменения в типовые решения с учетом потребностей клиента.
Продукция реализуется под официально зарегистрированной торговой маркой Проминдуктор™.
Изделия отгружаются заказчикам со всей территории РФ, поставляется в страны СНГ, ЕАЭС, ЕС, Америку.
С 1993 года было реализовано свыше 5000 установок, которые до сих пор работают по всему миру.
С 2010 года продано 600 единиц. Их них 4 дали сбой и потребовали ремонта. Процент отказов предельно низкий!
Помимо отдельных установок мы предлагаем разработку комплексных решений для предприятий-заказчиков. Обеспечиваем сочетаемость техники по всем параметрам (режим работы, производительность, энергопотребление, монтажные и присоединительные размеры, пр.
). Оборудование марки Проминдуктор сертифицировано в соответствии с ISO9001. Оно отличается:
высокой степенью надежности, отказоустойчивостью; экономичностью и длительным сроком эксплуатации;
защищенностью от негативных технических и технологических факторов; современной степенью автоматизации и пожарной безопасности;
адаптированностью к эксплуатируемым агрегатам, комплексам, линиям и цехам предприятия-заказчика; простотой интеграцией, без демонтажа и реконструкции существующего оборудования, систем;
высоким качеством, экологической стабильностью и комфортностью условий труда мастеров; оптимальной себестоимостью и, как следствие – доступностью цен для потребителя на фоне аналогов.
Параметры производства
Площадь 1500 м3
Сотрудников 150 чел
Год основания 1993
Ø Изделия марки Проминдуктор™ реализуются с письменной гарантией производителя.
Ø Наработка на отказ – 5-7 лет (первая поломка возможна только после истечения этого периода).
Ø Прикладываем инструкцию и другие печатные материалы, организуем встречи с техническим и коммерческим персоналом.
Ø Оперативно поставляем комплектующие, расходные материалы.
Ø Обеспечиваем гарантийное и послегарантийное обслуживание (в случае ремонта он проводится за 1-2 дня), срочную замену при отказе, всестороннюю клиентскую поддержку.
На нашем складе всегда присутствует оптимальный запас стандартизованного под самый широкий спектр задач оборудования, поэтому отгрузка из наличия возможна сразу после подтверждения менеджера. На сайте представлен калькулятор, если вы хотите самостоятельно подобрать нужный вам индукционный нагреватель металла. Если вы не уверены в точности расчетов, наш специалист выполнит их по вашей заявке.
Вашему предприятию требуется надежный индукционный нагреватель металла, индивидуальное или комплексное решение, но вы не готовы переплачивать за зарубежные аналоги и бренды?
Обращайтесь в Проминдуктор по телефону, е-мейл, непосредственно с сайта!
Индукционный нагреватель МИКРОША-3000 от производителя
Индукционный нагреватель
МИКРОША-3000, разработанный и производимый компанией НАША ЭЛЕКТРОНИКА, является
дальнейшим развитием идеи, заложенной в МИКРОШЕ-2000, т.
е. предназначен для
нагрева металлических деталей: гаек, болтов, рычагов, тяг и плоских железных
поверхностей под действием переменного магнитного поля в индукторе, для
ТВЧ нагрева небольших заготовок для закалки, а так же для нагрева и сгибания
металлических прутков. В варианте индукционной мини-печи для плавки золота
МИКРОША-3000 в графитовом тигле позволяет развивать температуру более 1300
град. С. Принцип действия основан на создании вихревых токов в нагреваемой
детали, а так как металл оказывает значительное сопротивление проходящему через
него электрическому току, то и раскаляется, поглощая энергию поля
излучателя. Графит ведет себя аналогично металлу, нагреваясь в поле
индуктора, что позволяет плавить немагнитные металлы в тигле.
Опыт производства
МИКРОШИ-2000 показал, что для некоторых применений, кроме автосервиса,
продолжительности его работы до срабатывания термозащиты недостаточно. Тому
яркий пример разгибания «Автореаниматором» жигулевской пружины.
Понятно, что
при создании МИКРОШИ-2000 мы исходили из главной задачи – минимизация габаритов
прибора в наибольшей степени. Даже на такой маленький аппаратик мы получали
комментарии в стиле «а как же подлезть в БМВ к выхлопному коллектору?» Тем не
менее он со своими задачами справляется прекрасно, гайки греет на «ура»,
подлезть везде возможно, но вот для конвейерного сгибания прутков и
использования в варианте индукционной мини-печки малопригоден, т.к. неизбежно
перегревается.
В МИКРОШЕ-3000
установлен более мощный ВЧ трансформатор, первичная обмотка выполнена из
заводского литцендрата ЛЭЛД-155 1075х0,071 (1075 изолированных проводочков
диаметром 0,071мм), вторичная сечением 30 мм кв, выводы на латунные болты М8,
как в МИКРОШЕ-15-8. Вентилятор 92х92х25мм, 24Вх0,3А обеспечивает охлаждение
всех электронных компонентов в достаточной степени для непрерывной работы
аппарата под нагрузкой. Индукторы для МИКРОШИ-3000 изготовлены из медной трубки
и требуют водяного охлаждения.
к. процесс несколько затянется, по сравнению с гайкой.Нагреватель имеет регулировку мощности и гнездо для подключения педали управления. По заказу возможно укомплектование кнопкой на ручку. Выводы кнопки подключаются в то же самое гнездо для педали (внешнее управление).
Аппарат
индукционного нагрева МИКРОША-3000 комплектуется одним индуктором из медной
трубки диаметром Ф=6 мм. К нему подходят такие же индукторы, как и для
МИКРОШИ-15-8-ВЧ. Для нагрева заготовок диаметром менее 15 мм индукторы
изготавливаются из трубки Ф=4 мм, выводы индукторов из трубки Ф=6 мм
припаиваются твердым медно-фосфорным припоем к спирали из трубки Ф=4 мм.
Изолирующий чулок комбинированный: ШК-4
+ ШК-6. Плоский спиральный индуктор, в
зависимости от необходимой степени концентрации энергии, возможно изготавливать
как из трубки Ф=4 мм, так и из больших диаметров. Спираль из трубки Ф=4 мм без
водяного охлаждения перегорает примерно через 5 сек после подачи тока, т.
к.
трубка тонкостенная, в отличие от проволоки. Возможно использование и гибкого
индуктора, как в МИКРОШЕ-2000, только с кабельными наконечниками М8 для
крепления к болтам передней панели. Главное условие при этом – не доводить
перегрев гибкого индуктора и болтов до порчи текстолита панели. Концентрацию
энергии нагревателя можно увеличить, уменьшив площадь нагрева. Например
индуктор из трубки Ф=6 мм с внутренним диаметром Ф=20 мм в стандартном исполнении имеет 8 витков. Общая длина нагреваемой
детали 60 мм. Короче сделать нельзя, т.к. индуктивность будет слишком мала и
отдача прибора по мощности снизится. Для сохранения требуемой величины
диапазона индуктивности и уменьшения длины намотки необходимо наматывать трубку
в 2 слоя: первый слой 3 витка и следующий 2 витка. При такой намотке
индуктивность примерно будет соответствовать оптимальной, а длина нагреваемого
участка уже будет около 20 мм и
отдаваемая микрошей мощность сконцентрируется на меньшую площадь, т.
о. плотность
мощности будет увеличена. Если индуктор будет слишком “коротким”, т.е. например 1 виток маленького диаметра, то МИКРОША-3000 воспримет это как КЗ между выводными болтами (КЗ вторички трансформатора) и просто не будет греть. Не составляет проблем самостоятельно изготовить
требуемый индуктор, была бы трубка и оправка для намотки. В случае отклонения
количества витков от оптимального, аппарат автоматически подстроит частоту под новые
параметры контура в пределах 20 – 50 кГц, но в любом случае мы изготовим любой
индуктор под ваши задачи, в том случае, если эти задачи выполнимы при данной
мощности индукционного нагревателя.
ВО ИЗБЕЖАНИЕ ОШИБКИ ВЫБОРА: МИКРОША-3000 НЕ ПРЕДНАЗНАЧЕН ДЛЯ НАПАЙКИ ТВЕРДОСПЛАВНЫХ ПЛАСТИН НА ТОКАРНЫЕ РЕЗЦЫ, ДЛЯ ЭТОГО ЕГО МОЩНОСТИ НЕДОСТАТОЧНО.
Печатная плата
МИКРОШИ-3000 покрывается, как и на всех наших аппаратах, компаундом
«Виксинт-ПК68», защищающим плату от пыли и грязи. На индукторы надет
чулок-трубка из керамической жаростойкой нити для изоляции витков между собой и
деталью.
В случае истирания нитей и короткого замыкания между витками
индукционному нагревателю ничего не грозит, однако греть не будет. МИКРОША-3000
имеет защиту и от КЗ и от случайного включения без индуктора-излучателя, а
небольшие габариты индукционного нагревателя позволяют работать прибором как в настольном
варианте, так и в мобильном.
Комплект поставки:
– индукционный нагреватель (аппарат),
– индуктор диаметром 20 мм, либо нужный вам диаметр, указанный вами при оформлении заказа в интернет-магазине,
– паспорт.
Страна производства -
Россия
Производитель – разработано и произведено компанией НАША
ЭЛЕКТРОНИКА.
ВНИМАНИЕ ! ОРИГИНАЛЬНОЕ
СХЕМОТЕХНИЧЕСКОЕ РЕШЕНИЕ ЗАПАТЕНТОВАНО. КОПИРОВАНИЕ И КЛОНИРОВАНИЕ С ЦЕЛЬЮ
ПРОДАЖИ ПРЕСЛЕДУЕТСЯ ПО ЗАКОНУ.
