4 идеи как сделать ИК паяльник из автомобильного прикуривателя

Наверняка, у многих дома имеется классический электрический паяльник с жалом (у кого-то, возможно, даже есть раритетные модели из СССР), но работать ими не всегда удобно. А иногда и не имеет никакого смысла.

Мы хотим предложить альтернативный вариант — электрический ИК паяльник, собранный из автомобильного прикуривателя.

Самоделка будет полезна для тех, кто занимается электроникой в домашних условиях на любительском и полупрофессиональном уровне.

Содержание

Электропаяльник для работы с smd компонентами

Данная версия паяльника оснащена захватом для деталей, что очень упрощает работу.

Необходимые материалы:

• пинцет;
• автомобильный прикуриватель;
• металлическая полоса;
• две деревяшки.

Своим личным опытом изготовления самодельного электропаяльника для выпаивания smd компонентов поделился автор YouTube канала Mextraf.

Основные этапы работ

Первым делом в пинцете необходимо будет высверлить отверстие. Потом по бокам приклеиваем к нему две деревянные заготовки.

Далее нам потребуется кусок металлическая полосы.

Конец заготовки нужно скрутить, как показано на фото ниже. Это можно сделать плоскогубцами или в слесарных тисках.

На следующем этапе берем автомобильный прикуриватель. Разбираем его и извлекаем нагревательный элемент.

Предварительно в полосе необходимо просверлить отверстие для болта. Дополнительно крепим медную проволоку.

После этого крепим металлическую полосу с нагревательным элементом к пинцету и подсоединяем один из питающих проводов.

В завершении останется только «встроить» в электроцепь кнопку включения/выключения, соединив ее с оставшимся медным проводом.

Видео по теме

Подробно о том, как изготовить своими руками удобный электропаяльник для работы с smd компонентами, вы можете посмотреть в авторском видеоролике ниже. Спасибо за внимание.

Homemade Innovation that will help you a lot , you Can Do it yourself

Инфракрасный паяльник из автомобильного прикуривателя

Для изготовления этого самодельного приспособления понадобится автомобильный прикуриватель и блок питания на 12В и 5а.

В данном обзоре автор делает инфракрасный паяльник, при помощи которого можно легко припаять SMD-детали, и в то же время не повредить плату.

Первым делом необходимо будет разобрать автомобильный прикуриватель на запчасти.

Для изготовления самодельного ИК паяльника потребуется только нагревательный элемент, который находится внутри корпуса.

Основные этапы работ

Берем кусок металлической трубки подходящей длины и вставляем в него нагревательный элемент прикуривателя.

Далее потребуется кусок стальной проволоки (можно использовать канцелярскую скрепку, предварительно выпрямив ее).

Стальную проволоку нужно намотать на верхнюю часть, чуть ниже нагревательного элемента.

На конец проволоки автор надевает отрезок трубки, а затем — клемму.

На основную трубку надеваем кусок полипропиленовой трубы, фиксируем к ней тонкую трубку с помощью стяжек (двух штук будет достаточно).

В ПП трубе нужно просверлить отверстие, в которое вставляем двухжильный провод.

Одну жилу необходимо подключить к клемме, а вторую — к задней части корпуса, в котором установлен нагревательный элемент.

Куда подключать «+» или «-» принципиального значения не имеет.

Ручку паяльника обматываем изолентой (тряпичной или ПВХ), устанавливаем заглушку и подключаем провод к БП.

Видео по теме

Подробно о том, как сделать инфракрасный паяльник из автомобильного прикуривателя, смотрите в видеоролике на сайте.

Homemade invention — How to make an IR soldering iron

Инфракрасный паяльник для работы с печатными платами

Чтобы демонтировать SMD-компонент с печатной платы, не повредив при этом рабочие элементы дорожки, теоретически можно использовать и стандартный бытовой электропаяльник с тонким жалом.

Но это не самая лучшая идея.

Обычно для таких «деликатных» работ применяются профессиональные паяльные станции или фены.

Вот только стоят они недешево, и поэтому покупать их ради выполнения разовых работ — нецелесообразно. Тут мы с вами полностью согласны.

Впрочем, есть альтернативный вариант — можно изготовить своими руками самодельный инфракрасный паяльник.

Не стоит пугаться этого «страшного» названия. На самом деле приспособление очень простое. И сделать его своими руками под силу каждому. Главное, как говорится, — это желание.

Возможно, вам также интересно будет прочитать статью: как сделать универсальную струбцину для рабочего верстака.

Что представляет собой самоделка: основные элементы конструкции

Самодельный ИК-паяльник состоит из деревянной ручки, на одном конце которой крепится нагревательный элемента с керамическим изолятором. На другом — штекер для подключения к блоку питания.

Какие материалы потребуются

• автомобильный прикуриватель;
• деревянный брусок;
• электрические провода;
• канцелярский скрепки;
• блок питания;
• разъем для подключения к БП.

Пошаговый процесс изготовления мини ИК паяльника

Сначала необходимо будет разобрать автомобильный прикуриватель. От него нам потребуются всего три детали: шпилька с нагревательным элементом, керамический изолятор и металлическая крышечка с отверстием.

Затем берем две канцелярских скрепки из металла. Выпрямляем их, после чего на конце каждой проволочки делаем колечки.

Далее приступаем к сборке. На внутреннюю сторону нагревательного элемента надеваем первую проволочку с колечком.

Потом надеваем на шпильку керамический изолятор и металлическую крышечку. Сверху — надеваем вторую проволочку с колечком. Фиксируем ее гайкой.

На проволоку надеваем термоусадку, оставив оголенными только концы. Надеваем на проволочки соединительные клеммники.

Из деревянного брусочка изготавливаем деревянную ручку. По бокам вырезаем продольные пазы, в которые укладываем проволочки. Фиксируем их с помощью синей изолентой.

На последнем этапе останется только вставить в свободные отверстия клеммников концы проводов со штекером.

Подготавливаем блок питания, и можно приступать к тестовым испытания. Со своей задачей ИК-паяльник справляется отлично!

Преимущества и недостатки инфракрасного паяльника

У этого приспособления есть два плюса.

Во-первых, ИК-паяльник имеет компактные размеры, и удобно лежит в руке. Во-вторых, затраты на его изготовление минимальны. И для многих мастеров — это имеет важное значение.

При этом приспособление отлично справляется со своей задачей. Этот паяльник смело можно использовать для демонтажа SMD-компонент с печатной платы, а также для других паяльных работ.

Например, чтобы аккуратно выпаять светодиоды с поверхности ленты.

Самодельный паяльник из автомобильного прикуривателя

В этом обзоре автор показывает, как изготовить своими руками компактный инфракрасный паяльник, используя для этого подручные материалы.

В данном случае подручным материалом для изготовления паяльника является обычный автомобильный прикуриватель.

Для выпаивания деталей из микросхем и других несложных работ в домашних условиях такой паяльник станет отличным вариантом.

Первым делом необходимо будет разобрать зажигалку от автомобильного прикуривателя на отдельные элементы.

Основные этапы работ

На следующем этапе потребуются две стальные скрепки большого размера. В данном случае канцелярские скрепки будут выступать в качестве несущих токопроводящих контактов.

Для этого их нужно разогнуть. Потом на концах нужно будет загнуть кольца разного диаметра.

После этого собираем зажигалку прикуривателя в обратном порядке, но уже вместе с ранее подготовленными заготовками из 2-х канцелярских скрепок.

Рукоятку для паяльника автор изготавливает из небольшой деревянной заготовки.

В ней по бокам нужно сделать две продольные канавки, в которые будут укладываться токопроводящие контакты из скрепки.

Далее изолируем токопроводящие контакты при помощи термоусадочной трубки. На концах контактов закрепляем соединительные клеммы для проводов.

На последнем этапе останется только соединить вместе деревянную рукоятку и нагревательный элемент, а также подключить разъем для блока питания.

Видео по теме

Подробно о том, как своими руками изготовить самодельный паяльник из автомобильного прикуривателя, смотрите в видеоролике ниже.

Андрей Васильев

Задать вопрос

Инфракрасным паяльная станция в категории “Промышленное оборудование и станки”

Инфракрасная паяльная станция ACHI IR-PRO-SC

На складе в г. Львов

Доставка по Украине

41 871.25 грн

44 075 грн

Купить

Инфракрасная паяльная станция ACHI IR-6500

На складе в г. Львов

Доставка по Украине

30 186.25 грн

31 775 грн

Купить

Оригинальная мини-электрическая паяльная станция TS100 65 Вт, цифровой дисплей с регулируемой температурой

Доставка из г. Одесса

3 799 грн

Купить

Паяльная станция Gordak 863 3 в 1 термовоздушный фен, паяльник, инфракрасный нижний подогреватель

Доставка по Украине

4 899. 71 грн

6 901 грн

Купить

Инфракрасная паяльная станция ACHI IR-PRO-SC USB (программируемая, с ИК пушкой, большим ИК преднагревателем и

Доставка по Украине

38 119 — 38 300 грн

от 2 продавцов

38 119 грн

44 980.42 грн

Купить

Инфракрасная паяльная станция ACHI IR6500 программируемая ИК пушка с регулируемым штативом, держателем плат,

Доставка по Украине

26 999 — 27 150 грн

от 2 продавцов

26 999 грн

31 858.82 грн

Купить

Инфракрасная паяльная станция YIHUA 1000B, 1450Вт, 100~480°С

Доставка из г. Киев

20 070 грн

Купить

Паяльная станция инфракрасная ACHI IR-PRO-SC USB (программируемая, с ИК пушкой, большим ИК преднагревателем и держателем плат)

Доставка по Украине

38 311 грн

Купить

Паяльная станция инфракрасная ACHI IR6500 программируемая ИК пушка с регулируемым штативом, держателем плат, нижним подогревом

Доставка по Украине

27 157 грн

Купить

Паяльная станция инфракрасная 1450Вт 100-480°С с керамическим нагревателем YIHUA 1000B

На складе в г. Киев

Доставка по Украине

23 241.46 грн

24 464.70 грн

Купить

Инфракрасная паяльная станция ACHI IR6500

Доставка по Украине

39 900 грн

Купить

Инфракрасная паяльная станция AOYUE 710

Доставка по Украине

53 258.90 грн

Купить

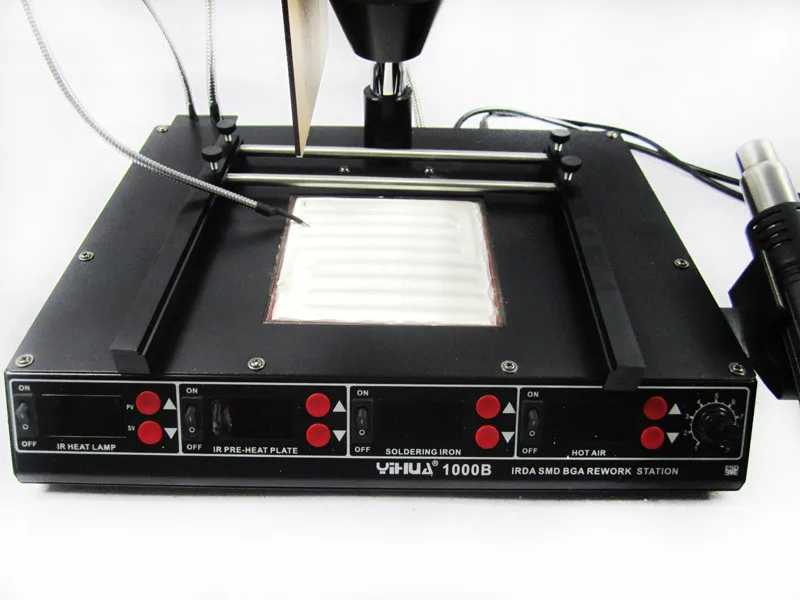

Инфракрасная паяльная станция YIHUA 1000B
