Измерительный инструмент для всего, что требует измерений

Выберите страну

Выберите регион

Выберите город

Поговорку «Семь раз отмерь — один раз отрежь», наверное, вспоминают чаще других. И вместе с ней из глубин памяти всплывает деревянная линейка, ножницы, испорченный лист бумаги и детское горе. А вот у тех, кто занимается составлением коммерческих предложений и монтажом, эта пословица ассоциируется с упущенной прибылью и испорченными материалами. Как избавиться от неприятных ассоциаций? Выход один — в правильном использовании надлежащим образом подобранного измерительного инструмента.

В этом материале мы рассмотрим измерительные инструменты и приборы, как классические, так и новомодные.

Новые технологии помогают проводить измерения не только точнее, но и быстрее. В качестве примера таких технологий можно привести электронные шкалы, лазерные указатели, ультразвуковые измерители расстояния. Так, использование электронных шкал вместо механических позволяет существенно расширить набор функций измерительного инструмента за счет встроенных вычислительных возможностей и избавиться от необходимости применения калькулятора. Среди самых важных функций — измерения относительно заданной базы, усреднение результата, вычисление площадей и объемов.

Чаще всего приходится проводить линейные измерения объектов. Классическими инструментами для таких измерений являются рулетка, линейка, штангенциркуль, микрометр и калибр.

Микрометр и штангенциркуль в области монтажа и обслуживания телекоммуникаций применяются редко. Микрометр может использоваться для измерения сечений проводников, а штангенциркуль — для разметки во время слесарных работ (например, при изготовлении крепежных и монтажных отверстий).

Изменились эти инструменты не сильно, но возможность цифрового отсчета появилась и у них. Столь же редко, в основном для определения зазоров при ремонте оргтехники, применяются плоские калибры.

Наибольшей популярностью при измерении протяженных объектов и разметке помещений пользуется рулетка. Пожалуй, она является наиболее часто используемым измерительным инструментом. Приобретая рулетку, первое, на что следует обратить внимание, — это качество полотна. У хороших рулеток полотно изготовлено из гибкой стальной ленты (чем она шире, тем лучше), но за счет поперечного профиля его можно даже на весу выдвинуть из корпуса рулетки и использовать для измерений прямой отрезок длиной до трех метров. Упор в нулевой отметке полотна должен двигаться для обеспечения правильного измерения охватываемого и охватывающего размеров. С целью максимального удобства определения внутренних размеров корпус рулетки обычно делают калиброванным, а результат получают, сложив отсчет по выдвинутому полотну с длиной корпуса.

Если измерения выполняются в основном в вертикальной плоскости, то удобнее применять измерительную штангу (телескопическую линейку). Штанга имеет губки для измерения охватываемого и охватывающего размеров, а также встроенный уровень для вертикального позиционирования.

Для измерения больших длин на поверхности пола или грунта применяется мерное колесо. С его помощью, например, очень удобно измерять протяженность кабельных трасс на улице или размечать место до повреждения кабеля по данным измерений рефлектометра.

Еще один, к сожалению, незаслуженно забытый инструмент может очень помочь при наличии выполненных в масштабе строительных чертежей или планов объекта. Какую бы причудливую конфигурацию ни имела трасса кабельной линии, ее длину, если она обозначена на чертежах, всегда можно измерить с помощью курвиметра. А значит, курвиметр пригодится при оценке стоимости монтажа кабельных систем по плану помещения.

Другое дело, если плана нет, а заказчик хочет, чтобы, окинув взглядом его офис, переполненный людьми и загроможденный мебелью, вы немедленно ответили на вопрос о стоимости предполагаемых монтажных работ, и как можно точнее. В такой ситуации всегда существует риск: если назвать небольшую цифру, то потом увеличить цену будет сложно, если же назвать завышенную сумму, то заказчик может уйти к конкурентам. Проблема решается с помощью ультразвукового или инфракрасного термометра. Эти приборы позволяют за пару минут получить значения всех трех измерений помещения и, если нужно, вычислить его площадь и объем. Измеритель достаточно приставить к стене, направить его в сторону другой стены и нажать на кнопку — и вы узнаете расстояние между ними.

Однако использование измерителей требует определенных навыков и внимательности: в случае сложной формы помещения или наличия в нем колонн можно легко ошибиться. Во избежание ошибки предпочтительнее использовать измерители с лазерным указателем. Чтобы снизить риск ошибки, измерения следует повторить несколько раз в разных точках. Полную же гарантию точного отсчета дает применение прибора с мишенью, устанавливаемой напротив измерителя. Поскольку мишень опознается прибором, то ошибки быть не может. Но и у этого устройства имеется недостаток — для выполнения измерений требуется участие двух человек.

Несколько иной набор инструментов необходим при разметке помещения во время монтажа кабельных каналов. К уже упомянутым рулетке и штанге следует добавить уровень, красящую нить для отбивки трассы, лазерный маяк (если у вас есть на него средства) и детектор неоднородностей.

Хорошо известный пузырьковый уровень тоже не отстает от общей тенденции.

Очень удобны модели со встроенным лазерным указателем — они позволяют без труда разметить вертикальную или горизонтальную линию, углы по 45°. Полученную таким способом или посредством измерений линию наносят на размечаемую поверхность маркером или с помощью красящей нити. Последний способ (отбивка) гораздо удобнее, так как он позволяет нанести ровную линию за несколько секунд — нить фиксируется по краям, натягивается и отпускается.

Лазерный маяк еще более упрощает работу — он устанавливается на одной из стен или на треноге посреди комнаты и выравнивается в горизонтальной плоскости. Причем выравнивание может выполняться вручную или автоматически. С помощью проходящего через развертывающее устройство лазерного луча маяк может рисовать горизонтали и вертикали по всему периметру комнаты.

После разметки трассу для монтажа кабельных каналов необходимо проверить с помощью детекторов на предмет наличия силовой проводки, арматуры или других неоднородностей в местах, выбранных для сверления крепежных отверстий, и оценить глубину их залегания. Применяемые для этих целей приборы позволяют также выявить места расположения элементов каркаса в стенах из гипсокартона.

Иногда при обслуживании телекоммуникационных систем инженерам требуется измерить температуру. Во-первых, это бывает необходимо для поиска вышедших из строя компонентов, во-вторых, — для определения температурных режимов оборудования. Последняя возможность оказывается полезна для проверки качества принудительной вентиляции в шкафах с телекоммуникационным оборудованием. После установки оборудования замеры необходимо произвести в нескольких точках на верхних крышках всех устройств.

Измерение температуры может проводиться контактным (с установкой датчика на измеряемую поверхность) и бесконтактным (посредством измерения интенсивности инфракрасного излучения) способами. При бесконтактном измерении температуры предназначенные для этого приборы могут выдавать численное значение (ИК-термометры) или показывать тепловую картину (тепловизоры).

Бесконтактное измерение температуры используется также электриками для оценки качества контакта на шинах находящихся под напряжением силовых щитов. Чем хуже контакт, тем выше его сопротивление, тем больше падение напряжения, тем сильнее он греется. Знание тепловой картины распределительного щита позволяет немедленно установить места, где плохо закреплен ввод или применяется провод не того сечения.

Для оценки качества работы систем охлаждения оборудования, вентиляции и кондиционирования требуется не только термометр, но и измеритель скорости воздушного потока (анемометр). Иногда они имеют встроенную функцию измерения температуры воздушного потока.

Кроме рассмотренных выше существует широкая гамма редко используемых приборов для измерения других, не менее важных для оценки качества среды обитания человека и функционирования оборудования параметров (влажности, освещенности, уровня шума и т. п.).

Измерители диаметра бурового инструмента

• Цена, руб

• Диапазон измерений, мм

Сбросить

• Главная
• Каталог товаров
• Измерительное оборудование
• Измерители диаметра бурового инструмента

Трехточечные штангенциркули являются инструментами, идеально подходящими для измерения диаметра буровых долот, калибраторов, расширителей и другого бурового инструмента. Трехточечные штангенциркули доступны в 5 моделях, которые охватывают диапазон от 80 мм до 750 мм.

Сортировать:Цена по возрастаниюЦена по убываниюНазвание по возрастаниюНазвание по убыванию

• Веерный измеритель диаметра бурового инструмента 60-160 мм

  Артикул TPC-7508

  • Диапазон измерений, мм:60-160

  32 432.92 e

  Подробнее

• Веерный измеритель диаметра бурового инструмента 130-320 мм

  Артикул TPC-7509

  • Диапазон измерений, мм:130-320

  71″>41 081.71 e

  Подробнее

• Веерный измеритель диаметра бурового инструмента 270-510 мм

  Артикул TPC-7510

  • Диапазон измерений, мм:270-510

  69 190.21 e

  Подробнее

• Измеритель диаметра бурового инструмента 80-130 мм

  Артикул TPC-3823

  • Диапазон измерений, мм:80-130

  80 556.12 e

  Подробнее

• Измеритель диаметра бурового инструмента 130-230 мм

  Артикул TPC-3825

  • Диапазон измерений, мм:130-230

  83 984.04 e

  Подробнее

• Измеритель диаметра бурового инструмента 230-350 мм

  Артикул TPC-3826

  • Диапазон измерений, мм:230-350

  44″>109 693.44 e

  Подробнее

• Измеритель диаметра бурового инструмента 350-480 мм

  Артикул TPC-3827

  • Диапазон измерений, мм:350-480

  169 682.04 e

  Подробнее

• Измеритель диаметра бурового инструмента 480-750 мм

  Артикул TPC-6601

  • Диапазон измерений, мм:480-750

  270 805.68 e

  Подробнее

• Измеритель диаметра бурового инструмента 750-1050 мм

  Артикул TPC-6602

  • Диапазон измерений, мм:750-1050

  466 197.12 e

  Подробнее

Чтобы улучшить работу веб-сайта, мы используем cookie-файлы. Продолжая просмотр, вы соглашаетесь с условиями их использования и размещения.
Более подробная информация о cookie-файлах и отказе от их использования находится в разделе «Политика конфиденциальности»

Принять

Прецизионные измерительные инструменты для измерения валов и отверстий

Эта страница подготовлена ​​для того, чтобы дать краткое представление об устройствах, которые можно использовать для измерения внутреннего диаметра отверстия и наружного диаметра вала. Штангенциркули (цифровые, циферблатные или нониусные), наружные/внутренние микрометры, нутромеры и штифтовые калибры часто используются для измерения и контроля диаметра в машиностроении. Выбор инструмента зависит от требований к точности и измеряемой функции.

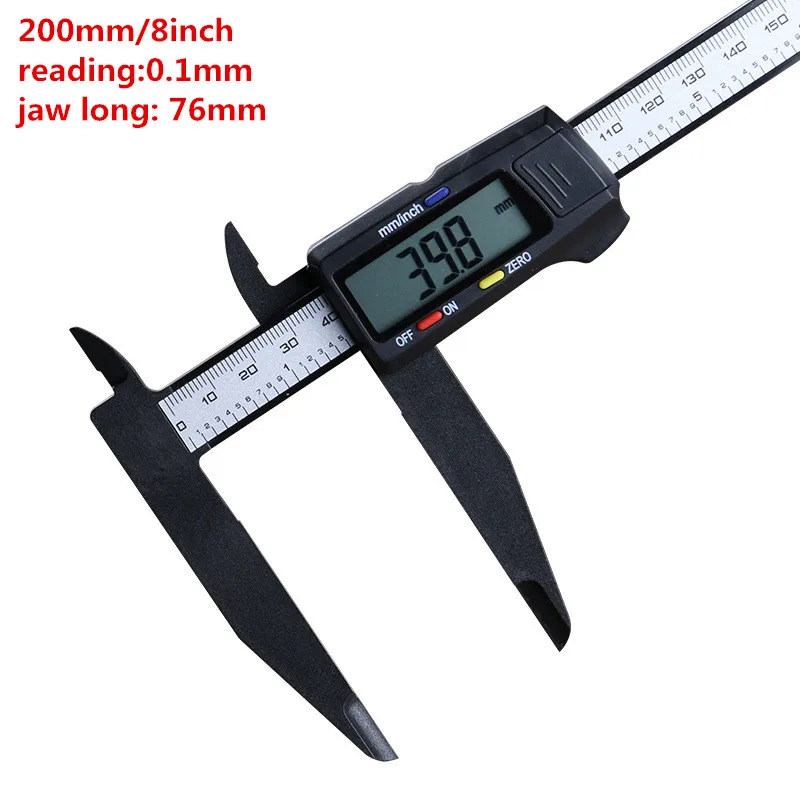

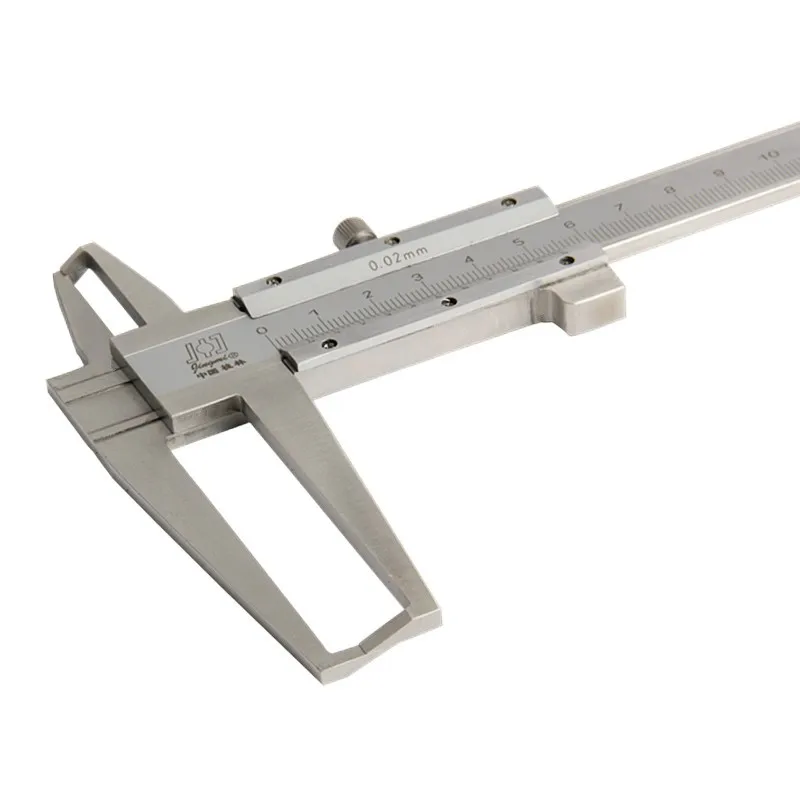

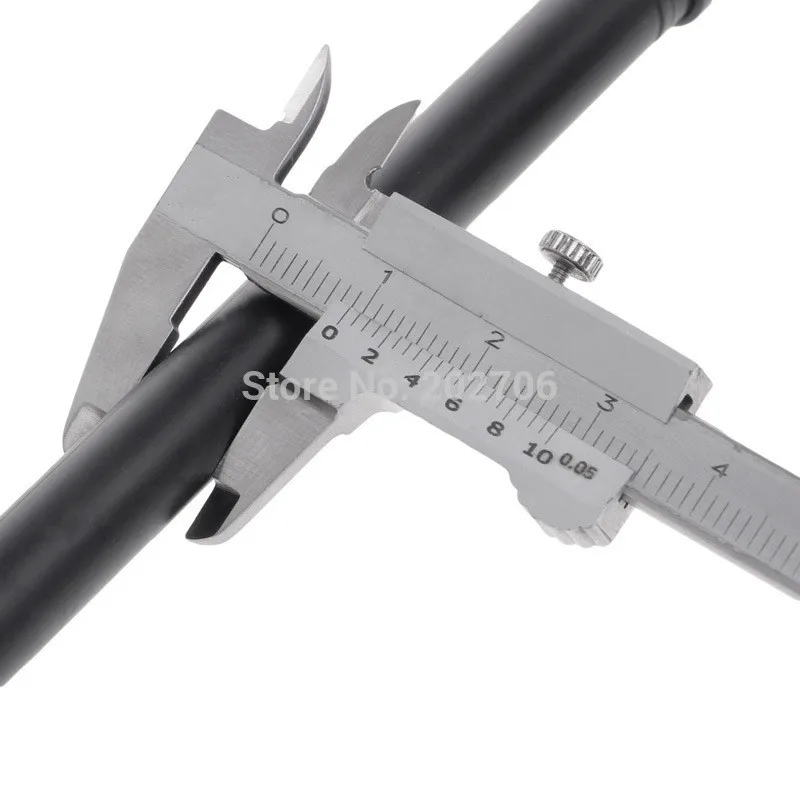

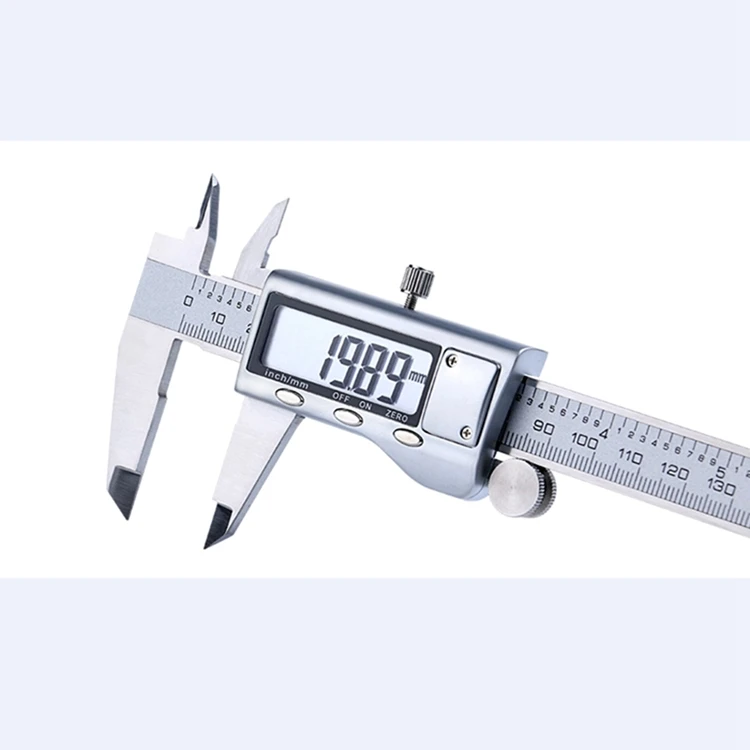

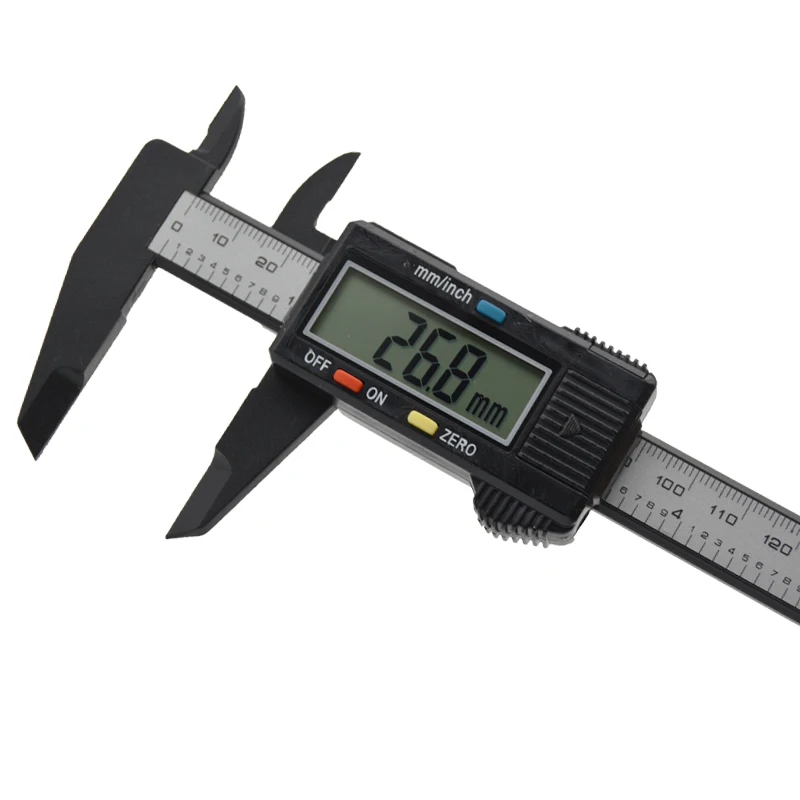

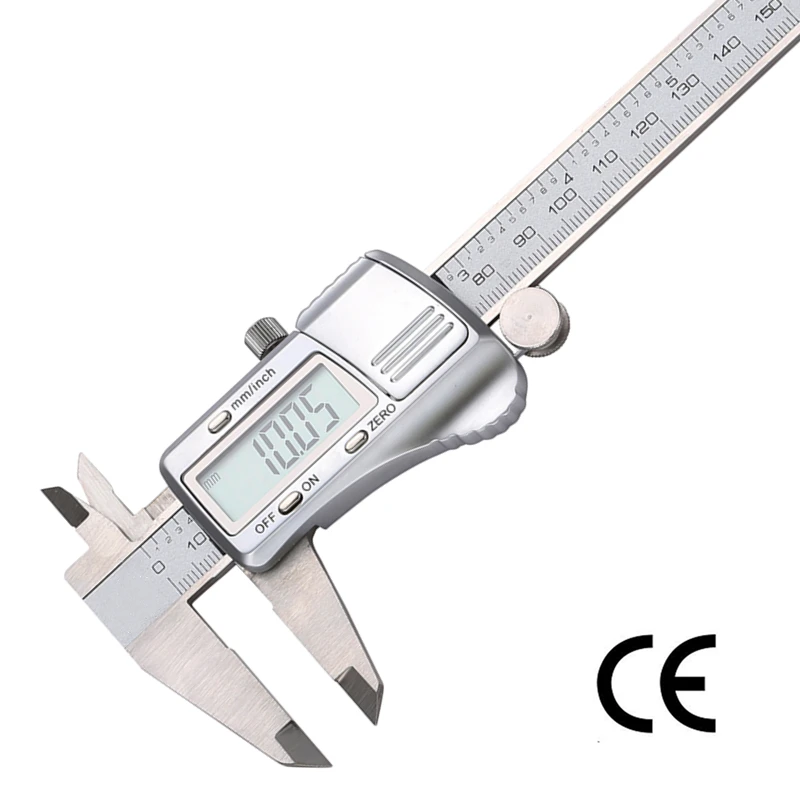

Штангенциркули: Инструмент, используемый для измерения внутреннего и внешнего расстояния (диаметра) и глубины элемента. Существуют различные модели, такие как цифровые, циферблатные и нониусные штангенциркули. Точность измерения штангенциркуля обычно колеблется в пределах +/- 0,001. дюйма до +/- 0,0015 дюйма (+/- 0,02 мм до +/- 0,04 мм). Эти значения зависят от качества штангенциркуля и длины измерения. Существуют различные варианты длины измерения, но обычно используется диапазон от 0 до 6 дюймов (0–150 мм).

Микрометры: точное измерительное устройство для измерения размеров объекта. Он также известен как микрометрический винтовой калибр, поскольку внутри микрометра находится калиброванный винт. Основными типами являются наружные, внутренние и глубинные микрометры. Наружные микрометры применяют для измерения диаметра и толщины валов, проволоки, пластин. Нутромеры используются для измерения диаметра отверстий. Глубиномеры используются для измерения глубины отверстий, пазов, буртиков. Точность измерения микрометров находится в пределах +/- 0,00005 дюйма до +/- 0,001 дюйма (от +/- 0,001 мм до +/- 0,02 мм). Значение точности зависит от типа микрометра, качества и диапазона измерения.

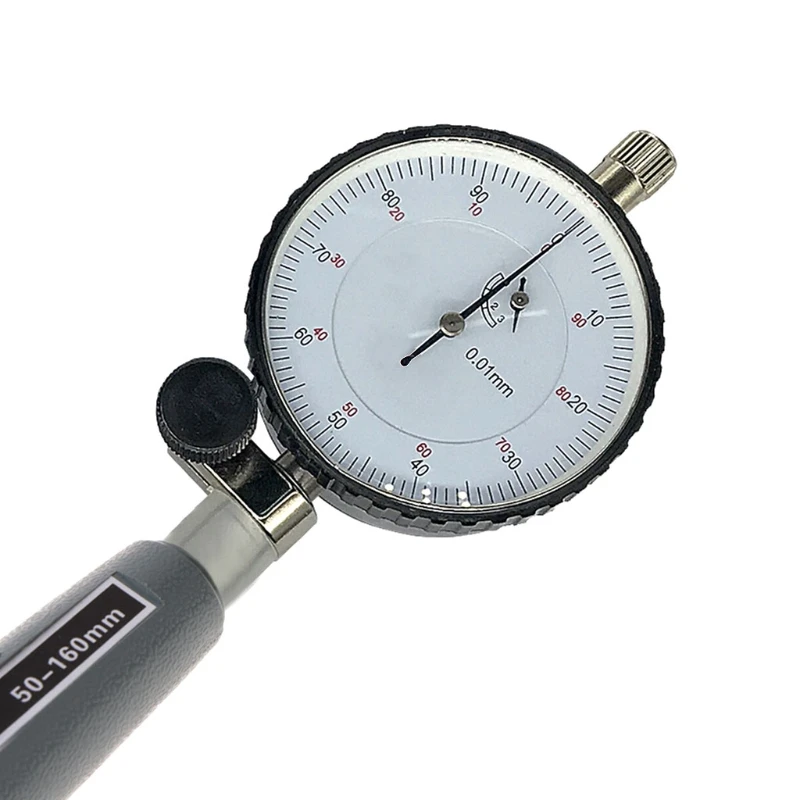

Нутромер: инструмент для измерения диаметра цилиндров, труб и подшипников. Существуют различные типы нутромеров, которые можно классифицировать как циферблатные нутромеры и нутромеры с переносом. Переносные нутромеры состоят из телескопического калибра и малых калибров. В нутромеров переходного типа есть на инструменте нет шкалы. После измерения нутромером переносного типа расстояние между контактами калибра измеряют штангенциркулем или микрометром. В случае нутромера со шкалой измерение считывается со шкалы. Существуют различные варианты длины измерения.

Pin Gauges: эти инструменты используются для проверки пределов размера отверстия. Штифтовые калибры представляют собой металлические заглушки с прецизионной механической обработкой, и существуют разные классы точности. Штифты могут быть штифтами с допуском «плюс» или «минус». Чаще всего используются «минусовые» калибровочные штифты. Измерение GO/NOGO должно выполняться с помощью штифтовых калибров для проверки верхнего и нижнего пределов дыра.

Артикул:

• Oberg.E, Jones.D.J., Holbrook L.H., Ryffel H.H., (2012). Справочник по машинам . 29-й выпуск. Индастриал Пресс Инк. , стр. 675 – 732

МИТУТОЙО | Информация о продукте

• Главная
• Информация о продукте [Инструменты для измерения внутреннего диаметра]

Holtest

• Позволяет стабильно измерять внутренний диаметр малых отверстий с двумя или тремя контактными точками.

• Технические характеристики

Borematic Holtest

• Позволяет стабильно измерять внутренние диаметры с помощью трех контактных точек.

• Технические характеристики

Микрометр трубчатый внутри

• Стандартный стержневой микрометр
• Диапазон измерения: от 50 до 1000 мм для различных моделей

• Технические характеристики

Удлинительный стержень, внутренний микрометр

• Удлинитель со встроенной стандартной штангой

• Технические характеристики

Удлинитель с трубчатым микрометром

• Удлинитель с прецизионно обработанными трубками
• Доступен облегченный тип.

• Технические характеристики

Внутримикрометр со сменным стержнем

• Удлинительный стержень и воротниковый тип

• Технические характеристики

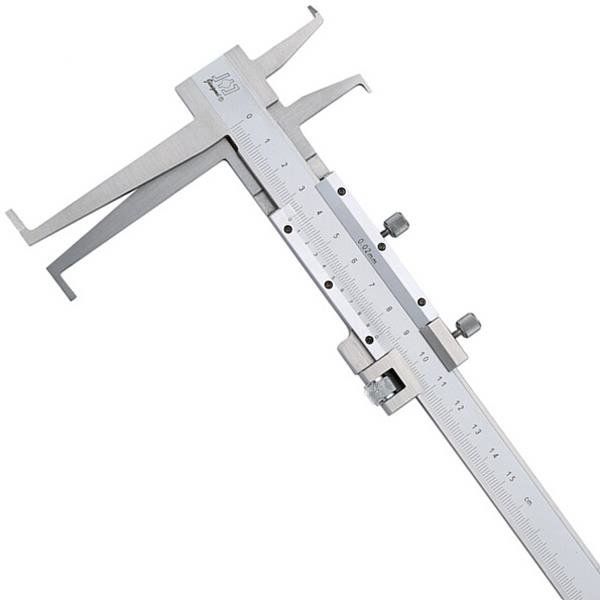

Внутримикрометр с штангенциркулем

• Поддерживает измерение малых диаметров с помощью измерительных поверхностей штангенциркуля.

• Технические характеристики

Устройство для проверки внутреннего микрометра CERA

• Простая настройка нулевой точки внутреннего микрометра
• Две модели микрошашек с диапазоном измерения 300 мм и 600 мм
• Измерительные поверхности с керамическим наконечником

• Технические характеристики

Манометр для малого диаметра

• Поддерживает измерение малых внутренних диаметров от 0,95 до 18 мм.
• Покрывается всего 5 моделями

• Технические характеристики

Калибровочный калибр

• Цилиндрические калибры для измерения внутренних диаметров от 6 до 18,5 мм
• Крышка с 2 моделями

• Технические характеристики

Стандартный нутромер

• Цилиндрические калибры для измерения внутренних диаметров от 18 до 400 мм
• Покрыт всего 7 моделями (имеются измерительные поверхности с твердосплавными наконечниками).

• Технические характеристики

Стандартный нутромер

• Короткая длина под рукояткой удобна для измерения диаметра в узких местах.
• Диапазон измерения: от 18 до 160 мм, всего 5 моделей

• Технические характеристики

Нутромер для мелких скважин

• Позволяет измерять диаметр у дна скважины.
• Диапазон измерения: от 15 до 150 мм, всего 4 модели

• Технические характеристики

Нутромер с микрометрической головкой

• Позволяет легко установить размеры для установки микрометрической головки
• Диапазон измерения: от 35 до 800 мм, всего 7 моделей

• Технические характеристики

Блок дисплея Цифровой нутромер интегрированного типа

• Новейший цилиндрический манометр с высокой точностью и высокой функциональностью
• Позволяет измерять глубокие отверстия.
