TESA UNIMASTER: самый точный прибор для измерения больших размеров на рынке

Измерительное устройство TESA UNIMASTER

Статья компании TESA об измерительном устройстве TESA UNIMASTER.

Когда мы говорим о продуктах TESA, которые доказывали и продолжают доказывать компетентность компании, создавая ее историю, нельзя не упомянуть о TESA UNIMASTER.

По своей концепции TESA UNIMASTER является синонимом надежности и высокой точности. Комплект включает универсальное оборудование для прямого и косвенного измерения внутренних и внешних отрезков вплоть до нескольких метров.

Во время прямого измерения необходимо откалибровать только измерительный элемент. Поэтому нет нужды повторять эту процедуру после присоединения насадок. Это сводит к минимуму приобретение установочных мер для каждого контролируемого размера.

Более полувека TESA UNIMASTER является непревзойденным устройством на рынке. Это самый точный и подходящий прибор для измерения больших размеров (даже более 2 метров).

UNIMASTER решает такие сложные задачи, которые не под силу никакому другому прибору.

Когда точки контакта расположены по оси прибора, TESA UNIMASTER соблюдает принцип Аббе

Будь то горизонтальное или вертикальное положение, он быстро адаптируется к различным ограничениям, которые возникают при контроле качества крупногабаритных деталей.

UNIMASTER подходит как для внутренних, так и для внешних измерений. Это достигается благодаря стержням, которые можно поместить в центр или сместить, и изменяемому направлению измерительного усилия, которое позволяет получать надежные результаты во внешнем и внутреннем направлении измерения.

Поэтому нет необходимости хранить большие и дорогостоящие средства измерения. Благодаря установочной мере, которая поставляется в комплекте, базовый измерительный элемент калибруется отдельно, и пользователь может легко добавлять наконечники, оборудованные встроенными концевыми мерами, чтобы достичь необходимой длины.

Таблица максимальных погрешностей
(например: 28 мкм на 2 м длины при внутреннем измерении вдоль оси)

При измерении больших размеров такие факторы, как масса, жесткость и тепловое расширение, могут крайне негативно отражаться на работе и точности таких приборов. Но TESA UNIMASTER предлагает оптимальное решение для каждой проблемы.

Искажение формы из-за давления, которое оказывает масса инструмента, минимизируется благодаря жесткости наконечников, их прочному соединению, надежности измерительных стержней и дополнительным опорным роликам, которые сокращают изгиб нейтральной оси.

Чертеж по теории Бесселя

В то же время наконечники защищают концевые меры от передачи тепла, что делает их нечувствительными к расширению.

Важно отметить уникальную ударопрочную конструкцию измерительного элемента, которая гарантирует его надежность и исключительную долговечность.

Полный набор принадлежностей и наконечников, которые поставляются в комплекте, помогает избежать метрологических ограничений и свести к минимуму погрешности из-за влияния человеческого фактора и факторов окружающей среды, которые могут возникнуть при измерении крупногабаритных деталей.

Полный набор TESA UNIMASTER обеспечивает диапазон измерений от 250 до 1475 мм (внутреннее измерение)

Благодаря универсальности, устойчивости и абсолютной точности, TESA UNIMASTER отвечает высоким требованиям в тех сферах, где он используется. Он остается бесспорным стандартом для авиакосмической промышленности, нефтегазовой индустрии, а также производства больших двигателей и ветряных турбин в сфере возобновляемых источников энергии.

Мы благодарим компанию Rössl & Duso (Веделаго, Тревизо — Италия) за фотографии, где показано практическое применение TESA UNIMASTER, а также за их сотрудничество и разрешение использовать эти материалы.

Источник материала:
TESA UNIMASTER: The most accurate measuring instrument for large dimensions on the market,
Tesagroup.co.uk

Обзор основного измерительного инструмента

«Семь раз отмерь, один раз отрежь!» – гласит народная мудрость, однако практика показывает, что правильно отмерить тоже надо уметь. Наличие хороших инструментов помогает решить эту проблему быстро и легко, нужно только знать, для чего применяется каждый из них и как ими правильно пользоваться.

К числу самых распространенных измерительных инструментов относятся штангенциркуль, штангенглубиномер, микрометр и нутромер. Все они позволяют получить довольно точные результаты, однако даже при использовании хороших инструментов существует некоторая погрешность измерения. Как правило, её величина указывается в техпаспорте, и именно она напрямую влияет на стоимость инструмента. Чем ниже погрешность, тем, соответственно, выше точность измерения, а это значит, что и цена может значительно отличаться от цены более простой модели того же штангенциркуля или микрометра.

Ошибки при измерении

Но даже если вы приобрели самый дорогой инструмент, при работе с ним не исключается возможность ошибки. Основными причинами, приводящими к неточным данным при измерении, являются неумение пользоваться инструментом, использование поврежденного инструмента (в том числе и со сбитой нулевой отметкой на шкале), загрязненность рабочих поверхностей инструмента и самого измеряемого предмета, измерение нагретой или охлажденной детали. Поэтому очень важно хранить измерительные инструменты в защитных футлярах, своевременно удалять с них загрязнения, проверять соответствие исходной отметки на шкале нулевому значению. А стандартной температурой, при которой проводятся замеры деталей (особенно металлических), принято считать +20 °С.

Ещё одним способом снижения погрешности является проведение ряда замеров одного параметра и вычисление среднего арифметического значения. Такая практика широко применяется при использовании недорогих инструментов, она же не помешает и при измерении профессиональными моделями, погрешность которых крайне мала.

Шкала-нониус

Для повышения точности измерений некоторые инструменты оборудованы вспомогательной шкалой. Она называется по-разному: «нониус» – в честь португальского математика П. Нуниша – или «верньер» – в честь французского ученого П. Вернье, в 1631 году предложившего конструкцию шкалы, которая используется и по сей день.



Принцип действия этого приспособления основан на том, что глаз лучше фиксирует совпадение делений основной и вспомогательной шкалы, чем определяет отметку между делениями. Причем, нулевое значение нониуса указывает на целую часть, а номер деления, совпадающего с делением основной шкалы – на дробную. Применение нониуса позволяет получать результаты с точностью от десятых до сотых долей миллиметра.

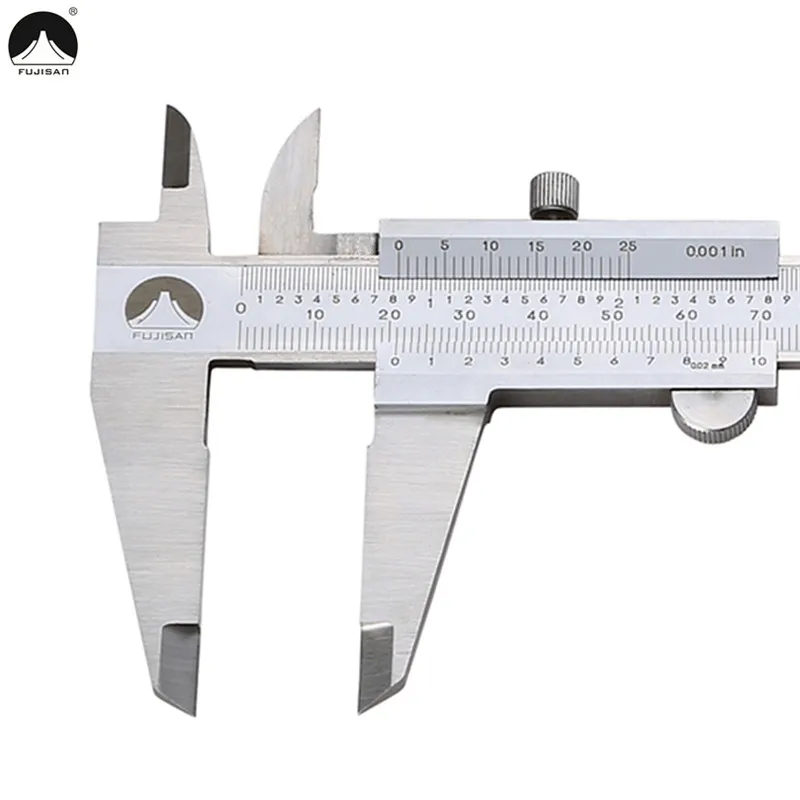

Штангенциркуль

Штангенциркуль представляет собой инструмент, состоящий из негнущейся металлической линейки (штанги), рамки с нониусом и измерительных губок. Штанга имеет разметку с ценой деления 0,5 мм, а нониус – 0,02мм. Для фиксации риски на линейке существует специальный винт. Измерительные губки подразделяются на верхние и нижние. Первые служат для выполнения внутренних замеров (в основном, это отверстия в деталях), вторые – для получения внешних размеров изделий.

Работать со штангенциркулем довольно просто. Нижние измерительные губки разводятся в стороны, между ними располагается деталь, а затем губки сдвигаются до упора. Для измерения внутри детали верхние губки сдвигаются, вводятся в подлежащее замеру отверстие и там раскрываются. При работе со штангенциркулем важно держать инструмент перпендикулярно детали, чтобы губки плотно прилегали к замеряемой поверхности.

Результаты замера определяются по основной шкале и по нониусу.

Помимо обычных штангенциркулей существуют электронные модели инструмента, выводящие значение замера на табло.

Штангенглубиномер

Как и следует из названия, штангенглубиномер предназначен для измерения глубины пазов, однако с его же помощью узнают и высоту уступов. Инструмент состоит из штанги с разметкой, рамки с нониусом и винта. Рабочая часть штанги штангенглубиномера вводится в замеряемый паз, рамка опускается до упора и фиксируется, а затем снимаются показания. Цена деления рамки, как и у штангенциркуля, 0,5 мм, нониуса – 0,02 мм.

Микрометр

Микрометр – инструмент, предназначенный для измерения поверхностей малых размеров – до двух микромиллиметров. Это приспособление можно назвать профессиональным, поскольку в быту оно почти не применяется. Инструмент состоит из скобы с пяткой, подвижного винта с очень точной резьбой, трещётки, втулки-стебля, имеющего две шкалы – верхняя указывает размер в миллиметрах, нижняя – в половинах миллиметра.

Кроме того, коническая часть барабана, вращающегося вокруг втулки-стебля, является нониусом: на ней нанесено 50 делений, служащих для отсчета сотых долей миллиметра. Измерительной поверхностью инструмента является торец микрометрического винта, а такая деталь, как трещётка, обеспечивает постоянное осевое усилие при контакте винта с деталью.

Из-за сложности изготовления винта с точным шагом на большой длине микрометры выполняются в нескольких типоразмерах: для измерения длин от 0 до 25 мм, от 25 до 50 мм, от 50 до 75 мм и т.д.

Техника измерения изделия микрометром такова: изделие зажимают между пяткой и винтом, а затем снимают показания. Цена деления шкалы обычно равна 0,5 или 1 мм, на барабане имеется 50 или 100 делений для получения отсчета с точностью 0,01 мм. Но существуют и более точные микрометры с отсчетами 0,005; 0,002 и 0,001 мм.

По принципу работы различают ручные и настольные микрометры, а в зависимости от конструкции и назначения эти инструменты подразделяют на гладкие, рычажные, листовые, трубные, резьбомерные со вставками и зубомерные.

Нутромер

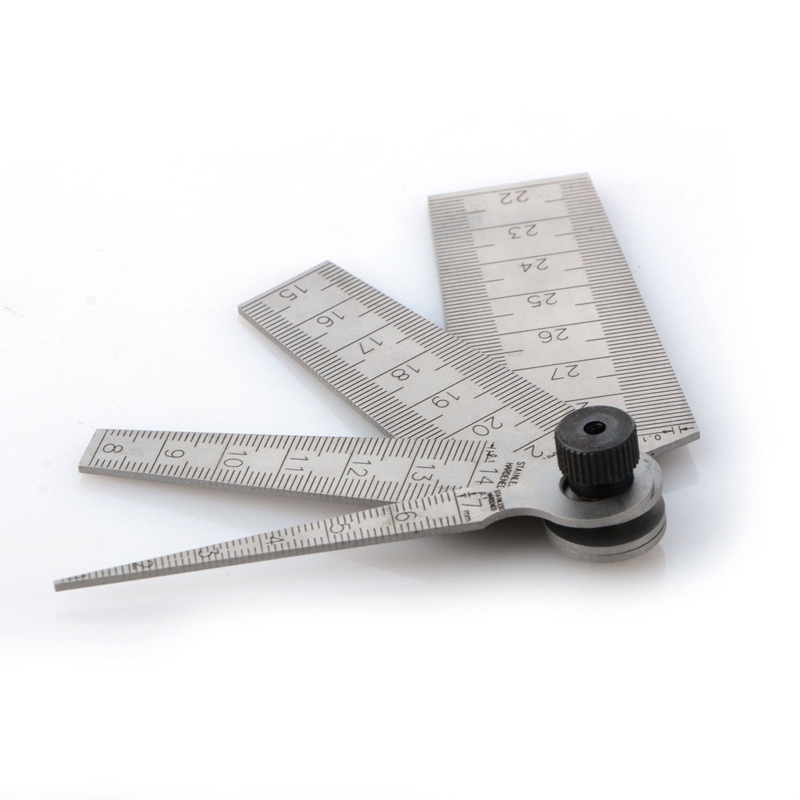

Нутромер – инструмент для особо точного измерения размеров отверстий, пазов и внутренних поверхностей. Наибольшее распространение получили микрометрические и индикаторные нутромеры.

Индикаторный нутромер позволяет измерять отверстия диаметром от 6 мм и больше. Цена деления инструмента составляет 0,01 мм, погрешность показаний – от 0,15 до 0,025 мм.

Такой нутромер состоит из двух частей: измерительного устройства и индикатора часового типа (индикаторной головки). На нем имеется две шкалы: большая с ценой деления 0,01 мм и полным оборотом стрелки 1 миллиметр и маленькая, показывающая число оборотов большой стрелки, то есть миллиметры. Ход стержня головки – 10 мм, но набор регулируемых стержней позволяет увеличить диапазон размеров.

Для проведения замера необходимо подобрать регулируемый стержень подходящей длины и вкрутить его в нутромер. Затем наклоненный инструмент вводят в измеряемое отверстие, устанавливают перпендикулярно с помощью легкого покачивания, после чего отмечают отклонение стрелки от нуля. Если стрелка «уходит» вправо, измеряемый размер меньше настроенного, если влево – больше. Так, при установленном размере, например, в 10 мм, если стрелка отклонилась вправо на 12 делений, оно составит 10-0,12 =9,88мм. Если это же отклонение влево, размер отверстия 10+0,12=10,12 мм.

При использовании нутромера необходимо держать его только за деревянную втулку, не касаясь штанги: от нагрева рукой металлическая деталь удлинится на несколько сотых миллиметра, и ровно на это число «ошибётся» инструмент при измерении.

Для проверки точных отверстий используются микрометрические нутромеры с ценой деления 0,01 мм и погрешностью показаний не менее чем ±0,006 мм.

Микрометрический нутромер, также называемый «штихмасс», предназначен для измерения внутренних размеров абсолютным методом. Он выпускается с пределами измерений от 50 до 75 мм, от 75 до 175 мм, от 75 до 600мм, от 150 до 1250 мм, от 860 до 2500 мм и от 1520 до 4000 мм.

Микрометрический нутромер состоит из стебля с запрессованным в него сферическим измерительным наконечником, микрометрического винта, барабана, жестко соединенного с микрометрическим винтом, колпачка, закрепляющего барабан на микрометрическом винте, измерительного наконечника, предохранительного колпачка и стопора.

При использовании микрометрического нутромера необходимо установить его строго перпендикулярно к оси измеряемого отверстия, для чего один его конец нужно опереть на край отверстия, а другой перемещать в диаметральной плоскости подобно тому, как это делается при измерении инструментом индикаторного типа.

Микрометрический винт, такой же, как и у микрометра для наружных измерений, позволяет производить измерения с точностью до 0,01 мм, а показания снимаются так же, как и с микрометра.

Все вышерассмотренные инструменты применяются, когда необходимо узнать размеры деталей или отверстий с точностью до сотых миллиметра. И если в быту такие значения требуются нечасто, то для профессионалов, каждый день работающих с точными данными, хороший измерительный инструмент – половина успеха. Штангенциркули, микрометры, нутромеры хранят в специальных чехлах или коробках, чтобы предотвратить случайное повреждение и продлить срок их службы.
