Нарезка резьбы на трубах: инструмент, приспособления, устройства, способы

В практике выполнения сантехнических работ нарезка резьбы на трубах – дело частое привычное. Резьбовые соединения трубчатых элементов водопроводов и автономных систем отопления производятся в основном на стальных деталях. Трубчатый профиль, как известно, обладает наибольшим моментом сопротивления при тех же габаритных размерах, что предопределяет широкое использование труб в качестве садовых конструкций, столбиков для заборов и пр.

Нарезка резьбы на трубе при помощи резьбонарезного трубного клуппа KERN

Содержание

Исполнения

В соответствии с ГОСТ 6111 трубная резьба используется в разъёмных соединениях трубопроводов, рассчитанных на прокачку жидких и газообразных рабочих сред. При этом относительно водогазопроводных труб (ГОСТ 3262) она может быть и конической, что объясняется практическими удобствами навинчивания/свинчивания соединительных деталей. Угол при вершине профиля конической резьбы составляет 60°, а угол конусности зависит от диаметра и шага резьбы, но не может быть меньше 26°, иначе возможно самоотвинчивание соединения.

Характерная особенность всех трубных резьб – метрических и дюймовых – является скругление вершины профиля резьбы, которое при стандартных способах нарезки резьбы составляет 10% от её радиуса. Это связано с удобствами нарезки трубной резьбы и снижением внутренних напряжений на сравнительно малом теле металла для труб любого вида и сортамента.

ГОСТ 6357 предусматривает также метрическую трубную резьбу, как цилиндрическую, так и коническую, хотя на практике они используются реже. Угол наклона профиля цилиндрической резьбы составляет 55°, что увеличивает количество витков на одном и том же участке нарезания. Это увеличивает трудоёмкость соединения частей трубопровода, хотя и повышает герметичность.

Остальные виды резьб (упорные, трапецеидальные) на трубах не нарезают, поскольку это связано с появлением дополнительных концентраторов напряжений, которые существенно ослабляют поперечное сечение материала.

Инструменты для нарезания резьб на трубах

Как нарезать резьбу на трубе? Исключая технологии механизированного нарезания (например, на токарно-винторезных станках), для нарезки резьбы на трубах применяют два типа приспособлений: плашки (лерки) и клуппы.

Ручная плашка как инструмент для нарезки трубной резьбы представляет собой устройство, состоящий из двух частей – собственно рабочей, и корпуса (плашкодержателя), снабжённого двумя рукоятками, при помощи которых производится вращение плашки по наружному диаметру трубы. Удобен в применении набор резьбы на трубах вручную, который состоит из нескольких комплектов плашек наиболее употребительных диаметров. Объясняется это тем, что для качественного соединения следует применять черновую плашку, для первичного прохода, и чистовую, того же диаметра – с целью калибровки профиля. Можно, конечно, пользоваться и одной леркой, но её износ в этом случае будет намного выше, особенно, если трубопровод изготовлен из высокоуглеродистой стали.

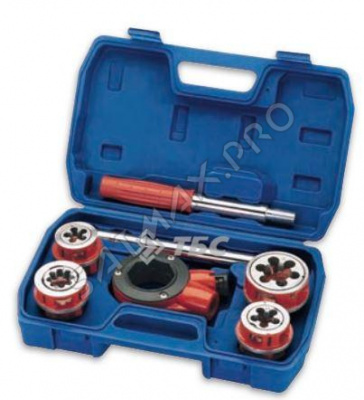

В отличие от лерки, клупп для нарезки представляет собой более конструктивно сложный инструмент. Он имеет трещотку, которая фиксирует резьбонарезную часть в определённом положении, пока рукоятка проворачивается на следующий оборот. Поэтому резьба получается более качественной.

: Нарезка резьбы на токарном станке

: Нарезка резьбы на специализированном резьбонарезном станке

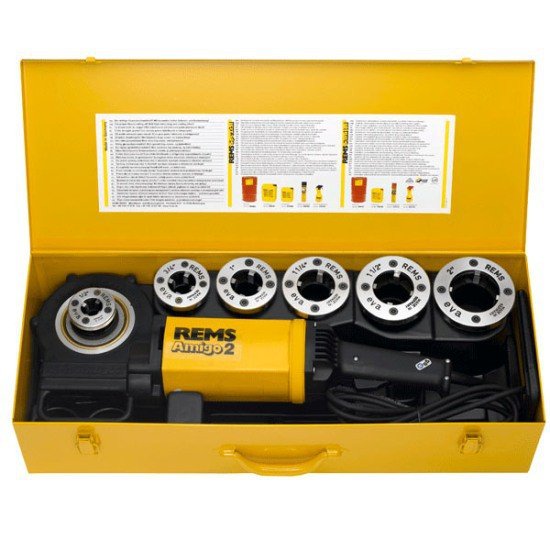

Кроме ручного резьбообразующего инструмента, в практике используется и механизированный инструмент для получения трубной резьбы. Наиболее компактный и удобный в быту станок для нарезки резьбы оснащается электрическим приводом. Однако в этом случае цена вопроса оказывается значительно более высокой, поэтому электрические резьбонарезатели оправдывают себя лишь тогда, когда предстоит оформлять резьбу на длинном участке трубы.

Подготовка к нарезке

Перед тем, как нарезать резьбу на трубе, поверхность металла следует очистить. Износ инструмента возрастает, если исходная поверхность изделия не очищена от поверхностной ржавчины и окалины, имеет остатки лакокрасочного покрытия и т. п. Поэтому перед началом работ детали следует тщательно очистить. Стойкая окалина удаляется с использованием органических растворителей, а короткие детали – переходники, сгоны и т.п. – можно очищать, окуная их в горячий (не менее 60 °С) раствор буры.

Зачистка трубы

После очистки изделие осматривается для выявления поверхностных неровностей (они часто бывают на трубах б/у), а также при искривлениях оси элемента. Малейший изгиб приводит, во-первых, к искажению нарезаемого профиля, а, во-вторых, провоцирует резкое снижение стойкости, когда на один из сегментов рабочей части инструмента всегда приходится увеличенное усилие резьбообразования.

Непосредственно перед работами нужный участок трубы смазывается. Подойдут смазки со средней вязкостью, например, масло «Индустриальное 40». Густую смазку (солидол) можно нанести и на рабочий профиль плашки.

Получение профиля при помощи плашек

Нарезка резьбы на трубах вручную плашками, входящими в набор для нарезания резьбы на трубах, выполняются в следующей последовательности:

Деталь закрепляют в тисках верстака, следя за тем, чтобы поверхность материала не деформировалась (это особенно важно для тонких труб, изготовленных из низкоуглеродистых марок стали). Нагрузка должна быть рассредоточена, по крайней мере, на три точки, расположенные друг относительно друга под углом примерно в 120°.
На обоих торцах снимается заходная фаска. Для этого можно воспользоваться напильником, сформировав по всему периметру торцевой части конус высотой не менее 1,5…2 мм и углом 45…60°. Можно обойтись и без этого перехода, но тогда усилие внедрения плашки в металл увеличивается, а стойкость плашки снижается.
Плашки для нарезания резьбы
Вращая рукоятками плашкодержатель, производят нарезку резьбы примерно на 5…6 оборотов. После этого усилие операции увеличивается, что связано как с фрикционным воздействием стружки, так и с уменьшением количества смазки между контактными поверхностями. Поэтому процесс приостанавливают, и добавляют смазку в рабочую зону, при этом инструмент лучше отвести на один оборот назад.

После прохода черновой плашки используют чистовую, которая обычно входит в комплект. Порядок работ – такой же. Вращение всегда производится по часовой стрелке. Важно не увеличивать темп нарезания, поскольку при этом увеличивается температура инструмента, а труба дополнительно нагружается изгибающими усилиями.

Выбор материала плашек стоит делать в пользу инструментальной стали марок Х12Ф1 или даже быстрорежущей Р6М5. Инструмент китайского производства не отличается высоким качеством, поскольку плашки из КНР в лучшем случае изготавливаются из нелегированных инструментальных сталей.

Получение резьбового профиля при помощи клуппов

Клуппы изготавливаются с раздвижными и неподвижными плашками. Удобнее применять инструмент первого типа, который иногда называют клуппом Маевского. Конструктивная особенность такого устройства — наличие радиальных одно- или двухсторонних плашек. В корпусе инструмента имеется семь отверстий: четыре – для рабочей и три – для направляющей плашки. Для перемещения в радиальном направлении предусмотрены планшайбы, которые прижимными кольцами прижимаются к корпусу клуппа. Такая конструкция исключает повторный проход резьбы (как в предыдущем варианте).

Работы производят так:

Деталь, подготовленную к нарезке резьбы, устанавливают в тисках, подготавливают к нарезке торец, после чего надевают на изделие клупп с раздвинутыми плашками.
Подводят плашкодержатель к образующей поверхности трубы и закрепляют его там при помощи струбцин (входят в состав клуппового набора).
Устанавливают плашки, и усилием подачи начинают формообразование резьбового участка.
При обратном провороте клуппа храповик выводит плашки из зацепления с поверхностью трубы, после чего планшайба поворачивается на следующий оборот, и нарезка резьбы продолжается.

Устройство

Недостаток клуппов – их массивность, а также необходимость в более тщательном уходе. Однако технологические удобства вполне восполняют эти бытовые ограничения.

Как называется инструмент для нарезки резьбы

Резьбовое соединение является одним из самых популярных способов закрепления различных деталей и элементов. Не всегда можно приобрести различные крепления, на которые уже нанесена резьба, поэтому ее необходимо нарезать самостоятельно. Для этого применяются специализированные инструменты для нарезки резьбы. С их помощью также возможно обновить затертую или поврежденную другим способом ранее нанесенную резьбу.

Виды инструментов для нарезки резьбы

Для нарезки резьбы применяется 3 разновидности инструментов:

Метчик.
Плашка.
Клупп.

Инструмент для нарезания отличается между собой не только по диаметру, но и по типу создаваемой резьбы. Она может быть метрической или дюймовой. Метрическая применяется на подавляющем большинстве крепежных элементов. Она используется в машиностроении, бытовом оборудовании и в прочих направлениях. Дюймовая резьба применяется исключительно на водопроводных элементах. В некоторых странах метрическая резьба не применяется вообще, и все крепежные элементы сделаны с помощью дюймовой.

Еще одним немаловажным различием подобного инструмента является направление создаваемой резьбы. Оно может быть левым и правым. Нельзя применяя один инструмент, провести нарезание резьбы в обе стороны, если он не универсальный.

Метчик

Метчик – это цилиндрический инструмент, который предназначен для нарезания внутренней резьбы в трубах и гайках. Его поверхность имеет выступающие ребра, которые при ввинчивании в пустотелые металлические элементы подходящего диаметра создают винтовые канавки, вырезая стружку. В результате вкручивания метчик прокладывает резьбу. Этот прибор представляет собой небольшой металлический прут из высококачественной твердой стали, на одном конце, которого имеется режущая часть, а на втором хвостовик для подсоединения воротка. Вдоль поверхности метчика идет выборка, сквозь которую обеспечивается отвод срезанной стружки. Самыми удобными для применения являются инструменты, которые имеют 3-5 канавок для отвода стружки. Они гораздо меньше забиваются и дают чистую поверхность без видимой деформации. После нарезания резьбы с помощью метчика, болт или шпилька накручивается без усилий по всей поверхности.

С помощью метчика можно нарезать резьбу или провести калибровку в случае ее повреждения.

Этот инструмент бывает трех разновидностей:

Ручной.
Машинный.
Гаечный.

Ручные метчики обычно предлагаются в наборе из 2-3 инструментов одинакового диаметра. Первый проводит черновую нарезку резьбы, а последний обеспечивает создание высококачественного гладкого профиля, который обеспечивает легкое скручивание болтов или шпилек. Очередность применения метчиков, которые идут в наборе, обозначается цифрами на их корпусе.

Машинные предназначены для нарезания резьбы на станках. У них имеется иной профиль канавок, для более быстрого отвода стружки. При этом форма хвостовика подогнана для закрепления в патрон на станке.

Гаечные применяются специально для гаек. Их легко узнать, поскольку они самые короткие. Так как этот инструмент предназначен для нарезки резьбы только в гайках, которые обычно отличаются небольшой шириной, он делается очень коротким. В связи с этим его длина позволяет сделать максимум 12 витков. Гаечные метчики тоже могут быть черновыми и чистовыми. Черновой только создает начальную резьбу для вкручивания заборной части более длинного инструмента.

Для правильного закрепления метчика ручного или гаечного типа применяется специальный вороток, который насаживается на хвостовик. От переднего угла метчика зависит его применение и металл, с которым он может работать. Угол с наклоном от 5 до 10 градусов делает инструмент удобным для обработки стали. Уклон от 0 до 5 градусов предназначен для чугуна. Метчики с заточкой от 10 до 25 градусов применяются для цветных металлов и их сплавов.

Плашка

Плашка (лерка) применяется для создания винтовой нарезки на болтах и шпильках. Она представляет собой круглую шайбу с центральным отверстием, которая имеет несколько выступающих ребер с острой кромкой. Плашка нарезает и калибрует внешнюю резьбу за один проход. Обычно ее применяют для нарезки резьбы на прутах диаметром до 52 мм. Стандартная толщина плашек составляет от 8 до 10 витков. Угол нарезанных выступов у плашки может отличаться. Инструмент с углом 40-60 градусов применяется для сквозного прохода. В том случае, если необходимо нарезать резьбу вплотную до упора, применяется плашка с углом 90 градусов.

Общая информация о резьбонарезании

Выбирая инструмент для нарезания резьбы следует учитывать особенности резьбовых поверхностей. К ним можно отнести следующие моменты:

Нарезание витков проводится механическим путем при применении специального оборудования. При снятии металла образуются канавки и витки, которые идеально сочетаются с поверхностью второго элемента.
Все применяемые инструменты для нарезания резьбы и технологии можно условно разделить на две категории: ручные и автоматизированные. На протяжении длительного периода использовали станки токарно-винторезной группы.
На момент использования ручных инструментов при резьбонарезании нужно использовать смазку. Она существенно продлевает срок службы приспособлений, упрощает сам процесс резьбонарезания.

Нарезание резьбы разными видами плашек

Стоит учитывать, что ручные варианты исполнения имеют внутреннюю поверхность, которая и определяет размеры витков и шах их расположения. В случае обработки на токарно-винторезном станке, параметры будущей резьбовой поверхности определяются подачей и скоростью перемещения суппорта.

Наибольшее» распространение получили следующие варианты исполнения:

Подобные инструменты применяются для изготовления болтов и шпилек. Подобное изделие представляет собой шайбу круглой формы, внутри которой выступает несколько ребер. Внешняя резьба может формироваться и калиброваться всего за один проход. В продаже встречаются различные варианты исполнения инструментов, при изготовлении применяется закаленная инструментальная сталь.
Метчики используются для получения внутренней резьбы. Он также изготавливается при применении закаленной инструментальной стали, которая характеризуется высокой износоустойчивостью. Метчик имеет форму стержня, рабочая часть которого имеет несколько впадин и выступающих граней. За счет этого существенно упрощается процесс резьбонарезания.
Специальные головки также могут применяться для проведения рассматриваемой работы. Они могут иметь различные размеры, применяются в паре со специальной державкой.

Стоимость ручных инструментов невысокая, при этом они характеризуются высокой эффективностью в применении.

Как правильно нарезать витки на водопроводной трубе

Рекомендации по нарезанию витков на водопроводной трубе во многом связаны с тем, какая именно технология применяется. Ручной инструмент для нарезания наружной резьбы должен применяться с учетом следующей информации:

Нужно применять смазывающие вещества, которые добавляются в зону резания для снижения степени износа режущей кромки.
На момент работы нужно следить за тем, чтобы инструмент был расположен строго перпендикулярно заготовке. При его смещении витки могут быть расположены друг относительно друга неправильно.
При резьбонарезаии уделяется внимание тому, чтобы с зоны резания своевременно удалялась стружка.

Нарезание резьбы на водопроводной трубе

Рассматриваемая работа может проводится и в бытовых условиях.

Советы по изготовлению деталей

При нарезании резьбового наружного элемента важно соблюдать технику безопасности. А также необходимо следовать следующим рекомендациям:

Перед нарезанием наружного резьбового элемента заготовки на стержне нужно снять фаску, установить плашку ровно без перекосов и обязательно смазать заготовку маслом.
В случае когда стержень искривило, можно удалить бракованную часть сплава и начать резьбонарезание снова.
Если обработка отверстия происходит метчиком, то оно должно быть просверлено перпендикулярно плоскости детали, должна быть снята фаска, а черновой метчик смазан маслом.
При выборе метчиков лучше обратить внимание на маркировку инструмента, и остановить свой выбор на изделиях, изготовленных из быстрорежущей стали. Такая сталь более прочная и не подвержена неисправностям.
Если инструмент для нарезания внутренней резьбы поломался, необходимо воспользоваться специальным инструментом для извлечения его из заготовки.

Работа плашкой

Плашки применяются для обработки наружной цилиндрической поверхности. Среди особенностей ее применения можно отметить следующие моменты:

Заготовка закрепляется в тисках. Во время работы она должна находится в неподвижном состоянии.
Перед применением инструмента режущая кромка и обрабатываемая поверхность смазываются маслом.
Как правило, на торцевой поверхности создается небольшая фаска. Она упрощает процесс навинчивания плашки на обрабатываемую поверхность.
Во время работы нужно уделить внимание тому, чтобы плашка не смещалась. Из-за этого резьба может нарезаться неравномерно, ход плашки становится более тяжелым.
На 2-3 витка по ходу резьбы делается один оборот в обратном направлении. Подобным образом обеспечивается удаление стружки с зоны обработки, повышается качество получаемой поверхности.

Работа клуппом

Для проведения рассматриваемой работы может использовать клупп. Он напоминает плашку, но при этом имеет большие размеры. Зачастую он применяется для нарезания резьбы на трубах, поставляется в специальных наборах с рукоятками. Среди особенностей применения отметим:

Клуппом характеризуется высокой эффективностью, поэтому процесс нарезания витков упрощается.
Инструкция по использованию плашки и клуппа практически идентична, разница заключается лишь в том, какое усилие нужно прикладывать для получения требуемого результата.

Набор для нарезания резьбы зачастую представлен сочетанием насадок различных диаметров. При изготовлении рабочей части также используется износостойкий материал, который не тупится при длительном применении.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Благодаря высокой надежности и простоте резьбовые соединения широко применяются в различных строительных конструкциях, машинах и механизмах. Так как основные геометрические параметры резьб являются общепринятыми, для создания новых соединений и ремонта изношенных узлов достаточно иметь небольшой набор стандартных инструментов.

Ручные инструменты

Ручной резьбонарезной инструмент для труб являются основным видом для нарезания резьбы в быту, их применение имеет следующие особенности:

Доступность. Ручные приспособления имеют самую низкую цену среди устройств подобного типа поэтому доступны любому хозяину.
Функциональность. При нанесении нарезки используется основное устройство (плашкодержатель, вороток), в которое вставляется режущий инструмент с нужными параметрами.

Рис. 5 Плашка Зубр и метчики в наборах резьбонарезного инструмента

Компактность. Ручные приспособления занимают мало места и не требуют для проведения операций большого пространства.

Внутренняя резьба

Внутреннюю резьбу нарезают в отверстии с помощью метчиков (1). Они представляют собой металлические стержни с закаленными зубьями. Изготовляются из инструментальной или быстрорежущей стали.

Виды метчиков

Метчики различают по назначению. Они могут использоваться для нарезания метрической, дюймовой, конической, трубной, а также трапецеидальной резьбы. Согласно соответствующим техническим условиям, а также ГОСТ 3266-81, в таблице представлены пределы применимости этого инструмента.

Наименование резьбы	Номинальные диаметры
Метрическая	1 — 52 мм
Дюймовая	1/4” — 2” (дюйма)
Коническая	1/16” — 2”
Трубная	1/16” — 6”
Трапецеидальная	5,6 — 90 мм

Метчики для нарезания метрической и дюймовой резьбы изготавливаются комплектами. Комплект может состоять как из двух, чистового и чернового, так и из трех — чернового, среднего и чистового метчиков. Черновой метчик предназначен для снятия основной части стружки. Чистовой служит для окончательного, точного формирования профиля резьбы и калибровки.

Чтобы идентифицировать метчик в комплекте, его хвостовую часть маркируют одной, двумя или тремя кольцевыми рисками. Возможно также обозначение с помощью номера: I – черновой, II – средний, III – чистовой.

Гаечные метчики предназначены для нарезания резьбы за один проход. Они являются однокомплектными, то есть продаются поштучно.

Для вращения метчиков используют воротки (2). Они могут быть нерегулируемыми с квадратными отверстиями под хвостовик фиксированного размера, а также регулируемыми. Кроме того, существуют воротки с трещоточным механизмом, обеспечивающие удобство работы в труднодоступных местах.

Наружная резьба

Вручную наружную резьбу нарезают плашками (5) и клуппами (4). Плашка представляет собой круглую гайку из быстрорежущей или инструментальной стали высокой твердости. С целью отвода стружки в ней предусмотрены специальные отверстия. Плашки бывают цельными и разрезными.

Разрезные плашки имеют прорезь величиной до 1,5 мм. Благодаря этому они позволяют регулировать диаметр нарезаемой резьбы в пределах 0,1—0,3 мм. Их недостатком является меньшая точность, поэтому использовать такой инструмент в ответственных соединениях не рекомендуется. Диаметры плашек представлены в таблице.

Наименование резьбы	Номинальные диаметры
Метрическая	1 — 76 мм
Дюймовая	1/4” — 2” (дюйма)
Трубная	1/8” — 2”

Вращение плашек производят с помощью плашкодержателей (3) и трещоток. Эти устройства, как правило, позволяют использовать несколько размеров режущего инструмента, например M16 — M20, 1/2” — 1”. Трещотки применяются для нарезания трубной резьбы плашками в труднодоступных местах, например, у стены.

Клуппы предназначены для нарезания наружной трубной резьбы диаметром 1/2” — 3”. Благодаря своей конструкции, они надежно фиксируются на трубе, что обеспечивает удобство работы, а также высокое качество резьбового соединения. Клуппы обычно оснащаются сменными резцами или головками. Это значительно увеличивает срок их эксплуатации. В зависимости от конструкции, для вращения ручных клуппов могут использоваться как съемные рукоятки, так и держатели-трещотки.

Виды резьбовых соединений и их преимущества

Основными разновидностями соединений элементов трубопроводов является резьба и сварка, последний способ практически всегда применяется на промышленных магистралях большого диаметра и при монтаже газопроводных линий.

В быту не слишком много людей владеет сварочными аппаратами и необходимыми навыками сварщика, для них стыковка трубных элементов возможна только с использованием резьбы, которую не сложно нарезать своими руками.

При эксплуатации различают правую и левую резьбу на цилиндрических и конических деталях, последняя используется в промышленных системах высокого давления и не находит применения в быту.

Рис. 2 Трубная цилиндрическая резьба — ГОСТ 6357-81

В ГОСТ 15763-2005 на резьбовые и фланцевые соединения трубопроводов, рассчитанных на рабочее давление до 63 бар, перечислено около десятка типов соединений трубопроводов и схем их сборки. Все их можно разбить на несколько групп:

с ввертным концом корпусных деталей;
с развальцовкой трубной кромки;
с шаровым или приварным ниппелем;
с врезающимися, зажимными и упорными кольцами.

Рис. 3 Схема и порядок соединения стальных труб

Статья по теме:
Как работает клупп трубный – виды, область применения, производители, цены. Возможно, что читая про резьбонарезной инструмент для труб, захотите более подробно узнать, чем нарезается наружная резьба, какой используется инструмент и как его выбрать.

Резьба имеет следующие преимущества перед другими способами:

Герметичность и прочность. Показатель достигается за счет использования специальной нарезки, параметры которой зависят от трубных размеров. При соблюдении стандартов правильно выполненная прорезка обеспечивает надежный, долговечный и герметичный стык.
Удобство монтажа и демонтажа. Монтаж трубопроводной линии посредством резьбы, в отличие от сварки, не требует наличия электроэнергии, специальных приспособлений из дорогих массивных сварочных аппаратов, может проводиться в любых погодных условиях разводным гаечным ключом. Трубопроводную магистраль всегда можно разобрать без повреждений при ремонте или изменении конфигурации.
Скорость работ. Стыковка двух труб по сравнению со сваркой отнимает минимум времени — достаточно с помощью разводного ключа несколько раз повернуть накидную гайку или муфту.
Не требуется квалификация. При монтаже резьбовых узлов не требуется специальная подготовка и навыки. При наличии резьбообразующего инструмента и правильном подборе размеров режущих плашек, получить качественную нарезку при соблюдении технологии может каждый.
Соединение разноразмерных фрагментов. В отличие от сварки, при помощи резьбовых переходных муфт достаточно просто перейти от трубопровода с большим диаметром к малому и наоборот.

Рис. 4 Некоторые типы резьбовых соединений
