Основные приемы столярных работ

Опубликовано: 7.07.2012 Рубрика: Столярные работы Просмотров: 14863

Освоив навыки столярных работ, как приятно продемонстрировать семье и друзьям мебель, сделанную своими руками. Что может быть приятнее, чем потрогать отточенное до бритвенной остроты лезвие, вдохнуть запах дерева, пощупать его текстуру, а затем сделать чистый свежий распил!

В этой статье рассказано об основных приемах столярных работ. Как использовать столярные инструменты, чтобы получить различные формы, соединения и текстуры древесины. Если вы не уверены в каком-то приеме или в сорте древесины, стоит поэкспериментировать с обрезками дерева. Наведите в мастерской порядок и поддерживайте его. Некоторые мастера перед началом нового проекта затачивают ручной инструмент, наводят чистоту в мастерской и чистят все свои инструменты и машины.

[google]



Подготовка древесины и разметка

Как только вы решите, что именно будете делать, разделите тщательно отобранные и обструганные пиломатериалы на группы. Пометьте каждую заготовку в соответствии с ее будущим местом в изделии, отметьте верх, низ, лицевые поверхности и лучшие кромки. С помощью карандаша и рулетки разметьте отрезки нужной длины, а угольником — линии распилов. Циркулем нанесите дуги и окружности. Делительным циркулем перенесите размеры с чертежа на древесину.

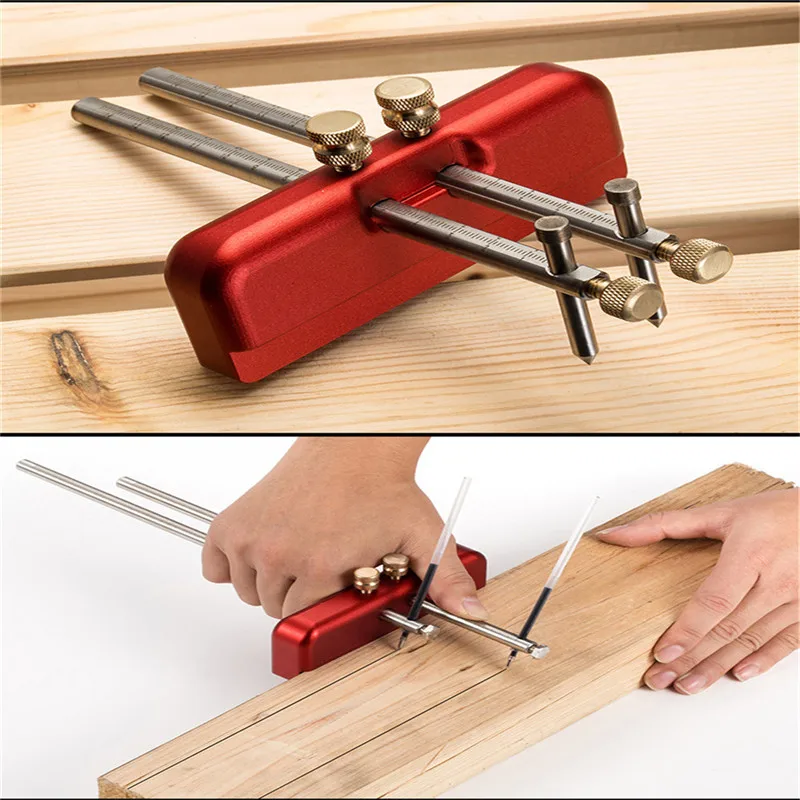

Если необходимо сделать доску более узкой или разметить соединение, установите рейсмус на нужное деление и процарапайте метку, двигая рейсмус вдоль кромки заготовки. Малкой размечайте линии, идущие под косыми углами. Если вам понадобятся парные детали, размечайте их одновременно и помните, что одна деталь должна быть зеркальным отражением второй. Для разметки соединений пользуйтесь ножом.



Криволинейные распилы

Криволинейный распил можно сделать электроножовкой, электролобзиком или ленточной пилой. Ножовка хороша для распилов большого радиуса и толстой древесины, когда линия распила идет вдали от кромок.

Криволинейный распил

Ножовки снабжены поворотными основаниями, которые меняют угол распила, а в зависимости от типа и толщины материала следует использовать разные пильные полотна. Для криволинейных распилов небольшого радиуса и при толщине древесины менее 50 мм используйте лобзиковый станок или электролобзик.

Лобзиковый станок

Установите новую пилку и натяните ее так, чтобы она звенела, если щелкнуть по ней пальцем. Если надо вырезать проем, можно поступить двояко: либо начните распил с кромки, либо, если вам не нужно затрагивать кромку, сначала высверлите в удаляемой части отверстие, потом высвободите один конец пилки, пропустите ее сквозь проделанное отверстие и снова зажмите и затяните.



Сверление отверстий

Для точного и аккуратного высверливания больших отверстий пользуйтесь сверлильным станком и сверлами Форстнера. Отметьте центр отверстия, закрепите соответствующее сверло и установите ограничитель глубины. Затем прижмите заготовку струбцинами к рабочему столу (это займет некоторое время, но полностью себя оправдает). Если отверстие глубокое, при работе несколько раз поднимайте сверло, чтобы удалить отходы и свести перегрев к минимуму. Если предстоит высверлить много отверстий в одинаковых деталях, полезно из обрезков древесины изготовить шаблон, который крепится струбцинами к рабочему столу станка.

Сверление отверстий

Для высверливания отверстий под шурупы и установочных отверстий для гвоздей стоит применять дрель, причем удобнее пользоваться аккумуляторной дрелью. Если надо ввернуть много шурупов, установите в патрон дрели прилагаемую к этому инструменту отвертку.

Вворачивание шурупов дрелью



Строгание вручную

Строгать рубанком очень увлекательно, когда лезвие острое и достаточно времени. Фуганок идеально подходит для строгания вдоль волокон. Не забудьте укрепить заготовку на верстаке. Сделайте пробный проход, убедитесь, что лезвие установлено на нужную глубину, а потом приступайте к работе.

Строгание фуганком

Торцовый рубанок хорош для обработки острых кромок и для зачистки торцов. Устанавливайте лезвие так, чтобы оно срезало тончайшую стружку. Обрабатывая торцевые участки, старайтесь не сбиваться в сторону и не допускать сколов.

Строгание торцовым рубанком



Выбирание пазов вручную

Разметьте паз с помощью карандаша, линейки, угольника и, возможно, острия ножа, перенесите заготовку на рабочий стол сверлильного станка и сверлом подходящего размера высверлите основную часть ненужной древесины.

Высверливание паза

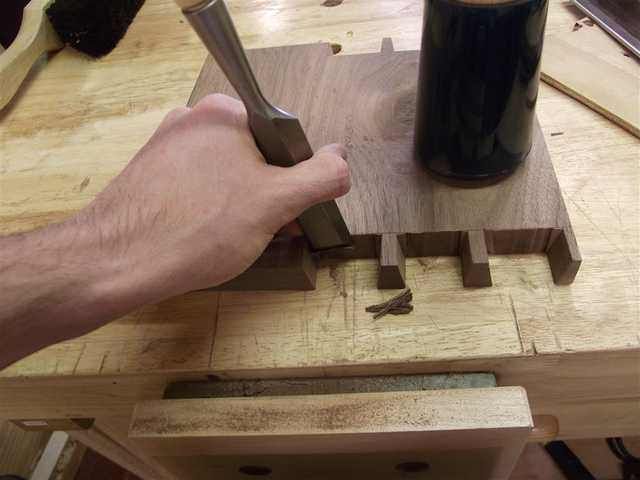

Удалите стружку, зажмите заготовку в тисках и выберите остатки ненужной древесины стамеской, удерживая инструмент вертикально. Кстати, есть отличная статья по выбору стамесок.

Выбирание паза стамеской



Выбирание пазов фрезером

Паз можно выбрать фрезой, при этом техника работы зависит от размеров и местоположения паза. Фрезер можно держать в руках и вести по заготовке, при выбирании же открытого паза прикрепите его к рабочему столу и передвигайте заготовку. В этом случае точность работы будет зависеть от положения направляющей планки (упора) и высоты фрезы. Всегда делайте пробный проход, используя обрезок древесины. Лучше всего выбирать паз поэтапно и делать несколько проходов. После каждого прохода удаляйте опилки, чтобы не перегреть фрезу.

Выбирание пазов фрезером



Вырезание шипа вручную

Разметьте линии заплечиков (длину шипа) угольником и ножом, затем рейсмусом отметьте высоту и ширину шипа. Удалите ненужную древесину шипорезной пилой. Сначала сделайте пропилы вдоль волокон до линии заплечиков со всех четырех сторон шипа. Затем обрежьте шип по линии заплечиков поперек волокон. Зачистите шип стамеской.



Вырезание шипа фрезером

Если предстоит вырезать много шипов (или если вы просто любите работать с машинами), то фрезер с рабочим столом будет идеальным инструментом. Если большой размер заготовки не позволяет поместить ее на рабочем столе фрезера, лучше прижать ее струбцинами к верстаку и обрабатывать, держа фрезер в руках. Установите упор на длину шипа, а фрезу — на нужную высоту, затем, крепко прижимая заготовку к ограждению, удалите излишнюю древесину за несколько проходов. Когда конец шипа упрется в упор, переверните заготовку и повторите процедуру с обратной стороны. Если вы остановились еще до того, как фреза достигла линии заплечиков, зачистите шип стамеской.

Вырезание шипа фрезером





Выбирание продольного паза фрезером

Чтобы выбрать паз шириной 6 мм и глубиной 4 мм на расстоянии 10 мм от кромки доски, поступите так. Прикрепите фрезер к рабочему столу и установите 6-миллиметровую фрезу. Установите направляющую планку на 10 мм. Отрегулируйте высоту фрезы, чтобы она возвышалась на 2 мм над столом. Сделайте проход вдоль направляющей, чтобы получить паз глубиной 2 мм. Выключите фрезер, поднимите фрезу еще на 2 мм и повторите проход. Получится паз глубиной 4 мм.

Выбирание продольного паза фрезером



Выбирание фальца на кромке доски

Чтобы выбрать фальц шириной 10 мм и глубиной 4 мм, поступите следующим образом. Вам понадобится прямозубая цилиндрическая фреза меньшего размера, чем ширина фальца (например, диаметром 5 мм). Установите ограничитель на расстоянии 5 мм от задней кромки фрезы, а фрезу — на высоту 2 мм. Уприте доску в ограничитель и выберите фальц шириной 5 мм. Повторите проход, по-прежнему упирая доску в ограничитель, чтобы получить фальц шириной 10 мм. Выключите фрезер, установите фрезу на высоту 4 мм и повторите процедуры, чтобы завершить фальц.

Выбирание фальца на кромке доски

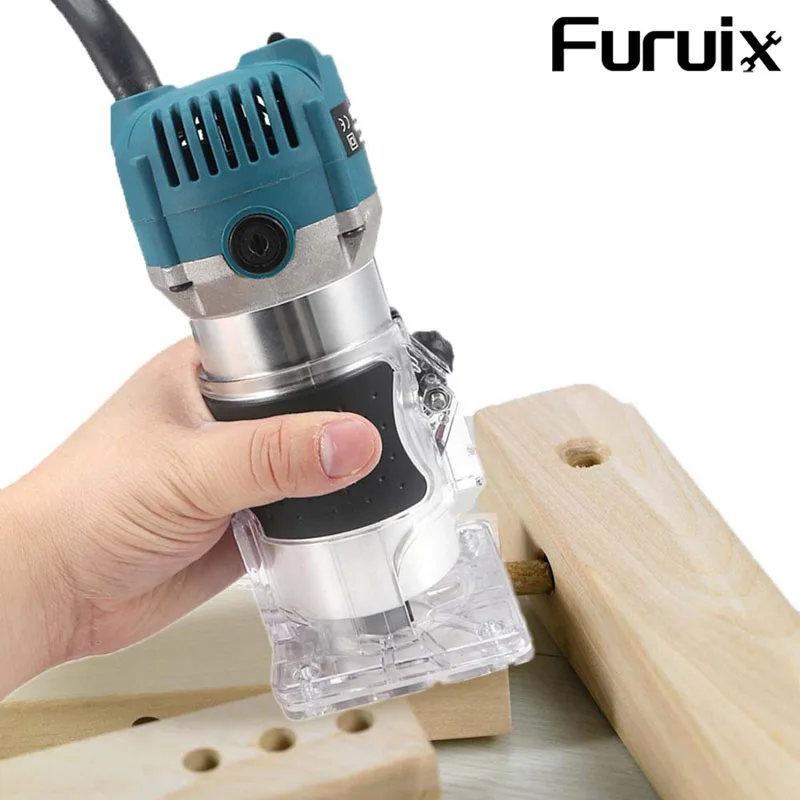

Выбирание паза ручным фрезером

Прижмите заготовку струбцинами к верстаку. Выберите фрезу по ширине паза или меньшего размера и установите ограничитель глубины. Прижмите струбцинами к заготовке параллельно пазу деревянную планку, которая послужит направляющей. Опустите фрезер, прижмите его основание к направляющей, включите, подождите, пока фреза не наберет полных оборотов, и сделайте проход. Если фреза уже паза, передвиньте направляющую и повторяйте процедуру, пока не получите требуемую ширину и глубину паза.

Выбирание паза ручным фрезером

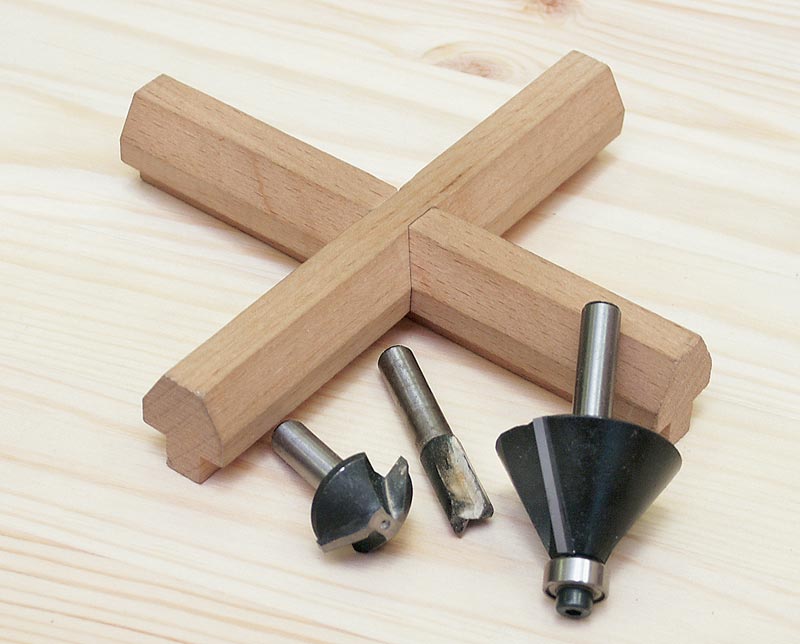

Фрезерование фасонных кромок

Вырезать фрезером фасонные кромки очень просто. Прикрепите фрезер к его столу и вставьте выбранную вами фрезу — выкружную, радиусную или фасонную. Используйте фрезу с опорным роликом.

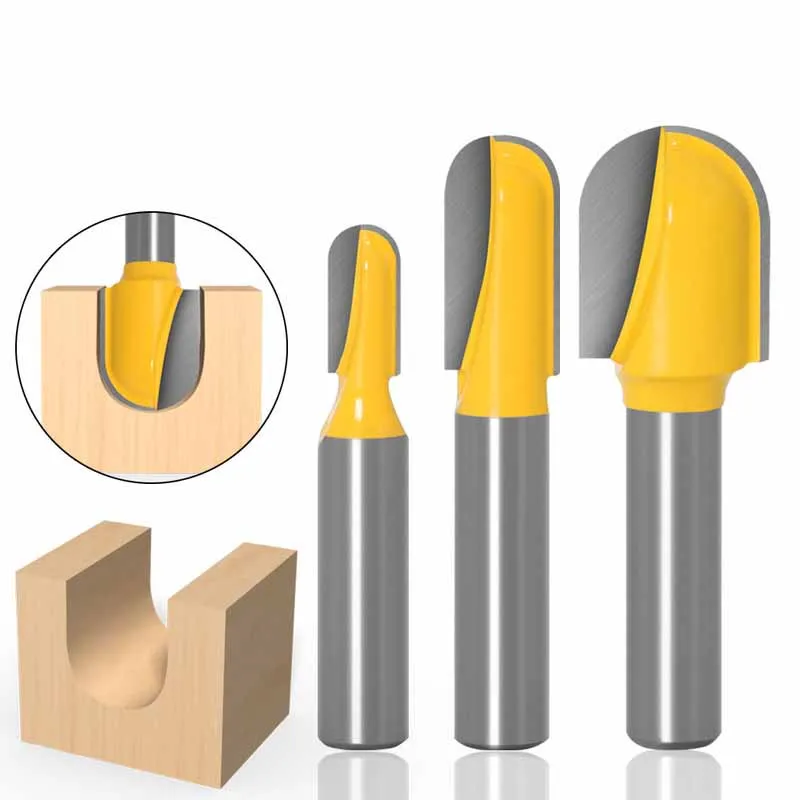

Фрезерование фасонных кромок выкружной фрезой

Отодвиньте упор, чтобы он не мешал. Прижмите заготовку к столу и сделайте несколько проходов фрезой слева направо. Продолжайте фрезеровать до тех пор, пока заготовка не станет прижиматься к опорному ролику — при этом фреза перестает резать. Если фасонная кромка выглядит обожженной, значит, либо затупилась фреза, либо вы протягивали заготовку слишком медленно.

Фрезерование фасонных кромок радиусной фрезой

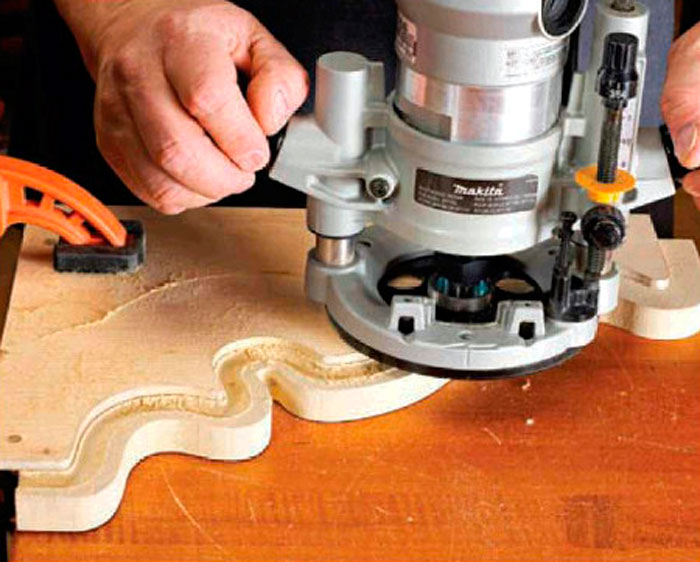

Фрезерование по шаблону

Применяйте шаблон, если вам нужно изготовить несколько деталей с одинаковыми кромками. Сначала вырежьте пилой заготовки приблизительной формы, оставляя не более 4-5 мм излишней древесины на подлежащих фрезерованию кромках. Установите на основании фрезера направляющий ролик. Вырежьте из фанеры шаблон с припуском на закраины и прибейте его прямо к поверхности заготовки. Включите фрезер и ведите его по кромке шаблона.

В качестве шаблона можно взять уже изготовленную деталь и использовать прямозубую цилиндрическую фрезу с опорным роликом (он может быть сверху или снизу фрезы).



Косоугольное распиливание с помощью рамной лучковой пилы

Такая пила позволяет легко делать распилы под любым углом. Установите режущее полотно на раме под необходимым углом (90, 45, 36, 22,5 или 15°) и зафиксируйте его. Поставьте ограничитель глубины на нужную отметку. Положите заготовку на стол пилы, прижмите к ограничителю, а затем плавными движениями вперед и назад сделайте распил.

Косоугольное распиливание с помощью рамной лучковой пилы



Вбивание гвоздей

Осмотрите заготовку и решите, где именно нужно вбить гвоздь. Если это место находится вблизи кромки и существует опасность расколоть дерево, электродрелью высверлите сначала установочное отверстие, используя сверло, диаметр которого меньше диаметра гвоздя. Затем ударами молотка подходящего размера вбейте гвоздь. Если гвоздь пошел криво, вытащите его гвоздодером или плоскогубцами. Если вы забиваете очень мелкие гвозди, которые трудно удерживать пальцами, удерживайте их круглогубцами.

Вбивание гвоздей



Вворачивание шурупов

У вас есть выбор между шурупами из мягкой стали, нержавеющей стали, латунными или алюминиевыми шурупами с прямыми или крестовидными шлицами и потайными или полукруглыми головками. Полукруглые головки четко выделяются на поверхности дерева, потайные головки либо находятся заподлицо с поверхностью, либо окаймлены латунными шайбами, либо скрыты деревянными заглушками. Шурупы ввертывают ручной отверткой, дрелью с соответствующей насадкой или шуруповертом.

Вворачивание шурупов дрелью или шуруповертом

При пользовании дрелью установите блокирующий механизм, чтобы шуруп был ввернут на требуемую глубину. Если древесина мягкая, установочное отверстие можно проделать шилом, если твердая — высверлить сверлом меньшего диаметра.

Установочное отверстие можно проделать шилом

Чтобы можно было скрыть шурупы под деревянными заглушками, вам придется высверлить зенковочным сверлом отверстие под заглушку и соответствующим резцом — пробку. Не используйте стальные шурупы для дуба — они вступают в реакцию с древесиной и влагой, и появляются пятна. Вместо них берите шурупы из плакированной стали, латуни или нержавеющей стали.



Токарная обработка древесины

Если вы хотите изготавливать детали круглого сечения (ножки стульев, миски, тарелки), вам не обойтись без токарного станка. Приобретайте самый мощный и тяжелый станок, какой только позволяет ваш бюджет, — с регулируемым зажимным патроном и набором планшайб. Веретенообразные и цилиндрические детали вытачивают, закрепляя заготовку между передним и задним центрами станка, миски или тарелки — на наружной стороне шпинделя.

Токарная обработка древесины

Лучшие токарные станки снабжены устройством, позволяющим обтачивать большие заготовки на наружной стороне шпинделя. Вам потребуется разнообразный токарный инструмент — стамеска, отрезной резец, косое долото и радиусный шабер.



Вырезание ножом

Чтобы вырезать дверную ручку или защелку, вам не потребуется ничего, кроме хорошего острого ножа (не из нержавеющей стали). В одной руке держите заготовку, в другой нож и режьте дерево, нажимая на спинку лезвия большим пальцем. Остальное — дело навыка. Для практики сначала поэкспериментируйте, например, с мягкой древесиной липы.

Вырезание ножом



Установка петель

Два самых распространенных типа петель — декоративные накладные петли из латуни (крепятся шурупами с потайными головками, ввинчиваемыми заподлицо с поверхностью) и стальные врезные петли (крепятся в гнездах стальными шурупами с потайными головками). В последнем случае обведите створку петли острием ножа, прорежьте контур стамеской, а затем выберите древесину стамеской на нужную глубину. Створка должна плотно сидеть в гнезде. Всегда вместе с петлями покупайте подходящие шурупы.



Шлифование древесины

Для получения гладких поверхностей используют многочисленные сорта наждачной бумаги (шкурки). Шкурку можно использовать или саму по себе, или обернуть ею деревянный брусок. Лучше всего шлифовать дерево несколько раз — после распиливания, после высыхания клея и после окончательной отделки.

Шлифование древесины наждачной бумагой

Для первого шлифования пользуйтесь обычной наждачной бумагой, для отделки — тонкой шкуркой на основе окиси алюминия (она дороже, но служит куда дольше). Для шлифования больших плоских поверхностей применяйте круглошлифовальную машину. Работайте в хорошо проветриваемом помещении и обязательно надевайте пылезащитную маску.

Шлифование древесины круглошлифовальной машинкой



Естественная отделка древесины

Первоначально термин «естественная отделка» означал, что дерево шлифовали и оставляли в натуральном виде, теперь это понятие включает еще и обработку маслом или воском. Датское или тиковое масло наносят тонким слоем безворсовой хлопковой тканью или кистью.

Отделка древесины тиковым маслом

Дают высохнуть и обрабатывают самой тонкой шкуркой, чтобы удалить «гребни» (грубую текстуру из приподнявшихся древесных волокон, которая возникает при впитывании первого слоя покрытия), затем наносят второй тонкий слой. Если вы хотите сделать поверхность менее жесткой, натрите ее восковой мастикой.

При отделке изделий, которые будут контактировать с пищей, вместо тикового или датского масла используйте растительное, например оливковое. Втирают его тканью.



Покраска древесины

У вас есть выбор между масляной краской на основе уайт-спирита и водорастворимой акриловой краской. Оба вида краски наносят кистью. Визуальное различие между поверхностями, выкрашенными той или иной краской, очень невелико, однако после работы с масляной краской кисти следует вымыть уайт-спиритом, а после акриловой краски — проточной водой.

Покраска древесины

Пары масляной краски могут вызывать головокружение и тошноту, а акриловой краски — сухость в горле. Независимо от типа используемой вами краски надевайте респиратор и, по возможности, работайте на открытом воздухе.



Особые виды отделки древесины

Работая с американским дубом, можно получить интересную текстуру, если обработать древесину проволочной щеткой. Такая текстура приятна на ощупь, а получающаяся в результате шероховатая поверхность позволит вам не беспокоиться о том, что ее повредят когти домашних животных.

Обработка древесины проволочной щеткой

Щеткой водят вдоль волокон, пока на поверхности не останется необработанных мест, после чего ее натирают маслом.

Отделка древесины свечным пламенем

Отделка свечным пламенем помогает скрыть пороки низкокачественной древесины. На окрашенную поверхность кистью наносят масляный лак. Через некоторое время он подсыхает и становится липким, и тогда под поверхностью водят горящей свечой. Обязательно дождитесь, чтобы поверхность стала липкой (на ней должны оставаться отпечатки пальцев), и держите банку с лаком и кисть подальше от свечи. Этой работой лучше заниматься вдвоем где-нибудь подальше от мастерской. Попрактикуйтесь на обрезках, прежде чем приступать к серьезной работе.



Метки: отделка древесины, столярные работы

  Поделитесь ссылкой на статью в социальных сетях

  Вы можете оставить свой комментарий

Поделитесь своим мнением, что Вы думаете о прочитанном?
Если Вам не понравилась статья, напишите в комментариях причину.
Возможно, Вы заметили ошибку или у Вас появились вопросы, напишите об этом.
Только зная Ваше мнение, можно будет улучшить и дополнить статью.

Инструмент Для Вырезания Пазов И Полостей В Дереве ответы

---

Инструмент Для Вырезания Пазов И Полостей В Дереве ответы. Обновленные и проверенные решения для всех уровней CodyCross Изобретения группа 45

---

Ответ

Инструмент для вырезания пазов и полостей в дереве Ответ

---

---

Ф Р Е З Е Р

Он Управляет Летательным Аппаратом

Подчинённый У Феодала

CodyCross Изобретения группа 45

CodyCross Изобретения группа 45 ответы

---

определение	Ответ
Римский Папа, Обвинённый В Ереси	агапит
Это Изобретение Стало Одной Из Важных Вех Истории	колесо
Подчинённый У Феодала	вассал
Инструмент Для Вырезания Пазов И Полостей В Дереве	фрезер
Он Управляет Летательным Аппаратом	летчик
Праздничная Трапеза Для Большой Толпы	банкет
Жанр Философского Раздумья Над Сложными Вопросами	элегия
Жилище Для Дворовой Собаки	конура
Устаревшее Название Оксидов	окислы
Крупнейший Горный Массив Кольского Полуострова	хибины
Схожий По Качествам Заменитель	аналог

следующий

Планета Земля Подводный мир Времена года В цирке Транспорт Кулинарное искусство Спорт Фауна и Флора Древний Египет Парк развлечений Средневековье Париж Казино В библиотеке Научная лаборатория На дворе 70-е Зоомагазин Нью-Йорк, Нью-Йорк! В кинотеатре Прекрасный Рим Дикий Запад В аэропорту На ферме Лондон В универмаге Показ мод На курорте Удивительная Япония Концертный зал Телестудия Дом, милый дом Круизный лайнер Греция Мир маленьких вещей Путешествуем на поезде Музей искусств Аквапарк Тур по Бразилии Восьмидесятые Время СПА Приключения в кемпинге Поездка в Испанию

Выбор фальцев, пазов и шпунтов

Эти простые с виду элементы соединений нередко оказываются сложными в изготовлении. Неплотная подгонка, неровные края и сколы указывают на небрежность и ошибки в работе. Все, что требуется для хорошего результата, наверняка есть в вашей мастерской.

Без пазов, фальцев и шпунтов трудно представить многие столярные конструкции, начиная от простой рамки для фото до большого шкафа. Они с древнейших времен считаются фундаментом столярно-плотницкого ремесла и до сих не потеряли своего значения как стандартные элементы деталей корпусной мебели и других проектов, в которых есть полки, ящики или перегородки. Мы познакомим со всеми этапами их изготовления, что позволит вам создавать проекты с безупречными соединениями.

Какими инструментами вы пользуетесь?

Методы изготовления пазов, шпунтов и фальцев отличаются в зависимости от арсенала инструментов, которыми вы располагаете, а также от того, будет ли готовое соединение находиться на виду после окончательной сборки проекта. (Сравнить преимущества и недостатки этих методов поможет прилагаемая таблица.) Помните, что некоторые соединения можно спрятать за фасадными рамами, а более-менее ровный паз сделать ещё лучше с помощью специальных фрез (см. раздел «Фрезы для зачистки пазов уберут огрехи пильного станка»).

Имея много общего, эти выборки тем не менее различаются в зависимости от их расположения в деревянной заготовке. Фальц образует Г-образное углубление вдоль кромки или торца. Паз имеет два плечика (стенки) и расположен поперек направления волокон. У шпунта также есть две стенки, но он располагается вдоль волокон.

ПЯТЬ СПОСОБОВ ВЫБОРКИ ПАЗОВ, ШПУНТОВ И ФАЛЬЦЕВ

ИНСТРУМЕНТ	ОЦЕНКА РЕЗУЛЬТАТА		СТОИМОСТЬ	ДРУГИЕ ВАРИАНТЫ ПРИМЕНЕНИЯ
Наборный пазовый диск	Преимущества: пилит чище, чем большинство обычных дисков; точная регулировка толщины с помощью прокладок	Недостатки: оставляет треугольные борозды в углах выборки; при работе поперек волокон для предотвращения сколов требуется подпорная доска	$80-$250	Формирование шипов, ящичных соединений, соединений вполдерева и др.
Регулируемый пазовый диск	Преимущества: простая и быстрая настройка; доступная цена	Недостатки: неровное дно выборки; при работе поперек волокон для предотвращения сколов требуется подпорная доска	$50-$80	Формирование шипов, соединений вполдерева и т. п., но с невысокими требованиями к качеству
Комбинированный пильный диск с 40 или 50 зубьями	Преимущества: позволяет обойтись без пазового диска; при работе поперек волокон делает чистые фальцы	Недостатки: необходимость делать несколько проходов, что отнимает много времени и часто приводит к ошибкам; следы зубьев требуют зачистки; при работе поперек волокон для предотвращения сколов требуется подпорная доска	$10-$80	Продольное и поперечное пиление в обычных операциях на пильном станке

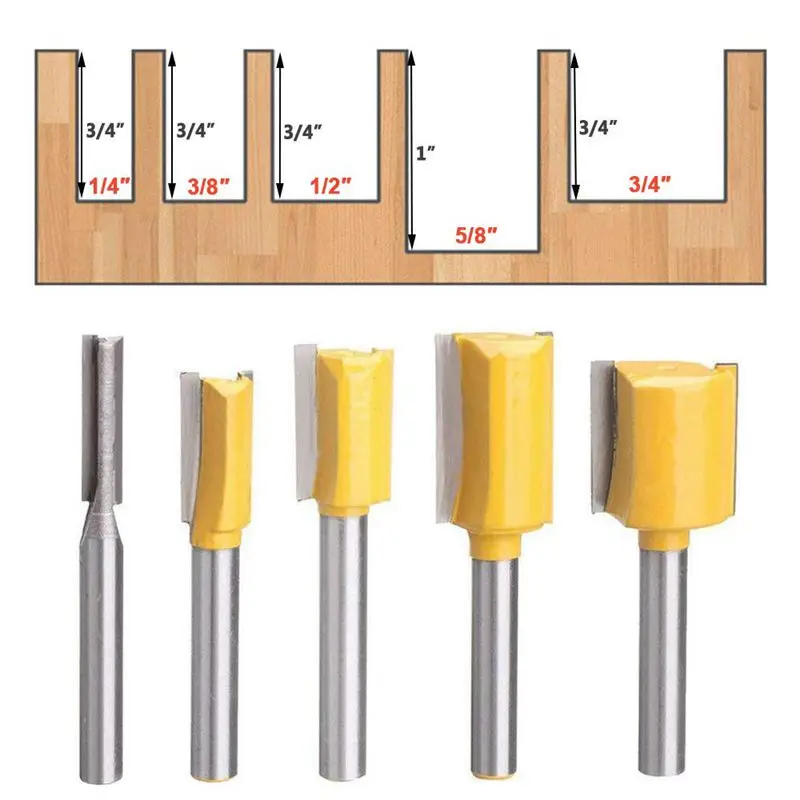

Прямая фреза	Преимущества: делает чистые и прямоугольные выборки; отличная точность, когда диаметр фрезы совпадает с шириной шпунта или паза	Недостатки: глубокие выборки делаются за несколько проходов; при работе поперек волокон для предотвращения сколов требуется подпорная доска	$5-$20 за одну фрезу или $30-$100 за набор из 6-9 фрез	Выборка гнезд, фрезерование по шаблону, выравнивание грубых поверхностей
Фальцевая фреза	Преимущества: делает чистые фальцы при ручном фрезеровании и на фрезерном столе; настройка быстрее и проще, чем у прямой фрезы	Недостатки: глубокие фальцы делаются за несколько проходов; при работе поперек волокон для предотвращения сколов требуется подпорная доска; может отрывать края шпона с облицованных поверхностей	$10-$40 за одну фрезу или $20-$60 за комплект с несколькими подшипниками	Не предназначена для других операций



Пильный станок работает аккуратно и быстро

Когда нужно выбрать пазы, фальцы или шпунты, все работники мастерской в первую очередь вспоминают о пильном станке. Как правило, для установки пазового диска и настройки требуется меньше времени, чем на подготовку фрезера. Кроме того, нравится то, что пильный станок быстро справляется с такой работой и на нём удобно работать с досками и щитами разной ширины и длины.

Пазовые диски бывают двух типов: наборные и регулируемые (так называемые «пьяные»). Мы предпочитаем наборные, которые делают прямоугольные чистые пропилы. Конечно, самые дорогие наборные диски режут чище, и дно выборки получается плоским, а боковые поверхности параллельными и без сколов. Однако большинство наборных дисков оставляют в нижних углах небольшие треугольные бороздки, образующиеся из-за скошенных граней зубьев на внешних дисках. Регулируемые («пьяные») диски подкупают низкой ценой и быстротой настройки, но у них есть серьёзный недостаток — дно выборки получается вогнутым, а углы не прямыми, и после работы с ними приходится прибегать к зачистке.

Вы можете также делать все три разновидности выборок комбинированным пильным диском с 40 или 50 зубьями. Выбирая паз или шпунт, сделайте сначала крайние пропилы, а затем за несколько проходов удалите материал между ними. Мелкие неровности на дне выборки можно зачистить острой стамеской или фрезой.

Таким же способом удаётся выпиливать и фальцы, но мы предпочитаем делать их с помощью двух пропилов. Сначала делается пропил, формирующий плечико фальца. Затем на продольном (параллельном) упоре закрепляется высокая накладка (150-200 мм в зависимости от ширины заготовки), регулируется вылет диска и делается второй пропил под прямым углом к первому. Чтобы избежать отдачи при заклинивании диска и выброса обрезка, убедитесь, что обрезок не окажется между диском и упором.

Как добиться хороших результатов с пильным станком

СОВЕТ 1: Настройте станок для чистого и аккуратного пиления.

Прежде чем начать работу с заготовками, убедитесь в правильности всех настроек вашего станка, чтобы распилы были чистыми и прямоугольными. Продольный упор и пазы для поперечного (углового) упора должны быть параллельны диску, а головка поперечного упора установлена точно под углом 90° к диску. Даже небольшие отклонения могут сказаться на качестве изготовления соединений и их последующей сборке.

СОВЕТ 2: Для получения лучших результатов выберите хороший пазовый диск.

Наборные пазовые диски обычно состоят из двух внешних дисков, нескольких центральных режущих элементов (чипперов)и металлических или пластиковых шайб-прокладок (вы можете сами изготовить прокладки из бумаги или картона). Определите требуемую ширину выборки, затем установите соответствующее число чипперов между внешними дисками (см. рисунок), наденьте всю стопку на шпиндель пильного станка и затяните гайку. Не беспокойтесь, если на шпинделе не хватит места для штатного фланца, просто отложите его в сторону. Гораздо важнее, чтобы гайка была навернута целиком.

СОВЕТ 3: Делайте пробные проходы, добиваясь аккуратности.

Выпиливайте пазы и шпунты на пробных обрезках и проверяйте правильность настроек. Для изменения ширины добавляйте или вынимайте шайбы-про- кладки и чипперы. Мы предпочитаем выпиливать шпунты и пазы чуть меньшей, чем требуется, ширины (буквально на несколько долей миллиметра), а затем шлифовать вставляемую деталь по толщине, чтобы она входила плотно. Не забывайте шлифовать всю деталь одними и теми же номерами абразива, чтобы при отделке изделия не выявились различия в гладкости поверхностей. И будьте осторожны, чтобы на верхних слоях фанерного шпона не появились протёртые насквозь участки.

СОВЕТ 4: Применяйте противосколь- ный вкладыш, чтобы края выборки не получились рваными.

Вы можете самостоятельно сделать противоскольный вкладыш для своего пильного станка. Настройте пазовый диск на требуемую ширину и опустите его ниже поверхности стола. Вставьте в проем стола остроганную и выпиленную по форме проёма деревянную пластину, которая должна располагаться вровень с поверхностью стола. Надёжно прижмите пластину сверху, расположив прижим вдоль неё и чуть в стороне от диска. Включив станок, медленно поднимайте диск до высоты, примерно соответствующей глубине выборки. Выключите станок и измерьте вылет диска, затем сделайте пробный проход на обрезке.

СОВЕТ 5: Точите весь комплект, а не отдельные диски.

Твердосплавные зубья со временем становятся тупыми и требуют заточки. Всегда точите каждый диск и каждый чиппер, даже если никогда ими не пользовались, чтобы все зубья имели одинаковую высоту. Если это правило не соблюдать, некоторые чипперы будут погружаться в материал глубже.

СОВЕТ 6: Наклейте скотч, чтобы избежать сколов тонкого шпона.

При пилении листовых материалов, облицованных шпоном, всегда есть риск образования сколов. Для сохранения целостности шпона наклейте полосу малярного скотча вдоль линии распила и на задний торец заготовки, чтобы обеспечить поддержку древесных волокон. Сначала сделайте проход минимальной глубины, чтобы только надрезать шпон, затем поднимите диск и сделайте второй проход до окончательной глубины, как показано на фото.

Первым проходом глубиной 1,5 мм чисто перерезан шпон (слева). После выборки паза требуемой глубины осторожно удалите скотч, чтобы избежать отрыва волокон шпона.

Уменьшайте подачу соответственно количеству удаляемого материала.

СОВЕТ 7: Пользуйтесь толкателем и подпорными досками

Левый паз в этой дубовой доске мы выпиливали, подпирая кромку заготовки обрезком, но не применяли его для правого паза. Подпорный обрезок помогает избежать сколов.

При поперечном пилении диск будет вырывать волокна в месте выхода из заготовки, если не предпринять некоторые меры. Закрепите на поперечном (угловом) упоре деревянную накладку, которая послужит подпорной доской, как показано в следующем совете, или вставляйте ненужный обрезок между заготовкой и головкой упора.

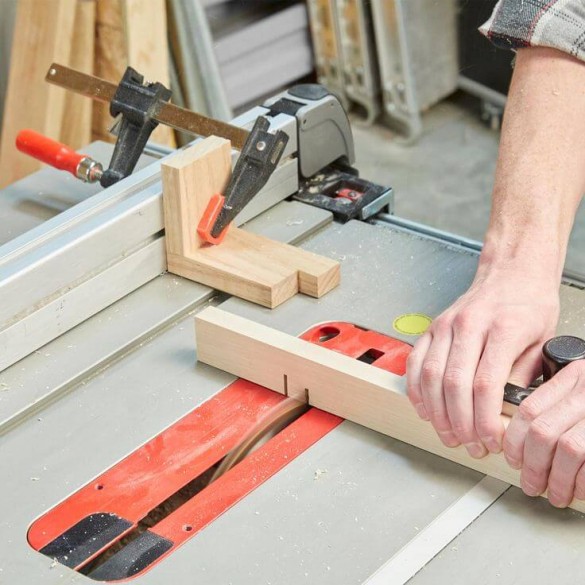

СОВЕТ 8: Продольный упор в роли ограничителя.

Делая паз или поперечный фальц, используйте продольный упор вместо ограничителя и деревянную накладку, чтобы уменьшить сколы. Наждачная бумага не дает заготовке скользить.

Для пазов и фальцев на конце заготовок используйте продольный и поперечный упоры одновременно, как показано на фото. Так как пропил не проходит заготовку насквозь, нет риска её защемления и обратного отскока. Добавьте высокую накладку для выпиливания фальцев, чтобы диск не касался продольного упора.

Для быстрого монтажа закрепите накладку на продольном упоре двухсторонним скотчем. Установите пазовый диск, толщина которого больше ширины фальца. Сделайте вырез для диска в накладке, как показано на рисунках. Затем с помощью продольного упора отрегулируйте ширину фальца и обработайте заготовку.

Универсальность фрезера позволяет добиться лучших результатов

Этот комплект позволяет делать фальцы разной ширины одной фрезой. Чем меньше подшипник, тем шире фальц, и наоборот.

Ничто не сравнится с фрезером, делающим прямоугольные и чистые пазы, шпунты и фальцы с плоским дном, в аккуратности изготовления соединений, которые будут видны в готовом изделии. Управляя фрезером с помощью рук или закрепив его в стол, вы в любом случае получите отличный результат. Фрезер особенно незаменим при выборке глухих пазов, шпунтов и фальцев (не выходящих за один или оба края детали). При работе с фрезером вы можете видеть метки начала и конца выборки, а также саму фрезу, в отличие от пильного станка, где диск закрыт сверху заготовкой, что затрудняет работу по меткам.

Фрезерование аккуратных фальцев вручную или на фрезерном столе

Для выборки фальцев почти с одинаковым успехом можно использовать фальцевую, прямую или спиральную фрезы. Фальцевые фрезы продаются по отдельности или в наборе с подшипниками разного диаметра для получения фальцев разной ширины. Держа фрезер в руках, перемещайте его вдоль внешних кромок заготовки в направлении против часовой стрелки. Для лучшей устойчивости одну из ручек фрезера следует располагать над заготовкой. Чтобы при обработке поперёк волокон древесины избежать сколов на углах, применяйте подпорную доску или остановите операцию, не доходя до угла, а затем осторожно фрезеруйте в обратном направлении, начав с угла (такой метод называется попутным фрезерованием).

При обработке листовых материалов фальцевая фреза часто оставляет рваные волокна в виде ворса на краях лицевого шпона, а не срезает их чисто. Чтобы это исправить, сначала отфрезеруйте фальц требуемой глубины и ширины, а затем удалите ворс с помощью прямоугольной шлифовальной колодки, направляя её вдоль волокон в сторону фальца. Фальцевые фрезы также отлично подходят для фрезерного стола, имеющего много преимуществ перед фрезером, который управляется вручную. Вам не нужно менять подшипники для изменения ширины фальца. Можно установить продольный упор вровень с передней стороной подшипника, чтобы выбирать фальц максимальной ширины, или сдвинуть упор вперед для выборки более узкого фальца. Когда ширина фальца контролируется только с помощью подшипника, фреза точно повторяет контуры кромки (в том числе и дефекты), и они будут копироваться в соединении.

Фальцевые фрезы часто оставляют край шпона ворсистым, а не срезают его чисто, поэтому приходится применять шлифовальную колодку для удаления торчащих волокон. Если отдельные ворсинки согнутся внутрь фальца, аккуратно отшлифуйте вертикальную грань, стараясь не скруглить острое ребро.

Если у вас нет фальцевой фрезы, вы можете с успехом выбирать фальцы прямыми или спиральными фрезами. Используйте их в фрезерном столе или в сочетании с боковым упором при фрезеровании вручную. Избегайте тупых фрез, оставляющих прижоги или мшистые поверхности вместо гладких и чистых.

Реальную толщину листов не указывают на ярлыках

Листовые и плитные материалы, такие как фанера или МДФ, обычно имеют меньшую толщину, чем она обозначена на кромке или наклейках. Например 19-миллиметровая фанера часто бывает толщиной чуть более 18 мм. Что из этого следует? Если вы планируете делать пазы, шпунты или фальцы в этих материалах, прежде всего необходимо их тщательно измерить. Толщина может быть разной даже у листов из одной стопки. Всегда делайте пробные образцы из обрезков и проверяйте плотность соединений. Для таких случаев выпускаются специальные фрезы с уменьшенным диаметром.

Чтобы получить по-настоящему хороший результат, применяйте прямую или спиральную фрезу, диаметр которой меньше толщины фанеры, и делайте выборки за два прохода с помощью самодельных или фабричных приспособлений.

Если вы, подобно нам, предпочитаете не фрезер, а пильный станок с наборным диском, используйте такой метод: прежде всего пометьте все шайбы-прокладки литерами (А, В, С и т. д.) с помощью несмываемого маркера или гравировки. Затем точно настройте ширину, установив соответствующие диски, чипперы и прокладки. Снимая набор со шпинделя, запишите в блокнот, какие чипперы и прокладки были установлены. В следующий раз, когда будете работать с фанерой аналогичной толщины, вы сможете собрать диск в такой же комбинации, ориентируясь на свои записи. Однако не нужно полностью им доверять. Всегда делайте для проверки пробные проходы.

Фрезы для зачистки пазов уберут огрехи пильного станка

Название этих фрез точно соответствует их назначению: они срезают неровности на дне, делая шпунт или паз идеально ровным и прямоугольным.

Вот как они применяются: сначала выпилите паз нужной ширины с помощью пильного станка, оставив припуск около 1 мм по глубине. Сделайте такие выборки на всех деталях. Теперь установите в цангу фрезу для зачистки пазов и настройте фрезер на окончательную глубину. Проведите фрезу вдоль выборки, прижимая подшипник сначала к одной стенке, а затем к другой.

Не путайте эти фрезы с похожими фрезами для гнезд, имеющими более длинную режущую часть (10-13 мм высотой), из-за которой подшипник будет расположен выше стенки 10-миллиметрового паза, и это потребует применения направляющей.

Внешние зубья наборных пазовых дисков оставляют в углах треугольные бороздки, избавиться от которых поможет фреза для зачистки пазов.

Фреза удаляет со дна слой толщиной чуть больше миллиметра, делая поверхности выборки чистыми и ровными.

Этим фрезам постоянно находится применение в нашей мастерской. Они работают чисто и подходят для шпунтов шириной 10 мм.

Используйте преимущества фрезерного стола для выборки пазов, шпунтов и фальцев

Для фрезерования этих элементов соединений мы в большинстве случаев предпочитаем использовать фрезерный стол, более безопасный по сравнению с ручным фрезером и обеспечивающий лучший контроль благодаря продольному упору, прижимам-гребёнкам, поперечному упору и системе пылеудаления.

Чтобы добиться лучших результатов, следует учитывать возможности и ограничения вашего фрезера и самих фрез. Выборка шпунта сечением 19×10 мм в дубовой доске приводит к перегрузке электродвигателя и быстрому затуплению фрезы, поэтому такую операцию следует выполнять за два прохода, каждый раз погружая фрезу на половину требуемой глубины.

Фрезы с нисходящей спиралью режут чисто, но направляют стружку вниз, а не выталкивают её. Удалите мусор с помощью компрессора и сделайте ещё один проход.

Иногда стружки и пыль скапливаются в глубине выборки или под доской, слегка приподнимая её, в результате чего на дне образуются неровности. Выполнив все проходы до окончательной глубины, удалите стружки и пыль со стола и заготовки и сделайте ещё один проход для зачистки стенок и дна выборки, не меняя настройки. Фреза с нисходящей спиралью может приподнимать заготовку при выборке шпунта или паза на фрезерном столе. Эти твердосплавные фрезы лучше всего работают при фрезеровании материала насквозь, когда стружки проваливаются в образующийся просвет.

Фрезы с восходящей спиралью, наоборот, хорошо удаляют стружки из глубины шпунта, но могут отрывать края лицевого шпона на фанере. Наш совет: применяйте фрезу с восходящей спиралью везде, где можно использовать прямую фрезу, а фрезу с нисходящей спиралью оставьте для тех случаев, когда выборка имеет открытый край или когда фреза прорезает материал насквозь.

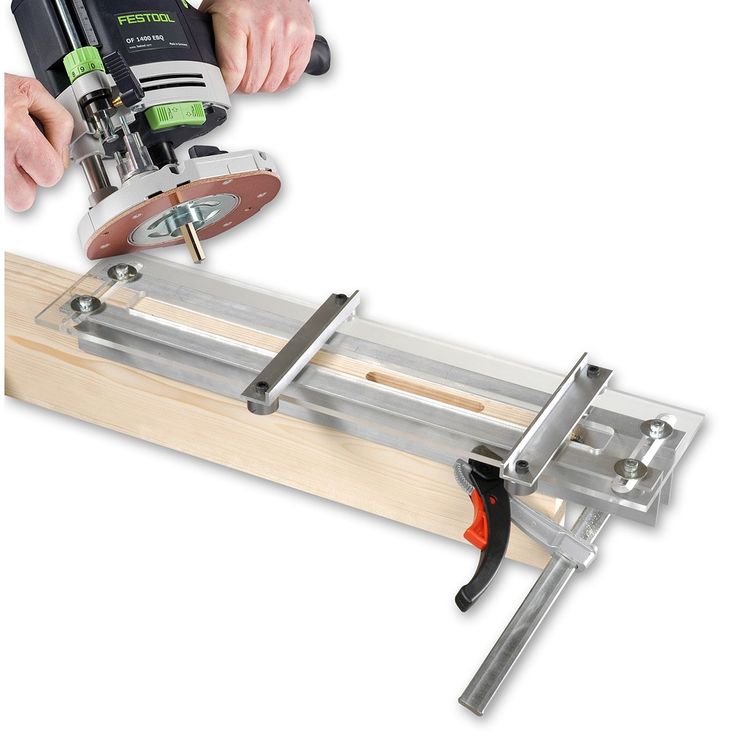

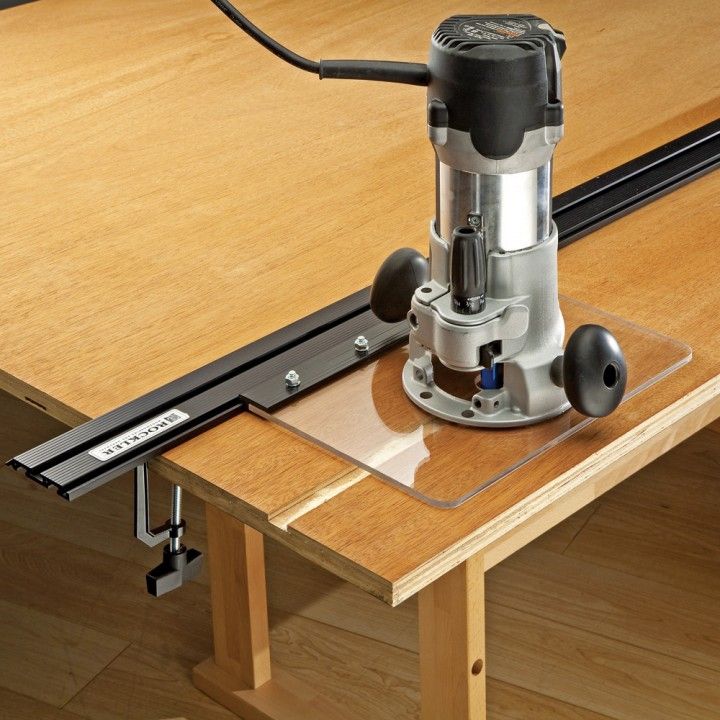

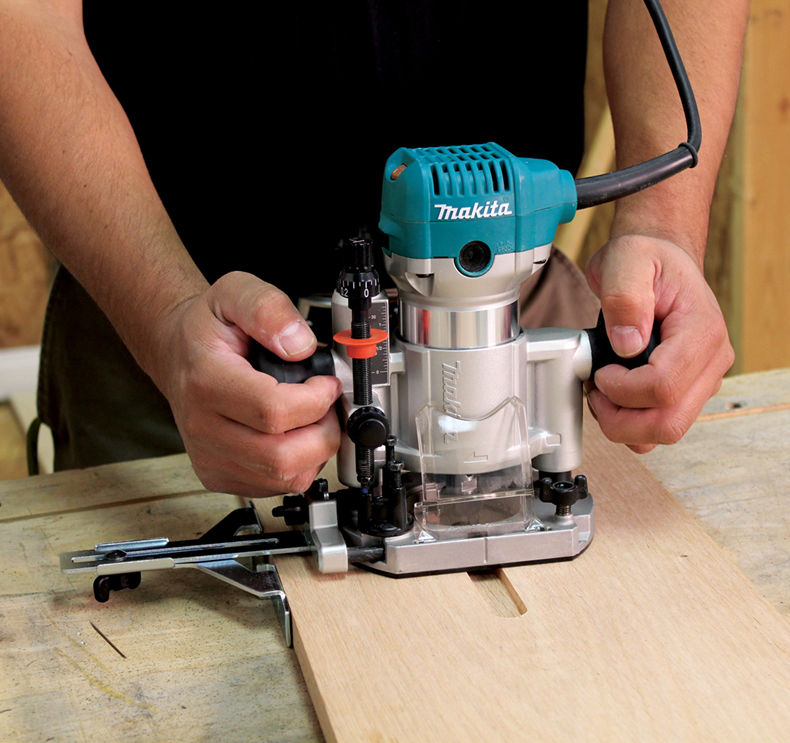

Фрезеруя пазы и шпунты вручную, применяйте направляющие

Если шпунт или паз нужно выбрать так далеко от кромки, что это нельзя сделать на фрезерном столе с продольным упором, приходится прибегать к фрезерованию в ручном режиме. При этом у вас есть выбор между тремя вариантами: можно перемещать фрезер, прижимая край его подошвы к направляющей, или использовать копирующую фрезу и направляющую, или установить на фрезер боковой упор.

Для первого варианта закрепите в цангу прямую фрезу или фрезу с восходящей спиралью и настройте глубину фрезерования. Измерьте расстояние от края подошвы фрезера до лезвий фрезы. Зафиксируйте направляющую на таком же расстоянии от линий разметки, стараясь выровнять её как можно точнее. Включив фрезер, передвигайте его вдоль направляющей, чтобы выбрать шпунт или паз.

Чтобы шпунт или паз получились прямыми, подошва фрезера должна перемещаться вдоль направляющей, касаясь её одной и той же точкой.

Так как режущая часть фрезы и подшипник имеют одинаковый диаметр, вам нужно только выровнять направляющую с линией разметки, не прибегая к измерениям.

Второй вариант (с копирующей фрезой) избавляет вас от ошибки, связанной с измерением и установкой расстояния, так как подшипник фрезы, расположенный над режущей частью, движется по кромке направляющей. Вам нужно только закрепить направляющую точно по линии разметки.

Если заготовка слишком большая и её неудобно обрабатывать на фрезерном столе, используйте боковой упор, который поможет сделать паз или шпунт параллельно краю заготовки на расстоянии, обычно не превышающем 200 мм. Для этой операции лучше установить в цангу прямую фрезу или фрезу с восходящей спиралью.

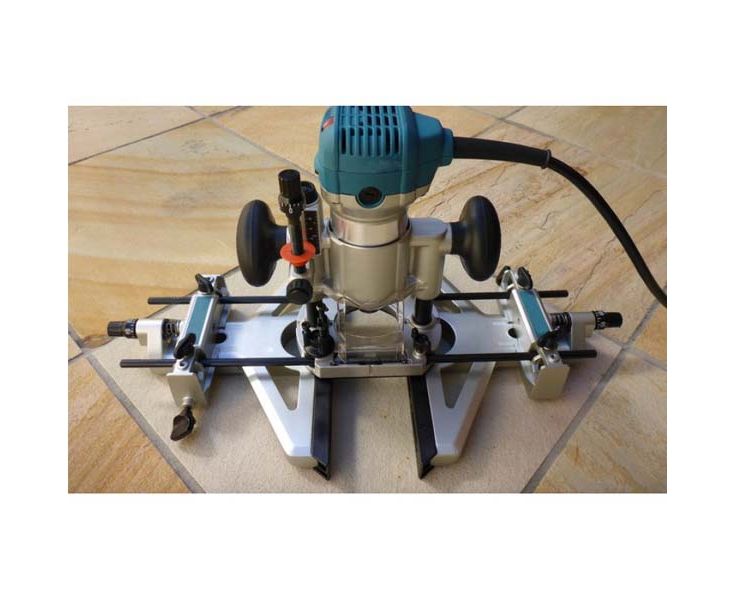

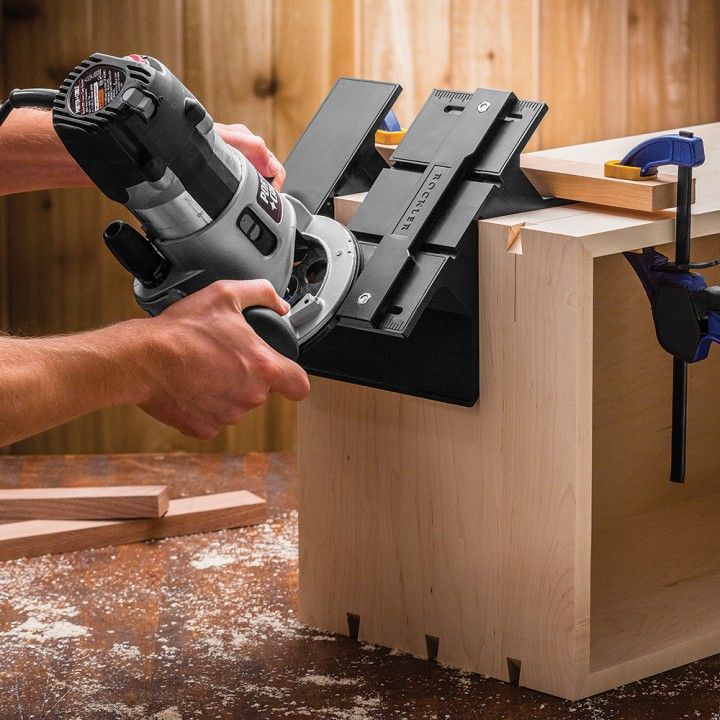

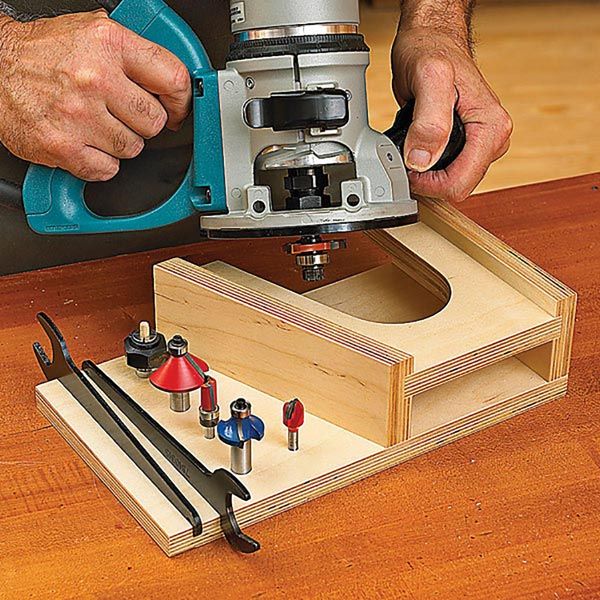

Приспособления для фрезерования: расширяем функционал ручного фрезера

Расширить функциональные возможности ручного электроинструмента, сделать его использование более удобным, комфортным и безопасным позволяют приспособления для ручного фрезера. Серийные модели таких устройств стоят достаточно дорого, но можно сэкономить на их приобретении и сделать приспособления для оснащения фрезера по дереву своими руками.

Различного рода приспособления могут сделать из ручного фрезера по-настоящему универсальный инструмент

Основная задача, которую решают приспособления для фрезера, заключается в том, чтобы инструмент располагался по отношению к обрабатываемой поверхности в требуемом пространственном положении. Некоторые наиболее часто используемые приспособления для фрезерных станков входят в стандартную комплектацию такого оборудования. Те же модели, которые имеют узкоспециализированное назначение, приобретаются отдельно или изготавливаются своими руками. При этом у многих приспособлений для фрезера по дереву такая конструкция, что изготовить их своими руками не представляет особых проблем. Для самодельных приспособлений для ручного фрезера даже не потребуются чертежи – вполне достаточно будет их рисунков.

Среди приспособлений для фрезера по дереву, которые можно изготовить и своими руками, есть целый ряд популярных моделей. Рассмотрим их подробнее.

Параллельный упор для выполнения прямых и фигурных резов

Параллельный упор для фрезерного стола или другой базовой поверхности, позволяющий выполнять в дереве прямолинейные резы относительно данных поверхностей, является одним из самых популярных приспособлений и входит в стандартный комплект многих моделей. Используя такое приспособление, базовым элементом для которого, кроме рабочего стола, может выступать боковая сторона обрабатываемой детали или направляющая рейка, выполняют обработку пазов на заготовке, а также осуществляют фрезерование ее кромочной части.

Устройство параллельного упора заводского исполнения

Конструкция параллельного упора для фрезера включает в себя следующие составные элементы:

• штанги, которые вставляются в специальные отверстия в корпусе фрезера;
• стопорный винт, посредством которого штанги фиксируются в требуемом положении;
• винт точной настройки, который нужен для того, чтобы более точно отрегулировать расстояние, на котором ось фрезы будет находиться от базовой поверхности;
• опорные накладки, которыми приспособление упирается в базовую поверхность (в отдельных моделях параллельных упоров предусмотрена возможность изменения расстояния между опорными накладками).

Чтобы подготовить упор для фрезера к работе, требуется совершить следующие действия:

• вставить штанги упора в отверстия в основании фрезера и закрепить их в требуемом положении стопорным винтом;
• ослабив стопорный винт и используя винт точной настройки, отрегулировать расстояние между осью фрезы и опорной поверхностью приспособления.

Устройство самодельного параллельного упора из твердой древесины

Чертеж основания

Зажимные планки изготавливаются из целой заготовки

Дополнив параллельный упор одной простой деталью, можно использовать такое приспособление для создания в дереве не только прямолинейных, но и криволинейных резов. Такой деталью является деревянный брусок, одна сторона которого прямая, а на второй выполнена выемка округлой или угловой формы. Его располагают между опорными накладками упора и базовой поверхностью обрабатываемой заготовки из дерева, которая имеет криволинейную форму.

При этом, естественно, своей прямой стороной брусок должен упираться в опорные накладки приспособления, а стороной с выемкой – в криволинейную базовую поверхность. Работать с параллельным упором, дополнительно оснащенным таким бруском, следует предельно аккуратно, так как положение самого фрезера в данном случае будет достаточно неустойчивым.

Доработка штатного упора для фрезерования округлостей

Схемы фрезерных столов и конструктивных решений:

Настольный фрезерный стол:

Фрезерный стол с поворотной столешницей:

Самодельный лифт:

Еще один простейший вариант:

Боковой упор:

Ниже представлен типовой эскиз фрезерного стола с большим количеством полезных ящиков. Все размеры в дюймах (1 дюйм = 2,54 см). Столешница:

Параллельный упор:

Тумба стола:

и ее каркас:

Согласитесь, вариантов реализация Фрезерного Станка — неимоверное количество! Сколько Мастеров — столько и решений.

Приглашаем поделиться своим опытом, фотографиями и идеями, через форму обратной связи или пишите на e-mail Использованы открытые источники в интернете: поисковые системы и социальные сети, фотографии наших партнеров, коллег и покупателей.

Работаем с удовольствием! Команда «Арсенал Мастера РУ»

Посмотреть Все фотообзоры Арсенал Мастера Посмотреть Весь ассортимент инструмента в каталоге и Ручные фрезеры

Направляющая шина

Направляющая шина, как и параллельный упор, обеспечивает прямолинейное перемещение фрезера относительно базовой поверхности в процессе обработки дерева. Между тем, в отличие от параллельного упора, такая направляющая для фрезера может располагаться под любым углом к кромке обрабатываемого изделия. Таким образом, направляющая шина может обеспечить возможность точного перемещения фрезера в ходе обработки дерева практически в любом направлении в горизонтальной плоскости. Направляющая шина, оснащенная дополнительными конструктивными элементами, пригодится также при фрезеровании отверстий, располагаемых в дереве с определенным шагом.

Фиксация направляющей шины на рабочем столе или обрабатываемой заготовке обеспечивается специальными зажимами. Если в базовой комплектации приспособления такие зажимы отсутствуют, для этих целей подойдут обычные струбцины. Отдельные модели направляющих шин могут быть укомплектованы специальным адаптером, который часто называют башмаком. Адаптер, соединяемый с основанием фрезера посредством двух штанг, в процессе обработки скользит по профилю шины и таким образом обеспечивает перемещение рабочей головки фрезера в заданном направлении.

Выборка фрезером паза с использованием направляющей шины

Такое приспособление для фрезерования, как направляющая шина, лучше всего применять в комплекте с фрезерами, опорная площадка которых оснащена регулируемыми по высоте ножками. Объясняется это следующим. В тех случаях, когда опорные поверхности фрезера и шины оказываются в разных горизонтальных плоскостях, что может произойти при слишком близком расположении приспособления по отношению к обрабатываемой заготовке из дерева, регулируемые ножки инструмента дают возможность устранить такое расхождение.

Направляющие приспособления для оснащения фрезера, которые, несмотря на простоту своей конструкции, будут отличаться высокой эффективностью использования, без особых сложностей можно изготовить и своими руками. Простейшее из таких приспособлений может быть сделано из длинного деревянного бруска, который закрепляется на обрабатываемом изделии при помощи струбцин. Чтобы такая приспособа стала еще более удобной, можно дополнить ее боковыми упорами. Если положить и зафиксировать брусок одновременно на двух (и даже более) заготовках из дерева, то можно выполнить фрезерование паза на их поверхности за один проход.

Фрезерование вдоль деревянной планки, закрепленной на заготовке

Основной недостаток, которым отличается устройство вышеописанной конструкции, заключается в том, что точно зафиксировать брусок относительно линии будущего реза непросто. Подобного недостатка лишены направляющие приспособления двух предложенных ниже конструкций.

Первое из таких приспособлений представляет собой устройство, изготовленное из соединенных между собой доски и фанерного листа. Чтобы обеспечить выравнивание данного приспособления по отношению к краю выполняемого паза, необходимо соблюсти следующие условия: расстояние от края упора до края фанеры (основы) должно точно соответствовать расстоянию, на котором используемый инструмент располагается от крайней точки базы фрезера. Приспособление предложенной конструкции применяется в том случае, если дерево обрабатывается фрезами одного диаметра.

Приспособление для выборки пазов фрезером

Для фрезерных операций, выполняемых инструментами различного диаметра, целесообразно применять приспособления другой конструкции. Особенность последних заключается в том, что фрезер при их использовании соприкасается с упором всей подошвой, а не только своей средней частью. В конструкции такого упора присутствует откидная доска на петлях, которая и обеспечивает правильное пространственное положение устройства по отношению к поверхности обрабатываемого изделия из дерева. Назначение этой доски состоит в том, чтобы обеспечить фиксацию упора в требуемом положении. После того как такая процедура будет выполнена, доска откидывается и тем самым освобождает место для рабочей головки фрезера.

Приспособление с откидной планкой

Изготавливая такое приспособление для фрезера своими руками, следует иметь в виду, что расстояние от центра используемого инструмента до крайней точки базы фрезера должно соответствовать величине ширины откидной доски и зазора между доской и упором, если он предусмотрен в конструкции приспособления. В том случае, если при изготовлении данного приспособления вы ориентировались только на край фрезы и край паза, который необходимо сформировать с ее помощью, применять такое устройство можно будет только с фрезами одного диаметра.

Нередко фрезеровать пазы в заготовках из дерева приходится поперек волокон материала, что приводит к образованию задиров. Уменьшить величину задиров позволяют приспособления, которые, прижимая волокна в том месте, где выходит фреза, не дают им отщепиться от поверхности обрабатываемого дерева. Конструкция одного из таких приспособлений состоит из двух досок, которые соединяются между собой шурупами под углом 90°. Ширина паза, выполненного в таком приспособлении, должна совпадать с шириной выемки, создаваемой в изделии из дерева, для чего с разных сторон упора используют фрезы разного диаметра.

Другое фрезерное приспособление, конструкция которого состоит из двух L-образных элементов, фиксируемых на обрабатываемом изделии из дерева струбцинами, требуется для фрезерования открытых пазов и обеспечивает минимальное количество задиров в процессе обработки.

Копировальные кольца и шаблоны

Копировальная втулка для фрезера – это приспособление с выступающим бортиком, который скользит вдоль шаблона и таким образом задает движение фрезы в требуемом направлении. На подошве фрезера такое кольцо может фиксироваться различными способами: прикручиваться винтами, вворачиваться в резьбовое отверстие, вставляться специальными усиками в отверстия в подошве инструмента.

Расчет смещения фрезы при использовании копировальной втулки

Диаметры копировального кольца и применяемого инструмента должны иметь близкие значения, но при этом важно, чтобы кольцо не касалось режущей части фрезы. Если диаметр кольца превышает поперечный размер копировальной фрезы, то такой шаблон для компенсации разницы между его размером и диаметром инструмента не должен превышать размера обрабатываемого изделия.

Фрезерный шаблон, выполненный в виде кольца, может закрепляться на заготовке из дерева при помощи двухстороннего скотча и струбцин, которыми обе его части прижимаются к рабочему столу. Выполнив фрезерование по шаблону, следует проверить, что кольцо в процессе выполнения фрезерной операции плотно прижималось к краю шаблона.

Выборка продолговатого отверстия с помощью шаблона и копировального кольца

Шаблоны для фрезерования можно использовать не только для обработки всей кромки изделия, но и для придания его углам округлой формы. Применяя такой шаблон для фрезера, можно выполнять на углах обрабатываемого изделия из дерева закругления различного радиуса.

Шаблоны, используемые для работы с ручным фрезером, могут оснащаться подшипником или кольцом. В последнем случае необходимо соблюсти следующие условия: кольцо должно точно соответствовать диаметру фрезы или в конструкции приспособления должны быть предусмотрены упоры, которые позволяют отодвигать шаблон от края заготовки и тем самым устранять разницу между радиусами инструмента и кольца.

При помощи шаблонов, которые могут быть и регулируемыми, можно не только фрезеровать кромки обрабатываемого изделия из дерева, но и создавать фигурные пазы на его поверхности. Кроме того, если сделать шаблон соответствующей конструкции, что не представляет больших сложностей, с ним можно будет быстро и точно вырезать пазы для дверных петель.

Типы столов

• Настольный (портативный) стол.

Данные столы имеют компактные размеры, легкий вес и могут устанавливаться на любую рабочую поверхность. Например: американский Фрезерный настольный переносной стол Kreg PRS 2100. Имеет стальное основание

Английский Фрезерный стол Trend CraftPro

Самодельные варианты данных столов могут быть самых разных видов, начиная от простой столешницы с фрезером и боковым упором из фанеры:

и незатейливых тумб-столиков с фрезером:

Часто в качестве пластины для установки фрезера в стол используется оргстекло. ​

• Стационарный фрезерный стол (персональный, непереносной)

​Данные столы имеют рабочую высоту, обеспечивающую удобную работу стоя — 800-900 мм. В некоторых случаях столешницы могут быть регулируемыми по высоте. Серийные образцы как правило имеют алюминиевое основание (к примеру, такие как INCRA):​

или стальное основание (как во фрезерных столах Крег):

Основание может изготавливаться из мебельных щитов (профессиональный стол CMT) :

Особое место среди фрезерных столов занимает фрезерный стол Festool с универсальной съемной пластиной и креплением под любой фрезер Festool. По сути это облегченный, но при этом прекрасно оснащенный вариант фрезерного станка как для работ в Мастерской, так и на выезде.

Со сложенными ножками стол фестул превращается в настольный вариант:

Широкое оснащение и быстрая настройка делают его не заменимым помощником для многих профессиональных Мастеров.

Самодельные стационарные варианты порой выглядят никак не хуже заводских столов: Авторские фрезерные столы могут быть изготовлены с применением стандартных элементов от серийных столов: фрезерной пластины, профилей и шин, столешниц, упоров. К примеру на основе комплектущих Kreg:

Примеры, где используют направляющий профиль (комбинированная рельса) KREG Combo-Trak и прижимные гребенки KREG

Стол с пластиной KREG

или INCRA (направляющие профиля, лифт фрезера) Позиционер INCRA M-LS25SYS:

В некоторых случаях и промышленные столы дорабатывают, улучшая их функциональные возможности. KREG PRS 1045: Самое простое и полезное улучшение — конечно же встраивание ящиков для фрез, инструмента и других вспомогательных принадлежностей.

Задействовать можно и боковые поверхности стола для закрепления на их внешней стороне необходимых в работе инструментов или принадлежностей.

Почитатели бренда ИНКРА также стараются улучшить полезные свойства стола. Фрезерный стол INCRA M-RT COMBO 3 Многофункциональный (не только фрезерный) стол Стационарный стол может быть просто фрезерным столом, как показанные выше. Но также он может быть и многофункциональным, универсальным, совмещенным с верстаком, монтажным столом, стационарной пилой и т.п.

В конструкции столов активно используются принадлежности INCRA и KREG. К примеру: упор и позиционер Incra

Большая рабочая поверхность такого универсального стола с одной стороны расширяет возможности, а с другой стороны — экономит и место и ресурсы.

Вырезание пазов округлой и эллиптической формы

Чтобы ручным фрезером вырезать в дереве пазы в форме круга или эллипса, используют циркульные приспособления. Простейший циркуль для фрезера состоит из штанги. Один ее конец соединяется с основанием фрезера, а второй оснащается винтом и штифтом. Штифт вставляется в отверстие, выступающее в качестве центра окружности, по контуру которой формируется паз. Чтобы изменить радиус окружности паза, для выполнения которого используется такой циркуль для фрезера, достаточно сместить штангу относительно основания фрезера. Более удобными в использовании являются циркульные приспособления, в конструкции которых предусмотрены две штанги, а не одна.

Простейший циркуль-штанга часто идет в комплекте с фрезером

Оснастка, работающая по принципу циркуля, является достаточно распространенным типом приспособлений, используемых для работы с фрезером. С их помощью очень удобно выполнять фрезерование фигурных пазов с различными радиусами закругления. Как уже говорилось выше, типовая конструкция такого приспособления, которое можно изготовить и своими руками, включает в себя винт со штифтом, имеющим возможность перемещаться по пазу устройства и тем самым позволяющим регулировать радиус создаваемого паза.

В тех случаях, когда фрезером по дереву или другому материалу необходимо создать отверстие небольшого диаметра, используется оснастка другого типа. Особенностью конструкции таких приспособлений, которые фиксируются на нижней части базы фрезера, является то, что их штифт, устанавливаемый в центральное отверстие на обрабатываемой заготовке, располагается под основанием используемого электроинструмента, а не за его пределами.

Самодельный циркуль с двумя направляющими

Основание

Уголок

Направляющие

Центрирующий штифт

Циркуль в сборе. Вид снизу

Циркуль в сборе. Вид сверху

Используя специальные приспособления, ручным фрезером можно создавать в дереве не только круглые, но и овальные отверстия. Конструкция одного из таких приспособлений включает в себя:

• основание, которое может фиксироваться на обрабатываемом изделии из дерева вакуумными присосками или винтами;
• два башмака, которые перемещаются по пересекающимся направляющим;
• две монтажные штанги;
• кронштейн, соединяющий основание приспособления с фрезером.

За счет специальных пазов в кронштейне такого приспособления его опорная плита легко выставляется в одной плоскости с основанием фрезера. Если данная оснастка используется для выполнения фрезерования по круглому контуру, то задействуется один башмак, а если по овальному, то оба. Сделанный таким приспособлением вырез отличается более высоким качеством, чем если бы он был выполнен с использованием лобзика или ленточной пилы. Объясняется это тем, что обработка при помощи фрезера, используемого в данном случае, осуществляется инструментом, который вращается с высокой скоростью.

Результат работы с самодельным циркулем – круглое отверстие с ровными кромками

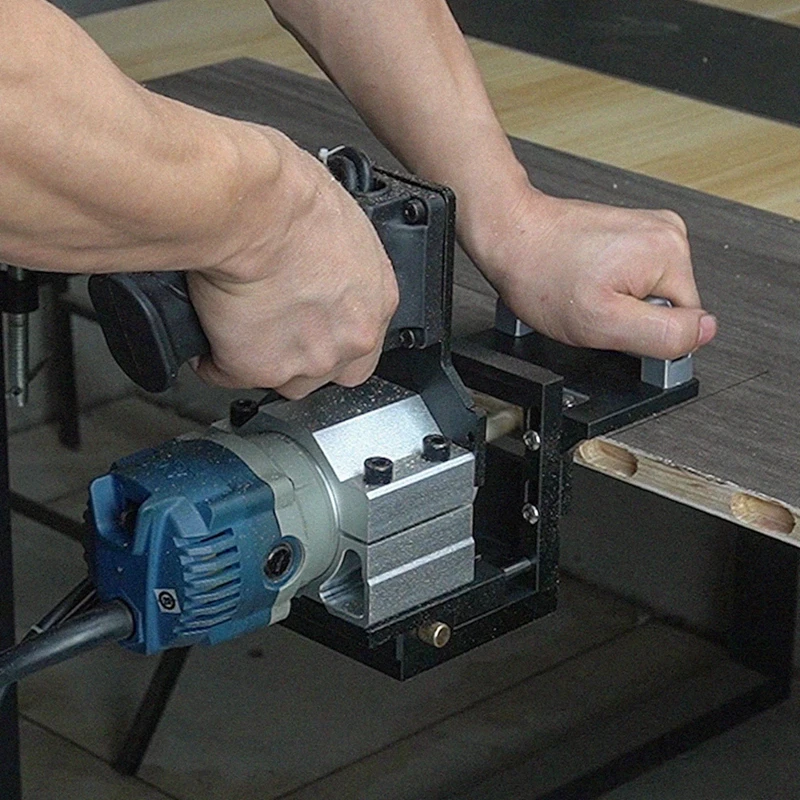

Приспособления для быстрого и качественного фрезерования пазов на узких поверхностях

На вопрос о том, как сделать пазы для дверных петель или замка, сможет ответить любой домашний мастер. Для этих целей, как правило, используются дрель и обычное долото. Между тем выполнить такую процедуру значительно быстрее и с меньшими трудозатратами можно, если взять для этого фрезер, оснащенный специальным приспособлением. Конструкция такого приспособления, при помощи которого на узких поверхностях можно создавать пазы различной ширины, представляет собой плоское основание, фиксируемое на подошве фрезера. На основании, которое может иметь как круглую, так и прямоугольную форму, установлены два штыря, задача которых заключается в том, чтобы обеспечить прямолинейное движение фрезера в процессе обработки.

Основное требование, которому должна соответствовать насадка на фрезер вышеописанной конструкции, состоит в том, что оси направляющих штырей должны находиться на одной линии с центром используемой для обработки дерева фрезы. Если данное условие выполнено, то паз, выполняемый на торце обрабатываемой заготовки, будет располагаться строго по его центру. Чтобы сместить паз в одну из сторон, достаточно надеть на один из направляющих штырей втулку соответствующего размера. При использовании подобной насадки на ручной фрезер нужно следить за тем, чтобы направляющие штыри в процессе обработки прижимались к боковым поверхностям обрабатываемого изделия.

Приспособление для выборки пазов (нажмите для увеличения)

Обеспечить устойчивость фрезера при обработке узких поверхностей можно и без специальных приспособлений. Решают такую задачу при помощи двух досок, которые крепятся с обеих сторон обрабатываемого изделия таким образом, чтобы сформировать с поверхностью, на которой выполняется паз, одну плоскость. Сам фрезер при использовании такого технологического приема позиционируется при помощи параллельного упора.

Фрезерные приспособления для обработки тел вращения

Многие приспособления для ручного фрезерного станка, изготавливаемые пользователями под свои нужды, не имеют серийных аналогов. Одним из таких устройств, необходимость в использовании которого возникает достаточно часто, является приспособление, облегчающее процесс вырезания пазов в телах вращения. Используя такое приспособление, в частности, можно легко и точно вырезать продольные канавки на столбах, балясинах и других изделиях из дерева подобной конфигурации.

Приспособление для нарезки канелюр в балясинах

Фрезе и рамка в сборе

Каретка для фрезера

Делительный диск

Конструкцию данного приспособления составляют:

• корпус;
• передвижная фрезерная каретка;
• диск, при помощи которого выполняется установка угла поворота;
• винты, обеспечивающие фиксацию обрабатываемой заготовки;
• стопорный винт.

Если такое приспособление дополнительно оснастить простейшим приводом, в качестве которого можно использовать обычную дрель или шуруповерт, то фрезерованием на нем можно успешно заменить обработку, выполняемую на токарном станке.

Фрезы для ручных фрезеров по дереву

Универсальность данного инструмента в первую очередь достигается за счет разнообразия оснастки – фрез. Поэтому, не уделить им чуточку внимания, мы не имеем права.

Конструктивно фрезы бывают:

• монолитными;
• сборными;
• со сменными лезвиями.

А по разновидностям выполняемых работ они имеют значительно большие различия. Мы упомянем об основных из них:

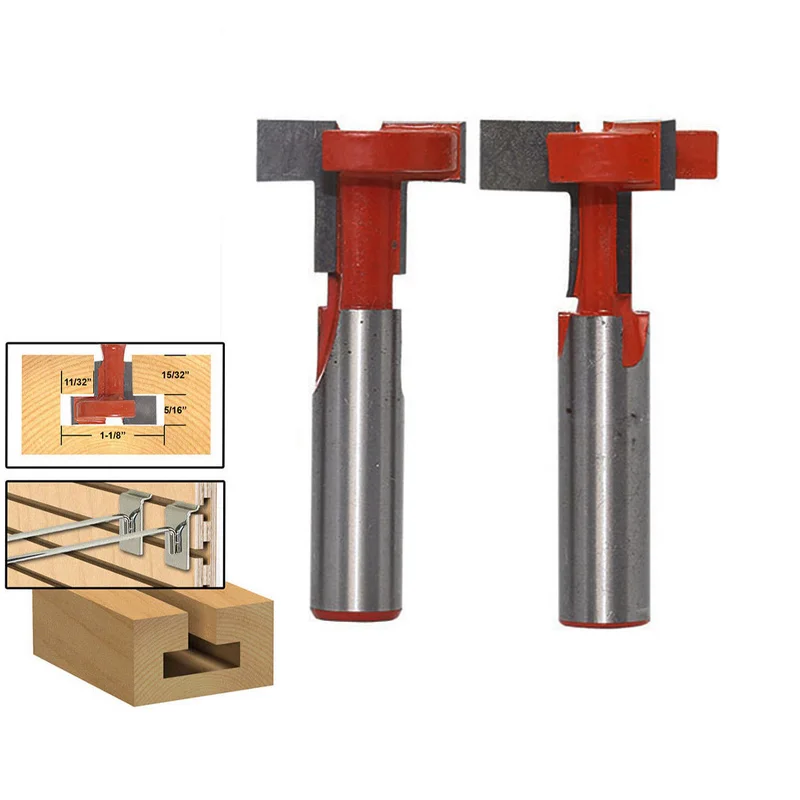

пазовые – для изготовления пазов разной формы;

профильные фрезы с опорным подшипником или без;

галтельные фрезы – служат для получения U-образных выемок на детали различной глубины и конфигурации;

фальцевые и кромочные, иногда совмещающие в себе обе функции – для обработки краев изделия;

комбинированные.

Приспособление для фрезерования шипов

Шипорезное приспособление для фрезера позволяет с высокой точностью выполнять обработку деталей, соединяемых по принципу «шип-паз». Наиболее универсальные из таких приспособлений позволяют выполнять фрезерование шипов различных типов («ласточкин хвост» и прямые). В работе такого приспособления задействовано копировальное кольцо, которое, перемещаясь по пазу в специальном шаблоне, обеспечивает точное движение фрезы в заданном направлении. Чтобы изготовить такой копировальный станок своими руками, необходимо в первую очередь подобрать шаблоны пазов, для выполнения которых он будет использоваться.

Процесс изготовления дополнительных приспособлений

Производители фрезеров, заботясь о потребителях, включают в комплект простейший набор инструментов, облегчающих труд фрезеровщиков. Обзавестись остальным набором необходимых приспособлений можно двумя способами:

Приспособления для фрезера по дереву

• приобрести в готовом виде;
• изготовить своими руками.

Если позволяют финансовые возможности, то нет необходимости тратить драгоценное время на изготовление инструментов. Но большинство домашних мастеров, все же, предпочитают делать их самостоятельно. Тем более процесс их изготовления не представляет особых сложностей.

Самодельные приспособления не требуют предварительного составления чертежей. Сделать их можно, используя простейший рисунок, понимая принцип их действия, и имея в наличии минимальный набор инструментов.

Сложности могут возникнуть только в процессе изготовления стола для ручного фрезера. Здесь потребуется приложить максимум усилий, направленных на произведение расчетов и обозначение размеров стола. Поэтому без чертежа обойтись вряд ли удастся.

Несколько дополнительных вариантов расширения функциональности фрезера

Зачем нужно создавать дополнительные приспособления для оснащения ручного фрезера, который и так является достаточно функциональным устройством? Дело в том, что такие приспособления позволят вам превратить свой ручной фрезер в полноценный обрабатывающий центр. Так, зафиксировав ручной фрезер на направляющей (это может быть и направляющая для дрели), можно не только облегчить процесс его использования, но и повысить точность выполняемых операций. Конструкция такого полезного приспособления не содержит в себе сложных элементов, поэтому изготовить его для фрезера и для дрели своими руками не составит большого труда.

Многие домашние мастера, задаваясь вопросом о том, как работать с ручным фрезером с еще большей эффективностью, изготавливают для этого инструмента функциональный рабочий стол. Естественно, использовать такой стол можно и для другого оборудования (например, для циркулярной пилы или электрической дрели).

Закрепленный на подошве фрезера треугольник из фанеры позволяет выполнять скругленные углы на дверях или дверцах

Если в вашем распоряжении нет ручного фрезера, то и такая проблема решается при помощи специальных приспособлений, позволяющих успешно выполнять фрезерование на серийном токарном станке. Используя фрезерное приспособление для токарного станка, можно значительно расширить функциональные возможности серийного оборудования (в частности, выполнять с его помощью обработку плоскостей, делать выборку пазов и канавок, обрабатывать различные детали по контуру). Важно также, что такое приспособление для токарного станка не отличается сложностью конструкции, и изготовить его самостоятельно не составит больших проблем.

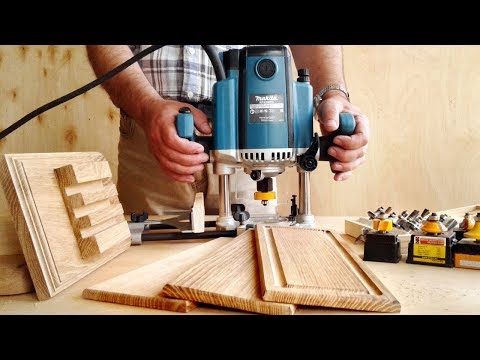

Ручной фрезерный станок – основы работы

Прежде чем приступать к работе, необходимо выполнить следующие действия:

Схема создания платформы под фрезер

• закрепить фрезу в цанге;
• убедиться в том, что приспособление соответствует мощности и оборотам ручного фрезера;
• настроить необходимую глубину фрезеровки;
• если предполагается использовать фрезы для обработки кромок, нужно установить направляющее кольцо или подшипник.

Следует помнить, что обрабатываемая деталь всегда должна надежно упираться в какую-либо поверхность. Неподвижность детали необходимо обеспечить еще до включения двигателя фрезера.

Как выбрать фрезы для станка. Какие бывают виды фрез по дереву для ручного фрезера Для снятия гель-лака

При наличии фрезерного станка реально упрощаются работы по врезке петель, формированию сложных отверстий, выемок, резьбы по дереву и т.д. Но это совсем не означает, что необходимо иметь профессиональное и дорогое оборудование: достаточно иметь простое ручное приспособление.

Единственное, что нужно – это уметь элементарно обращаться с деревом и пользоваться электроинструментами. Кроме этого, нужно иметь желание, иначе без этого никогда не будет результата. Те, у кого желания поработать нет, те просто покупают мебель или нанимают мастеров, чтобы, например, установить новую дверь и врезать замки. Любая работа, тем более с электроинструментом требует определенных знаний, и особенно техники безопасности.

Фрезерное устройство предназначается для обработки как дерева, так и металла. С его помощью, удается формировать углубления или отверстия любой конфигурации. Это позволяет сильно упростить такие задачи, как врезка петель и врезка замков. Сделать это с помощью стамески и электродрели не так-то и просто, да и времени на это уходит много.

Различают стационарные фрезерные приспособления и переносные (ручные). Ручные электрофрезы считаются универсальными приспособлениями, с помощью которых, при наличии насадок, возможно выполнение операций различного назначения, достаточно лишь изменить положение детали, по отношению к устройству или наоборот.

Стационарные устройства применяются на заводах или фабриках, где налажено массовое производство изделий из дерева или металла. В таких условиях, режущая насадка располагается неподвижно, а обрабатываемая деталь перемещается по нужной траектории. При использовании ручного инструмента наоборот деталь закрепляют неподвижно и лишь потом ее обрабатывают, хотя имеются детали, которые требуют фиксации ручного инструмента. В конструкции это предусмотрено, поэтому, она и считается более универсальной. Это особенно актуально, когда нужно обработать большое количество деталей, а использовать стационарный станок не представляется возможным.

Самодельный фрезеровальный станок – горизонтальная платформа с отверстием по центру, снизу к которой крепится ручное приспособление.

Встречается немало видов фрезеровальных станков, но для применения дома или для открытия своего дела, больше подойдут универсальные модели. Как правило, они комплектуются набором фрез и различных приспособлений для выполнения различного рода операций. Единственное, что при наличии ручного фрезера на простые операции может уйти гораздо больше времени, чем при использовании стационарного станка.

При помощи ручного фрезеровального устройства возможно:

• Сделать пазы или выемки произвольной формы (фигурные, прямоугольные, комбинированные).
• Просверлить сквозные и не сквозные отверстия.
• Обработать торцы и кромки любой конфигурации.
• Вырезать сложные по форме детали.
• Осуществить нанесение рисунков или узоров на поверхность деталей.
• Произвести копирование деталей, если необходимо.

Копирование деталей – одна из функций любого электрического фрезеровального станка.

Наличие подобных функций позволяет упростить производство однотипной мебели или изготовление одинаковых деталей, не связанных с производством мебели. Это одно из основных достоинств этого инструмента. Как правило, для производства однотипных деталей приходится устанавливать копировальные станки, которые предназначены для выполнения только одной операции, что не всегда выгодно, особенно в условиях малых предприятий.

Начало работы и уход за инструментом

Чтобы понять, как работает данное устройство, следует ознакомиться с основными его деталями и их назначением.

Состав и назначение основных узлов

Ручное фрезерное приспособление состоит из металлического корпуса и мотора, который находится в этом же корпусе. Из корпуса выступает вал, на который одеваются различные цанги, служащие переходниками. Они позволяют устанавливать фрезы различной величины. В цангу вставляется непосредственно фреза, которая фиксируется специальным болтом или кнопкой, что предусмотрено на некоторых моделях.

Основные элементы ручного фрезерного устройства и их предназначение.

В конструкции фрезерного приспособления предусмотрена металлическая платформа, которая имеет жесткое соединение с корпусом. Крепится она к корпусу посредством двух штанг. С внешней стороны плита имеет гладкое покрытие, обеспечивающее плавность движения в процессе работы.

Ручное фрезерное приспособление имеет некоторые характеристики, настройка которых осуществляется:

• За счет ручки и шкалы настройки глубины фрезерования. Настройка осуществляется с шагом 1/10 мм.
• За счет регулировки скорости вращения фрезы.

На начальных этапах, когда происходит освоение инструмента, лучше пробовать работать на малых или средних оборотах. Хотя следует всегда помнить, что чем больше обороты, тем качественнее работа. Особенно, если это касается ответственных, видимых участков, которые невозможно замаскировать.

Кроме этих рычагов имеется еще кнопка включения и выключения изделия, а также кнопка блокировки. Эти элементы считаются основными, обеспечивающими качественное и безопасное выполнение работ. Здесь же имеется еще и параллельный упор, который способствует удобству в работе. Он может быть жестко закрепленным или с возможностью регулировки сдвига рабочей области, по направлению от центра.

Уход за ручным фрезерным устройством

Обычно, заводское изделие попадает в руки человека испытанным и смазанным, так что дополнительных, каких-то мероприятий проводить не следует. Лишь в процессе его эксплуатации нужно следить за его чистотой и исправностью. При этом, его следует регулярно очищать от пыли и менять смазку, если в паспорте так написано. Особенно смазка необходима для движущихся частей. Как вариант, можно использовать аэрозольные смазки, но можно обойтись и обычными, типа «Литол». Не рекомендуется использование густых смазок, так как за них липнет стружка и пыль. Если применяются аэрозольные смазки, то от подобного фактора можно избавиться.

Смазки так же требует подошва – гладкая часть корпуса. Регулярное смазывание обеспечит нужную плавность движения.

Несмотря на это купленную вещь обязательно следует проверить на качество сборки и наличие смазки.

К сожалению, не все производители, а особенно отечественные, заботятся о качестве сборки. Бывают случаи, когда после первых же часов работы у изделия отвинчиваются шурупы или винты, так как они не были затянуты соответствующим образом.

Регулировка скорости вращения

Работа любого инструмента связана с определенными условиями, связанными, в первую очередь, с характером обрабатываемого материала. Это может быть фанера, композитный материал или обычная древесина. В зависимости от этого и выставляется скорость вращения на электроприборе. Как правило, в техническом паспорте всегда указываются параметры работы устройства, в зависимости от технических характеристик и характеристик обрабатываемых поверхностей, а также используемых фрез.

Показатели скоростей обработок при применении различных фрез.

Фиксация фрезы

Первое, с чего начинается работа, это установка и закрепление фрезы. При этом, следует придерживаться основного правила – все работы выполняются при вынутой вилке шнура из розетки.

Фреза устанавливается по определенным меткам, а если они отсутствуют, то на глубину не меньше ѕ длины самой фрезы. Как установить фрезу на конкретную модель, можно узнать из инструкции, которая в обязательном порядке должна присутствовать в технических документах на устройство. Дело в том, что каждая модель может иметь свои конструкционные особенности и рассказать об этом в статье не представляется возможным.

Установка фрезы на устройство перед началом работ.

Имеются модели как простые, так и более «продвинутые», как говорят. У некоторых моделях имеется кнопка блокировки вращения вала, что облегчает процесс установки фрезы. Некоторые, особенно дорогие модели, оборудованы трещетками. Так что описать конкретно процесс установки фрезы не получится, да и не имеет смысла, так как каждый, кто знаком с работой подобных устройств, разберется в момент.

Регулировка глубины фрезерования

У каждой модели предусмотрена своя, наибольшая глубина фрезеровки. При этом, не всегда требуется именно максимальная глубина, а определенная глубина, которая выставляется перед работой. Даже в том случае, если требуется максимальная глубина, то, чтобы не перегружать устройство, процесс фрезеровки разбивают на несколько этапов, ступенями изменяя глубину фрезеровки. Для регулировки предусмотрены специальные упоры – ограничители. Конструктивно они выполнены в виде диска, расположенного под штангой, на котором закреплены упоры различной длины. Количество таких ножек может быть от трех до семи, причем это не означает, что чем их больше, тем лучше. Лучше, если имеется возможность подстройки каждой из ножек, даже если их число минимальное. Чтобы закрепить этот упор в оптимальном положении, следует воспользоваться фиксатором, в виде флажка.

Процесс регулировки глубины фрезерования выглядит следующим образом:

Таким образом, заготовка выфрезеруется на заданную глубину.

На качественных дорогостоящих моделях имеется колесико точной подстройки глубины фрезерования.

С помощью этого колесика можно без нарушения предыдущей настройки более точно выставить глубину.

Это колесико (на фото выше зеленого цвета) позволяет корректировать глубину в не значительных пределах.

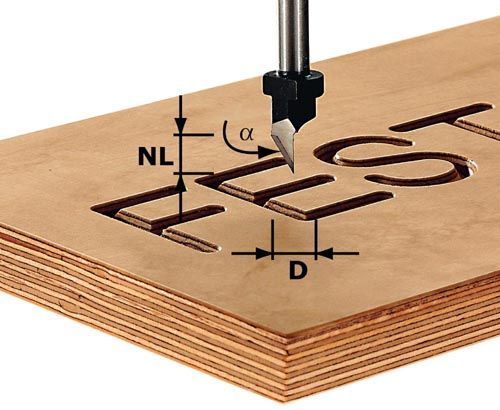

Фрезы для ручного фрезерного инструмента

Фреза – это режущий инструмент, который может иметь замысловатую по форме режущую кромку. Как правило, все фрезы рассчитаны на вращательные движения, поэтому имеют цилиндрическую форму. Такую же форму имеет и хвостовик фрезы, который зажимается в цанге. Некоторые фрезы оборудованы упорным роликом, благодаря чему расстояние между режущей поверхностью и обрабатываемым материалом остается постоянным.

Фрезы изготавливаются только из качественных металлов и их сплавов. Если требуется обработать мягкие породы древесины, то сгодятся фрезы HSS, а если требуется обработать твердое дерево, то лучше использовать фрезы из более твердых сплавов HM.

Каждая фреза имеет свои технические характеристики, которые обеспечивают ей качественную и долгую работу. Основной показатель – это максимальная скорость ее вращения, которую никогда не стоит завышать, иначе ее поломка неизбежна. Если фреза затупилась, то самостоятельно не следует пытаться ее заточить. Заточка фрез осуществляется на специальном, дорогостоящем оборудовании. Ведь нужно не только заточить фрезу, но и сохранить ее форму, что не менее, важно. Поэтому, если фреза, по каким-то причинам затупилась, то дешевле будет купить новую.

Самые ходовые фрезы

Имеются фрезы, которые используются в работе чаще других. Например:

Пазовые формы предназначены для создания углублений в произвольном месте заготовки.

Различают фрезы простые, монолитные, сделанные из цельного фрагмента металла, а есть наборные. Наборные фрезы состоят из хвостовика, который служит основой для набора режущих элементов. Подбирая режущие плоскости и устанавливая их на хвостовик, применяя шайбы различной толщины, можно сформировать произвольный рельеф на поверхности заготовки.

Наборная фреза – это комплект из режущих поверхностей и шайб, что позволяет собрать фрезу нужной формы.

На самом деле фрез очень много и это лишь небольшая доля того, что выпускается. Все фрезы отличаются диаметром хвостовика, диаметром режущих поверхностей, их высотой, расположением ножей и т.д. Что касается ручного фрезеровального оборудования, то достаточно иметь набор из пяти самых ходовых фрез. Если необходимо, то их в любое время можно докупить.

Правила работы с ручным фрезерным инструментом

Работа с электроинструментом требует особых правил, тем более, когда имеются быстро вращающиеся элементы. Кроме этого, в результате работы образуется стружка, которая разлетается во все стороны. Несмотря на то, что большинство моделей оборудованы защитным щитком, это не защищает в полной мере от потока стружки. Поэтому, работать с таким инструментом лучше в защитных очках.

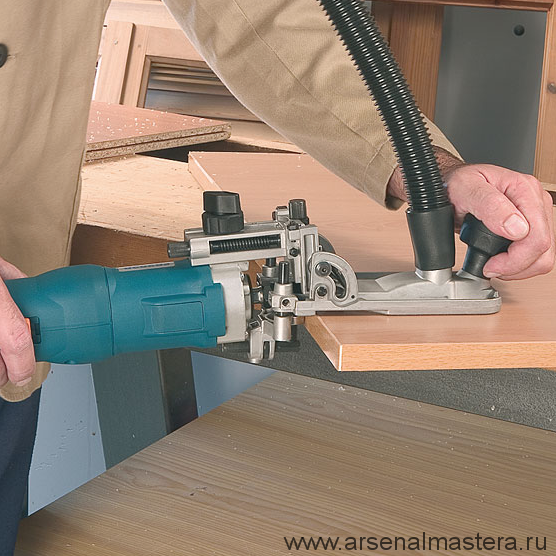

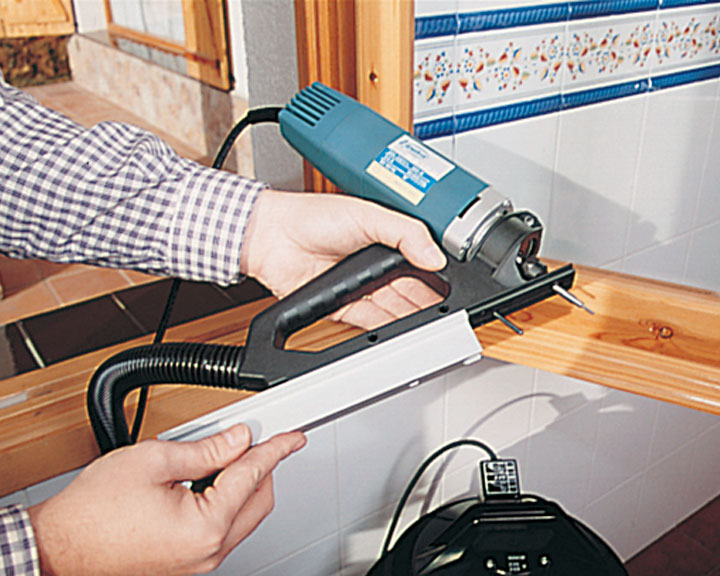

На фото представлена модель, где подключается пылесос для отвода стружки.

Общие требования

Если выполнять основные требования безопасной работы с электрическим ручным фрезером, то конечный результат порадует качеством работы и безопасным исходом. Вот эти условия:

Требования не очень сложные и вполне выполнимые, а игнорировать их, значит подвергать себя опасности. И еще одно, не менее важное – это умение держать в руках фрезерный инструмент и чувствовать, как он работает. Если чувствуются серьезные вибрации, то нужно остановиться и проанализировать причины. Возможно, что фреза затупилась или попался сучок. Иногда требуется правильно установить скорость вращения фрезы. Здесь можно поэкспериментировать: или добавить обороты или их уменьшить.

Обработка кромок: использование шаблонов

Обработку кромки деревянной доски лучше осуществлять на рейсмусе. Если такой возможности нет, то можно воспользоваться и ручным фрезером, хотя это займет некоторое время. Эти работы проводятся как без шаблона, так и с шаблоном. Если навыки отсутствуют или их совсем мало, то лучше воспользоваться шаблоном. Для обработки кромок применяются прямые кромочные фрезы, как с одним подшипником в конце режущей части, так и с подшипником в начале (см. фото).

Фрезы для обработки кромок.

За шаблон можно взять уже обработанную доску или другой, ровный предмет. Причем длина шаблона должна быть больше длины обрабатываемой детали, как вначале, так и в конце обрабатываемой заготовки. Это позволит избежать неровностей вначале кромки и в ее конце. Здесь самое главное, чтобы шаблон или предмет, выполняющий роль шаблона имел гладкую и ровную поверхность. К тому же его толщина не должна быть большей зазора, находящегося между подшипником и режущей частью.

Ширина детали меньше длины режущей части

При этом, чем длиннее режущая часть, тем труднее работать с инструментом, поскольку требуется больше усилий. В связи с этим, лучше начинать работы фрезами, у которых средняя длина режущей части. Принцип работы при обработке кромки следующий:

• Шаблон крепится так, чтобы он находился на нужной высоте и имел ровную горизонтальную поверхность.
• Шаблон крепко монтируется к столу или другой поверхности.
• Фрезу с роликом устанавливают так, чтобы ролик перемещался по шаблону, а фреза (режущая часть) по обрабатываемой детали. Для этого производят все необходимые манипуляции с шаблоном, заготовкой и инструментом.
• Фреза устанавливается в рабочее положение и зажимается.
• После этого инструмент включается и передвигается по шаблону. При этом следует определиться со скоростью перемещения, которая определяется глубиной обработки.
• Фрезерный агрегат можно как толкать, так и тянуть: кому как удобно.

После первого прохода следует остановиться и оценить качество работы. Если необходимо, то можно осуществить еще один проход, отрегулировав положение инструмента. Если качество удовлетворительное, то струбцины снимают, освобождая обрабатываемую деталь.

С помощью такого подхода удается снять четверть по кромке или в какой-то из ее частей. Это делается за счет установки режущей кромки так, чтобы она уходила на необходимую глубину в деталь.

Четверть, снятая на мебельном фасаде.

Если заменить фрезу на фигурную и сместить направляющую, а также воспользоваться упором, реально нанести на деталь продольный рисунок (на фото ниже).

Нанесение на заготовку продольного фигурного рисунка.

Если применять подобную технику фрезерования (с шаблоном), то можно легко освоить технику работы с деревом вообще. По истечении некоторого времени можно отказаться от шаблонов, так как их установка отнимает много полезного времени.

Как сделать ровную кромку без шаблона: без опыта здесь не обойтись.

Ширина детали больше длины режущей части

Довольно часто толщина обрабатываемой детали больше длины режущей части фрезы. В данном случае поступают следующим образом:

• После первого прохода шаблон снимается и осуществляется еще один проход. В данном случае шаблоном будет служить уже обработанная часть. Для этого, подшипник направляется по обработанной поверхности. Если режущей части опять не хватало, то придется осуществить еще один проход.
• Для окончательной обработки следует взять фрезу с подшипником на конце, а обрабатываемую деталь нужно перевернуть верхом к низу, после чего она закрепляется струбцинами. В результате, подшипник будет перемещаться по обработанной поверхности. Такой подход позволяет обрабатывать толстые детали.

Подшипник направляется по обработанной поверхности, а режущая кромка обрабатывает оставшуюся часть заготовки.

Для того, чтобы освоить работу ручного фрезерного инструмента, потребуется много черновых заготовок, которых не жалко потом выбросить. Ни у кого, с первого раза, ничего не получалось. Чтобы что-то вышло, необходимо упорно тренироваться.

Получение различных фигурных кромок

Если требуется фигурная кромка, что скорее всего нужно, то сначала обращают внимание на состояние этой кромки. Если она неровная, то ее придется выровнять и лишь потом приступать к формированию фигурной кромки, подобрав соответствующую фрезу.

Округлая кромка.

Подготавливать поверхность нужно для того, чтобы фреза не скопировала кривизну, по которой будет перемещаться ролик. В данном случае, нужна последовательность действий, иначе позитивного результата не получится.

Обработка изготавливаемых деталей фрезером – представляет множество возможностей. Детали с необходимыми пазами, канавками различной формы необходимы для качественной отделки. Операции по работе ручным оборудованием по дереву выполняются специальным инструментом — фрезами. Каждый тип действий предусматривает отдельную разновидность используемой оснастки.

Классификация и виды фрез для обработки древесины

Электроинструмент для работы с пиломатериалами – фрезер ручного типа. Поверхности деталей, изготовленных из древесины подвержены выполнению работ при помощи специальных приспособлений. Изготовка изделий, требующих наличие необходимых пазов, выемок и углублений подразумевает использование . Перед началом, нужно приобрести оснастку, предназначенную для конкретных целей согласно конфигурации изделия.

Выбор инструмента, обрабатывающего дерево происходит согласно спецификации поделок. Профессионалы имеют достаточный опыт и навыки, чтобы использовать нужное оборудование. Фреза по дереву имеет множество назначений:

• При кромочной обработке используется, чтобы соединить заготовки путем сращивания пазов.
• Изготовка выемок для использования, установки навесных петель, других приспособлений.
• Изготовление декора – в данном случае используется резак изготовки рисунка или при процессах по дереву со сложной конфигурацией.

Инструмент сильно различается типом конфигураций, назначению. До начала производимых действий с деревом, необходимо определить тип и виды, используемых для заготовок. Единица измерения хвостика исчисляется в миллиметрах либо дюймах, в зависимости от типа используемого фрезера. Распространенными вариантами являются виды фрез диаметром от 6 до 12 мм. Стоит сконцентрировать внимание, что использование дюймовой цанги и миллиметрового хвостика недопустимо, так как это может вызвать поломку оборудования, либо травматизму.

Производителями комплектов предусматривается различные модификации. На строительном рынке имеется большой выбор видов фрез ручного фрезера, в зависимости от назначения и используемого при изготовлении материала. Оснастка ручного устройства может быть использована для обработки пластика и металла, но наибольшее распространение получила в обработке древесины. Основные разновидности по работе с древесиной.

1. Изготовление пазов, формирование углублений производится торцевыми типами фрез.
2. Пазовые, используемая цилиндрическая фреза по дереву обрабатывает необходимый паз прямоугольной формы.
3. Фасонные оснастки по дереву используются в фигурных углублениях, кромках, позволяют придать уникальности изделию.
4. Кромочные изготовлены в конструкции с подшипником, что позволяет изготовить изделие по шаблону.

Важно помнить, что наличие подшипника в ручной фрезе подразумевает его техническое обслуживание. Необходимо смазывать вращающийся элемент тонким слоем, данное действие выполняется по желанию продолжительного срока службы инструмента.

Концевые фрезы

Концевые приборы в конструкции и внешнему виду схожи с обычным сверлом. Отличительной чертой является отсутствие конусной части на конце фрезы. На торцевой части, расположенной к боковым сторонам под углом 90 градусов изготовлены зубья резки. Конструктивная особенность позволяет выполнять различные операции. К основным видам производимых работ относятся:

• Изготовка изделий с пазами определенной глубины, сквозных отверстий.
• Раскрой изделий.
• Сверление, либо обработка кромок детали.

Основными функциями ручного фрезера концевого типа фрез предусмотрено получение в детали пазов замков и петель, устанавливаемых в дверях. Комплект отличается многофункциональностью, с помощью подготовленного оборудования и грамотного подхода можно выполнить множество интересных элементов.

Кромочные фрезы по дереву

Кромочные приборы применяют для изготовления разнообразного вида кромок и выемок. Изделия из древесины поддаются обработке ручным фрезером с кромочными фрезами полной обработке. Кромочный вид наиболее распространен в использовании и имеет множество модификаций:

• Профильные наборы обрабатывают детали таким образом, чтобы придать необходимую форму краям.
• Калевочными имеется возможность округлить на четверть окружности край детали.
• Конусные снимают фаску, угол которой зачастую составляет 45 градусов.
• Дисковые служат для изготовления фасок в деталях, делая возможным последующие соединения.
• Фальцевые обрабатывают деталь с кромки, оставляя четверть от высоты.
• Галтельные необходимы для изготовки желобки, которая выведена в четверть окружности.

Кромочные фрезы по дереву, используемые для ручного фрезера зачастую оснащены подшипником, функции которого ограничить глубину необходимой обработки. Вылет регулировки площади обработки производится регулировкой на самом инструменте. Выполнение обработки массивных деталей требует множество попыток. Ручным фрезером производится работа по дереву в несколько этапов, пока не начнет действовать упорный подшипник.

Пазовые фрезы по дереву

Основное предназначение вида пазовых по дереву – изготовка пазов с помощью ручного электроинструмента. Разновидностей приспособлений достаточно, пазовая фреза, позволяет выполнять действия по дереву ручным фрезером. Основные виды пазовых фрез:

• Спиральные, напоминающие сверло, сформированы с винтовой кромкой внешнего типа. Дают возможность изготавливать детали с выемками и пазами с прямым углом.
• Галтельные – выполнены с закругленным наконечником.
• Конические зачастую используют для действий с плоскостями.
• Фасонные позволяют изготавливать углубления необходимой структуры.
• «Т» образные, фрезы «Ласточкин хвост».
• Комбинированные применяются при стыковке деревянных деталей большого размера.

Большинство видов выполнены в монолитном формате, реже встречаются оснастки из твердосплавного металла.

Копировальные фрезы

Наименее распространенным типом приспособлений при выполнении задач по обработке дерева инструментом ручного типа являются копировальные фрезы. Отличительными особенностями являются многочисленная разновидность режущих элементов, различное расположение упорных подшипников и небольшие размеры. Фрезерная головка, для ремесла по дереву устроена в форме дуги. Углубление в деталь зависит от угла обработки.

Использование инструмента по шаблону позволяет добиться необходимого результата при работах с деревянными заготовками. Использовать ручной фрезер необходимо с точностью и осторожностью, несоблюдение требований может привести к порче детали или электрического оборудования.

Конструкции фрез и их влияние на технологию производства фрезерных операций

Рассматриваемые инструменты подразделены на несколько основных категорий, классифицируется по типу и назначению. Они выполняют свои функции не только под осевой нагрузкой, имеют возможность перемещения во время работы, за счёт наличия боковых кромок. Режущие кромки, точнее их количество, напрямую зависит на качество выполняемых действий ручным фрезером.

Используемый инструмент, предназначенный для обработки принято считать ручной фрезер. Существуют средства исполнения корончатого типа, они позволяют выполнять работы обыкновенной дрелью. В таком случае, фрезерная головка, применяемая по дереву, выполняет роль обработки кромок, изготовления простых отверстий.

Оформление и изготовка изделий с пазами необходимой глубины, размеров осуществляется с помощью торцевых фрез. Ножи, используемые для фрезы по дереву подвергаются немалым нагрузкам. Предотвращение излишней обработки сказывается, за счет использования подшипников. Торцевые фрезы для ручного фрезера позволяют создавать соединения деревянных конструкций посредством системы шип/паз.

Чтобы изготовить на дереве необходимое отверстие, понадобится борфреза. В большинстве случаев такой инструмент используется при промежуточной обработки. Шарошки позволяют «раскрыть» отверстие на необходимую глубину, после производятся дальнейшие действия.

Типы конструкции фрез

Существует множество конструкций и разновидностей оснастки к ручному деревообрабатывающему станку. При выборе инструмента стоит обратить внимание на предназначение, устройство оборудования. Форма заточки фрез может быть двух видов – винтовая и прямая. Использование прямой формы заточки может привести к быстрой порче оборудования, а конечное изделие может получится имея выбоины и заусенцы.

Для работ по дереву ручным фрезером наиболее лучшим вариантом становится использование инструмента винтовой линией расположения зубьев. Единственным минусом является невозможная заточка подручными средствами, чтобы произвести возврат былой остроты, необходимо воспользоваться специальным оборудованием. Используя фрезы, для работ ручным фрезером по дереву следует обратить внимание на угол заточки. Деревянная поверхность наилучшим способом подвергается обработке инструментом, угол заточки которого составляет не более 90 градусов. Конструкцией предусмотрен эффективный вывод стружки, тем самым достигается максимальное действие инструмента.

Сборные

Наиболее распространенный вид на рынке – сборные. Состоит из болванки, наваренными поверх кромками. Простое изготовление делает их наиболее привлекательных для изготовителя. Относительно невысокая цена позволяет не тратить время на заточку, а просто заменять на новую при потере остроты.

Со сменными режущими кромками

Фрезы со сменными кромками. Имеют сменные режущие кромки, когда происходит потеря остроты ножа с одной стороны, возможно перевернуть инструмент, далее продолжать работу.

Монолитные

Фрезы монолитного типа имеют в основании режущие кромки. Отличаются повышенной прочностью, однако после не продолжительной работы и последующей заточки деталь быстро теряет режущие свойства.

Типы лезвий фрез

Используемые при изготовлении материалы для фрез по дереву отличаются некоторыми характеристиками. Первый тип материала – быстрорежущая сталь. Товары, которые изготавливаются из данного материала, маркируются символами HSS. Ручным инструментом, использование оснастки такого типа, будет легко обработать мягкую древесину. Благодаря заостренным свойствам, скорость работы увеличивается в отношении к твердотельной фрезе.

Режущая часть может быть изготовлена из твердосплавных металлов. Такие изделия обозначены HM, преимущественно используются при обработке твердых пород древесины. Отличительной особенностью является прочность и стойкость к повышенным температурам. Качественно обработать мягкие породы дерева такой фрезой будет затруднительно, так как частота выполненных действий заметно отличается от быстрорежущих материалов.

Функциональные наборы фрез

Зачастую можно встретить в продаже функциональные наборы, которые состоят из двух или более элементов. В данный набор входят приспособления и насадки для фрезера по дереву. Основное предназначение таких наборов – обработка двух или более деталей для получения однотипных соединений. Например, существует набор из 2-х фрез, одна из которых формирует кромку внутри изделия, а вторая позволяет сделать пазовую часть.

Существуют универсальные варианты, которые благодаря конструкции могут использоваться в различных целях. Разборная часть предполагает замену ножей для фрезы, после чего производятся работы с деревом.

Стоит отметить, что наличие стола для хранения всех видов оснастки к оборудованию сократит время на производимые действия, а также существует возможность соорудить подобие фрезерного станка. Установив на стол подвижные упоры, мастер расширяет круг возможностей инструмента для работ по дереву.

Сферы применения

Использование любого типа оборудования предполагает опасные работы с вращающимися элементами. При работе с деревом необходимо помнить о технике безопасности. Выполнение сложных элементов не производится в один подход, кромки фрезы должны быть заточены для наилучшего результата.

Резьба по дереву фрезером

Приступая к выполнению, следует понимать какой тип фрезы необходимо использовать. Высокую распространенность получил инструмент кромочной категории. Данная категория дает возможность производить практически все виды работ по дереву собственноручно. Пазовые или цилиндрические фрезы служат в основном для изготовления углублений в торцах материала.

Как выбирать фрезу по дереву под ручной фрезер

Выбор фрез на рынке стройматериалов очень богат. Ценовой диапазон разнообразен, не всегда возможно определиться, правильно ли делается покупка. Необходимо придерживаться нескольких основных условий для правильного выбора фрезы по дереву.

1. Качество. Стоит обратить внимание на внешний вид детали. Изделие должно быть без заусенцев, иметь качественную резьбу, посадочные места.
2. Термическая прочность указывается в паспорте, чем выше, тем лучше и надежнее при дальнейшем использовании.
3. Материал припоя, а также соединение хвостика с частью, ответственную за резку.

Качество пайки изделия играет немаловажную роль при действиях с пиломатериалом. Тогда, когда выполняются работы с твердыми породами дерева, необходим определенный запас прочности инструмента. Припой делится на виды и марки, при покупке необходимо обратить внимание на его качество во фрезе. Желательно обращать внимание на инструмент, марка припоя которого не ниже ПСр 37.5. Чем выше цифра – тем лучше показатели надежности, качества детали. Марка обозначается в составе количеством меди и серебра. При соединении способом сварки, использование фрезера становится небезопасным и бессмысленным.

Монолитные фрезы необходимо проверять перед использованием. Качество металла определяется надпилом. Если появились заметные царапины или трещины, значит стоит отложить данный инструмент. Оптимальная твердость металла от 58 единиц. Качество выполняемых работ ручным фрезером напрямую зависит от наличия приспособлений и комплектов.

Подбор необходимого инструмента правильный путь к хорошему результату при работе с деревом. Фреза, изготовленная для фрезера по дереву должна отвечать всем стандартам и быть качественно изготовленной. Существует множество наборов, которые предназначены для работ по дереву. Качественный комплект гарантирует не только выполненные поставленные задачи, но и безопасную работу.

Главным инструментом, предназначенным для обработки самых разных металлических поверхностей, считается фреза. По сути дела, это постоянно вращающееся тело, состоящее из износостойких и очень прочных режущих зубцов. Такой инструмент для обработки металлических поверхностей отличается большим разнообразием.

Это дает возможность проводить работу на очень сложных, труднодоступных местах. На первое место выходит точное определение подачи, которая бывает:

1. Винтовой;
2. Поступательно – вращательной.

Материалы и виды фрез

Режущие кромки инструмента могут изготавливаться с применением различных материалов:

Но, базовыми материалами , применяемыми при изготовлении такой оснастки, остаются;

1. Алмазы;
2. Быстрорежущая сталь;
3. Твердые сплавы;
4. Металлы, повышенной твердости.

Кроме этого, при производстве такого инструмента стала применяться также металлокерамика. Огромное разнообразие инструмента отличается внешним видом. Чаще всего фрезерный станок использует в своей работе инструменты:

1. Круглые;
2. Цилиндрические;
3. Торцевые;
4. Червячные.

Надо сказать, что цена каждого инструмента сильно отличается. Для выполнения простой обработки поверхности, применяют инструменты по более низкой цене. Инструмент специального назначения, с повышенной твердостью, оцениваются на порядок выше.

Многоликость и большое разнообразие этого инструмента привело к созданию классификатора , в котором учитывается конструкция инструмента и его цена. Итак, они разделены на подвиды;

В зависимости от расположения зубьев . Они могут быть винтовыми, наклонными и прочее. Отличаться;

1. Заточкой.
2. Сложностью конструкции. Инструмент может быть сборным или иметь монолитный вид.
3. Материалом изготовления.

Каждый подвид имеет свою цену, устанавливаемую на заводе изготовителе.

Фрезы по металлу также подразделяются на группы, в зависимости от вида зубьев , что сильно влияет на их цену. Они бывают:

1. Цельные, сделанные из одного материала;
2. Сборные, в изготовление используется несколько разных материалов;
3. Сварные. Несущая часть приварена к основной части.

Этот инструмент применяется для обработки самых разных заготовок. К каждой из них требуется особый подход и автоматизированный станок. Цель фрезерования, метод обработки , разделил фрезы по металлу на разные группы:

1. Концевые;
2. Отрезные;
3. Шпоночные;
4. Дисковые;
5. Торцевые.

Намного реже применяются и другие разновидности этого инструмента:

1. Пазовые;
2. Угловые;
3. Остроконечные;
4. Фасонные;
5. Затылованные.

Давайте познакомимся с основными группами фрез по металлу более подробно.

Концевые фрезы

Этим инструментом обрабатываются на фрезерном станке стальные заготовки и их комплектующие. Такие фрезы по металлу широко используются на станках мебельного производства и изготовлении строительных деталей.

Концевые фрезы, имеющие конический хвостовик, применяются для технологических операций:

1. Фрезерования пазов;
2. Обработке уступов;
3. Фрезеровке торцов деталей из цветных металлов.

Эта группа фрез, применяется для обработки самых разных видов металлов, прочность которых, не превышает 1000 Н/мм2 . К ним относятся стали:

1. Конструкционные;
2. Углеродистые;
3. Низколегированные.

Концевые фрезы имеют несколько разновидностей:

1. С хвостовиком в виде конуса;
2. С большими зубьями, чтобы выполнить предварительную обработку;
3. С маленькими зубьями, для проведения финишной обработки; Цельные;
4. Цельные
5. С коронками:
6. Фрезы обдирочные, обрабатывают литье или материалы после ковки.

Шпоночные фрезы

Таким инструментом на станке обрабатываются шпоночные пазы. Если применяется конечный хвостовик, проводится обработка латунных деталей и отожженного чугуна . Цена шпоночной фрезы находится в доступном сегменте.

Отрезные фрезы

Были специально разработаны, чтобы работать с металлами высокой прочности. Этот инструмент имеет и другое название – фрезы универсальные.

Они легко справляются с чугуном и металлами средней твердости . Для работы применяются специальные фрезерные станки как автоматические, так и с ЧПУ. Надо сказать, что цена фрезерных станков доступна только крупным промышленным предприятиям.

На производстве используется несколько видов отрезных фрез:

Все отрезные фрезы, в зависимости от габаритов зубьев делятся на подвиды:

1. Мелкие;
2. Средние;
3. Крупные.

Фрезами с крупными зубьями обрабатывают цветные металлы, а другими работают со сталью и чугуном.

Дисковые фрезы трехсторонние

Имеют вставные ножи, с твердосплавными пластинами. Инструмент применяется при обработке пазов металлических деталей . В большинстве случаев, этими инструментами обрабатываются чугунные детали на фрезерных автоматических станках.

Фрезы торцевые

Применяются практически постоянно. С их помощью выполняется обработка любых плоских поверхностей . Совсем недавно конструкция торцевых инструментов, не отличалась сложной геометрией.

Сегодня технология металлообработки вышла на новый уровень. Были разработаны новые инструменты – длинно кромочные фрезы. Они дают возможность обрабатывать очень сложные заготовки на современных фрезерных автоматических станках.

Заготовка получается очень прочной и высокоточной. Такая новинка отличается и высокой ценой.

Червячные

Такой инструмент применяется только в особых случаях. Обработка детали выполняется обкатным методом.

Дисковые

Очень хорошо подходит для прорезки пазов. Дисковая фреза обрезает заготовки , снимает фаски и выполняет другие операции. Инструмент делится на группы:

Расположение режущих граней может быть самым разным. Иногда они располагаются только, с одной стороны, иногда их делают двухсторонними. В зависимости от размера зубьев, фрезы выполняют несколько технологических операций:

1. Грубая обработка;
2. Чистовая обработка.

Работать дисковой фрезой можно в самых сложных условиях, например, при высокой вибрации, когда сложно выводить металлическую стружку.

Цилиндрические

Такие фрезы могут быть с винтовыми или прямыми зубьями. Для простых операций, где участок обработки имеет небольшие размеры , пользуются прямозубой фрезой.

Более универсальными считаются винтовые фрезы. В связи с тем, что в некоторых случаях осевые нагрузки достигают больших значений, применение винтовых ограничено углом режущей грани, он не должен превышать 450.

Чтобы проводить обработку в таких ситуациях применяют сдвоенные цилиндрические инструменты.

Фреза является режущим инструментом, с помощью которого ручная фрезерная машина или стационарный агрегат производят обработку поверхности различных материалов (дерево, пластик, металл). Поскольку оснастка рассчитана на вращательное движение, то и базовая форма у нее будет дискообразной либо цилиндрической. В то же время, режущие кромки инструмента могут иметь довольно замысловатую форму. Фрезы для ручного фрезера делятся на несколько видов. Наиболее распространенные среди них – для обработки древесины. При этом фрезы по дереву также имеют свою классификацию. Рассмотрим, какие виды фрез предназначены для обработки деревянных поверхностей, и как их правильно выбирать.

Если нужно выбрать паз какой-либо глубины и ширины, то для этой цели как нельзя лучше подойдет пазовая фреза. Ее конструкция позволяет производить данную операцию как на пласти (грани) детали, так и на ее кромке. Пазовая фреза в основном используется при соединении деталей на шип. Также, применяя насадки для фрезера по дереву, идущие по линейке, можно прорезать ровные пазы любой ширины.

Фасонные

Позволяют придавать пазу определенные формы, похожие на фигурные скобки . Инструментом выбирают не только пазы внутри заготовки, но и изменяют форму ребер кромки. Изготавливая сложный рисунок на пласти заготовки, сначала делается проход по нему прямым резаком (пазовым). В дальнейшем это упрощает центровку фасонной оснастки.

На следующих рисунках показаны основные разновидности пазовых фасонных фрез.

Конструкционные

После обработки заготовки данной оснасткой получается паз, похожий на трапецию (ласточкин хвост) или перевернутую букву “Т”.

Этот метод соединения деталей считается одним из самых надежных, поскольку шипы задвигаются в пазы такой же формы, и другим методом их не разъединить.

Галтельные V-образные

Несмотря на то, что слово “галтель” обозначает какую-либо полукруглую выемку или желобок, V-образные резаки также относятся к данной категории. Инструмент позволяет выбирать не только вертикальные пазы, но и пазы под определенным углом . Также галтельная фреза часто используется для декоративной резьбы и изменения геометрии кромок в мебельном производстве.

Галтельные

Имеют скругленную режущую часть. Если посмотреть на паз после ее прохождения в разрезе, то он будет напоминать литеру “U”.

Фрезу применяют для декоративной отделки кромок и торцов изделий из дерева, создания сложных рисунков на пласти заготовки либо различных галтельных выемок (желобков) на пласти изделия и на его ребрах.

Прямые

Это самый простой инструмент, имеющий форму цилиндра. Паз, полученный в заготовке, имеет прямоугольное сечение.

Оснастку чаще всего используют с погружными фрезерами.

Прямые пазовые (пальчиковые) фрезы применяют, если требуется выбрать прямоугольный паз с чистым дном, например, для врезки дверных замков и петель .

Кромочные фрезы

В большинстве случаев кромочные фрезы имеют упорный подшипник . Благодаря ему появляется возможность вести инструмент по шаблону, обрабатывая кромки и ребра заготовок.

Полустержневые

Инструмент создает выступы полукруглой формы на кромках заготовок.

Если использовать полустержневую фрезу в паре с калевочной или галтельной, то можно изготавливать шарнирные соединения. Также полустержневым инструментом изготавливают стержни круглого сечения. В этом случае заготовка обрабатывается с обеих сторон.

Фигурные

Данные фигурные фрезы еще называют мультипрофильными . В зависимости от задач мастер может использовать часть профиля оснастки или задействовать его полностью. Во втором случае потребуется устанавливать инструмент в агрегат, который имеет мощность не менее 1600 Вт.

Галтельные

Предназначаются для придания ребрам заготовки внутреннего радиуса или выборки пазов с круглым сечением.

Галтельные фрезы оснащаются одним или двумя подшипниками, исключающими перекос инструмента.

Конусные

С помощью конусных резаков можно:

• снимать фаску на ребре заготовки;
• декорировать кромку столешницы;
• создавать угловой срез на ребрах заготовки перед их склеиванием (можно получать изделия многоугольной формы).

Фальцевые

Применяются для выборки четверти и пазов прямоугольного сечения. Благодаря упорному подшипнику фальцевая фреза может использоваться как на ровных, так и на криволинейных заготовках.

Для регулировки глубины паза применяют упорные подшипники разных диаметров.

Калевочные

Калевочные фрезы позволяют получить дугообразную, прямую, а также фигурную кромку на заготовке. Работая какой-либо частью одной и той же оснастки, можно:

• скруглить ребро детали;
• получить кромку с фальцем;
• сделать полустержневой выступ;
• получить кромку с губкой;
• сделать декоративную обработку ребер, к примеру, изготавливая оконные рамы.

Также калевочными резаками можно создавать орнаменты сложной формы на ребрах и торцах детали из дерева.

Оснастка данной серии может быть и двойной, как показано на следующем рисунке.

На двойном резаке расстояние между элементами можно менять в соответствии с толщиной заготовки. Благодаря двум элементам заготовка обрабатывается в один проход, одновременно с обеих сторон.

Прямые

Прямая кромочная (обгонная или торцевая) фреза применяется при чистовой обработке торцов заготовки или создания идеального угла в 90 между пластью детали и ее кромкой (торцом). Подшипник может быть установлен в верхней или нижней части инструмента.

При нижнем расположении подшипника шаблон закрепляется под заготовкой, а при верхнем расположении – над заготовкой.

Кроме функции торцевания, оснастку с верхним подшипником можно использовать как пазовую и прорезать паз прямоугольного сечения на пласти заготовки, конечно же, используя шаблон определенной высоты. Диаметр подшипника обычно равен диаметру инструмента, то есть он находится заподлицо с режущей кромкой. Но в некоторых случаях его меняют на меньший или больший по диаметру, чтобы расширить возможности оснастки.

Фреза кукуруза также является кромочной. Основное ее предназначение – это шлифовка и выравнивание краев заготовки по шаблону. Благодаря особому расположению ножей (по спирали) обеспечивается легкое удаление стружки и плавный ход инструмента.

Комбинированные фрезы

Сращивание заготовок считается наиболее эффективным, если использовать комбинированную оснастку. Данные типы фрез состоят одновременно из шиповых и пазовых элементов: благодаря такой конструкции оснастки за один проход аппаратом получают оба профиля . В результате площадь кромки, предназначенная для склеивания, увеличивается, что положительным образом сказывается на прочности соединения.

Рамочные

Рамочные фрезы являются составными инструментами. Все режущие элементы устанавливаются на основу, и мастер может размещать их в нужном порядке. Наборные фрезы имеют следующие составляющие:

• основание;
• режущие элементы;
• подшипник;
• шайба;
• фиксирующая гайка.

При смене расположения режущих элементов вынимать хвостовик из цанги агрегата не требуется. Достаточно лишь открутить крепеж, расположенный в нижней части оснастки, и все ее элементы снимаются. Благодаря разборной конструкции оснастки величина вылета инструмента остается прежней, и повторная ее регулировка не требуется.

Пазо-шиповые

Комплект содержит 2 фрезы, одна для выборки паза, а вторая – для шипа.

Пазо-шиповые фрезы имеют зеркально-идентичный профиль режущих элементов, благодаря чему обработанные детали сращиваются максимально точно.

Единственный минус данной оснастки в том, что пазы и шипы изготавливаются разными резаками, которые приходится менять и снова корректировать их вылет относительно подошвы агрегата.

Для изготовления вагонки

Фрезы для изготовления вагонки по своему принципу действия похожи на пазо-шиповой инструмент, но с той лишь разницей, что при соединении деталей образуется V-образный паз между ними для имитации бруса. Чтобы изготовить соединение, также требуется комплект из 2 элементов.

Универсальные

После прохода инструмента получают 2 плоскости, полностью совместимые между собой, имеющие паз и шип. Оба последних располагаются под углом друг к другу.

Для сращивания деталей также применяется микрошиповая фреза.

Оснастку можно применять как для продольного сращивания заготовок (при изготовлении щитов), так и для торцевого сращивания деталей.

Для углового сращивания древесины также используется оснастка из серии комбинированных, позволяющая подготовить места соединения под углом 45 градусов.

Следует отметить, что для обработки заготовок, которые необходимо срастить, применяют одну и ту же комбинированную фрезу. Оригинальная конструкция оснастки позволяет добиться максимального качества стыковки деталей, а также значительно экономит время, поскольку менять инструмент не нужно.

Применяют инструмент при изготовлении филенок , а именно для декоративной обработки ребер деталей. Вся оснастка имеет упорный подшипник, закрепленный снизу. Фреза с подшипником может обрабатывать не только прямоугольные заготовки, но и фигурные. Следует знать, что инструменты для филенок имеют диаметр от 50 до 70 м, поэтому, чтобы их эффективно использовать, необходимо иметь аппарат с мощностью не менее 1500 Вт. Для бытового фрезера обработка филенки данным типом оснастки станет непосильной задачей.

Для изготовления дверей ручным фрезером (имеется ввиду кухонных фасадов) потребуется приобрести специальный набор, состоящий из трех элементов.

В наборе имеются следующие фасадные фрезы: одна филенчатая и две оснастки для мебельной обвязки (профиль-контрпрофиль).

Горизонтальные

Применяют для предварительной обработки филенки. Чтобы сформировать шип для вставки в паз рамы, потребуется дополнительно обрабатывать кромку.

Вертикальные

Чаще всего вертикальные фигирейные резаки используют для изготовления плинтуса.

Горизонтальные двухсторонние

Данный тип оснастки заметно упрощает производственный процесс, поскольку за один проход инструмента на кромке появляется соединительный шип и часть филенки определенной конфигурации.

Кроме вышеперечисленных разновидностей оснастки, многие мастера применяют и самодельные фрезы. Обычно они представляют собой стандартные слесарные сверла, переточенные особым образом. Как это делается в домашних условиях, можно узнать из видео .

Критерии выбора режущего инструмента по дереву

При выборе фрез по дереву для ручного агрегата, следует уделить внимание следующим параметрам оснастки.

Диаметр и размер хвостовика

Следует учитывать, что некоторые зарубежные производители фрез могут указывать диаметр хвостовика в дюймах . В большинстве случаев, если на агрегате установлен цанговый зажим, то проблем с установкой оснастки не будет, конечно же, при условии, что диаметр цанги соответствует диаметру хвостовика.

Важно знать, что цанга ручного агрегата – это не кулачковый патрон дрели, в который можно зажимать инструмент разного диаметра . Внутренний диаметр цанги должен строго соответствовать диаметру хвостовика оснастки. Трудности могут возникнуть, если купить оснастку с хвостовиком 1/2ʺ (12,7 мм) и попытаться ее вставить в цангу с диаметром 12 мм. В то же время, хвостовик с диаметром 6 мм без проблем зажмется в цанге на 1,4ʺ (6,35 мм).

Перед покупкой фрезы, особенно дорогостоящей, изучите инструкцию к агрегату и узнайте, какая цанга на нем установлена.

Длина хвостовика оснастки также имеет большое значение. Не вся она имеет удлиненные хвостовики, и порой их размеров не хватает, чтобы использовать инструмент, например, при расширении глубоких пазов. Также длинные хвостовики оснастки могут понадобиться при закреплении агрегата под столом. В таком случае принято использовать удлинитель фрезы , который зажимается в цанге агрегата.

Материал лезвий

Это важный критерий при выборе оснастки. Изделие может быть изготовлено из быстрорежущей стали (HSS) или из твердосплавной (HM). Лезвия из быстрорежущей стали без труда справляются с мягкими породами древесины невысокой плотности. Но для обработки твердых пород дерева данные резаки не подойдут. В таком случае их можно заменить оснасткой с твердосплавными лезвиями.

Расположение режущих элементов

Лезвия на инструменте могут располагаться вертикально, то есть параллельно оси хвостовика, либо под определенным углом к ней. Вертикально расположенные лезвия работают по принципу рубанка и в большей мере рубят древесину, чем ее режут. Поэтому, если лезвия немного затупились, они будут оставлять следы на обработанной ими поверхности, которые придется вышлифовывать.

Лезвия, расположенные под углом к оси инструмента, работают намного чище и не образовывают сколов.

Фрезы по камню

Чтобы обработать искусственный камень фрезером (ручным), можно применять традиционные виды фрез, предназначенные для дерева, но только с твердосплавными лезвиями . Здесь имеется одни нюанс: искусственный камень – это композитный материал, имеющий в составе мельчайшие абразивные частицы. Поэтому, из какого бы твердосплавного материала не была сделана фреза, ее хватит лишь на обработку не более 10 погонных метров заготовки из камня. Далее, затупившиеся лезвия не будут давать требуемую чистоту, например, склеиваемых поверхностей, что повлияет на качество соединения.

Поэтому профессионалы советуют использовать лучшие фрезы от известных производителей, таких как Festool, Leuco, Titman, Leitz, Dimar. Ресурс режущих инструментов, изготовленных этими предприятиями, в 5-10 раз выше, чем у обычных твердосплавных инструментов. “Фирменной” оснасткой уже можно провести обработку от 60 до 100 метров композита.

Фрезы для дерева и камня имеют сходство по своему виду и даже имеют одинаковые названия. Некоторые из них очень часто используются для выполнения операций по камню. Но существуют резаки, специально разработанные для обработки изделий из композита.

С помощью данной фрезы по камню можно создавать отливные бортики на кухонных (туалетных) раковинах и столешницах из композита. Обычно полное образование бортика происходит за 2 прохода инструмента.

Также есть модификация резака “антиперелив”, имеющая упорный подшипник.

Этот инструмент предназначен для подготовки поверхностей перед сращиванием . Режущая часть оснастки имеет волнообразный профиль.

Оснасткой выбирается паз, в дальнейшем предназначенный под инкрустацию композитными материалами.

Данный набор применяется для устранения повреждений на поверхности изделий из искусственного камня. В наборе имеется 2 элемента. Одним делается пробка, а вторым – отверстие под нее.

Также для обработки композитов можно использовать фрезы от компании CERATIZIT.

Это алмазные фрезы , которые отличаются своей износоустойчивостью. Изготавливаются они методом спекания нескольких слоев алмазной крошки. Многослойность покрытия позволяет продлить срок службы инструмента, поскольку во время его работы на замену сработавшимся слоям проступают новые слои абразива.

Фрезы по металлу

Специально созданной оснастки по металлу для ручного фрезера не существует. Обычно мастера используют оснастку, предназначенную для станков, с подходящим диаметром хвостовика. Чаще всего на ручных агрегатах используют концевые фрезы для создания пазов. Но следует знать, что фрезер является машиной, развивающей высокие обороты, что не очень подходит для концевых резаков. Поэтому металл должен сниматься минимальными слоями, толщиной в несколько десятых мм, и в несколько проходов. На следующем фото показана спиральная фреза по металлу.

Также на фрезерах можно устанавливать борфрезы различной конфигурации , которые без труда справляются со сталью, чугуном, нержавеющей сталью, латунью и даже титаном. Но поскольку они чаще всего имеют малый диаметр хвостовика (6 мм), то для установки в восьмимиллиметровую цангу потребуется переходник.

Борфрезы по металлу бывают следующих видов.

1. Дисковые . Можно выполнять всевозможные надрезы и обрабатывать пазы.

2. Конические (60°). Применяют для зенкования отверстий.

3. Конические с обратным конусом . Оснастку применяют для расшлифовки пазов, обработки острых углов заготовки, снятия сварных швов в углах изделия, обработки труднодоступных мест отверстий.

4. Конические с закруглением . Применяют для обработки сопряжений, зачистки сварных швов, обработки плоскостей.

5. Конические заостренные . Инструментом можно обрабатывать острые углы, места сопряжения деталей, а также производить фрезеровку в труднодоступных местах.

6. Овальные . Ими обрабатывают и расширяют отверстия, а также выравнивают сварные швы в углах деталей.

7. Пламевидные . Благодаря универсальной форме инструмент используют для создания галтелей, а также для их обработки.

8. Сферические . Оснастку можно применять для обработки отверстий, создания сопряжений полукруглой формы и обработки пазов.

9. Сфероконические заостренные . Можно проводить обработку меду соединенными под острым углом плоскостями.

10. Сфероконические закругленные . Обрабатываются сопряжения с внутренними радиусами.

11. Сфероцилиндрические. Можно обрабатывать кромки, профили, сварные швы, радиусные пазы. Также данной оснасткой снимают фаски и заусенцы и подготавливают поверхность для сварки.

12. Цилиндрические с гладким торцом. Используются для обработки контуров, швов после сварки, кромок, для снятия фасок и удаления заусенцев.

13. Цилиндрические с зубьями . Оснастку с зубьями на торце используют для тех же целей, что и оснастку с гладким торцом. Только данный тип инструмента может работать одновременно в двух плоскостях под прямым углом.

Приспособления для ручного фрезера

Основная задача, которую выполняют различные приспособления для данного агрегата – это расширение функциональных возможностей устройства. Некоторые из приспособлений идут в комплекте с аппаратом, но остальные приставки к фрезеру необходимо приобретать отдельно или изготавливать собственноручно.

Данное приспособления имеется в стандартной комплектации любого фрезера.

Упор позволяет производить прямолинейные резы на заготовках. В качестве базовой направляющей используется кромка заготовки либо направляющая шина.

Шина выполняет роль направляющей, по которой движется упор аппарата. Используя данное приспособление, производят прямолинейное фрезерование заготовок .

Данное приспособление крепится к подошве агрегата и позволяет производить радиальную фрезеровку и вырезание окружностей.

Выборка пазов

Для выборки пазов определенной ширины используют приспособление для фрезера, показанное на следующем рисунке.

Ширина паза регулируется одной площадкой. В данном случае применяется прямая пазовая фреза с верхним подшипником.

Копир

Для перенесения какого-либо сложного орнамента или узора на заготовку используют специальные приспособления — копиры (пантографы).

Работает копир следующим образом:

• заготовка укладывается под установленный в пантографе агрегат;
• на нужном расстоянии от копира размещается орнамент или узор, который необходимо скопировать;
• указка пантографа устанавливается в начальную позицию, после чего включается двигатель агрегата;
• все движения указки по рисунку с точностью передаются на фрезер, и он вырезает на заготовке копию требуемого узора.

Копировальная втулка нужна, в первую очередь, для защиты шаблона от воздействия лезвий инструмента. Кроме этого, копировальное кольцо, передвигаясь по кромке шаблона, передает все его формы фрезе, которая и обрабатывает деталь, находящуюся под приспособлением.

Если отверстие в шаблоне превышает размеры подошвы аппарата, то его можно установить на площадку подходящих размеров.

Данное нехитрое приспособление позволяет вырезать поперечные и продольные пазы в заготовках цилиндрической формы (точеные ножки стола, столбы, балясины).

Чтобы изготовить шипы для ящичного соединения , прямые или ласточкин хвост, используют шипорезное приспособление.

Использование данной приставки позволяет изготавливать шипы с равными расстояниями между ними, благодаря чему соединение деталей происходит идеальным образом.

Приспособление шип-паз

Соединение шип-паз является самым распространенным в столярном деле.

Чтобы изготовить данное соединение, существуют специальные приспособления, называемые пантороутерами.

Несмотря на кажущуюся сложность конструкции, данный станок легко изготавливается своими руками по чертежам, которых достаточно в интернете.

Устанавливая ручной агрегат в стол, вы получаете стационарный мини-станок . С его помощью удобно обрабатывать мелкие и длинные детали, которые не получается зажать струбцинами. В продаже имеются уже готовые фрезерные столы, специально предназначенные для закрепления ручных фрезерных машин. Ниже показан стол, выпускаемый компанией Корвет.

Но как показывает практика, большинство мастеров предпочитают изготавливать фрезерные столы своими руками , поскольку конструкция их не отличается сложностью. Стол под фрезер можно изготовить из толстой фанеры или из ЛДСП толщиной от 16 мм.

Если вырезать равнобедренный треугольник, например, из фанеры, и закрепить его на подошве фрезера, как показано на следующем рисунке, то получится нехитрое приспособление для обработки филенок дверей.

Данная накладка позволяет проводить дополнительное декорирование уже готовых дверей, не разбирая их, без применения шаблонов.

Как заточить фрезу в домашних условиях

Заточка фрезы должна проводиться только после полного удаления нагара и загрязнений с ее корпуса и режущих элементов . Для этих целей лучше использовать специальную очищающую жидкость (показана на рисунке ниже).

Нанесите средство на режущие части оснастки и подождите несколько минут, чтобы оно растворило нагар. Затем следует взять обычную зубную щетку и тщательно очистить лезвия от оставшихся загрязнений. После очистки можно приступать к самому процессу заточки. Для проведения данной операции в домашних условиях предварительно потребуется приобрести комплект алмазных брусков , отличающихся зернистостью.

Для грубой заточки применяют бруски с более крупным зерном. Но процесс правки лезвий должен всегда завершаться полировкой самым мелким абразивом.

Чтобы заточить фрезу, выполните следующие действия:

• разместите брусок на краю стола и смочите его водой. Если потребуется, зафиксируйте приспособление;
• уложите оснастку на брусок так, чтобы ее режущая кромка соприкасалась с бруском по всей длине;
• водите фрезой по наждаку плавными движениями с одинаковой силой нажима, периодически смачивая его водой;
• делайте одинаковое количество движений для каждого лезвия оснастки, чтобы стачивание кромок происходило равномерно.

Если приготовленная под заточку оснастка имеет упорный подшипник, то его необходимо снять до начала процесса.

Конечно же, если есть такая возможность, фрезу лучше сдать на заточку в специализированную мастерскую , где ее восстановят на точном оборудовании. Эта процедура стоит недорого, если сравнивать со стоимостью алмазных брусков.

Инструмент Для Вырезания Пазов И Полостей В Дереве

Инструмент Для Вырезания Пазов И Полостей В Дереве – CodyCross Ответ

• Популярные игры
• Запросить новые игровые Ответы
• Privacy Policy

« Codycross Ответы – Изобретения – Инструмент Для Вырезания Пазов И Полостей В Дереве

Инструмент Для Вырезания Пазов И Полостей В Дереве Ответ для CodyCross кроссворды Изобретения группа 45 Головоломка 2

---

Ответы

ФРЕЗЕР

предыдущий

следующий

---

Схожий По Качествам Заменитель

Крупнейший Горный Массив Кольского Полуострова

Устаревшее Название Оксидов

Жилище Для Дворовой Собаки

Жанр Философского Раздумья Над Сложными Вопросами

Праздничная Трапеза Для Большой Толпы

Он Управляет Летательным Аппаратом

Подчинённый У Феодала

Это Изобретение Стало Одной Из Важных Вех Истории

Римский Папа, Обвинённый В Ереси

Изобретения

Изобретения группа 45 Головоломка 1 Изобретения группа 45 Головоломка 3 Изобретения группа 45 Головоломка 4 Изобретения группа 45 Головоломка 5

Ближайшие миры

Планета Земля Подводный Мир Времена Года В Цирке Транспорт Кулинарное Искусство Спорт Фауна И Флора Древний Египет Парк Развлечений Средневековье Париж Казино В Библиотеке Научная Лаборатория На Дворе 70-Е Зоомагазин Нью-Йорк, Нью-Йорк! В Кинотеатре Прекрасный Рим Дикий Запад В Аэропорту На Ферме Лондон В Универмаге Показ Мод На Курорте Удивительная Япония Концертный Зал Телестудия Дом, Милый Дом Круизный Лайнер Греция Мир Маленьких Вещей Путешествуем На Поезде Музей Искусств Аквапарк Тур По Бразилии Восьмидесятые Время Спа Приключения В Кемпинге Поездка В Испанию новый Вымышленный Мир

Новые уровни

Толстый Шрифт В Компьютерном Документе Просветление В Школе Дзэн Развод От Воды На Потолке Или Стене Коза Из Сказки Золотой Рекордсмен Олимпиад Среди Французов Плавный И Связный Переход Одного Звука К Другому Языческий Ритуал Плясок И Пиршества После Похорон Послание В Виде Кода, Переданное По Каналу Связи Они Короче Чулков, Но Длиннее Носков Имя Папы Пушкинской Няни Денежная Уступка Сектор Мандарина Триллер 2000 Года С Дженнифер Лопес В Главной Роли Страна, Где Находятся Города Юрмала И Елгава Церковный Столик С Покатым Верхом Для Икон И Книг Еврейские Оладьи Со Шкварками И Жареным Луком Народная Мудрость Гласит Лиха Беда Его Проверяют На Приеме У Офтальмолога Покрытый Шерстью Слон В Древней Сибири Российский Певец, Бывший Участник Группы Smash

Популярные игры

• Codycross
• Words Of Wonders [Wow]
• Brain Test
• Easy Game

Обновленные Ответы

• Braindom Обновление 17 Июля 2020
• Word Weekend Обновление 25 Мая 2020
• Куча Слов Обновление 30 Апреля 2020
• Codycross Обновление 6 Апреля 2020
• Easy Game Обновление 26 Марта 2020
• Крокворд Обновление 25 Марта 2020
• Brain Test Обновление 25 Марта 2020
• Word Snack Обновление 16 Марта 2020
• Words Of Wonders [Wow] Обновление 9 Марта 2020
• Brain Out Обновление 1 Марта 2020

Игры и приложения

Какие игровые Ответы вы ищете?

---

• ---

  Braindom

• ---

  Word Weekend

• ---

  Куча Слов

• ---

  Codycross

• ---

  Easy Game

• ---

  Крокворд

• ---

  Brain Test

• ---

  Word Snack

• ---

  Words Of Wonders [Wow]

• ---

  Brain Out

Как вырезать канавку в дереве: 6 лучших способов амазон.

com.

Прорезание канавок в древесине может служить как декоративным, так и функциональным целям. Они могут демонстрировать красивый дизайн на полках и шкафах, а с другой стороны, они могут служить опорой для деревянных ручек.

В этой статье вы узнаете все, что вам нужно знать о прорезании канавок в древесине с помощью различных инструментов, а также о том, как это сделать с помощью нескольких конкретных инструментов. Кроме того, в конце будет несколько советов и рекомендаций.

6 лучших способов прорезать канавки в дереве

Давайте начнем с рассмотрения различных методов, которые вы можете использовать для этой задачи.

#1 Использование фрезера

Фрезы — самый популярный способ прорезать канавки в древесине, поскольку они имеют две рукоятки, обеспечивающие надлежащий контроль и хороший захват. Также имеется гладкая опорная пластина, которая позволяет легко скользить по дереву, которое вы режете.

Несмотря на свою популярность, многие фрезерные станки не могут выполнять непрерывную резку, как это делают более тяжелые машины. Вы не можете сделать глубокие пропилы за один проход с помощью фрезера, поэтому нарезание более сложных канавок может занять некоторое время и усилия.

#2 Использование настольной пилы

Еще одним вариантом для вырезания канавок в древесине является настольная пила. С настольной пилой у вас есть возможность точно и быстро вырезать множество канавок. Кроме того, настольные пилы мощные и могут резать более толстую древесину.

Однако при использовании настольных пил существует гораздо больше опасностей. Вам придется довести работу до лезвия, и это может подвергнуть руки новичков опасности. Кроме того, настольные пилы дороги и должны использоваться только теми, кто занимается резкой дерева.

#3 Использование дремеля

Этот малоизвестный метод отлично подходит для вырезания небольших канавок в древесине. Вы можете использовать вращающуюся фрезу для небольших разрезов, и в большинстве случаев она будет работать довольно хорошо.

Небольшие надрезы — это все, для чего этот инструмент подходит для создания канавок. Длинные разрезы потребуют очень много времени, и почти невозможно сделать чистый разрез таким способом. Таким образом, дремель следует использовать только для небольших канавок, правда, такие обстоятельства возникают довольно часто.

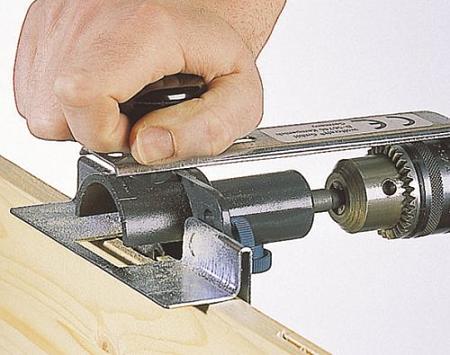

#4 Использование дрели

Сверла — один из наиболее универсальных методов, которые можно использовать для прорезания канавок в древесине, и некоторые столяры даже предпочитают этот метод фрезерованию. На самом деле все зависит от того, какое сверло вы используете, потому что именно так вы выбираете толщину канавки.

Впрочем, это и главный недостаток дрели. Если у вас нет опыта или вы не обладаете достаточными знаниями в области прорезания канавок с помощью дрели, вам может потребоваться много проб и ошибок с использованием различных сверл, что может привести к большому количеству отходов древесины.

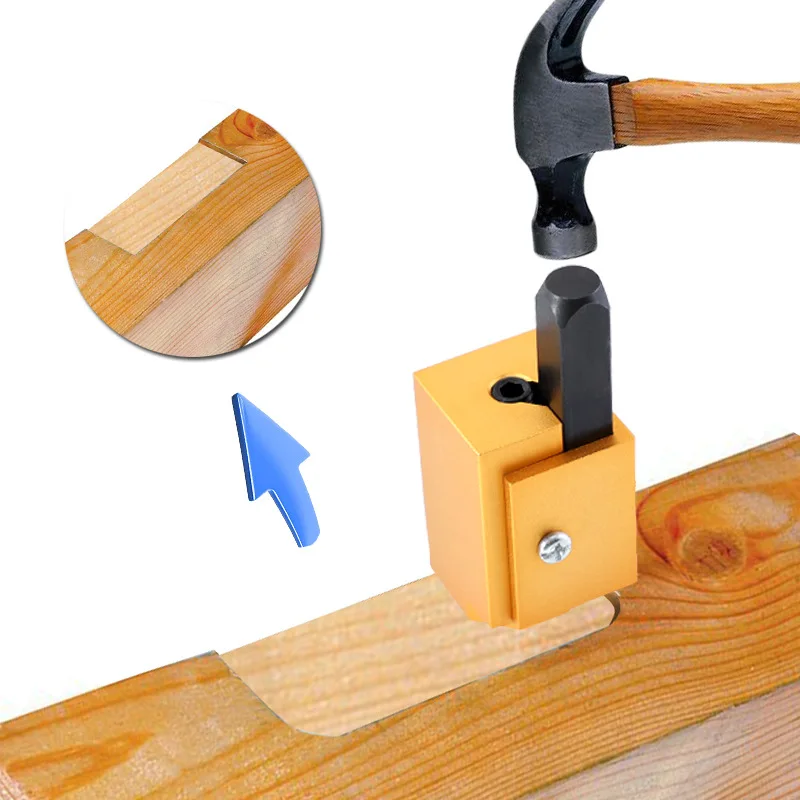

#5 Использование стамески

Стамески обычно используются для окончательной обработки канавок в древесине, но их можно использовать и для основной задачи. Конечно, это ручные инструменты, поэтому единственное место для ошибки — человеческий фактор, а твердые руки могут сделать несколько красивых замысловатых канавок.

Тем не менее, это, вероятно, самый громоздкий и трудоемкий метод из всех существующих. Без помощи какого-либо оборудования прорезание канавок в больших кусках дерева займет вечность и будет очень тяжелым для ваших рук.

#6 Использование вращающегося инструмента

Эти инструменты являются ручными и имеют головку, которая может вмещать различные биты, включая насадку для нарезания канавок. Использование этого метода, безусловно, может консолидировать использование вашего инструмента, и, если у вас уже есть вращающийся инструмент, вам не понадобится совершенно новый фрезер для нарезания канавок.

Это, конечно, альтернативный метод, который следует использовать только в том случае, если нет других доступных вариантов. Вращающиеся инструменты полезны, но на самом деле они не предназначены для прорезания канавок, поскольку они могут быть громоздкими и неудобными в обращении при выполнении этих надрезов.

Как вырезать канавку в древесине с помощью фрезы

Фрезерование, по мнению большинства, является самым простым методом прорезания канавок в древесине. Инструмент оснащен мощным двигателем, который предназначен для прорезания канавок в древесине и является подходящим инструментом для этой конкретной задачи. Теперь давайте пошагово рассмотрим, как вырезать паз в дереве с помощью фрезера.

Шаг 1. Отметьте заготовку

Как и при выполнении многих других задач по резке, первым шагом при вырезании канавок в дереве с помощью фрезера является решение, где именно вам нужно вырезать.

Измерьте точную область, над которой вы хотите работать, и используйте острый карандаш, чтобы сделать отметки на дереве, где вы начнете. Утолщение области с помощью острого ножа также является хорошей идеей, если это необходимо.

Шаг 2: Выберите правильную модель и насадку

Выбор насадки зависит от того, насколько длинной или глубокой должна быть канавка. Существует множество различных насадок на выбор, поэтому обязательно проведите небольшое исследование и выберите подходящую насадку маршрутизатора для работы.

Также убедитесь, что у вас есть модель, подходящая для работы. Маршрутизаторы бывают разных видов, и вы должны выбрать тот, который вам наиболее удобен и который может справиться с задачей, которую вы пытаетесь выполнить.

Шаг 3: Начните прорезать канавку

Теперь, когда все шаги по подготовке фрезера выполнены, установите инструмент на отмеченную область и начните резать древесину до тех пор, пока не начнет формироваться канавка.

Продолжайте осторожно повторять эти движения, пока не получите канавку нужной глубины и длины.

Как вырезать канавку в дереве с помощью настольной пилы

Теперь давайте посмотрим, как использовать настольную пилу для этой задачи.

Шаг 1. Установите высоту полотна

Установите высоту полотна настольной пилы на необходимую глубину паза. Под вашей настольной пилой будет рычаг или ручка, которая поднимает или опускает высоту лезвия, чтобы вы могли отрегулировать ее до нужной глубины канавки.

Затем зафиксируйте эту высоту, чтобы лезвие не соскользнуло и не упало вниз, пока вы прорезаете канавки. В зависимости от ширины разреза, который вы хотите сделать, вы можете использовать лезвие для паза.

Шаг 2. Отметьте места на древесине

Теперь, когда вы подготовили пилу, пришло время подготовить древесину.

Положите доску на бок и с помощью поверочной линейки или линейки отметьте на боковой стороне доски линию, длина которой соответствует желаемой глубине паза. Затем отметьте другой конец дерева, чтобы идеально выровнять срез.

Шаг 3. Выровняйте древесину по лезвию

Прижмите деревянную раму к упору настольной пилы так, чтобы она плотно прилегала к ней. Затем ослабьте упор, чтобы вы могли отрегулировать его так, чтобы он находился дальше или ближе от диска вашей пилы.

Продолжайте регулировать упор до тех пор, пока отметка на доске не совпадет с лезвием пилы, и, наконец, затяните упор настольной пилы, чтобы он не двигался и не падал при вырезании паза.

Шаг 4: Начинайте прорезать канавку

Теперь начните вставлять древесину в лезвие и начинайте прорезать канавку. Используйте толкатель для дерева или аналогичный инструмент, чтобы медленно протолкнуть древесину и, при необходимости, перевернуть древесину и вырезать канавку с другой стороны, чтобы завершить задачу.

Убедитесь, что лезвие работает на полной скорости, когда вы начинаете резать, и что вы полностью выключите его, когда закончите проект.

Как вырезать канавку в дереве с помощью дрели

Наконец, давайте подробно рассмотрим, как выполнить эту задачу с помощью дрели.

Шаг 1: Приобретите правильное сверло

Большинство столяров используют сверло диаметром 1/2 дюйма, но убедитесь, что оно подходит для той работы, которую вы пытаетесь выполнить. Как только у вас появится нужный бит, вставьте его в дрель и затяните. Для более крупных проектов потребуются более крупные сверла, но для большинства небольших задач обычные 1/2-дюймовые вполне подойдут.

Шаг 2. Просверлите крошечную канавку в дереве

Слегка нажмите на спусковой крючок дрели, чтобы сделать небольшую канавку в том месте, где вы хотите начать рез. Это похоже на отметку карандашом того места, где вы хотите начать разрез, как в предыдущих методах выше, но вы можете использовать сам инструмент, чтобы сделать отметку.

Шаг 3. Наклоните дрель

Медленно наклоните дрель вниз, не выключая ее. В конце вы должны наклонить сверло до упора, чтобы сторона сверла вращалась против дерева. Здесь вы начинаете видеть канавку, прорезанную в древесине.

Шаг 4. Вставьте сверло горизонтально

Слегка надавите на сверло по горизонтали, пока оно ровно лежит на куске дерева. Спиральные надрезы на сверле врезаются в древесину и делают канавку такой же длины, как и сверло.

Полудюймовые сверла сделают канавку длиной примерно 6 дюймов, поэтому еще раз убедитесь, что у вас есть сверло нужного размера, или будьте готовы сделать несколько надрезов, если канавка недостаточно длинная.

Шаг 5: Добавление глубины

Теперь канавка в основном закончена, и все, что вам нужно сделать, это вставить сверло до нужной глубины, чтобы получить желаемую глубину реза. Преимущество дрели в том, что вы можете контролировать глубину прорези канавки, не беспокоясь о том, что древесина перевернется.

Ошибки, которых следует избегать, советы и рекомендации

Для прорезания канавок в древесине часто требуется использование некоторых электроинструментов, поэтому прежде всего всегда читайте руководства пользователя и убедитесь, что вы используете эти инструменты максимально безопасно.

Одна классическая ошибка, с которой сталкиваются многие новички при использовании фрезерного инструмента, заключается в том, что они неправильно собирают насадку или просто используют неправильную насадку вместе. Большинство фрезеров поставляются с несколькими различными насадками, которые они могут использовать, поэтому, прежде чем приступить к резке кусков дерева, обязательно проведите небольшое исследование и посмотрите, какие насадки используются для различных типов канавок, которые они могут сделать.

Что касается использования циркулярных пил для прорезания канавок, полезным советом является то, что вы можете прикрепить любой вид пилы, который используется для резки дерева, чтобы сделать канавки. Однако имейте в виду, что пильные полотна с плоскими кромками дают плоское дно, а угловые пилы — закругленные края.

Кроме того, в «Шаге 3» по использованию настольной пилы упоминаются упоры, чтобы ваша древесина плотно удерживалась. Некоторые настольные пилы не имеют этого ограждения, но вместо этого вы можете использовать прямой кусок деревянного лома, который будет действовать в качестве ограждения в этом случае.

Наконец, и это касается любого проекта по резке дерева, не забудьте надеть защитные очки, чтобы защитить глаза от опилок и случайных кусков дерева. Также было бы неплохо надеть маску, чтобы защитить легкие от вдыхания любых опилок.

Резюме

Надеюсь, теперь у вас есть все необходимые знания, чтобы начать прорезать канавки в древесине, используя лучшие для вас методы. Будь то обычный фрезерный станок или более нишевые методы с использованием дрели или настольной пилы, в идеале теперь вы можете использовать любой из трех.

Обязательно следуйте инструкциям по использованию каждого из этих инструментов как можно точнее и всегда соблюдайте все меры предосторожности, связанные с использованием любых электроинструментов.

Наконец, помните об ошибках, которых следует избегать, а также о советах и ​​рекомендациях, когда дело доходит до вырезания канавок в древесине, и вы очень быстро станете настоящим мастером!

Фрезерование паза в дереве » Руководство по использованию фрезера

Примеры приложений для печати

Ряд деревянных соединений и других конструкций в мебельном производстве требует выполнения паза; эту канавку можно создать с помощью фрезера. В этом руководстве объясняется, как фрезеровать канавку. В нем описаны все важные этапы фрезерования непрерывных, прерывистых или вставных канавок.

Обратите внимание: Эти иллюстрированные руководства не предназначены для замены руководств по эксплуатации или инструкций по технике безопасности!

Описание

Фрезерование канавок является ключевым элементом работы с фрезером. Пазы в основном используются для направления подвижных частей мебели, а также для формирования деревянных соединений. Поэтому очень важно, чтобы они были абсолютно прямыми.

Фреза и направляющие в сочетании с многофункциональным столом делают фрезерование прямых канавок быстрым и легким.
Можно фрезеровать канавки различной ширины. Для этой задачи доступны фрезы для канавок различного диаметра. Типичные размеры составляют от 3 мм до 30 мм.
В этом иллюстрированном руководстве показано, как фрезеровать непрерывные, несплошные и вставные канавки.

Инструменты/принадлежности

Следующие инструменты и принадлежности рекомендуются для использования в этом примере:

Альтернативные инструменты/принадлежности

В качестве альтернативы рекомендуются следующие инструменты и принадлежности:
В зависимости от требуемой ширины паза можно использовать любую другую фрезу с валом диаметром 8 мм. При использовании более крупных фрез можно использовать фрезы с диаметром вала до 12 мм.

Подготовка/установка

• Отрегулируйте направляющую и угловой упор точно под прямым углом, используя инструкцию по эксплуатации.
  Установите направляющую на толщину заготовки.
  Заготовка:
  Начертите центральную линию канавки на заготовке.
  Для прерывистой канавки:
  Отметьте ограничительные линии перпендикулярно центральной линии.

• Минимальное расстояние x от центра фрезы до края направляющей зависит от диаметра фрезы и рассчитывается следующим образом:

  x = диаметр фрезы в мм/2 + 2 мм

  2 мм добавляются в качестве допуска при фрезеровании.

  Для канавочной фрезы 12 мм расстояние до направляющей составляет 8 мм.

  Метка на столе фрезера используется для выравнивания станка.

• Регулировка фрезера:

  Вставьте фрезу в цангу до минимальной глубины зажима (маркировка вала) и затяните.

  Установите адаптер направляющей FS на OF.

  Поместите OF на направляющую.

  Установите желаемую глубину фрезерования. Револьверный упор можно использовать для предварительной установки до трех глубин фрезерования.

  Установите боковой зазор фрезера относительно направляющей (см. расчет; в примере x = 8 мм с фрезой для паза 12 мм).

  Совместите метку на столе фрезера с центральной линией.
  Проверка: метка всегда должна находиться на центральной линии в начале и конце канавки.

  Установите опору для фрезера на поверхность заготовки и затяните ее.

• Для прерывистых или вставных канавок используйте стопор отдачи направляющей.

  Переместите фрезер в соответствующее крайнее положение паза и закрепите здесь стопор отдачи, прежде чем начинать процесс фрезерования.

  Установите скорость, используя таблицу в Инструкции по эксплуатации.

  Подсоедините всасывающий шланг.

Процедура

1. Наши иллюстрированные руководства и результаты работы представляют собой задокументированные этапы работы, которые мы выполнили на практике. Это отдельные примеры, и они не гарантируют и не обещают, что пользователи получат такие же результаты. Результаты будут зависеть от опыта и навыков пользователя, а также от используемого материала. Иллюстрированные руководства не заменяют каких-либо руководств по эксплуатации и/или инструкций по технике безопасности Festool. Исключается ответственность за обеспечение того, чтобы информация, инструкции и приложения не содержали дефектов содержания и дефектов названия, в частности, в отношении отсутствия дефектов, правильности, свободы от прав интеллектуальной собственности и авторских прав третьих лиц, полноты и пригодности для цели. . Иски о возмещении убытков со стороны пользователя, независимо от их правового основания, исключаются. Эти исключения ответственности не применяются, если ущерб был преднамеренным или вызван грубой небрежностью, или в случаях предусмотренной законом ответственности.

   Мы не несем ответственности за ущерб, возникший в результате дефектов.↑

Как вырезать канавку в дереве без фрезера — 4 способа

Иногда фрезер может быть недоступен, но это не должно мешать вам собирать изделия из дерева. В такие времена вы можете превратиться в различные деревообрабатывающие инструменты, которые не потребуют от вас использования фрезера. Итак, прочитайте эту статью, чтобы узнать о некоторых из лучших решений для вырезания канавок в древесине без фрезера.

1. Использование инструмента Dremel

Инструментальный метод Dremel весьма эффективен, когда речь идет о резке коротких деревянных заготовок, поскольку у Dremel есть короткое вращающееся сверло. Этот метод довольно прост и прямолинеен — все, что вам нужно, это дремель, часть дерева, которую вы хотите вырезать, и разметочный калибр или карандаш.

Пошаговое руководство

• Используйте разметочный шаблон или карандаш, чтобы отметить деревянную деталь.
• Закрепите лезвие на инструменте Dremel.
• Поместите дремель на отмеченный участок и осторожно начните резать.
• Во время резки убедитесь, что лезвие совмещено с отмеченным участком на деревянной заготовке, чтобы получить более чистый срез.

Однако имейте в виду, что добиться чистого среза с помощью этого инструмента может быть довольно сложно, поэтому необходимо сначала обрезать край канцелярским ножом. Еще одним недостатком этого инструмента является то, что он может занять довольно много времени, если вы попытаетесь использовать его для вырезания канавок на больших кусках дерева.

2. Использование настольной пилы

Если вы столяр, держу пари, что вы сталкивались и использовали этот инструмент для резки. Метод настольной пилы лучше всего подходит для больших ксилографий. Некоторые из инструментов, которые вам потребуются, это карандаш, маркер или разметочная линейка, лезвие, настольная пила, кусок дерева и перьевая доска (при необходимости).

Пошаговое руководство

• Выберите деревянную деталь и отметьте карандашом, маркером или маркировочной линейкой точку, в которой вы хотите вырезать канавку.
• Поместите деревянную заготовку на настольную пилу, включая плинтус.
• Одной рукой прижмите деревянный брусок вниз, а другой держите его прямо, толкая его к ограждению, оказывая давление.
• Настольная пила может быть оснащена перьевой доской, которую можно отрегулировать в соответствии с размером вашего куска дерева.
• Положите этот кусок дерева на настольную пилу и начните его резать.

Обратите внимание: если деревянная заготовка, которую вы режете, довольно велика, вам следует обратиться за помощью. Помните, что безопасность превыше всего — вы не хотите потерять руку из-за лезвия. Кроме того, убедитесь, что вы делаете пробный рез, если вы используете фальцевое или плинтусное лезвие, чтобы убедиться, что глубина и ширина вашего разреза соответствуют ожидаемым. Встроенный датчик сказки может быть не точным, как вы думаете. Используйте рулетку для измерения расстояния между краем лезвия и забором.

Стандартные полотна для настольной пилы режут 1/8 дюйма. Если вы хотите вырезать более широкую канавку, вы должны сделать несколько надрезов внахлест. Выделенная ранее тестовая резка также функциональна, поскольку она определяет, действительно ли лезвие режет или нет.

3. Использование долота

Если вы когда-нибудь окажетесь в безвыходной ситуации, когда вы не сможете взять в руки какой-либо электроинструмент, вы можете воспользоваться обычным способом прорезания канавок с помощью стамески. Стамесочный метод применяется на практике достаточно давно, еще со времен подмастерьев столяров.

Хотите научиться делать гладкие и красивые канавки с помощью стамески? Все, что вам нужно, это долото, приспособления, пила и кусок дерева. Стамесочный метод довольно прост и является одним из самых дешевых способов нарезать канавки на древесине. Следуйте инструкциям ниже, чтобы узнать, как это сделать.

Пошаговое руководство

• Начните с разметки параллельных линий с помощью пилы.
• Используйте регулировки, чтобы отрегулировать деревянную деталь, которую вы положили на стол.
• Аккуратно начните работу стамеской, постепенно удаляя деревянные детали, чтобы сделать чистый срез.

Будьте осторожны, чтобы не перерезать канавку при достижении желаемой глубины. Также обратите внимание, что вы не можете использовать стамеску меньше ширины вашей канавки, но и не слишком широкую.

4. Использование комбинированной плоскости

Еще одна отличная альтернатива фрезеру — комбинированный рубанок. Все, что вам нужно, чтобы вырезать канавку с помощью этого инструмента, — это лезвия разных размеров, деревянная заготовка, карандаш или разметочный шаблон и комбинированный рубанок. Узнайте, как можно использовать комбинированную плоскость ниже.

Пошаговое руководство

• Отметьте на куске дерева карандашом или маркировочным калибром торцевые волокна.
• Поместите и зафиксируйте деревянную деталь на столе.
• Возьмите комбинированный рубанок, выберите один из лезвий разных размеров и закрепите его.
• Поместите комбинированный рубанок на секцию рынка и надавите большим пальцем.
• Другой рукой толкните комбинированный рубанок вперед и продолжайте царапать, пока не добьетесь желаемой канавки.

Итог

Подводя итог, можно сказать, что все, что мы рассказали выше о нарезании пазов без фрезера, достаточно просто и практично. Если у вас есть маршрутизатор, это хорошо, вы можете избежать хлопот и времени на поиск других альтернативных средств. В этой статье исключено, как вырезать паз в дереве без фрезера. Следуйте пошаговым инструкциям, которые мы выделили для каждого метода выше, и наслаждайтесь вырезанием желаемых канавок в дереве.

Как вырезать паз в дереве без фрезера

Как люди выживали сотни тысяч лет без электроинструментов? Пещеры, конечно, не требовали никакого каркаса или пола, но со временем люди сами строили убежища, когда пещера была не под рукой. Приюты стали домами, мебель сделали, и вот мы здесь.

Все это веками делалось без электроинструментов. Человеческая изобретательность разработала способы создания, размера, подгонки и улучшения условий жизни с помощью ручных и ручных инструментов.

Сегодня наши электроинструменты облегчают эти задачи. Но методы старой школы не забыты, и иногда на них приходится полагаться при выполнении некоторых задач по деревообработке, когда электроинструменты недоступны или когда лучшего электроинструмента для работы нет среди наших электроинструментов, установленных в домашнем магазине.

Иногда нам нужно вырезать прорезь, канал, канавку или замочную скважину для проекта деревообработки. Мы знаем, что маршрутизатор — это самый простой инструмент для этой цели, но у нас его нет. Что же делать?

Давайте посмотрим, что мы можем придумать, чтобы помочь вам в этом проекте.

В этой статье

• Сначала мы начнем с других электроинструментов
  • Вырезание паза в дереве с помощью электролобзика
  • Вырезание паза в дереве с помощью циркулярной пилы
  • Вырезание швеллера в дереве с помощью настольной пилы
  • Вырезание канала в дереве с помощью инструмента Dremel
  • Вырезание паза в дереве с помощью смешанных инструментов
• Как вырезать деревянный паз вручную?
  • Рубанок для шпунтования
  • Долото

Сначала мы начнем с других электроинструментов

Вырезание паза в дереве лобзиком

Нет фрезера для этого паза? Без проблем. Если у вас есть дрель и электролобзик, все будет в порядке.

Отметьте, где будет проходить прорезь, и просверлите два отверстия, по одному на каждом конце намеченной прорези. Убедитесь, что хотя бы одно из отверстий имеет достаточный размер для полотна электролобзика. Разрежьте прорезь от одного отверстия до другого по намеченным линиям, стараясь оставаться в пределах нарисованных линий. Не беспокойтесь о том, чтобы оказаться слишком далеко от линий, так как вы всегда можете использовать стамеску с острым краем, чтобы закончить удаление древесины до линий.

Вырезание паза в дереве циркулярной пилой

Циркулярная пила — не лучшая идея, но это можно сделать. Безопасность превыше всего, так как это может быть опасно, если вы не будете осторожны. Это немного безопаснее, чем использование настольной пилы для погружного пропила, но все же опасно.

Убедитесь, что ваше лезвие острое; обязательно наденьте защитные очки и наушники для работы по дереву, чтобы надежно зафиксировать древесину.

Точно отметьте направляющие линии и установите лезвие на нужную глубину. Наклоните пилу, подождите, пока она не наберет максимальную скорость, и медленно погрузите ее в доску. Вы должны сначала попрактиковаться в этом на куске дерева, прежде чем работать с последним куском.

Прорезание канавки в древесине с помощью настольной пилы

Термин «фальцовка» относится к прорезанию канавки в доске.   Возможно, ваш проект заключается в создании нового ящика для комода в спальне, и для направляющих ящика необходим канал или канавка; или вы соединяете два куска дерева, и необходим паз или канал на краях двух соединяемых досок.

Для этой задачи вы бы использовали лезвие Dado – набор лезвий, отрегулированных по ширине желаемой канавки или канала. Тщательно измерьте, хорошо отметьте доску и проведите ею по лезвию плинтуса. Вы получите хорошую поверхность канала, которая будет плавно скользить по направляющей выдвижного ящика.

Сначала мы рекомендуем сделать пробный разрез, чтобы убедиться, что ваши измерения точны. Это будет особенно важно в отношении глубины разреза. Например, в случае направляющих для выдвижных ящиков глубина выреза должна соответствовать высоте направляющих.

Вы также хотите быть точным в настройке ограждения, чтобы канал идеально совпадал с направляющей. Пробный разрез ответит на оба эти вопроса и поможет вам внести необходимые коррективы.

Вырезание канала в древесине с помощью инструмента Dremel

Существует также инструмент Dremel для вырезания канала. Это не идеальное решение, но его можно заставить работать.

С помощью одного этого инструмента сложно получить чистый срез, поэтому мы рекомендуем сначала обрезать края универсальным ножом, направляемым прямой кромкой. Если вы работали с инструментом Dremel, вы знаете, что он предназначен в основном для коротких пропилов с его маленькой вращающейся насадкой. Длинные сокращения потребуют много времени, и вам потребуются терпение и настойчивость, чтобы завершить канал.

Вырезание паза под замочную скважину в дереве с помощью смешанных инструментов

Здесь мы начинаем переходить к ручным инструментам, но по-прежнему крепко держимся за электроинструменты для некоторых работ.

Вы наверняка видели замочные скважины раньше, но, возможно, не знали, что они называются замочными скважинами. Они выглядят как перевернутые замочные скважины (отсюда и название) с отверстием в нижней части прорези, достаточно широким, чтобы в него поместилась головка винта, и более узкой прорезью, выходящей из отверстия вверх. Они используются для подвешивания предметов на стены, таких как фотографии и плавающие полки.

Обычно режут специальной фрезой на фрезерах и с помощью упора. Но прорези для замочной скважины использовались задолго до появления электроинструментов и маршрутизаторов.

Вот обходной путь.

Наметьте и измерьте место, где должна проходить замочная скважина, и начертите линию ее длины. Просверлите отверстие в нижнем конце линии, которое будет достаточно широким для того, чтобы головка винта прошла через него. Просверлите второе отверстие в верхней части линии меньшего диаметра, чем первое, но достаточно широкого, чтобы в него вошел винт.

Проведите две линии вниз от верхнего отверстия той же ширины, что и отверстие, до большего отверстия и убедитесь, что эти линии находятся в центре большего отверстия. С помощью кольцевой пилы (да, есть такая штука) прорежьте по этим линиям и вытащите древесину из паза. Замочная скважина — это небольшая ручная пила с очень узким лезвием и заостренным концом.

Как вырезать деревянный паз вручную?

Теперь мы завершим переход от электроинструмента к ручному инструменту для вырезания пазов в древесине.

Задолго до появления электроинструментов, особенно фрез, пазы в древесине вырезались вручную. Два наиболее распространенных метода включали в себя рубанок и долото для прорезей и канавок.

Рубанок для нарезания фальца

Рубанок с деревянным или металлическим корпусом имеет ту же ширину, что и лезвие. Их лезвия могут быть до 1 дюйма в ширину, но предлагают различную ширину для различных разрезов. Эти разрезы могут быть как по направлению волокон, так и против них (сквозные).

Вы должны тщательно отметить размеры слота или канала. Использование канцелярского ножа для обрезки линии обеспечивает хорошее начало, но то же самое можно сказать и о металле с прямым краем, таком как уровень, который может служить вашим импровизированным забором. Однако после того, как прорезь или канавка запущена, рубанок может взять ее оттуда.

Долото

Испытанное веками долото было предпочтительным инструментом для прорезания пазов и канавок. Острая кромка и уверенная рука могли бы создавать пазы и канавки так же точно, как современные фрезеры.

Как и во всех этих разрезах, правило: дважды отмерь и один раз отрежь. Аккуратно отметьте прорезь или канавку с обоих концов. Далее идет подержанный инструмент, задняя пила.

Задняя пила — это ручная пила с жесткой скобой на кромке, противоположной режущей кромке пилы, которая обеспечивает лучший контроль лезвия и более точные разрезы. Из-за этого контроля они используются в работе, требующей точных краев в столярных работах, таких как ласточкины хвосты и шипы для тонкой столярной работы.

Используйте заднюю пилу, чтобы прорезать по этим линиям желаемую глубину паза или канавки. Затем, убедившись, что ваше долото острое, начните удалять древесину между надрезами.

Выберите размер долота, который близок к ширине прорези или паза, и будьте осторожны, чтобы не слишком агрессивно резать при приближении к желаемой глубине. Стороны паза или канавки могут быть выпрямлены и сглажены в качестве последнего штриха после достижения глубины.

Отсутствие роутера не смертельно, как вы сейчас видите. Другие электроинструменты можно использовать для создания пазов, канавок и каналов точно так же, если не так быстро и легко. А комбинация электроинструмента и ручного инструмента может выполнять те же задачи.

Частью удовольствия от работы по дереву является сама работа, а не обязательно готовый продукт. Изобретательность и старые знания, предшествующие электроинструментам, могут создавать произведения как утилитарной, так и эстетической ценности. Ведь мы больше не живем в тех пещерах.

Фрезерование древесины без фрезера: возможно ли? – Полное руководство

Фрезы предназначены для фрезерования древесины. Это их цель. Однако у нас не всегда есть маршрутизатор, когда он нам нужен. К счастью, до современной эпохи, когда мы изобрели фрезерные станки, столяры использовали бесчисленное количество способов прокладки.

Многие из этих методов на удивление просты, если вы знаете, как их применять, что делает их хорошим выбором для тех, кто сегодня хочет фрезеровать древесину без фрезера. Вот объяснение альтернативных способов выполнения многих пропилов, для которых используются фрезы:

Нарезание канавок

Нарезание канавок в древесине, вероятно, является одним из наиболее распространенных видов резов, для которых используется фрезер. Пазы в древесине нужны для всяких вещей, включая ящики и соединительные доски. Если вы работаете с деревом, вам, вероятно, в конечном итоге понадобится сделать такой разрез.

К счастью, есть много способов вырезать канавку без использования фрезера.

1. Настольная пила

Если у вас есть настольная пила, вы можете использовать ее, чтобы вырезать нужный паз. Вам понадобится лезвие дадо. Есть несколько вариантов, которые вы можете выбрать, в том числе некоторые лезвия, которые качаются из стороны в сторону, и некоторые, которые сложены вместе. Оба типа подходят для нарезания канавок, хотя в этом случае предпочтительнее использовать набор лезвий.

Основная проблема заключается в том, что с установленными лезвиями ограждение не будет невероятно точным. Вам нужно будет измерить расстояние между краем лезвия и забором. В противном случае вы можете обнаружить, что делаете неточные разрезы. Мы рекомендуем сделать несколько пробных надрезов на куске дерева, чтобы убедиться, что наши измерения верны.

Чтобы сделать канавку шире, чем лезвие по умолчанию, вам нужно будет сделать серию надрезов внахлест.

Вы всегда должны перепроверять глубину лезвия при выполнении этих надрезов. Измерения, обеспечиваемые вашей пилой, не всегда могут быть точными.

---

2. Dremel

Вы также можете использовать инструмент Dremel, чтобы правильно вырезать канавку. Однако это намного сложнее, чем использование настольной пилы, и почти никогда не получается чисто. Вы можете почистить лаймы каким-нибудь канцелярским ножом, который также предотвратит расщепление краев.

Поскольку дремель довольно маленький, этот вариант лучше всего подходит для небольших разрезов. В противном случае вы можете потратить несколько часов на то, чтобы сделать значительный разрез. Хотя можно использовать этот инструмент для вырезания канавок, это не лучший вариант.

---

3. Рубанок для фальцовки

До изобретения и широкого использования фрезера столяры использовали рубанок для изготовления пазов. Они сделаны из дерева или металла, хотя сегодня большинство вариантов изготавливаются из более позднего материала. Они бывают разной ширины для выполнения разрезов разного размера. Они могут делать канавки практически в любом месте, в том числе в середине доски или на краю.

Шпунты бывают разных конструкций. Столяры, скорее всего, будут иметь под рукой довольно много различных вариантов. Тем не менее, средний домовладелец может иметь не так много вариантов, лежащих вокруг его дома, и, вероятно, не захочет покупать их только для того, чтобы прорезать несколько канавок в дереве.

Доступны заборы, которые делают шпунты более удобными для новичков. Вы также можете зажать поверочную линейку, которая поможет вам сохранить прямую линию.

---

4. Долото

Изображение предоставлено: Pixabay

Для тех, кто хочет пойти по-настоящему старой школы, вы можете выдолбить канавку только долотом. Этот метод нарезания канавки старый и использовался веками, но он ни в коем случае не прост. Это также занимает довольно много времени, поэтому его не следует использовать, когда вас ждет много работы.

Вы должны быть очень осторожны при использовании этого метода, так как легко сделать много ошибок. Например, легко сделать концы канавки правильной глубины, а середину — нет.

Изготовление закругленных кромок

Фрезы также используются для закругления кромок в дереве, что довольно сложно сделать без фрезера. Несмотря на кажущиеся трудности, существует немало способов выполнить такую ​​резку без фрезера.

Очевидно, что некоторые разрезы труднее сделать правильно, чем другие. Одни лучше делать одним методом, другие – другими.

1. Рубанок

Изображение предоставлено Pixabay

Стандартные деревянные рубанки можно использовать для скругления краев довольно быстро. Вам нужно несколько раз провести плоскостью по углу доски, пока вы не получите нужную кривую. Некоторая шлифовка потребуется, чтобы сделать кривую бесшовной.

Это довольно простой процесс, но для его идеального выполнения требуется немало навыков. Самый простой способ научиться этому методу — попросить кого-нибудь показать вам. Также доступны видео на YouTube. Это метод, который лучше всего усваивается при выполнении и наблюдении.

---

2.

Шлифовальный станок

Если вы хотите работать с электрическими инструментами, а не с ручными инструментами, шлифовальный станок также может справиться с этой работой. Вы просто будете шлифовать край в мягкую кривую. Для более мягкой кривой, отшлифуйте больше. Вы можете не получить четкие, закругленные края. Тем не менее, если вы хотите, чтобы изделие было более деревенским, оно будет выглядеть красиво и поношенно.

Вы также можете отшлифовать древесину вручную, но это займет много времени и будет еще менее равномерным.

Вырезание паза в древесине

Если вам нужно вырезать ровный паз прямо в дереве, у вас есть много вариантов. Для разных типов слотов потребуются разные методы. Выбранный вами метод будет зависеть в основном от того, какой слот вы хотите вырезать.

Вырезание прорезей под замочную скважину

Прорези под замочную скважину часто используются для подвешивания вещей на стене. Есть небольшое отверстие для головки винта, а еще одна прорезь слишком мала для винта.
