Станок для заточки инструмента ON-25

Описание
Тех. характеристики
Отзывы (0)

Описание

Спустя какое-то время после покупки любой инструмент требует внимания – у каждой рабочей детали есть свой строк годности. Что касается различных режущих инструментов, их время от времени необходимо подтачивать. Для этого применяется станок для заточки ON-25 от чешской фирмы РROMА.

Спектр работ, выполняемых на станке ON-25

Универсальный заточный станок позволяет точить:

Фасонные фрезы;
Хвостовые фрезы;
Сверла;
Цилиндрические фрезы.

Этот станок можно использовать как дома, для индивидуального пользования, так и на производстве, в цехах и мастерских.

Станку достаточно подключения к обычной бытовой сети на 220 вольт.

Доставка станка производится в собранном виде.

Основные узлы и детали оборудования

1. Микроподача цангового держателя
2. Микроподача шлифовального круга
3. Выключатель
4. Фиксирующий болт перемещения круга
5. Шлифовальный круг
6. Держатель выравнивающего бриллиант. наконечника
7. Зажимная цанга
8. Цанговый зажим
9. Трехпозиционный фиксирующий рычаг
10. Нониус цангового зажима
11. Зажимная гайка нониуса
12. Тяга цангового зажима
13. Маховик поперечного хода зажима
14. Маховик продольного хода зажима
15. Фиксирующие рычаги
16. Направляющая штанга цангового держателя
17. Шаг наклона направляющей штанги

Дополнительная информация

Комплект поставки

Станок поставляется в собранном виде.

Тех. характеристики

Характеристика	Значение
Напряжение	230В
Потребляемая мощность	250Вт.
Макс. диаметр затачиваемого инструмента	25 мм
Обороты шпинделя	5200 об/мин.
Размеры заточного круга	100х50х20мм
Длина продольной подачи	140мм
Продольная микроподача цангового держателя	18мм
Поперечная микроподача цангового держателя	8мм
Предел установки отрицательного угла	0-52 град.
Предел профильного шлифования	0-44 град.
1 деление нониуса	0,01мм
Масса	50кг.
Размеры (ДхШхВ)	450х400х350мм

Отзывы (0)

Вам также будет интересно…

Инструменты для заточки ножей, крючков — fMagazin.ru

Точилка для крючка PB Products Rock Hook Sharpener Точилка Delphin Knife&Hook Sharpener Набор для заточки крючков Anaconda Piercer Diamond Point Profi Kit Точилка для ножей/крючков Aqua SH-505 Точилка для крючков Namazu выдвижная с насечками Точилка для крючков Namazu выдвижная с ножеточкой Точилка для крючков Namazu с клиновидной насечкой Точилка для ножей и крючков Mikado AMN-311 Точилка для ножей Mikado AMN-Sh448 Точилка для ножей и крючков Mikado AMN-Sh218 Точилка для крючков Daitoubuku 1074 Diamond Sharpenner Точилка для крючка Anaconda Diamond Hook Sharpener Точилка для крючка Anaconda Diamond Hook Groove Sharpener Точилка для крючков Zebco Diamand Точилка для крючков Black Cat Diamand Точилка алмазная выдвижная Kosadaka N-DHS для крючков и ножей Алмазное точило BFT Diamond Hook File Скидки! Точилка для крючков Belmont MP-125CD Hook Sharpener Точилка для крючков Cultiva / Owner 81104 Точило для ножей Rapala RCD Knife Sharpener Точилка для крючков складная Mikado Брусок для заточки крючков Mikado AMN-111 Набор точил Rapala SH-2 (упаковка) Скидки! Алмазный точильный брусок Morakniv Diamond Sharpener 36 Fine Точило для ножей Rapala Ceramic 2-Stage Sharpener Точило Rapala Single-Stage Knife Sharpener Точило для ножей Rapala Two-Stage Knife Sharpener Точило Marttiini алмазное Точило Marttiini алмазное Овал Точило Marttiini алмазное Ручка Точилка (заточка) для крючков Рыбка Kosadaka THF2 Точилка (заточка) для крючков выдвижная Kosadaka THF Точилка (заточка) для крючков Rapala Hook Sharpener Точилка Yamakeshi алмазная для крючков Заточка для ножей Rubicon Точило для крючков Balzer Diamant Точило для крючков Balzer Alu Oxid Точило алмазное Savage Gear Точилка для крючков Zebco Точилка для крючков Belmont MP-087 Diamond Sharpener W Заточка для крючков Megabass Hook Sharpener Точилка для крючков Belmont MP-096 Diamond Sharpener AYU Двухсторонняя точилка для крючков Rapala RHF Двухсторонняя точилка для крючков Rapala RHCF4 Алмазный точильный брусок Morakniv Diamond Sharpener Алмазный точильный стержень Morakniv Diamond Sharpener M Алмазный точильный стержень Morakniv Diamond Sharpener S Точилка (заточка) для ножей двусторонняя Kosadaka TKS2

Инструменты для заточки и хонингования – Lee Valley Tools

Независимо от того, являетесь ли вы опытным пользователем режущих инструментов или только начинаете, наш широкий выбор инструментов для заточки и хонингования создан для удовлетворения ваших потребностей.

От систем питания известных производителей, таких как Veritas, Tormek и Rikon, до базовых наборов для заточки для начинающих резчиков, мы предлагаем инструменты и аксессуары, облегчающие процесс заточки. Вы найдете приспособления и держатели, чтобы избежать догадок при заточке, а также направляющие для точной и последовательной заточки. У нас есть водные камни и аксессуары, шлифовальные круги и ремни и многое другое.

Пропускные фильтры

Это изображение не загружено. Чтобы распечатать изображения, закройте окно печати и прокрутите статью до конца. После загрузки всех изображений снова выберите параметр печати.

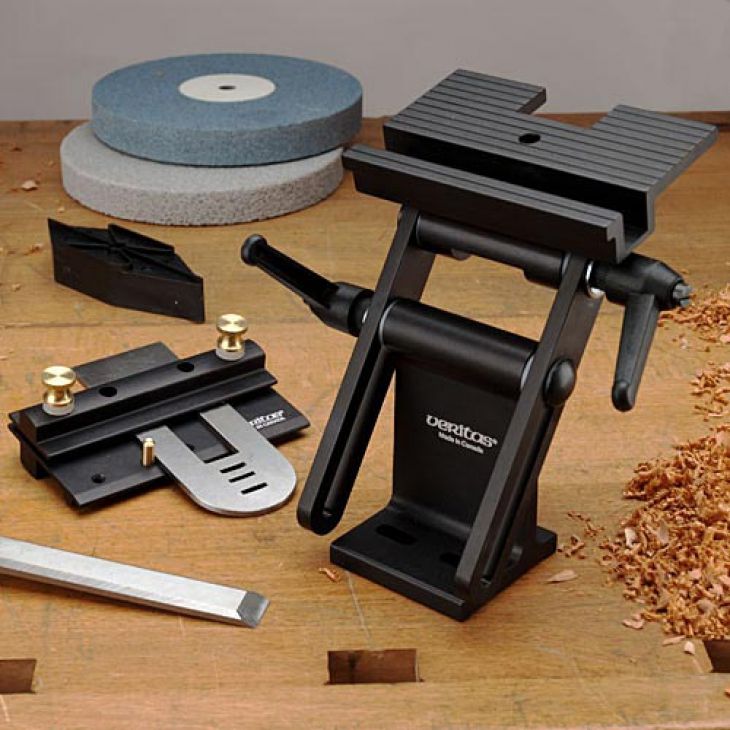

Направляющая Veritas с боковым зажимом для хонингования

46,50 долларов США

Направляющая Veritas для коротких лезвий

$62,50

Стандартное руководство по хонингованию Veritas Mk.II

77,50 долларов США

Набор направляющих для хонингования Veritas Mk.II Deluxe

$139.00

Направляющая для заточки с узким лезвием Veritas Mk.II

98,50 долларов США

Shapton 1500x Синий керамический камень Ха-Но-Куромаку

$51,50

Керамический камень Shapton 220x Moss Ha-No-Kuromaku

44,50 доллара США

Зеленый керамический камень Shapton 2000x Ha-No-Kuromaku

$54,50

Shapton 320x Сине-черный керамический камень Ха-Но-Куромаку

44,50 доллара США

Shapton 1000x Оранжевый керамический камень Ха-Но-Куромаку

45,50 долларов США

Притирочный диск Shapton

19,50 долларов США

Притирочные порошки Shapton

Из: 17,90 долларов США

Набор для заточки ножей Shapton GlassStone Seven (GS7)

289,00 долларов США

Держатель для камней Shapton

66,50 долларов США

Shapton 30 000x Фиолетовый керамический камень Ха-Но-Куромаку

$369,00

Shapton 12 000x Желтый керамический камень Ха-Но-Куромаку

$79. 00

Камни Shapton GlassStone (GS) серии HC

Из: 66,50 долларов США

Держатель Shapton GlassStone Seven (GS7)

$89.00

Shapton GlassStone (GS) Series HR Stones

Из: 43,50 доллара США

Алмазная пластина для притирки стекла Shapton (DGLP)

279,00 долларов США

Полевой держатель Shapton

$52,50

Камни Shapton GlassStone Seven Series (GS7)

Из: $31,50

Алмазная притирочная пластина Shapton GlassStone Seven (GS7)

169,00 долларов США

Shapton 8000x Керамический камень дыни Ха-Но-Куромаку

$79.00

Круглая полировочная машина Veritas

42,50 доллара США

Руководство по заточке инструментов

Профессионалы знают, что тупые инструменты тратят время и деньги. Ознакомьтесь с этими умными советами по заточке цепной пилы, лопаты, насадок и многого другого.

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

1 / 9

Заточка зубьев цепной пилы

Использование напильника для заточки полностью закругленных зубьев цепной пилы занимает долго времени. С комплектом для заточки цепных пил Dremel всего за несколько минут можно восстановить всю цепь до того прекрасного состояния, когда из желоба вылетают огромные стружки. Просто поместите шлифовальные камни соответствующего диаметра из комплекта в Dremel, а затем визуально совместите угловые метки на металлическом стержне с углом зубьев. В комплект входит угловой калибр и камни для наиболее распространенных размеров зубов.

Купить сейчас

2 / 9

Новые углы при заточке инструментов

Вот лучший способ надежно удерживать инструменты во время их заточки и избавиться от догадок при создании правильного угла скоса. Это короткий кусок 2×4 с угловым концом и размером 1-1/4 дюйма. отверстие для хомута. Мы сделали один для стамесок и рубанков, а еще несколько с разными углами для токарных инструментов по дереву. Крупные метки с названием инструмента говорят вам, какие блоки для каких инструментов.

Для шлифовального станка Delta с кругом диаметром 6 дюймов кусок 2×4 длиной 5-1/2 дюйма точно выравнивает инструмент по кругу. Для других кофемолок вам может потребоваться отрегулировать эту длину.

Примечание. Угол, который вы вырезаете на блоке, не совпадает с углом скоса инструмента. Чтобы определить угол блока, выключите шлифовальный станок и прижмите скос инструмента к кругу. Угол вала инструмента по отношению к верстаку — это угол, под которым выполняется резка на станке 2×4.

3 / 9

через Amazon

Суперпростая точилка для зубил

Большинство столяров полагаются на острые стамески и рубанки как источник средств к существованию. Любимым устройством для заточки является система WorkSharp. Он быстро и без проблем затачивает стамески и лезвия рубанка. Самое приятное то, что вам не нужна практика, чтобы получить бритвенно-острый край. WS3000 доступен онлайн.

Купить сейчас

4 / 9

Топоры: напильник и хонинг

Не все топоры имеют одинаковый скос лезвия, поэтому при повторной заточке важно следовать линиям исходного скоса. Осмотрите лезвие топора на наличие сколов или зазубрин. Если вы найдете какие-то зазубрины, отшлифуйте их. Не забудьте заточить всю кромку, чтобы сохранить форму лезвия. Вы также должны быть осторожны, чтобы не обжечь край.

Держите под рукой ведро с водой, чтобы омывать головку после каждого прохода, затем вытирать ее и продолжать шлифовку. Если на вашем лезвии есть только небольшие зазубрины или неровности, обычно их можно спилить 10-дюймовым шлифовальным кругом. файл мельницы ублюдок. Опиловка производит очень мало тепла, поэтому вам не нужно беспокоиться о том, чтобы испортить закалку лезвия.

Купить сейчас

5 / 9

Заточка лопаты напильником

Заточка лопаты — это одна из тех вещей, о которых большинство людей не задумываются. Но как только ваша лопата станет острой, задача копания станет почти веселой. Наряду с тем, что он легко скользит по почве, он прорезает упрямые корни и дерн. В большинстве случаев вам понадобится только напильник для заточки лопаты, но если на кромке есть сколы или глубокие зазубрины, сначала используйте шлифовальную машину, чтобы изменить форму кромки.

Далее напилите по лезвию лопаты с каждой стороны к центру. Перемещайте файл одним непрерывным движением, чтобы края были ровными. Угол должен быть около 45 градусов. Для хорошей кромки потребуется до 20 ударов с каждой стороны. Используйте стержневой зажим, чтобы надежно закрепить лопату на верстаке. Как только лопата станет острой, не беспокойтесь о заусенцах, которые вы создали на обратной стороне; они исчезнут, как только вы начнете копать.

6 / 9

Карусельная заточка

Вот быстрый, безопасный и простой способ грубой заточки небольших магазинных инструментов, таких как скребки для краски и клея. Во-первых, купите комплект шлифовальных кругов для дрели. В комплект входит резиновый диск и несколько шлифовальных дисков различной зернистости. Аккуратно зажмите сверло в тисках, не сгибая и не деформируя корпус сверла, затем вращайте диск на малой скорости. Держите лезвие так, чтобы диск вращался от лезвия, а не в него, чтобы он не врезался в диск. Перемещайте лезвие из стороны в сторону, работая у внешнего края диска для максимального контроля. Используйте более грубую зернистость для восстановления зазубренных краев и более мелкую зернистость для подкраски заточки.

Купить сейчас

7 / 9

Ленточная шлифовальная машина для заточки инструментов?

Более крупные инструменты, такие как топоры, лопаты и другие садовые инструменты, легко затачивать на ленточно-шлифовальном станке. Чтобы ленточная шлифовальная машина оставалась неподвижной, когда вы прижимаете инструмент к ленте, зажмите шлифовальную машину в тисках или на рабочем столе. Затем:

Снимите мешок для пыли с инструмента.
Проверьте угол режущей кромки и держите инструмент на ремне, чтобы он сохранял этот угол во время заточки.
Делайте легкие проходы из стороны в сторону, останавливаясь для проверки кромки через каждые пару проходов, и обязательно держите инструмент так, чтобы лента вращалась в сторону от режущей кромки.

Изношенные режущие кромки можно изменить с помощью шлифовальной ленты с зернистостью 60 и обработать лентой с зернистостью 100.

8 / 9

Как сохранить остроту лопаточных насадок

Лопаточные насадки отлично подходят для чернового сверления отверстий в грубом материале, но в процессе работы с ними приходится изрядно повозиться. К счастью, лопату не нужно затачивать с точностью, чтобы она работала лучше. Несколько штрихов по низу напильником и вы снова в деле.

Зажмите сверло в тисках и заточите режущие кромки, соблюдая существующий угол. Конический треугольный напильник хорошо подходит для насадок многих размеров.

9 / 9

Настройка твердосплавных фрез с помощью алмазной лопатки

Сколы или сильно затупившиеся твердосплавные фрезы требуют профессиональной заточки, но если кромка слегка притупилась, ее можно восстановить с помощью алмазной насадки.
