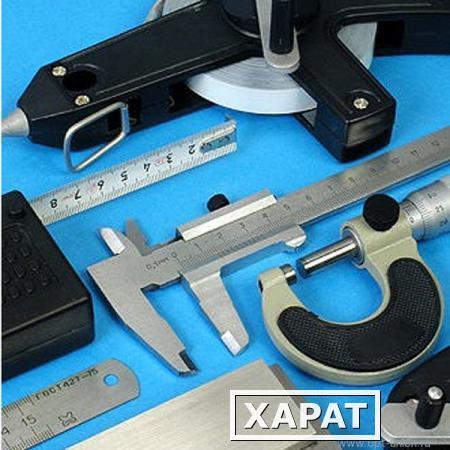

Мерительный инструмент

В технике под таким понятием, как измерение, подразумевается некая совокупность действий, результатом совершения которых является определение того числового значения, которое имеет некая физическая величина предмета. Измерения производятся при помощи специальных технических средств опытным путем.

В такой отрасли промышленности, как машиностроение, без проведения разнообразных измерений обойтись совершенно невозможно. От того, с какой точностью они осуществляются, в результате напрямую зависит качество выпускаемой продукции. Что касается значений точности измерений, то на современных машиностроительных предприятиях она, как правило, в пределах от 0,001 миллиметра до 0,1 миллиметра.

Для того чтобы быстро и с минимальными погрешностями производить технические измерения, используются специализированные приборы и конструкции.



Линейка

Угольники

Штангенциркуль

Микрометр

Штангенрейсмас

Плитки Иогансона

Кронциркуль

Угломер

Индикатор

Глубиномер

Нутромеры

Радиусомер

Резьбомеры







Металлическая линейка

Именно этот мерительный инструмент является, пожалуй, наиболее простым по своей конструкции. С помощью металлических линеек значение измеряемой величины определяется непосредственно.

Металлическая линейка





Следует заметить, что эти мерительные приспособления широко используются также и для проведения разметки материалов и деталей. Современная промышленность изготавливает их с пределами измерений в

1000, 500, 300 и 150 миллиметров, при этом на них наносится или одна, или две шкалы.



Штангенциркуль

Этот широко распространенный и активно используемый в технике (особенно в машиностроении) мерительный инструмент устроен намного сложнее, чем металлическая линейка, и обеспечивает гораздо более высокую точность измерений. Штангенциркуль состоит из таких основных частей, как линейка-штанга, на грани которой нанесена основная шкала с равноудалёнными делениями через 1 миллиметр, и нониус – отсчетное приспособление с дополнительной штриховой шкалой.

Штангенциркуль

Цена деления нониусов современных штангенциркулей составляет или 0,1, или 0,05 миллиметра, а что касается предела измерений, то он достигает 2000 миллиметров.

Штангенциркули используются для осуществления измерений как наружных, так и внутренних размеров деталей, а также глубин отверстий. Кроме того, их применяют для производства различных разметочных работ.





Штангенрейсмас

Штангенрейсмас





Этот мерительный инструмент предназначается для того, чтобы производить измерения высот деталей и осуществлять их точную разметку. Максимальный предел измерений штангенрейсмасов составляет 2500 миллиметров, а цена деления их нониусов – 0,1 или 0,05 миллиметра.

В большинстве случаев этот мерительный инструмент используется при работах на специальных чугунных плитах. Именно на них он устанавливается вместе с теми деталями, которые нужно измерить или же разметить.

Для того чтобы с помощью штангенрейсмаса нанести на размечаемой детали линию, используется специальная сменная ножка. Сам же мерительный инструмент при этом перемещается непосредственно по поверхности плиты.



Микрометр

Мерительный инструмент этого типа предназначается для того, чтобы производить достаточно точные измерения малых линейных размеров. Максимальный предел измерений современных микрометров достигает 600 миллиметров, а точность – 0,01 миллиметра.

Микрометр



Микрометры (как, впрочем, и все микрометрические инструменты) оборудованы специальными отсчетными узлами, устроенными на основе винтовой пары, имеющей шаг резьбы 0,5 миллиметра. С ее помощью осуществляется преобразование продольного перемещения мерительного винта в перемещения окружные, совершаемые шкалой барабана. Именно на основании угла его поворота и определяется значение измеряемого размера.



Микрометрический глубиномер

Микрометрический глубиномер





По сути дела этот мерительный инструмент устроен точно так же, как и микрометр. Разница состоит лишь в том, что он оснащается не скобой, а основанием. Именно в него устанавливается так называемый мерительный стебель. Для того чтобы с помощью микрометрического глубиномера измерить глубину, применяется специальный стержень. Он устанавливается на винте и имеет особую форму. Предел измерений современных микрометрических глубиномеров составляет до 300 миллиметров, а цена деления их нониусов — 0,01 миллиметра.



Индикатор часового типа

Индикатор часового типа

Этот мерительный инструмент представляет собой устройство, где совсем небольшие перемещения, которые производит измерительный щуп, преобразуются в угловые перемещения стрелки. Индикаторы часового типа используются тогда, когда требуется со значительной степенью точности определить те отклонения, которые по своей геометрической форме некая деталь имеет по отношению к заданным параметрам. Кроме того, эти приборы используются для контроля взаимного расположения поверхностей.



Угломер механический

Угломер







Этот мерительный инструмент предназначен для определения значений углов, которые в технике очень часто встречаются в различных сборках, деталях и конструкциях. С помощью угломеров производятся измерения в углах, градусах и секундах, для чего используются вспомогательные элементы и линейчатая шкала.





Резьбомер

Резьбомер



Этот мерительный инструмент используется для того, чтобы точно определять шаг и профиль резьбы. Конструктивно он представляет собой пакет металлических шаблонов, каждый из которых в точности повторяет конфигурацию той или иной резьбы. Резьбомеры, которые предназначены для определения шага метрических резьб, имеют маркировку

М60°, а те мерительные приспособления, которые предназначаются для определения количества ниток на дюйм, при измерении дюймовых и цилиндрических трубный резьб, маркируются как Д55.



Радиусомер

Радиусомер



Этот мерительный инструмент предназначен для измерения галтелей и радиусов закруглений. Он представляет собой набор металлических шаблонов, изготовленных в виде пластин из высококачественной легированной стали. При этом все они подразделяются на те, что используются для измерения выступов и те, которые предназначены для измерения впадин.



Концевые меры длины

Концевые меры длины





Концевые меры длины ( нередко их называют еще «плитками Иогансона» ) представляют собой меры, выполненные в виде цилиндра или параллелепипеда, имеющие строго определенные расстояния между измерительными плоскостями. Они могут составлять от 0,5 миллиметра до 1000 миллиметров.









АО ТД “ЧИЗ” — измерительный инструмент и оборудование в Москве

Лидеры продаж

15 251 . 00 p (Без НДС)

18 301 .20 p (С НДС)

Нутромер индикаторный НИ 35- 50 0,01 ЧИЗ*

В корзину

2 523 .00 p (Без НДС)

3 027 .60 p (С НДС)

Штангенциркуль ШЦ-1-125 0,05 ЧИЗ поверкой

В корзину

2 334 .00 p (Без НДС)

2 800 .80 p (С НДС)

Штангенциркуль ШЦ-1-125 0,1 ЧИЗ пов.

В корзину

14 798 . 00 p (Без НДС)

17 757 .60 p (С НДС)

Индикатор ИРБ-0,2 0,002 ЧИЗ*

В корзину

12 395 .00 p (Без НДС)

14 874 .00 p (С НДС)

Микрометр МК- 200 0,01 с поверкой ЧИЗ

В корзину

11 396 .00 p (Без НДС)

13 675 .20 p (С НДС)

Микрометр МК- 225 0,01 ЧИЗ*

В корзину

3 036 .00 p (Без НДС)

3 643 .

20 p (С НДС)

Индикатор часового типа ИЧ- 10 0,01 с ушком ЧИЗ*

В корзину

3 302 .00 p (Без НДС)

3 962 .40 p (С НДС)

Микрометр МК- 25 0,01 ЧИЗ*

В корзину

4 107 .00 p (Без НДС)

4 928 .40 p (С НДС)

Микрометр МК- 100 0,01 ЧИЗ*

В корзину

3 464 .00 p (Без НДС)

4 156 .80 p (С НДС)

Индикатор часового типа ИЧ- 2 0,01 с ушком ЧИЗ*

В корзину

Каталог инструментов

Нутромеры

Штангенциркули

Микрометры

Измерительный инструмент ▼

11300+ товаров

• Штангенинструмент
• Меры длины
• Пластины стеклянные типа ПМ, ПИ
• Толщиномеры и стенкомеры
• Глубиномеры
• Индикаторы
• Измерительные головки, микаторы, микрокаторы
• Стойки и штативы
• Угломеры
• Плиты поверочные, призмы
• Рулетки
• Проволочки и ролики
• Угольники
• Скобы
• Уровни
• Линейки, кубы
• Щупы измерительные
• Разметочный инструмент
• Образцы шероховатости (ОШС)
• Меры твердости
• Кольца образцовые, установочные
• Метры складные
• Секундомеры
• Шаблоны сварщика
• Шаблоны радиусные
• Шаблоны резьбовые

Калибры промышленные ▼

28700+ товаров

• Калибры для метрической резьбы М
• Калибры гладкие для отверстий и валов
• Калибры для трубной цилиндрической резьбы G
• Калибры для конической дюймовой резьбы K
• Калибры для трубной конической резьбы R
• Калибры для трап-ой n-зах резьбы Tr (P)

Калибры нефтяные ▼

600+ товаров

• Калибры для замковой резьбы PЗ, ГЗ
• Калибры для НК труб гладких РНК, ГНК
• Калибры для бурильных труб высаженные РБН(В), ГБН(В)
• Калибры для забойных двигателей (МК,РКТ)
• Калибры для НК труб РНК-В,ГНК-В
• Калибры для обсадных труб РО,ГО

Станочная оснастка ▼

800+ товаров

• Тиски станочные
• Столы поворотные, неповоротные
• Резцедержатели, держатели сверл
• Патроны сверлильные, токарные и т. п
• Оправки
• Крепежная оснастка (УСП)

Ж/Д шаблоны ▼

300+ товаров

• Шаблоны ЖД
• Щупы ЖД

Приборы ▼

200+ товаров

• Биениемеры
• Квадранты
• Лабораторное оборудование
• Метрологическое оборудование
• Инструментальные микроскопы
• Оптиметры

Режущий инструмент ▼

5700+ товаров

• Сверла
• Метчики для резьбы
• Плашки
• Буры
• Воротки для метчиков и плашек
• Полотна ножовочные по металлу

Слесарный инструмент ▼

5800+ товаров

• Тиски слесарные
• Топоры
• Гвоздодеры
• Бородки слесарные
• Головки сменные и принадлежности
• Наковальня

Производство и продажа
инструмента

Торговый Дом “Челябинский Инструментальный Завод” (АО ТД “ЧИЗ”) является одной из ведущих компаний в сфере оптовых поставок высокоточного измерительного инструмента и приборов, калибров промышленного назначения и нефтяного сортамента, а так же слесарного и режущего инструмента.

Созданный на базе одноименного предприятия в 2000-м году, торговый дом “ЧИЗ” реализует как производимую заводом продукцию, так и товары таких известных фирм как Norgau, Mitutoyo, Mahr, Калиброн, Bosch, а так же проводит всестороннее исследование рынка в сфере измерительных технологий.

Мы являемся динамично развивающейся компанией и располагаем самым большим складом в России по измерительным инструментам и калибрам.
География наших поставок с каждым годом расширяется, объемы продаваемой продукции увеличиваются.
Наши логистические возможности позволяют осуществлять доставку заказов любого размера по всей территории России, странам СНГ и других зарубежных стран, в том числе с затамаживанием товара.
ТД “ЧИЗ” стремится к сотрудничеству с нашими клиентами на постоянной основе, поэтому предоставляет отсрочку платежа и гибкую систему скидок. Так же для удобства заказчиков, доставка до транспортной компании производится бесплатно.

Продукция ТД “ЧИЗ” отвечает высоким стандартам качества и надежности, а так же проходит многоступенчатую систему контроля качества. Мы сотрудничаем с государственными предприятиями, лабораториями, заводами, средними и крупными производствами.
Своя метрологическая лаборатория поверки и калибровки позволяет проводить испытания продукции на строгое соответствие требованиям ГОСТа.

Наши документы

Новости

все новости

10.07.20

Штангенинструмент – виды, типы, назначение инструмента

Основные характеристики и типы штангенциркулей, шиангенглубиномеров, штангенрейсмасов, штангензубомеров и штангентрубомеров

10.07.20

Уровни – типы, виды, назначение и устройство

Что такое измерения и измерительные приборы? Понимание основных понятий измерения.

Количественное наблюдение для производства не может полагаться исключительно на человеческие чувства, такие как зрение, слух, осязание и т. д., а требует специальных измерительных приборов. Измерение относится к числовому представлению размера объекта на основе определенного стандарта (единицы).

Что такое измерение?

Чтобы измерить размер чего-либо, вам необходимо сравнить измеряемый объект с эталонным объектом. Средства измерений, используемые в качестве эталонных объектов, охватывают широкий спектр продуктов в зависимости от их назначения, метода и точности измерения. Правильно измерив размеры, можно проверить, соответствует ли производитель требуемым спецификациям (в пределах допуска). Таким образом, точное измерение является основным условием для подтверждения того, что продукт изготовлен правильно.

Важность измерения:

Правильное измерение размеров является основой производства. Все процессы, от закупки материалов, обработки, сборки и контроля качества до отгрузки, измеряются с использованием одних и тех же контрольных показателей для производства продуктов, соответствующих дизайну и обеспечивающих их качество.

Если процедуры измерения не выполняются ни на одном этапе производства, качество не может быть гарантировано. Если дефектные продукты будут включены в продаваемые продукты, это приведет к жалобам клиентов. Измерения должны быть выполнены правильно на всех этапах производственного процесса.

Производителям необходима стандартизированная технология измерения для надлежащего управления и использования измерительных приборов. Управление измерениями имеет важное значение для управления качеством. Одной из стандартизированных систем управления измерениями, разработанной в последние годы, является ISO10012.

Какие методы измерения доступны?

Методы измерения размеров делятся на прямые измерения и косвенные измерения.

1. Прямое измерение: Также известное как абсолютное измерение, это метод прямого измерения цели с помощью измерительных инструментов, таких как штангенциркули или трехмерные измерительные инструменты. Этот метод может выполнять широкий диапазон измерений в пределах диапазона шкалы измерительного прибора, но может привести к ошибочным измерениям из-за неправильной интерпретации шкалы.
2. Косвенное измерение: это метод сравнения объектов с другим объектом соответствующего эталонного размера и расчета разницы между ним и целью. Поэтому его также называют сравнительным измерением.

Ориентиры для единиц длины:

1. Человеческий эталон: Метод определения основных единиц длины со временем сильно изменился. Давным-давно в качестве эталона использовали человеческое тело. Например, расстояние от локтя до кончика пальца составляло локоть, но эта длина варьировалась в зависимости от региона. По сей день такие страны, как Соединенные Штаты, все еще используют единицы длины, полученные от человеческого тела, такие как ярд, фут и дюйм.
2. Земные данные: Когда в Западной Европе начала процветать навигация, возникла необходимость унифицировать единицу длины всего мира. В 17 веке в Европе начали обсуждать единую единицу. После более чем вековых дискуссий в 1791 году Франция предложила метр (греческое значение измерения). В то время эталоном считалось меридиональное расстояние от северного полюса земли до экватора, и одна его десятимиллионная часть принималась за 1 метр. Позже, в конце 19 века, из-за необходимости интегрировать мировые эталоны размеров, Франция изготовила стержень из платино-иридиевого сплава, который был признан мировым метрическим эталоном.
3. Эталон скорости света: метр, основанный на земле, с самого начала подвергался сомнению, потому что его было трудно измерить. У метрического стандарта также были проблемы со стандартизацией на протяжении многих лет. Поэтому были начаты обсуждения по установлению нового эталона. На Международной конференции по мерам и весам (CGPM), состоявшейся в 1960 году, было оговорено, что оранжевая длина волны, излучаемая элементом криптоном 86 в вакууме, должна быть эталоном для 1 метра. В 1983, благодаря достижениям в лазерной технологии, было определено, что длина 1 метр будет основываться на скорости света и времени. В то время было установлено, что свет проходит расстояние в один метр за 1/299 792 458 секунды в вакууме. Сегодня это стало эталонным определением для 1 метра.

Международная система единиц:

Международная система единиц (СИ) была установлена ​​Международной конференцией мер и весов (CGPM) в 1960. В Международной системе единиц длина измеряется в метрах в качестве базовой единицы СИ.

Какие бывают ошибки?

Погрешность длины относится к разнице между фактическим значением цели и измеренным значением или разницей между заданным значением и измеренным значением при «Ошибка = измеренное значение — истинное значение». Независимо от того, насколько высока точность измерения, трудно получить истинное значение. Чтобы предотвратить возникновение ошибок, необходимо учитывать различные условия.

1. Системная ошибка: ошибка, вызванная отклонением измеренного значения по определенной причине. Например, погрешности из-за индивидуальных различий средств измерений (различия устройств), температуры, методов измерения и т. д.
2. Случайные ошибки: Ошибки, возникающие случайно во время измерения. Например, пыль, налипшая на измерительный прибор, вызывает ошибки и т. д.
3. Ошибка по небрежности: ошибка, вызванная отсутствием опыта у замерщика или ошибкой в ​​работе.

Каковы факторы ошибки?

1. Ошибка из-за температуры: Объем объекта или его длина могут измениться из-за изменений температуры. Такая ситуация возникает как на измеряемой цели, так и на измерительном приборе. Изменение температуры и соответствующее изменение длины объекта можно выразить коэффициентом теплового расширения. Коэффициент теплового расширения варьируется в зависимости от типа материала. Поэтому Международная организация по стандартизации установила стандартную температуру, при которой следует проводить измерения длины, равной 20°C.
2. Ошибка из-за деформации материала: приложение силы к объекту вызовет определенное изменение, и объект может вернуться или не вернуться в исходное состояние после прекращения действия силы. Такое изменение объекта называется упругой деформацией. Сила, действующая на объект, называется напряжением и обычно пропорциональна деформации объекта. Связь между ними выражается коэффициентом продольной упругости. По мере увеличения напряжения увеличивается и величина деформации.

Принцип измерения: Принцип Аббе

Принцип Аббе является важным ориентиром для объяснения точности измерений и проектирования измерительных приборов. Принцип Аббе гласит: «Для повышения точности измерения направление измерения измеряемой цели должно быть на той же линии, что и измерительный инструмент».

Например, в случае штангенциркуля шкала штангенциркуля отделена от места измерения, что не соответствует принципу Аббе. Микрометры следуют принципу Аббе, потому что измерительная часть микрометра находится на одной линии с измеряемой целью, поэтому точность измерения внешнего диаметра высока.

Что такое допуски?

В любом случае всегда будет некоторая погрешность между измеренным значением и фактическим значением. Но важно четко определить допустимый диапазон ошибок. В области измерений разница между максимально допустимым размером и минимально допустимым размером объекта называется «допуском». Официально признанные диапазоны погрешностей, например указанные в промышленных спецификациях, также известны как допуски.

Если на реальном чертеже размер указан как “60 (+0,045 -0,000)”, это означает, что эталонный размер равен 60, верхний предел равен 60,045, а нижний предел равен 60,000.

Основанием для установки допусков на практике является достижение баланса между точностью и затратами на обработку. Чтобы повысить точность, стоимость обработки также будет относительно увеличиваться. Баланс между качеством и стоимостью может быть достигнут за счет разработки индивидуальных значений допусков для отдельных заготовок.

Что такое сотрудничество?

Еще одна причина для установки допусков заключается в том, что при объединении нескольких деталей, таких как валы и отверстия, необходимо указать разницу в размерах. Это называется сопряжением или подгонкой. При рассмотрении посадки способ мышления об измерении будет отличаться в зависимости от оси отверстия. Принимая во внимание диаметр вала, если вал должен проходить только через отверстие, используйте посадку с зазором. Используйте посадку с натягом, если вал необходимо вставить в отверстие и затем закрепить. Если это база между двумя вышеперечисленными, используйте переходную посадку.

Аналоговые и цифровые измерительные приборы:

В последние годы измерительные приборы продолжают оцифровываться. Например, есть штангенциркули с цифровыми счетчиками. В прошлом требовалась практика, чтобы правильно прочитать подшкалу штангенциркуля, но цифровой штангенциркуль может мгновенно отображать значение с точностью до нескольких 1/100 единицы. Однако цифровые измерительные приборы имеют и свои недостатки. Числовое значение цифрового измерительного прибора может превышать диапазон точности. Если усилие во время работы слегка увеличивается или уменьшается, числовой дисплей может измениться. Особенно для измерительных приборов, которые могут измерять с точностью до 1/1000 единицы, в зависимости от цели измерения может быть невозможно определить, какое значение следует выбрать, потому что значение измерения может не стабилизироваться.

В зависимости от измеряемой работы иногда проще интуитивно определить размеры с помощью аналогового измерительного прибора. Поэтому следует использовать соответствующие аналоговые и цифровые измерительные приборы в соответствии с применением и требуемой точностью.

Метрологическое прослеживание:

Для обеспечения безопасности пищевых продуктов в последние годы система истории производства постоянно совершенствовалась для отслеживания процесса выращивания, транспортировки, обработки, упаковки и отгрузки сырья. Это называется прослеживаемостью продуктов питания (управление историей). В области измерений также стал подчеркиваться подход к прослеживаемости. Такой образ мышления называется метрологической прослеживаемостью, и он доказывает, что ежедневные измерения находятся в пределах допуска.

Международная стандартизация продолжается:

Метрологическая прослеживаемость теперь включена в международные стандарты, которые были установлены международными исследовательскими институтами, такими как Международный комитет мер и весов (CIPM), а также национальные стандарты, установленные национальными исследованиями. учреждения. С темпами экономической глобализации требования к соблюдению прослеживаемости измерений постепенно возрастают.

Международное бюро мер и весов (BIPM), исследовательская организация при Международном комитете мер и весов, занимается фундаментальными исследованиями Международной системы единиц (СИ). В условиях глобализации производства необходимо соответствие международным стандартам. Для последовательного признания результатов измерения размеров в любой точке мира необходима метрологическая прослеживаемость посредством международного взаимного признания.

Каковы классификации электронных инструментов?

В широком смысле под электронными измерительными приборами понимаются приборы, использующие электронные технологии для измерения и анализа. По функциям измерительных приборов электронные измерительные приборы можно разделить на две категории: специальные и общие. Специальные электронные измерительные приборы разрабатываются и изготавливаются для конкретных целей и подходят для измерения конкретных объектов. Электронные измерительные приборы общего назначения предназначены для измерения одного или нескольких основных электрических параметров. Они подходят для различных электронных измерений и могут быть подразделены на множество типов в зависимости от их функций.

Специализированные электронные измерительные приборы:

• Анализатор аудио/видео: Генератор аудио/видеосигналов, ТВ-анализатор, видеоанализатор, аудиоанализатор, анализатор битовых ошибок/анализатор битовых ошибок.
• Тестер оптической связи: анализатор спектра, анализатор цифровой передачи, анализатор оптических цепей, оптический рефлектометр, измеритель оптической мощности/пробник мощности, тестер битовых ошибок, оптический аттенюатор, источник света, оптический осциллограф.
• Радиочастотные и микроволновые приборы: анализатор спектра, анализатор цепей, анализатор импеданса, цифровой осциллограф генератора сигналов, анализатор коэффициента шума, анализатор кабеля/антенны, анализатор модуляции, измеритель мощности/пробник мощности, частотомер, таблица LCR.
• Тестер беспроводной связи: комплексный тестер мобильных телефонов, тестер TDMA, комплексный тестер радиосвязи, тестер PDC/PHS, тестер фидера антенны, тестер 3G, тестер DECT, комплексный тестер электронной нагрузки Bluetooth.

Общие электронные измерительные приборы:

• Генератор сигналов: Используется для подачи сигналов, необходимых для различных измерений. В зависимости от использования существуют генераторы сигналов с разными формами сигналов, разными частотными диапазонами и различной мощностью, такие как генераторы низкочастотных сигналов, генераторы высокочастотных сигналов и функциональные сигналы. Типы генераторов включают генераторы импульсных сигналов, генераторы сигналов произвольной формы и генераторы синтезированных радиочастотных сигналов.
• Приборы для измерения напряжения: используются для измерения напряжения, тока, уровня и других параметров электрических сигналов, такие как амперметры, вольтметры (включая аналоговые вольтметры и цифровые вольтметры), мультиметры и т. д.
• Приборы для измерения времени и частоты: используются для измерения таких параметров, как частота, временной интервал и фаза электрических сигналов, например, различные измерители частоты, фазометры, измерители длины волны, а также различные эталоны времени и частоты.
• Приборы для анализа сигналов: используются для наблюдения, анализа и записи изменений различных электрических сигналов, например различные осциллографы (включая аналоговые осциллографы и цифровые осциллографы), анализаторы формы сигнала, анализаторы искажений, анализаторы гармоник, анализаторы спектра, логические анализаторы и т. д. на.
• Прибор для тестирования электронных компонентов: используется для измерения электрических параметров различных электронных компонентов и проверки их соответствия требованиям. Различные тестовые объекты можно разделить на тестеры транзисторов, тестеры интегральных схем (аналоговые, цифровые) и тестеры компонентов схемы.
• Тестер характеристик радиоволн: используется для измерения таких параметров, как распространение радиоволн и интенсивность помех, таких как тестовые приемники, измерители напряженности поля, тестеры помех и т. д.
• Приборы для проверки характеристик сети: Приборы, используемые для измерения частотной характеристики, характеристики импеданса, характеристики мощности и т. д. электрической сети, такие как тестеры импеданса, тестеры частотных характеристик, анализаторы цепей, анализаторы коэффициента шума и т. д.
• Вспомогательные приборы: Приборы, используемые вместе с вышеперечисленными приборами, такие как различные усилители, аттенюаторы, фильтры, записывающие устройства и различные стабилизированные источники питания переменного и постоянного тока.

Измерение | Определение, типы, инструменты и факты

Ключевые люди:

Карл Ф. В. Людвиг Генри Модсли Сэр Джагадиш Чандра Бос Эдмунд Гюнтер Эдвард Уэстон

Похожие темы:

радиационное измерение психологическое тестирование система измерения производительность осциллограф

Просмотреть весь связанный контент →

Резюме

Прочтите краткий обзор этой темы

измерение , процесс связывания чисел с физическими величинами и явлениями. Измерение имеет фундаментальное значение для наук; машиностроению, строительству и другим областям техники; и почти ко всем повседневным занятиям. По этой причине элементы, условия, ограничения и теоретические основы измерения были тщательно изучены. См. также систему измерения для сравнения различных систем и истории их развития.

Измерения могут производиться без посторонней помощи человеческими органами чувств, и в этом случае их часто называют оценочными, или, чаще, с использованием инструментов, сложность которых может варьироваться от простых правил измерения длины до очень сложных систем, предназначенных для обнаружения и измерять величины, полностью находящиеся за пределами возможностей органов чувств, такие как радиоволны от далекой звезды или магнитный момент субатомной частицы. (См. приборостроение.)

Измерение начинается с определения измеряемой величины и всегда включает сравнение с некоторой известной величиной того же вида. Если объект или измеряемая величина недоступны для прямого сравнения, они преобразуются или «преобразовываются» в аналогичный измерительный сигнал. Поскольку измерение всегда связано с некоторым взаимодействием между объектом и наблюдателем или наблюдательным прибором, всегда происходит обмен энергией, который, хотя в повседневных приложениях незначителен, может стать значительным в некоторых типах измерений и тем самым ограничить точность.

Измерительные приборы и системы

Как правило, измерительные системы состоят из ряда функциональных элементов. Один элемент требуется, чтобы различать объект и ощущать его размеры или частоту. Затем эта информация передается по всей системе с помощью физических сигналов. Если объект сам по себе активен, например поток воды, он может включить сигнал; если он пассивный, он должен запускать сигнал при взаимодействии либо с энергетическим зондом, таким как источник света или рентгеновская трубка, либо с несущим сигналом. В конце концов, физический сигнал сравнивается с эталонным сигналом известной величины, который был разделен или умножен в соответствии с требуемым диапазоном измерения. Опорный сигнал получают от объектов известного количества с помощью процесса, называемого калибровкой. Сравнение может быть аналоговым процессом, в котором сигналы в непрерывном измерении приводятся к равенству. Альтернативным процессом сравнения является квантование путем подсчета, т. е. деление сигнала на части одинакового и известного размера и сложение количества частей.

Другие функции измерительных систем облегчают базовый процесс, описанный выше. Усиление гарантирует, что физический сигнал достаточно силен для завершения измерения. Чтобы уменьшить ухудшение качества измерения по мере прохождения через систему, сигнал может быть преобразован в кодированную или цифровую форму. Увеличение, увеличивающее измерительный сигнал без увеличения его мощности, часто необходимо для согласования выходного сигнала одного элемента системы с входным сигналом другого, например, для согласования размера считывающего устройства с различительной способностью человеческого глаза.

Одним из важных типов измерений является анализ резонанса или частоты колебаний в физической системе. Это определяется гармоническим анализом, обычно проявляемым при сортировке сигналов радиоприемником. Вычисления — это еще один важный процесс измерения, в котором сигналы измерения обрабатываются математически, обычно с помощью аналогового или цифрового компьютера той или иной формы. Компьютеры также могут выполнять функцию контроля при мониторинге производительности системы.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Измерительные системы могут также включать устройства для передачи сигналов на большие расстояния (см. телеметрию). Все измерительные системы, даже высокоавтоматизированные, включают в себя тот или иной способ отображения сигнала наблюдателю. Системы визуального отображения могут включать калиброванную диаграмму и указатель, встроенный дисплей на электронно-лучевой трубке или цифровое считывающее устройство. Системы измерения часто включают в себя элементы для записи. В обычном типе используется пишущий стилус, который записывает измерения на движущейся диаграмме. Электрические самописцы могут включать устройства считывания с обратной связью для большей точности.

На фактическую работу измерительных приборов влияют многочисленные внешние и внутренние факторы. К внешним факторам относятся шум и помехи, которые имеют тенденцию маскировать или искажать измеряемый сигнал. К внутренним факторам относятся линейность, разрешение, прецизионность и аккуратность, которые являются характеристиками данного прибора или системы, а также динамическая характеристика, дрейф и гистерезис, которые возникают в самом процессе измерения. Общий вопрос об ошибке измерения поднимает тему теории измерения.

Теория измерения

Теория измерения — это изучение того, как числа присваиваются объектам и явлениям, и ее интересы включают виды вещей, которые можно измерить, как различные меры соотносятся друг с другом, а также проблему ошибки в измерении. процесс. Любая общая теория измерения должна решать три основные проблемы: ошибка; представление, являющееся обоснованием присвоения номера; и уникальность, то есть степень приближения избранного вида представления к единственно возможному для рассматриваемого предмета или явления.

Различные системы аксиом или основных правил и допущений были сформулированы в качестве основы для теории измерений. Некоторые из наиболее важных типов аксиом включают аксиомы порядка, аксиомы расширения, аксиомы различия, аксиомы сопряженности и аксиомы геометрии. Аксиомы порядка гарантируют, что порядок, налагаемый на объекты путем присвоения номеров, является тем же порядком, который достигается при реальном наблюдении или измерении. Аксиомы протяженности имеют дело с представлением таких атрибутов, как продолжительность времени, длина и масса, которые могут быть объединены или объединены для нескольких объектов, демонстрирующих рассматриваемый атрибут. Аксиомы различия управляют измерением интервалов. Аксиомы совместности постулируют, что атрибуты, которые не могут быть измерены эмпирически (например, громкость, интеллект или голод), могут быть измерены путем наблюдения за тем, как их составные измерения изменяются по отношению друг к другу. Аксиомы геометрии управляют представлением размерно-сложных атрибутов парами чисел, тройками чисел или даже 9.0185 n – наборы чисел.

Проблема ошибки является одной из центральных проблем теории измерений. Одно время считалось, что ошибки измерения в конечном итоге могут быть устранены за счет усовершенствования научных принципов и оборудования. Такого убеждения больше не придерживается большинство ученых, и почти все физические измерения, сообщаемые сегодня, сопровождаются некоторыми указаниями на ограничение точности или возможную степень ошибки. Среди различных типов ошибок, которые необходимо учитывать, есть ошибки наблюдения (которые включают инструментальные ошибки, личные ошибки, систематические ошибки и случайные ошибки), ошибки выборки, а также прямые и косвенные ошибки (при которых используется одно ошибочное измерение). при вычислении других измерений).

Теория измерений восходит к 4 веку до н.э., когда теория величин, разработанная греческими математиками Евдоксом Книдским и Фаэтетом, была включена в « Элементы» Евклида . Первая систематическая работа по ошибкам наблюдений была сделана английским математиком Томасом Симпсоном в 1757 году, но фундаментальная работа по теории ошибок была сделана двумя французскими астрономами 18-го века, Жозефом-Луи Лагранжем и Пьером-Симоном Лапласом. Первая попытка включить теорию измерения в социальные науки также была предпринята в 18 веке, когда Джереми Бентам, британский моралист-утилитарист, попытался создать теорию измерения стоимости. Современные аксиоматические теории измерений основаны на работах двух немецких ученых, Германа фон Гельмгольца и Отто Гёльдера, а современная работа по применению теории измерений в психологии и экономике в значительной степени основана на работах Оскара Моргенштерна и Джона фон Неймана.

Поскольку большинство социальных теорий носят спекулятивный характер, попытки установить для них стандартные последовательности измерений или методики не увенчались успехом. Некоторые из проблем, связанных с социальными измерениями, включают отсутствие общепринятых теоретических основ и, следовательно, поддающихся количественной оценке мер, ошибки выборки, проблемы, связанные с вторжением измеряющего в измеряемый объект, и субъективный характер информации, получаемой от людей. . Экономика, вероятно, является социальной наукой, которая добилась наибольшего успеха в принятии теорий измерения, прежде всего потому, что многие экономические переменные (например, цена и количество) могут быть легко и объективно измерены.
