Инструменты, используемые в инженерном черчении — их использование и значение

🕑 Время чтения: 1 минута

Содержание:

Что такое инженерный чертеж?
Важность инженерного рисунка
Инструменты, используемые в инженерном рисунке
- Переворажение
- Груфическая доска
- Mini Drafter
- T-Square
- Compass
- Devider
- SET Squares
- Compass
- Dealtor
- . 0008
- Французские кривые
- Шаблоны для рисования
- Карандаши
- Ластик
- Подставки для бумаги

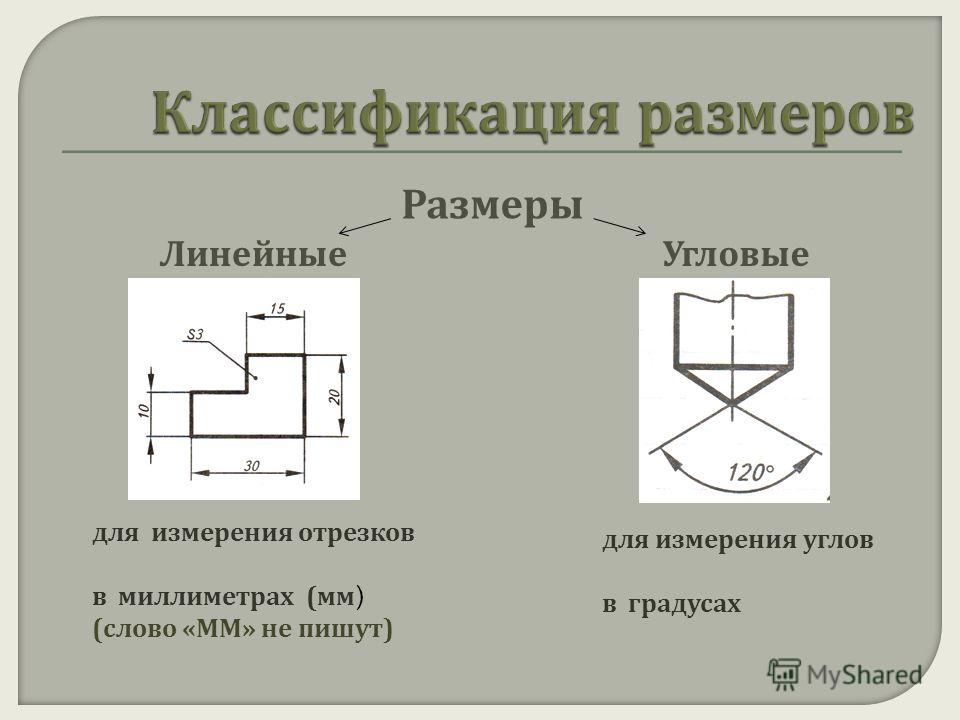

Что такое инженерный чертеж?

В инженерном чертеже инженерные объекты, такие как здания, стены, электрическая арматура, трубы, машины и т. д., представлены с такими характеристиками, как размер, форма, материалы и т. д. Доступно несколько программ для инженерных чертежей с большей точностью. Но рисунок на бумаге все еще используется в некоторых областях и для небольших конструкций.

Важность технического чертежа

Чертеж играет жизненно важную роль в инженерных и строительных работах. Рисунок не требует никакого языка, любой может прочитать его. Таким образом, чертежи конструкций других стран также могут быть легко изучены. Рисование улучшает воображение и позволяет разрабатывать новые изобретения. Смету по проекту можно сделать, используя реквизиты, представленные на чертеже.

Структуру можно полностью проанализировать перед строительством с помощью чертежа. Таким образом, каждому инженерно-строительному отделу, особенно гражданскому строительству, для начала проекта требуется чертеж.

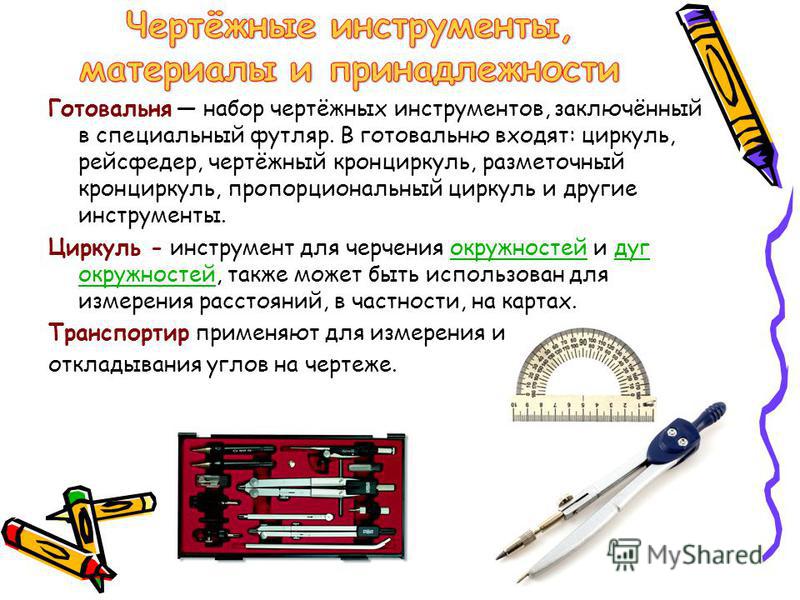

Инструменты, используемые в инженерном черчении

Инструменты, используемые в инженерном черчении:

Чертеж
Доска для рисования
Мини-чертежник
Т-образный квадрат
Компас
Делитель
Набор квадратов
Клинограф
Транспортир
Французские изгибы
Шаблоны
Карандаши
Ластик

Лист чертежей

Лист для рисования — это белая бумага, на которой нарисован объект, доступный в различных размерах. Лист, используемый для инженерных работ, должен быть хорошего качества. Он должен быть белого цвета с одинаковой толщиной и должен быть устойчивым к легкому разрыву бумаги.

Поверхность листа должна быть гладкой. Различные размеры чертежных листов, рекомендуемые индийскими стандартами, перечислены ниже.

Тип чертежного листа	Размеры (длина х ширина) (мм)
А ₀	841 х 1189
А ₁	594 х 841
А ₂	420 х 594
А ₃	297 х 420
А ₄	210 х 297
А ₅	148 х 210

Чертежная доска

Доска для рисования обычно изготавливается из мягкого дерева и имеет прямоугольную форму. Он используется для поддержки чертежного листа, поэтому размер доски изготавливается в соответствии с размером чертежного листа.

Деревянные части соединяются шпунтом и шпунтом, чтобы предотвратить появление трещин. На краю доски предусмотрена прямая кромка черного дерева для использования Т-образного угольника. Различные типы чертежных досок и их размеры в соответствии с классификацией IS перечислены ниже.

Тип чертежной доски	Длина X Ширина X Толщина (мм)
Д ₀	1500 х 1000 х 25
Д ₁	1000 х 700 х 25
Д ₂	700 х 500 х 15
Д ₃	500 х 350 х 15

Мини-чертеж

Мини-чертеж — это инструмент, который можно использовать для выполнения нескольких функций в рисовании. Он состоит из двух рычагов, которые регулируются на необходимый угол, а на конце нижнего рычага прикреплен набор весов. Набор весов содержит две шкалы, соединенные перпендикулярно друг к другу, которые не могут быть разделены. Этот инструмент крепится к чертежной доске с одного края с помощью винта, предусмотренного для чертежника. Мини-чертежник используется для рисования горизонтальных линий, вертикальных линий, наклонных линий, углов, параллельных линий, перпендикулярных линий и т. д.

Т-образный квадрат

Т-образный квадрат используется для рисования горизонтальных и вертикальных линий на чертежном листе. Он сделан из дерева или пластика и имеет Т-образную форму. Вертикальная часть Т называется лезвием, а горизонтальная часть Т называется головкой. Край головы находится на одном уровне и прикреплен к краю доски. Рабочая кромка используется для рисования линий в любом месте листа путем перемещения инструмента сверху вниз.

Компас

Компас используется для рисования дуги или окружности с известными размерами на инженерном чертеже. Обычно он изготовлен из стали и состоит из двух ножек. Одна ножка содержит иглу внизу, а другая ножка содержит кольцо, в котором находится карандаш. Кончик иглы помещают в указанную точку, а кончик карандаша устанавливают на высоте не менее 1 мм непосредственно над кончиком иглы. Зазор – это не что иное, как толщина бумаги.

Разделитель

Делитель похож на циркуль, но разница в том, что две ножки делителя снабжены иглами. Это используется, чтобы разделить линию или кривую на равные части. Он также используется для проверки измерений.

Набор квадратов

Набор квадратов используется для рисования линий с углом между ними. В большинстве конструкций наиболее распространены 30-, 45-, 60- и 90-градусные линии. Таким образом, установленные квадраты облегчают работу для этого типа рисунков. Как правило, набор квадратов бывает двух типов. Один из них имеет угол наклона 45 градусов, а другой называется квадратом 30–60 градусов. Оба нужны на чертеже. Квадрат 45 имеет сторону 25 см, а квадрат 30-60 имеет длину 25 см с одной стороны.

Клинограф

Клинограф – это инструмент, используемый для рисования параллельных линий наклонным линиям. Он содержит одно регулируемое крыло или полосу, которую можно отрегулировать под нужным углом. Таким образом, его можно назвать регулируемым квадратом.

Транспортир

Транспортир используется для рисования и измерения углов линий на чертеже. Он прозрачный и сделан из пластика. Он имеет форму полукруга, а край полукруга состоит из отсчетов с точностью до одного градуса. Нижняя строка присоединяется к 0 ^или до 180 ^или. Центр этой нижней линии отмечен буквами «О» или «С», от которых отсчитываются углы.

Французские изгибы

Французские кривые сделаны из пластика и имеют неправильную форму. Иногда для рисования требуются неправильные кривые, формы или дуги, которые невозможно нарисовать с помощью циркуля. В этом случае подходят французские кривые. Обычно французские кривые больше подходят для небольших кривых, а для длинных кривых используются сплайны.

Шаблоны чертежей

Шаблоны — это не что иное, как пластиковые или деревянные доски, которые содержат пробелы нескольких форм или букв. Безразмерные формы или буквы разнообразного шрифта рисуются с использованием шаблонов, что делает рисование проще и совершеннее.

Карандаши

Карандаш используется для рисования на бумаге. Любой карандаш не подходит для рисования. Есть некоторые ограничения, внешний вид чертежа должен быть очень аккуратным и понятным. Каждая линия рисунка должна указывать на ее важность. Это зависит от твердости карандаша. В зависимости от качества твердости карандаши подразделяются на 18 классов.

Класс карандаша	Твердость карандаша
9Н	Самый сложный
6Н, 5Н, 4Н	Чрезвычайно твердый
3H	Очень твердый
2Н	Жесткий
Н	Умеренно жесткий
Ф	Фирма
НВ	Средней твердости
Б	Умеренно мягкий и черный
2Б	Мягкий и черный
3Б	Очень мягкий и черный
4Б, 5Б, 6Б	Очень мягкий и очень черный
7Б	Самый мягкий

Из вышеперечисленных 18 классов карандашей в инженерных чертежах используются следующие сорта.

Марка карандаша	Используется для рисования
3H	Строительные линии
2Н	Размерные линии, осевые линии, линии сечения, скрытые линии
Н	Объектные линии, буквенное обозначение
НВ	Размеры, граничные линии

Ластик

Ластик используется для удаления линий или пятен, нарисованных по ошибке или с неправильными измерениями. Используемый ластик должен быть хорошего качества и мягким. Он не должен повредить бумагу при стирании.

Держатели бумаги

Когда чертежный лист помещается на доску, он может не находиться в фиксированном положении. Для крепления чертежного листа к доске используются держатели бумаги. Обычно используемые держатели бумаги представляют собой штифты, пружинные зажимы, липкие ленты и т. д. Следует соблюдать осторожность при удалении зажимов или лент, иначе лист может порваться.

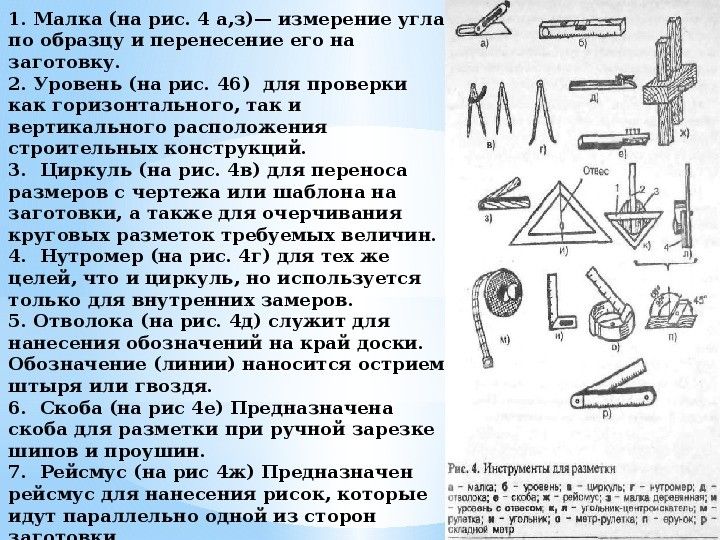

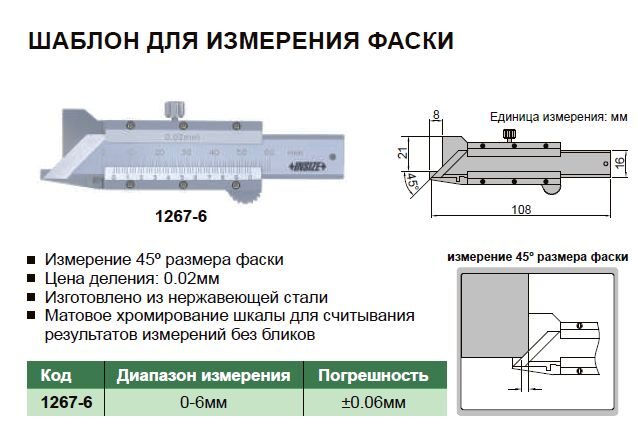

5 Общие инструменты для измерения расстояний — Полное руководство

Нельзя отрицать, что строительство — довольно сложная работа, но с отличным инструментом для измерения расстояния вы можете сделать ее намного проще.

Возможно, вы знали о линейке и рулетке еще в детстве, но есть и другие стандартные инструменты, помогающие определить длину. Мы расскажем вам ключ к достижению безупречной точности. Просто используйте правильное устройство для нужной длины! В то время как некоторые хороши с одной единицей, другие могут помочь вам измерить в нескольких единицах.

На данный момент вы можете запутаться, какой инструмент подойдет вам? Чтобы справиться с этим, мы перечислили 5 самых распространенных, которые помогут вам во всех видах строительных и ремонтных работ. Вы можете расслабиться с чашкой кофе и прочитать наше непредвзятое мнение со всеми перечисленными плюсами и минусами.

Без лишних слов, идем дальше!

Содержимое

Основные инструменты для измерения расстояния
- Линейка
- Рулетка
- Measuring Wheel
- Long Tape or Tape Reel
- Laser Tape
  - Conclusion
- Related Articles

The Ruler

We will begin with one of the most common tools in рынок – правитель. Также называемое прямым правилом, оно широко используется как профессионалами, так и студентами. Представьте, что вы пытаетесь создать архитектурный проект или чертеж без инструмента для рисования прямой линии? Кажется невозможным, верно?

Обычно длина этого снаряжения колеблется от 30 до 240 см, а его корпус имеет маркировку через определенные промежутки времени, что помогает вам записать длину.

Какова его цель?

Этот инструмент в основном используется для измерения малых расстояний и симметрии плоскости. Студенты учатся использовать это для математических измерений и проверки прямолинейности. С другой стороны, вы найдете это на столе почти у каждого инженера, архитектора, строителя, дизайнера интерьеров, а также дизайнера одежды и многих других.

Единицы измерения, выгравированные на каждой линейке, различаются, и есть сантиметры, миллиметры и дюймы. В то время как некоторые могут иметь все эти единицы измерения, другие могут быть более конкретными с делением только в дюймах или сантиметрах.

Какие существуют два типа маркировки?

Мы уже говорили о линейной маркировке, и это наиболее распространенное использование линейки. Но есть и другая версия инструмента с нулевой маркировкой. Они используются для нахождения средней точки любого рассматриваемого элемента и называются линейками для нахождения центра.

В центре находится нулевая точка с цифрами на обоих концах. Это поможет вам найти середину чего-либо. Единственным ограничением является то, что предмет должен быть плоским.

Какая форма линейки предпочтительнее?

Мы можем разделить линейки с прямыми краями на три основных вида – деревянные, металлические и пластмассовые. Наиболее предпочтительным по точности и долговечности является металлический вариант. Это связано с тем, что металлическая версия гладкая и простая в использовании, а острые края обеспечивают большую точность измерений.

Кроме того, он служит дольше, печатные метки не стираются легко, и он не разбивается на две части. Сломать металлическую линейку было бы геркулесовой работой!

Pros

Очень доступный
Используется для измерения симметрии
Легко доступен
может использоваться всеми

Cons

Точно до 1/16-дюймовый
1. Рулетка
Рулетка — очень полезный инструмент для измерения средних расстояний. Он широко используется в строительстве и ремонтных целях. В то время как металлическая линейка с линейкой представляет собой прямое устройство с ограниченной длиной, у этого также есть металлическая линейка, но она свернута внутри пластикового корпуса.
Поскольку его можно свернуть, его длина намного больше и может составлять от 6 до 33 футов. Хотя его можно сложить внутрь, после того, как вы вытянете линейку, она станет жесткой и не потеряет форму, если ее прислонить к стене или любой вертикальной поверхности.
Как им пользоваться?
Изделие снабжено металлическим крючком по краю. Это можно использовать, чтобы держаться за один конец измеряемой поверхности, пока вы растягиваете металлические весы, чтобы добраться до другого конца. Запишите результаты после правильной настройки инструмента.
Для большего удобства на крючке имеется отверстие, через которое легко проходит винт. Вы можете использовать его, чтобы прикрепить один конец, что обеспечивает более безопасный способ измерения. С помощью этой функции можно стремиться справиться со всем проектом самостоятельно без посторонней помощи.
Pros
- Easily portable
- Extendable and can be used to measure longer distances
- Curved edges are also measurable
- Compact design
Cons
- Lacks accuracy
1. Измерительное колесо
Хотя линейка помогала измерять короткие расстояния, эта линейка предназначена для измерения очень длинных участков. Известное как колесо расчета расстояний, его нужно катить из точки А в точку Б, чтобы найти точное расстояние между ними обоими.
Измерение будет отображаться на счетчике, закрепленном на верхней части этого устройства. Он состоит из ручек с прикрепленным к ним колесом. Расстояние, пройденное колесом, можно измерить.
Какова его цель?
Это незаменимый инструмент для тех, кто занимается проектированием или ремонтом помещения. Например, если вы строите дом, этот инструмент поможет измерить периметр вашего заднего двора, сада, крыльца и, возможно, забора. Эти измерения в дальнейшем понадобятся для добавления плитки, прокладки дорожки, выращивания семян или строительства заборов.
Теперь, если вам интересно, чем это отличается от ленты, давайте объясним. Прямые линии можно легко измерить рулеткой, но если эта область кривая, вам понадобится помощь. Для таких пространств вам пришлось бы делить площадь на части и измерять отдельно. В конце концов, сумма всех частей даст вам итог.
Это отнимает много времени, если не сказать больше. Однако с колесом такой проблемы не возникнет. Просто прокатите его по границе пространства и запишите измерение.
Какие типы доступны?
Существуют различные версии самой базовой модели, чтобы сделать это устройство пригодным для местности, в которой оно будет использоваться. Ваша область работы определяет тип, который вы хотите приобрести.
Размер шины может различаться. Если вы собираетесь работать на пересеченной местности, мы рекомендуем использовать колеса большего размера. У них меньше шансов поскользнуться. С другой стороны, если участок ровный и без препятствий, можно использовать меньшую версию.
Что касается счетчиков, то они бывают трех типов: ручные, автоматические и электрические. Ручные счетчики хорошо работают с одним типом единиц измерения и дешевле, в то время как электронные счетчики более совершенны и подходят для измерения нескольких единиц измерения.
Pros
- Легко измеряет большие расстояния
- Множество вариантов на рынке
- Легко переносится
- Для работы не требуется помощь
  8 05007
- 0008
Минусы
- Колесо может скользить, что приведет к неправильному измерению
1. Длинная лента или катушка с лентой
Колесо
Это инструмент, который находится между обычной измерительной лентой и измерительной лентой. Он может покрывать расстояние более 100 футов и очень часто используется профессионалами. Это продолжалось с давних времен и выдержало испытание временем. Корпус просто имеет длинную ленту, свернутую в пластиковый каркас.
Какова его цель?
Хотя металлическую рулетку легче носить с собой, эта лента предназначена для измерения больших расстояний. Если вы пытаетесь отремонтировать большое пространство или построить дом, длинная версия необходима, и без нее вы не найдете ни одного строителя.
Кроме того, он прекрасно работает на пересеченной местности. Он не сделан из металла и поэтому может легко вместить любое пространство, но да, в этом случае нужны два человека. Большинство катушек изготовлены из нейлона или стекловолокна, и их единицы напечатаны с обеих сторон. Один должен держаться за один конец, а другой замечает и натягивает ленту.
Какие типы катушек доступны?
На рынке представлено два типа рулонных рулеток, которые следует приобретать в зависимости от расстояния, которое необходимо измерить. Ленты с открытой катушкой подходят для более длинных отрезков, простирающихся до 300 футов.
Это большие рулоны, не покрытые пластиком. Вместо этого у них есть заостренный стержень, который позволяет прикрепить его к рабочей поверхности. В комплект также входит ручка, чтобы вам было легче держать его во время фиксации на месте.
Для этого обычно требуется два человека, где один должен держать ручку и держать устройство прямо на месте, пока другой растягивает ленту.
Рулетки в закрытом корпусе используются для измерения более коротких расстояний до 100 футов. Они идут с пластиковым корпусом.
Оба типа имеют крючок на конце, который можно использовать для фиксации. Кроме того, они могут похвастаться дробными/десятичными единицами, напечатанными с обеих сторон для облегчения вычислений.
Плюсы
- Работа по грубой местности
- Измеряет на большом расстоянии
- прочный и очень прочный
- можно легко откатить назад
- и может быть трудно перевозить
1. и может быть трудным для ношения

Вы хотите легко измерить высоту или ширину комнаты? Лазерная лента – исключительный вариант для достижения поставленной цели. Это новое дополнение к списку, которое позволяет очень легко измерять что-либо на расстоянии до 300 футов.

Несмотря на то, что лента долгое время хорошо служила, появилась новая технология, которая работает как отличная альтернатива. Это намного точнее, и вам не нужно беспокоиться о типе поверхности, с которой вы имеете дело. Будь то шероховатый или гладкий; лазерному лучу все равно! Это обеспечит вам точность, несмотря ни на что.

Как это работает?

Все, что вам нужно сделать, это держать устройство в начальной точке, а затем направить его лазерный луч в вашу конечную точку. Как только вы это сделаете, нужно нажать кнопку на корпусе, и результат отобразится на дисплее. Это так просто!

В случае, если вам нечем отметить конечную точку и обозначить край, поместите объект или маленькую ленту. Это определит точку, и вы сможете прицелиться в нее.

Какие существуют типы лазерных лент?

Доступны различные типы лазерных лент, отличающиеся характеристиками и ценой. Базовые модели измеряют только в одиночных единицах, в то время как более дорогие показывают двойные или множественные единицы.

Некоторые продукты позволяют измерять отдельные расстояния, затем суммировать их и представлять результат. Суммирование производится автоматически без каких-либо дополнительных усилий.

Кроме того, вам не нужно запоминать размеры. Гаджет сделает это за вас. Благодаря внутренней памяти, которая делает заметки, вы можете сохранять и вызывать предыдущие измерения. Чего еще можно было желать!

Pros

Резиновая сцепление облегчает удержание
Компактные и портативные
Работы для новичков
Расстояние до 300 футов
Не требуется

Консультации

Не требуется

Cons

0003
- Плохо работает на блестящих или пористых поверхностях
Заключение
Каждый из перечисленных здесь инструментов имеет свои преимущества и недостатки.
