Инструментальная штамповая сталь. Марки стали. Применение стали.

Справочная информация

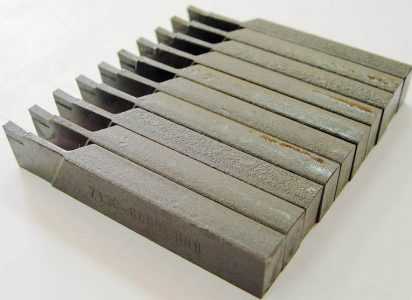

Инструментальная штамповая сталь:
ст.27Х2Н2М1Ф, ст.2Х6В8М2К8, ст.3Х2В8Ф, ст.3Х2Н2МВФ
ст.40Х5МФ, ст.4Х2В2МФС, ст.4Х3В2М2, ст.4Х3В8М, ст.4Х8В2 (ЭИ160), ст.4ХВ2С,
ст.5Х2ГСМФ, ст.5ХВ2С, ст.5ХГМ, ст.5ХГСВФЮ, ст.5ХГСМФ, ст.5ХНС, ст.5ХНСВ,
ст.6Х3ФС, ст.6ХВС, ст.7ХГ2ВМ

Применение инструментальной штамповой стали:
Сталь 27Х2Н2М1Ф
* Применяется для ответственных деталей прессового инструмента с повышенными свойствами прочности и повышенной пластичностью после нормализации и отпуска: втулки контейнеров, кольца, пресс-штемпели, иглы и другие детали, работающие при температурах до 500 °С.
Сталь 2Х6В8М2К8
* Применяется для производства - иглы, пуансоны для прессования жаропрочных и коррозионно-стойких сталей и сплавов, а также титановых сплавов при температурах до 650-675 °С.С, выполняемых без интенсивного охлаждения
Сталь 3Х2В8Ф
* Применяется для изготовления тяжелонагруженного прессового инструмента (мелкие вставки окончательного штамповочного ручья, матрицы и пуансоны для выдавливания и т. д.) при горячем деформировании легированных конструкционных сталей и жаропрочных сплавов; пресс-форм литья под давлением медных сплавов.

Сталь 3Х2Н2МВФ
* Применяется для изготовления ответственных деталей прессового инструмента с высокими свойствами прочности и удовлетворительной пластичностью после нормализации и отпуска: пресс-штемпели, иглы и другие детали, работающие при повышенных температурах до 500 °С.
Сталь 40Х5МФ
* Применяется для производства ответственных деталей прессового и штампового инструмента с высокими свойствами прочности после нормализации и отпуска: втулки контейнеров, кольца, пресс-штемпели, иглы и другие детали, работающие при температуре до 500 °С.
Сталь 4Х3ВМФ (ЗИ2)
* Применяется для изготовления мелких молотовых штампов, молотовых и прессовых вставок (толщиной или диаметром от 300 до 400 мм), инструмента горизонтально-ковочных машин при горячем деформировании конструкционных сталей и жаропрочных сталей; инструмента для высокоскоростной машинной штамповки конструкционных сталей. Сталь 4ХВ2С
* Применяется для производства пневматического инструмента: зубила, обжимки, вырубные и обрезные штампы сложной формы, работающие с повышенными ударными нагрузками.
Сталь 5Х2ГСМФ
* Применяется для производства поковок различных деталей общего машиностроения; тяжелонагруженных цельных молотовых штампов массой не более 5 т.
Сталь 5ХВ2С
* Применяется для изготовления ножей при холодной резке металла; резьбонакатных плашек, пуансонов и обжимных матриц при холодной обработке металлов; штампов сложной формы, работающих с повышенными ударными нагрузками.
Сталь 5ХВ2СФ
* Применяется для изготовления ножей холодной резки металла; резьбонакатных плашек, пуансонов и обжимных матриц при холодной обработке металла; деревообрабатывающих инструментов для длительной работы.
Сталь 5ХГМ
* Применяется для изготовления молотовых штампов паровоздушных и пневматических молотов с массой падающих частей до 3 т, ковочные штампы для горячей штамповки, валки крупных, средних и мелкосортных станов для прокатки твердоко металла.
Сталь 5ХГСМФ
* Применяется для производства поковок различных деталей общего машиностроения; тяжелонагруженных цельных молотовых штампов массой не более 5 т.
Сталь 5ХНВ
* Применяется для изготовления молотовых штампов паровоздушных и пневматических молотов массой падающих частей до 3 т.
Сталь 5ХНВС
* Применяется для изготовления молотовых штампов паровоздушных и пневматических молотов массой падающих частей до 3 т.
Сталь 7ХГ2ВМФ
* Применяется для изготовления штампов холодного объемного деформирования и вырубного инструмента сложной конфигурации, используемых при производстве изделий из цветных сплавов и низкопрочных конструкционных сталей.
Сталь Х12
* Применяется для изготовления холодных штампов высокой устойчивости против истирания (преимущественно с рабочей частью округлой формы), не подвергающихся сильным ударам и толчкам; волочильных досок и волок, глазков для калибрования пруткового металла под накатку резьбы; гибочных и формовочных штампов, сложных секций кузовных штампов, которые при закалке не должны подвергаться значительным объемным изменениям и короблению; матриц и пуансонов вырубных и просечных штампов; штамповок активной части электрических машин и электромагнитных систем электрических аппаратов.
Сталь Х12ВМ
* Применяется для изготовления холодных штампов высокой устойчивости против истирания, не подвергающиеся сильным ударам и толчкам, волочильные доски и волоки, глазки для калибрования пруткового металла под накатку резьбы, гибочные и формовочные штампы, сложные кузовные штампы, матрицы и пуансоны вырубных и просечных штампов, штамповки активной части электрических машин.
Сталь Х12ВМФ
* Применяется для изготовления холодных штампов высокой устойчивости против истирания, не подвергающиеся сильным ударам и толчкам, волочильные доски и волоки, глазки для калибрования пруткового металла под накатку резьбы, гибочные и формовочные штампы, сложные кузовные штампы, матрицы и пуансоны вырубных и просечных штампов, штамповки активной части электрических машин.
Сталь Х12М
* Применяется для изготовления накатных роликов, волочильных досок и волок, глазков для калибрования металла; матриц и пуансонов вырубных штампов; пуансонов и матриц холодного выдавливания, эксплуатируемых с рабочими давлениями до 1400-1600 мПа.
Сталь Х12МФ
* Применяется когда требуется большая вязкость чем у стали марки 12Х - для изготовления холодных штампов высокой устойчивости против истирания (преимущественно с рабочей частью округлой формы), не подвергающихся сильным ударам и толчкам; волочильных досок и волок, глазков для калибрования пруткового металла под накатку резьбы; гибочных и формовочных штампов, сложных секций кузовных штампов, которые при закалке не должны подвергаться значительным объемным изменениям и короблению; матриц и пуансонов вырубных и просечных штампов; штамповок активной части электрических машин и электромагнитных систем электрических аппаратов. Для изготовления профилировочных роликов сложных форм; секций кузовных штампов сложных форм; сложных дыропрошивочных матриц при формовке листового металла, эталонных шестерен, накатных плашек, волок, матриц и пуансонов вырубных, просечных штампов (в том числе совмещенных и последовательных) со сложной конфигурацией рабочих частей; штамповок активной части электрических машин.
Сталь Х12Ф1
* Применяется когда требуется большая вязкость чем у стали марки 12Х - для изготовления холодных штампов высокой устойчивости против истирания (преимущественно с рабочей частью округлой формы), не подвергающихся сильным ударам и толчкам; волочильных досок и волок, глазков для калибрования пруткового металла под накатку резьбы; гибочных и формовочных штампов, сложных секций кузовных штампов, которые при закалке не должны подвергаться значительным объемным изменениям и короблению; матриц и пуансонов вырубных и просечных штампов; штамповок активной части электрических машин и электромагнитных систем электрических аппаратов. Для изготовления профилировочных роликов сложных форм; секций кузовных штампов сложных форм; сложных дыропрошивочных матриц при формовке листового металла, эталонных шестерен, накатных плашек, волок, матриц и пуансонов вырубных, просечных штампов (в том числе совмещенных и последовательных) со сложной конфигурацией рабочих частей; штамповок активной части электрических машин.
Сталь Х6Ф1
* Применяется для изготовления слоя повышенной твердости в горячекатаной двухслойной фасонной полосовой стали для лемехов к корпусам тракторных плугов общего назначения; культиваторных дисков, дисков борон, молоточков молотильных аппаратов комбайнов; деталей горнорудной техники (днищ, накладок).
Сталь Х6Ф4М
* Применяется для изготовления штампов.



ГП Стальмаш поставляет металлопрокат (более 2000 марко-профиле-размеров металлопродукции) в более чем 250 марках легированных сталей по следующей нормативно-технической документации (стандарты на сталь):

ГОСТ 4543-71, ГОСТ 19281-89, ГОСТ 1414-75, ГОСТ 1435-99,

ГОСТ 20072-74, ГОСТ 14959-79, ГОСТ 801-78, ГОСТ 5950-2000,

ГОСТ В 10230-75, ГОСТ 4728-99, ГОСТ 10884-94, ГОСТ 1050-88

и другие ГОСТ, ОСТ, ТУ, ТС.

Из наличия прокат стальной круглый отпускается от 100 - 500 килограмм, в зависимости от марко-профиле-размеров проката.

ГП Стальмаш производит отгрузку круглой металлопродукции со склада в г.Екатеринбург:

*на самовывоз,

*контейнерами (3-х, 5-ти, 20-ти тонные и 40-ка футовые),

*вагонами,

*отправка автотранспортными компаниями по всей территории России,

*отгрузка через желдорэкспедицию

Оперативная информация о ПОЛНОМ наличии на складе, ценах, условиях отгрузки по телефонам ГУП «Стальмаш»:

(343) 268-0789,   (343) 269-2099,

(343) 268-6713,   (343) 269-2102,

(343) 268-6735,   (343) 269-3066,

(343) 268-7815,   (343) 269-3106,



ГП Стальмаш поставляет металлопрокат (более 2000 марко-профиле-размеров металлопродукции) в более чем 250 марках легированных сталей по следующей нормативно-технической документации (стандарты на сталь):

ГОСТ 4543-71, ГОСТ 19281-89, ГОСТ 1414-75, ГОСТ 1435-99,

ГОСТ 20072-74, ГОСТ 14959-79, ГОСТ 801-78, ГОСТ 5950-2000,

ГОСТ В 10230-75, ГОСТ 4728-99, ГОСТ 10884-94, ГОСТ 1050-88

и другие ГОСТ, ОСТ, ТУ, ТС.



Из наличия прокат стальной круглый отпускается от 100 - 500 килограмм, в зависимости от марко-профиле-размеров проката.



ГП Стальмаш производит отгрузку круглой металлопродукции со склада в г.Екатеринбург:

*на самовывоз,

*контейнерами (3-х, 5-ти, 20-ти тонные и 40-ка футовые),

*вагонами,

*отправка автотранспортными компаниями по всей территории России,

*отгрузка через желдорэкспедицию

Оперативная информация о ПОЛНОМ наличии на складе, ценах, условиях отгрузки по телефонам ГУП «Стальмаш»:

(343) 268-0789,   (343) 269-2099,

(343) 268-6713,   (343) 269-2102,

(343) 268-6735,   (343) 269-3066,

(343) 268-7815,   (343) 269-3106,



yaruse.ru

Инструментальная штамповая сталь

Изобретение относится к металлургии, а именно к разработке инструментальной штамповой стали для штампов холодного деформирования повышенной производительности и технологического оборудования. Предложена инструментальная штамповая сталь, содержащая углерод, хром, вольфрам, молибден, ванадий, кобальт, марганец, кремний, никель, алюминий, серу, железо. Изобретение направлено на повышение твердости, теплостойкости, износостойкости, обрабатываемости резанием и шлифуемости без ухудшения свариваемости, термообрабатываемости. Высокие показатели износостойкости, обрабатываемости резанием и шлифуемости инструментальной штамповой стали обеспечиваются защитными сульфидными пленками, образующимися на рабочих поверхностях изделий (штампов, технологического оборудования) в процессе эксплуатации благодаря комплексному легированию стали серой, молибденом и кобальтом при определенном соотношении компонентов. Высокие значения твердости и теплостойкости стали достигаются за счет дисперсионного упрочнения при легировании кобальтом и молибденом. 10 табл.



Изобретение относится к металлургии, а именно к разработке инструментальной штамповой стали для штампов холодного деформирования повышенной производительности и технологического оборудования.

Известна инструментальная штамповая сталь Х6ВФ ГОСТ 5950-73. Сортовой прокат. [Марочник сталей и сплавов / Под ред. В.Г.Сорокина // М.: Машиностроение, 1989. С.384] следующего химического состава:

Углерод1,05-1,15
Хром5,5-6,5
Вольфрам1,1-1,5
Молибден0,01-0,3
Ванадий0,5-0,8
Марганец0,15-0,40
Кремний0,15-0,35
Никель0,01-0,35
Фосфор0,001-0,03
Сера0,001-0,03
Медь
0,001-0,3

Известна другая инструментальная штамповая сталь Х12Ф1 ГОСТ 5950-73. Сортовой прокат. [Марочник сталей и сплавов / Под ред. В.Г.Сорокина // М.: Машиностроение, 1989. С.388] следующего химического состава:

Углерод1,25-1,45
Хром11,0-12,5
Ванадий0,7-0,9
Марганец0,15-0,40
Кремний0,15-0,35
Никель0,01-0,35
Фосфор0,001-0,03
Сера0,001-0,03
Медь0,001-0,3

Известные стали после термической обработки: закалка + отпуск имеют высокую прочность и удовлетворительную вязкость и используются для изготовления инструментов холодной обработки давлением [Геллер Ю.А. Инструментальные стали /М.: Металлургия, 1983. С.298], [Материаловедение /Под ред. Б.Н.Арзамасова, Г.Г.Мухина, МГТУ им. Н.Э.Баумана, 2002, с.624-627].

Однако указанные стали обладают недостаточно высокой износостойкостью. Стали характеризуются низкой теплостойкостью. Известные стали не применяются для сварных конструкций [Марочник сталей и сплавов / Под ред. В.Г.Сорокина // М.: Машиностроение, 1989. С.386, 389].

Стали имеют недостаточно высокие характеристики шлифуемости из-за наличия аустенита в структуре. Например, шлифуемость стали Х6ВФ ГОСТ 5950-73 при HRC 57-59 - удовлетворительная, при HRC 59-61 - пониженная, а при HRC 63-65 - низкая. Шлифуемость стали Х12Ф1 ГОСТ 5950-73 - удовлетворительная [Марочник сталей и сплавов /Под ред. В.Г.Сорокина // М.: Машиностроение, 1989]. В результате процесс характеризуется низкой производительностью съема стали без перегрева. Возможно образование дефектов: прижогов, сетки трещин.

Обрабатываемость резанием невысокая: у стали Х6ВФ при НВ 229 Кϑтв.спл=0,9, Kϑб.ст.=0,5, а у стали Х12Ф1 при НВ 217-228: Кϑтв.спл=0,8, Кϑб.ст.=0,3.

Наиболее близкой к предлагаемой инструментальной штамповой стали является инструментальная сталь [ЕР 1072691, МПК С 22 С 38/22, С 22 С 38/24. Tool steel with excellent workability, machinability and heat treatment characteristics, and die using same / Hitachi Metals], принятая за прототип.

Сталь имеет следующий химический состав, мас.%:

Углерод0,55-0,75
Хром6,8-8,0
Молибден0,4-0,83
Вольфрам0,2-0,42
Ванадий0,01-0,5
Марганец0,1-1,2
Кремний1,0-0,6
Никель0,01-0,4
Алюминий0,01-0,6
Кальций0,00001-0,0001
Сера0,001-0,12
ЖелезоОстальное

Сталь отличается хорошей свариваемостью, обрабатываемостью при деформации и термообрабатываемостью без ухудшения механических свойств.

Однако известная сталь имеет низкую твердость (после термической обработки ≥57 HRC), недостаточно высокую теплостойкость (HRC57 уже при 500°С) и сравнительно низкую износостойкость. Кроме того, желательно дополнительное повышение технологических свойств: обрабатываемости резанием и шлифуемости.

Технической задачей настоящего изобретения является создание инструментальной штамповой стали с высокой твердостью, теплостойкостью, износостойкостью, обрабатываемостью резанием и шлифуемостью, обеспечивающей высокую надежность изделий, выполняемых из этой стали.

Для достижения поставленной задачи предложена инструментальная штамповая сталь, содержащая углерод, хром, вольфрам, молибден, ванадий, марганец, кремний, никель, алюминий, серу, железо, в которой согласно изобретению она дополнительно содержит кобальт при следующем соотношении компонентов, мас.%:

Углерод0,75-0,9
Хром6,8-8,0
Вольфрам1,1-1,5
Молибден5,0-6,0
Ванадий0,01-0,5
Кобальт5,0-6,0
Марганец0,1-1,2
Кремний0,1-0,6
Никель0,01-0,4
Алюминий0,01-0,6
Сера0,15-0,35
ЖелезоОстальное

Подобранное соотношение компонентов позволяет получить стабильную мелкодисперсную структуру стали (балл зерна 10-11) с высокими технологическими и эксплуатационными характеристиками.

Содержание углерода в указанном интервале (0,75-0,9%) обеспечивает высокую вторичную твердость, теплостойкость и износостойкость стали. Сталь при нагреве под закалку получает аустенит, богатый углеродом, что усиливает эффект дисперсионного твердения при отпуске, повышая вторичную твердость и несколько меньше теплостойкость. Износостойкость возрастает в результате повышения твердости отпущенного мартенсита. Содержание углерода ниже указанного предела снижает твердость, теплостойкость и износостойкость. Содержание углерода больше верхнего предела может привести к снижению прочности и вязкости стали (из-за роста размеров карбидных частиц и ухудшения условий их распределения), что дополнительно усиливается влиянием масштабного фактора.

Содержание хрома (6,8-8,0%) необходимо для обеспечения прокаливаемости стали. Содержание хрома ниже указанного нижнего предела ухудшает технологичность стали при термической обработке. Содержание хрома больше указанного верхнего предела снижает прочность и вязкость стали из-за ухудшения условий распределения карбидов.

Вольфрам в интервале 1,1-1,5% (на порядок выше, чем у прототипа), как карбидообразующий элемент, обеспечивает высокую твердость, теплостойкость и износостойкость стали. Содержание ниже указанного интервала снижает отмеченные свойства стали. Содержание вольфрама больше указанного верхнего предела неэффективно с точки зрения рационального легирования вольфрамомолибденовых сталей.

Приведенная концентрация молибдена 5,0-6,0% (на порядок по сравнению с прототипом) и наличие кобальта (5,0-6,0%) необходимы для связывания серы в мелкодисперсные, равномерно распределенные сульфиды глобулярной формы с целью предупреждения химической неоднородности и ликваций. Сульфиды являются "масленками", образуя защитные смазывающие пленки на поверхности контакта изделия с обрабатываемым металлом. Образование сульфидных пленок улучшает шлифуемость стали: повышается чистота поверхности, снижается чувствительность к образованию шлифовочных трещин даже при наличии аустенита в структуре стали. Улучшается обрабатываемость резанием. Появляется возможность дополнительного увеличения режимов обработки шлифованием и резанием. Кроме того, введение кобальта и молибдена в количестве 5,0-6,0% создает дисперсионное упрочнение стали, повышая твердость, теплостойкость и износостойкость. Минимальное содержание молибдена и кобальта определено степенью эффективности воздействия элементов. Содержание кобальта больше указанного верхнего предела снижает прочность и вязкость стали. Ухудшаются технологические свойства: шлифуемость и обрабатываемость резанием. Содержание молибдена выше указанного верхнего предела может вызвать технологические дефекты стали: чувствительность к обезуглероживанию при отжиге и закалке, чувствительность к излишнему росту зерна (разнозернистости в отдельных участках микроструктуры) при нагреве под закалку, что ухудшает механические свойства стали.

Ванадий (0,01-0,5%) повышает твердость, теплостойкость, износостойкость стали за счет усиления эффекта дисперсионного твердения при отпуске. Превышение указанного верхнего предела нерационально с точки зрения эффективности легирования.

Марганец (0,1-1,2%) способствует повышению твердости стали. Содержание больше указанного верхнего предела ухудшает свариваемость стали.

Кремний по нижней границе указанного интервала (0,1-0,6%) необходим как раскислитель для улучшения свариваемости. В указанных пределах повышает литейные свойства. Содержание кремния выше указанного предела ухудшает термообрабатываемость (изменение размеров изделия) вследствие образования цементитной фазы.

Никель (0,01-0,4%) может вводиться для повышения обрабатываемости стали. При содержании никеля больше указанного верхнего предела возможно ухудшение ударной вязкости и свариваемости.

Алюминий (0,01-0,6%) может вводиться как раскислитель для улучшения свариваемости стали. Содержание алюминия больше указанного верхнего предела снижает технологические свойства стали.

Легирование серой в количестве 0,15-0,35%, что в три раза больше по верхнему пределу, чем у прототипа, обеспечивает надежное образование защитных сульфидных пленок на поверхности штампов в процессе эксплуатации. Пленки уменьшают адгезию инструментальной штамповой стали с обрабатываемым металлом, что способствует повышению износостойкости штампа. Нижний предел содержания серы ограничивается эффективностью ее воздействия как пленкообразующего элемента. Содержание серы больше указанного верхнего предела не дает значимого снижения адгезии в зоне контакта штамповой стали с обрабатываемым металлом и снижает прочностные и эксплуатационные характеристики изделия.

Таким образом, использование предложенной стали позволит изготавливать штампы для холодного деформирования и технологическое оборудование повышенной надежности и производительности за счет повышения их эксплуатационных характеристик: твердости, теплостойкости и износостойкости. Улучшенные характеристики обрабатываемости резанием и шлифуемости стали позволят повысить технологичность и производительность процессов изготовления штампов. Хорошая свариваемость стали расширит технологические возможности изготовления, восстановления и упрочнения штампов и другого технологического оборудования за счет производства сварных конструкций и конструкций с наплавленной рабочей частью.

Инструментальную штамповую сталь получали в лабораторных условиях электродуговой наплавкой порошковой проволоки в среде аргона на заготовки из стали 30ХГСА ГОСТ 4543-71. Основные параметры режима наплавки: I=180-200 А, U=24-25 В, υ=6-8 м/ч.

Порошковая проволока представляла собой трубку с оболочкой из холоднокатаной ленты глубокой вытяжки 08Ю ГОСТ 503-81, заполненную порошками легирующих элементов (шихтой) в определенном соотношении компонентов. Состав шихты (наличие и соотношение компонентов) рассчитывался по имеющейся методике исходя из требуемого химического состава получаемой инструментальной штамповой стали. Диаметр порошковой проволоки d=2 мм, kз=0,48-0,50. Порошковые проволоки изготавливались на стане по малотоннажному производству порошковой проволоки в лабораторных условиях. В процессе наплавки при расплавлении порошковой проволоки (оболочки и шихты) и нанесении ее на низколегированную конструкционную сталь получали штамповые стали указанного химического состава (табл.1).

Закалка инструментальной штамповой стали выполнялась в процессе наплавки. Термическая обработка заключалась в выполнении 3-кратного отпуска по 1 часу при 560°С. Охлаждение с температур расплава при наплавке позволило обеспечить более высокие скорости охлаждения стали по сравнению с прототипом (где закалка выполнялась от 1000-1050°С), а следовательно, получить более высокую твердость, теплостойкость, износостойкость, чем у прототипа [Материаловедение / Под ред. Б.Н.Арзамасова, Г.Г.Мухина, МГТУ им. Н.Э.Баумана, 2002, с.624-627; 614-619].

Введение кобальта дополнительно повысило твердость инструментальной штамповой стали за счет интерметаллидного упрочнения. Максимальная твердость стали после наплавки (с закалкой) и отпуска составила ≤69 HRC. Теплостойкость стали после термической обработки: HRC 59 при ≤630°С (табл.2).

Предложенная сталь обладает более высокими технологическими свойствами: обрабатываемостью резанием (табл.3-6) и шлифуемостью (табл.7) по сравнению с прототипом благодаря наличию защитных смазывающих пленок (создаваемых комплексным легированием стали серой, молибденом и кобальтом при указанном соотношении компонентов). Кроме того, благодаря подобранному химическому составу сталь обладает хорошей свариваемостью (табл.8-9) и термообрабатываемостью. Изменение линейных размеров изделия при термической обработке при температуре ≥560°С не превышает 0,1%, а после отпуска при 520°С изменение размеров имеет нулевое значение (табл.10).

Инструментальная штамповая сталь может выплавляться в электропечах [Технология конструкционных материалов. / Под ред. А.М.Дальского // М.: Машиностроение, 2003. С.41-44].

Данное изобретение в настоящее время находится на стадии опытно-промышленных испытаний.

Таблица 1
Химический состав сталей, % по массе
СтальСCrWМоVСоMnSiNiAlSFe
1Предложенная0,98,01,55,00,35,00,40,40,010,30,3577,84
20,87,01,25,50,56,01,20,10,010,60,2576,84
30,756,81,16,00,45,50,80,30,010,40,1577,79
1 *0,657,252,4<0,01<0,01-0,50,15--0,015ост.
2 *Прототип0,757,911,050,350,25-0,350,300,004-0,1нет данных
3 *0,727,37<0,011,250,35-0,290,25--0,135ост.
1*, 2*, 3* - №10, №12, №24 по прототипу соответственно.
Таблица 2
Твердость, теплостойкость
СтальТвердость (HRC)Теплостойкость (°С, HRC59)
1Предложенная68640
266630
365620
1Прототип 57-59 <500
2
3
Таблица 3
Обрабатываемость резанием. Условия испытаний
НаименованиеУсловия испытаний
прототипнастоящее изобретение
Инструмент2NKR10 (из быстрорежущей стали)Р6М5К5
Скорость резания25 м/мин28 м/мин
Подача0,08 мм/об0,08 мм/об
Глубина резания0,8×1,5 мм0,8×1,5 мм
Вид операцииточениеточение
Охлаждениебез охлаждениябез охлаждения
Обрабатываемая стальпосле отжига
Таблица 4
Обрабатываемость резанием.
СтальСтойкость инструмента (до наступления износа 0,3 мм)
1Предложенная22 м
222 м
322 м
1Прототип18 м
2-
3-
Таблица 5
Обрабатываемость резанием. Условия испытаний
НаименованиеУсловия испытаний
прототипнастоящее изобретение
ИнструментHES2100-C (с твердосплавным покрытием)Т15К6
Скорость резания75 м/мин75 м/мин
Подача0,05 мм/об0,08 мм/об
Глубина резания0,2×1,5 мм0,2-1,8 мм/об
Вид операцииточениеточение
Охлаждениебез охлаждениябез охлаждения
Стальпосле отжига
Таблица 6
Обрабатываемость резанием
СтальСтойкость инструмента (до наступления износа покрытия 0,1 мм)
1Предложенная19 м
219 м
319 м
1Прототип16 м
2-
3-
Таблица 7
Шлифуемость
СтальТвердость (HRC)
1Предложеннаяхорошая
2хорошая
3хорошая
1Прототип-
2-
3-

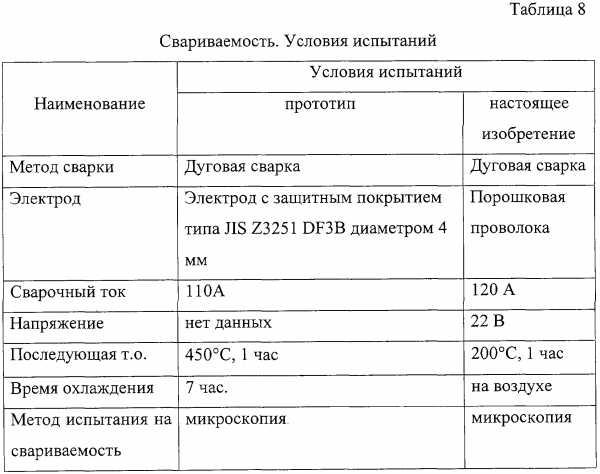

Таблица 9
Свариваемость
СтальТвердость (HRC)Температура предварительного подогрева (°С)Свариваемость (трещины)
1Предложенная68-нет трещин
266-нет трещин
365-нет трещин
1Прототип---
260,1350нет трещин
358,5350нет трещин
Таблица 10
Изменение размеров изделия при термической обработке
СтальКоэффициент линейного расширения,%
Т<500°СТ≥500°С
1Предложенная0<0,1
2
3
1Прототип0<0,1
2
3

Инструментальная штамповая сталь, содержащая углерод, хром, вольфрам, молибден, ванадий, марганец, кремний, никель, алюминий, серу, железо, отличающаяся тем, что она дополнительно содержит кобальт при следующем соотношении компонентов, мас.%:

Углерод0,75-0,9
Хром6,8-8,0
Вольфрам1,1-1,5
Молибден5,0-6,0
Ванадий0,01-0,5
Кобальт5,0-6,0
Марганец0,1-1,2
Кремний0,1-0,6
Никель0,01-0,4
Алюминий0,01-0,6
Сера0,15-0,35
ЖелезоОстальное
