Инструменты по гравировки по металлу: Инструмент для гравировки по металлу купить дешево

alexxlab | 12.01.1970 | 0 | Разное

Содержание

Гравировка по металлу своими руками: инструменты

Нанесение на различные предметы рисунка методом снятия вещества с его поверхности, известно человечеству на протяжении многих тысячелетий.

С появлением новых материалов, возникла необходимость в освоении методов работы позволяющих наносить гравировку на предметы, которые значительно твёрже дерева и камня. Новые технологии позволяют полностью автоматизировать процесс гравировки при нанесении рисунка на металлическую поверхность, но для домашнего мастера наиболее подходящим вариантом является освоение ручного метода нанесения рисунка.

Гравировка по металлу своими руками возможна в домашних условиях, при наличии инструментов и подходящего помещения для выполнения этого вида работы.

Что необходимо для гравировки

Для ручной гравировки в домашних условиях понадобятся следующие инструменты и материалы:

  • Штихель.
  • Металлическая заготовка.
  • Тиски либо аналогичное приспособление для удержания заготовки в неподвижном состоянии.

Заготовка для нанесения рисунка может быть использована из любого металла, но для начинающих мастеров лучше использовать алюминий или медь.

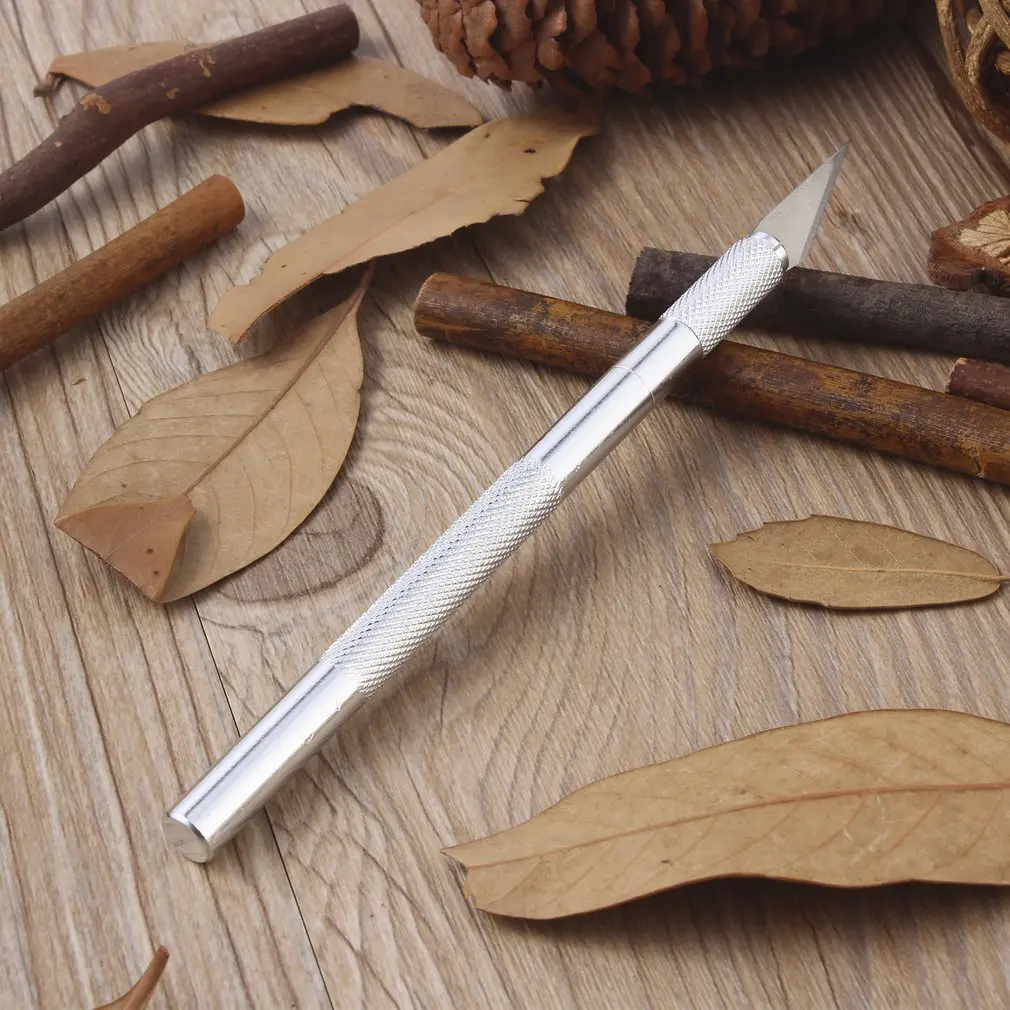

Штихель представляет собой стержень длиной до 120 мм. Один конец этого инструмента срезан под углом и заточен, другой — установлен в ручку из дерева или пластмассы.

Штихель может быть разной формы, а также отличаться по ширине рабочей поверхности. При отсутствии данного инструмента его можно изготовить самостоятельно при наличии подходящих для этой цели материалов.

Самостоятельное изготовление штихеля

Для изготовления штихеля необходимо использовать инструментальную сталь. Отлично подходит для этой цели металл, который используется в рессорах и шарикоподшипниках. Можно для изготовления режущей поверхности, применить старые напильники и надфили, а также различные фрезы, которые необходимо разрезать на тонкие полосы.

Идеальным материалом для изготовления штихеля для гравировки является сталь марки Р18. Из старых кругов для циркулярных пил можно изготовить большое количество заготовок для производства штихелей в домашних условиях. Далее рабочая часть заготовки затачивается под углом, который позволит сделать на металлической поверхности выемку определённой ширины.

Ручка штихеля изготовляется из древесины твёрдых пород, и должна быть такой ширины, чтобы мастеру удобно было держать инструмент в руке. Рекомендуемая длина этой части штихеля обычно составляет 50 мм.

Ручка в форме гриба, является наиболее подходящей для изготовления этого инструмента, но можно поэкспериментировать и изготовить несколько различных вариантов, и уже в процессе работы выбрать наиболее подходящий вариант.

Видео:

Подготовка заготовки

Прежде всего следует выбрать заготовку на которой и будет отображаться рисунок. Подобранное изделие должно быть без ржавчины и сколов. Для подготовки поверхности потребуется:

  • Наждачная бумага P400.
  • Паста ГОИ №1 или №2

Вначале заготовка полируется с помощью наждачной бумаги. Затем производится финишная полировка с помощью пасты ГОИ.

Чтобы исключить повреждение поверхности, при проведении полировочных работ пастой ГОИ, рекомендуется использовать данное средство только №1 или №2.

Также следует произвести, перед финишной полировкой этим средством, следующие действия:

  1. Подготовить фланелевую ткань и смочить её уайт-спиритом
  2. Насыпать на смоченную ткань пасту ГОИ.
  3. Протереть тканью ненужный участок металла для извлечения крупных кусочков, которые могут поцарапать поверхность.

После такой подготовки, равномерными круговыми движения производится полировка заготовки. После окончания полировочных мероприятий, металлический предмет необходимо ополоснуть в керосине и высушить при комнатной температуре.

Процесс нанесения гравировки на металл

Если гравировка металлической поверхности осуществляется впервые, то прежде чем приступить к нанесению основного рисунка, рекомендуется потренироваться на ненужном куске металла.

Идеальным вариантом для таких тренировок, является использование медной пластины. Кусок меди следует надёжно закрепить на деревянной доске с помощью саморезов с широкими шляпками. Когда заготовка будет закреплена, доску укладывают на стол, включают, при необходимости, дополнительное освещение, зажимают режущий инструмент в правой руке, и делают ровную насечку на металлической поверхности.

Чтобы при выполнении ровной линии рука не соскользнула, на поверхности металлической пластины большие пальцы левой и правой руки должны быть соединены и касаться пластины в месте выполнения рисунка. Указательный палец правой руки, в это время, ложится на резец инструмента, и полностью контролирует процесс нанесения линий. Рекомендуется вначале обучения сделать несколько прямых параллельных полос на заготовке. Когда ровные участки будут получаться хорошо, можно перейти к выполнению полукруглых линий.

Когда рука уже будет немного набита можно приступать к гравировке рисунка на заготовке. Для проведения данной работы металлический предмет также необходимо надёжно зафиксировать. Для этой цели следует изготовить приспособление аналогичное вышеописанному механизму фиксатора на саморезах.

Для гравировки простых фигур, инициалов и других несложных изображений, можно приступать сразу после закрепления металлического предмета. Если необходимо выполнить сложный рисунок, рекомендуется вначале перенести изображение на заготовку.

Видео:

Перенос сложного изображения на металл

Оригинальный способ переноса изображения на металлическое основание осуществляется в такой последовательности:

  1. На поверхность обрабатываемого металла наносится лак.
  2. Мягким графитовым карандашом на плёнке из полиэстера рисуется изображение, которое будет выгравировано на заготовке.
  3. Рисунок накрывается скотчем, прижимается по всей площади к плёнке и аккуратно снимается с неё. При этом на липкой поверхности скотча останется изображение нарисованное ранее.
  4. Когда лак подсохнет, скотч прикрепляется на поверхность металла, проглаживается валиком или другим мягким предметом, а затем снимается.

После правильного выполнения описанных действий на изделии останется рисунок, по которому можно будет выполнить гравировку.

Видео:

Другие способы гравировки

Кроме ручного способа гравировки в домашних условиях можно осуществить следующие методы рельефного изменения металлической поверхности:

  1. Химическая гравировка — метод легко выполнить дома даже при наличии обычной поваренной соли и зарядного устройства для телефона.
  2. Использование бормашины — способ отлично подходит для домашнего использования. Принцип удаления металла этим методом аналогичен ручной гравировке, но вместо штихеля используется бормашина или аналогичное приспособление с вращающимся тонким сверлом.
  3. Лазерная гравировка — является самым совершенным способом нанесения рисунка на металлическую поверхность, но оборудования для такого вида работ будет стоить слишком дорого. Применение данного метода гравировки оправдано только в том случае, когда увлечение по нанесению рисунков на металл становится профессией и приносит постоянный доход.

Видео:

Заключение

Как сделать гравировку на металле и какой осваивать метод для выполнения этого вида работ, каждый должен решать сам. Для начала рекомендуется приобрести профессиональный инструмент для ручной работы. Поработав некоторое время с ручным инструментом можно переходить к освоению оборудования, которое позволит значительно ускорить процесс выполнение гравировки.

Инструмент для гравировки по металлу рекомендуется приобретать только в специализированных магазинах.

При самостоятельном изготовлении штихелей следует обращать внимание на режущую поверхность инструмента, которая должна быть идеально заточенной. Недостаточно острый со сбитыми углами штихель не позволит выполнить правильную выемку металла. При работе с инструментом также необходимо проявлять осторожность, иначе можно серьёзно пораниться. Если такая неприятность уже произошла, то следует дезинфицировать и перебинтовать рану.

Соблюдая меры предосторожности и пользуясь качественным инструментом можно создавать в домашних условиях настоящее шедевры ручной работы, которые можно использовать не только в личных целях, но реализовывать на специальных онлайн-аукционах по продаже вещей ручной работы.

Штихель по металлу для гравировки своими руками

Штихель — главный инструмент для гравировки по металлу. Гравер держит в руке острый и прочный резец снабженный полукруглой деревянной или пластмассовой рукояткой для упора ладонью. Режущая кромка может быть разной формы для выполнения различных гравировальных операций.

Многие граверы не довольствуются магазинными покупками, а изготавливают свой инструмент самостоятельно.

Делаем штихель для гравировки по металлу

Изготовление штихеля простейшей конструкции доступно домашнему мастеру, владеющему слесарными навыками. Для этого за основу берут:

  • напильник или надфиль;
  • рессорный лист;
  • часть обоймы подшипника.

Главное, чтобы сталь была высокопрочной и упругой. Прочность необходима для того, чтобы штихель успешно резал металл заготовки, долго не тупился и держал заданную форму заточки. Упругость позволит инструменту не сломаться под нагрузкой.

Более качественный резец можно получить методом ковки, но для этого следует иметь хорошие кузнечные навыки и располагать кузницей. Штихель из надфиля будет заметно уступать кованому и по прочности, и по гибкости.

Прежде, чем начинать пилить и ковать металл, следует построить чертеж инструмента. Потребуется не только масштабное изображение самого резца, но и чертеж ручки.

Как выковать штихель

Начинающие граверы обходятся покупными штихелями или переделанными из напильников. Зрелые мастера часто чувствуют потребность в надежном кованом резце.

Самостоятельное изготовление кованого штихеля требует владения кузнечными навыками на среднем уровне. Инструкция, как сделать штихель методом горячей ковки, приведена ниже.

Ковка разбивается на следующие основные этапы:

  • ковка заготовки;
  • закаливание;
  • окончательная обработка и доводка.

Во время ковки необходимо постоянно следить за температурой детали. Она определяется пирометром или традиционным методом- по цвету накала. В начале процесса деталь должна быть светло- желтой, на последних операциях-светло-красной.

Хорошо прогретую заготовку нужно клещами выхватить из горна и уложить на наковальню. Легкими частыми ударами сбивается окалина. Чтобы получить прямоугольник, применяется техника поперечной протяжки. Для формирования треугольной формы детали- ее протягивают продольно на краю наковальни, повернув под необходимым углом. Сходным приемом выполняется протяжка и для трапецеидальной формы сечения.

Более сложным образом кузнец добивается ромбообразного сечения. Сначала проводится протяжка на острие в одну сторону, затем изделие переворачивается и протягивается в обратную сторону. Часть детали при этом придется отрубить.

Следующая операция- протяжка хвостовой части резца. ее нужно дополнительно прокалить и протянуть до образования пирамидального хвостика.

Можно переходить к следующему этапу – закалке. Закаливание углеродистых сплавов проводят в следующей последовательности:

  • нагреть изделие до 805 ±15 °С;
  • быстро опустить в холодную воду;
  • проверить степень закалки надфилем: если он скользит по металлу, не образуя стружки, то нужная твердость достигнуть;
  • при образовании стружки закалку следует провести повторно.

И завершающий этап — мехобработка. На абразивном круге штихелю придается окончательная форма. Здесь же затачивают лезвие до требуемой остроты. Окончательная доводка выполняется на мелкозернистом круге.

Назначение штихеля

Для гравировки мастеру требуется комплект штихелей по металлу разной формы для гравировки различных элементов изображения. Самые распространенные- это:

  • шпиц — это резец в форме клина с уклоном от 30 до 40°, применяется для оформления контура изображения и четких элементов большой глубины;
  • мессер – напоминает нож, уклон клина от 15 до 30°, им выполняют тонкие детали;
  • флах — похож на лезвие стамески шириной 0,15-6 мм, им выбирают впадины в рисунке;
  • бол — округлое острие радиусом 0,2-0,6 мм, с его помощью выбирают полукруглые впадины, из которых формируют текстовые элементы рисунка;
  • граб — ромбовидное сечение, им выбирают крупные элементы на вогнутых элементах;
  • фассет — трапециевидное сечение с углом заточки лезвия от 50 до 115°, применяется для формирования изображений высокой сложности;
  • шатир — лезвие имеет зубчатую форму с расстоянием между зубцами от 0,1 до 0,5 мм, его применяют для получения нескольких параллельных штрихов.



Штихеля для резьбы по металлу другой формы используются редко, при реставрационных работах и при выполнении особо сложных изображений.

Гравировка штихелем по металлическим поверхностям

Штихельная гравировка по металлу требует от гравера верного глаза, твердой руки и художественного вкуса, но прежде всего- терпения и усидчивости. Необходимо также определиться с материалом для заготовок. Медные и латунные больше подходят для начинающего мастера. Более опытные граверы работают и по другим цветным металлам, и по мягким стальным сплавам, используя специфические способы гравировки и усовершенствованный инструмент.

Все, что необходимо для гравировки из инструмента и оборудования- это рабочий стол и набор штихелей. На первом этапе освоения технологии ручной гравировки рекомендуется добиться устойчивого качества прямых и извилистых штрихов. Когда они стали получаться уверенно, можно перейти к более сложным элементам изображения.

Перед началом нанесения гравировки на заготовку мастер традиционно проверяет остроту заточки штихеля, проводя по кончику ногтя. Если полоску удается срезать без усилия и нажима- острота достаточная. Ручка зажимается в рабочей руке, большой и указательный пальцы охватывают резец в 10-20 мм от острия.

Лезвие упирают в поверхность заготовки под углом 35-45°, далее угол резко уменьшают до 5-10°, при этом кусочек металла вырезается из заготовки и формируется штрих. Для начинающих не рекомендуется ограничить их длину 3-4 мм. С приобретением опыта начнут получаться и более длинные.

Виды штихелей

Кроме традиционного, ручного инструмента, в последнее время все большее распространение получают механизированные резцы. Форма лезвия у них точно такая же, как и у ручного, но нажим на резец осуществляется за счет механического привода. В зависимости от типа привода различают следующие виды штихелей:

  • электроштихель;
  • пневмоштихель.

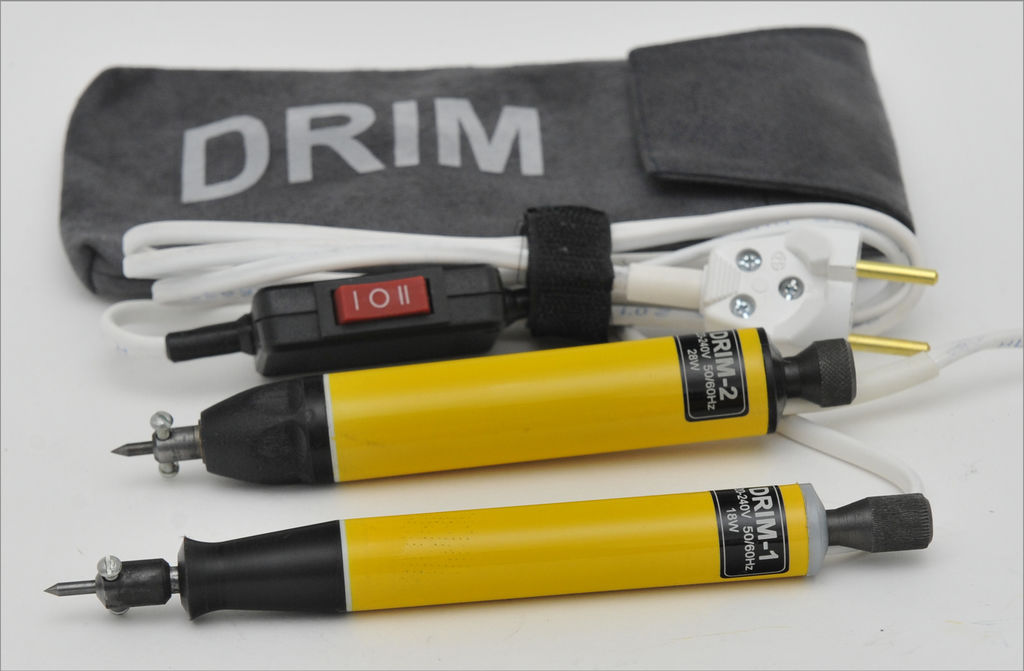

Электромеханический штихель можно купить, а можно сделать своими руками. Это потребует серьезных навыков в электротехнике и конструировании.

Гораздо проще конструкция и технология изготовления пневмоштихеля по металлу. Для его сборки достаточно выточить (или подобрать подходящий) цилиндр и поршень, который под воздействием подаваемого через патрубок сжатого воздуха будет ударять по хвостовику штихеля.

виды, гравировка в домашних условиях

Тысячи лет назад человечество освоило способ рисунка на металле. Способ основывался, как снятие верхнего слоя поверхности вещества подручными способами. Появление в обиходе человека металла, появилась необходимость освоении нового ремесла – гравировки.

Новейшее оборудование и технологический процесс позволяют создавать красивые, уникальные вещи. Станочный способ предполагает работу в автоматическом режиме, что существенно экономит время. Для домашнего вида работ, достаточно освоить способы художественного дела. Перенос рисунка возможно произвести лазером или специальной машинкой.

Гравировка на металле

Основные виды гравировки на металле

Ремесло под названием гравировка появилось множество столетий назад. Предметы и украшения, выполнение с индивидуальной гравировкой передаются поколениями. Гравировка на металле позволяет придать изделию индивидуальный вид и уникальность. На практике имеется несколько видов гравировки.

Ручная гравировка появилась самой первой, пользуется спросом при выполнении ювелирных украшение по сей день. Детали, имеющие неровную поверхность обработать машиной практически невозможно. Нанесение надписей на кольцах и других украшениях выполняется в основном ручным способом. Инструментом для работы служит штихель, небольшая стамеска с заостренным концом. Гравировка ручным способом делает приятным внешний вид, добавляет стоимости. Минусами данного способа стоит отметить высокую цену, выполнение работ требует необходимых профессиональных навыков и мастерства.

Ручная гравировка на металле

При механическом способе применяется специальный станок, используемый инструмент спец фреза, которая снимает часть верхнего слоя с поверхности изделия. Простая работа, а также невысокая ее стоимость сделали данный способ практически самым распространенным. Поверхность изделия должна быть максимально ровной и соответствовать размерам станины при оборудовании. Материалы повышенной прочности обрабатываются инструментом с алмазным напылением.

Лазерная гравировка на металле более новый способ обработки изделий. Быстрота работ, доступность технологий сделали метод наиболее используемым видом. Изделие принимает необходимый рисунок или надпись путем выжигания при гравировке лазером.

Процесс лазерной гравировки на металле

Данный вид имеет несколько минусов, одним из них является то, что надпись или рисунок быстро стираются с продукта. На ювелирных изделиях лазерная гравировка смотрится эстетично, качество работы зависит от инструмента и квалификации мастера.

Общая технология

Выполнение процессов гравировки предполагает множество видов техник. Основные способы это ручная и механическая, последняя подразделяется на категории оборонной и штриховой.

  1. Объемный рисунок возможно получить путем применения оборонной гравировки, более глубокая обработка подразумевает трехмерную гравировку.
  2. При выполнении поверхностных действий применяется штриховая техника. Процесс производится в несколько шагов, наносятся линии контура обработки, штриховыми движениями снимается часть металла с поверхности.
Оборонная техника гравировки
Штриховая гравировка

Самостоятельное выполнение резцовой гравировки выполняется штихелем. Специальный инструмент возможно приобрести в художественных магазинах. Принадлежности для ручного процесса подразделяются на типы:

  • Мессер — штихель необходим для изготовления тонких линий.
  • Гравировка, предусматривающая параллельные линии делается реп-штихелем.

Инструменты для гравировки по металлу невозможно использовать без качественной заточки штихеля. Для качественной работы нужно обточить инструмент мелкозернистым точильным камнем, после чего протереть кожаной тканью.

При работах мелкими предметами, понадобится специальная подушка. Изготовить данный инструмент можно своими руками, материал одинаковых размеров соединяется нитью по краям. Необходимо оставить промежуточное место для наполнения сыпучим материалом или песком. Заготовка выворачивается наизнанку, в образованное отверстие высыпается песок, после чего вся остальная часть подушки зашивается строчкой.

Использование инструмента потребует аккуратного отношения и предварительных навыков. Нужно использовать инструмент как обычную ручку при письме, большим пальцем рабочей руки придерживают инструмент сбоку.

Гравировка по металлу выполняется от себя, в случаях изменения направления рисунка или надписи, наилучшим вариантом остается разворачивать подушку в нужных направлениях.

Нанести рисунок на металл возможно путем лазерной гравировки. Уникальное изделие может использоваться в виде подарка или подписи фурнитуры. Изменение дизайна, надписи на металлических изделиях, доступны такой технологией, как лазерная гравировка.

Цветная гравировка

Нанесение рисунка в цветном виде происходит с использованием стеклографа, выполненного в форме карандаша или тушью. После гравировки, поверхность обрабатывается бесцветным лаком, чтобы сохранить максимально дольше результат. Четкий рисунок возможно получить с помощью красок на масляной основе, перед нанесением поверхность расцарапывается и обрабатывается краской.

Цветная гравировка

Чернение возможно получить без использования специального оборудования. Применяется смешанные вещества карбоната калия и серы, пропорции соблюдаются один к двум. Необходимо поместить смесь материалов на медленный огонь в удобной таре, процесс необходимо пристально контролировать и перемешивать состав. После почернения состава, огонь выключается, а смесь перетирается в ступе. Процесс чернения происходит несколькими шагами:

  • Состав смешивается водой в соотношении один к 9.
  • В специальную емкость опускается предмет, подготовленный к выполнению действий.
  • Нагрев детали происходит до того момента, пока не произойдет чернение, материал должен приобрести необходимый оттенок.

Перед нанесением надписи необходимо сделать сделать фон, такие случаи не требуют обработка лаком. Гравировка по металлу может быть выполнена с разными оттенками, достаточно смешать специальные вещества. Раствор из хлористого цинка и медного купороса придаст детали темно коричневый оттенок, смешивание производится 1 к 1 водой. Сероватый оттенок возможно получить из смеси 2 гр. поташи и серы, обычной поваренной соли к литру воды. Раствор сернистого калия в соотношении грамм к 250 гр. воды, придаст изделию красный оттенок.

Чернение гравировки

После окончания деятельности удаляется используемый лак. Существует техника черни, процесс не схож с чернением при гравировке по металлу. Процесс возможно произвести только механическими способами, из подручных предметов исполнение невозможно.

Способы гравировки в домашних условиях

Процесс гравирования по металлу выполняется несколькими известными способами. Все возможные варианты отличаются необходимым инструментом и навыками.

Лазерная гравировка, осуществляемая по металлу потребует наличие необходимого оборудования. При небольших объемах деятельности, затраты на покупку оборудования можно считать неприемлемыми. Гравировка лазером позволяет отображать малейшие детали при работе, рисунок выглядит четко, без помарок. Данный вид подходит для предпринимателей, ремесло у которых является основным видом дохода.

Ручное выполнение потребует всего нескольких инструментов, наличие химических составов. Высокое качество рисунка возможно получить только при наличие определенных навыков в данной сфере. Инструмент для работы должен быть отлично заточен и разнообразен, для выполнения деятельности на профессиональном уровне.

Использование специального прибора для нанесения рисунков и надписей

Получение качественного изделия по окончанию процесса – главный приоритет любого мастера. Для выполнения работ своими руками, в домашних условиях, наилучшим вариантом является приобретение инструмента под названием гравер. Наличие множества оснасток, приспособлений расширяют спектр применения и делают труд удобным. Механическая гравировка выполняется по технологии.

  1. Перед тем, как сделать гравировку необходимо подготовить узор или рисунок. Разметить изделие можно тонким маркером или заточенным карандашом, также можно воспользоваться копиркой.
  2. Использовать инструмент необходимо при достаточном освещении, работы производить в одном направлении, чтобы избежать отколов и заусенцев.
  3. По окончанию действий с металлом, область произведения покрывается бесцветным лаком. Для закрепления результата возможно использовать воск, наносимый тонким слоем на изделие.

Ручной гравер

Использование ручного гравера или бор машинки необходимо производить только со специальным инструментом. Выбор насадок настолько велик, что существует вероятность перепутать инструмент, что в конечном итоге приведет к порче изделия.

Нанесение рисунка, используя подручный набор материалов

Различные виды гравировки в домашних условиях возможно выполнить путем электрохимического воздействия. Для использования понадобится набор средств, которые имеются у каждого под рукой.

  1. Емкость соответствует полному размеру изделия. Деталь должна полностью помещаться, горлышко должно быть наиболее широким для удобной работы. Для небольших изделий подойдет граненый стакан, наилучшим вариантом остается стеклянная банка.
  2. Провода для соединения с зажимами. Возможно использовать бытовую прищепку с фольгированными зажимами, но лучше воспользоваться специальными «крокодилами».
  3. Источник напряжения. Достаточно зарядки от мобильного телефона выходом более 1 ампер. Возможно использование зарядного устройства для аккумулятора автомобиля или бытовых приборов мощностью до 12 вольт.
  4. Соль используется в необходимой концентрации, на 250 мл воды, примерно 2 чайные ложки.
  5. Лак для ногтей. В хозяйственных магазинах существует заменитель – цапон — лак. Состав идентичен, также легко оттирается ацетоном или спиртом.

Процесс происходит путем нанесения рисунка на металл зубочисткой либо иголкой. После наносится слой лака на поверхность. Плюсовой провод источника питания прикладывается к изделию, минус опускается в стакан с водой, металлическим предметом. Глубина травления металла зависит от времени процесса. По окончании процесса травления, слой лака удаляется ацетоном.

Гравирование по металлическому предмету бормашиной

Инструмент работает путем снятия слоя металла с поверхности изделия.

Цена бор машинки кусается, поэтому для использования несколько раз – покупка не целесообразна.

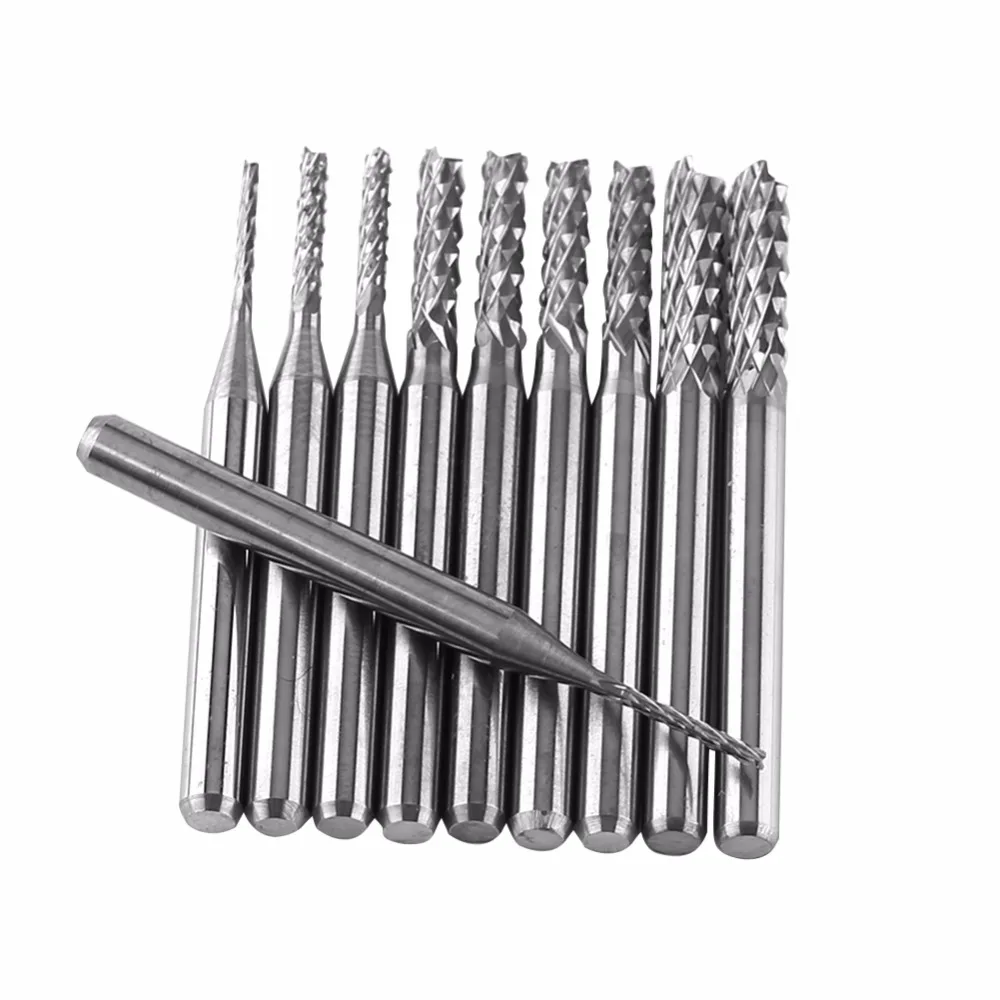

Для использования данного способа понадобится набор различных насадок. Сделать гравировку машинкой не отнимет множество времени на подготовку и процесс. Перед началом действий с металлом, следует протестировать станок обычным металлом, привыкнуть к работе, полностью изучить конструкцию.

Гравировка по металлу с использованием различного оборудования

Человечество обуздало ремесло работы по металлу более пяти тысячелетий назад. Совершенствующиеся каждым днем технологии позволяют производить работы различным оборудованием.

Гравировка лазером используется совместно с пастой-раствором. Наносится раствор на материал перед процессом, на обрабатываемый участок. Лазером выжигается рисунок или надпись, путем изменения температуры, химического процесса. Раствор сопутствует растворению лишнего материала. Гравировка лазером используется в различных направлениях, но цена очень высока, за счет использования дорогостоящего оборудования.

Алмазная гравировка

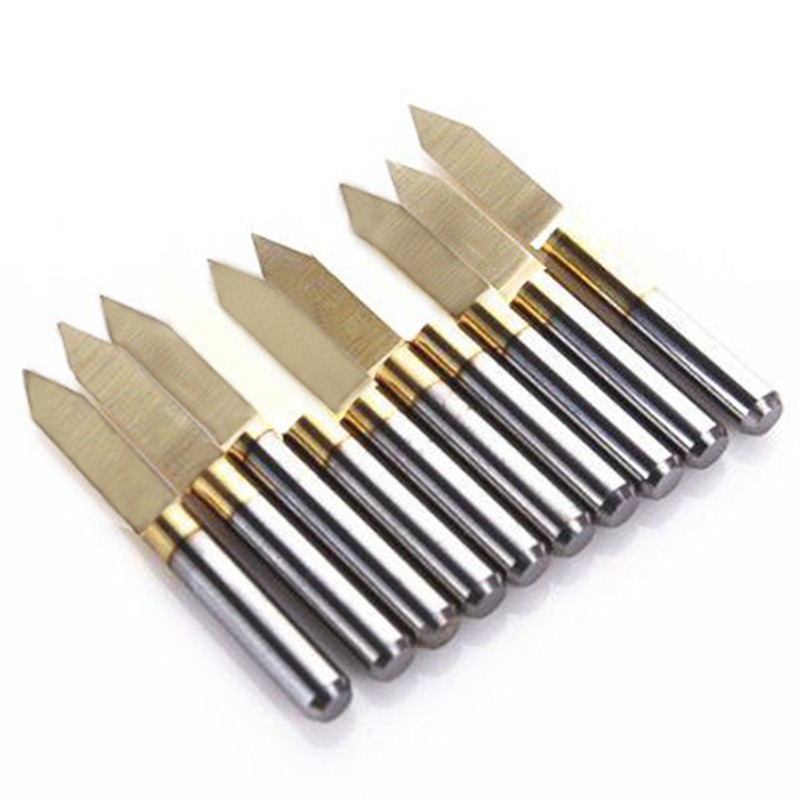

Алмазная гравировка выполняется фрезой со специальным напылением и конструкцией. Исполнение предполагает четырёхгранные выемки, которые переливаются при просмотре изделия под разным углом.

Работа с объемными деталями возможна на фрезерном станке. Оборудование можно изготовить при домашних условиях, а также приобрести в специализированных магазинах. Обработка материалов фрезерным станком используется при серийном производстве, подходит для сувенирных изделий, брелоков и других металлических материалов.

Гравировка на производстве

Процесс не отличается от работ в домашних условиях. Перед действиями полируется предмет, затем обезжиривается. Перед подготовкой к процессу изделие тонируется серным раствором, который распределяется равномерно по детали.

Обведение рисунка происходит с помощью металлической иглы по приклеенной кальке. Рисунок и тени выполняются максимально реалистично, для получения качественного результата.

Лазерная гравировка на производстве

Далее происходит основной процесс, специальным гравером выводиться рисунок и остальные штрихи.

После работ рисунок покрывается защитным слоем из бесцветного лака либо воска. Затем изделие протирается насухо, полируется для получения блеска.

Инструменты и материалы

При потребности в качественной гравировке следует обратиться к сотрудникам специальной мастерской. Качественное оборудование для гравировки по металлу позволяет выполнить более точную и красивую работу.

Уровень подготовки, опыт мастера играют не маловажную роль в процессе и конечном результате.

Работы с металлом требуют следующих материалов:

  • Изделие или металлический кусок.
  • Лак для защиты поверхности.
  • Производственная калька.
  • Гравер – инструмент, с металлическим бором.

Как выбрать оборудование

Каждый тип оборудования сделает процесс более быстрым и качественным. Современные технологии позволяют выписывать различные узоры, надписи высоких сложностей на металле.

К примеру, использование специальной пасты на станках ЧПУ позволяет выполнять на металле узоры с отличающимся контрастом. Качественные инструменты для гравировки помогут для воплощения на металле рисунков и других идей.

Советы перед гравировкой

Для выполнения качественной работы стоит приобрести профессиональный набор для ручной гравировки. Ручной инструмент позволит набить руку, изучить все тонкости работы. После получения необходимой практики и навыков, возможно перейти к более сложным методам, используя специализированное оборудования.

Советы по гравировке на металле

Вырезание по металлу производится только качественным инструментом. Оборудование, оснастки необходимо покупать в специальных магазинах с гарантией качества. Изготовка инструмента в домашних условиях потребует выбора надежных материалов. Штихель и граверы должны быть идеально наточены для получения необходимого конечного результата. Затупленный инструмент может испортить изделие, нанести увечья мастеру, при работах режущими поверхностями стоит соблюдать технику безопасности.

Для того, чтобы гравировать металл своими руками, существует достаточно способов и технологий. Большое количество металлов, которые подвергаются гравировке дают возможность воплотить в жизнь самые креативные идеи.

Технология гравировки на стали

Существует несколько видов обработки стали, подразумевающие механическую обработку и ручную. Технология нанесения подразделяется на оборонную и штриховую. Основным инструментов для выполнения тиснения по металлу является штихель. Его можно приобрести в хозяйственном магазине, либо изготовить в домашних условиях.

Гравировка на стали

При любом случае, стоит обратить внимание на состояние режущего элемента, произвести заточку. Технология гравировки происходит путем удаления верхнего слоя метала по направлению от себя.

Особенности гравировки на обручальных кольцах

С давних времен отличительной особенностью обручальных колец является гравировка. Подход к надписи либо рисунку происходит индивидуально, согласно предпочтению заказчика. Наиболее распространенными способами являются углубленный либо рифленый метод. Наиболее распространена работа ручным способом на ювелирных изделиях. Ювелирами предлагается множество вариантов написания текста, а также способов отображения. Сложность работы оценивается индивидуально с каждым заказчиком.

Гравировка на обручальных кольцах

Распространенным способом также является лазерная гравировка. Лучом выжигается верхний слой металла, скрепляется лаком. Важно помнить, что подгонка по размеру уже готового изделия практически невозможна, необходимо заранее определиться размером и типом продукта

Инструменты для гравировки

Искусство гравирования зародилось несколько тысячелетий назад. Найдены изделия с гравировкой, выполненные из бронзы, камня или даже дерева, которые были изготовлены ещё до нашей эры.

Вообще, гравировка – это вырезание рисунков или орнаментов на поверхности камня, металла и дерева ручным либо механическим способом.

В наше время обычно применяются две техники резцовой обработки – это обронная резьба и гравировка штриховая. В зависимости от способа создания работы, выполненный рисунок может быть, какуглубленным, так и рельефным. Резцовая гравировка выполняется вручную металлографическими резцами, штихелями.

Многие обучаются самостоятельной работе с различными материалами и нанесению гравировки для украшения часов, зажигалок или ювелирных изделий. Перед тем, как приступить к созданию шедевра,обязательно нужно выбрать удобное рабочее место такого размера, чтобы была возможность легко переворачивать вашу заготовку. Также заготовка должна быть прочно закреплённой на ровной поверхности для качественной обработки.

Что касается нанесения узора, то тут придётся набраться терпения: выбранный рисунок должен быть ровно приклеен к поверхности материала, а для этого лучше начинать нанесение с нижнего угла (при ручной гравировке). Но самый важный пункт для начала работы – правильно выбранный гравировальный аппарат.

Выбирая инструмент, следует учитывать все параметры: потребляемая мощность, количество оборотов в минуту, возможное время работы без перерывов, качество устройства и надежность фирмы-производителя. Например, гравировальный аппарат PROXXON GG 12 отличается своей компактностью, но при этом не уступает своим более крупным «собратьям». Относительно небольшой вес и модернизация корпуса позволяют пользоваться аппаратом достаточно долгое время. К тому же, он удобен при работе дома, так как имеет небольшой уровень шума во включенном состоянии, а соединительный кабель позволяет маневрировать по помещению, не вызывая неудобств.

Не стоит забывать о выборе различных «девайсов» для упрощения гравировки. Например, для обработки цветных металлов, стекла или камней понадобится гравировальный резец из цельной заготовки. Он позволяет легко создавать довольно тонкие линии на материале, но вовсе не предназначается для ручных работ. Для создания именных табличек или обработки ювелирных изделий подойдёт приспособление для гравировки PROXXON GE 70. На нём можно выбирать масштабирование символов, помещая до 14 знаков в один ряд. Удобно и наличие наборов букв и знаков препинания в комплекте.

Таким образом, если имеются чёткие представления о том, как часто будут производиться гравировальные работы и какого типа они будут, то можно смело оформлять заказ, чтобы оттачивать после свои навыки в прикладном искусстве.

Контрольный показатель, эффективное инструменты для гравировки ручная гравировка для ювелиров

О продукте и поставщиках:

Alibaba.com дает вам возможность получить самые лучшие и точные данные. инструменты для гравировки ручная гравировка с доступными предложениями и ценами. Эти. инструменты для гравировки ручная гравировка неизбежны, когда речь идет об отдельных процессах изготовления ювелирных изделий, и считаются эталонным оборудованием. Эти. инструменты для гравировки ручная гравировка протестированы, проверены и сертифицированы для обеспечения максимальной производительности и надежности в соответствии с вашими требованиями. Приобретайте эти эффективные наборы инструментов на сайте у ведущих производителей и оптовиков.

Вы можете найти много отличного. инструменты для гравировки ручная гравировка на сайте, которые можно использовать для различных целей изготовления ювелирных изделий, полировки, взвешивания и анализа. Эти продукты не только долговечны и имеют высокое качество, но и оснащены гарантийными сроками для дополнительной гарантии. Файл. Доступные здесь инструменты для гравировки ручная гравировка сделаны из прочного металла и бывают разных цветов, форм и размеров. Вы можете проверить как машинное, так и ручное управление. инструменты для гравировки ручная гравировка на сайте вместе с некоторыми автоматическими для большей точности.

Alibaba.com предлагает уникальные и точные наборы. инструменты для гравировки ручная гравировка, которые используются для удаления заусенцев, полировки, резки, придания формы, полировки или абразивных инструментов, а также для многих других. Эти. инструменты для гравировки ручная гравировка имеют сертификаты ISO, CE, SGS, не содержат ржавчины и безопасны в использовании. Независимо от того, владеете ли вы ювелирным магазином или занимаетесь коммерческой ювелирной деятельностью, эти профессионалы. инструменты для гравировки ручная гравировка идеально подходят для вашего бизнеса. Никогда не упускайте ни одного аспекта с помощью этих лучших инструментов.

Alibaba.com дает вам возможность сэкономить много денег, предлагая широкий выбор. инструменты для гравировки ручная гравировка в соответствии с вашим бюджетом и требованиями. Вы можете размещать OEM-заказы, если покупаете эти товары оптом. Эти продукты экологически чистые и имеют четкое послепродажное обслуживание.

Каковы различные типы инструментов для гравировки по металлу?

Инструменты для гравировки металла могут быть классифицированы как ручные или механические. Ручные инструменты для гравировки по металлу включают в себя бурин, плоский гравер, инструмент для наклона под углом и флорентийский вкладыш. Механические инструменты в основном используются для тяжелых проектов, в то время как специализированные инструменты могут понадобиться специалистам. Выбор подходящих инструментов для гравировки металла зависит от типа гравируемого металла и характера проекта, а также от требуемых уровней выхода.

Бурины, плоские граверы, угловые граверы и флорентийские лайнеры являются основными инструментами для ручной гравировки. Бурин является наиболее распространенным инструментом, так как его форма позволяет создавать чистые края при гравировке различных рисунков. Плоские граверы обеспечивают тонкую кромку, позволяя создавать детализированные фоны, печатные надписи и параллельные узоры. Угловые граверы имеют наклонный наконечник, что делает их идеальными для дизайна с линиями скручивания или в форме ленты. Инструменты флорентийского лайнера состоят из нескольких линий на кончике, что делает их полезными для гравировки больших площадей одновременно.

Промышленные гравировальные станки по металлу широко используются на предприятиях, требующих высокой производительности и высокой производительности. Доступны станки с алмазными наконечниками, которые дольше остаются острее и точнее режут. Некоторые виды металла могут быть выгравированы только с помощью станка, например, титана. Титановый материал должен быть легким для того, чтобы машина могла использоваться, а смазка необходима для предотвращения заусенцев. Использование машин для гравировки может ограничить способность гравера творчески проектировать, поскольку блокирование сложных конструкций может быть затруднено.

Материал инструмента для гравировки металла является важным фактором при выборе инструмента для проекта, так как он должен быть прочнее, чем гравируемый металл. Например, инструменты из углеродистой стали широко используются для гравировки золота и серебра, а инструменты для гравировки стали должны быть специально закалены. Поскольку тупое лезвие может сделать травление трудным или невозможным, материал инструмента должен легко заточаться и обслуживаться. Например, инструмент из углеродистой стали требует меньше усилий для заточки, чем инструмент из стали.

Инструменты для гравировки по металлу доступны с различной шириной и формой, чтобы предоставить гравировщикам больший контроль, экономя их время при гравировании сложных конструкций или при завершении крупных проектов. Наличие круглого, плоского или квадратного инструмента может помочь в гравировке определенных форм или затенения фона. Граверы, выполняющие западные надписи, могут обнаружить, что инструменты для гравировки металла под широким углом значительно облегчают работу.

ДРУГИЕ ЯЗЫКИ

Гравировка-современные инструментальные решения | Фрактальность

Гравировка -

это нанесение изображения на материал путем создания рельефной поверхности, изображение может быть выпуклое (рельефное) или углубленное. Термин гравировка ( или гравирование) происходит от французского глагола graver — создавать рельеф, вырезать.


История применения гравировки насчитывает тысячи лет. Первобытная наскальная живопись – это первые попытки человечества гравировать твердые материалы и наносить рисунки на поверхность. Первый конический гравер в истории — это обтесанный определенным образом камень. Прошло много тысячелетий, и технологии шагнули далеко вперед, но механическая гравировка на металле, пластике, дереве и других материалах широко используется в современной промышленности и даже в быту.


Основными отраслями применения гравировки являются медицинская, оружейная промышленность, обработка пресс-форм и штампов, фэшн-индустрия, а также любое серийное производство деталей, требующих маркировки (от авиапромышленности до изготовления столовых приборов). Такое широкое применение гравирования обуславливает задачу оптимизации этого производственного процесса.

Как делать гравировку на металле, и какой инструмент для гравировки лучше использовать?

Сегодня нанесение гравировки на металл, пластик, акрил, дерево в промышленных условиях производится, как правило, на гравировальном оборудовании с ЧПУ, что позволяет вылолнять нравировку на более высоких скоростях и получать более высокое качество обработки. Для этих целей разработан и новый гравировальный инструмент.


Компания «ФРАКТАЛЬНОСТЬ» представляет гравировальный инструмент нового поколения — гравера со сменными твердосплавными пластинами Nine9.
Инновационная конструкция, которую мы предлагаем, обеспечит Вам значительное повышение производительности, а следовательно и конкурентоспособности вашей продукции, при одновременном снижении производственных затрат.
Предлагаемый инструмент заменяет обычный конический твердосплавный гравер и позволяет выполнять высококачественное гравирование на большинстве материалов ( сталь, нержавеющая сталь, пластик, дерево, композитные материалы, цветные металлы)
Материал пластины – твердый сплав с покрытием позволяет производить гравировку, используя более высокую скорость обработки и величину подачи, что сокращает время производственного цикла, а, следовательно, снижает себестоимость детали.
Режущая способность
- режущий элемент: сменная твердосплавная  пластина с двумя режущими кромками.
- номенклатура пластин включает 5 различных сплавов, а также различные стружколомы для гравировки на всех типах материалов, включая пластик, композитные материалы, цветные металлы, алюминий, углеродистую и нержавеющую сталь, закаленную сталь твердостью до 56 HRC
Качество гравировки
- полное периферийное фиксирование пластины на гравере обеспечивает высокую точность и воспроизводимость (повторяемость)
- высокий класс чистоты получаемой поверхности.
Производительность
- предназначены для работы на высокой скорости, до 40000 об/мин.
- величина подачи 0,08 мм (0,003 «) /об для алюминия,
0,05 мм (0,002 «) /об для нержавеющей стали.
Вы повысите Вашу производительность в 5 раз и более по сравнению с обычными коническими граверами  «пирамидка»
Область применения
- для маркировки цифр и символов любого типа (серийных номеров, кодов изделий, циферблатных шкал, контуров логотипов и других символов), которые могут быть созданы системой программирования ЧПУ
- для фрезерования «узких мест» при изготовлении пресс-форм и штампов
- минимальная ширина гравировки 0,25 мм
- минимальная глубина 0,05 мм
Гравера со сменными твердосплавными пластинами лучше всего заменяют концевые сферические фрезы и обычные конические гравера и являются оптимальным выбором для выполнения подобных операций.
Экономичность
- 2 режущие кромки на пластине.
- на одной державке можно устанавливать пластины для обработки различных материалов, что позволит Вам снизит затраты на инструмент.
- не требует повторной заточки. Длина инструмента не меняется.
- не требует переналадки оборудования после замены пластины или кромки.
- конструкция пластины обуславливает более высокую стойкость инструмента по сравнению с монолитными твердосплавными граверами.

Как выбрать пластину?
В номенклатуре пластины 30º ,45º, 60º, 90º
Радиус пластины 0,8 мм; 0,4 мм; 0,2 мм; 0,1 мм

Инструмент в настоящее время используется на многих предприятиях Украины и зарекомендовал себя как выгодное решение для гравировки, благодаря своей высокой производительности и стойкости.

Державки:
Стальная длина 40 мм
Твердосплавная длина 60 мм
Твердосплавная длина 100 мм<
СПЛАВЫ:
NC2071: TiN покрытие. Рекомендован для нержавеющей стали, низкоуглеродистой стали,
для других типов стали < HRC30 а также цветных металлов,
NC9031: TiN покрытие. Рекомендован для нержавеющей стали, титана, цветных металлов, акрила и пластика.
Специальная заточка для тонкой гравировки с минимальной глубиной канавки 0,05 мм
NC2032: TiAlN покрытие. Рекомендован для всех типов стали и чугуна твердостью 30 < HRC <50
NC2035: ALDURA покрытие. Рекомендован для всех видов закаленной стали, закаленного чугунного литья твердостью 45 < HRC <56
NC9036: Покрытие DLC . Рекомендован для алюминия, латуни, меди, титана, пластика, акрила. Позволяет получить высококачественную финишную поверхность.


Полный обзор продукции в нашем каталоге

Ниже представлена сравнительная таблица по результатам тестирования различных инструментов для гравировки.

Скачать каталог гравировального инструмента (2,17 Mb)



Инструменты для гравировки ювелирных изделий | Contenti

Все Все Клеи Наковальни и колья Обмотка проволоки и бисероплетение Скамейки и аксессуары Кастинг Ножницы Книги и видео Burs Создание и формирование Распределение Таблички для рисования Бурение Инструменты для гравировки Файлы Гибкие валы Молотки Лупы и освещение Оправки Датчики, компоновка и испытания Металл и металлическая глина Покрытие и патина Плоскогубцы, кусачки и ножницы Полировка и отделка Пуансоны и металлические штампы Инструменты для изготовления колец Прокатные станы Спасательное оборудование Распиловка Напольные весы Пайка и соединение Каменная оправа Магазин Принадлежности Наборы инструментов Пинцет Тиски Инструменты для часовщиков Скидки

Граверы из твердосплавной стали - Граверы и ручки

Все Все Клеи Наковальни и колья Обмотка проволоки и бисероплетение Скамейки и аксессуары Кастинг Ножницы Книги и видео Burs Создание и формирование Распределение Таблички для рисования Бурение Инструменты для гравировки Файлы Гибкие валы Молотки Лупы и освещение Оправки Датчики, компоновка и испытания Металл и металлическая глина Покрытие и патина Плоскогубцы, кусачки и ножницы Полировка и отделка Пуансоны и металлические штампы Инструменты для изготовления колец Прокатные станы Спасательное оборудование Распиловка Напольные весы Пайка и соединение Каменная оправа Магазин Принадлежности Наборы инструментов Пинцет Тиски Инструменты для часовщиков Скидки

Graver Handles - Граверы и ручки

Все Все Клеи Наковальни и колья Обмотка проволоки и бисероплетение Скамейки и аксессуары Кастинг Ножницы Книги и видео Burs Создание и формирование Распределение Таблички для рисования Бурение Инструменты для гравировки Файлы Гибкие валы Молотки Лупы и освещение Оправки Датчики, компоновка и испытания Металл и металлическая глина Покрытие и патина Плоскогубцы, кусачки и ножницы Полировка и отделка Пуансоны и металлические штампы Инструменты для изготовления колец Прокатные станы Спасательное оборудование Распиловка Напольные весы Пайка и соединение Каменная оправа Магазин Принадлежности Наборы инструментов Пинцет Тиски Инструменты для часовщиков Скидки

Граверы из быстрорежущей стали - Граверы и ручки - Гравировальные инструменты

Все Все Клеи Наковальни и колья Обмотка проволоки и бисероплетение Скамейки и аксессуары Кастинг Ножницы Книги и видео Burs Создание и формирование Распределение Таблички для рисования Бурение Инструменты для гравировки Файлы Гибкие валы Молотки Лупы и освещение Оправки Датчики, компоновка и испытания Металл и металлическая глина Покрытие и патина Плоскогубцы, кусачки и ножницы Полировка и отделка Пуансоны и металлические штампы Инструменты для изготовления колец Прокатные станы Спасательное оборудование Распиловка Напольные весы Пайка и соединение Каменная оправа Магазин Принадлежности Наборы инструментов Пинцет Тиски Инструменты для часовщиков Скидки

Как выбрать и подготовить граверы для украшений

Ganoksin может получать комиссию за привлечение клиентов от компаний, перечисленных на этой странице.Учить больше.

Многие отрасли промышленности нуждаются в специализированных граверах, например, в тех, кто делает штампы, режет камни и стекло, а также в других, кто вырезает рельефы. Хотя ювелир может вызвать специалиста для определенных работ, полезно иметь общее представление о технике и достаточные навыки, чтобы использовать граверы для простых повседневных задач на скамейке.

Как работает гравировальный инструмент

Гравировальный инструмент представляет собой миниатюрное долото из закаленной стали. Это инструменты для стружкообразования, на которые действуют те же силы, что и в главе 5.При правильной гравировке заостренный инструмент прикладывают к металлу под определенным углом, и давление прилагается как вниз, так и вперед. Инструмент врезается в лист, образует стружку и выталкивает этот скрученный металл перед собой во время резки.

«Правильный угол будет зависеть от формы гравера, качества желаемой линии и разрезаемого металла».

«Правильный угол будет зависеть от формы гравера, качества желаемой линии и разрезаемого металла.”

Угол атаки важен для достижения контролируемого и равномерного резания. Если угол слишком большой, инструмент врезается в лист, делая невозможным его продвижение вперед. Попытка преодолеть заглубленный инструмент может привести к потере контроля и поломке наконечника. Если угол слишком мал, острие никогда не попадет на лист. Не образуется ни стружки, ни резки. Поскольку наконечник инструмента не захватывается металлом, инструмент легко скользит, оставляя неприятные царапины.

Правильный угол будет зависеть от формы гравера, качества желаемой линии и разрезаемого металла. Понимание этих факторов и реагирование на них требует чуткого прикосновения и значительного опыта.

Формы гравировальных инструментов

Гравировальные инструменты, называемые граверами, представляют собой точные инструменты. Они должны быть изготовлены из высококачественной стали, иметь форму и заточку под определенным углом, а также вставляться в ручки, обеспечивающие комфорт и контроль. Имеющиеся в продаже граверы производятся из высокодисперсной мелкозернистой инструментальной стали.Быстрорежущая сталь рекомендуется для работы с более твердыми материалами и для обеспечения максимально возможной прочности; есть даже гравировальные инструменты с твердосплавными режущими пластинами.

«Рекомендуется быстрорежущая сталь»

Граверы обычно продаются с предварительно сформированными наконечниками, но эти углы необходимо будет переделать перед использованием инструмента. Граверы формы, показанной на рисунке 10.21, можно приобрести у компаний-поставщиков ювелирных изделий.

Граверы формы:

а) мелкая остроконечная (онглетная) гравировка.
б) более широкий остроконечный нож
в) ножевой гравер
г) фасетный гравер
д) овальный гравер
е) плоский резец с широким ребром
г) плоский гравер с малым ребром
з) закругленный могильный нож
и) округлый гравер с мелким ребром
j) линейный гравер

Onglette

Эта популярная форма представлена ​​в двух размерах в 10.21a и 10.21b. Боковые стороны слегка изогнуты наружу от плоского верхнего края, ширина которого может составлять от одного до четырех миллиметров. Этот инструмент отличается большой универсальностью: он легко разрезает тонкую линию и расширяется по мере того, как ее перекатывают на бок или более глубоко вдавливают в лист.Он предпочтителен для вырезания букв из-за легкости, с которой он разрезает линию увеличивающейся ширины

The Best Onglette Gravers

Как партнер Amazon, мы зарабатываем на соответствующих покупках, совершенных с нашего сайта.

Knife Graver

Этот резчик, изображенный на 10.21c, представляет собой тонкую версию онглета с прямыми стенками. Его сложно контролировать на изгибах, и он редко используется сам по себе, но он прорезает глубокие, тонкие, как волосы, линии. Его часто используют для добавления изящных украшений к фигуркам, вырезанным другими инструментами.

Лучшие ножи-грейверы

Как партнер Amazon, мы зарабатываем на соответствующих покупках, совершенных с нашего сайта.

Гравер со скошенной кромкой

Это крепкий родственник широкого онглета, рис. 10.21d, который используется для выполнения жирных пропилов в прочном металле. Боковые поверхности образуют угол 100 °, при этом верхние стороны параллельны. Ширина спинки может быть от 1,5 до 3 мм.

Лучшие скошенные граверы

Как партнер Amazon, мы зарабатываем на соответствующих покупках, совершенных с нашего сайта.

Овальный гравер

Этот инструмент, показанный на позиции 10.21e, можно считать тонкой версией онглета, но в этом случае заостренный овал не усечен с плоским шипом вдоль вершины. На практике эта форма представляет собой заготовку, которая шлифуется по мере необходимости для создания инструмента для стружки металла из плотных ограждений. Это инструмент, например, который используется для вырезания гнезда для камня внутри стены безеля.

Flat Graver

Этот инструмент имеет плоское основание или «брюшко», которое можно использовать для удаления нежелательного металла, например, при удалении излишков припоя.Поперечное сечение может быть трапециевидным (рис. 10.21f и g) или прямоугольным (не показано). Этот инструмент также используется для декоративных надрезов. Это практичная рабочая лошадка семейства граверов, которая используется не столько для украшения, сколько для текстур для бритья, соскабливания и резки. Доступны плоские граверы шириной от 0,2 мм до 5 мм.

Лучшие плоские граверы: быстрая смена

Как партнер Amazon, мы зарабатываем на соответствующих покупках, совершенных с нашего сайта.

Лучшие плоские граверы: параллель

Фото Тип продукта Товар Бюджет Где найти
плоская гравировка (размер # 38, 0.6 мм) GRS Tools 022-712 C-Max твердосплавный параллельный плоский гравер # 38, острие инструмента 0,6 мм $ Посмотреть на Amazon
плоская гравировка (размер # 39, 0.8 мм) GRS Tools 022-713 C-Max твердосплавный параллельный плоский гравер # 39, острие инструмента 0,8 мм $ Посмотреть на Amazon
плоская гравировка (размер №40, 1.0 мм) GRS Tools 022-714 C-Max твердосплавный параллельный плоский гравер # 40, острие инструмента 1,0 мм $ Посмотреть на Amazon
плоская гравировка (размер # 41, 1.2 мм) GRS Tools 022-715 C-Max твердосплавный параллельный плоский гравер # 41, острие инструмента 1,2 мм $ Посмотреть на Amazon
плоская гравировка (размер # 42, 1.4 мм) GRS Tools 022-716 C-Max твердосплавный параллельный плоский гравер # 42, острие инструмента 1,4 мм $ Посмотреть на Amazon
плоская гравировка (размер # 43, 1.6 мм) GRS Tools 022-717 C-Max твердосплавный параллельный плоский гравер # 43, острие инструмента 1,6 мм $ Посмотреть на Amazon
плоская гравировка (размер # 44, 1.8 мм) GRS Tools 022-718 C-Max твердосплавный параллельный плоский гравер # 44, острие инструмента 1,8 мм $ Посмотреть на Amazon

Как партнер Amazon, мы зарабатываем на соответствующих покупках, совершенных с нашего сайта.

Лучшие плоские граверы: конические

Фото Тип продукта Товар Бюджет Где найти
плоская гравировка (размер # 36, 0.2 мм) GRS Tools 022-723 C-Max твердосплавный конический плоский гравер # 36, острие инструмента 0,2 мм $ Посмотреть на Amazon
плоская гравировка (размер # 37, 0.4 мм) GRS Tools 022-724 C-Max твердосплавный конический плоский гравер # 37, острие инструмента 0,4 мм $ Посмотреть на Amazon
плоская гравировка (размер # 38, 0.6 мм) GRS Tools 022-725 C-Max твердосплавный конический плоский гравер # 38, острие инструмента 0,6 мм $ Посмотреть на Amazon
плоская гравировка (размер # 39, 0.8 мм) GRS Tools 022-726 C-Max Carbide Tapered Flat Graver # 39, острие инструмента 0,8 мм $ Посмотреть на Amazon
плоская гравировка (размер №40, 1.0 мм) GRS Tools 022-727 C-Max твердосплавный конический плоский гравер # 40, острие инструмента 1,0 мм $ Посмотреть на Amazon
плоская гравировка (размер # 41, 1.2 мм) GRS Tools 022-728 C-Max твердосплавный конический плоский гравер # 41, острие инструмента 1,2 мм $ Посмотреть на Amazon
плоская гравировка (размер # 42, 1.4 мм) GRS Tools 022-729 C-Max Carbide Tapered Flat Graver # 42, острие инструмента 1,4 мм $ Посмотреть на Amazon
плоская гравировка (размер # 44, 1.8 мм) GRS Tools 022-731 C-Max твердосплавный конический плоский гравер # 44, острие инструмента 1,8 мм $ Посмотреть на Amazon

Как партнер Amazon, мы зарабатываем на соответствующих покупках, совершенных с нашего сайта.

Round Graver

Это название вводит в заблуждение, потому что сам инструмент, изображенный в двух размерах: 10.21h и 10.21j, не круглый. Тем не менее, канавка, которую он прорезает, представляет собой траншею с круглым дном, и отсюда и произошло название. Как показано, боковые стенки могут быть параллельными или наклонными. Этот инструмент является одним из самых простых в управлении, поэтому его можно использовать для всех видов декоративных работ.

Лучшие круглые граверы: Quick Change

Как партнер Amazon, мы зарабатываем на соответствующих покупках, совершенных с нашего сайта.

Лучшие круглые граверы: конические

Как партнер Amazon, мы зарабатываем на соответствующих покупках, совершенных с нашего сайта.

Лучшие круглые граверы: заготовки

Как партнер Amazon, мы зарабатываем на соответствующих покупках, совершенных с нашего сайта.

Лучшие круглые граверы: ступенчатые заготовки

Как партнер Amazon, мы зарабатываем на соответствующих покупках, совершенных с нашего сайта.

Florentine Finish Graver

Этот инструмент на первый взгляд выглядит как плоский гравер, но при более внимательном рассмотрении можно обнаружить тонкие линии, прорезанные вдоль живота. Они прорезают тонкие параллельные линии на поверхности - эффект, который используется для украшения ровной поверхности, одновременно защищая ее от износа и отпечатков пальцев.

Получите все: наш любимый базовый набор для гравера

Нажмите, чтобы узнать цену

Подготовка гравировального инструмента

Обычно заготовки для граверов имеют длину, достаточную для того, чтобы уместить самую большую руку.Это означает, что остальные из нас должны начать с их сокращения. Возьмитесь за инструмент вертикально в тисках так, чтобы нежелательная часть выступа выступала вверх. Нанесите сильный удар стальным молотком боком по хвостовику, и он точно оторвется. Чтобы наконечник не разлетелся по комнате, зажмите отломанную часть полотенцем или тряпкой, прижав ее к тискам.

Измените форму хвостовика шлифованием на настольном шлифовальном станке, шлифовальном станке или подходящими кругами на станке с гибким валом.Гравер закрепляется трением в рукоятке так же, как и напильник; закрепите его в тисках и постучите по ручке молотком. Поскольку инструмент становится короче из-за многочисленных заточек, длинная ручка заменяется более короткой. Хотя поначалу захват может показаться немного неудобным, со временем он станет более комфортным. Если во время гравировки у вас возникают судороги в мышцах рук, инструмент слишком короткий, и его следует заменить.

«Хотя поначалу рукоятка может показаться немного неудобной, со временем она станет более удобной.”

Правильная обработка и заточка граверов так же важны, как и их трудно описать на печатной странице. Следующее описание следует дополнить практикой и экспериментированием. Следующие инструкции см. На рис. 10.22, онглетторез. Как правило, эти же шаги будут использоваться для других форм, хотя углы каждого инструмента немного отличаются.

Гравер с небольшим ребром, частично отшлифованный назад.

Граверы продаются в закаленном состоянии, и любая шлифовка должна выполняться таким образом, чтобы это состояние сохранялось. Слегка прикасайтесь инструментом к шлифовальному кругу, часто погружая его в воду на протяжении всего процесса, чтобы предотвратить перегрев. Если сталь начинает окрашиваться в цвет, это свидетельствует о нарушении ее темперамента.

Первый шаг - сузить область, прилегающую к кончику, на 1-2 сантиметра (1/2 - 3/4 дюйма). Это позволит лучше видеть рабочий конец инструмента и упростит заточку, так как удаляется меньше металла.Используйте камень, чтобы отрезать по крайней мере половину верхней части на кончике, создавая плавную дугу, как показано. Этот край должен быть гладким, потому что ваши пальцы будут опираться на него во время резки. Не заходите слишком далеко, потому что это ослабит инструмент.

Нижняя или нижняя часть гравера отшлифована так, что на нем видны две симметричные грани. Если инструмент был перевернут, можно сказать, что он напоминал крышу дома. Угол между этими двумя гранями будет составлять от 30 до 60 ° в зависимости от твердости разрезаемого материала.Узкий кончик срезает более тонкую линию, но он более хрупкий.

Затем поверхность инструмента шлифуется до наклона, обычно около 45 °, опять же в зависимости от разрезаемого материала; чем меньше уклон, тем тоньше инструмент. Это может помочь визуализировать острие карандаша. Если он сделан очень длинным и заостренным, он образует тонкую линию, но часто ломается при использовании.

«Поверхности живота и лица должны быть идеально плоскими, как грани драгоценного камня».

Поверхности живота и лица должны быть идеально плоскими, как грани драгоценного камня.Это гарантирует, что углы стыка граней будут прямыми и четкими, что, в свою очередь, делает инструмент острым. Шлифовка обычно выполняется на масляном камне, работая круговыми движениями, сначала по крупному камню, а затем по более мелкому. Когда поверхности будут правильными - проверьте с помощью увеличения - перейдите к полировальному камню, например, Arkansas, или мелкой наждачной бумаге. Затем нанесите несколько штрихов по твердой коже с помощью полировальной пудры, чтобы получить зеркально-яркую поверхность.

Проверьте заточку, проведя кончиком резца по ногтю большого пальца.Правильно заточенный инструмент сразу прилипнет, а инструмент неправильной формы соскользнет. Нет смысла переходить к металлу, пока инструмент не пройдет это испытание. Резка тупым резцом утомительна, неконтролируема и почти наверняка испортит работу.

Old School: научитесь гравировать вручную с помощью классических инструментов и 10 советов | Ювелирные изделия

| При поддержке | У меня есть очень дорогой, талантливый друг, ювелир в третьем поколении. Мое сердце разорвалось, когда его мать рассказала мне очаровательную историю о том, как он гравировал серебряное блюдо в мастерской своего деда в возрасте 5 лет. Спустя годы, когда он показал мне ручные гравировальные инструменты своего деда, мои глаза наполнились слезами. В них было волшебство, которое приходит только с возрастом и любовью.

Мне нравилось знать, что он и его дед использовали эти инструменты сотни часов. Представьте себе все юбилейные подарки, обручальные кольца, часы и другие украшения, которые были персонализированы с помощью этих инструментов. Романтик во мне любит думать о том, сколько особых настроений, знаменательных свиданий, монограмм и других уникальных дизайнов создали эти инструменты.

Итак, когда Rio Grande пригласила меня попробовать их набор для ручной гравировки, я ухватился за этот шанс.

Овладение искусством ручной гравировки

Гравировка всегда была в моем списке ювелирных техник, которым нужно научиться. Мне нравится олдскульный стиль, когда детали с ручной гравировкой создают металлические предметы и украшения. Завитки и завитушки (Я ОБОЖАЮ завитушки!), Монограммы и другие рисунки делают даже новые и современные украшения старомодными и придают им определенный вид, который обычно появляется только с возрастом.

Эксперт Видеоинструкция

В набор для ручной гравировки

Rio входит DVD, который поможет вам начать работу даже с самого раннего начального уровня, такого как я. До того, как я открыл этот набор, единственной гравировкой, которую я когда-либо делал, был случайный удар острым инструментом по металлу, который я использовал для изготовления украшений! Абсолютно новичок.

Изучите гравировку на молотках и долотах старой школы с Сэмом Альфано. включает 11 уроков, включая тиски, стамески и другие инструменты, правильное сцепление, уроки заточки и базовую гравировку прямых и изогнутых линий.Затем уроки продолжаются более продвинутыми, забавными техниками, такими как гравировка рисунков листьев, рисунков «бегущая пшеница», завитки, английский свиток, римские буквы (о, персонализация!) И волнистые линии границы.

Уроки ясны и подробны, но, как и в любом хорошем «классе», они также содержат бесценные советы для лучшего мастерства ручной гравировки. Вот лишь часть из отмеченных мною.

Ручная гравировка рисунков мастерами, как показано на видео. Верхний ряд, слева направо: гравированная монета Стива Адамса, гравированный пистолет Алена Ловенберга.Нижний ряд, слева направо: два выгравированных дизайна оружия Велдона Листера. Вертикальное изображение справа: фрагмент фотогравюры Алена Ловенберга.

10 советов по освоению ручной гравировки

1. Сэм рекомендует долота с деревянной ручкой. Обоснование этого заключается в том, что древесина поглощает часть ударов и приводит к меньшему количеству сломанных точек. Я уже предпочитаю инструменты с деревянной ручкой - они просто чувствуют себя лучше в моих руках, больше похожи на ручные - так что это отличная новость для меня. В комплект входят два долота с деревянной ручкой (с бронзовыми обжимными кольцами, подходящими для всех долот GRS).

2. Используя пару разделителей, одна ножка которых не касается края металла, или линейку и писчик, вы можете начертить параллельные линии, чтобы практиковаться в гравировке.

3. Использование Альфано микроскопа при видеосъемке уроков окупается за счет чрезвычайно полезных изображений крупным планом, подобных приведенному выше. Вы можете увидеть его выгравированные линии рядом с его ранее начерченными тренировочными линиями. Гравируйте рядом с линией, а не на ней, говорит он, для большей уверенности в том, что линии будут прямыми, чем если бы вы разрезали линию.

4. Если вам кажется, что вы режете слишком глубоко или намеренно делаете неглубокие разрезы и более узкие линии, уменьшите угол резца, чтобы направить острие вверх. Если резка слишком мелкая или если вы намеренно делаете глубокие надрезы и широкие линии, увеличьте угол резца, подняв ручку, чтобы острие врезалось в металл глубже.

5. «Ваша обязанность №1 - внимательно следить за состоянием вашего долота. Я не могу этого достаточно подчеркнуть, - говорит Альфано.«Держите ювелирную лупу под рукой и периодически осматривайте ее, особенно при изменении поведения инструмента или качества огранки. Вы будете много оттачивать. Ваше долото всегда должно быть в идеальном состоянии », и тем более при растушевке, добавляет он позже. К счастью, на этом DVD есть раздел по заточке!

6. Alfano рекомендует периодически прикасаться концом гравера к небольшой губке, наполненной «бытовым маслом», чтобы смазать ее, что уменьшит трение, сделает инструмент более легким скольжением по металлу (так же, как смазка пильного полотна) и расширится. срок службы инструмента.

7. Обрезание с одной стороны или в одном направлении, особенно при гравировке бордюров, поможет добиться большей согласованности при резке.

8. «Вы можете немного отрегулировать рукоятку молота, чтобы контролировать силу удара по долоту», - говорит Альфано. «Для более тяжелой резки возьмитесь за ручку немного ниже, а для легкой резки, например, для затенения, вы можете немного поднять ее. Нетрудно заметить разницу между легкими или тяжелыми ударами ".

9.Альфано утверждает, что для создания затемненных областей в гравюре «микротонкий конус чрезвычайно важен для работы с тонкими штрихами и должен быть вашей целью». Заштрихованные линии параллельны и становятся глубже по мере схода, что создает вид наверху заштрихованных.

10. Рисуй, чтобы улучшить свои навыки гравировки. «Если вы хотите преуспеть в этом искусстве, вы должны научиться рисовать», - говорит Альфано. Существует почти бесконечное количество рисунков без авторских прав, которые вы можете гравировать, но «умение обращаться с карандашом - это то, что может сделать вас или сломать вас как ручного гравера.”

Alfano даже объясняет, почему и когда нужно резать по или против часовой стрелки. Я понятия не имел, что нужно учитывать такие особенности, но это еще один бонус обучения от опытного эксперта!

Бонус: DVD включает в себя PDF-файл со свитками, который вы можете распечатать, вырезать и использовать, чтобы практиковаться до совершенства. Они также показывают, в каком направлении разрезать каждую линию.

Полный комплект и Кабудл

Я упомянул кое-что из того, что входит в комплект, и вы можете узнать больше на странице продукта Rio Grande.Но на всякий случай, вот весь аккуратный список:

  • Обучение гравировке на молотках и долотах старой школы с Сэмом Альфано DVD
  • 2,4 унции. отбойный молоток с отягощением
  • две деревянные стамески Sam Alfano с ручками
  • пять бронзовых державок для инструментов QC
  • четыре конических плоских гравера Glensteel
  • Квадрат с углом 90 ° Glensteel Graver
  • пять тренировочных пластин из низкоуглеродистой стали 16-го калибра
  • шесть полутвердых латунных тренировочных пластин 16 калибра
  • точильная алмазная точилка
  • двусторонняя сверхтонкая алмазная точилка с мешочком

Попробуйте ручную гравировку вместе со мной!

Меня всегда привлекали гравированные металлические аксессуары и украшения из-за монограмм, настроений и элементов дизайна, о которых я упоминал выше.Гравировка - такой элегантный способ персонализировать украшения. Это позволяет нам делиться сообщением, датой или монограммой, достойными того, чтобы их можно было носить или отображать вечно, или добавлять уникальные детали дизайна на металлические поверхности. Если вы согласны и готовы узнать что-то новое в этом году, присоединяйтесь ко мне в освоении ручной гравировки!

Вы можете получить набор Sam Alfano Hammer and Chisel Engraving Kit с Old School Engraving DVD - тот же набор, который я использую - в Rio Grande. Следите за другими блогами об этой технике, которую я очень рад, наконец, изучить!

Тэмми Джонс
Веб-продюсер и менеджер по социальным сетям
Плетение ювелирных изделий, бисероплетения и вязания крючком

Гравировальные инструменты, резцы и ручки из углеродистой стали

Граверы из углеродистой стали подходят для обработки большинства металлов, дерева, кости, слоновой кости и оникса, и их легче затачивать, чем быстрорежущую сталь.Если вы обратитесь к книге Джеймса Б. Мика The Art of Engraving , он предполагает, что 90% всей работы со свитками может быть выполнено с помощью следующих граверов:

Точечный гравер №4 прорежет большинство свитков, №1 - для работы с мелкими деталями.
Нож-резак №2 для мелочей.
Квадрат является наиболее широко используемым и может быть заточен как острие или долото.
Круглый резак № 50 и № 54 наиболее полезен.

Граверы для ножей: Предпочтительно для линейной гравировки и глубокой резки. По мнению Джеймса Микса, автора книги The Art of Engraving , № 2 является наиболее полезным.

Острие (onglette) Граверы: Предпочтительно для изогнутых рисунков, завитков и тонких линий. Фаворитами являются № 1 и 4. (№ 1/0 наименьшее и № 4 наибольшее)

Плоские граверы: Предпочтительно для фонов монограмм, печатных букв и параллельной гравировки. Фавориты Мика - 36 и 37. Самый маленький плоский гравер № 36, самый большой плоский гравер № 41.

Круглые граверы: Предпочтительно для неровных поверхностей, изогнутых букв и эффектов затенения. Фавориты Мика - 50 и 54 года.№ 50 - самая тонкая огранка, № 55 - самая большая огранка.

Квадратные граверы: Квадрат, вероятно, является наиболее широко используемым и может быть заточен как острие или долото. №1 - самый маленький квадрат, №1. 5 самых крупных.

Гравер для лепешек с конической формой Рекомендуется для тонкой работы, надписи шрифтом. №1 - самый маленький квадрат, №1. 2 самых крупных.

Ручки для гравера: Прочная древесина твердых пород, точеная и профилированная для удобного использования. Полуголовник, грибовидный.1-1 / 2 "x 1-1 / 4". Усиленная стальная обойма для надежного захвата гравировального станка и предотвращения раскалывания.

Гравировка и макет Белый: Layout White - уникальное покрытие на водной основе, разработанное для слесарей. Он быстро сохнет, образуя не глянцевую поверхность, которая легко принимает линии макета, выполненные карандашом или копировальной бумагой. Линии макета можно легко стереть и нанести повторно, не повреждая и не удаляя покрытие. Подходит для использования на всех типах металла и пластика. Он не содержит кремнезема, поэтому не затупит граверы или другие инструменты.Удаляется разбавленным бытовым раствором нашатырного спирта, очистителем для стекол или спиртом.

Молоток чеканочный, кованая сталь 1 дюйм с круглым концом для упрочнения, Ручка 9 дюймов

Начало гравировки на DVD , Ученик оружейника, серия , Джек Брукс

Гравер из углеродистой стали, Гравер # 36

Гравер из углеродистой стали, Гравер # 37

Гравер из углеродистой стали, Гравер # 38

Гравер из углеродистой стали, Гравер # 39

Гравер из углеродистой стали, Гравер # 40

Гравер из углеродистой стали, Гравер # 41

Гравер из углеродистой стали, гравер # 1

Гравер из углеродистой стали, гравер # 2

Гравер из углеродистой стали, гравер # 3

Гравер из углеродистой стали, Гравер # 1/0 onglette point

Гравер из углеродистой стали, Гравер # 1

Гравер из углеродистой стали, Гравер # 2 onglette point

Гравер из углеродистой стали, Гравер # 3 onglette

Гравер из углеродистой стали, Гравер # 4 onglette

Гравер из углеродистой стали, круглый гравер # 50

Гравер из углеродистой стали, круглый гравер # 51

Гравер из углеродистой стали, круглый гравер # 52

Гравер из углеродистой стали, круглый гравер # 53

Гравер из углеродистой стали, круглый гравер # 54

Гравер из углеродистой стали, круглый гравер # 55

Гравер из углеродистой стали, Гравер квадратный №1, о.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
