Принцип работы инвертора напряжения
Резервное электроснабжение >> Полезная информация >> Статьи >> Принцип работы инвер…
Инвертор напряжения (ИН, DC/AC converter) предназначен для преобразования электрической энергии, получаемой от источника постоянного тока в электрическую энергию переменного тока.
Эта технология применяется в различных сферах. Преобразователи работают как автономно, так и в составе сложных систем, предназначенных для обеспечения электрической энергией различных объектов. Востребованность инверторов связана с развитием технологий и появлением риска потери ценных данных и остановки оборудования при отключении питания.
В этой статье мы рассмотрим принцип работы инвертора напряжения с чистым синусом и отметим преимущества данной технологии. Вы узнаете об отличительных особенностях эксплуатации преобразователей от ведущих производителей.
Как работает инвертор напряжения с «чистым синусом»
Принцип работы такого инвертора напряжения выглядит следующим образом.
1. В результате предварительного преобразования формируется напряжение постоянного тока, близкое по значению к выходному синусоидальному напряжению. После этого энергия направляется на мостовой инвертор.
2. На мостовом ИН происходит преобразование постоянного напряжения в переменное. Его форма приближена к синусоидальной. Нужные характеристики достигаются за счет применения специального принципа управления транзисторами (многократной широтно-импульсной коммутации).
Принцип этой технологии заключается в следующем. На интервале каждого полупериода соответствующая пара транзисторов мостового ИН многократно коммутируется на высокой частоте. Длительность подачи импульсов варьируется по синусоидальному закону.
3. Высокочастотный фильтр нижних частот придает напряжению точную синусоидальную форму («чистый синус»).
Кроме описанной выше схемы существуют и другие принципы построения и работы инверторов.
Такое оборудование применяют реже, т. к. устройства имеют существенные недостатки по сравнению с инверторами с «чистым синусом».
Преимущества применения инверторов с «чистым синусом»
Начнем с того, что многие современные аппараты оснащают импульсными блоками питания. Для них форма напряжения не имеет значения. Присутствующие на рынке телевизоры, магнитофоны, зарядные устройства и некоторые другие виды техники будут одинаково хорошо работать при подключении к любому инвертору. На режим работы оборудования повлияет только действующее значение напряжения.
Однако существует большая группа приборов, которая либо совсем не будет работать при подключении к инвертору с прямоугольной/ступенчатой формой напряжения, либо будет работать, но при этом ухудшатся эксплуатационные характеристики и сократится срок службы. Некоторые виды техники могут в скором времени выйти из строя. В эту группу оборудования входят приборы с трансформаторными БП, некоторые LCD-телевизоры, синхронные электродвигатели, насосы и газовые котлы, применяемые в системах отопления, кондиционеры и другие используемые в промышленности и быту агрегаты.
Вывод: преобразователи напряжения с «чистым синусом» универсальны. Режим работы любого устройства, подключенного к такому инвертору, будет правильным и стабильным.
Особенности оборудования ведущих производителей
Основные лидеры рынка – Victron Energy и Out Back Power. Инверторы этих концернов распространены по всему миру и находят применение в различных сферах.
Работа инверторов обеспечивает резервное электроснабжение:
- загородных домов;
- фермерских хозяйств;
- банков;
- медицинских учреждений;
- передвижных лабораторий;
- транспортных средств;
- технических помещений;
- промышленных предприятий;
- коммерческих зданий и других объектов различного назначения.
Инверторные установки Victron Energy имеют ряд преимуществ:
- Надежность. Концерны применяют передовые технологии в процессе производства оборудования. Инверторы устойчивы к двукратным перегрузкам.
- Долговечность. Техника служит десятки лет.
- Простота введения в эксплуатацию. Подключение агрегатов происходит без каких-либо проблем.
- Удобство. Инверторы запускаются в автоматическом режиме. Работа не сопровождается образованием выхлопных газов. Устройства практически бесшумны.
- Большой набор полезных функций. При необходимости вы сможете добавить мощность к сети или генератору или подключить инверторы к альтернативным источникам энергии.
1 декабря 2016
ПредыдущаяСледующая
Все статьи
Инвертор мощный
Инвертор (преобразователь частоты) – это устройство, при помощи которого постоянный или переменный ток преобразуется в переменный заданной частоты. Под мощными инверторами понимаются преобразовательные устройства, способные продолжительное время обеспечивать высокий уровень выходного напряжения, который может достигать десятков киловольт, а также большую мощность – до десятков мегаватт. В конструкции большинства современных мощных инверторов предусмотрена возможность плавного или ступенчатого изменения частоты выходного напряжения, что делает их практически незаменимыми в качестве источников питания различных электроустановок, предусматривающих регулирование режимов работы путем изменения частотных характеристик питания. Сфера применения мощных преобразователей частоты довольно обширна. Их можно повсеместно встретить на электротранспорте, где они применяются для питания асинхронных электродвигателей, в металлургии, станкостроении и многих других отраслях промышленности.
НЕОБХОДИМА КОНСУЛЬТАЦИЯ?
Позвоните:
+7 (495) 730-73-62,
+7 (495) 730-73-63,
+7 (925) 517-34-27
или заполните простую форму
Мощные инверторы могут быть построены как на основе тиристорных ключей, так и на IGBT-транзисторах. Современные мощные преобразователи на IGBT-транзисторах способны работать при напряжениях свыше 1000 В и обеспечивать выходную мощность более 5 кВт. Они применяются для управления асинхронными электродвигателями, в сварочных аппаратах и источниках бесперебойного питания большой мощности. Ниже в качестве примера приведена схема мощного инвертора на IGBT-транзисторах, который широко применяется на электротранспорте.
На вход трансформатора Trafo1 подается питающее напряжение контактной сети, которое при помощи диодного моста Bridge1 выпрямляется, сглаживается конденсаторами C1 и C2, а затем подается на вход инвертора, построенного на базе IGBT-транзисторов VT1, VT2 и VT3. Результирующее трехфазное напряжение требуемой частоты снимается с вторичных обмоток трансформаторов Tr1, Tr2 и Tr3.
Тиристорные преобразователи частоты, используемые в качестве источников питания промышленных электроустановок, обладают еще большей мощностью, которая может достигать нескольких мегаватт, а также рабочие напряжения в десятки киловольт. Мощные тиристорные инверторы часто строятся по мостовой схеме:
Постоянное напряжение подается на вход. Далее схема управления инвертором открывает сначала тиристоры VD1 и VD4. Одновременно с этим происходит заряд емкости Ск до определенного значения. Далее управляющая схема открывает тиристоры VD2 и VD3, а тиристоры VD1 и VD4 за счет разряда конденсатора закрываются. Таким образом, в результате работы управляемых тиристорных ключей, обеспечивается необходимая частота напряжения Uвых.
Мощные инверторы на IGBT-транзисторах имеют высокий коэффициент полезного действия, а также обеспечивают очень плавную регулировку частоты выходного напряжения, и поэтому прекрасно подходят для питания асинхронных двигателей. Однако по сравнению с тиристорными преобразователями напряжения они дороже, а максимально достижимые мощности и напряжения у них ниже.
Работая в условиях высоких напряжений и токов, практически все схемотехнические элементы мощных преобразователей частоты испытывают большие нагрузки. Именно поэтому требования, предъявляемые к ним с точки зрения надежности и долговечности, очень высоки. Это в полной мере относится к фильтровым и демпферным конденсаторам, которые используются в самых различных схемах мощных инверторов. К сожалению, старые типы электрических емкостей, выпускающиеся нашей промышленностью, подвержены частым пробоям, что ведет к необходимости их периодической замены, и поэтому производители мощных инверторов стремятся использовать в своих новых разработках современные конденсаторы, для которых не страшны высокие нагрузки.
Завод «Нюкон» специализируется на выпуске именно таких силовых конденсаторов. Используя новейшие технологии и наиболее передовые разработки в области создания конденсаторов, специалистам нашего предприятия удалось достичь очень большой надежности выпускаемой продукции и высоких показателей объемной плотности энергии. Силовые конденсаторы «Нюкон» отличаются компактностью, что положительно сказывается на размерах инверторов, и при этом имеют широкий спектр рабочих напряжений. Их исключительная надежность обеспечивается применением технологии локализованного управляемого самовосстановления. Суть ее такова: конденсатор состоит из десятков тысяч ячеек, каждая из которых снабжена своим собственным предохранителем. В том случае, если происходит пробой, то страдает только одна из них, а все остальные по-прежнему исправно выполняют свою функцию. Следствием этого является значительное увеличение срока службы конденсаторов, а также существенное снижение эксплутационных издержек мощных инверторов. Следует также отметить, что емкость силовых конденсаторов «Нюкон» снижается весьма незначительно: в конце срока службы приборов она составляет как минимум 98% от изначальной.
Для того чтобы обеспечить высокий уровень надежности мощных инверторов, многие российские производители закупают силовые конденсаторы у иностранных фирм. При этом далеко не всегда обеспечиваются приемлемые сроки поставки, к тому же приходится проходить процедуру таможенного оформления. На сегодняшний день завод «Нюкон» – единственное предприятие в стране, продукция которого ни в чем не уступает зарубежным аналогам, что подтверждается многочисленными международными сертификатами. При этом наши клиенты всегда могут быть уверены в том, что все их пожелания будут в максимальной мере учтены, а поставки будут осуществлены в наиболее короткие сроки.
НЕОБХОДИМА КОНСУЛЬТАЦИЯ?
Позвоните:
+7 (495) 730-73-62,
+7 (495) 730-73-63,
+7 (925) 517-34-27
или заполните простую форму
Что делает инвертор и как он помогает вашей солнечной системе
7 декабря 2020 г.
Что такое инвертор?
А силовой инвертор является ключевой частью солнечного оборудования, и в отличие от солнечных панелей, которые интуитивно понятны, инверторы звучат так, как будто вам нужно вернуться на урок физики в средней школе. Понимание того, как работает инвертор мощности, требует осмысления слов «мощность» и «инвертор».
Что делает инвертор?
Чтобы ответить на этот вопрос, мы можем обратиться к приведенному выше определению того, что такое инвертор. Вообще говоря, смысл солнечной панели состоит в том, чтобы вырабатывать электричество за счет возобновляемой, безграничной энергии солнца. Это «сила». Но как вы получаете энергию от солнечной панели для ваших приборов?
Инвертор. Его основная функция заключается в «преобразовании» энергии батареи в переменный ток. Если вы знакомы с автомобильными аккумуляторами, инвертор, в конце концов, не будет вас пугать.
Постоянный ток
Ваша батарея, будь то морская батарея, автомобильная батарея или батарея, разработанная для вашей солнечной системы, будет давать вам энергию через постоянный ток, но этот ток бесполезен для бытовых приборов. Его необходимо преобразовать для типа тока, который мы используем: AC (переменный ток).
Зарядное устройство
Некоторые инверторы поставляются с зарядные устройства , полезная функция для всех, у кого также есть доступ к береговому питанию. Если вы подключены к сети, вы сможете заряжать аккумуляторы просто с помощью инверторного зарядного устройства.
Автоматический переключатель ввода резерва
Инверторы мощности включают в себя переключатель, который автоматически переводит (на самом деле, преобразует) мощность постоянного тока от батареи в полезный переменный ток. После того, как кабели батареи создадут соединение между батареей и силовым инвертором, переключатель «вкл.» запустит передачу энергии.
Подключение инвертора к аккумулятору
Чтобы подключить инвертор к батарее, вы просто используете кабель инвертора батареи и соедините с положительной (красной) и отрицательной (черной) клеммами на инверторе. Кабели легко вкручиваются, поэтому они плотно сидят на месте.
Как работает инвертор?
Силовое электронное устройство или схема, которая преобразует постоянный ток (DC) в переменный ток (AC), известно как силовой инвертор или инвертор. Он не производит никакой мощности. Питание обеспечивается источником постоянного тока, таким как батареи и выпрямители. Конкретное устройство или схема определяют входное напряжение, выходное напряжение и частоту, а также общую мощность. Обычно батареи хранят энергию в постоянном токе, но бытовой технике, которую мы используем, нужен переменный ток, что делает инвертор важным компонентом солнечной системы.
Для чего используется инвертор?
С помощью инвертора мощности вы можете использовать все виды оборудования, работающего от сети переменного тока, включая электрические светильники, кухонные приборы, микроволновые печи, электроинструменты, телевизоры, радиоприемники, ноутбуки и т. д. Когда и где бы вам ни понадобилось портативное питание, все вам нужно подключить устройства переменного тока к инвертору после подключения его к батарее.
Какие существуют типы солнечных инверторов?
Основные виды 9Солнечные инверторы 0007 , которые также доступны через Renogy, представляют собой инверторы с чистой синусоидой и модифицированной синусоидой.
Что такое чистый синусоидальный инвертор?
Инверторы с чистой синусоидой выдают напряжение в виде синусоид. Инверторы с чистой синусоидой способны производить более чистое, плавное, тихое и более надежное электричество для работы приборов и электроники без помех.
Что такое модифицированный синусоидальный инвертор?
В чисто синусоидальных инверторах мощность переменного тока, вырабатываемая инвертором, очень точно соответствует реальной синусоидальной волне. В модифицированных синусоидальных инверторах полярность резко меняется с положительной на отрицательную. Глядя на волну, она имеет ступенчатый квадратный рисунок, где полярность меняется взад-вперед. Эта изменчивая волна может негативно повлиять на более тонкое и чувствительное оборудование. Если у вас есть медицинское оборудование, которое необходимо запитать, например аппарат CPAP, вы не сможете использовать модифицированный синусоидальный инвертор.
Солнечные инверторы какого размера мне нужны для моей системы?
Как и солнечные панели, инверторы оцениваются в ваттах и бывают разных размеров. Поскольку ваш солнечный инвертор преобразует электричество постоянного тока, поступающее от панелей, ваш солнечный инвертор должен иметь возможность обрабатывать всю мощность, которую производит ваш массив. Размер вашего инвертора должен быть аналогичен номинальному постоянному току вашего система солнечной энергии. Поэтому, если вы устанавливаете систему мощностью 1000 Вт, вам следует приобрести инвертор мощностью около 1000 Вт. Чтобы определить размер вашей системы, мы рекомендуем использовать Калькулятор солнечной батареи.
Что мне нужно, чтобы инвертор с чистой синусоидой работал?
• Приборы с двигателями переменного тока: микроволновые печи и холодильники
• Медицинское оборудование, такое как аппараты CPAP с увлажнителями
• Чувствительная электроника
• Лазерные принтеры
• Новые телевизоры
• Приборы с электронными таймерами или цифровыми часами
Каковы плюсы и минусы использования инвертора с чистой синусоидой?
Плюсы:
• Работает с большинством бытовых приборов: Чистые синусоидальные инверторы способны производить более чистое, плавное, тихое и более надежное электричество для работы приборов и электроники без помех.
• Более высокая эффективность: Поскольку инверторы с чистой синусоидой свободны от каких-либо искажений, они потребляют меньше энергии и являются наиболее эффективными инверторами.
Минусы:
• Больше денег авансом: Основным недостатком использования чисто синусоидального инвертора является то, что это больше денег авансом. Инверторы с чистой синусоидой стоят от 150 до 900 долларов. Модифицированные синусоидальные инверторы обычно стоят от 50 до 600 долларов.
Заключение
Солнечные инверторы, возможно, не самый интересный компонент солнечной установки, но они имеют решающее значение для защиты вашей системы. Высокого качества инверторы с чистой синусоидой , доступный через Renogy, сохраните ваши основные приборы и технологии в безопасности и зарядите их в автономной настройке, у Renogy есть гарантия лучшего качества и отличное послепродажное обслуживание, кроме того, вы можете узнать, как устранять неполадки вашего инвертора с помощью огромного количество видеороликов по устранению неполадок на Renogy.
Если вам нужно узнать больше солнечных знаний, проверьте наш прочие сопутствующие товары :
Солнечные панели 101: руководство для начинающих
Сколько ватт потребляет дом
Увеличивают ли солнечные панели стоимость дома
насколько эффективны солнечные панели
Срок службы солнечных батарей
Сколько солнечных панелей мне нужно

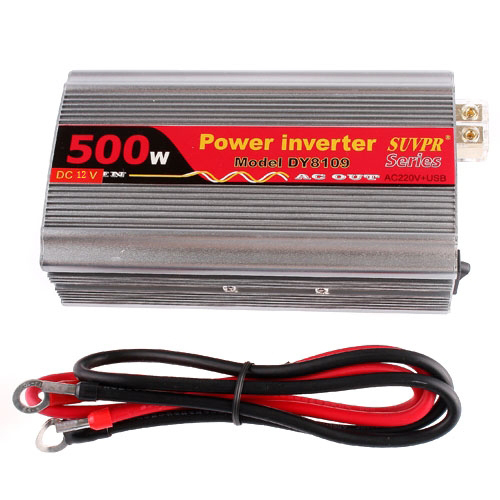

Что такое инвертор мощности
от 4 ноября 2021 г.
Автомобильные аккумуляторы мощные. В конце концов, они должны быть такими, чтобы стартеры запускались, кондиционеры работали, а все фары и электроника внутри вашего автомобиля были под напряжением. Однако мы полагаемся на наши автомобильные аккумуляторы не только для движения автомобиля. Если вы когда-либо подключали свой мобильный телефон к прикуривателю автомобиля, вы использовали […]
Автомобильные аккумуляторы мощные. В конце концов, они должны быть такими, чтобы стартеры запускались, кондиционеры работали, а все фары и электроника внутри вашего автомобиля были под напряжением. Однако мы полагаемся на наши автомобильные аккумуляторы не только для движения автомобиля. Если вы когда-либо подключали свой мобильный телефон к прикуривателю автомобиля, значит, вы использовали автомобиль для получения этой энергии.
Если вы когда-нибудь задумывались о логистике подключения ноутбука, игровой приставки или даже небольшого холодильника, вы не одиноки. Знаете ли вы, что вполне возможно питать эти предметы от аккумулятора вашего автомобиля?
Однако этот процесс сложнее, чем просто подключить предмет к зажигалке и надеяться, что он сработает. Из-за различий в электрическом токе, обеспечиваемом аккумулятором и потребляемом этими элементами, вам потребуется специальный инструмент для такого преобразования. Этот инструмент, инвертор , может помочь в этом.
Давайте посмотрим, как работают преобразователи мощности, зачем они вам нужны и как их безопасно подключить, чтобы ваша электроника или инструменты оставались включенными и работали.
Что такое инвертор?
Инвертор мощности преобразует постоянный ток (DC) в переменный ток (AC). Аккумулятор вашего автомобиля использует постоянный ток для питания ваших электрических компонентов; много бытовой электроники, напротив, используют переменный ток. Инвертор мощности позволяет вам управлять этими устройствами с помощью энергии вашего автомобиля, превращая ее в ток, который вы можете использовать.
В дополнение к использованию автомобильных аккумуляторов для получения энергии, силовые инверторы часто используются для «автономного» проживания; инверторы большей мощности подключаются к батареям и солнечным батареям для питания основных приборов.
Зачем мне инвертор?
Аккумулятор в вашем автомобиле подает ток в одну цепь в одном направлении. Вот почему мы называем это «постоянным током». Между тем, переменный ток обеспечивает большую мощность, чем обычно обеспечивает постоянный ток.
Если вы планируете использовать электронику, такую как DVD-плееры, игровые приставки, портативные компьютеры или другие инструменты или устройства в своем автомобиле, грузовике или доме на колесах, вам потребуется инвертор мощности.
Какой тип инвертора я использую?
Доступны силовые инверторы различных размеров. Общие варианты включают модели мощностью 1000 Вт, 3000 Вт и 5000 Вт. Многие пользователи выбирают вариант мощностью 3000 Вт из-за его гибкости. Этот инвертор позволяет питать стандартные небольшие электроприборы. Для больших нужд может потребоваться больше мощности.
Преобразователи питания могут быть достаточно маленькими для подключения к прикуривателю. Вы также можете найти устройства, которые достаточно большие, и для них требуется специальное место в задней части багажника, пока они не потребуются.
Инверторы мощности также доступны как с чистой синусоидой, так и с модифицированной синусоидой. Чистые синусоидальные волны могут обеспечить лучшую точность воспроизведения тока, чем модифицированные, но часто по более высокой цене. Модифицированные синусоидальные инверторы имеют пониженную эффективность и часто более доступны по цене, но есть некоторые устройства, такие как телевизоры, которые они не могут питать.
Как использовать инвертор?
В зависимости от модели вашего инвертора и того, что вы собираетесь с ним запускать, использование вашего инвертора выглядит по-разному. Для электрических нагрузок до 200 Вт вы, вероятно, можете подключить инвертор мощности к прикуривателю автомобиля. Общие устройства с таким питанием включают:
- Портативные компьютеры
- Небольшие электроинструменты
- Большинство небольших бытовых приборов
- Небольшие (13 дюймов) телевизоры
Для больших потребностей в энергии или для нескольких предметов одновременно может потребоваться подключение инвертора напрямую к аккумулятору. . Если вы хотите питать нагрузку более 200 Вт, инвертор следует подключать напрямую к аккумулятору, чтобы обеспечить безопасную работу.
Разряжают ли инверторы автомобильные аккумуляторы?
Краткий ответ: Да.
Длинный ответ, конечно, сложнее. Если предположить, что аккумулятор полностью заряжен и находится в хорошем состоянии, вполне возможно, что инвертор мощностью 400 Вт можно использовать без запуска автомобиля в течение примерно часа, прежде чем аккумулятор полностью разрядится.
Чтобы узнать, как долго батарея может работать с любым данным преобразователем мощности, вам нужно немного посчитать:
Разделите используемую мощность (400 Вт) на напряжение вашей батареи (12 В), чтобы узнать, сколько ампер потребляет инвертор. 400 ватт разделить на 12 вольт это 33,33 ампера. Инверторы могут преобразовывать энергию только на уровне около 9Но эффективность 0%. Инвертор , на самом деле , потребляющий 37 ампер.
Типичные автомобильные аккумуляторы имеют резервную емкость около 80 минут (80 минут при 25 амперах). Если вы потребляете 37 ампер с инвертором 400 Вт, вы полностью разрядите аккумулятор примерно за 54 минуты: ((80 минут x 25 ампер)/37 ампер = 54 минуты.)
По этой причине это хорошая идея. при использовании инвертора мощности для включения двигателя автомобиля каждые 30 минут, чтобы поддерживать заряд аккумулятора.
Какие функции нужны моему инвертору?
То, что вам нужно для вашего инвертора, зависит от того, для чего вы планируете его использовать, но некоторые стандартные функции могут сделать использование ваших устройств более удобным. Доступны несколько моделей инверторов мощности с несколькими бытовыми розетками на 120 В переменного тока, что полезно для одновременного питания нескольких устройств.
Еще одна полезная функция инверторов — порт USB. Это позволяет заряжать мобильный телефон или другие устройства с помощью инвертора мощности.
Для тяжелых условий эксплуатации, таких как тяжелые электроинструменты или несколько единиц оборудования, ищите преобразователь мощности, который позволит вам легко подключить или зафиксировать аккумулятор вашего автомобиля.
Общие функции безопасности, которые следует учитывать при покупке силового инвертора, включают высокоскоростные вентиляторы для охлаждения устройства, тепловую защиту и защиту от перенапряжения. Улучшения качества жизни, такие как сигнализация низкого заряда батареи или светодиодный индикатор, также могут помочь вам защитить как батарею, так и ваши устройства.
Где я могу найти инвертор?
Если вы решили, что использовать автомобильный аккумулятор для питания электронных устройств, инструментов и других приборов во время вашего следующего похода или приключения кажется удобным, следующим шагом будет поиск инвертора мощности.
