Как сделать простой инвертор 12-220 В мощностью 2500 Вт частотой 50 Гц своими руками

Инвертор предназначен для получения 220-вольтового переменного напряжения из невысокого постоянного. Подключается к любому 12-вольтовому источнику, в т.ч. к автомобильному аккумулятору через гнездо прикуривателя. Мощность нагрузки может достигать 2500 Вт и лимитируется преимущественно мощностью выходного трансформатора и нагрузочной способностью гнезда прикуривателя.

Инвертор интересен тем, что:

• прост со схемотехнической точки зрения;
• требует минимальной наладки;
• собирается из доступных компонентов.

Электрическая схема инвертора

В качестве ключевого компонента устройства использован интегральный управляемый мультивибратор СD4047BD с элементами подстройки частоты следования генерируемых импульсов, силовая часть собрана на спаренных полевых транзисторах. Для получения выходного напряжения 220 В использован повышающий трансформатор, входы первичных обмоток которого подключены непосредственно к выводам D (стокам) силовых транзисторных сборок.

Силовые оконечные каскады А собраны на спаренных полевых транзисторах. Схема оконечного каскада показана далее.

200-омные резисторы в цепи затвора обеспечивают выравнивание токов по отдельным транзисторам.

Электронные компоненты, используемые в устройстве

Для сборки схемы необходимы:

• микросхема CD4047BD управляемого мультивибратора – http://alii.pub/5xga2j
• три резистора 220 Ом мощность 0,25 Вт – http://alii.pub/5h6ouv
• электролитический конденсатор на 1000 мкФ – http://alii.pub/5n14g8
• керамический конденсатор на 47 нФ – http://alii.pub/5n14g8
• переменный резистор на 12 кОм – http://alii.pub/5o27v2
• четыре мощных полевых транзистора IRFZ44N – http://alii.pub/5ct567
• четыре резистора 200 Ом мощность 0,25 Вт – http://alii.pub/5h6ouv
• повышающий трансформатор с коэффициентом трансформации 20.

Особенности сборки и настройки схемы инвертора

Компоненты слаботочной части схемы рекомендуется монтировать на печатной плате-«слепыше». Для установки микросхемы мультивибратора целесообразно применить 14 или 16 контактную монтажную колодку.

Полевые транзисторы силовых модулей «А» устанавливаются в одни или два ряда на медном или алюминиевом радиаторе. В случае рядной установки его функции вполне может выполнять брусок длиной порядка 10 см и сечением 1,5 х 1,5 см, в котором сверлятся и нарезаются отверстия для крепления транзисторов «под винт».

Часть схемы собирается навесным монтажом.

Трансформатор взят от сломанного источника бесперебойного питания.

Припаиваем плату к транзисторам.

При настройке схемы переменным резистором частота генерации импульсов устанавливается на 50 Гц.

Наблюдается некоторое отличие формы выходного напряжения от синусоидального, т.к. мультивибратор CD4047BD генерирует прямоугольные импульсы, фронты которых частично сглаживаются трансформатором. Повышенный коэффициент нелинейных искажений не имеет значения для основной массы нагрузок.

Смотрите видео

Как сделать простой инвертор 12В – 220В 50Гц – https://sdelaysam-svoimirukami. ru/3767-prostoy-invertor-12v-220v-50gc.html

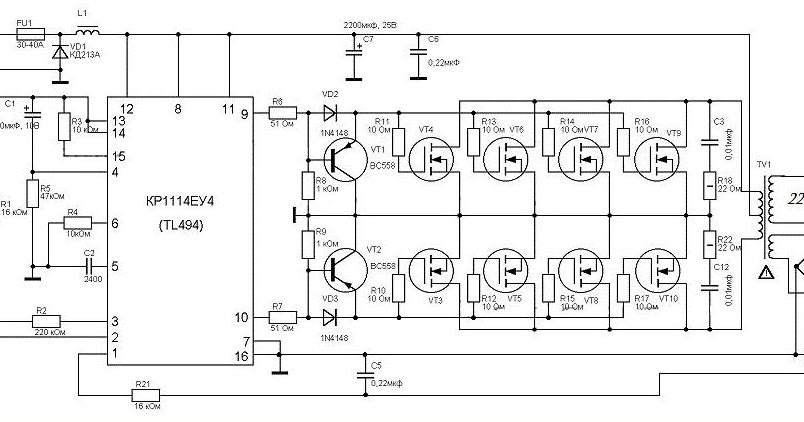

ПРОСТОЙ И МОЩНЫЙ ПРЕОБРАЗОВАТЕЛЬ 12-220

Самодельные инверторы    Такой вариант преобразователя напряжения можно использовать для самостоятельного повторения. Основное достоинство – надежная работа, простота ну и разумеется мощность. Многие, кто увидят схему, наверняка не поверят, что такой простой инвертор может отдавать такую мощность, но на самом деле это так. К стати о мощности, в ходе испытаний удалось получить скромные 200 ватт от источника 12 Вольт, но разумеется это не предел, инвертор может работать и от напряжения 24 вольт, при этом без каких-либо замен в схеме, в этом случае чистая мощность на выходе будет в районе 300 ватт, но и это не предел – мощность можно поднять до 500 ватт! И это вполне реальные показатели.   Схема преобразователя 12-220    Схема довольно часто встречается в сети, на некоторых ресурсах замечал ошибки, поэтому в лишний раз предоставлю полностью РАБОЧИЙ вариант преобразователя. Инвертор работает точно так, как и любой другой двухтактный преобразователь. Дополнительных генераторов частоты он не содержит, силовым звеном в схеме являются мощные N-канальные полевые ключи работающие по принципу мультивибратора.    Работая на определенной частоте в первичной обмотке импульсного трансформатора образуется переменное напряжение высокой частоты, а дальше все согласно методу индукции.    Ключи в ходе работы перегреваются, поскольку КПД схемы не на высоком уровне (не более 65%), следовательно, ключи обязательно установить на теплоотводы, при этом не забывать про слюдяные прокладки.    Трансформатор можно не мотать, а взять готовый, от компьютерного блока питания, при этом подойдут ЛЮБЫЕ трансформаторы от любого блока питания, не зависимо от марки и даты изготовления блока.   Видео работы преобразователя    Стабилитроны в схеме желательно на 1 ватт с напряжением стабилизации 12-15 Вольт, нужны они для стабилизации напряжения на затворах ключей, иначе есть опасность перенапряжения, а как мы знаем, полевые транзисторы управляются напряжением и повышение допустимого напряжения на затворе может привести к выходу из строя транзистора. Диоды – любые быстрые и ультрабыстрые диоды с током 1 Ампер и более, можно из доступных диодов использовать UF4007, HER107, HER207, HER307, MUR460, BYV26 и т.п. Расчеты под трансформатор не предоставлю, поскольку наилучший вариант использовать готовый трансформатор от компьютерного блока питания. Поделитесь полезными схемами КИТАЙСКИЙ ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ 1000 ВТ    Полный обзор мощного китайского преобразователя 12-220 1000 ватт. Испытания инвертора, разборка и осмотр печатной платы с деталями. САМОДЕЛЬНЫЙ ПЛЕЕР НА МИКРОКОНТРОЛЛЕРЕ    Хочу предложить вашему вниманию простейший способ изготовления самодельного WAV – плеера. Данный аудиоплеер собран на микроконтроллере AVR ATtiny85 но можно использовать также применить ATtiny25/45/85. У микроконтроллеров этой серии всего восемь ножек и два ШИМ (Fast PWM) с несущей 250kHz. Для управления картой памяти достаточно припаять 6 проводов – два для подачи питания и четыре сигнальные.  ФМ УСИЛИТЕЛЬ    Делаем качественный полуваттный передатчик с усилителем, для передачи аудиосигнала на FM радиовещательный приёмник. ПОВЫШЕНИЕ МОЩНОСТИ ИНВЕРТОРА    Практика умощнения инверторов 12-220 – повышение мощности готовых промышленных схем преобразователей. ПРЕОБРАЗОВАТЕЛЬ НА ПОЛЕВЫХ ТРАНЗИСТОРАХ     Основа преобразователя – задающий генератор на частоту 100Гц, который построен на микросхеме TL494. Драйвер построен на транзисторах.  –> Ремонт блоков питания компьютера Ремонт компьютеров различной степени сложности осуществить  сложно Как ленточные конвейеры облегчают работу шахты? Ленточные конвейеры — это профессиональные рабочие устройства, которые используются во многих отраслях промышленности и хозяйства.  Как самостоятельно сделать угольную маску? В период, когда пандемия коронавируса бушует по всему миру, каждый хочет защититься от опасных вирусов. Особенности зимней стройки Строительство обычно проводится в теплое время года. Однако кто сказал, что строить зимой нельзя? Что собой представляет сварочный инвертор Сегодня сварку активно используют не только для строительных и монтажных процедур, но и при выполнении различных бытовых работ. Игровые автоматы Плей Фортуна Для любителей азартных игр на просторах интернета представлены много игровых площадок, удовлетворяющих требования своих игроков. Что делать если зависает компьютер Постепенное снижение работоспособности и производительности компьютера – одна из наиболее частотных проблем, с которой сталкиваются пользователи любого ПК. Gaminator Slot — игровые автоматы бесплатно Несмотря на большой ассортимент игровых автоматов, наибольшей популярностью пользуются Гаминаторы. Для тех, кто любит и знает мир спорта — полная версия Вулкан ставка на спорт Отличные знания спортивных игр и событий могут значительно улучшить финансовое положение. Для этого существуют букмекерские конторы, где можно воспользоваться опытом прогнозирования в спорте и заработать. Игровые автоматы на деньги в 2020 году Очень много игроков уже давно просиживают вечера в казино-онлайн.

Как сделать схему инвертора

6 месяцев назад 11 месяцев назад Фарва Навази

5312 просмотров

Введение

Существует несколько способов создания инвертора, когда инженеру необходимо преобразовать постоянный ток в переменный. Поэтому мы решили попробовать создать инвертор из 12-вольтовой батареи. Мы можем получить 220 В переменного тока на выходе всего 12 вольт. В результате для схемы может потребоваться большое количество компонентов для повышения напряжения. Нет, схема настолько проста, что требуется всего несколько компонентов. Но как это сделать? Ответ на этот вопрос мы узнаем по мере прохождения схемы. В результате в этом уроке мы увидим, как сделать схему инвертора.

Основной функцией инвертора является преобразование электроэнергии постоянного тока в мощность переменного тока. Коммунальное предприятие может поставлять электроэнергию переменного тока в дома и компании; системы переменного тока или цепи батарей хранят только энергию постоянного тока. Кроме того, практически все бытовые приборы, а также другое электрооборудование могут работать от сети переменного тока.

Получите купон на 50 долларов для заказа печатных плат и печатных плат: от изготовления до сборки, от 1 до 14 слоев, PCBGOGO обладает достаточным опытом, чтобы удовлетворить все ваши потребности. Прототип печатной платы на PCBGOGO прямо сейчас, попробуйте.

50$ Coupon PCBGoGo

Hardware Components

The following components are required to make the Inverter Circuit

S.No	Components	Value	Qty
1	IC	CD4047	1
2	MOSFET	IRFZ44	2
3	Центр TAVED TRANFRENSER	12-12-012V 9004V	.0042	1
4	Potentiometer	100KΩ	1
5	LED		1
6	Capacitors	1000µF, 10nf	1
7	Резисторы	300K, 1K, 220	1, 1, 2
8	Питание	. 0085	1

CD4047 PINOUT

для подробного описания расписной работы, функций размерных и спецификаций Загрузка DataShieft of CD4047

ICRENTER. Инвертор на 220 вольт с помощью нескольких компонентов, таких как потенциометр, конденсаторы и резисторы. Контакты 10 и 11 используются для сбора выходных данных. Вы можете получить переменный диапазон выходного импульса на контактах 10 Q и 11 Q’, регулируя значение переменного резистора. N-канальные полевые МОП-транзисторы, стоковые выводы которых подключены к трансформатору, получают этот выходной сигнал. Когда проводные полевые МОП-транзисторы управляются чередующимися прямоугольными импульсами, вторичная обмотка толкается, создавая переменное магнитное поле. Это магнитное поле теперь индуцируется в основной обмотке трансформатора, что приводит к высокому переменному напряжению.

Применение и использование

• Для любых цепей переменного тока, требующих преобразования низкого напряжения постоянного тока
• Эта цепь также может использоваться в системах освещения.
• Вы можете использовать это в различных схемах индикации, работающих от сети переменного тока.

Похожие сообщения:

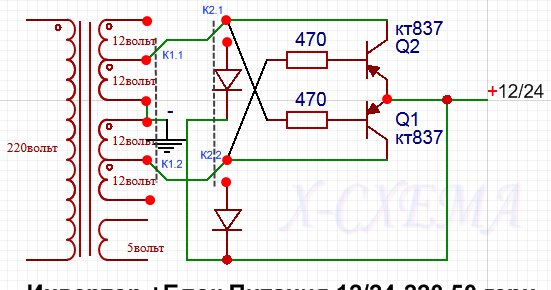

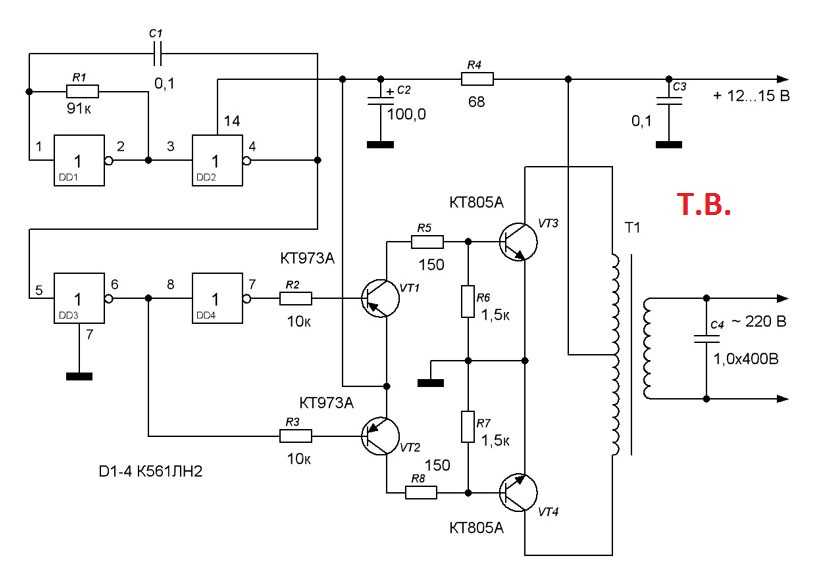

Как собрать преобразователь постоянного тока в переменный

Инвертор мощности — это устройство, которое может преобразовывать источник постоянного тока (обычно от батареи) в переменный ток высокого напряжения (110–220 В).

Инверторы мощности

обычно используются для создания резервного источника питания от комплекта 12-вольтовых батарей на случай отключения электроэнергии. Они также используются в системах, где электроэнергия обеспечивается солнечными панелями или ветряными генераторами. Силовые инверторы также являются важной частью источников бесперебойного питания.

Как работают инверторы мощности

Инверторы мощности варьируются от простых самодельных схем, использующих несколько транзисторов и трансформатор, до дорогих коммерческих устройств, использующих микроконтроллеры для генерации синусоидальных волн ШИМ.

Важно рассчитать ток, который может обеспечить инвертор. В противном случае инвертор мощности не сможет обеспечить достаточный ток для питания ваших устройств. Для этого найдите номинальную мощность инвертора в ВА и номинальное напряжение. Например, если мощность инвертора на выходе составляет 100 ВА и 110 В, выходной ток будет 100 ВА / 110 В = 0,9 А.

ПРЕДОСТЕРЕЖЕНИЕ: Этот проект предполагает работу с высоким напряжением. Этот проект следует создавать только в том случае, если вы обучены работе с высоковольтной электроникой. Невыполнение этого требования может привести к возгоранию, травмам или даже смерти.

Как собрать инвертор

Мы собираемся построить инвертор, который получает питание от 12-вольтовой батареи и выдает переменный ток 110/230 В. Схема показана на блок-схеме ниже.

Вот принципиальная схема:

Генератор 50 Гц обеспечивается таймером 555. Транзистор Q1 представляет собой инвертирующий транзистор, обеспечивающий фазовый сдвиг на 180º.

Частота регулируется потенциометром R5. Его можно установить на 50 Гц или 60 Гц.

К выходу таймера 555 подключена полумостовая схема MOSFET. Транзисторы MOSFET включаются и выключаются прямоугольным сигналом, генерируемым таймером 555.

Я обнаружил, что полевые МОП-транзисторы должны быть типами с низким Rds, такими как МОП-транзистор IRF540 или МОП-транзистор IRLZ44. Для них также понадобится теплоотвод.

Стоки МОП-транзисторов подключены к сторонам +12 В и -12 В сетевого трансформатора Т1. Поскольку T1 является индуктивной нагрузкой, нам нужно иметь два обратноходовых диода (D1 и D2), чтобы предотвратить всплески обратной ЭДС, которые могут убить МОП-транзисторы.

Размер сетевого трансформатора и величина тока, который может быть получен от батареи, определяют доступную мощность переменного тока. Но в целом, если у вас есть трансформатор 100 ВА, 110 В, то вы сможете приблизиться к 100 ВА / 110 В = 0,9.О. Это близко только потому, что КПД трансформатора, вероятно, будет около 70%, поэтому в действительности выходной ток будет ближе к 0,63 А.
