Инвертор торус: Фирменный магазин ТОРУС. Сварочное оборудование ТОРУС с доставкой по всей России

alexxlab | 16.01.2019 | 0 | Разное

Содержание

Сварочный инвертор ТОРУС-250 ЭКСТРА – цена и отзывы сварщиков

Отзывы сварщиков о сварочном аппарате

Cегодня рассмотрим сварочный аппарат Торус – первый сварочный аппарат отечественного производства, который мы рассматриваем на сайте Сварка-мастер. До этого в «Магазине отзывов» собраны аппараты преимущественно китайского производства, хотя и встречаются чистокровные немцы, в чем вы сами можете убедиться, «полистав» страницы магазина. Считаем, что это большое упущение и в будущем по возможности предоставим вашему внимания отзывы и об отечественной технике в том числе.

Чтобы понять, что собой представляет сварочный Торус рассмотрим два взгляда (две точки зрения) на данный продукт: продавцов и сварщиков, которые уже имели удовольствие инвертором варить. Сравнить эти две позиции вы сможете сами и сделать соответствующие выводы тоже.

Позиция продавца Валерия Денисова:

Аппарат создан работать 24 ч/сутки, в три смены, вахтенными сварщиками и прочими, которые пользуются не своим оборудованием и это нужно все выдерживать. Плюс выдерживать просадку напряжения до 160В или перепады до 275В. Плюс длинные сварочные концы по 200 м, если надо. Плюс поджиг и стабильную дугу при работе с любыми электродами.

Нашими аппаратами работают, как правило строители. Это известные КРОСТ, ПИК-группа, Сити ХХI век и др. Так же есть и военка, типа Уралвагонзавод. Якутам наши аппараты полюбились, работать по морозу до -50С, не каждый аппарат сможет.

По схемотехнике подробностей я вам не скажу, не силен в электронике. Если кратко. Могу сказать, что управление выполнено на обычной логике без применения микропроцессора. Применена блочная система сборки, туннельным методом, порядка шести-семи самостоятельный отдельных модулей, а не на одной плате, в отличии от большинства других аппаратов, что ухудшает технологичность сборки, увеличивает затраты, но в разы улучшает ремонтопригодность. Примечательным фактом служит отсутствие разъемов. Все соединения на пайке. Это тоже увеличивает себестоимость, но при этом увеличивается «живучесть» аппарата. Разъемы, в конце-концов имеют свойство окисляться. Все это и другое, в комплексе, дают возможность сварочному аппарату Торус иметь долгую жизнь в разных условиях эксплуатации.

Это не Китай. Компании ООО «ТОР» 25 лет. И все изделия, выпускаемые за этот период собственной разработки: и производства и сборки в России (г.Москва).

Вся линейка сварочных Торус сделана на одной схемотехнике. Поэтому, четкого разделения на проф. и бытового исполнения нет. Есть аппараты с меньшей или большей мощности. Разделяется на рабочую линейку и проф.

Позиция сварщиков (Торус 250):



Достоинства:

Варит хорошо, надежный, характеристики отменные, глубокий провар, стабильная дуга, запас тока большой, шов равномерный, без подрезов и кратеров, выкручивать ручку сварочного тока более чем на половину не приходилось, работает при очень низком напряжении сети в деревне,  варим им постоянно, все классно и т.д. и т.п. Сварка Торусом замечательная, учитывая его вес и мощность – это один из лучших сварочников!

Недостатки:

Варит хорошо, пока не начинаются проблемы с ремонтом. Когда сняли корпус для ремонта, оказалось, что инвертор сделан «на коленке», появилось ощущение кустарности производства. Маркировка на микросхемах задающего генератора стерта наждаком, что осложняет ремонт. Отсутствуют схемы. Схемотехника оставляет желать лучшего, Требуется защита от осадков, нет защиты поляризованных транзисторов.

Основная причина возникновения неисправностей: если брызги воды попадают в аппарат (по вине сварщика) он сгорает по причине короткого замыкания на корпус. Еще одна проблема: вентилятор гонит воздух через весь инвертор, вследствие чего горят транзисторы. Вместе с воздухом на транзисторах оседает пыль, при работе в помещениях с высокой влажностью пыль становится проводником… Эту проблему производитель мог бы обойти более удачной компоновкой.

если вовремя чистить от пыли и оберегать сварочный аппарат Торус от влаги он может прослужить вам долгое время.

Есть опыт? ПОДЕЛИТЕСЬ на вкладке «Отзывы», или задайте вопрос — получите ответ от опытных сварщиков.

торус

АКЦИЯ!!! Сварочный инвертор Торус 255 Профи (НАКС)

Рейтинг:

Производитель ТОРУС
Напряжение питающей сети, В 220
Диапазон напряжения сети, В 165-242
Напряжение холостого хода , В 65
Диапазон регулировки сварочного тока A 20-255
  • Цена: 22 150 P
  • Добавить в корзину
  • Товар есть в наличии
  • Добавить к сравнению

Сварочный аппарат от бренда Торус: популярные модели

Время чтения: 4 минуты

Сварка инвертором давно перестала быть чем-то экзотическим. 20 лет назад инверторная технология была дорогой и недоступной, а первые сварочные инверторы быстро ломались и не вызывали доверие. Но с развитием технологического прогресса инженеры смогли модернизировать свои наработки, и предложить сварщикам не только функциональные инверторы, но и надежные.

Именно благодаря такому резкому развитию стали появляться отечественные и зарубежные сварочные производители. Сейчас их десятки на рынке, и каждый предлагает «самый лучший инвертор для дома». Если вы новичок, то наверняка уже запутались в таком разнообразии и постоянно откладываете покупку первого сварочного аппарата.

Чтобы облегчить вам выбор инвертора, мы периодически рассказываем о популярных сварочных производителях и их аппаратах. Сегодня мы расскажем про «Торус» и их популярные модели инверторов. А также ответим на вопрос, стоит ли покупать их сварочное оборудование.

Содержание статьи

Популярные модели

У бренда Торус очень большой ассортимент. Среди аппаратов можно найти как бюджетные инверторы для новичков, так и более-менее приличные аппараты для профессиональной сварки. Тем не менее, самыми востребованными остаются именно недорогие сварочники для дома и гаража.

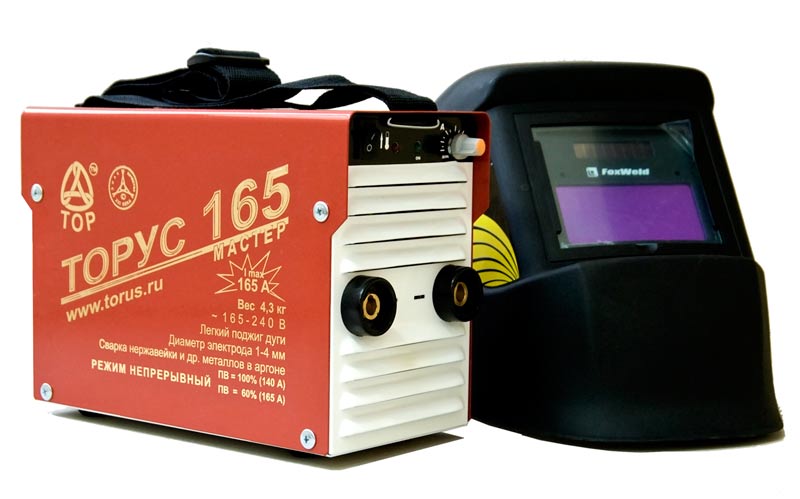

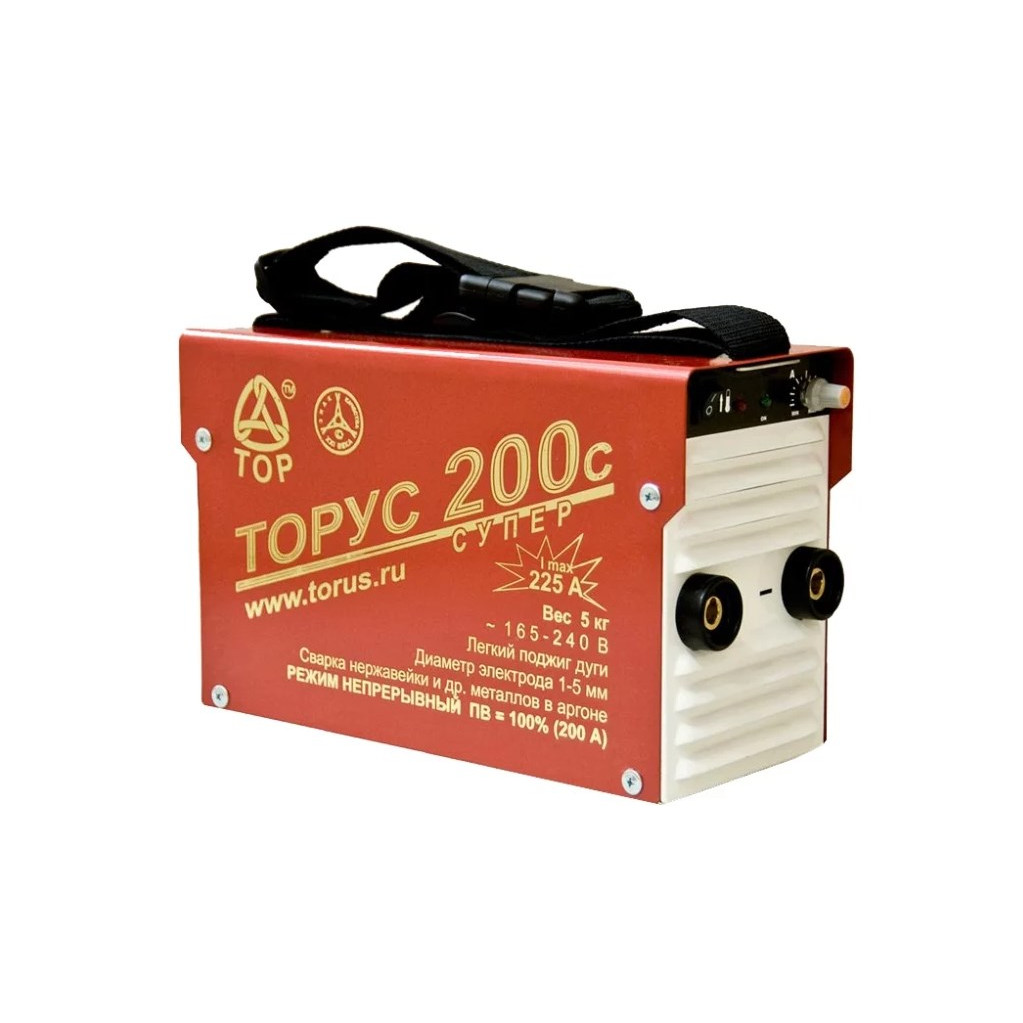

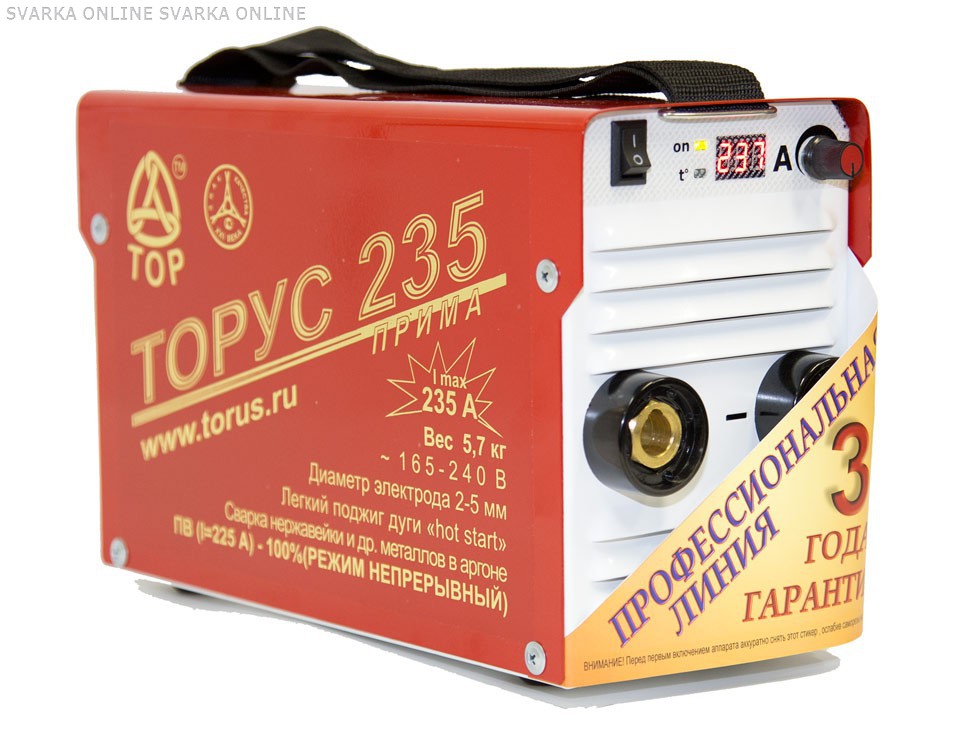

На наш взгляд, особого внимания заслуживает инвертор сварочный Торус 165 (он же Торус 165 Мастер), инвертор сварочный Торус 235 (он же Торус 235 Прима), сварочный аппарат Торус 200 (также известный как Торус 200 Классик), сварочный инвертор Торус 200с (он же Торус 200с Супер).



Также отметим сварочный инвертор Торус 250, сварочный инвертор Торус 255 Профи (в народе просто сварочный Торус 255), Торус 175 и Торус 210 Комфорт.

По мнению сварщиков эти аппараты самые лучшие из всего ассортимента производителя. Они недорогие, ремонтопригодные, неплохо собраны и надежны. Из недостатков мастера отмечают не всегда эргономичные ручки настроек и в целом несимпатичный внешний вид аппаратов.

Кстати, Торус — это одна из немногих компаний, которая действительно является отечественной и все их аппараты собираются в России. Это несомненное достоинство, поскольку сейчас многие бренды пытаются казаться российскими (Сварог, Ресанта), но при этом собираются их аппараты строго в Китае.

Читайте также: Лучшие сварочные инверторы российского производства

Стоит ли покупать?

Именно этот вопрос волнует большинство начинающих сварщиков, которые выбирают свой первый инвертор. Вкратце: брать можно. Ну а кому хочется узнать подробнее о достоинствах и недостатках, продолжайте чтение.

На наш взгляд, бюджетные аппараты от Торус хороши именно при покупке комплектом. Вы впервые покупаете себе инвертор и сразу к аппарату докупаете комплект сварочных проводов для инвертора Торус, электроды, маску. Все это может влететь в копеечку, если брать более дорогой аппарат. Но не в случае с Торусом. Конечный ценник за весь комплект не шокирует и не отталкивает. Это самое главное достоинство.

Также отметим, что сварочное оборудование от Торус вполне надежно и отрабатывает положенный ему срок. Но все зависит от того, как вы его эксплуатируете. В целом, есть два варианта развития событий.

Вы можете быть дачником, который использует аппарат от раза к разу. В таком случае Торус проживет долгие годы, если его правильно хранить. Во втором варианте вы можете быть амбициозным новичком, который выжмет все соки из простенького инвертора. Но и это неплохо, так как рано или поздно вы захотите чего-то большего и начнете засматриваться на аппараты поинтереснее. И в этот момент без сожалений попрощаетесь с Торусом, поскольку он свое отслужит.

Именно в этом главная прелесть подобных инверторов. Они не плохи, и не хороши. Они просто предназначены для определенных целей. И если использовать их по назначению, то рано или поздно можно добиться своих целей.

Есть ли недостатки у аппаратов Торус? Конечно. Нередко встречается брак, плохая сборка, неудобные регулировки (особенно в перчатках), плохая работа при пониженном напряжении и т.д. и т.п. Но все эти недостатки есть у любого другого недорого аппарата, будь он отечественный или китайский.

Если выбираете первый инвертор и можете без труда достать в своем городе Торус, то берите, не пожалеете. Но специально искать его мы бы не стали. Поскольку аппараты от этого производителя во многом похожи на десятки других аппаратов от других производителей.

Вместо заключения

Торус — отличный отечественный производитель. Собираются инверторы в России, поэтому стоят очень недорого по сравнению с китайскими «собратьями». Собраны хорошо, хоть порой и встречается брак. Их главное достоинство — это низкая цена и относительная надежность. Для новичка это самые главные параметры при выборе первого инвертора. Так что рекомендуем рассмотреть Торус к покупке.

Тем не менее, мы не рекомендуем специально искать эти аппараты и привозить их под заказ издалека. Берите Торус в том случае, если можете без проблем купить его у себя в городе. Если нет, значит берите похожий аппарат из той же ценовой категории. Различий будет немного. Желаем удачи в работе!

[Всего: 0   Средний:  0/5]

Сварочный инвертор СВАРОГ REAL SMART ARC 200 (Z28303)

Сварочный инвертор Сварог ARC 200 REAL SMART Z28303 используется для ручной дуговой сварки. Аппарат также применяется для наплавки покрытыми электродами и аргонодуговой сварки. Данная модель предназначена для эксплуатации в быту или в профессиональных целях. Инвертор имеет малый вес и компактный корпус.

Преимущества:

  • Сварочный инвертор Сварог ARC 200 REAL SMART Z28303 97984 может работать, как в ручном, так и в синергетическом режиме
  • Режим Synergy ММА позволяет сварщику сконцентрироваться на процессе сварки, а не подборе характеристик – это новый этап развития сварочной техники
  • Синергетические настройки в режиме ММА позволяют быстро и оптимально настроить режим сварки
  • В режиме Synergy MMA, в зависимости от выбранного диаметра электрода, сила сварочного тока находится в оптимальном диапазоне, функции «Форсаж дуги» и «Горячий старт» подстраиваются автоматически
  • Индикация и предустановка параметров сварки
  • Динамическая шкала параметров
  • Отключаемый Antistick и VRD
  • Устойчивая работа при напряжении сети от 140 В
  • Уверенная сварка электродом до 4. 0 мм
  • Уникальный дизайн
  • Простота эксплуатации
  • Простота обслуживания
  • Удобство перемещения благодаря ручке на корпусе
  • Цифровой дисплей для контроля показателей.

Комплектация:

  • Сварочный аппарат REAL SMART ARC 200 (Z28303) – 1 шт.
  • Электрододержатель в сборе 200 А (3 м) – 1 шт.
  • Клемма заземления в сборе 300 А (3 м) – 1 шт.
  • Паспорт и руководство по эксплуатации – 1 шт.

VRD (Voltage Reduction Device) – это функция снижает выходное напряжение холостого хода, когда сварочный аппарат включен, но сварка не проводится. Применяется в помещениях с повышенной влажностью.

Antistick – данная функция устраняет прилипание электрода к изделию. Аппарат автоматически снижает ток до минимального, чтобы не допустить перегрева электрода.

Форсаж дуги рекомендуется применять при сварке покрытыми электродами на малых токах. В процессе сварки происходит автоматическая регулировка силы сварочного тока, что уменьшает склонность к залипанию покрытого электрода к свариваемой детали.

Горячий старт обеспечивает лучший поджиг дуги в начале сварки. Инвертор автоматически повышает сварочный ток, что позволяет значительно облегчить начало сварочного процесса.

Архивы прошлых выставок: EXEDY – MarkLines Automotive Industry Portal

Дисплеи основаны на трех темах: «Жидкость», «Шум и вибрация» и «Трение».
<Основные моменты выставки>

FDF (гибкий двухмассовый маховик)

(в разработке) >>> Техническая информация
Превосходное демпфирование NV
Возможно снижение шума за счет уникальной структуры с низким гистерезисом переменного тока и трехступенчатым гистерезисом постоянного тока.
Можно уменьшить грохочущий шум за счет использования гибкой пластины
Возможно уменьшить динамический гистерезис, вызванный центробежной силой, расположив демпфер в небольшом радиусе.
Увеличение срока службы сцепления
Возможно увеличение толщины маховика и прижимной пластины за счет уменьшения пространства в осевом направлении за счет размещения демпфера внутри.
Легко запускается «легко узнать точку включения сцепления»
Возможен плавный пуск за счет соответствующей жесткости на кручение
Высокая надежность
Возможно предотвратить поломку, вызванную аномальным крутящим моментом, за счет использования конструкции ограничителя крутящего момента.

Диск бесшумного типа с одинарной шлицевой ступицей
>>> Изображение, техническая информация
Concept
Низкая стоимость
Возможно уменьшение количества комплектующих за счет применения к одному корпусу шлицевой ступицы
Можно получить много функций за счет оптимальной конструкции для формы пластмассовой детали
Повышение производительности NV
При ускорении: Улучшение точки пика резонансной частоты за счет низкой жесткости на кручение и высокого момента гистерезиса.
При замедлении: Отличные характеристики демпфирования за счет превосходно низкой жесткости на кручение и низкого гистерезисного момента.
На холостом ходу: Предотвращение скачков (ненормального дребезжания шестерен на холостом ходу) механизмом гистерезиса AC / DC на 1-й ступени.
Структура
Возможно реализовать широкий угол скручивания за счет шлицевой ступицы, в которой торсионная пружина и стопорный штифт расположены в оптимальном положении.

ГЛАВНАЯ / КОНТАКТЫ | vinelandautoelectric

  • 21TR – Технология MultiColor обеспечивает два полных сигнала из одной световой головки – Без ущерба для мощности или размера сигнала путем разделения светодиода пополам для получения двух цветов

  • Превратите многоцветные красно-белые или сине-белые световые головки спереди в полностью белое

  • Standard 21TR и 21TR-EU обладают всеми качествами, которыми славится 2100, благодаря новой светодиодной технологии Torus LED и направленным световым головкам, которые обеспечивают намного лучшую направленность и характеристики вне угла.Эта экономичная, но продвинутая световая панель предлагает стандартные функции, обеспечивая самую яркую базовую световую панель на рынке.

  • 21TR Plus – это полнофункциональная экономичная световая панель с новой светодиодной технологией Torus. Функции и опции центрального контроллера такие же, как у Defender и RX 2700CC. Особенности включают NarrowStik, мигающие разборки и переулки, а также угловые круизные огни.

Особенности конструкции

  • Два уникальных уровня освещения в 3-дюймовой световой полосе

  • Одноцветные верхние светодиоды (технология ProAxis Optics ™) красного, синего или желтого цветов

  • Мощные светодиоды нижнего уровня для использования в качестве тейкдаунов, переулков, задних стрелок, мигающих огней и огней пересечения белого или желтого цвета

  • Программирование интерфейса C3 Pro ™ для почти неограниченного количества вариантов шаблона мигания

  • Угловой перекресток с развернутой вспышкой для фонарей нижнего уровня

  • Интегрированная система герметизации линз

  • Инкапсулированная управляющая электроника

  • Управление последовательной сетью: тонкий гибкий жгут проводов

  • Программное обеспечение для программирования на ПК

  • каналов внутренней проводки

Стандартные опции

  • Автоматическое затемнение с фотоэлементом

  • Директор по трафику нижнего уровня

  • Верхние линзы доступны в красном, синем, желтом или прозрачном цвете

  • Модуль внутренней световой вывески (защищенный от атмосферных воздействий)

Дорожные службы

Оборудование для автомобилей скорой помощи
Полиция, пожарная служба, служба скорой помощи и дорожная служба
Предупреждающий световой сигнал Красный, синий и желтый
Освещение сцены в башне
Сирены и системы громкой связи
Специальное оборудование 12 В – 120 вольт Электропроводка
Установка инверторов и зарядных устройств
Шкафы, изготовленные по индивидуальному заказу
Автоматические дроссели и регуляторы двигателя

СТАРТЕРЫ, ГЕНЕРАТОР

АККУМУЛЯТОРЫ

Тестирование и восстановление

Генераторы, генераторы / стартеры этих производителей

Калибровка / ремонт спидометра

Мы сертифицируем спидометр вашего автомобиля,
, используя наш динамометр, и выдадим в суд

утвержденную проверку его работоспособности.

Проверьте и установите
Аккумуляторы
Манометры
Фары
Выключатели
Электропроводка прицепа
Ремонт коротких замыканий

В Vineland Auto Electric – у нас есть большой инвентарь электрических деталей. Позвонит нам и поговорит с нашими техническими консультантами о ваших конкретных потребностях.

Американский Bosch,
C.E. Niehoff,
Delco Remy,
Лис Невилл,
Лукас,

У нас также есть стартерные приводы и соленоиды от Accurate, Cole-Hersee и Prestolite
.

Моторкрафт,
Motorola,
Nippondenso,
Престолит, Powerline,
Роберт Бош.

Конструкция и выбор верхней нагрузки для катушек Тесла

Опубликовано: 24 сентября 2015 г. Обновлено: 3 октября 2018 г.

Это глава 10 руководства по проектированию DRSSTC: Topload

Введение

Нагрузка катушки Тесла служит нескольким целям. Самая важная причина, по которой он присутствует, заключается в том, что он действует как конденсатор, который может накапливать высоковольтный заряд, а также понижает резонансную частоту вторичного контура.

Магнитное поле вокруг верхней нагрузки предотвратит образование искр на верхней обмотке вторичной обмотки, а также в некоторой степени предотвратит попадание искр внутрь к вторичной обмотке, первичной обмотке и защитной планке.

Он также увеличивает расстояние от центра и высоту до всей сборки, чтобы избежать ограничения длины искры, если она всегда будет попадать на землю из-за небольшого расстояния.

Фигуры

Круглые и гладкие поверхности предпочтительны для получения максимально длинных искр, когда исключается коронация. Неровная поверхность приведет к появлению множества маленьких искр, едва видимых невооруженным глазом, где энергия рассеивается, а это означает, что в искру, которую вы хотите получить, нужно вложить меньше энергии.

Круглые и гладкие поверхности оставляют нам только две формы: сферы и тороиды.

Сферы могут вызвать проблемы с искрами, идущими вниз, чтобы поразить первичную обмотку, или привести к скачку искр по вторичной обмотке. Это вызвано формой электромагнитного поля от сферы. Если используется сфера, лучше всего разместить точку разрыва наверху, чтобы искры выталкивались как можно дальше от вторичной катушки.

Toroids обеспечивает наилучшее формирование электромагнитного поля, при котором искры с меньшей вероятностью попадут внутрь к вторичной катушке.Если диаметр тороида очень большой, под ним можно использовать вторичный тороид меньшего размера, чтобы гарантировать отсутствие прорыва верхней обмотки вторичной катушки.

Твердое тело против скелета

С точки зрения эффективности, на самом деле не имеет значения, используете ли вы цельнометаллический тороид, кусок гибкого воздуховода, согнутый в кольцо, или каркасный каркас из трубок, все они работают примерно одинаково . Однако, если вы хотите запустить катушку без точки отрыва, вы обнаружите, что гладкая поверхность дает одну большую ленту, которая блуждает вокруг верхней нагрузки, тогда как грубая может генерировать несколько более коротких стримеров.


Использовать ли эти материалы

Медь: Один из лучших проводников по соотношению цена / сопротивление.

Алюминий: электрическое сопротивление примерно в 2 раза больше, чем у меди.

Гофрированный алюминиевый воздуховод полностью изготовлен из алюминия, скрученного в непрерывный шов.


Две сковороды, установленные напротив друг друга, могут составлять небольшую, однородную и дешевую верхнюю загрузку. Речь идет о двух формах для торта Savarin, установленных напротив друг друга, они бывают самых разнообразных, а некоторые даже имеют заполненную середину, что позволяет легко установить их на вторичную катушку.


Тороид из пенополистирола / пончик / тороид из хобби-магазина, покрытый алюминиевой лентой, обеспечивает легкий и дешевый тороид, однако получить очень гладкую поверхность может быть сложно.

Две нижние части от пивных или газированных банок могут образовывать крошечный верх.

Латунь: электрическое сопротивление примерно в 4 раза больше, чем у меди.

Для соединений с помощью стержня с резьбой или болтов для крепления верхней нагрузки латунь является предпочтительным материалом, поскольку ее удельное сопротивление все еще хорошее по сравнению с тем, насколько она жесткая и прочная.

По возможности избегайте этих материалов, они не оптимальны

Гибкие воздуховоды из металлизированного полиэстера: полиэфирная пленка очень тонкая и рассчитана только на максимальную рабочую температуру 71 ° C.Отрыв от поверхности пленки может легко повредить пленку или расплавить ее. Спираль изготовлена ​​из пружинной стали.

Нержавеющая сталь: электрическое сопротивление примерно в 40 раз больше, чем у меди.

Салатницы из нержавеющей стали от Ikea дешевы, почти круглые и из них легко собрать сферу.

Ток и потери при максимальных нагрузках

Удо Ленц на 4хв.На форумах org были проведены очень конкретные измерения максимальной нагрузки и тока дуги на DRSSTC на трех разных уровнях мощности, где самый высокий давал дугу 80 см. Его измерения для DRSSTC были вдохновлены измерениями Грега Лейха из крупнейшего в мире SGTC Electrum.

ОБНОВЛЕНИЕ

: эти ссылки теперь мертвы, попробуйте archive.org найти копию, фотографии катушки можно увидеть здесь: https://www.lod.org/electrum.html

Hydron с сайта highvoltageforum.net выполнила некоторые другие очень специфические измерения с помощью регистратора данных с батарейным питанием: https: // highvoltageforum.сеть / index.php? topic = 117.0

Ток через верхнюю нагрузку

Дан ток через верхнюю нагрузку (в данной рабочей точке вашей катушки). Если вы увеличиваете удельное сопротивление, рассеивание в верхней нагрузке возрастает (см. Уравнение выше), и, таким образом, ваш коэффициент добротности снижается. Если бы верхняя нагрузка была сверхпроводящей, она ничего не рассеивала бы и не повлияла бы на вашу добротность.

Выбор малого и большого диаметра

Эмпирическое правило для выбора меньшего диаметра тороида с верхней нагрузкой DRSSTC состоит в том, чтобы взять диаметр вторичной обмотки и использовать то же значение.

Примерно то же правило можно использовать для большого диаметра, возьмите длину вторичной обмотки, и это будет ваш главный диаметр тороида.

Эти правила применяются, если вы следуете общим рекомендациям по проектированию для определения размеров вторичной обмотки.

Меньший диаметр будет влиять на напряжение пробоя, поэтому, если малый диаметр слишком большой, катушка не разорвется без точки отрыва. Слишком малый диаметр приведет к его пробою при более низком напряжении, что лишит катушку некоторого напряжения, накопленного на тороиде, что обычно приводит к появлению нескольких стримеров меньшего размера.

Большой диаметр влияет на контроль поля под тороидом, поэтому слишком маленький, вы получите удары по первичной катушке / шине заземления или, если слишком малые удары по вторичной обмотке, которые могут ее разрушить!

Выбор расстояния до верхней обмотки вторичной обмотки

Нижняя сторона тороида должна совпадать с верхней обмоткой вторичной обмотки или подниматься на расстояние до диаметра вторичной обмотки.

Один или два тороида

Если вы хотите поднять верхнюю нагрузку выше вторичной, чем указано выше, будет хорошей идеей добавить второй тороид меньшего размера для формирования поля.Также может потребоваться добавить второй тороид меньшего размера, если основной тороид очень широкий, поэтому формирование поля вокруг верхней части вторичной катушки является слабым.

Расчет емкости шара

K – диалетрическая постоянная 1,01, R – радиус сферы. В этой формуле используются дюймы для измерений, 10 мм = 25,4 мм. Результат в пФ.

Расчет емкости тороида

D1 – наибольший диаметр тороида, а D2 – меньший диаметр кольца тороида.В этой формуле используются дюймы для измерений, 10 мм = 25,4 мм. Результат в пФ.

Точка прорыва

Точка разрыва должна представлять собой хороший проводник с ровной поверхностью, чтобы избежать большого распыления коронного разряда вокруг провода, стержня или того, что для этого используется.

Наконечник точки отрыва может быть вольфрамовым, если нагревание или даже оплавление является проблемой.

Точка отрыва должна располагаться достаточно далеко от очень близкого и сильного магнитного поля, которое находится близко к поверхности верхней нагрузки.По крайней мере, 10 сантиметров было бы хорошим началом, можно использовать даже более длинные и направленные вверх дуги, чтобы отвести дуги от удара вниз в первичной катушке, шине заземления или просто получить более длинные дуги для заземления с большего расстояния.

Запуск DRSSTC без точки разрыва может быть очень напряженным для IGBT, поскольку катушка Тесла должна создавать большой потенциал на поверхности при верхней нагрузке, чтобы она могла сломаться с очень ровной поверхности. Инвертор IGBT намного счастливее, когда он может просто продолжать подавать энергию в дугу.

Рассказы о работе DRSSTC без точки отключения говорят о том, что ничего не происходит, пока он почти не достигнет полного входного напряжения от f. ex. вариак. Внезапно большие дуги начнут вылетать в непредсказуемых и случайных направлениях. В половине случаев искры исходили либо от верхней нагрузки, либо от скачков искр на вторичной обмотке или даже внутри вторичной обмотки.

Строительство

Искусство изготовления металлического тороида называется прядением металла. Листу металла придают форму металлическим стержнем, сопоставляя его с несколькими различными деревянными мастер-моделями, установленными на токарном станке.

Алюминиевый воздуховод легко монтируется вокруг двух круглых деревянных брусков с проставками между ними.

Предыдущая тема: Вторичная обмотка Следующая тема: Тюнинг

Введение в инверторы и приложения для проектирования систем и управления мощностью волны

Введение в инверторы и приложения для проектирования систем и управления мощностью волны

International Journal of Scientific & Engineering Research, Volume 5, Issue 7, July-2014 52

ISSN 2229-5518

Введение в инверторы и приложения s для проектирования систем и управления мощностью волны

Алиморад Хаджезаде2, мусульманин Амиринеджад2, Сасан Рафиисарбеджан3

Резюме:

В различных приложениях используется большое количество источников питания. .Функция инвертора заключается в преобразовании мощности постоянного тока в переменный ток, они называются инверторами источника напряжения (VSI). VSI делятся на три категории: инверторы с широтно-импульсной модуляцией, прямоугольные инверторы и однофазные инверторы с компенсацией напряжения. В этой статье мы поговорим о различных типах инверторов и о том, как они работают. Далее будут рассмотрены примеры некоторых типов инверторов и факторы, влияющие на их эффективность.

——————————  ——————————
I. ВВЕДЕНИЕ
За последнее десятилетие силовая электроника значительно продвинулась вперед. Силовая электроника развивалась вместе с такими разработками, как цифровые сигнальные процессоры, используемые для управления энергосистемами. Инвертор – это в основном преобразователь, который преобразует мощность постоянного тока в переменный. Инверторные схемы могут быть очень сложными, поэтому цель этой статьи – представить некоторые из внутренних механизмов инверторов, не теряя при этом некоторых мелких деталей.Инвертор источника напряжения (VSI) – это тот, который принимает фиксированное напряжение от устройства, такого как источник питания постоянного тока, и преобразует его в источник переменного тока с переменной частотой. Инверторы с источником напряжения
делятся на три основные категории
: инверторы с широтно-импульсной модуляцией (ШИМ), прямоугольные инверторы и однофазные инверторы с компенсацией напряжения. Инверторы с широтно-импульсной модуляцией принимают постоянное напряжение постоянного тока. Диод-выпрямители используются для выпрямления сетевого напряжения, и инвертор должен контролировать величину и частоту выходных напряжений переменного тока.Для этого инвертор использует широтно-импульсную модуляцию с помощью своих переключателей. Существуют различные методы широтно-импульсной модуляции в инверторе для придания выходному напряжению переменного тока очень близкого к синусоидальному напряжению. Эти разные
————————————————

Мусульманин Амиринеджад
, Департамент электротехнических наук и

Исследовательское отделение Исламского университета Азад, Керман, Иран (электронная почта:

[email protected]).

Методы

будут рассмотрены далее с акцентом на синусоидальную ШИМ
. Вход прямоугольных инверторов подключен к регулируемому постоянному напряжению, чтобы контролировать величину выходного переменного напряжения. Инвертор регулирует только выходную частоту, а величина входного напряжения регулируется. Выходное переменное напряжение имеет форму волны, похожую на прямоугольную, от которой инвертор получил свое название. Наконец, однофазные инверторы с функцией подавления напряжения принимают постоянный источник постоянного тока и выдают прямоугольное напряжение, подобное переменному напряжению.Они могут управлять как частотой, так и величиной выходного сигнала, но не используют ШИМ и, следовательно, имеют прямоугольный выходной сигнал. Эти инверторы объединяют характеристики двух предыдущих инверторов. Отмена напряжения работает только с однофазными инверторами, а не с трехфазными, это будет подробнее объяснено позже в документе. Импульсные преобразователи постоянного тока в переменный ток
используются в приводах переменного тока и источниках бесперебойного питания переменного тока, где основной задачей является обеспечение синусоидального выходного сигнала переменного тока, при котором можно управлять как величиной, так и частотой.
II. КЛАССИФИКАЦИЯ СИЛОВЫХ ЭЛЕКТРОННЫХ УСТРОЙСТВ
Существует пять основных групп силовых полупроводников. Это силовые диоды, тиристоры, силовые биполярные транзисторы (BJT), биполярные транзисторы с изолированным затвором (IGBTS) и транзисторы статической индукции (SIT). На рис. 1 дано изображение каждого из них.

IJSER © 2014 http://www.ijser.org

Международный журнал научных и инженерных исследований, том 5, выпуск 7, июль-2014 53

ISSN 2229-5518

A.Силовые диоды

Эти устройства работают так же, как и любые другие стандартные диоды, за исключением того, что они способны выдерживать гораздо больший ток. Существует три основных типа силовых диодов: универсальные, быстродействующие (с быстрым восстановлением) и диоды Шоттки. Типичные диапазоны для этих устройств составляют около 3000 В и 3500–
А для диодов общего назначения и 3000 В и 1000 А для быстродействующих устройств. Высокоскоростные устройства могут переключаться с точностью до микросекунды, тогда как диод Шоттки работает намного быстрее и работает в наносекундном диапазоне. Диоды Шоттки, однако, ограничены диапазоном от 100 В до 300 А. Прямое падение напряжения на силовых диодах обычно незначительно по сравнению с напряжениями, в которых они находятся. Но падение напряжения аналогично обычным диодам и составляет от 0,5 до
В. и 1,2 В. [1]

B. Тиристоры

Эти устройства похожи на силовые диоды, за исключением того, что у них есть дополнительный вывод затвора, который контролирует время, когда устройство начинает проводить. При условии, что анодное напряжение больше, чем катодное напряжение, небольшой ток затвора позволит устройству проводить.Прямое падение напряжения на тиристоре составляет от 0,5 В до 2 В. Как только инициируется проводимость, ток затвора больше не контролируется. Чтобы остановить проводимость, устройство должно иметь обратное смещение; напряжение на аноде меньше напряжения на катоде. Эти устройства рассчитаны на напряжение до 6000 В и 3500 А. Время выключения этих устройств – это время, за которое ток устройства возвращается к нулю после перевода устройства в режим обратного смещения. Самое быстрое время выключения составляет около 10 микросекунд.Для достижения этих значений времени выключения необходимо использовать устройства с более низкой номинальной мощностью. Тиристоры далее подразделяются на следующие группы: тиристоры с принудительной коммутацией и тиристоры с линейной коммутацией, тиристоры с запорным затвором (GTO), тиристоры с обратной проводкой (RCT), тиристоры статической индукции (SIT), тиристоры с запорным управлением ( GATT), светоактивированные кремниевые управляемые выпрямители (LASCR) и MOS-управляемые тиристоры (MCT). Все эти устройства в основном представляют собой модификацию стандартного тиристора.
На рисунке 1 изображен симистор. По сути, это два тиристора, соединенных спиной к спине, чтобы обеспечить управление как вперед, так и назад. Симистор – это в основном двунаправленный тиристор. Тиристор выключения затвора (GTO) может быть включен подачей короткого положительного импульса на затвор, как тиристор, а также может быть выключен подачей короткого отрицательного импульса. GTO очень удобны тем, что им не нужно управлять другими цепями, чтобы их отключить.[1]

C. Power BJTs

Эти устройства рассчитаны на работу до 1200 В и 400 А. Они работают так же, как и обычный BJT. Power BJT используются в преобразователях мощности, таких как инверторы, с частотой до 10 кГц. Силовые полевые МОП-транзисторы могут работать на несколько более высоких частотах (от нескольких до нескольких десятков кГц), но ограничены номинальной мощностью, обычно 1000 В, 50 А. Биполярные транзисторы с изолированным затвором (IGBT) представляют собой силовые транзисторы с управляемым напряжением, которые обеспечивают лучшую скорость, чем Биполярный транзистор, но не так быстр, как силовой полевой МОП-транзистор.[1]

D. История устройства

Самыми ранними переключателями, которые использовались для генерации колебаний, были механические вибраторы. По сути, колеблющиеся механические реле, эти устройства не были очень эффективными или надежными. Только в 1960-х годах были открыты полупроводники и начали появляться транзисторы. Теперь был изготовлен кремниевый управляемый выпрямитель, работающий как

IJSER © 2014 http://www.ijser.org

International Journal of Scientific & Engineering Research, Volume 5, Issue 7, July-2014 54

ISSN 2229-5518

реле электронной фиксации.Затем были использованы транзисторы Дарлингтона
. Эти два последних устройства действительно оказались надежными и в некоторой степени эффективными, но все же имели недостатки. Когда появился металлооксидный полупроводниковый полевой транзистор (MOSFET), он решил множество проблем. Эти устройства могут выдерживать большие токи и иметь низкое сопротивление. Их легко подключить в цепь и они хорошо работают при параллельном подключении, обеспечивая больший ток. В некоторых инверторах сейчас используются более новые IGBT, которые представляют собой более новые, высокомощные и менее коммутируемые транзисторы.
III. КАК ЭТО РАБОТАЕТ

Рисунок 1 – Полумостовой инвертор с источником напряжения.

Рисунок 2 – Выходы напряжения полумостового инвертора источника напряжения.

A. Простое объяснение

На рисунке 1 показан полумостовой инвертор с источником напряжения. Переключатели могут быть биполярными, МОП-транзисторами или тиристорами. Схема работает при включении переключателя 1, тогда выходное напряжение будет положительным полупериодом, что означает, что оно будет Vs / 2. Чтобы получить отрицательный полупериод, переключатель 2 включается, а переключатель 1 выключается.Порядок этого на самом деле обратный, переключатель 1 должен быть выключен первым, чтобы избежать короткого замыкания
. Выходы напряжения этого простого полумостового инвертора показаны на рисунке 2. Если нагрузка всегда индуктивная, ток нагрузки
, io, будет отставать от формы волны напряжения, также показанной на рисунке 2. Показано, что ток иногда бывает отрицательным. когда напряжение положительное. Диоды проводят ток нагрузки всякий раз, когда он имеет полярность, противоположную
полярности напряжения.Если бы диоды отсутствовали, ток нагрузки

не существовал бы. На рисунке 2 также показано, что D1 проводит первую половину цикла, а D2 – во второй половине.

Рисунок 3 – Инвертор с переключаемым режимом и двигателем переменного тока

Привод
Импульсный инвертор, используемый для привода электродвигателя переменного тока на рисунке 3, на самом деле является преобразователем, в котором мощность может течь в обоих направлениях. Возьмем, к примеру, если мотор находился в машине. Обычно ему требуется энергия, поскольку он должен приводить в действие автомобиль, однако, когда автомобиль ломается, его можно развернуть и использовать для выработки энергии.Идея состоит в том, что двигатель обладает кинетической энергией, поскольку он уже вращался, его можно замедлить и использовать в качестве генератора. Когда это произойдет, мощность будет перетекать со стороны переменного тока на сторону постоянного тока. Затем он может рассеиваться через резистор или подаваться обратно в электрическую сеть для использования. Для подачи энергии обратно в сеть преобразователь, который соединяет привод с электросетью, должен быть двухквадрантным преобразователем с обратимым постоянным током. Он должен работать как выпрямитель, когда он приводит в движение двигатель, и как инвертор, когда двигатель используется в качестве генератора.[2]

B. Основные понятия

Если посмотреть на однофазный инвертор, показанный на рисунке
4a, выходное напряжение инвертора фильтруется, так что оно будет намного более синусоидальным. Это уберет часть гармоник, генерируемых внутренней электроникой инвертора. Инвертор будет обеспечивать индуктивную нагрузку, что означает, что выходной ток будет отставать от выходного напряжения (см. Рисунок 3b). В интервалах 2 и 4 ток и напряжение имеют противоположные знаки, что означает, что мощность будет течь со стороны переменного тока на сторону постоянного тока инвертора.Необходимо, чтобы инвертор работал во всех этих четырех интервалах. На рисунке 4 показан полномостовой выпрямитель, у которого выходное напряжение может иметь любую полярность, независимо от направления.

IJSER © 2014 http://www.ijser.org

International Journal of Scientific & Engineering Research, Volume 5 , Выпуск 7, июль-2014 55

ISSN 2229-5518


выходного тока.На рисунке 6 показана только одна из ветвей полномостового преобразователя, показанного на рисунке 4.

Рисунок 4. Преобразователь постоянного тока в постоянный

Рисунок 5 – Однофазный импульсный инвертор

C. Широтно-импульсная модуляция ( PWM)

Инверторы, использующие методы переключения PWM, имеют входное напряжение постоянного тока, которое обычно является постоянным по величине. Работа инвертора состоит в том, чтобы принимать это входное напряжение и выходной переменный ток, где можно управлять величиной и частотой. Существует много различных способов реализации широтно-импульсной модуляции для преобразования выходного сигнала в мощность переменного тока. Будет объяснен распространенный метод, называемый синусоидальной ШИМ. Для вывода синусоидального сигнала на определенной частоте синусоидальный управляющий сигнал на определенной частоте сравнивается с треугольным сигналом (см. Рисунок 7a). Затем инвертор использует частоту треугольной волны в качестве частоты переключения. Обычно это значение остается постоянным.
Треугольная форма волны, vtri, имеет частоту переключения f s,
эта частота управляет скоростью при выключении и включении инвертора

.Управляющий сигнал vcontrol используется для модуляции продолжительности включения переключателя и имеет частоту f 1. Это основная частота выходного напряжения инвертора. Поскольку на выход инвертора влияет частота коммутации, он будет содержать гармоники на частоте коммутации. Рабочий цикл одного из переключателей инвертора называется коэффициентом амплитудной модуляции, мА. [3]

Рисунок 7 – Требуемая частота сравнивается с треугольной формой сигнала

Рисунок 8 – Широтно-импульсная модуляция (ШИМ)




V control m
V

Рисунок 6 – Одноэлементный режим переключения инвертор

tri

где Vcontrol – пиковая амплитуда управляющего сигнала

fs


m
f 1

IJSER © 2014 http: // www.ijser.org

Международный журнал научных и инженерных исследований, том 5, выпуск 7, июль 2014 г. 56

ISSN 2229-5518

vcontrol> vtri vcontrol

Ta_pos включен, vA

Ta_neg включен, vA

Vd

2

−Vd


2
Обычно это нежелательно в большинстве инверторных приложений.
Возьмем, к примеру, если выходная частота инвертора должна быть 60 Гц и mf = 15, тогда частота треугольной волны должна быть точно 15 * 60 = 900 Гц.
При большом mf (> 21) амплитуды субгармоник из-за асинхронности между треугольной волной и управляющим сигналом малы. Следовательно, пока mf велико, треугольная волна не обязательно должна быть пропорциональна
. На рисунке 8 переключатели Ta ​​+ и Ta- управляются на основе
сравнения vcontrol и vtri (см. Уравнение 3).Два переключателя никогда не выключаются одновременно, что приводит к колебаниям выходного напряжения в пределах +/- Vd / 2. На рисунке 8 показана основная частотная составляющая (пунктирная линия) для mf =
15 и ma = 0,8.
Спектр гармоник va в условиях, показанных на рисунках 7 и 8, показан на рисунке 9. Этот график показывает пиковую амплитуду основной составляющей частоты.
желаемая частота инвертора. Это называется асинхронным
PWM. [3]

D. Схема переключения прямоугольных импульсов

Двухполупериодный инвертор также может быть очень легко настроен как прямоугольный.Как только метод ШИМ известен, все, что нужно сделать для работы инвертора по схеме прямоугольной волны, – это включить один переключатель, а другой выключить, вперед и назад, с рабочим циклом 0,5. Выходное напряжение ограничено входным постоянным напряжением, заданным уравнением 4. [1]

4


В o V d

π

Рисунок 9 – Спектр гармоник в условиях из рисунков 7 и 8

A хорошее частота коммутации и коэффициент частотной модуляции mf обычно считаются лучше выше, чем ниже.Это связано с тем, что на более высоких частотах легче отфильтровать гармоники. Главный недостаток заключается в том, что коммутационные потери в переключателях инвертора увеличиваются пропорционально частоте коммутации f s. Во многих инверторных приложениях частота переключения принимается либо менее 6 кГц, либо более 20 кГц, что находится за пределами слышимого диапазона. Если по какой-то причине лучшая частота переключения оказывается между этими двумя, это часто перевешивается преимуществами ее превышения 20 кГц.Возьмем, например, инвертор, который будет работать около
60 Гц, коэффициент частотной модуляции mf, вероятно, будет 9 или меньше. Отношение между сигналом треугольной формы и сигналом управляющего напряжения определяется величиной mf.
Когда mf маленький, он рассматривается как синхронная ШИМ.
Значение mf должно быть целым числом, чтобы оно оставалось пропорциональным желаемой частоте инвертора. Когда управляющий сигнал не синхронный, будут возникать субгармоники.

E. Двухтактные инверторы

На рисунке 10 показан двухтактный инвертор, для которого требуется трансформатор с центральным отводом. Если предположить, что выходной ток течет непрерывно, то переключатель T1 включен, а T2 выключен. Теперь T1 будет проводить при положительном значении io, а D1 будет проводить при отрицательном значении io. Это означает, что
направление io не имеет значения, выходное напряжение

просто vo = Vd / n. В этом уравнении n – количество витков трансформатора между первичной половиной и вторичной обмоткой.Другое состояние инвертора – когда T2 включен, а T1 выключен, выходное напряжение теперь такое же, как и раньше, за исключением отрицательного значения. Двухтактный инвертор может работать либо в схеме переключения с широтно-импульсной модуляцией, либо в схеме переключения прямоугольной формы. Выходы такие же, как и ранее, показанные на рисунке 5.

Рисунок 10. Двухтактный инвертор (однофазный)

IJSER © 2014 http://www.ijser.org

International Journal of Scientific & Engineering Research, Volume 5, выпуск 7, июль-2014 57

ISSN 2229-5518

Vd


Vo ma⋅ n
V

где

V
ma <= to 1.0
потребуется много оборудования, включая 12 переключателей для трех используемых инверторов.
Гораздо чаще используется установка, показанная на рисунке 11. Эта установка состоит из трех ветвей, по одной для каждой фазы. Каждые
d 4 d


где m
ножка в основном настраивается так же, как и однополярный инвертор
no π
n

VT 2⋅Vd

IT io
a > 1.0
, как описано выше.В трехфазных инверторах широтно-импульсная модуляция
используется так же, как и раньше, за исключением того, что она часто используется с каждой из трех фаз. При подаче энергии на три разные фазы необходимо убедиться, что все фазы равны, то есть сбалансированы. Чтобы убедиться в этом, та же самая треугольная форма волны напряжения сравнивается с тремя синусоидальными управляющими напряжениями, которые составляют 120 градусов
В приведенных выше уравнениях 5 и 6 показано выходное напряжение двухтактного инвертора
с рис.Одним из основных преимуществ
двухтактного инвертора является то, что он более эффективен для низковольтных источников входного сигнала, таких как аккумулятор. Причина этого в том, что падение напряжения на более чем одном переключателе последовательно приведет к значительному снижению энергоэффективности. Кроме того, управляющие приводы двух переключателей имеют общую землю. Трудно избежать насыщения трансформатора постоянным током в двухтактном инверторе. Выходной ток вторичного тока трансформатора представляет собой медленно меняющийся ток на основной выходной частоте.Обычно предполагается, что это постоянное значение в течение интервала переключения. Когда транзисторы переключаются, ток смещается от одной половины к другой половине первичной обмотки. Это требовало очень хорошей магнитной связи между этими двумя полуобмотками, чтобы уменьшить энергию, связанную с индуктивностью рассеяния двух первичных обмоток. Затем энергия будет рассеиваться в переключателях или в других цепях, используемых для рассеивания и помощи переключателям. Важно, чтобы току в обмотках было куда идти при переключении переключателей.
Когда двухтактный инвертор используется в схеме переключения широтно-импульсной модуляции
для получения синусоидального выходного сигнала, трансформатор должен быть рассчитан на основную частоту, на которой будет работать инвертор. То есть количество витков будет большим по сравнению с трансформатором, предназначенным для работы на частоте переключения в импульсном источнике питания постоянного тока. Это приведет к высокой индуктивности рассеяния трансформатора, которая пропорциональна квадрату числа витков. Эти ограничения затрудняют использование двухтактного инвертора для переключения частот выше 1 кГц. [2]
IV. ТРЕХФАЗНЫЕ ИНВЕРТОРЫ
Во многих случаях, когда требуется инвертор, используется трехфазное питание. Два основных примера – это привод переменного тока и источники бесперебойного питания. Одним из вариантов «трехфазного» инвертора является использование трех отдельных однофазных инверторов, но с изменением их выходной мощности на 120 градусов. Эта установка
не в фазе.
Гармоники на выходе вызывают беспокойство только при линейном напряжении
.Гармоники на выходе любой из ветвей

идентичны гармоникам в Va. Только нечетные гармоники существуют в виде боковых полос, сосредоточенных вокруг mf и его кратных, при условии, что mf нечетное. Только с учетом гармоники mf разность фаз будет эквивалентна нулю, если mf нечетное и кратное 3. Как следствие, гармоника на mf подавляется линейным напряжением vab. Тот же аргумент применяется к подавлению гармоник при нечетных кратных mf, если mf выбрано как нечетное кратное 3.

Рисунок 11. Трехфазный инвертор

Таким образом, некоторые из доминирующих гармоник в однолинейном инверторе могут быть устранены из линейного напряжения трехфазного инвертора. Рассмотрение ШИМ кратко излагается ниже:
Для низких значений mf, чтобы исключить четные гармоники, следует использовать синхронизированный PWM, а
mf должно быть нечетным целым числом. Более того, mf должно быть на
кратным 3, чтобы компенсировать наиболее доминирующие гармоники в линейном напряжении. Более того, наклоны Vcontrol и Vtri должны быть противоположной полярности в совпадающих нулевых переходах.
Во время сверхмодуляции (ma> 1.0), независимо от значения
mf, должны соблюдаться условия, относящиеся к малой mf. [1]

IJSER © 2014 http://www.ijser.org

Международный журнал научных и инженерных исследований, том 5, выпуск 7, июль-2014 58

ISSN 2229-5518

V. КАЧЕСТВО ЭНЕРГИИ
Качество электроэнергии было важной частью анализа энергосистемы.Качество электроэнергии относится к общему коэффициенту гармонических искажений (THD), а также к наличию переходных процессов. Чтобы определить, как инверторы влияют на качество электроэнергии, было использовано специальное оборудование для мониторинга, называемое BMI Dual Node, для измерения качества электроэнергии в системе отбора проб. Система, используемая для измерения, представляла собой фотоэлектрическую матрицу мощностью 20 кВт в Колледже Кальвина. Это трехфазная система, подключенная к сети, в которой используются два инвертора Xantrex мощностью 10 кВт.

A. Допущения

Предполагалось, что рабочее состояние инверторов типично для выбранного трехдневного окна, в котором оно наблюдалось.Это было разумное предположение, поскольку изменения в системе с течением времени будут минимальными. Было сделано еще одно предположение, что инверторы не будут вырабатывать электроэнергию в ночное время. Это было разумным предположением, поскольку фотоэлектрические модули по определению получают энергию от солнечного света.

B. Анализ

Для этого теста было измерено однофазное напряжение, так как ток не мог быть достигнут без фактического отключения электропитания здания.Измерения напряжения были сняты с выключателя, расположенного рядом с точками соединения электрических панелей фотоэлектрической системы. Ниже приведен график того, что наблюдалось во время стандартной работы. Пики приходились на дневное время, когда фотоэлектрическая система была активна, и минимальные значения приходились на ночь, когда фотоэлектрическая система не работала.
с потенциалом повышения до 9%). Пик в конце этого графика вызван отключением устройства контроля
от силовой цепи.Это означает, что фотоэлектрическая система не оказала отрицательного воздействия на качество электроэнергии Интерпретативного центра в течение наблюдаемого периода времени. Для проверки этих результатов и подтверждения предположения о том, что со временем будут незначительные изменения, потребуется постоянный мониторинг здания.
Также важно отметить, что на качество электроэнергии
с точки зрения переходных процессов не повлияет отрицательно отключение трансформаторов
в нерабочие часы (в ночное время).Это произошло потому, что инверторы не работают во время отключения и не находятся под нагрузкой. Обсуждая этот вопрос с экспертом по энергетическим системам Пауло Рибейро, он сказал, что согласен с тем, что автоматическое отключение трансформаторов в ночное время является потрясающей идеей и не приведет к возникновению каких-либо больших переходных процессов или гармоник из-за размера трансформаторов относительно сети. размер.

C. Заключение

В заключение можно сказать, что локальный источник энергии, представленный фотоэлектрической системой, не повлияет отрицательно на качество электроэнергии в здании.Это было важно, поскольку в здании расположена лаборатория, а также несколько компьютерных рабочих станций, на которые могут негативно повлиять значительные колебания напряжения. Инверторы
по своей природе генерируют нежелательные гармоники. Это необходимо учитывать при проектировании инвертора. Xantrex делает хороший инвертор, как показано выше, который можно подключить к сети и использовать без нежелательных переходных процессов и гармоник.

А.Система

VI. КОНСТРУКЦИЯ СИСТЕМЫ ИНВЕРТОРА

Рисунок 12. Суммарные гармонические искажения

Из этого графика мы видим, что в светлое время суток гармонические искажения системы не превышали 2,1
%, следует отметить, что допустимо значение THD до 5%. для требований к питанию
IEEE (в настоящее время он пересматривается, колледж
Calvin College недавно установил фотоэлектрическую солнечную батарею мощностью 20 кВт, как упоминалось ранее. Эта система должна была быть установлена ​​на крыше нового строящегося здания, Интерпретативного центра в Кальвине Колледж.
Инверторы должны были быть подключены к сети и обеспечивать некоторые средства контроля производства фотоэлектрической системы как в киловатт-часах, так и в пиковых киловаттах для измерительных целей. Я был портом в команде разработчиков, которая отвечала за выбор инвертора и соответствующий баланс компонентов системы. Компоновка и конфигурация инверторов и баланс компонентов системы (разъединители постоянного и переменного тока, предохранители и проводка) были определены группой разработчиков в соответствии с требованиями производителя.Инверторы были частью фотоэлектрической системы, которая преобразовывала электрическое напряжение постоянного тока от фотоэлектрических модулей в напряжение переменного тока для использования в

IJSER © 2014 http://www.ijser.org

International Journal of Scientific & Engineering Research , Том 5, Выпуск 7, июль-2014 59

ISSN 2229-5518

здания и остальная часть сети кампуса.Компоненты Balance of System включали разъединители постоянного и переменного тока, предохранители, коробки объединения
и трансформаторы. Поскольку они относятся к выбранному инвертору, они являются производными от выбора инвертора.

B. Критерии и требования проектирования

Инверторы должны были быть подключены к энергосистеме Интерпретативного центра и обеспечивать питание для компенсации нагрузки на здание. Инверторы и их разделительные трансформаторы должны быть установлены снаружи здания, чтобы минимизировать охлаждающую нагрузку здания.Электроэнергия должна подаваться в здание в трехфазной конфигурации на 208 В переменного тока. Эти инверторы должны быть напрямую подключены к распределительному щиту здания. Все фотоэлектрические компоненты должны быть постоянно заземлены и подключены к заземлению здания на электрическом распределительном щите.

C. Альтернативные решения

Различные решения для инверторов, которые были исследованы, были скомпилированы до того, как было сделано окончательное определение напряжения, которое инверторы должны будут взаимодействовать со зданием.

Таблица 6. Решения для инверторов

Входное напряжение

Модель

Серия Trace SW (SW-

5548)

Стоимость единицы

$ 3,196

48 В постоянного тока

Номинальная мощность

5500 Вт

Количество требуемых единиц

4

Выходное напряжение

9000 Фаза

Комм.Интерфейс

RJ11-последовательный порт

Гарантия

5 лет

Модель

Outback Powre (FX2548)

Стоимость

$ 2,245

Входное напряжение

48 В постоянного тока

Номинальная мощность

2,500 Вт

# Требуемые единицы

34

34

0 Выход

120 В, 1 фаза

Комм.Интерфейс

RJ45

Гарантия

2 года

Эти опции содержат первичные инверторы, которые используются для сетевых фотоэлектрических систем. Именно по этой причине они были расследованы. Исторически фотоэлектрические системы использовались в основном в автономных приложениях; в результате появилось гораздо больше инверторов для небольших автономных приложений [5,6].

D. Анализ альтернатив

Различные альтернативы, перечисленные выше, были оценены по их способности соответствовать ряду критериев, включая стоимость, программный интерфейс, напряжение, эффективность, совместимость фотоэлектрических модулей и гарантию. Три инвертора, которые не могли работать с трехфазным питанием, были проигнорированы как жизнеспособные решения из-за необходимости прямого взаимодействия с энергосистемой здания.

E. Решение

Было принято решение использовать два инвертора Trace PV Series
10208 10 кВт.Нам потребовалось два таких инвертора, по одному на каждую сторону крыши. Это позволило нам контролировать каждую крышу отдельно, поскольку две системы были электрически изолированы друг от друга.

F. Тестирование и интеграция

После установки инверторов и всей фотоэлектрической системы (включая инверторы и баланс компонентов системы) система была проверена инспектором по электрике города Гранд-Рапидс. По завершении этой проверки было завершено исследование сети-интерконнекта для потребителей энергии.После одобрения обоих этих агентств фотоэлектрическая система была введена в эксплуатацию. Тестирование инверторов перед установкой было выполнено путем подключения их к трехфазному источнику переменного тока.

IJSER © 2014 http://www.ijser.org

International Journal of Scientific & Engineering Research, Volume 5, Issue 7, July- 2014 60

ISSN 2229-5518
