Сварочный инвертор своими руками из подручных материалов: Инструкция +Видео схема

Сварочные работы очень востребованы в любых сборочных и ремонтных работах. Качественная варка металла высоко ценится и оплачивается. Для того, чтобы выполнять самому все сварочные работы необходим личный аппарат. И совсем необязательно его покупать. Можно собрать установку для инверторной сварки своими руками. Который ни на грамм не будет уступать конвейерным представителям.

[contents]

Содержание:

Общие сведения о сварочном инверторе

Каждый настоящий хозяин должен иметь в своем хозяйстве аппарат для сварки.

Это устройство незаменимо и в сельхоз подсобьях, и в строительстве и обустройстве дома, и в обслуживании автомобиля и ещё много где.

К тому же выполнить инверторную сварку своими руками вполне возможно, даже если вы не профессиональный электрик.

Технические показатели

Показатели сварочного инвертора собранного самостоятельно, будут следующими:

  1. Напряжение 220В.
  2. Сила тока на входе в устройство – 32 А, а на выходе -250А.
  3. Подобная установка сможет выполнять сварочную работу электродом 5-ой с длинной дуги до 1см.
  4. КПД его будет не ниже покупных.

Элементы собираемой конструкции

  1. блок для питания,
  2. драйверы силовых ключей,
  3. силовой блок.

Инструменты необходимые для выполнения сборки

  1. нож, комплект отверток, ножовка по металлу,
  2. паяльник для работы с электросхемой,
  3. резьбовые крепежные элементы,
  4. тонкий лист металла,
  5. элементы для микросхемы, медные провода и полосы,
  6. кассовая термобумага, стеклоткань, текстолит, слюда.

Изготовление инверторной сварки своими руками

Сбор блока питания

Самым важным узлом для этого блока инвертора будет трансформатор. С помощью него обеспечивается подача стабильного напряжения.

Его делают из четырех обмоток:

  1. первичная – 100 витков  выполненных из провода ПЭВ 0,3 мм в диаметре;
  2. первая вторичная – 15 витков выполненных  из провода ПЭВ 1мм в диаметре;
  3. вторая вторичная – 15 витков выполненных из провода ПЭВ 0,2мм в диаметре;
  4. третья вторичная – 20 витков выполненных из провода ПЭВ 0,3 мм в диаметре.

Завершив намотку первичной обмотки, следует провести изоляцию полученной поверхности стеклотканью. А затем наматывать слой экранирующего провода. Причем его витки должны закрывать весь первый слой.

Важно! Обмотку трансформатора лучше делать равномерно по всей ширине каркаса. Так влияние перепадов напряжения будет минимально.

Провод для экранирования нужно брать одного диаметра с первичной обмоткой и наматывать в одинаково направлении. Это условие относиться ко всем остальным обмоткам. Каждый слой обмотки изолируется друг от друга стеклотканью или малярным скотчем.

Правильно подобранные резисторы к электронной схеме обеспечат силу напряжения передающегося от блока питания на реле в диапазоне 20-25В. Диоды в схеме должны быть собраны согласно методу «косого моста».

В процессе работы устройства, диоды будут значительно нагреваться, поэтому к ним обязательно нужно прикрепить радиаторы. Иногда с этой целью заимствуют у старого компьютера охлаждающие элементы. Установка диодного моста должна иметь два радиатора. Верх моста крепится через слюдяную прокладку к одному радиатору, низ — через термопасты ко второму.

Выводы диодов необходимо направить в одну сторону с выводами транзисторов, обеспечивающих трансформацию постоянного тока в переменный.

Длинна проводов, для соединения выводов, должна быть меньше 15 см. Блоком питания и блок инверторный разделяются листом металла, приваренным к корпусу установки.

Сбор силового блока

Основной узел силового блока – трансформатор. Он понижает напряжение высокочастотного тока, а силу увеличивает.

Дня такого трансформатора необходимы два сердечника Ш20х208 2000 нм. Зазор между ними лучше обеспечить с помощью газетной бумаги.

Обмотка трансформатора должна быть сделана из медной полосы шириной в 40мм и толщиной 0,25 мм.

Все слои должны быть дополнительно обмотаны кассовой лентой с целью термоизоляции.

Вторичная обмотка выполняется тремя слоями медных полос с фторопластовой лентой между каждым из них.

Итого трансформаторная обмотка должна состоять из 12 витков х 4 витка, 10 кв.мм х 30 кв.мм.

Термоизоляцию можно выполнить обычной бумагой, но лентой от кассового аппарата будет более долговечно.

Необходимо учитывать, что в процессе эксплуатации устройства сделанный трансформатор будет значительно перегреваться, поэтому необходимо предусмотреть охлаждающий кулер. Например, от старого компьютера.

Состав инверторного блока

Данный блок устройства постоянный ток преобразует в переменный высокочастотный. Наилучшим вариантом будет сбор такого блока из двух транзисторов средней и ниже мощностей. Тогда и частота тока будет стабилизирована, и шум, в процессе эксплуатации, минимальным.

В самодельном сварочном инверторе необходимо закладывать минимум шесть охлаждающих маломощных вентилятора от компьютера, или же один мощный, направив его на обдувание понижающего силового трансформатора. В случае использования нескольких вентиляторов, как минимум, три из них следует расположить у силового трансформатора.

Для большей защиты от перегрева устройства устанавливается термодатчик к наиболее греющемуся радиатору. Его функция при достижении максимально допустимой температуры отключать питание на весь аппарат.

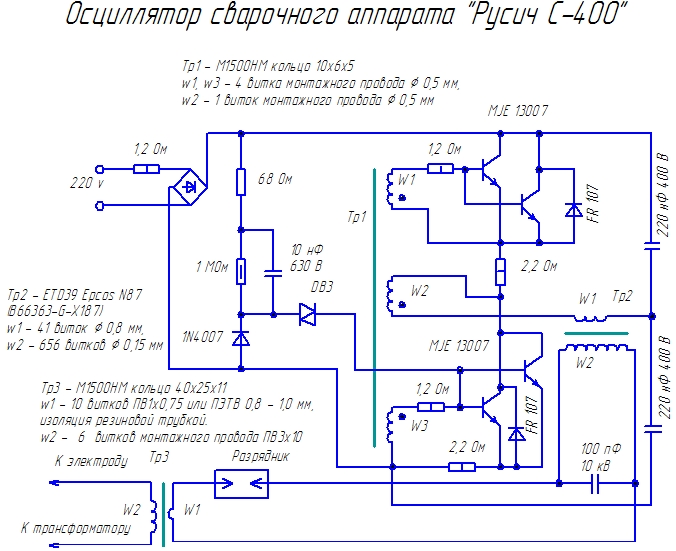

Приблизительная схема самодельного сварочного инвертора

Выполненная обмотка трансформатора крепится на основу агрегата с помощью нескольких скоб.

Платы делаются с помощью фольгированного текстолита толщиной в 1мм. Для понижения нагрузки в платах формируют несколько небольших прорезей.

В качестве основы агрегата используют пластину гетинакса толщиной в 0,5 см с круглой прорезью в центре для вентилятора.

Важно! Все провода должны располагаться так, что бы между ними было е пространство.

На поверхность основы выводятся ручки для резистора и переключатели тумблера, зажимы и светодиоды. Сверху устройство покрывается кожухом из винипласта или текстолита толщиной минимум 4 мм.

Описание основных неисправностей сварочного инвертора и его ремонт

Определения причин поломки следует начать с внешнего осмотра. Если обнаружены места с плохим контактом, их отсоединяют, зачищают и соединяют их снова.

Достаточно часто встречаются следующие неисправности:

  1. Излишнее потребление тока при полном отсутствии нагрузки.
    В этом случае, скорее всего, замкнулись витки. Нужно просто выполнить перемотку и улучшить изоляцию слоя.
  2. Частое падение сварочной дуги.
    Наиболее вероятен пробой обмотки, вследствие чего, в цепь поступает завышенное напряжение.
  3. Неверная регулировка сварочного тока.
    Возможны замыкания в зажимах или дроссельной катушке, отказ регулирующего ток винта.
  4. Ток недостаточен.
    Это говорит о том, что в сети упало напряжение.
    В этом случае  проверяют исправность регулятора.
  5. Повышенная шумность трансформатора.
    Часто повышение шума сопровождается перегревом аппарата. В подобных случаях необходимо проверить крепления стягивающие части магнитопровода, крепления механизмов перемещения, сердечника катушки. Скорее всего, возникло замыкание в сварочных проводах.
  6. Самостоятельное отключение аппарата.
    Следует предположить замыкание в электро цепи, которое вызвало автоотключение.

Кроме того, самым слабым местом инвертора всегда будет колодка клеммы для подключения сварочного кабеля.



Инверторная сварка своими руками: схема оборудования

Каждый сварочный аппарат отличается по типу, внешнему виду, а главное — по своему строению. Наиболее широко применяются модели инверторного типа. Основное их преимущество в том, что их можно использовать даже в труднодоступных местах, в которых требуется сварка. Такой прибор обычно имеет компактный вид и отлично подходит для использования на выездах. Инверторная система собирается своими руками достаточно тяжело. Для этого нужны познания в схемотехнике и умение работать с радиодеталями. Но, если такие познания имеются, вся работа пройдет быстро и без осложнений. Такой аппарат полезен каждому автолюбителю и любому бережливому хозяину.

Принцип работы инвертора

Все сварочные аппараты инертного типа работают по одному принципу.

  1. Из основного элемента – блока питания, энергия, прежде чем доходит до места, которому требуется сварка, проходит через различные преобразования.

  2. Изначально бытовое напряжение преобразуется в постоянный ток, а он в свою очередь становится переменным, с высокой частотой.

  3. При этом происходит понижение частот, ток выпрямляется, и его можно использовать для сварки.

  4. В результате аппарат получается компактным и эффективным в использовании.

А главное — его можно собрать своими руками из простых комплектующих.

Как устроен сварочный инвертор?

Инверторная система такого устройства одна из самых простых, и её можно собрать своими руками. Каждую деталь, которая может понадобиться для этого, легко можно найти в любом магазине радиодеталей. Главное при этом — умение обращаться с паяльником. Такое устройство, собранное своими руками, рассчитано на работу от напряжения в 220В и 32А, проще говоря, от обычной электросети. Несмотря на небольшую потребляемую мощность, шов, сделанный с его помощью, получается прочным и ровным. Один из самых важных компонентов такого аппарата – блок питания.

Он состоит из трансформатора с ферритовым сердечником.

Для первичной обмотки своими руками можно использовать проволоку 0,3 мм в диаметре. Для этого будет достаточно 100 колец провода. Для вторичной обмотки хватит и 15, в данном случае используется 1 мм провод. Средний заход вторичной обмотки также состоит из 15-ти витков провода 0,2 мм в диаметре. И наконец, делается последний заход, в 20 колец с проводом, толщиной в 35 мм. Для инверторной сварки лучше использовать не один, а два трансформатора с частотой 41 или 55 кГц.

Обмотка трансформатора

Прежде чем приступать к намотке проводов на сердечник своими руками, необходимо его обернуть медной лентой. Ширина полосы меди должна быть порядка 40 мм, а высота — 0,3 мм. После этого проводится его обмотка термобумагой.

Для первичной обмотки лучше не использовать провода с круглым сечением. Во время обмотки важно следить, чтобы между проводами не было зазоров — это повлияет на стабильность напряжения (оно ухудшится). После обмотки своими руками делается изоляция. Можно дополнительно сбоку на плате поставить вентилятор для охлаждения трансформатора.

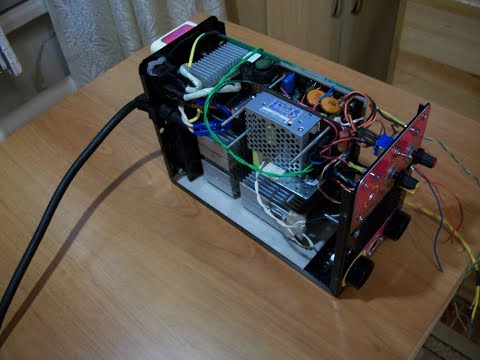

Плата аппарата

Для плат прибора инверторной сварки нужно использовать радиаторы и кулеры. Подойдут обычные компьютерные. Можно применить как старые, так и приобрести новые в любом компьютерном салоне или магазине радиозапчастей. Радиатор ставится своими руками внизу и сверху платы, к нему крепятся диоды. Подробную электрическую схему сборки платы для инверторного аппарата можно найти в интернете. Она может быть разной.

Плата, с расположенным на ней блоком питания, монтируется отдельно от силовой части: она должна отделяться от нее листом металла, присоединённого к корпусу.

Проводники для управления затворками должны быть припаяны почти вплотную к транзисторам.

После сборки потребуется отладка, и только потом проводится пробная сварка. Последний пункт особенно важен. В результате проверок выявляются все недостатки и ошибки.

Отладка и настройка

Модуль настраивается своими руками следующим образом. Он подключается к напряжению в 15 В, чтобы запитать кулер, затем подключается реле через резистор, для безопасности. Это поможет избежать скачков напряжения в бытовой сети и повысит стабильность работы аппарата, когда потребуется сварка. Проверяется работа реле: если все нормально, прибор подключается к сети и тестируется в рабочем состоянии. Для этого аппарат запускается, и с помощью осциллографа проверяются его показатели напряжения. Оно должно быть в пределах 500В, в крайнем случае — 550В.

Также нужно прислушаться к шуму — он должен быть ровным и неизменным даже при повышении нагрузки.

Если это не так, значит, трансформатор неисправен или присутствуют другие проблемы, которые желательно сразу же устранить. После этого поводится первая сварка, по результату которой и станет ясно, насколько качественный аппарат был собран своими руками.
