Cварочный аппарат полуавтомат для дома, гаража: как выбрать?

Большинство домашних умельцев часто задаются вопросом, как бы приобрести сварочный полуавтомат, какой выбрать, что порекомендуют специалисты? Сегодня подобные инверторные аппараты являются достаточно востребованными, стоимость которых зависит от производителя, качества сборки, технических характеристик, функционала. Достаточно компактные устройства можно использовать и в домашних условиях, и в автомастерских. Также нужно отметить, что сварочные аппараты инверторного типа нередко используют опытные сварщики.

Оглавление:

Преимущества инверторного полуавтомата
Особенности выбора сварочного полуавтомата для быта
Что необходимо учитывать при выборе инвертора
- Время включения аппарата
- Степень потребления мощности
- Диапазон регулирования сварочного тока
- Автоматизация управления
Полуавтоматический сварочный аппарат для ремонта авто
Лучшие производители полуавтоматов для быта

Преимущества инверторного полуавтомата

Благодаря небольшим размерам инструмент можно хранить и в гараже, и дома. Он не займет много места.
Рабочее напряжение полуавтомата составляет 220В, при этом инструмент наделен хорошим функционалом, отличается высокой производительностью.
Приобрести сварочное оборудование инверторного типа возможно практически в каждом строительном магазине.

Стоимость инверторов, предназначенных для бытовых условий, может существенно отличаться. Четко ответить на вопрос, какой из них лучше, затруднительно. Но при покупке такого инструмента не стоит выбирать самый дорогой. В первую очередь нужно определиться, для каких работ он предназначается, как часто, сколько времени инструмент будет работать, к примеру, в день и т. д. На основании этого уже можно подбирать агрегат, соответствующий по техническим параметрам.

Особенности выбора сварочного полуавтомата для быта

Как правильно выбрать сварочный полуавтомат для дома?

Покупать полуавтомат для дома можно уверенно, так как подобный инструмент действительно будет полезен не только для дома, но и для выполнения ремонта собственного авто.

На сегодняшний день приобрести качественный инвертор для дома можно в каждом магазине строительного инструмента. Агрегат оснащен всем необходимым функционалом для выполнения необходимых работ в быту, ремонта автомобиля.

Сделать правильный выбор и приобрести оптимальный вариант сварочного оборудования сориентирует условная классификация инструмента. Необходимо отметить, что аппараты для сварки небольших размеров предназначены исключительно для использования в домашних условиях. Есть более мощные модели, которые можно использовать не только в быту, но и для профессиональной сварки. Они отличаются большим количеством функциональных возможностей.

Полуавтоматический сварочный аппарат лучше рассматривать среди этих марок: Ресанта, Fubag, Aurora (при условии что вы ограничены в бюджете).

Есть профессиональная инверторная сварка с дополнительными функциями, мощным источником питания. Но между всеми перечисленными полуавтоматами есть некоторые отличия:

Разная мощность
Разные периоды рабочего цикла
Отличается стоимость

Обычно в быту полуавтоматическая сварка используется очень редко, а сам инструмент эксплуатируется непродолжительное время. В таком случае, конечно же, лучше приобретать именно бытовые сварочные полуавтоматы, меньшей мощности, которые будут стоить на порядок дешевле. Характерная особенность подобных устройств – это непрерывная работа составляет всего около 15-ти минут, после чего инструменту нужно дать отдохнуть на протяжении часа.

Если необходим бытовой сварочный инвертор для выполнения более продолжительных работ, лучше рассматривать более профессиональные варианты. Более дорогие модели способны работать без перерыва на протяжении нескольких часов, у них лучшая производительность, больше функциональных возможностей.

Что необходимо учитывать при выборе инвертора

Как выбрать полуавтомат? Чтобы приобрести действительно хороший полуавтомат для сварки, стоит при выборе учитывать некоторые довольно важные показатели инструмента.

Первоначально нужно определиться с задачами, с которыми инвертор должен будет справляться, каким нагрузкам будет подвергаться. Существует три категории такого инструмента: для бытового применения (до 200А), полупрофессиональные (до 300А), профессиональные полуавтоматы (более 300А).

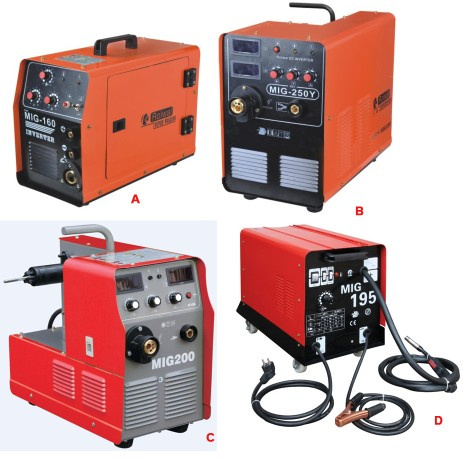

Также полуавтоматы для сварки в зависимости от технологии производства источника питания бывают:

Инверторные
Трансформаторные
Выпрямительные

Инверторы – компактные, легкие полуавтоматы, оснащенные дополнительными довольно важными функциями: плавное регулирование тока, антиприлипание, легкий розжиг.

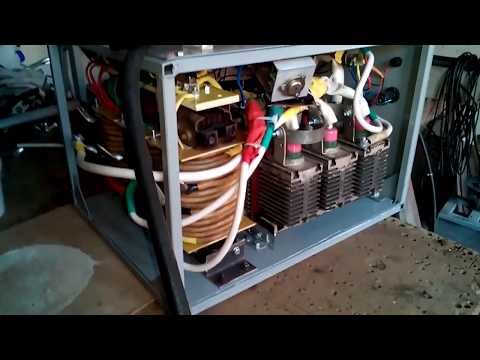

Трансформаторный полуавтомат лучше выбирать, если во время проведения сварочных работ, агрегат нужно будет часто переносить с места на место.

Время включения аппарата

Приобретаем сварочный полуавтомат, какой выбрать? Задаваясь подобным вопросом, стоит обязательно учитывать такой критерий, как время включения устройства.

Для инверторов бытового типа хорошим показателем включения считается – 20%.
Для сварки профессионального типа – 60%.

Степень потребления мощности

Это довольно важный показатель, который необходимо учитывать при покупке сварочного оборудования:

Недорогие полуавтоматы имеют слабую мощность, поэтому их можно использовать только для сваривания металлических изделий небольшой толщины.

Диапазон регулирования сварочного тока

Покупая полуавтоматическую сварку обязательно нужно смотреть, в каком диапазоне можно регулировать ток.

Хороший полуавтомат должен обладать:

Мягким стартом (плавное зажигание дуги).
Мягким финишем (режим сжигания проволоки).
Режимом 2 в 4 такта, который предоставляет возможность при продолжительной работе не удерживать на горелке кнопку.

Какой сварочный полуавтомат выбрать? Лучше, конечно же, чтобы система подачи проволоки была закрытого типа. Такой механизм будет предотвращать попадание грязи на сварочную проволоку, продлит срок службы направляющего канала. Также инструмент должен быть оснащен защитной системой от короткого замыкания.

Автоматизация управления

Хороший сварочный полуавтомат должен быть достаточно автоматизирован. К примеру, опытному сварщику будет крайне некомфортно работать, когда скорость подачи проволоки нужно переключать вручную.

Обязательно, приобретая новое оборудование для сварки, необходимо смотреть комплектовочный лист, то есть наличие запасных деталей, вместимость газового баллона, размещение элементов управления.

Полуавтоматический сварочный аппарат

для ремонта авто

Как правильно полуавтомат выбрать для ремонта автомобиля? Ремонт авто с применением сварочного оборудования предполагает, как правило, кузовные работы. Современные кузова легковых авто производятся из тонкого металла, поэтому для выполнения сварочных работ понадобится небольшой ток, сварочная проволока толщиной не более 0,8 мм. Достаточно редко приходится сваривать детали толщиной до 5 мм.

Такие инверторы оснащаются большим комплектом запасных элементов, на них можно использовать различные виды сварочной проволоки. А их стоимость вполне демократична. Основное на что стоит обращать внимание при покупке – это наличие регулировки напряжения, тока. Подобное оборудование, конечно же, не подойдет для выполнения больших объемов сварочных работ, а также для соединения металлических конструкций значительной толщины, но для ремонта авто его функционала будет достаточно.

Выбирая полуавтомат нужно смотреть на его механические параметры. К примеру, лучше покупать инструмент с устройством подачи проволоки, которое легко и быстро перезаряжается. Данное устройство всегда в работе, поэтому мотор привода должен иметь достаточную мощность, а само устройство может быть полностью сконструировано из металлических элементов.

Существуют модели полуавтоматов трансформаторного типа для эксплуатации в гаражном режиме. Они дешевле инверторов, но обделены возможностью автоматической регулировки напряжения, тока, который можно переключать дискретным переключателем лишь на холостом ходу. Выходной ток обладает значительным уровнем пульсации, по частоте практически равен двойной частоте источника питания. Аппараты такого типа достаточно просты по конструкции, хорошо поддаются обслуживанию и ремонту, но качество сварного шва хуже инверторных аналогов.

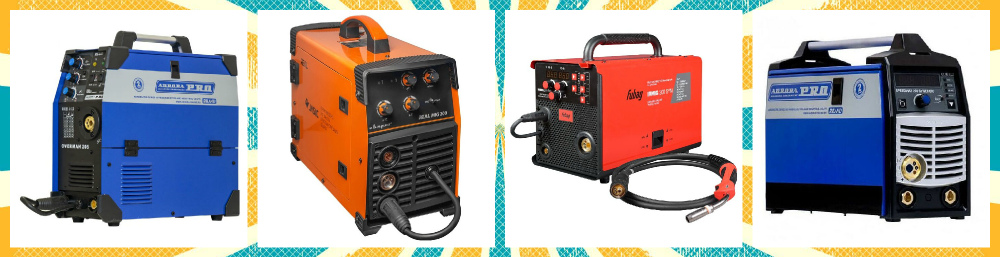

Лучшие производители полуавтоматов для быта

Можно отметить несколько производственных компаний, предлагающих качественные полуавтоматы для дома, при этом по доступной цене. Неплохой бюджетный вариант может быть от китайского производителя «Elitech». Аппараты данного бренда отличаются достойным качеством, функционалом.

Еще один производитель качественного оборудования для сварки с нормальным соотношением цена/качество – это компания «Foxweld». Отличительная черта инструмента от этого производителя – высокая экономичность. В комплект поставки оборудования входит горелка, специальные рукава для подачи газа, достаточно хорошей длины.

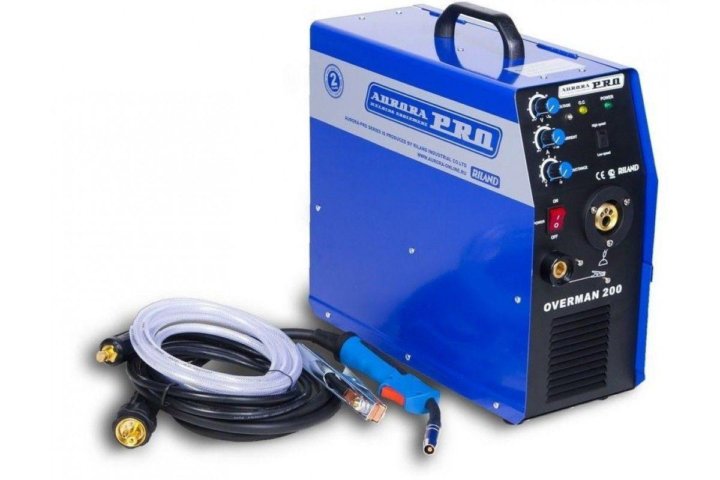

Наилучшими характеристиками отличаются полуавтоматы от компании «Overman». Они могут работать с разными видами сварочной проволоки, а единственным недочетом их конструкции является немного больший вес, чем у инструментов других брендов.

О бренде Циклон

Циклон – это бренд Российского производителя Юг-Прибор, который имеет многолетний опыт разработки и производства высокотехнологичного сварочного оборудования.
Производимое оборудование отвечает самым высоким запросам потребителей, это не только высококачественные сварочные аппараты, но и современные технологии и собственные ноу-хау, постоянное обновление и
расширение модельного ряда, повышенная безопасность продукции.

Выбор сварочного аппарата.
При выборе сварочного аппарата перед покупателем встают два основных вопроса: брать трансформаторного или инверторного типа, и какой лучше – российский или китайский? В обоих случаях есть определенные нюансы, требующие разъяснения.

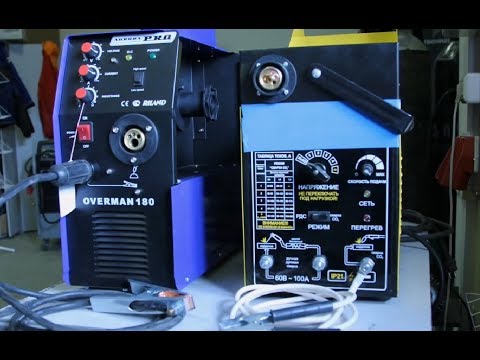

Инвертор или трансформатор?

Тут все достаточно просто. Если вы специалист-сварщик, то можете остановиться и на трансформаторном агрегате. Он требует высокой квалификации того, кто с ним работает. Значение сварочного тока под конкретный диаметр электрода здесь регулируется ступенчато, добавлением или удалением витков вторичной обмотки. Агрегат отличается высоким расходом электроэнергии (среднее значение – 10 кВт). Среди плюсов – лишь невысокая цена. К тому же, сварочная техника трансформаторного типа довольно габаритна и увесиста (от 50 до 300 кг). Единственное достоинство подобных характеристик в том, что такой сварочный аппарат не украдут.

Инверторный полуавтомат – это уже современные технологии, где реализована иная схема получения сварочного тока. В электрической цепи сварочного инвертора ток проходит через выпрямитель, а потом на транзисторный блок, где преобразуется в П-образную форму с частотой до 100 кГц. Затем через понижающий трансформатор, выпрямитель и дроссель ток поступает на электрод. Электронная плата управления контролирует параметры.

Такая конструкция сварочного полуавтомата решила целый ряд задач, которые не могли быть реализованы трансформаторной сваркой.
1. Процесс сварки контролируется автоматически, что дало возможность пользоваться сварочными аппаратами инверторного типа даже любителям.
2. Уменьшилась масса агрегата (инверторный сварочный аппарат весит от 5 до 30 кг, в зависимости от мощности).
3. Многократно возросла точность регулировки сварочного тока.
4. Расширились функции.
5. Вырос КПД за счет снижения энергопотребления.

Принимая решение купить сварочный инвертор, потребитель часто ориентируется на стоимость. И конечно, в этом отношении китайская техника выигрывает. Однако ценовая планка занижена, благодаря использованию запчастей среднего или невысокого качества. Но это еще полбеды. При выходе китайского сварочного аппарата из строя, во многих случаях просто невозможно найти запасных деталей. Дилеров не много, да и те представляют серьезные компании. А основная масса предлагаемой техники – это ширпотреб. Причем, названия у многих сварочных инверторов могут быть русскими, но начинка – китайская. Это такой маркетинговый ход.

Отечественные сварочные полуавтоматы несколько дороже в цене. Но эта разница компенсируется большей надежностью, возможностью быстро заменить вышедшие из строя запчасти. Инструкции по применению и техническая документация у российских инверторов полностью совпадает с реальными возможностями и показателями. У китайских агрегатов паспортные характеристики могут сильно отличаться от их выходных параметров. Иногда вы просто покупаете «кота в мешке». Отсюда следует вполне логичный вывод, что купить сварочный полуавтомат предпочтительнее все же российского производства.

Весь список брендов

В корзину

Подробнее

В корзину

Подробнее

В корзину

Подробнее

В корзину

Подробнее

В корзину

Подробнее

В корзину

Подробнее

В корзину

Подробнее

В корзину

Подробнее

В корзину

Подробнее

В корзину

Подробнее

В корзину

Подробнее

В корзину

Подробнее

В корзину

Подробнее

Источник питания инвертора

Инверторные сварочные аппараты имеют множество преимуществ перед традиционными трансформаторами-выпрямителями. Инверторы более портативны и имеют меньший вес, что облегчает их перемещение по рабочей площадке. Кроме того, инверторы обеспечивают возможность высококачественной многопроцессорной сварки, так что одна машина может выполнять сварку Stick, MIG, TIG, FCAW, дуговую строжку и даже импульсную сварку. И что еще более важно, в инверторах используется технология управления формой волны Lincoln™, обеспечивающая больший контроль над параметрами дуги и автоматическую точную настройку дуги для создания наилучшего возможного сварного шва, контролируя такие проблемы, как прожоги.

Но знаете ли вы, что использование инвертора также может сэкономить вам деньги на затратах на электроэнергию по сравнению с традиционным источником питания? Каждый год в США потребляется электроэнергия на сумму около 15 миллионов долларов, а во всем мире на сварку — 99 миллионов долларов. Чтобы повысить эффективность и сократить расходы вашей компании на электроэнергию, связанную со сваркой, привлекательным вариантом является инвертор. Фактически, благодаря своей эффективности эти машины могут обеспечить существенную экономию затрат на коммунальные услуги.

Но как переход на инвертор может снизить потребление энергии? В конструкции инверторных сварочных аппаратов, таких как Invertec® V350 Pro от Lincoln, сердечники трансформаторов, обмотки трансформаторов и переключающие компоненты силовой электроники тщательно выбираются для минимизации рабочих потерь. Вот еще несколько причин, по которым инверторы экономят затраты на электроэнергию:

Повышение эффективности трансформатора достигается за счет использования ферритовых сердечников в силовом трансформаторе инвертора. Это снижает потери тока, что приводит к снижению токов холостого хода в проводниках питания 9.0012
Катушки инверторного трансформатора физически меньше обычных трансформаторов. Катушка меньшего размера означает меньшее количество намотки проволоки вокруг сердечника — меньшее количество проволоки
означает меньшие потери и большую эффективность
Силовые электронные компоненты инвертора были тщательно разработаны для снижения потерь и увеличения срока службы
Во многих инверторах, таких как Invertec V350 Pro от Lincoln, используется медный проводник. Медь имеет более высокую тепло- и электропроводность по сравнению с алюминием,
, который минимизирует потери и максимизирует эффективность
Инверторы, работающие на более высоких частотах, чем обычные сварочные аппараты, требуют меньшей выходной индуктивности для плавной работы. Энергия, необходимая для сварки стержнем или для сварки шаровыми электродами, накапливается в конденсаторах, позволяющих использовать дроссели меньшего размера
Компактная конструкция и относительно небольшие физические размеры инверторного сварочного аппарата означают более короткие провода и кабели (или даже прямые соединения) между силовыми 9Компоненты 0012. Более короткие пути тока обеспечивают более низкое сопротивление и лучшую эффективность
Поскольку инвертор по своей природе имеет низкие потери, требуются меньшие охлаждающие вентиляторы. Это означает, что для перемещения охлаждающего воздуха требуется меньше энергии и, опять же, большая эффективность
Меньший размер компонентов внутри инверторной машины приводит к меньшему рассеиванию тепла и, опять же, большей эффективности

Как рассчитать, насколько инвертор может сэкономить ваши деньги по сравнению с традиционным трансформатором-выпрямителем, и какой инвертор лучше всего обеспечивает энергоэффективность? Используйте рабочий лист ниже, чтобы сделать эту оценку.

Шаг № 1. Рассчитайте выходную мощность
Сначала посмотрите на свою машину, чтобы определить выходное напряжение (Vout), которое на вашей машине выражается в вольтах. В нашем примере это 32В. Затем умножьте это на выходной ток (Iout), указанный на вашей машине в амперах. В этом случае ампер задается равным 300.

Vout x Iout = выходная мощность (Wout) в ваттах
32v x 300 amps = 9600 ватт ИЛИ 9,6 кВт (1000 Вт = 1 кВт)

Шаг #2 – Рассчитать входную мощность
Теперь возьмите указанную выше выходную мощность (KWout) и разделите на эффективность (Eff). Эффективность указана производителем машины. Рассчитав это, вы получите входную мощность в киловаттах.

KWout ÷ Eff = Входная мощность в киловаттах (KWin)
9,6 кВт ÷ 88,2% (или 0,882) = 10,88 кВт

киловатт-часов, использованных за один день (кВтч2/день), путем умножения входной мощности, рассчитанной на шаге 2 (кВт), на количество часов в день, в течение которых машина работает (в нашем примере мы предположим, что сварка выполняется четыре часа в день. )

KWin x #Hrs/Day = киловатт-часы, использованные за один день (KWh2/day)
10,88 кВт x 4 часа. = 43,52 кВтч/день

B) Теперь возьмите рассчитанную потребляемую мощность (кВт), умножьте ее на количество часов в день, в течение которых машина работает, умножьте на цену за кВт-час мощности. Примечание. Цена на электроэнергию рассчитана на уровне 0,12578 доллара США, что является средним показателем по отрасли.

KWin x #Hrs/Day x Цена за кВтч ($/KWh) = ежедневные эксплуатационные расходы Сварка
10,88 x 4 x 0,12578 $ = 5,47 $

Шаг № 4 – Рассчитайте эксплуатационные расходы во время простоя
A) Теперь вы рассчитаете дневное потребление в режиме простоя (кВтч3). Для этого нужно умножить входную мощность (KWIdle) на количество часов простоя в день. (Мы предполагаем, что при восьмичасовом рабочем дне, если сварка выполняется четыре часа, то и простоев будет четыре часа.)

KWIdle x Idle Hrs. = Потребление в режиме простоя в день (кВтч3)
0,4 кВт x 4 часа. = 1,6 кВт·ч

B) Теперь возьмите входную мощность в режиме ожидания (KWIdle), которая указана на силовом трансформаторе в ваттах – в данном случае 400 Вт (или 0,4 кВт) – умножьте на часы простоя x цену за киловатт-час. власти.

KWidle x IdleHrs x Цена за кВт-час = ежедневные эксплуатационные расходы Простой
0,4 кВт x 4 часа. x 0,12578 $ = 0,20 $

Этап № 5 – Рассчитайте общие эксплуатационные расходы
Теперь возьмите ежедневные эксплуатационные расходы на сварку, рассчитанные на этапе № 3, и добавьте ежедневные эксплуатационные расходы на холостой ход из шага № 4 выше, что равно ежедневным эксплуатационным расходам в долларах. .

Ежедневные эксплуатационные расходы + Ежедневные эксплуатационные расходы Простой = Ежедневные эксплуатационные расходы (всего $/день)
5,47 $ + 0,20 $ = 5,67 $

Сравнивая этот номер с традиционным трансформатором-выпрямителем или другим конкурирующим инвертором, вы можете легко определить, какая машина обеспечит экономию средств.

Инвертор по прейскуранту 3200 долларов США и КПД 87 процентов по сравнению с традиционным трансформаторным выпрямителем, который имеет прейскурантную цену 2800 долларов США и КПД 67 процентов, сэкономит примерно 300 долларов США на коммунальных расходах в год. Тогда окупаемость разницы в цене составит от одного до полутора лет.

Инверторные источники питания
Мир меняется. Это неудивительно для любого, кто хотя бы отдаленно осознает свое окружение. Тем не менее, заманчиво взглянуть на давно устоявшиеся технологии, такие как сварка, и поверить в то, что в последнее время практически не происходит развития технологий. Однако человек, придерживающийся такой точки зрения, был бы неправ. На самом деле конструкция и возможности сварочных источников питания менялись и продолжают быстро меняться. Одной из движущих сил этого изменения является разработка и популяризация источников питания на основе инверторной технологии. Эта технология особенно хорошо подходит для сварки алюминиевых сплавов, особенно тонких алюминиевых сплавов.
Что нового?
В прошлом сварочные источники питания основывались на трансформаторах. Блок питания брал в 60 герц 230, 460 или 575 вольт мощности. Металлический трансформатор изменил его с относительно высокого входного напряжения на ток 60 Гц при более низком напряжении. Затем этот ток низкого напряжения выпрямлялся каким-то выпрямительным мостом, чтобы получить сварочный выход постоянного тока (DC). Управление этим выходом обычно осуществлялось какими-то относительно медленными магнитными усилителями.
Аппараты для сварки TIG на базе трансформатора обычно тяжелые и большие. Трансформаторы относительно неэффективны, работая на частоте 50 или 60 Гц. В трансформаторе выделяется много тепла, и трансформатор должен быть относительно большим и тяжелым. Значительная часть затрат на электроэнергию идет на нагрев трансформатора и окружающего воздуха. Большинство таких сварочных источников питания весят около 400 фунтов и имеют форму 32-дюймового куба. Кроме того, если используется частота 60 Гц, управляющие сигналы могут выдаваться не более 120 раз в секунду, поэтому невозможно увеличить импульс сварочного тока быстрее, чем это.
В источниках питания с инверторным управлением используется та же входящая мощность 60 Гц. Однако вместо того, чтобы подавать его непосредственно в трансформатор, он сначала выпрямляется до 60 Гц постоянного тока. Затем он подается в инверторную часть источника питания, где включается и выключается полупроводниковыми переключателями на частотах до 20 000 Гц. Этот импульсный, высоковольтный, высокочастотный постоянный ток затем подается на главный силовой трансформатор, где он преобразуется в низковольтный постоянный ток с частотой 20 000 Гц, пригодный для сварки. Наконец, он проходит через схему фильтрации и выпрямления. Управление выходом осуществляется полупроводниковыми регуляторами, которые модулируют скорость переключения переключающих транзисторов.
Какие преимущества дает эта новая конструкция с инверторным управлением? Во-первых, основной силовой трансформатор, работающий на частоте 20 000 Гц, намного эффективнее трансформаторов на 60 Гц, а это значит, что он может быть намного меньше. Помните, машины на базе трансформатора обычно весят более 400 фунтов и представляют собой куб со стороной 32 дюйма. На прилагаемой фотографии показана линейка инверторных источников питания Lincoln для дуговой сварки вольфрамовым электродом (GTAW). Машина в центре, V205, весит 33 фунта и имеет ширину 9 дюймов, 19дюймов в глубину и 15 дюймов в высоту. Две другие машины представляют собой инверторы постоянного тока, они еще легче и меньше. Таким образом, есть огромное преимущество в весе и портативности в пользу инверторных машин.
Есть еще одно преимущество инверторных блоков питания – стоимость электроэнергии. Инверторное оборудование намного эффективнее трансформаторного. Например, потребление тока при 205 амперах для Lincoln V205 составляет 29 ампер при однофазном питании 230 вольт. Ток, потребляемый старым трансформаторным сварочным аппаратом, обычно составляет от 50 до 60 ампер при однофазном питании 230 В при сварке на аналогичных токах. Хотя экономия средств при переходе на инверторы часто преувеличивается, в нормальных условиях можно с уверенностью сказать, что годовая экономия энергии составляет примерно 10% от покупной цены блока питания.
Другим значительным преимуществом инверторных источников питания является то, что, «разбивая» входящий переменный ток так тонко, мы получаем очень устойчивый постоянный ток без типичных пульсаций 60 Гц. Это приводит к более плавной и стабильной сварочной дуге на постоянном токе.
До сих пор мы обсуждали только инверторы, которые подают постоянный ток. В течение нескольких лет это было все, что было доступно. Инверторов, которые обеспечивали выход переменного тока, просто не существовало. Затем кому-то пришла в голову идея упаковать два инвертора в один корпус. Заставив их работать с разной полярностью и попеременно включая и выключая их, был сгенерирован выход псевдопеременного тока. Некоторые инверторы до сих пор генерируют переменный ток таким образом. Сегодня также существуют более сложные методы генерации переменного тока, но для целей этой статьи проще представить себе генерацию переменного тока двумя инверторами с противоположными полярностями.
Способность генерировать переменный ток — это то, что действительно делает инвертор незаменимым при сварке алюминия методом GTAW. Тот факт, что напряжение дуги никогда не проходит через нуль, означает, что дуга переменного тока намного более стабильна, чем раньше. Большинству инверторных источников питания GTAW не требуется, чтобы высокая частота была постоянно включена для обеспечения стабильности. На самом деле в Lincoln V205 нет возможности использовать непрерывную высокую частоту. Он будет автоматически гаснуть, как только загорится дуга. Устранение непрерывной высокой частоты резко снижает количество радиопомех, генерируемых источником питания.
Во-вторых, тот факт, что мы можем посылать управляющие сигналы с частотой 20 кГц, означает, что мы можем изменять частоту сварочного тока переменного тока. Старые машины работали только на частоте 60 Гц переменного тока. V205 может выдавать переменный ток с частотой от 20 до 150 Гц. Более высокие частоты могут быть полезны при сварке тонких материалов. По мере увеличения частоты конус дуги и сварной шов становятся уже, что приводит к более глубокому проплавлению.
Много лет назад стало понятно, что в GTAW проплавление сварного шва происходит из отрицательной части электрода цикла переменного тока. В той части цикла, когда электрод находится в положительном состоянии, проплавление уменьшается, и больше тепла поступает в вольфрамовый электрод. Однако во время положительной части цикла электрода дуга фактически удаляет оксиды с поверхности алюминия, облегчая сварку. Именно по этой причине, хотя большинство других материалов ГТА сваривают на постоянном токе, алюминий обычно сваривают на переменном токе. Очень ранние источники питания GTAW давали простой синусоидальный выходной сигнал, в котором генерировались равные количества положительных и отрицательных электродов. Однако это было неэффективно. Нам не нужно было так много положительного электрода, чтобы получить адекватную очистку. Более поздние источники питания позволили нам изменять пропорцию отрицательного электрода к положительному электроду. Было обнаружено, что примерно 65% отрицательного электрода и 35% положительного электрода обеспечивают адекватную очистку дуги и хорошее проплавление. Однако большая часть энергии дуги по-прежнему шла на нагрев вольфрамового электрода, поэтому требовались вольфрамовые электроды большого диаметра.
Инверторные блоки питания обеспечивают адекватную очистку дуги даже при 15 % положительного электрода. Уменьшение количества положительного электрода делает процесс более эффективным, увеличивает проплавление и снижает количество тепла, попадающего в вольфрамовый электрод, что означает возможность использования заостренных электродов меньшего диаметра. Это дополнительно концентрирует и сужает сварной шов.
Наконец, новые инверторные блоки питания программируются программно. Это значительно упрощает изменение характеристик источника питания. На прилагаемой фотографии показан еще один блок питания Lincoln, Invertec® V350 Pro. Этот источник питания в первую очередь разработан как инверторный аппарат для дуговой сварки металлическим электродом в среде защитного газа (GMAW). Он содержит довольно много различных программ для стационарного, импульсного GMAW и нетрадиционных алгоритмов управления для GMAW.
