Хвостовики инструмента с конусностью 7:24

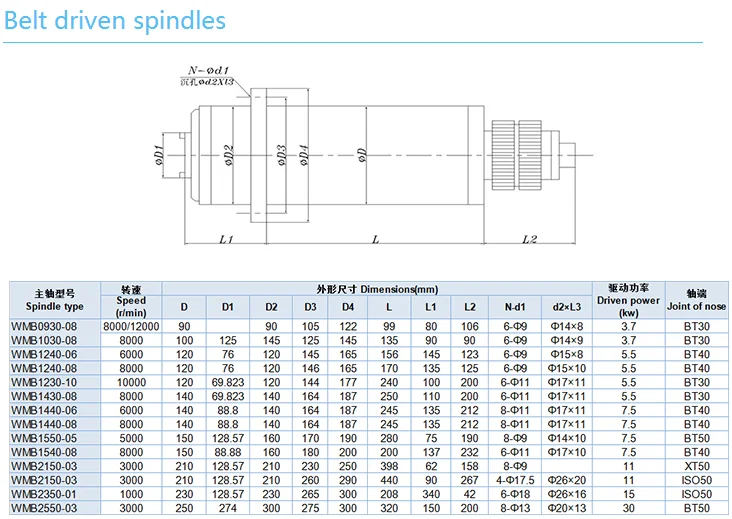

Основное назначение инструментального конуса 7:24 – станки с ЧПУ оснащённые узлом для автоматической смены инструмента. Данный тип конуса лишён недостатков присущих конусу Морзе, который фиксируется самозаклиниванием, что представляет сложность для автоматической установки в шпиндель станка. Кроме того конус 7:24 обладает большей площадью осевого упора влияющего на точность установки, возможностью замены штревелей предназначенных для затягивания и фиксации в шпинделе специальным механизмом.

Размерность конусной части обозначается цифрой от 10-ти до 80-ти после наименования стандарта, которых существует несколько.

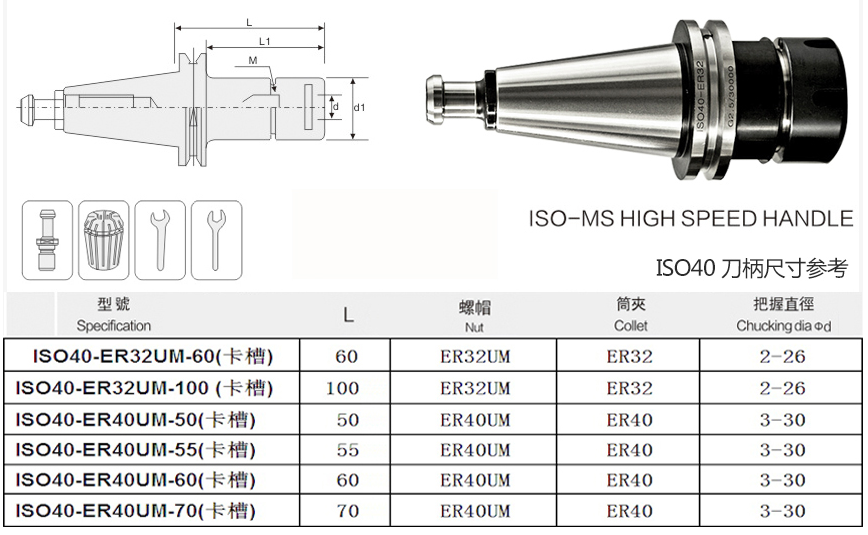

ISO. Международный стандарт ISO 7388, созданный на основе немецкого DIN. Пример обозначения: ISO30.
DV, SK. Немецкие стандарты DIN 2080, аналог отечественного ГОСТа 25827-93 исполнения 1, и DIN 69871 аналогичный ГОСТу 25827-93 исполнения 2. Примеры обозначения: SK50, DV40.
BT. Японский стандарт MAS 43 BT. По причине распространения станков и оборудования изготовленного в Азии, отечественные производители оснастки и приспособлений также производят оснастку и приспособления типоразмеров по данному стандарту.

Национальные стандарты других стран, например американские ANSI B5.18 с обозначением конуса как NMTB и NST, ANSI B5.50 обозначающийся литерами CAT, CV, или французский NFE 62540 не получили у нас широкого распространения.

Отечественное станкостроение выпускает станки и оборудование с инструментальным конусом немецкого стандарта DIN (SK – Steil Kegel, «крутой конус») аналогичного ГОСТу 25827-93, в котором также отображен типоразмер «25827-93 исполнения 3» совместимый со станками изготовленными до 1994 года, в которых зажим осуществляется не цангой захватывающей штревель за головную часть, а вращающимся валом с резьбой выполняющим как зажим с остановкой после достижения необходимого усилия, так и разжим инструмента.

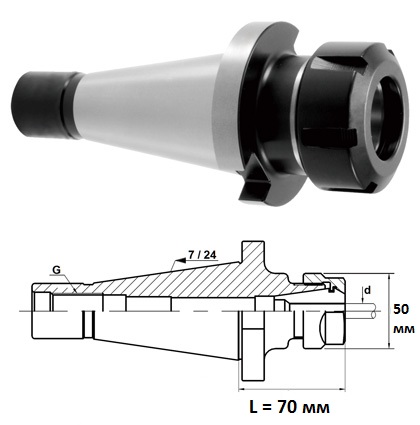

Типоразмеры конусов стандартов DIN 2080 и ГОСТ 25827-93 исполнения 1

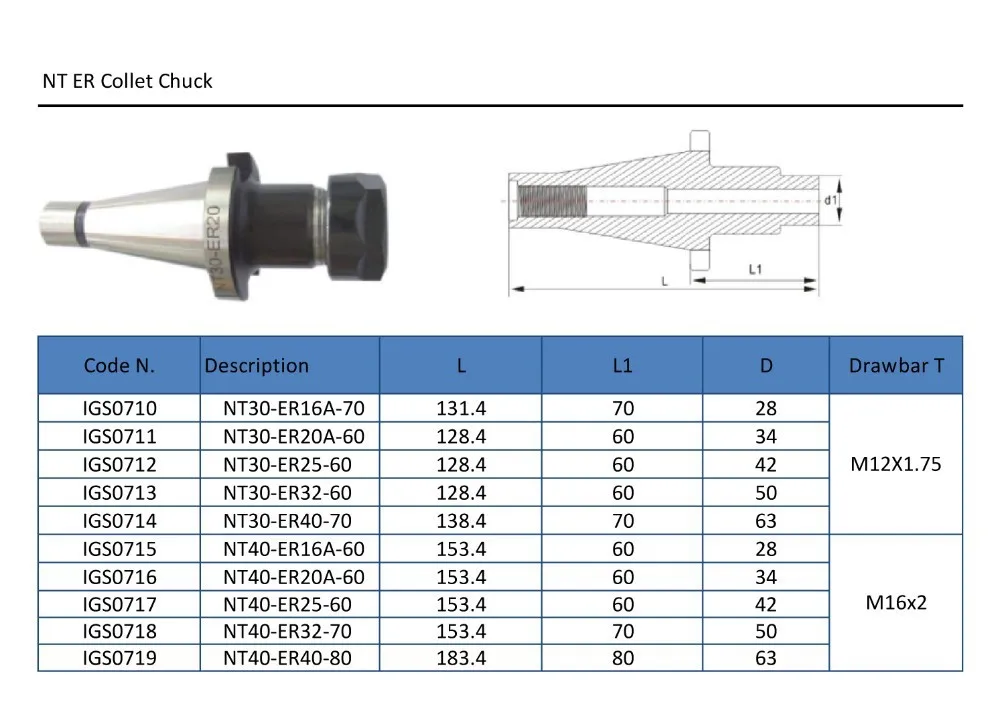

Виду отсутствия пояска с канавкой предназначенного для захвата манипулятором инструментального магазина и отсутствия возможности установки штревеля для автоматического зажима, возможно применение на станках с ручной сменой инструмента и фиксированием длинным шомполом (штревелем) через внутреннее отверстие шпинделя.

N конуса	D	D₁	d_{1, H7}	d_{2, a10}	L_h22	l	l₁	a_±0,2	l_{2, min}	l_{3, min}	l_{4, min}	l_{5, min}	M	h_max	b_h22
30	31,75	50,0	13,0	17,4	68,4	48,4	3,0	1,6	8,0	5,5	24,0	34,0	М12	16,2	16,1
40	44,45	63,0	17,0	25,3	93,4	65,4	5,0	1,6	10,0	8,2	32,0	43,0	М16	22,5	16,1
45	57,15	80,0	21,0	32,4	106,8	82,8	6,0	3,2	12,0	10,0	40,0	53,0	М20	29,0	19,3
50	69,85	97,5	25,0	39,6	126,8	101,8	8,0	3,2	12,0	11,5	47,0	62,0	М24	35,3	25,7

Типоразмеры конусов стандартов DIN 69871 и ГОСТ 25827-93 исполнения 2

Предназначены для применения на станках с автоматической сменой инструмента. Основные размеры конических хвостовиков в зависимости от номера указаны в таблице.

N конуса	D	d₁	d_{2, max}	d_{3, H7}	L_-0,3	l_±0,1	l_{1, -0,1}	l_{2, min}	l_{3, min}	M	l_{4, -0,3}	h_-0,4	h_{1, -0,4}	b_h22	b_{1, -0,3}
30	31,75	50,0	44,3	13,0	47,8	3,2	19,1	5,5	24,0	М12	15,0	16,4	19,0	16,1	15,0
40	44,45	63,55	56,25	17,0	68,4	3,2	19,1	8,2	32,0	М16	18,5	22,8	25,0	16,1	18,5
45	57,15	82,55	75,25	21,0	82,7	3,2	19,1	10,0	40,0	М20	25,0	29,1	31,3	19,3	24,0
50	69,85	97,5	91,25	25,0	101,75	3,2	19,1	11,5	47,0	М24	30,0	35,5	37,7	25,7	30,0

Типоразмеры конусов определяемых ГОСТом 25827-93 исполнения 3

Не имеющий зарубежных аналогов типоразмер, предназначенный для станков произведённых до 01. 01.1994 года, в том числе оснащённых автоматическим зажимом и инструментальным магазином с манипулятором.

N конуса	D	D_{1, ±0,15}	D_{2, -0,5}	d_{1, H7}	d_{2, a10}	M	L_h22	l	l₁	a_±0,1	l_{2, ±0,1}	l_{3, +0,5}	l_{4, min}	l_{5, min}	h_-0,3	b_h22	b_{1, -0,3}
30	31,75	50,0	46	13,0	17,4	М12	68,4	48,4	3,0	1,6	8,0	5,5	24,0	34,0	16,2	16,1	15,5
40	44,45	63,0	58,0	17,0	25,3	М16	93,4	65,4	5,0	1,6	10,0	8,2	32,0	43,0	22,5	16,1	18,5
45	57,15	80,0	74,0	21,0	32,4	М20	106,8	82,8	6,0	3,2	12,0	10,0	40,0	53,0	29,0	19,3	24,0
50	69,85	100,0	94,0	25,0	39,6	М24	126,8	101,8	8,0	3,2	12,0	11,5	47,0	62,0	35,3	25,7	30,0

Типоразмеры конусов стандарта MAS 403 BT

Не имеющие отечественных аналогов конусные хвостовики японского стандарта JIS B6339. Применяются преимущественно на станках и оборудовании произведённом в азиатском регионе.

N конуса	D	d_{1, h8}	d₂	d_{3, H8}	M	L_±0,2	l_max	l₁	l_{2, +0,5}	l_{3, min}	h,_-0,2	b,_h22
30	31,75	46,0	38,0	13,0	М12	48,4	2,0	20,0	7,0	24,0	16,3	16,1
40	44,45	63,0	53,0	17,0	М16	65,4	2,0	25,0	9,0	30,0	22,6	16,1
45	57,15	85,0	73,0	21,0	М20	82,8	3,0	30,0	11,0	38,0	29,1	19,3
50	69,85	100,0	85,0	25,0	М24	101,8	3,0	35,0	13,0	45,0	35,4	25,7

6ДМ83Г Горизонтальные консольно-фрезерные станки модели

6ДМ83Г Горизонтальные консольно-фрезерные станки модели

Производитель: Завод Фрезерных Станков
Код товара: 6ДМ83Г
Доступность: На складе
Дополнительное оснащение: ЧПУ, УЦИ
Аналог станков: 6Т83Г, 6М83, 6М83Г, 6Р83, 6Р83Г, 6Т83 FW450 MR, FU450MR, 6Р83Г

Описание

6ДМ83Г Горизонтальные консольно-фрезерные станки модели

Наименование параметров	6ДМ82Г	6ДМ83Г
Размеры рабочей поверхности стола, мм	400 х 1 250	400 х 1 600
Наибольшее перемещение стола, мм – продольное – поперечное – вертикальное	850 400 400	1000 400 400
Пределы подач стола, мм/мин (бесступенчатое регулирование) – продольной – поперечной – вертикальной	10…. .2800 10…..2800 10…..900	10…..2800 10…..2800 10…..900
Ускоренное перемещение стола, мм/мин – продольное – поперечное – вертикальное	3 000 3 000 1 000	3 000 3 000 1 000
Конус шпинделя	ISO 50	ISO 50
Пределы частот вращения шпинделя, мин -1	16…..1 600	16…..1 600
Количество частот вращения шпинделя	21	21
Габаритные размеры станка, мм	2 280 х 2 110 х 1 700	2 280 х 2 110 х 1 700
Масса станка, кг	3 250	3 300
Класс точности	Н	Н

Комплектация

Поставляются по требованию заказчика за отдельную плату:

6Д82Г. 10.900 Серьга

6Д82Г.100.110 Оправка /конус 7:24 №50/ (D27) с цапфой

6Д82Г.100.120 Оправка /конус 7:24 №50/ (D32) с буксой

6Д82Г.100.130 Оправка /конус 7:24 №50/ (D22) с цапфой

6Д12.100.110 Оправка /конус 7:24 №50/ (D40) для торцовых фрез

ДП 30 Ключ торцовый ДО 010.00-88 (для оправки 6Д12.100.110)

6Д12.100.120 Оправка /конус 7:24 №50/ (D32) для торцовых фрез

ДП 35 Ключ торцовый ДО 010.00-88 (для оправки 6Д12.100.120)

6Д12.100.140 Оправка /конус 7:24 №50/ (D27) для торцовых фрез

6Д82Г. 100.150 Втулка переходная /конус 7:24 №50/ (на конус Морзе №5)

6Д82Г.100.160 Втулка переходная /конус 7:24 №50/ (на конус Морзе №4)

6Д82Г.100.170 Втулка переходная /конус 7:24 №50/ (на конус Морзе №3, №2)

6Д12.100.160 Патрон цанговый (с комплектом цанг) /конус 7:24 №50/

7036-053 Универсальная делительная головка (УДГ-Д250)

7204-0003 Стол поворотный круглый D250 ГОСТ 16936

7200-0220 Тиски станочные ГОСТ 16518

6Д82Г.14.000 Накладная долбежная головка

держателей инструментов крутой конусной Din ISO 7388-1 SK30/SK40/SK50 (ранее DIN 69871)

Продукты
Держатели инструментов
DIN ISO 7388-1 SK30/SK40/SK50 (ранее DIN 69871)

Steep Steep Steep.

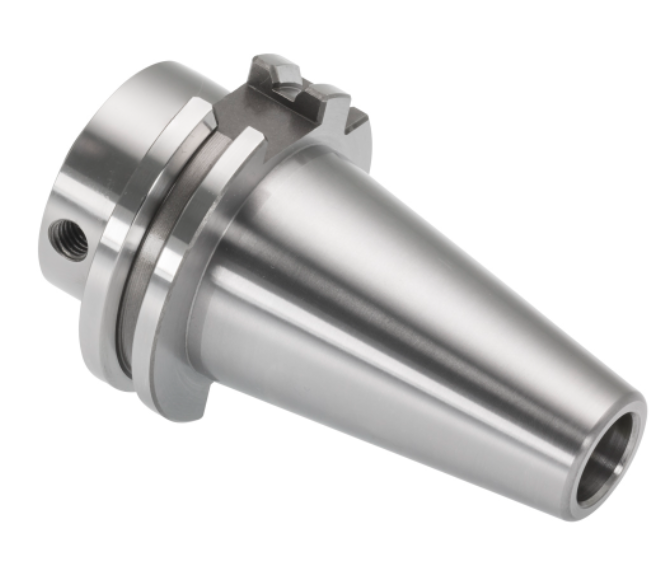

конус DIN ISO 7388-1 SK30/SK40/SK50 (ранее DIN 69871)

Традиционный интерфейс для фрезерных шпинделей DIN ISO 7388-1 (ранее 69871) отличается чрезвычайно прочной конструкцией. Область его применения варьируется от чистовой обработки до черновой обработки в тяжелых условиях. Резцедержатель втягивается в фрезерный шпиндель с помощью дополнительной натяжной шпильки. Центрирование происходит через конический контакт. Поэтому DIN ISO 7388-1 (ранее 69871) в первую очередь подходит для приложений со скоростью вращения шпинделя до 12 000 об/мин.

Технические характеристики DIN ISO 7388-1 (ранее DIN 69871)

крутой конус SK30

Держатели инструментов. Конус с классом допуска AT3
Угол конуса: 8° 17’50” +4”
Вкл. отверстие для чипа данных Ø 10 мм
Форма ADF: внутренняя подача СОЖ через центр (форма AD) и через манжету (форма AF)

СК30	Д1	Д2	D3 макс.	Д4	Д5	Д6	Л1	Л2	Л3	L4 мин.	Л5	Т	Т1	В1	В2	В3
[мм]	31,75	13	43	50	–	10	47,8	19,1	15,9	35	11,1	М12	4,65	16,1	16,4	19

Крутой конус SK40

Державки цементируемые 60 – 2 HRC

Прочность на растяжение в сердцевине не менее 950 Н/мм2
Конусность с качеством допуска AT3
Угол конуса: 8° 17’50” +4”
Вкл. отверстие для чипа данных Ø 10 мм
Форма ADF: внутренняя подача СОЖ через центр (форма AD) и через манжету (форма AF)

SK40	Д1	Д2	D3 макс.	Д4	Д5	Д6	Л1	Л2	Л3	L4 мин.	Л5	Т	Т1	В1	В2	В3
[мм]	44,45	17	48	63,55	54	10	68,4	19,1	15,9	35	11,1	М16	4,65	16,1	22,8	25

крутой конус SK50

Держатели инструментов, закрепленные на 60-2 HRC
Прочность на растяжение в ядре не менее 950 Н/мм2
. ’50” ^+4”
Вкл. отверстие для чипа данных Ø 10 мм
Форма ADF: Подача охлаждающей жидкости внутрь через центр (форма AD) и через манжету (форма AF)

SK50	Д1	Д2	D3 макс.	Д4	Д5	Д6	Л1	Л2	Л3	L4 мин.	Л5	Т	Т1	В1	В2	В3
[мм]	69,85	25	78	97,5	84	10	101,75	19,1	15,9	35	11,1	М24	4,65	25,7	35,5	37,7

Подача СОЖ DIN ISO 7388-1 (ранее DIN 69871)

Согласно DIN ISO 7388-1 (ранее DIN 69871), доступны 3 варианта внутренней подачи СОЖ:

Форма A: нет внутренней подача СОЖ
Форма AD: Центральная подача СОЖ через стопорную ручку. Требуется ретенционная ручка с центральным отверстием.
Форма AF: Боковая подача СОЖ через манжету. Требуется герметичная удерживающая ручка.

Зажимные устройства Haimer с конусом согласно DIN ISO 7388-1 (ранее DIN 69871) выполняются в форме AD/AF, если не указано иное.

Если не указано иное, держатели инструментов поставляются в форме AD. Отверстия на буртике для формы AF затем закрываются пластиковыми дюбелями и фиксируются стопорными винтами.

Для перехода на форму AF необходимо открыть отверстия на буртике, наполовину отвинтив стопорный винт. Извлечение винтов вместе с дюбелями с помощью плоскогубцев.
Отверстия также можно снова загерметизировать. Доступен комплект для переоборудования, состоящий из дюбелей и стопорных винтов.

Внимание: Каждый дюбель предназначен только для одноразового использования!
