Токарный станок 163: технические характеристики, паспорт, схемы

Токарно-винторезный станок 163 был разработан в 1956 году на Рязанском станкостроительном заводе и выпускался в различных модификациях на протяжении шестнадцати лет. В настоящее время на этом предприятии производится его модернизированная версия под индексом 1М63Н. С начала шестидесятых и до конца восьмидесятых годов токарный станок 163 под индексом 1Д63 также выпускал Тбилисский станкостроительный завод им. Кирова.

У рязанских и тбилисских токарных станков одинаковые технологические характеристики, но они отличаются некоторыми конструктивными особенностями, которые зависят, в том числе, и от года выпуска.


Технические характеристики

Как и большинство токарного оборудования, 160-е токарно-винторезные станки выпускались в двух модификациях, у которых максимальная длина продольной обработки отличалась в два раза. В стандартном варианте межцентровое расстояние составляет 2800 мм, а длина точения — 2520 мм. В укороченной версии — соответственно 1400 и 1260 мм.

Предельные диаметры обточки (по паспорту) у этого станка составляют:

  • над направляющими — 630 мм;
  • над кареткой — 350 мм.

Проходное отверстие в шпинделе у ранних моделей было Ø70 мм, позднее его увеличили до 80 и 90 мм. Диаметр трехкулачкового зажимного патрона – 320 мм Паспортная мощность двигателя привода шпинделя — 14 кВт.

Назначение и область применения

Токарно-винторезный станок мод. 163 — это крупногабаритное токарное оборудование, которое создавалось для обработки тел вращения весом до двух тонн. Он имеет виброустойчивую конструкцию и электродвигатель большой мощности, что позволяет вести точение с большими глубинами резания. Станок способен выполнять весь спектр технологических операций, характерных для универсального токарного оборудования, в том числе точение спиральных поверхностей и длинных конусов.

Модель 163 применялась в машиностроении (и до сих пор применяется) для единичного и мелкосерийного изготовления большеразмерных деталей. Кроме того, этими станками были оснащены многие ремонтными подразделения предприятий, эксплуатирующих крупногабаритное производственное оборудование. Одним из его самых важных достоинств является высокая скорость быстрых ходов режущего инструмента (для этого на нем установлен отдельный электродвигатель), что значительно сокращает время вспомогательных переходов и, соответственно, общее время обработки детали.

Правила эксплуатации

При установке и эксплуатации токарно-винторезного станка 163 пользователь этого оборудования должен следовать указаниям, изложенным в главах 1 и 2 его «Руководства по эксплуатации». Они включают в себя следующие разделы:

  • техника безопасности;
  • порядок установки, монтажа и первого пуска;
  • наладка и режимы работы;
  • регулировка;
  • система смазки;
  • спецификация быстроизнашивающихся деталей.

Порядок ввода в действие и эксплуатации станка 163 не отличается от аналогичного токарного оборудования. Единственно, что обращает на себя внимание — это очень подробные указания по наладке и режимам работы.


Описание паспорта и руководства на 163 (Тбилиси)

Паспорт на станок 163 (Тбилиси)
Завод изготовитель: Станкостроительный завод имени С.М.Кирова (Тбилиси)Год документации: —
Описание станка

Универсальный токарно-винторезный станок модели 163 (Тбилиси) предназначен для выполнения разнообразных токарных и винторезных работ по черным и цветным металлам, включая точение конусов, нарезание метрической, модульной, дюймовой и питчевых резьб. Жесткая конструкция станка, высокий предел чисел оборотов шпинделя (1250 об/мин) и сравнительно большая мощность привода (13 квт) дают возможность использовать его как скоростной с применением резцов из быстрорежущей стали и твердых сплавов. Использование механизма увеличения шага дает возможность увеличения подач: при оборотах шпинделя до 80 об/мин — в 16 раз, при оборотах шпинделя от 100 — 315 об/мин — в 4 раза.

Руководство по эксплуатации.

Содержание: Паспорт и руководство по эксплуатации 1. Назначение и область применения станка 2. Распаковка и транспортировка станка — Указания по распаковке и транспортировке — Схема транспортировки станка 3. Фундамент станка, монтаж, установка — Указания по установке станка — Установочный чертёж 4. Паспорт станка — Общие сведения, основные данные, характеристика узлов, дополнительные данные о станке — Общий вид станка — Спецификация органов управления станка — Габарит рабочего пространства. Посадочные и присоединительные базы станка. — Механика главного движения — Механика подач — Таблица нарезаемых резьб — Сведения о ремонте станка — Изменения в станке 5. Краткое описание конструкции и работы станка — Спецификация основных групп станка — Список шестерён станка, корригированных сдвигом инструмента — Кинематическая схема станка — Спецификация зубчатых и червячных колёс, червяков винтов и гаек — Описание кинематической схемы станка — Специфические особенности отдельных узлов — Схема расположения подшипников — Спецификация подшипников качения 6. Электрооборудование станка — Принципиальная электросхема — Условные обозначения на принципиальной электросхеме — Монтажная электросхема — Монтажная схема панели электрошкафа — Размещение электрооборудования на станке — Описание электросхемы станка — Указания по эксплуатации и обслуживанию электрооборудования станка — Спецификация электрооборудования 7. Смазка станка — Указания по обслуживанию смазочной системы станка — Схема смазки — Спецификация к схеме смазки 8. Подготовка станка к первоначальному пуску, первоначальный пуск и указания по технике безопасности. 9. Настройка и наладка станка и режимы работы 10. Регулирование станка и устранение нарушений в нормальной работе Приложение: 1. Акт приёмки 2. Ведомость комплектации станка 3. Материалы по запасным деталям

Габариты рабочего пространства

Геометрические ограничения по возможности обработки детали определяются техническими характеристиками токарного оборудования, главными из которых являются межцентровое расстояние, а также высота центральной оси над направляющими и кареткой суппорта. У токарного станка 163 эти значения составляют, соответственно 1400, 630 и 350 мм.

Кроме того зона точения заготовки над направляющими лимитируется габаритами и предельными ходами суппорта, а также возможностями обработки без заднего упора. Еще одним параметром, напрямую ограничивающим размеры обработки, является максимально допустимая масса заготовки (для этого станка она равняется двум тоннам).

Как заказать

Чтобы заказать это руководство к станку, воспользуйтесь одним из этих способов связи с нами:

Мы ответим на вашу заявку в течении часа, а по телефону вы сможете получить информацию немедленно

В Советском Союзе наибольшее практическое применение заслужил . А токарно-винторезный станок 163 является предшествующей ему версией. Это оборудование предназначено для токарной обработки крупных и средних заготовок. Данная модель также пользовалась огромной популярностью, как в самом СССР, так и за его пределами. Ведь это неприхотливая машина, нуждающаяся в минимальном внимании со стороны человека.

Конструктивные особенности станка

Особенность токарно-винторезных станков 163-ей серии заключается в том, что они производились на разных станкостроительных предприятиях. По этой причине у них имеются некоторые несовпадения в конструкции отдельных узлов и агрегатов.

Из базовых отличий рязанских и тбилисских станков следует отметить то, что у первых обе направляющие были призматические, а у вторых — одна призматическая, а вторая плоская. Инструкции по эксплуатации и паспорта 163-х станков имеют множество вариаций, что иногда создает большие проблемы при ремонте этого оборудования.

Расположение основных узлов

Токарный станок 163 имеет стандартную для такого вида оборудования компоновку. Его конструктивная основа представляет собой чугунную литую станину, на верхней плоскости которой находятся две призматические направляющие (у тбилисских станков — одна призматическая, одна плоская). На ее левой стороне смонтирована передняя бабка со шпиндельным узлом, а на правой — задняя бабка с выдвижной пинолью.

Главный рабочий орган станка — это крестообразный суппорт с резцедержателем, который перемещается по направляющим с помощью нижних салазок. Главный двигатель рязанского станка расположен снаружи, а тбилисского — внутри корпуса передней бабки. Движение к суппорту передается с помощью ходового винта и ходового вала от коробка подач, которая установлена внутри передней бабки. Задняя бабка передвигается по направляющим вручную и фиксируется на них четырьмя болтами.

Модификации токарного винторезного станка

163 – первая модель серии, начало выпуска 1956 год.

1Д63А – станок выпускался станкостроительным заводом им. Кирова (г. Тбилиси)

1М63 — следующее поколение серии, станок заменил модель 163

1М63Ф306 — токарно-винторезный станок с ЧПУ, начало серийного выпуска 1973 год

1М63Ф101 – токарно-винторезный станок с УЦИ, начало серийного выпуска 1976 год

1М63Б, 1М63БГ, 1М63БФ101 – станки повышенной мощности

1М63Д, 1М63ДФ101 – станки выпускались станкостроительным заводом им. Кирова (г. Тбилиси)

1М63М, 1М63МФ101, 16Р30 — станки повышенной мощности

1М63РФ3 — токарно-винторезный станок с ЧПУ

Назначение и область применения

Станок токарно-винторезный модели 1М63 является скоростным универсальным станком, (назначенным для выполнения разнообразных токарно-винторезных работ по черным и цветным метал- , включая точение конусов и нарезание метрической, модульной, дюймовой и питчевой резьб.

Жесткая конструкция станка, высокий предел частоты вращения шпинделя (1250 об/мин) и сравнительно большая мощность привода (15 кВт) дают возможность использовать его как скоростной станок с применением резцов из быстрорежущей стали и твердых сплавов.

При распаковке станка надо следить за тем, чтобы не повредить станок распаковочным инструментом. Поэтому рекомендуется вначале снимать верхнюю часть обшивки и верхние поперечные брусья, а затем боковые и торцевые части обшивки ящика.

Транспортирование станка в упакованном и распакованном виде надо производить согласно схеме транспортировки (рис. 10).

При разгрузке и выгрузке ящика со станком нельзя наклонять его в стороны, допускать удары дном или боками. Следует избегать сильных сотрясений и рывков при опускании и подъеме ящика. Необходимо следить за тем, чтобы канатами не были повреждены выступающие части станка и обработанные поверхности, для чего в соответствующих местах надо подкладывать войлочные прокладки.

Перед подъемом распакованного станка необходимо суппорт переместить в левое положение, а неподвижный люнет и заднюю бабку — в крайнее правое положение.

Диаметр штанг для подъема станка должен быть не менее 50 мм, длина — не менее 1300 мм, а диаметр стальных канатов — не менее 25 мм.

Перед установкой станок нужно очистить от антикоррозийных покрытий, нанесенных на открытые и закрытые поверхности, и во избежание коррозии покрыть тонким слоем масла.

Очистка станка производится сначала деревянной лопаткой, а оставшаяся смазка удаляется с наружных поверхностей чистыми салфетками, смоченными в бензине Б-70 ГОСТ 1012-72.

Кинематическая схема

Кинематическая схема токарного станка 163 состоит из нескольких взаимосвязанных компонентов, главными среди которых являются следующие кинематические цепи:

  • управления режимами работы и скоростью вращения шпинделя;
  • резьбонарезания;
  • продольных и поперечных подач;
  • скоростных ходов суппорта.

Началом кинематической схемы является приводной шкив фрикционного вала коробки скоростей.

Механизм переключения скоростей

На токарном станке 163 задание скорости вращения шпинделя производится двумя рукоятками: вращающейся и поворотной. С помощью первой происходит управление подвижными блоками шестерней, при этом задаваемая скорость вращения шпинделя указано на лимбе этой рукоятки. Поворотная рукоятка предназначена для фиксации выбранной шестеренчатой передачи.

Электрическая схема

В электрической схеме токарного станка 163 производитель этого оборудования выделяет следующие отдельные цепи:

  • главного выключателя и блокировки дверей;
  • питания элементов управления;
  • главного шпинделя;
  • привода системы СОЖ;
  • подач и перемещений каретки и суппорта.

Цепи управления переменного тока питаются от напряжения 110 В, постоянного тока — от напряжения 24 В. Асинхронные двигатели запитаны от переменного трехфазного напряжения 380 В, а электромагнитные муфты – от постоянного 24 В.

Токарный станок 16Б16КП: технические характеристики, схемы


Технические характеристики оборудования

Винторезная машина имеет широкий спектр техособенностей:

  • мощность электрического мотора обеспечивает функционирование привода основного хода и достигает 7,5 кВт. А сам привод, ответственный за передвижение суппорта, имеет мощность 0,37 кВт. Электрический мотор же для смазочного механизма – 0,12 кВт;
  • предельная длина обтачиваемой заготовки – 1,46 метра, а предельные размеры изделия, закрепляемые в центрах машины, 1,5 метра;
  • автоматическая коробка передач;
  • нарезка резьбы проходит с помощью выбора работником шага, устанавливающимся им исходя из вида заготовки;

  • максимальное сечение обтачиваемой над станиной заготовки не должно быть более 40 сантиметров, а над суппортом – 21 сантиметра;
  • количество обращений шпиндельного устройства в прямом движении – от 25 до 2500 об. /мин., а в реверсивном – от 25 до 1250 оборотов в мин.;
  • в прямом движении шпиндельное устройство обладает 21 степенью скорости, а в реверсивном – 18;
  • привод машины – от 2-скоростного электромотора вместе с коробкой скоростей и переборкой, программирующей 12 степеней частот оборотов шпиндельного механизма в любом из 2 диапазонов;
  • поперечные подачи варьируются от 0,025 до 1,4 мм, а продольные – от 0,05 до 2,8 мм на вращение;

  • диапазон передвижения суппорта по винту составляет 75 сантиметров (вдоль) и 22 сантиметров (поперёк). Максимальный отрезок его передвижения по валику – 50 сантиметров;
  • подшипники качения создают жесткую и высокоточную опору;
  • направляющие кареток и пары качения винтов обладают импульсивной автосмазкой;
  • привод подач обеспечивает бесступенчатую регулировку подач;
  • загруз и выгрузка деталей осуществляется вручную.

Данные технические параметры дают возможность машине пользоваться популярностью даже через 50 лет с даты её выпуска. Буквы «К» и «П» в названии машины обозначают, что имеется копировочный механизм и увеличенная степень точности соответственно. Винторезная машина способна функционировать от сети с напряжением 220, 380, 400, 415 и 440 В. Она характеризуется современной эргономичной структурой и отличается удобством в эксплуатации и управлении.

Габариты и вес машины

Винторезная машина имеет небольшие размеры и вес для станка с подобным функционалом:

  • ширина – 1110 миллиметров;
  • высота – 1505 миллиметров;
  • длина – 2270 миллиметров;
  • масса – 2 тонны.

Назначение и область применения

Станок 16б16кп предназначается для исполнения разных токарных работ в центрах, цангах или в 3 или 4-кулачковом патроне, для нарезки разной резьбы плашкой либо метчиком. Непохоже на большинство иных марок, подобная машина предназначается для более тщательного обтачивания, в связи с чем его не рекомендуется применять в черновую. Обычно он устанавливается в небольших мастерских по ремонту. После обрабатывания на токарной машине изделия отличаются прекрасной чистотой поверхностей.

Сведения о производителе токарно-винторезного станка 16Б16кп

Производитель универсального токарного станка 16Б16кп — Средневолжский станкостроительный завод СВСЗ, основанный в 1876 году.

Производство металлорежущих станков на Средневолжском станкостроительном заводе впервые началось в конце января 1926 года. Первым выпущенным станком на предприятии был токарно-винторезный станок со ступенчатым шкивом модели ТВ-155В.

В 1934 году на заводе был создан оригинальный токарно-винторезный станок модели СП-162 с числом скоростей — 8, числом оборотов шпинделя в минуту — от 24 до 482. На станке впервые был установлен индивидуальный электродвигатель мощностью в 1,5 квт.

В 1935 году завод первым в СССР изготовил резьбофрезерный станок модели 561, а с военного 1941 года приступает к выпуску целой гаммы резьбофрезерных полуавтоматов: 5А63, 5А64, 5М63, 5М64.

В годы войны завод освоил выпуск токарно-винторезного станка 1615

и вскоре модернизировал его, доведя скорость шпинделя до 1000 оборотов в минуту.

В 1949 году запущен в серийное производство станок 1616

, в шестидесятых годах модели —
1В616 и 1А616
, а с начала семидесятых годов начался выпуск серии
16Б16.
С 90х годов прошлого века предприятие СВСЗ выпускает токарные станки под торговой маркой SAMAT.

Станки производства Средневолжского станкостроительного завода, СВСЗ, г. Самара

  • 1А616
    станок токарно-винторезный универсальный, Ø 320
  • 1А616к
    станок токарно-винторезный с АКП, Ø 320
  • 1А616П
    станок токарно-винторезный повышенной точности, Ø 320
  • 1Б811
    станок токарно-затыловочный, Ø 250
  • 1Е811
    станок токарно-затыловочный, Ø 250
  • 1П611
    станок токарно-винторезный универсальный, Ø 250
  • 16Б16
    станок токарно-винторезный универсальный, 320
  • 16Б16А
    станок токарно-винторезный особо высокой точности, Ø 320
  • 16Б16КА
    станок токарно-винторезный особо высокой точности с АКП, Ø 320
  • 16Б16П
    станок токарно-винторезный повышенной точности, Ø 320
  • 16Б16КП
    станок токарно-винторезный повышенной точности с АКП, Ø 320
  • 16Б16Ф3
    станок токарный патронно-центровой с ЧПУ, Ø 320
  • 16Б16Т1
    станок токарный с ЧПУ, Ø 320
  • 16Д16АФ1
    станок токарно-винторезный особо высокой точности с УЦИ, Ø 320
  • 561
    станок резьбофрезерный, Ø 400 х 700
  • 1615
    станок токарно-винторезный универсальный, Ø 320
  • 1616
    станок токарно-винторезный универсальный, Ø 320
  • 1716ПФ3
    станок токарный с ЧПУ, Ø 320
  • 5350А
    станок шлицефрезерный полуавтомат, Ø 150
  • Samat 400
    станок токарно-винторезный повышенной точности, Ø 320
  • Умелец
    станок токарный настольный, Ø 175

Конструктивные узлы и механизмы станка

Машина имеет ряд основных узлов:

  1. Суппорт.
  2. Коробка подач.
  3. Коробка передач.
  4. Бабка задняя.
  5. Основная станина.
  6. Фартук.

Механизмы:

  • защитные детали. Имеется механизм защиты работника и агрегатных узлов от стружки, образующейся при исполнении работ. Это существенно увеличивает степень безопасности и время службы машины;
  • в винторезную машину внедрен механизм, отвечающий за изменение передач. Это значительно увеличило функциональную надежность винторезного станка;
  • электрическое оборудование. Основными деталями электросистемы являются 4 асинхронных электромотора винторезной машины с различными мощностями. Почти все элементы расположены в особом шкафу;
  • токарная машина имеет продольные отключающие упоры, защитное устройство от излишних нагрузок, механизм блокирования подач во всех направлениях.

Общий вид токарно-винторезного станка 16Б16КП

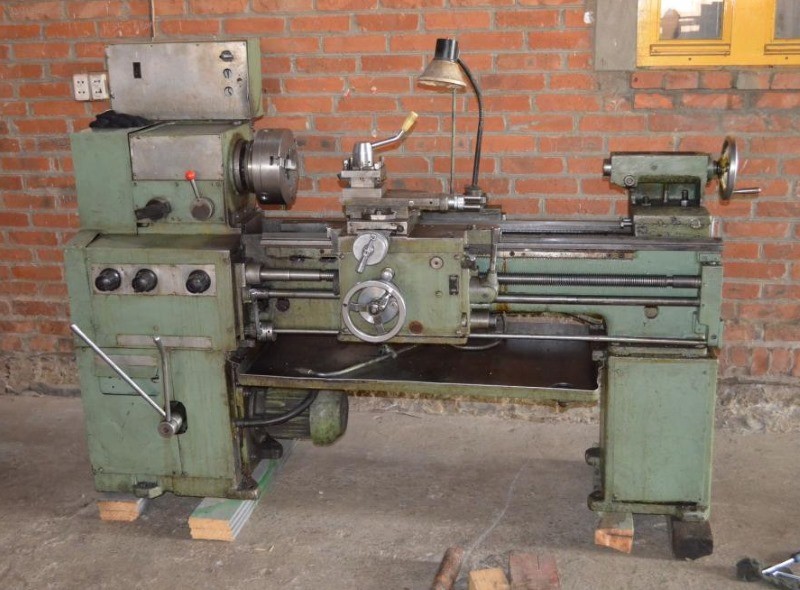

Фото токарно-винторезного станка 16Б16кп

Фото токарно-винторезного станка 16Б16кп

Фото токарно-винторезного станка 16Б16кп

Фото токарно-винторезного станка 16Б16кп

Фото токарно-винторезного станка 16Б16кп

Расположение основных узлов токарно-винторезного станка 16Б16кп

Обозначение составных частей станка

ПозНаименование16Б16 16Б16П16Б16К 16Б16KП16Б16А16Б16КА
1Коробка передач (гитара)16Б16П. 08016Б16П.08016Б16А.08016Б16А.080
2Электрооборудование16Б16П.19516Б16КП.195
3Бабка шпиндельная16Б16П.02016Б16П.02016Б16А.02016Б16А.020
4Охлаждение16Б16П.25116Б16П.25116Б16П.25116Б16П.251
5Резцедержатель16Б16П.04816Б16П.04816Б16П.04816Б16П.048
6Суппорт16Б16П.04516Б16П.04516Б16П.04516Б16П.045
7Каретка16Б16П.05116Б16П.05116Б16А.05116Б16А.051
8Бабка задняя16Б16П.33016Б16П.33016Б16П.03016Б16П.030
9Привод ускоренного хода16Б16П.15916Б16П.15916Б16П.15916Б16П.159
10Тумба правая16Б16П. 01716Б16П.01716Б16П.01716Б16П.017.01
11Фартук16Б16П.06216Б16П.06216Б16A.06116Б16A.061
12Станина16Б16П.01116Б16П.01116Б16А.01116Б16А.011
13Коробка подач16Б16П.07016Б16П.07016Б16А.07016Б16А.070
14Коробка скоростей16Б16П.024АКП 109-6,316Б16П.024АКП 109-6,3
15Шкивы главного привода16Б16.16216Б16.16216Б16.16216Б16.162
Шкаф управленияШОС 5906ШОС 5906
Система смазки16Б16П.240.00016Б16П.240.000-0316Б16П.240.00016Б16П.240.000
Устройство разгрузки направляющих16Б16А.06216Б16А.062

Коробка скоростей

Данный узел на 6 степеней устанавливается в обособленном корпусе и закрепляется сзади к внешней стенке левой поперечной грани. Для натягивания ремня, который идет от коробки к шпиндельному устройству, она способна совершать движение вертикально с применением винта. Устройство запускает 2-скоростной электрический двигатель через ременную передачу. Шкив 16, взаимосвязанный со ступицей 15, производит передачу вращательного хода валу 14, легко идущему через вал-гильзу 20.

Вал 14 взаимосвязан с муфтой 25, при запуске которой ход с него переходит увязанному с ней валу-гильзе 20 через полумуфту 24. Данный узел позволяет произвести 6 скоростей на шкиве 13. Ход путём ременной передачи поступает на шкив бабки. С валом 4 увязана производящая устойчивое и оперативное торможение машины муфта 3 с винтом 12. Все колеса 7-11, 18, 19, 22 произведены из сталей, подвергшихся температурному обрабатыванию с дальнейшей шлифовкой, а также легированию. Смазывание элементов происходит от насоса с использованием полива.

Шпиндельная бабка

Узел запускается коробкой скоростей ременной передачей и приемочным шкивом 7 с уплотнением 4. Выбор осевого люфта в подшипниках осуществляется пружиной 4. Узел от приемочного шкива муфтой 5 приобретает 12 вращательных скоростей; ещё 12 — посредством колес 5, 8, 16, 15 с переборкой 1:4, а 12 — колес 5, 8, 11, 10, 13, 14, 16, 15 с переборкой 1:16. Запуск переборочных групп, муфты 12 или отключение шпинделя для разделения на заходы при нарезке резьб делается с использованием рукоятки переводками через рычажный механизм, который управляется кулачками.

Прочное фиксирование рукояточной оси, предотвращающей проворачивание, обеспечивает подпружиненный шарик, располагающийся на задней стенке корпуса станины машины в стакане. Вращение шпиндельного устройства происходит с помощью 2 роликоподшипников 18 и 21. Выборка зазора в подшипниках осуществляется пружинами 20. Передачи осуществляют колеса 1, 2, 22, 23, 24 и вышеперечисленные колеса. Шпиндель, обладающий фланцевым концом и сделанный по ГОСТ, способствует скорой смене и устойчивому закрепление планшайбы. Устройство позволяет нарезать:

  • резьбу с повышенным шагом в 4 и 16 раз;
  • правые и левые резьбы;
  • многозаходные резьбы при работе с переборками 1:4 и 1:16 с количеством заходов 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, а при работе напрямую — с количеством заходов 2, 3, 4, 6, 12.


Электрооборудование токарно-винторезного станка 16Б16КП

Схема электрическая принципиальная токарно-винторезного станка 16Б16кп

Электрическая схема токарного станка 16Б16кп

Схема расположения электрооборудования на станке предоставлена на рис. 16.

Электропривод станка состоит из четырех трехфазных асинхронных электродвигателей М1, М2, МЗ и М4.

Коробка скоростей главного привода станков 16B16, 16Б16П, 16Л20, 16Л20П и 16Г16 имеет две электромагнитные муфты, которыми осуществляются пуск и торможение шпинделя станка.

Коробка скоростей станков 16Б16К, 16Б16КП, 1620К, 16Г16К, 16Л20КП имеет семь электромагнитных муфт, с помощью которых осуществляются переключение скоростей, пуск и торможение шпинделя станка.

Для управления включением и остановом шпинделя станка имеются две рукоятки: правая переключателя S 8 и левая переключателя S 9.

Реверс шпинделя станка осуществляется за счет реверса электродвигателя М1 главного привода.

Станок снабжен электрошкафом.

На ставке могут применяться следующие напряжения: силовая цепь — трехфазная, 50 или 60 Гц, 220, 380, 400, 415 или 440 В; цепь управления переменного тока — 110 В, постоянного тока — 24 В; цепь местного освещения — 24 В; цепь сигнализации — 29 В.

Задняя бабка

Она соединена со станиной ручкой. Контроль ее положения осуществляется оправкой, располагающейся по отметкам или в центрах. Промежуток между задней пинолью и вращающейся осью шпинделя должен быть более 0,1 миллиметра. Плоский конец винта 4 осуществляет скольжение в пазу диска 3. Чтобы отвернуть винт 4 для демонтирования диска 3, нужно произвести совмещение с ним цековки. Контролирование верного положения корпуса осуществляется по пригашенным при сборе областям и в точности по оправке, которая зажата в центральных частях машины. Пиноль 8 зажимается ручкой 7.

Важно! Предельный ход пиноли составляет 120 миллиметров. Винт 9 движется от маховика 2.


Станина станка

Монтируется на 1 тумбе. Данный узел представлен литой коробкой из чугуна с поперечными ребрами в виде буквы «П» — снабжён 2 плоскими и 2 направляющими в форме призм, претерпевшими температурную обработку и шлифование. В нише правого торца узла размещается электрический мотор убыстренных ходов салазки. На задней стенке у левого торца узла монтирована коробка скоростей, у правого торца — станция смазки, а также бачок для охладительного вещества и насос устройства охлаждения; внутри находится электродвигатель основного привода.

Кинематическая схема токарного станка модели 16Б16КП

Кинематическая схема токарного станка модели 16Б16кп

  • А — АКС — автоматическая коробка скоростей АКП 109-6,3 для станков 16Б16К, 16Б16КП, 16Е16КП
  • а — бабка шпиндельная
  • б — резцедержатель
  • в — суппорт
  • г — бабка задняя
  • д — фартук
  • е — каретка
  • ж — коробка скоростей для станков 16Б16, 16Б16П, 16Г16

* для частоты вращения шпинделя 16. .1600 об/мин

** для частоты вращения шпинделя 25..2500 об/мин

Фартук

У фартука есть 4 пары сцепных муфт, дающих возможность производить прямое и реверсивное движение суппорта и салазки. Управление движением салазки и нижней частью суппорта производится ручкой, направление запуска которой соответствует направлению их движению. Пуск быстрых передвижений суппорта в 4 направлениях позволяет осуществить добавочное нажимание кнопки IB, которая расположена в ручке. При этом происходит запуск электрического мотора ускоренных ходов, который путём ременной передачи посылает движение ходовому валу.

Смазывание деталей узла делается внедренным в крышку поршневым насосом. В узле установлен блокиратор, предотвращающий совместный пуск подач маточной гайки и суппорта. В нём также установлено специальное защищающее устройство, предохраняющее от перегрузки и рассчитанный на наибольший показатель усилия отключения (6000 ± 500)H. При работе по упорам значение можно понизить до нужного уровня гайкой 6, а также путем ослабления пружины 7.

Расположение органов управления токарно-винторезным станком 16Б16КП

Расположение органов управления токарным станком 16Б16кп

Перечень органов управления токарно-винторезным станком 16Б16КП

  1. Табличка с поясняющими графическими символами
  2. Рукоятки установки величины подачи и шага резьбы
  3. Рукоятки установки величины подачи и шага резьбы
  4. Кнопка аварийная
  5. Кнопка включения электродвигателя главного движения
  6. Рукоятка включения нормального или увеличенного шага
  7. Рукоятка изменения направления нарезки
  8. Табличка с поясняющими графическими символами
  9. Рукоятка включения переборов
  10. Указатель нагрузки
  11. Лампа сигнальная
  12. Рукоятка включения электрооборудования станка в сеть
  13. Рукоятка включения насоса охлаждения
  14. Рукоятка переключения скорости электродвигателя главного движения
  15. Рукоятка управления АКП — автоматической коробкой передач
  16. Рукоятка поперечной подачи суппорта
  17. Рукоятка поворота и крепления резцовой головки
  18. Винт крепления каретки к станине
  19. Рукоятка подачи верхней части суппорта
  20. Кнопка включения электродвигателя ускоренных ходов каретки и суппорта
  21. Рукоятка крепления пиноли задней бабки
  22. Винт поперечного смещения задней бабки
  23. Рукоятка крепления задней бабки к станине
  24. Маховик перемещения пиноли задней бабки
  25. Винт натяжения ремня электродвигателя ускоренного хода
  26. Рукоятка управления ходами каретки и суппорта
  27. Рукоятка включения гайки ходового винта
  28. Гайка регулировки усилия отключения фартука по упору
  29. Рукоятка включения муфты перегрузочного механизма фартука
  30. Табличка с поясняющими графическими символами
  31. Рукоятки пуска станка и реверсирования шпинделя
  32. Кнопка включения реечной шестерни
  33. Маховик ручного перемещения каретки
  34. Табличка с поясняющими графическими символами
  35. Рукоятки пуска станка и реверсирования шпинделя
  36. Рукоятки установки величины подачи и шага резьбы
  37. Рукоятка управления коробкой скоростей
  38. Винт натяжения ремня привода шпиндельной бабки
  39. Винт натяжения ремня электродвигателя главного движения

Техника безопасности

  • Осуществлять работу исключительно на винторезных машинах, к которым есть допуск, и исполнять только требуемую работу.
  • Сосредоточиться на работе, не прерываясь на ненужные дела и разговоры; не мешать другим работникам.
  • Не опираться на функционирующую токарную машину и не давать другим сделать такое действие.
  • Не давать разрешение на свое место лицам, не имеющим отношения к конкретной работе. Без санкции мастера не доверять машину другому работнику.
  • Увидев несоблюдение правил другим оператором, сделать ему предупреждение об обязательности соблюдать положения инструкции.
  • В течение ремонтных работ станка и пусковых механизмов на нем необходимо вывешивать плакат: «Не запускать – ремонт».

  • Запрещено производить работу на неисправном и не имеющем требуемых ограждений токарном станке, а также ремонтировать и переделывать машину самому.
  • О любом происшествии незамедлительно информировать мастера и пойти в медпункт.
  • Чтобы избежать происшествий, загрязнения и попадания стружки в устройства винторезного станка запрещено осуществлять обдув воздухом из шланга обтачиваемой поверхности и машины.
  • Запрещено производить работу на токарной машине в рукавицах и перчатках, а также с перебинтованными пальцами без напальчников из резины.
  • Размеры и вес обтачиваемого изделия должны отвечать требованиям техпаспорта токарной машины.
  • Прочно и жестко крепить обтачиваемое изделие.
  • При любом перебое подачи электрической энергии незамедлительно отключить оборудование.
  • Если на металлических частях винторезной машины имеется напряжение (чувство тока), электромотор функционирует на 2 фазы (есть гудение), провод заземления оборванный, приостановить работу станка и незамедлительно сообщить мастеру о неисправности электрического оборудования.
  • Использовать деревянную решетку и обеспечивать соответствующий уход за ней.

Токарно винторезный станок ИТ-1М | REAA

ansor
Я люблю строить самолеты!
