Листогиб ИВ2144: технические характеристики, принцип работы

ИВ2144 относится к категории листогибочных машин гидравлического типа. Отличительной особенностью оборудования данной модели является то, что в его конструкции присутствует балка поворотного типа.

Внешний вид листогибочной машины модели ИВ2144

Основным назначением машины модели ИВ2144, которая одинаково успешно может использоваться и в различных сферах промышленности, и в строительстве, является изготовление изделий по технологии холодной гибки из листового металла. Листовой прокат, который может быть подвергнут обработке на такой машине, как правило, изготовлен из стали, не подвергнутой термической обработке, а также из пластичных цветных металлов.

Особенности конструкции

Несущим элементом листогибочной машины данной модели, на котором фиксируются все остальные части ее конструкции, является станина разъемного типа, состоящая из двух стоек и расположенного между ними рабочего стола. Для придания большей жесткости станине ИВ2144 ее боковые стойки соединяют тремя стяжками.

Поворотная гибочная балка, которой оснащена листогибочная машина данной модели, имеет сварную конструкцию и фиксируется на станке в вертикальном подвешенном состоянии. Со штоками цилиндров гиба такая балка сообщается посредством нескольких элементов кинематической цепи (реечный механизм, связанный с валами поворота балки, соединенными в свою очередь с винтами, на которых она и подвешивается).

Составные части листогиба ИВ-2144

Станок данной модели оснащен и прижимной балкой, которая также имеет сварную конструкцию. Такая балка, связанная со штоками цилиндров, отвечающих за ее прижим, перемещается в вертикальной плоскости по направляющим стоек станины.

Рассмотрим технические характеристики станка ИВ2144, которые имеют особенно важное значение для его пользователей.
  • Максимальная толщина стального листа, который может быть подвергнут гибке, – 4,5 мм.
  • Длина рабочего стола, определяющая максимальную ширину обрабатываемого листа, – 2,5 м.
  • Усилие, создаваемое прижимной балкой, – 40 тн.
  • Усилие, создаваемое поворотной гибочной балкой, – 30 тн.
  • Мощность электрооборудования, которым оснащена листогибочная машина, – 10 КВт.
  • Предельное расстояние регулировки рабочего стола и гибочной балки в вертикальном направлении – 10 мм.
  • Максимальный ход прижимной балки – 250 мм.
  • Площадь, занимаемая станком, – приблизительно 9 м2.
  • Вес листогиба – не более 9 т.

Органы управления листогибочного станка ИВ2144

За технические характеристики прижимной и гибочной балок листогиба данной модели отвечает гидравлическая система оборудования, которая включает в себя следующие элементы:

  • два главных цилиндра, обеспечивающих работу прижимной балки;
  • два главных цилиндра гибочной балки;
  • гидростанция.

Гидравлический привод станка ИВ2144 выполняет одновременно несколько функций: быстрый подвод гибочной балки к поверхности обрабатываемого листа, ее быстрый отвод в исходное положение и медленное перемещение в процессе гибки. Положение прижимной и гибочной балок в зависимости от толщины обрабатываемого листа, а также требуемый угол выполнения гибки могут регулироваться, для чего в станке предусмотрены ручные механизмы управления.

Пресс работает от гидроагрегата модели К34007ЭМ

Для того чтобы точно позиционировать положение обрабатываемого листа и регулировать его перемещение на заданную величину, в станке данной модели предусмотрен задний упор механизированного типа. Такой упор, который приводится в движение посредством закрепленной на нем каретки, ходового винта и электродвигателя, крепится к рабочему столу оборудования при помощи специального кронштейна. Кроме того, в конструкции упора предусмотрены гидравлические захваты и указатель положения задней кромки заготовки, что позволяет не только оперативно менять, но и контролировать положение обрабатываемого листа.

Задний упор станка предназначен для точного позиционирования листа в процессе гибки

Чтобы предотвратить перекосы прижимной балки станка во время ее движения между стойками, в конструкции листогиба предусмотрен синхронизатор, состоящий из вала с закрепленными на его концах зубчатыми колесами. Синхронизатор совместно с прижимной балкой перемещается по закрепленным на стойках станка рейкам, регулировкой положения которых и обеспечивается точность такого перемещения.

Наиболее нагруженные механизмы листогиба смазываются при помощи централизованной системы, а менее нагруженные – посредством шприцевого механизма. Для управления работой станка в его конструкции предусмотрены два пульта, один из которых закреплен на его правой стойке, а второй – на навесном управляющем устройстве.

При помощи рабочих инструментов листогиба, которые поставляются в его стандартной комплектации, можно выполнять простейшие операции по гибке металлических листов (внутренний угол сгиба – 32–180°, радиус сгиба – 7 мм). Если же такой станок оснастить дополнительными сменными приспособлениями, то на нем можно с успехом создавать из металлических листов изделия даже достаточно сложных конфигураций – трубы и другие замкнутые контуры, детали с П-образным профилем, короба и др.

Как работает листогибочный станок ИВ2144

Если кратко представить описание работы данного станка, то она выглядит следующим образом: деформирование листовой заготовки осуществляется посредством воздействия на нее гибочной балки. При этом формирование изделия требуемого профиля обеспечивается за счет использования соответствующих оправок, которые зафиксированы на прижимной балке.

Стандартные листогибочные оправки станка можно заменять другими сменными приспособлениями для гибки замкнутых контуров или труб

Пошаговая схема работы листогиба данной модели выглядит следующим образом:

  1. Металлический лист, который предстоит обработать, укладывается на рабочий стол станка, продвигается до соприкосновения с упорами и фиксируется при помощи гидравлических зажимов.
  2. На лист опускается прижимная балка с зафиксированной на ней сменной оправкой, конфигурация и размеры которой зависят от требуемой формы гиба.
  3. Деформирование металла производится гибочной балкой, которая располагается под обрабатываемым листом.
  4. После окончания обработки гибочная балка опускается в исходное положение, а прижимная освобождает готовое изделие.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

ИВ2144 Машина листогибочная с поворотной гибочной балкой для гибки листового металлаСхемы, описание, характеристики

Сведения о производителе листогибочной машины ИВ2144

Изготовитель листогибочной машины ИВ2144 - Нелидовский завод гидравлических прессов НЗГП, основанный в 1972 году и Кузлитмаш г. Пинск.

Машины, выпускаемые Нелидовским заводом гидравлических прессов НЗГП


Машина листогибочная с поворотной гибочной балкой ИВ2144. Назначение и область применения

Гидравлическая листогибочная машина с поворотной гибочной балкой предназначена для изготовления различных деталей способом холодной гибки из листового металла. Материал изгибаемого листа — термически необработанная сталь и цветные металлы. Машина может применяться во всех отраслях промышленности и строительства.

Основные параметры машины листогибочной с поворотной гибочной балкой ИВ2144:

Машина ИВ2144 разработана в 1979 году и серийно выпускалась с 1980 года.

Разработчик - СКБ кузнечно-прессовых машин и автоматических линий, СКБ КМ г. Воронеж.

Изготовитель - Нелидовский завод гидравлических прессов, НЗГП г. Нелидово.

  • Наибольшие размеры изгибаемого листа металла - 4,5 х 2500 мм
  • Угол поворота гибочной балки - 180°
  • Ход прижимной балки - 250 мм
  • Скорость гибочной балки - 38 град/сек
  • Величина регулировки гибочной балки - 100 мм
  • Мощность привода - 10,07 кВт
  • Вес машины полный - 6,46 т

Краткое описание работы листогиба ИВ2144: гибка заготовок производится посредством балки гибочной вокруг комлекта оправок, закрепленных на прижимной балке.

Листогибочная машина модели ИВ2144 выполняет гибочные операции стального листа, не превышающего толщины в 4,5 мм. Длина стола равна 2,5 м, что определяет максимальную ширину изгибаемого листа. Усилие на прижим составляет 40 тн, на операцию гибки - 30 тн. Площадь оборудования в плане цеха около 9 квадратных метров. Вес оборудования данной модели не превышает 6.5 Т.

Мощность используемого в листогибочной машине электрооборудования - 10 КВт.

Среди технических характеристик являются важными величины вертикальной регулировки стола и гибочной балки - 100 мм и максимальный ход прижимной балки - 250 мм.

Станина разъемная, состоит из двух стоек и стола, соединенных между собой тремя стяжками.

Гибочная балка сварная, подвешена в вертикальном положении на двух винтах, соединенных с валами поворота, расположенными в стойках станины. Валы поворота гибочной балки через реечный механизм связаны со штоками цилиндров гиба.

Прижимная балка сварной конструкции, перемещается в направляющих стоек станины. Она соединена со штоками цилиндров прижима.

Привод машины гидравлический. Гидроагрегат служит для привода прижимной и гибочной балки.

Гидросистема содержит два главных цилиндра привода гибочной балки, два цилиндра прижимной балки и гидростанцию. Гидропривод обеспечивает быстрый подвод гибочной балки к заготовке, медленный ход при гибке и быстрый отвод в исходное положение. Регулировка и настройка положения гибочной и прижимной балок в зависимости от толщины изгибаемого листа и требуемого угла гибки производится посредством механизмов регулировки вручную.

На листогибочной машине ИВ2144 установлен задний механизированный упор с указателем положения задней кромки листа относительно линии гиба. Задний упор предназначен для точного позиционирования и перемещения сгибаемого листа на заданную величину при выполнении технологических операций.

Механизм заднего упора крепится к столу машины на кронштейне и имеет ходовой винт с приводом от электродвигателя. Каретка механизма заднего упора перемещается по ходовому винту.

Упор задний имеет механический привод и гидравлические захваты, что позволяет при помощи кнопок менять положение заготовки и контролировать визуально по счетчику.

Электросхема обеспечивает работу машины на одиночных ходах и в наладочном режиме.

Управление машиной может осуществляться с двух пультов: главного, встроенного в правую стойку, и навесного, закрепленного шарнирно на правой стойке.

Механический синхронизатор предохраняет от перекосов прижимную балку листогиба ИВ2144 при ее движении. Синхронизация осуществляется валом, на концах которого насажаны шестерни, зацепляющиеся рейками. Рейки закреплены в кронштейнах, установленных на стойках станины. Параллельность балки прижимной к столу обеспечивается за счет регулировки реек винтами.

Механизм вертикальной регулировки стола и гибочной балки расширяют технологические возможности машин и служит для настройки машины в зависимости от толщины сгибаемого листа. Регулировка производится вручную.

Смазка наиболее нагруженных механизмов машины осуществляется при помощи централизованной системы густой смазки. Остальные трущиеся поверхности смазываются шприцем.

Листогибочная машина с поворотной гибочной балкой ИВ2144 может оснащаться различными сменными приспособлениями, что позволяет изготавливать из листа детали самой различной конфигурации, вплоть до изготовления коробов.

Технологические возможности листогибочной машины с поворотной гибочной балкой

С помощью инструмента (листогибочные оправки), поставляемого в комплекте с машиной, можно производить гибку большого числа различных деталей с внутренним углом от 32° до 180° и радиусом 7 мм.

Листогибочная машина может оснащаться за отдельную плату различными сменными приспособлениями: для гибки труб, замкнутых контуров, П-образных форм, коробок и кромок.

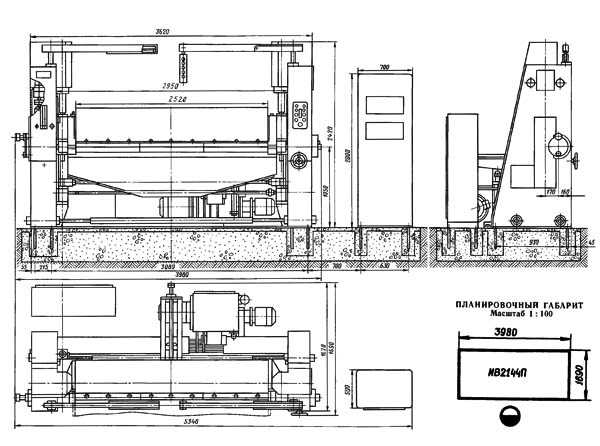

Габариты листогибочной машины ИВ2144

Габариты листогибочной машины ив2144

Габариты листогибочной машины ив2144


Общий вид машины листогибочной ИВ2144

Фото листогибочной машины ив2144


Принцип работы листогибочной машины ИВ2144

Изгибаемый лист укладывается на стол машины, досылается до упора и прихватывается захватами.

На лист опускается прижимная балка и производится гибка листа вокруг сменной оправки, закрепленной на прижимной балке. Форма сменных оправок может быть различной для каждого вида деталей.

Процесс гибки осуществляется гибочной балкой, которая находится под заготовкой.

После поворота на заданный угол гибочная балка возвращается вниз в исходное положение, прижимная балка поднимается и освобождает лист.

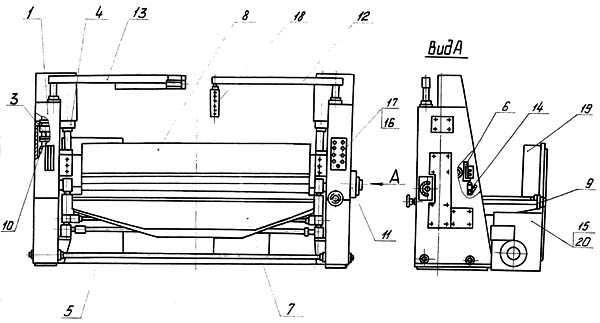

Расположение составных частей листогибочной машины ИВ2144

Расположение составных частей листогибочной машины ив2144


Перечень составных частей листогибочной машины ИВ2144

  1. Станина
  2. Привод балки гибочной
  3. Цилиндр балки гибочной
  4. Цилиндр балки прижимной
  5. Механизм регулировки стола
  6. Синхронизатор балки прижимной
  7. Балка гибочная
  8. Балка прижимная
  9. Упор задний
  10. Механизм установки высоты подъема прижимной балки
  11. Механизм установки угла гиба
  12. Пульт управления
  13. Светильник
  14. Маслопровод
  15. Трубопровод
  16. Электрооборудование
  17. Панель главного пульта
  18. Панель навесного пульта
  19. Электрооборудование шкафа - ИВ2144-94-001
  20. Гидроагрегат - К34007ЭМ

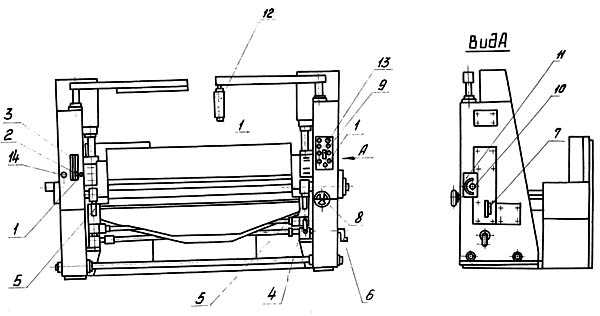

Расположение органов управления листогибочной машиной ИВ2144

Расположение органов управления листогибочной машиной ив2144


Перечень органов управления листогибочной машиной ИВ2144

  1. Кнопка "Аварийный стоп"
  2. Рукоятка установки высоты подъема прижимной балки
  3. Указатель высоты подъема прижимной балки
  4. Рукоятка регулировки положения гибочной балки
  5. Указатель положения гибочной балки
  6. Рукоятка регулировки положения стола по высоте
  7. Указатель положения стола
  8. Маховичек ручной регулировки положения заднего упора
  9. Указатель положения заднего упора
  10. Рукоятка установки угла поворота гибочной балки
  11. Указатель угла поворота гибочной балки
  12. Пульт управления навесной
  13. Пульт управления главный
  14. Выключатель местного освещения

Кинематическая схема листогибочной машины ИВ2144

Кинематическая схема листогибочной машины ив2144


Описание кинематической схемы листогибочной машины ИВ2144

Прижимная балка движется поступательно под действием цилиндров 1.

Гибочная балка совершает вращательное движение от цилиндров 2 через реечную передачу 3 и валы 4.

Задний упор перемещается по ходовому винту 5, вращающемуся от электромотора через цепную передачу 7.

Ручная доводка заднего упора осуществляется поворотом маховичка 8, который через цепную передачу 9 связан с ходовым винтом 5.

Положение заднего упора определяется по счетчику, который через коническую передачу 10 и цепные передачи 11 и 9 связан с ходовым винтом 5.

Регулировка положения стола по высоте производится поворотом рукоятки 12, которая через червячные передачи 13 и гайку 14 передает вращение опорным винтам стола 15.

Регулировка гибочной балки по высоте производится вращением рукоятки 16, которая через конические зубчатые передачи 17 и червячные передачи 18 передает вращение гайкам 19 и винтам 20, на которых подвешена гибочная балка.


Схема электрическая принципиальная листогибочной машины ИВ2144

Электрическая схема листогибочной машины ив2144


ИВ2144 Машина листогибочная с поворотной гибочной балкой для гибки листового металла. Видеоролик.



Технические характеристики листогибочной машины ИВ2144

Наименование параметраИВ2144ИВ2146
Основные параметры машины
Наибольшая толщина изгибаемого листа (h) при бт = 250 МПа (25 кгс/мм²), мм4,53,5
Наибольшая ширина изгибаемого листа, мм25004000
Наибольший угол поворота гибочной балки, град180180
Наибольший ход прижимной балки, мм250250
Величина вертикальной регулировки стола, мм100100
Величина вертикальной регулировки гибочной балки, мм100100
Скорость вращения гибочной балки, град/с3838
Наименьший внутренний радиус гиба, мм1.25 * h1.25 * h
Наименьшая величина отгибаемой кромки, мм8 * h8 * h
Наибольшее перемещение заднего упора, мм800800
Электрооборудование и привод машины
Электродвигатель привода насосов 1, 2 (М1), кВт7,57,5
Электродвигатель привода насоса 3 (М2), кВт2,22,2
Электродвигатель заднего упора (М3), кВт0,370,37
Суммарная мощность электродвигателей, кВт10,710,7
Габарит и масса машины
Габарит ножниц (длнна х ширина х высота), мм3790 х 2000 х 20005300 х 2000 х 2000
Масса, кг63509820

Полезные ссылки по теме

Каталог справочник листогибочных машин с поворотной гибочной балкой

Паспорта листогибочных машин с поворотной гибочной балкой

Справочник деревообрабатывающих станков

Справочник КПО

Купить каталог, справочник, базу данных: Прайс-лист информационных изданий


stanki-katalog.ru

Листогибочная машина модели ИВ2144

Листогибочная машина модели ИВ2144 является универсальным оборудованием, с помощью которого изготавливают различные детали и изделия методом холодной гибки.

Это оборудование востребовано в различных отраслях производства и в частности в машиностроении.

В устройстве листогибочной машины имеется ряд основных элементов. В конструкции листогибочного оборудования присутствует станина, гибочная и прижимная балки, привод указанных балок, а также задний упор. Привод гидравлический. Возможна модернизация или иное исполнение станка ИВ2144 дополненное некоторыми приспособлениями. Это позволить расширить функциональность.

Листогибочная машина модели ИВ2144 выполняет гибочные операции стального листа, не превышающего толщины в 4,5 мм. Длина стола равна 2.5 м, что определяет максимальную ширину изгибаемого листа. Усилие на прижим составляет 40 тн, на операцию гибки - 30 тн. Площадь оборудования в плане цеха около 9 квадратных метров. Вес оборудования данной модели не превышает 6.5 Т.

Мощность используемого в листогибочной машине электрооборудования - 10 КВт.

Среди технических характеристик являются важными величины регулировки стола и гибочной балки - 100 мм и максимальный ход балки прижимной - 250 мм.

На нашем предприятии можно отдельно заказать к ИВ2144 схему, паспорт, и документацию.


Подробные технические характеристики Вы можете получить по дополнительному запросу.



 Технические характеристики к листогибочной машине ИВ2144

Модель

Номинальное усилие пресса, кН


Наибольшая толщина изгибаемого листа, мм

Наибольшая ширина изгибаемого листа, мм

Наибольший ход прижимной балки, мм

Наибольший угол поворота, рад

Величина регилировки гибочной балки, мм

Величина регулировки стола, мм

Наибольшая величина перемещ. зад. упора, мм**

Масса, кг*

Потребляемая мощность, Кв

Габариты (ВхШхГ), мм*

ИВ2142 40 6 1600 250 180 100 100 800 5230 10 2400х2000х2900
ИВ2143 40 5 2000 250 180 100 100 800 5580 10 2400х2000х3300
ИВ2144 40 4,5 2500 250 180 100 100 800 6300 10 2400х2000х3790
ИВ2145 40 4 3200 250 180 100 100 800 7800 10 2400х2000х4500
ИВ2146 40 3,5 4000 250 180 100 100 800 9280 10 2400х2000х5300

Обращаем ваше внимание на то, что вся предоставленная на сайте информация, касающаяся комплектации, технических характеристик, цветовых сочетаний, а также цены носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ. Для получения подробной информации, пожалуйста, обращайтесь в отдел продаж.

www.gidropress.ru

Листогибочная машина ИВ2144

Главная   Кузнечно-прессовое оборудование  Листогибочное оборудование



Листогибочная машина ЛГМ 6х1600

Листогибочная машина ЛГМ 5х2000

Листогибочная машина ЛГМ 4х2500

Листогибочная машина ЛГМ 3х2000

Листогибочная машина ЛГМ 2,5х2500

Листогибочная машина ИВ2142 (6х1600)

Листогибочная машина ИВ2143 (5х2000)

Листогибочная машина ИВ2144

Листогибочная машина ИВ2145

Листогибочная машина ИВ2146

Листогибочная машина ИВ2144

Листогибочная машина с поворотной гибочной балкой ИВ2144 применяются для изготовления деталей способом холодной гибки из листового металла. Благодаря своей универсальности, листогибочные машины получили широкое распространение во всех отраслях машиностроения, где применяется холодная гибка. Листогибочная машина ИВ2144 может оснащаться различными сменными приспособлениями, что позволяет изготавливать из листа детали самой различной конфигурации, вплоть до изготовления коробов.



Технические характеристики

ПараметрЗначение
Ширина изгибаемого листа, мм2500
Толщина изгибаемого листа, мм4,5
Ход прижимной балки, мм250
Величина регулировки стола, мм1000
Величина регулировки гибочной балки, мм100
Наименьший внутренний радиус гиба1,25 толщин листа
Наименьшая величина отгибаемой кромки6 толщин листа
Перемещение заднего упора, мм800
Габаритные размеры, мм3790х2000х2400
Масса, кг6380

www.monlan.by

Машина листогибочная с поворотной гибочной балкой ИВ2144П

Если Вам необходимо купить Машина листогибочная с поворотной гибочной балкой ИВ2144П звоните по телефонам:

в Москве         +7 (499) 372-31-73
в Санкт-Петербурге   +7 (812) 245-28-87
в Минске       +375 (17) 246-40-09
в Екатеринбурге   +7 (343) 289-16-76
в Новосибирске     +7 (383) 284-08-84
в Челябинске     +7 (351) 951-00-26
в Тюмени        +7 (3452) 514-886

в Нижнем Новгороде   +7 (831) 218-06-78
в Самаре   +7 (846) 201-07-64
в Перми    +7 (342) 207-43-05
в Ростове-на-Дону  +7 (863) 310-03-86
в Воронеже     +7 (473) 202-33-64
в Красноярске        +7 (391) 216-42-04

в Нур-Султане  +7 (7172) 69-62-30;

в Абакане, Альметьевске, Архангельске, Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

По всей России бесплатный номер 8 (800) 775-16-64.

В странах СНГ — Беларуси, Казахстане, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Нур-Султан, Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Машина листогибочная с поворотной гибочной балкой ИВ2144П звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта - мы сами Вам перезвоним.

stanok-kpo.ru

Листогибочная машина ИВ2144

Листогибочная машина ИВ2144

Листогибочная машина моделі ИВ2144 є універсальним обладнанням, з допомогою якого виготовляють різні деталі і вироби методом холодного згинання.

Це обладнання затребувана в різних галузях виробництва і зокрема в машинобудуванні.

У пристрої листозгинальної машини є ряд основних елементів. У конструкції листозгинальні обладнання присутня станина, гибочна і притискна балки, привід зазначених балок, а також задній упор. Привід гідравлічний. Можлива модернізація або інше виконання верстата ИВ2144 доповнене деякими пристосуваннями. Це дозволити розширити функціональність.

Листогибочная машина моделі ИВ2144 виконує згинальні операції сталевого листа, що не перевищує товщини в 4,5 мм. Довжина столу дорівнює 2.5 м, що визначає максимальну ширину згинального листа. Зусилля на притиск становить 40 тн, на операцію згинання - 30 тн. Площа обладнання в плані цеху близько 9 квадратних метрів. Вага обладнання даної моделі не перевищує 6.5 Т.

Потужність використовуваного в листозгинальної машині електрообладнання - 10 КВт.
Серед технічних характеристик є важливими величини регулювання столу і гибочної балки - 100 мм і максимальний хід притискної балки - 250 мм.

Додаткове обладнання, інструмент до листозгинальної машині ИВ2144 який можна придбати окремо:
- Система управління на базі ПЛК Simens або Bosch Rexroth

- Програмований задній упор

- Спец інструмент за завданням замовника

- Швидкознімний спец інструмент

На нашому підприємстві можна окремо замовити до ИВ2144 схему, паспорт, та документацію.

Технічні характеристики листогиб ИВ2144

Услилие на притиск, тн 40
Зусилля на згин, тн 30
Найбільша ширина згинального листа, мм 2500
Найбільша товщина згинального листа, мм 4,5
Найбільший хід притискної балки, мм 250
Найбільший кут повороту, рад 180
Величина регулювання столу, мм 100
Величина регилировки гибочної балки, мм 100
Найбільше переміщення заднього упору, мм 800
Споживана потужність, кВт 10
Габаритні розміри, мм
Зліва - направо 3790
Спереду - назад 2000
Висота машини над рівнем підлоги, 2400
Маса, кг 6300

Докладні технічні характеристики Ви можете отримати за додатковим запитом.

span style=

span style=

undefined

/td

style=color: #222222; font-family: Arial, sans-serif; font-size: 14px; line-height: 18px; white-space: pre-wrap; background-color: #fdfdfd; span style=

valign=

span style=/span valign=/table

www.gidropress.ru

Листогибочная машина ИВ2146

Листогибочная машина модели ИВ 2146 отличается от других моделей тем, что у нее размер рабочего стола равен четырем метрам. А это дает возможность использовать лист для заготовки детали на эту же ширину.

Тем самым те детали, которые на других моделях листогибочных машин сделать было нельзя, на модели ИВ2146 можно изготовить. А с дополнительными приспособлениями данный станок становится еще более функциональным.

Причем при таком большом размере стола ( ширине заготовки для гибки) толщина листа может достигать значений в 3 - 3,5 мм. Что очень даже неплохо. Для серьезного мощного предприятия прессовое оборудование данной модели является очень желательным. При всем эта машина не с ручным, а с гидравлическим приводом.

Таким образом листогибочная машина модели ИВ2146 это универсальное мощное оборудование, осуществляющее методом холодной гибки изготовление многих изделий или деталей, требующихся в технологическом процессе предприятий самых разных отраслей промышленности.

Вес оборудования равен 9,28 тонны. Площадь листогибочной машины модели ИВ2146 в плане цеха занимает тринадцать метров квадратных. Высота ее около 2,5 метра. Электричества потребляет на общую мощность в десять киловатт.


Подробные технические характеристики Вы можете получить по дополнительному запросу.



 Технические характеристики к листогибочной машине ИВ2146

Модель

Номинальное усилие пресса, кН


Наибольшая толщина изгибаемого листа, мм

Наибольшая ширина изгибаемого листа, мм

Наибольший ход прижимной балки, мм

Наибольший угол поворота, рад

Величина регилировки гибочной балки, мм

Величина регулировки стола, мм

Наибольшая величина перемещ. зад. упора, мм**

Масса, кг*

Потребляемая мощность, Кв

Габариты (ВхШхГ), мм*

ИВ2142 40 6 1600 250 180 100 100 800 5230 10 2400х2000х2900
ИВ2143 40 5 2000 250 180 100 100 800 5580 10 2400х2000х3300
ИВ2144 40 4,5 2500 250 180 100 100 800 6300 10 2400х2000х3790
ИВ2145 40 4 3200 250 180 100 100 800 7800 10 2400х2000х4500
ИВ2146 40 3,5 4000 250 180 100 100 800 9280 10 2400х2000х5300

Обращаем ваше внимание на то, что вся предоставленная на сайте информация, касающаяся комплектации, технических характеристик, цветовых сочетаний, а также цены носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ. Для получения подробной информации, пожалуйста, обращайтесь в отдел продаж.

www.gidropress.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
