Трубогибочный станок ИБ3428 от производителя ПАО Долина

СМОДЕЛИРУЙ СВОЙ СТАНОК

Пресс-центр

Подписаться на новости

Карта сайта

Главная

/ Продукция

/ Кузнечно-прессовое и металлообрабатывающее оборудование

/ Трубогибочные станки

/ Трубогибочный станок ИБ3428

bx_item_detail_videobx_item_detail_video

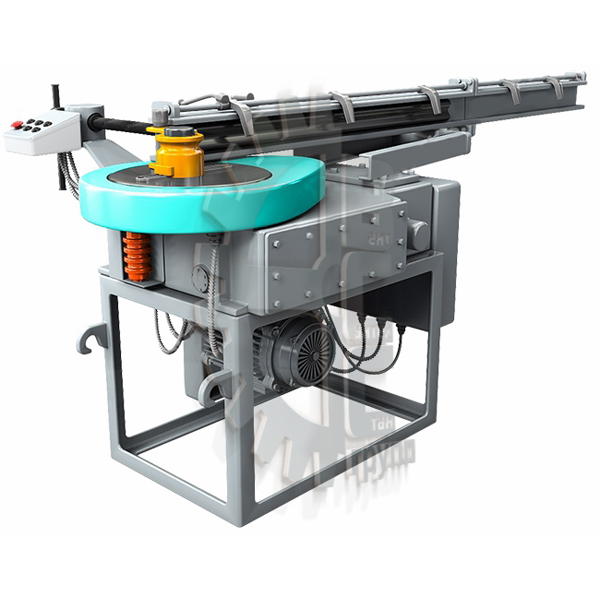

3D модель

Машины трубогибочные ИБ3428 предназначены для гибки труб в холодном состоянии с оправкой (дорном) и без нее методом наматывания трубы на гибочный ролик минимальным радиусом гиба 1,5 диаметра трубы, максимальный радиус гиба 320 мм.

Связь с ведущим специалистом
8 800 333-81-63

Получить коммерческое предложение Оставьте ваш номер телефона и получите коммерческое предложение в течение дня.

• Описание
• Характеристики
• Видео
• Фото

Машины трубогибочные ИБ3428 предназначены для гибки труб в холодном состоянии с оправкой (дорном) и без нее методом наматывания трубы на гибочный ролик минимальным радиусом гиба 1,5 диаметра трубы, максимальный радиус гиба 320 мм.

Машины трубогибочные с механическим приводом могут быть оснащены электронным блоком управления с возможностью программирования угла гиба, а также имеется многопрограммный режим 8 программ до 8 гибов в каждой программе, дающий возможность регулировать скорость гиба (8 ступеней скорости).

Наличие электронного блока управления дает следующие преимущества:

• Плавность начала и конца гибки, более точная обработка угла гиба за счет перехода на «ползучую» скорость, безударное трогание и останов двигателя.
• Наличие в машинах гибочных штанги с переставными упорами позволяет производить последовательные гибы без предварительной разметки труб по длине.
• При гибке с оправкой (дорном) эллипсность трубы на изогнутом участке составляет не более 5%.
• К гибочному станку прилагается за отдельную плату комплект роликов и дорнов, обеспечивающих гибку труб разных диаметров.
• Простота и надежность конструкции механического привода, легкость в обслуживании обеспечивают эффективность применения машины гибочной при гибке труб как крупными, так и мелкими партиями.

• Гарантия 12 месяцев
• Ремонтная база
  Россия и СНГ
• Доставка запчастей
  5-15 дней
• Срок службы
  10-20 лет

Модель	Наибольший, наименьший радиус гибочного инструмента
Трубогибочный станок ИБ3428	320×1,5D
Трубогибочный станок ИБ3429	320×1,5D
Трубогибочный станок ИБ3430	500×1,5D
Трубогибочный станок ИБ3432	800×2D

Реальный внешний вид может немного отличаться от изображенного на страницах сайта. Возможны изменения технических характеристик товара в зависимости от модификации. Информация на данном сайте носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 ГК РФ.

Наибольший диаметр изгибаемой трубы, мм	63
Наименьший диаметр изгибаемой трубы, мм	25
Толщина стенки изгибаемой трубы, мм	4
Наибольший внутренний радиус гибочного инструмента, мм	320
Наименьший внутренний радиус гибочного инструмента, мм	1,5D
Расстояние от оси центра гибочного ролика до места превышения конца оправки, мм	3000
Угол поворота гибочного инструмента, град.	210
Частота вращения гибочного инструмента, об/мин	1,2…2,6
Мощность электродвигателя, кВт	5,5
Габаритные размеры, мм	3500×1370×1440
Масса, кг	1250

Видео отзыв

Все видео

ФОТОГАЛЕРЕЯ ЗАВОДА

Похожие станки

• Трубогибочный станок ИБ3429

  Подробнее

• Трубогибочный станок ИБ3430

  Подробнее

• Трубогибочный станок ИБ3432

  Подробнее

Показать все похожие

Гарантия

Сервис

Доставка

Запчасти

x

Получить консультацию

СПЕЦИАЛЬНЫЕ ПРЕДЛОЖЕНИЯ

ИВ3428 Трубогиб электрический.

Схемы, описание, характеристики

Сведения о производителе машины трубогибочной ИВ3428

Изготовитель машины трубогибочной ИВ3428 – Саранинский звод кузнечно-прессового оборудования. Завод основан в 1887 году, как завод по производству сельскохозяйственной техники. С 1946 года завод специализируется на производстве кузнечно-прессового оборудования. Свердловская область, п. Сарана Красноуфимский р-н. Адрес сайта: http://kpo.ru

В настоящее время машину ИВ3428 производит ПАО «Кувандыкский завод КПО «Долина» Оренбургская обл., г. Кувандык

ИВ3428 Трубогиб c электромеханическим приводом. Назначение и область применения

Машина ИВ3428 разработана в 1982 году взамен модели ГСТМ-21М и серийно выпускалась с 1984 года. Разработчик ПО КПО г. Азов. Изготовитель – Завод КПО г. Сарана.

Трубогиб электромеханический модели ИВ3428 может использоваться в котлостроительной и судостроительной промышленности, на заводах монтажных заготовок, при монтаже водопроводов и газопроводов, а также на строительных и монтажных площадках промышленного и гражданского строительства.

Гибочный станок

ИВ3428, предназначен для гибки труб в холодном состоянии с оправкой (дорном) и без нее методом наматывания трубы на гибочный ролик c минимальным радиусом гиба 1,5 диаметра трубы, максимальный радиус гиба 320 мм. И возможностью увеличения радиуса гиба до 500 мм (за отдельную плату).

Машины трубогибочные ИВ3428 с механическим приводом оснащены электронным блоком включающего в себя системы управления двигателем через реверсивный магнитный пускатель «Вперѐд», «Назад».

Пульт управления на базе контроллера с 4-х значным индикатором используется для задания «Угла гиба», отслеживания текущего процесса гиба по датчикам «Угла» и «Исходное», и управлением остановом в заданной точке. При этом, для точности отработки «угла гиба», используется принцип останова двигателя методом «противовключения». Точность выполнения угла гиба 1-2 градуса.

Система управления имеет «ручной» и «автоматический» режимы работы станка.

Дорн применяется для предотвращения образования овальности и гофров.

Можно производить гибку без дорна, если не предъявляется высокие требования к форме сечения трубы на изогнутом участке или отношение толщины стенки к ее диаметру составляет более 0,1.

Преимущества ИВ3428 – трубогиба c электромеханическим приводом:

• наличие в машине гибочной штанги с переставными упорами позволяет производить последовательные гибы без предварительной разметки труб по длине
• при гибке с оправкой (дорном) эллипсность трубы на изогнутом участке составляет не более 5%

По просьбе заказчика предусмотрено изготовление специального инструмента гибкого дорна, позволяющего производить гибку прямоугольных, квадратных, эллипсных и тонкостенных труб (толщина стенки не менее 1 мм), труб из легированных и цветных металлов, уголка, швеллера и других профилей. По требованию заказчика расстояние от оси центра гибочного инструмента до места крепления конца оправки может быть увеличен до 6000 мм. Простота и надежность конструкции механического привода легкость в обслуживании обеспечивают эффективность применения машины гибочной при гибке труб как крупными, так и мелкими партиями.

С марта 2015 года планируются к выпуску опытные образцы трубогибочных станков моделей ИВ3428М, где будет установлена система управления на базе сенсорной панели оператора в комплексе с частотным приводом так и без него. На базе сенсорной панели оператора расширяются возможности интерфейсного меню:

• увеличивается количество программ (до 100 программ по 16 гибов в каждой), с возможностью привязки их к номеру чертежа изделия.
• увеличиваются возможности по настройке системы управления к станкам разных типов, по управлению дополнительными механизмами (дорн, зажим, смазка) и датчиками (индуктивные датчики, датчики оборотов –энкодеры), а также в применении частотных приводов от разных производителей
• есть возможность настройки на тип станка, параметры редукторов, дополнительные функции управления

Основные параметры машины листогибочной

ИВ3428:

• Наибольший наружный диаметр – 63 мм
• Наибольшая толщина стенки изгибаемой трубы – 4,0 мм
• Наибольшая длина изгибаемой трубы – 3000 мм
• Наибольший радиус гибочного сектора (внутренний) – 320 мм
• Угол поворота гибочного сектора – 210°
• Расстояние от оси гибочного сектора до места крепления конца оправки – 3000 мм
• Мощность привода – 6,3 кВт
• Вес машины полный – 1,2 т

Общая компоновка и особенности трубогиба ИВ3428

Трубогиб электромеханический модели ИВ3428 состоит из следующих основных узлов:

1. Станина ИВ3428-11-001
2. Редуктор ИВ3428-21-001
3. Привод ИВ3428-22-001
4. Привод ИВ3428-22-001
5. Балка ИВ3428-31-001
6. Механизм поджима ИВ3428-32-001
7. Механизм выдергивания дорна ИВ3428-33-001
8. Штанга разметочная ИВ3428-51-001
9. Электрооборудование ИВ3428-91-001
10. Шкаф управления ИВ3428-92-001
11. Пульт управления ИВ3428-93-001
12. Инструмент ИВ3428-65-001

Пульт управления трубогибом

13. Кнопка ОБЩИЙ СТОП
14. Кнопки переключения углов гиба
15. Кнопка СЕТЬ
16. Кнопка РАБОЧИЙ ХОД гибочного инструмента
17. Кнопка ОБРАТНЫЙ ХОД гибочного инструмента
18. Индикатор

Стандарный комплект поставки станка ИВ3428

1. ИВ3428-00-001 Машина трубогибочная с механическим приводом 1
2. ИВ3428-65-001 Ролик 3/4″
3. ГСТМ-21М-31-415 Муфта М12 1
4. ГСТМ-2Ш-31-416 Муфта М16 1
5. Н4518-92Б-407 Ключ электрошкафа 1
6. ГСТМ-21М-31-101 Колодка призматическая 1
7. ГСТМ-2Ш-21-413 Планка 5
8. ИВ3428-00-001 РЭ Машина трубогибочная с механическим приводом. Руководство по эксплуатации. 1

Принцип работы трубогиба ИВ3428

Гибка труб на машине производится методом наматывания изгибаемой трубы на гибочный ролик. Труба помещается в ручей гибочного ролика и закрепляется в нем с помощью эксцентрика. Призматической колодкой труба В процессе гибки прижимается к гибочному ролику. Приводимый во вращательное движение гибочный ролик увлекает за собой трубу, которая, находясь в ручье между гибочным роликом и колодкой, стаскивается с дорна и изгибается. Дорн примемяется для предотвращения образования овальности и гофров.

Можно производить гибку без дорна, если не предъявляются высокие требования к форме сечения трубы на изогнутом участке или отношение толщины стенки к ее диаметру составляет более 0,1.

ИВ3428 Общий вид трубогиба электромеханического

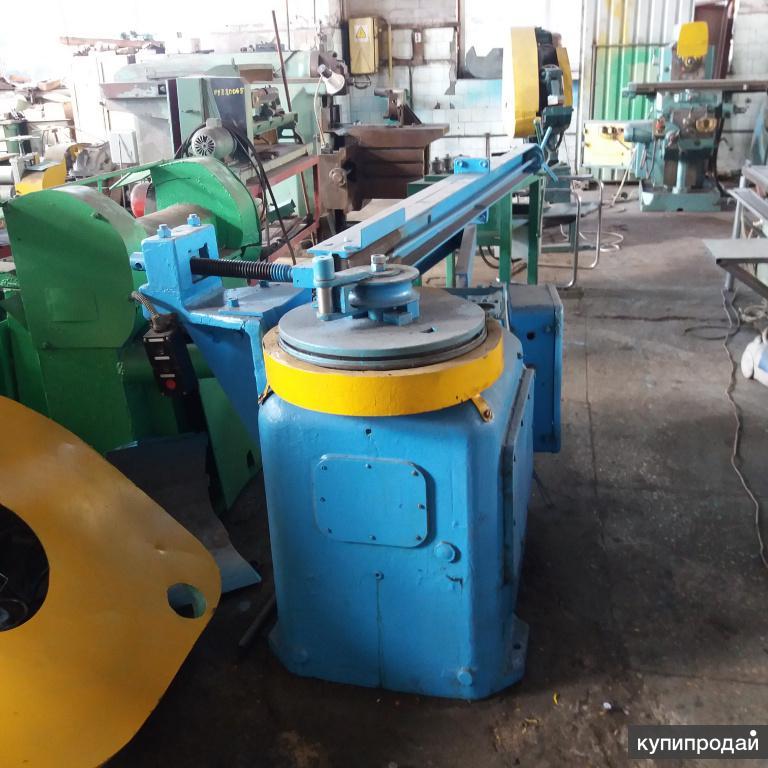

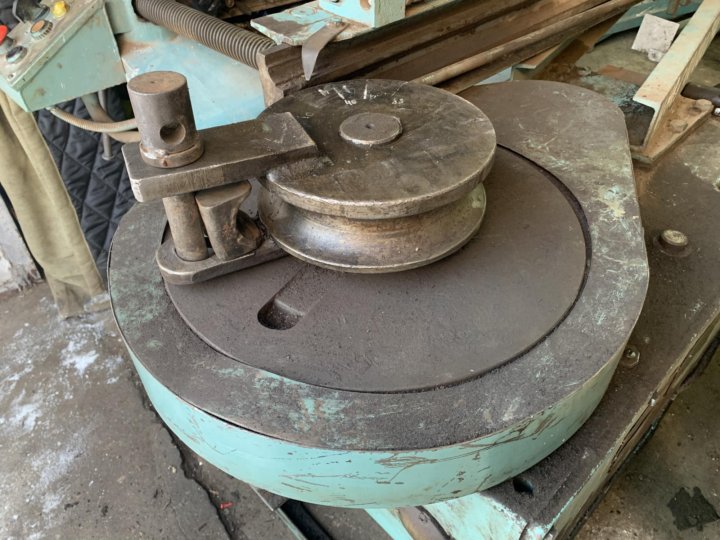

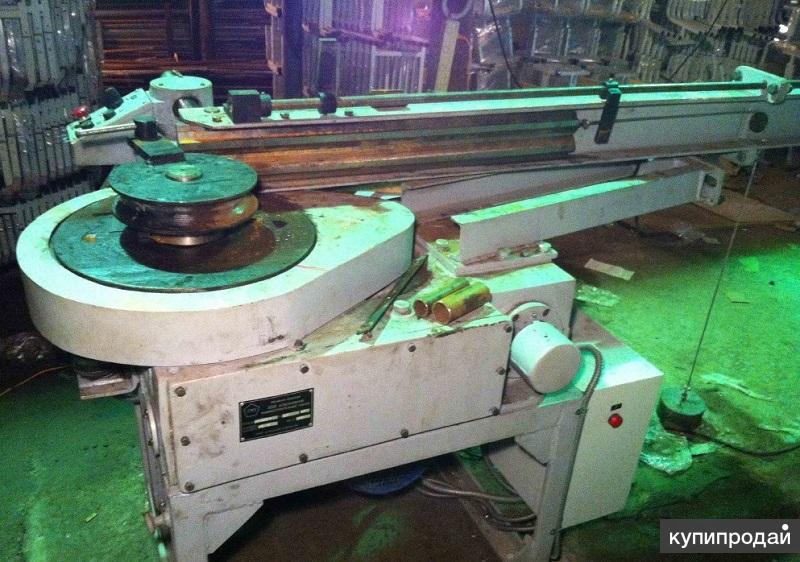

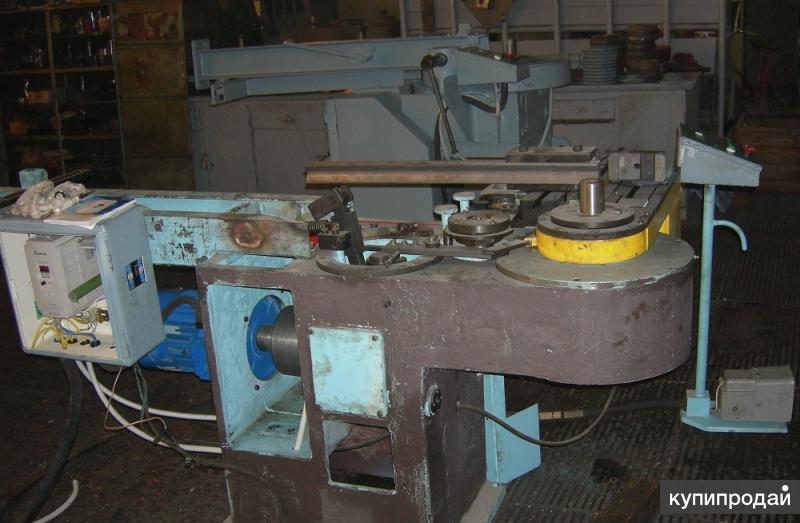

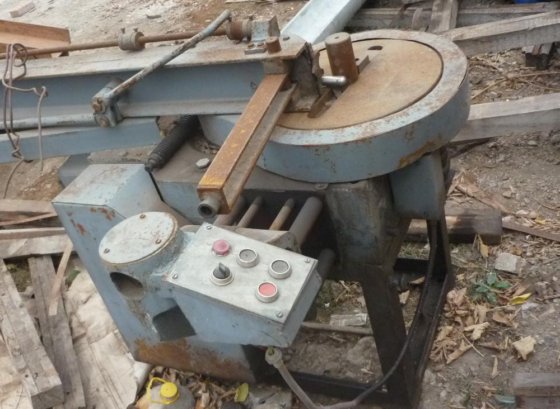

Фото трубогиба ИВ3428

Фото трубогиба ИВ3428

Фото трубогиба ИВ3428

Фото трубогиба ИВ3428

Фото трубогиба ИВ3428

ИВ3428 Расположение составных частей трубогиба

Расположение составных частей трубогиба ИВ3428

ИВ3428 Кинематическая схема электромеханического трубогиба

Кинематическая схема трубогиба ИВ3428

1. электродвигатель; N=5,5 k W, n=1000 об/мин
2. шкив Ø125 мм
3. шкив Ø190 мм
4. подшипник 7311 ГОСТ 333-79
5. колесо червячное z=60, m=8
6. подшипник 7217 ГОСТ 333-79
7. червяк, z=l, m=8

12. ползушка
13. винт
14. колодка призматическая
15. рукоятка штанги разметочной
16. упор
17. дорн
18. ролик гибочный
19. подшипник 8224 ГОСТ 6874-75
20. шестерня z=64, m=8
21. шестерня z=16, m=8
22. рычаг выдергивания дорна
23. тяга дорна
24. тяга
25. серьга
26. ремень клиновой Б – 1250 ГОСТ 1284. 1-89

Крутящий момент от электродвигателя 1 (рис. 2) с помощью клиноремен-ной передачи через шкивы 2, 3, червячную пару 5, 7 и цилиндрическую зубчатую открытую передачу 21, 20 передается на гибочный ролик 18, жестко связанный с шестерней 20.

Перемещением ползушки 12 балка настраивается на требуемый радиус гибки. Винтом 13 призматическая колодка 14 прижимается к трубе. Рукояткой 15 поднимаются и опускаются передвижные упоры 16 разметочной штанги.

Рычагом 22 через тягу 24, серьгу 25, тягу 23 выдергивается из зоны защемления в трубе дорн 17.

ИВ3428 Чертеж редуктора трубогиба

Чертеж редуктора трубогиба ИВ3428

Редуктор (рис 3), состоящий из червячной пары 14, 1 а цилиндрической зубчатой пары 7, 4, установлен на станине, представляющей собой сварную раму, закрытую с боков съемными крышками. На поворотном диске 6, жестко связанном с шестерней 4, закреплены две шпонки 5, через которые передается крутящий момент гибочному ролику.

Сменный шкив 10 клиноременной передачи соединяется с червяком 14 при помощи планки 9, выполняющей роль шпонки и срезного предохранителя от перегрузок по крутящему моменту.

Установленные на машине шкивы обеспечивают частоту вращения поворотного диска 2,5 об/мин. Для изменения частоты вращения поворотного диска на 5,8 min-1 поменяйте местами ведомый и ведущий шкивы.

В пульт управления установлен электронный блок, служащий для отключения электродвигателя, при достижении поворотным диском заданного угла гиба или исходного положения при обратном ходе. Заданный угол гиба высвечивается на индикаторе 18. Угол гиба устанавливается кнопками «+» иди «-» на пульте управления.

Балка, установленная в сварном кронштейне, закрепленном на верхней плоскости редуктора, может поворачиваться вокруг цапфы и имеет поперечное перемещение. На балке установлены: имеющая продольное перемещение призматическая колодка поджима трубы, система рычагов и тяг выдергивания дорна и штанги с откидными упорами. Для удобства транспортирования балка, штанга и тяги выполнены разъемными. Приводной электродвигатель подвешен на подмоторной плите, шарнирно соединенной с корпусом редуктора. Натяжение клиновых ремней осуществляется при помощи гаек.

ИВ3428 готовые изделия трубогиба

Чертеж редуктора трубогиба ИВ3428

ИВ3428 Трубогиб электрический. Видеоролик.

Технические характеристики трубогиба электромеханического ИВ3428

Наименование параметра	ИВ3428
Наибольшие размеры изгибаемой трубы с пределом текучести δт=250 МРа (25кгс/мм2)
наружный диаметр D, мм	76
толщина стенки S, мм	4,5
Наименьший диаметр изгибаемой трубы, мм	25
Внутренний радиус гибочного инструмента R, мм	36,6. .320
Угол поворота гибочного инструмента, град	210
Электрооборудование и привод пресса
Количество электродвигателей, кВт	1
Электродвигатель главного привода М1, кВт	7,5
Габарит и масса пресса
Габарит (длнна х ширина х высота), мм	3485 х 1370 х 1355
Масса пресса, кг	1250
