13. ЗАЧИСТКА ПОВЕРХНОСТЕЙ ДЕТАЛЕЙ

13. ЗАЧИСТКА ПОВЕРХНОСТЕЙ ДЕТАЛЕЙ

13. ЗАЧИСТКА ПОВЕРХНОСТЕЙ ДЕТАЛЕЙ

Зачистить поверхность деревянной детали с целью придания ей большей гладкости можно с помощью напильника (рис. 43) или наждачной бумаги (шлифовальной шкурки).

Для этого применяются напильники с крупной насечкой, которые называются рашпилями. По форме поперечного сечения напильники бывают плоскими, квадратными, трехгранными, круглыми и т. д. Такими напильниками можно зачищать как наружные,    так    и    внутренние    поверхности,    т. е.    отверстия.

Для зачистки поверхностей деталей их надежно закрепляют на верстаке или в тисках. Напильник берут за ручку правой рукой и накладывают на обрабатываемую деталь (рис.

44). Левой рукой слегка нажимают на носок напильника и перемещают его строго по обрабатываемой поверхности вперед и назад. При движении вперед осуществляют нажим на деталь. Движение назад делают без нажима.

Для того чтобы поверхность после обработки была прямолинейной и гладкой, ее обрабатывают в перекрестном направлении: несколько движений в одном направлении и несколько — в другом, под углом 45…90°.

Следует иметь в виду, что древесина лучше срезается напильником поперек волокон или под углом к ним. Однако при этом на поверхности образуются риски и ворсистость. Поэтому более гладкой получается поверхность при зачистке ее вдоль волокон.

Зачистку поверхностей выполняют шлифовальной шкуркой. Она представляет собой кусок ткани или бумаги с наклеенными на нее мелкими зернами стекла и твердых минералов.

Для удобства выполнения зачистки шлифовальную шкурку накладывают на деревянную колодку (рис. 45) и закрепляют ее планкой. Вначале поверхность зачищают крупнозернистой шкуркой с легким нажимом на колодку, а в конце обработки следует применять колодку с мелкозернистой шкуркой, с уменьшением нажима.

Контроль зачищенных поверхностей осуществляют сравнением С образцами или эталонами. В производственных условиях детали начищают на специальных шлифовальных станках.

Правила техники безопасности

1. Зачищать изделие напильником с исправной и хорошо насаженной ручкой.

2. При работе не захватывать носок напильника пальцами левой руки.

3. Не сдувать шлифовальную пыль с изделия. Пользоваться щеткой.

Зачистка поверхностей деревянных деталей напильником и шлифовальной шкуркой

1.     Рассмотрите напильник и назовите все его основные части. Рассмотрите образцы шлифовальной шкурки, имеющейся в учебных мастерских. Из чего она состоит?

2.     Зачистите выполненное вами изделие из древесины напильником и шлифовальной шкуркой.

Новые термины: Напильник, рашпиль, шлифовальная шкурка, шлифовальная колодка, риски, ворсистость.



1. Какими инструментами зачищают деревянные поверхности?

2. Из каких частей состоит напильник?

3. Как надо зачищать поверхность напильником?

4. Для чего применяют шлифовальную колодку?

5. Перечислите приемы зачистки поверхности шлифованием и полированием.

6. Как контролируют поверхности после шлифования?

Сайт управляется системой uCoz

Опиливание металла – презентация онлайн

Похожие презентации:

Грузоподъемные машины. (Лекция 4.1.2)

Зубчатые передачи

Гидравлический домкрат в быту

Детали машин и основы конструирования

Газораспределительный механизм

Свайные фундаменты. Классификация. (Лекция 6)

Ременные передачи

Редукторы

Техническая механика. Червячные передачи

Фрезерные станки. (Тема 6)

1. Опиливание металла


Малков Степан АТМ-21
Из каких основных
частей состоит
слесарная ножовка?
• Слесарная ножовка
состоит из рамки
(станка) и
ножовочного полотна
Опиливание – одна из самых распространённых слесарных операций, при которой с
поверхности детали напильником срезают слой металла толщиной от0,05 до 1 мм.
Напильник представляет собой стальной брусок определённого профиля и длины, на
поверхности которого имеются насечки (нарезки), образующие впадины и
острозаточенные зубцы (зубья), имеющие в сечении форму клина. Напильники
изготовляют высокоуглеродистой и легированной стали У10А, У13А, ШХ15, 13Х, после
насекания подвергают термической обработке – закалке. Насечка напильника может
быть одинарной под углом 70—80° к ребру напильника и двойной (перекрестной). При
двойной насечке нижнюю делают под углом 55°, а верхнюю— под углом 70°. Угол
заострения зуба напильников— 70°. Зубьями напильника с поверхности металла
срезают небольшой слой в виде стружки. Напильниками с одинарной насечкой срезают
широкую стружку, а с двойной насечкой — мелкую.
• По числу n насечек (зубьев), приходящихся на 10мм длины, напильники
подразделяются на шесть классов, а насечки имеют номера 0, 1, 2, 3, 4, и 5;
первый класс с насечкой № 0 и 1 (n = 4…12), называют драчёвыми;
второй класс с насечкой № 2 и 3 (n = 13…24) называют личными; третий,
четвёртый и пятый класс с насечкой № 4 и 5 (n =24…28), называют
бархатными. В зависимости от назначения напильники делятся на слесарные,
машинные, надфили и рашпили.

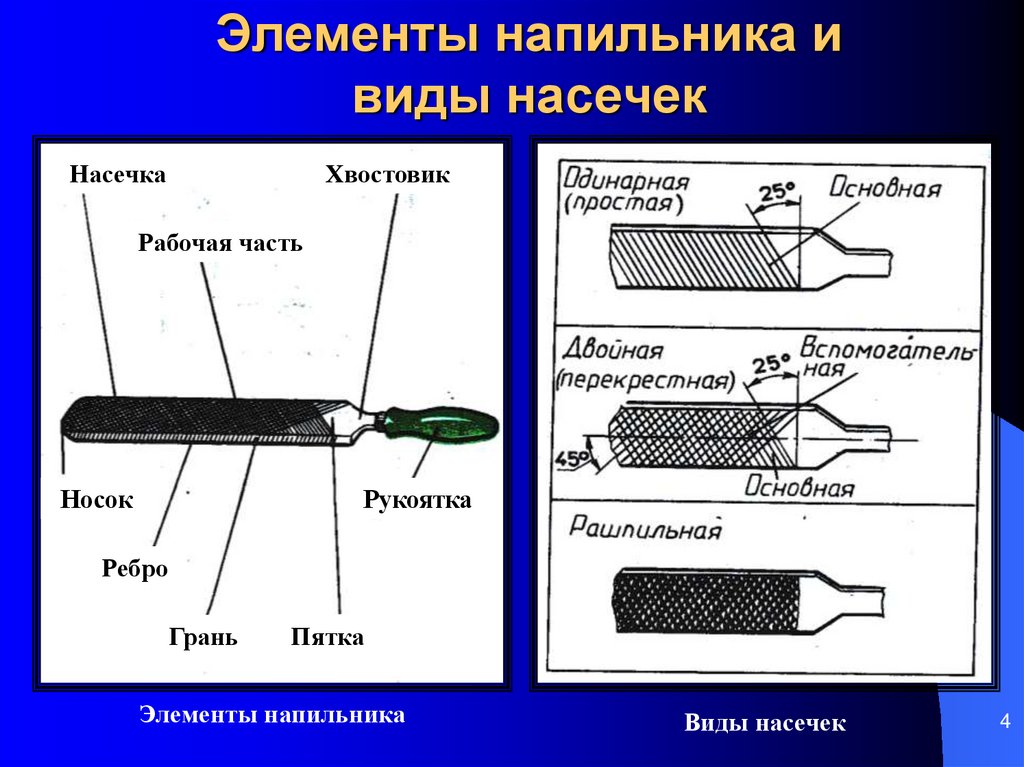

• Напильники состоят из носа — конца насеченной части напильника, тела –
рабочей насеченной части, пятки — не насечённой части тела напильника и
хвостовика – части напильника, на которую надевают ручку. Ручки
изготовляют из древесины твердых пород: березы, клена, бука. Чтобы ручка не
раскололась при насадке на напильник и при работе, на конец ее надевают
стальное кольцо.

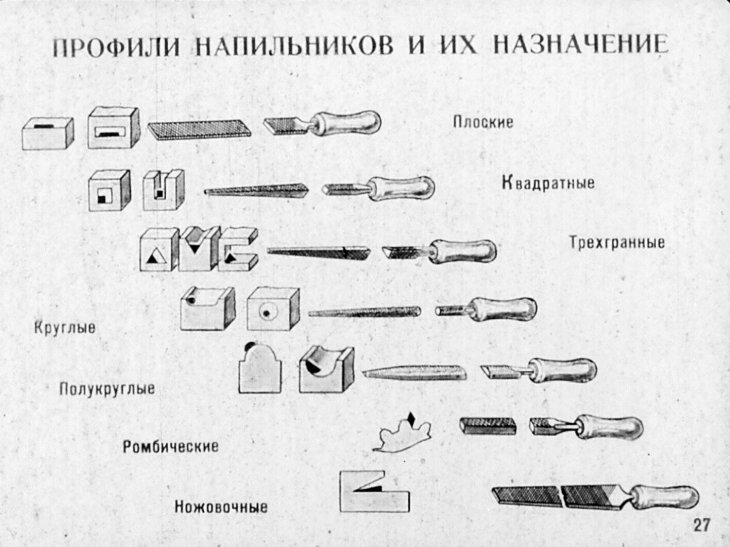

• По форме поперечного сечения напильники бывают восьми типов:
плоские (остроносые и тупые), круглые, овальные, полукруглые,
квадратные, трёхгранные, ромбические и ножовочные.
Для опиливания выбирают напильник определенной формы и длины.
Выбор формы напильника определяется очертанием обрабатываемой
поверхности детали. Криволинейные вогнутые поверхности
опиливают круглыми или овальными напильниками, а выпуклые —
плоскими.
• Драчовый напильники применяются в тех случаях, когда с детали
необходимо снять слой металла более 0,3 мм. Для снятия меньших слоев
металла и получения чистой поверхности и точных размеров применяются
личные напильники.
Бархатные напильники предназначены для доводки и
точной подгонки деталей. Надфили – это небольшие напильники,
применяются для обработки поверхностей малой площади, узких выемок и
отверстий при доводочных работах. Рашпили предназначены для обработки
мягких металлов (свинец, олово, медь и др.) и неметаллических материалов (кожа,
резина, древесина, пластические массы), когда обычные напильники непригодны.
Надфили
Рашпили
• Приёмы опиливания металла
Перед началом опиливания размеченную заготовку прочно зажимают в тисках. При
этом поверхность обработки должна быть выше уровня губок тисков на 8…10 мм.
Выполняя опиливание, надо занимать правильную рабочую позу: стоять следует
вполоборота к верстаку на расстоянии 150…200 мм от его переднего края, левую
ногу выставляют вперёд по направлению движения напильника. Ступни ног
расставляют примерно на 60 ° одна к другой. При работе корпус слегка наклоняют
вперед. Во время опиливания закруглённая часть ручки напильника должна
упираться в ладонь
правой руки. Четырьмя пальцами
обхватывают ручку, а большой палец накладывают
сверху и прижимают к ручке. Вытянутые пальцы
левой руки кладут на носок напильника, отступив
от края на 20…30 мм.

• СПОСОБЫ ОПИЛИВАНИЯ МЕТАЛЛА
• Различают несколько способов опиливания: поперечное, продольное,
перекрёстное и круговое. Поперечное опиливание (а) выполняют при снятии
больших припусков. При продольном (б) – обеспечивается
прямолинейность обработанной поверхности. Лучше сочетать эти два
способа опиливания: сначала опиливание выполняют поперёк, а затем –
вдоль. При опиливании перекрёстным штрихом (а, б) обеспечивается
хороший самоконтроль за ходом и качеством работы.
Опиливание плоской и
цилиндрической поверхности
а
б
• В процессе опиливания следует пользоваться контрольно-измерительным
инструментом и систематически проверять размеры обрабатываемых
деталей.
• Скорость движения напильниками 40 – 60 двойных ходов в минуту.
Распиливание вогнутой
поверхности
Распиливание шестигранного отверстия
Качество опиливания проверяют линейкой или угольником на просвет (а, б).
Если просвет отсутствует – поверхность ровная.
При опиливании параллельных плоскостей точность размера между ними
и их параллельность контролируют штангенциркулем или линейкой в
нескольких местах (в).
Брак при опиливании – это снятие лишнего слоя металла и уменьшение
размеров изделия по сравнению с требуемыми, неровность опиливаемой
поверхности, появление «завалов».
• ПРАВИЛА БЕЗОПАСНОЙ РАБОТЫ ПРИ ОПИЛИВАНИИ МЕТАЛЛА
1. При опиливании заготовка должна быть надёжно закреплена в тисках.
2. При опиливании заготовок с острыми кромками нельзя поджимать пальцы под
напильник при его обратном ходе, это может привести к травме.
• 3.Стружку (опилки) разрешается убирать только щёткой- смёткой на совок.
• 4. После работы напильники необходимо очищать от опилок металлической щёткой.
• 5. СТРОГО ЗАПРЕЩАЕТСЯ:
– сдувать и сбрасывать стружку обнажёнными руками
– работать напильниками без рукояток или напильниками с треснутыми, расколотыми
рукоятками;
– ударять напильники о твёрдые предметы и друг о друга, класть напильники один на
другой.

English     Русский Правила

Каковы основные части файла?

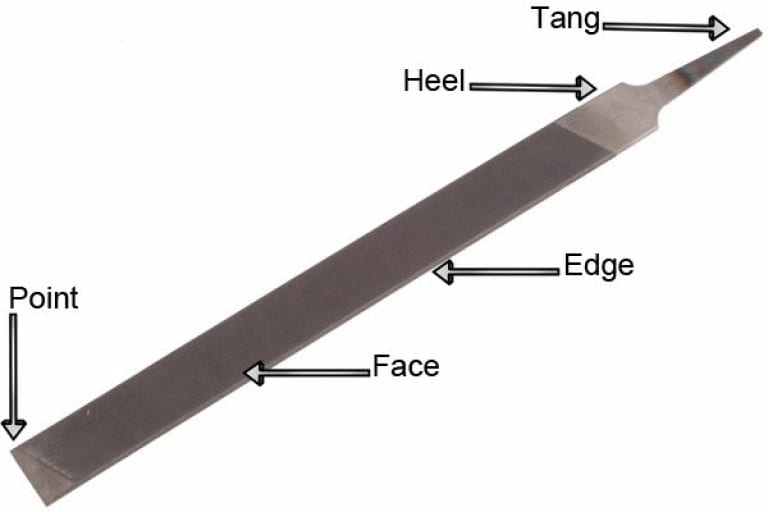

К основным частям напильника относятся острие, лицевая сторона, край, пятка и хвостовик. В нашем полезном руководстве мы объясняем, что представляют собой все различные части файла и их функции.
