фото и описание изготовления самоделки

Самодельный токарный станок по дереву сделанный своими руками.

Доброго времени суток! Вот казалось бы, что человеку надо? Мастерская есть, инструменты тоже — работай себе в удовольствие! Так нет же, все ему мало, подавай ему еще чего-то лучшего.
Прошло немного времени после покупки токарного станка по дереву JET 1014i и я захотел другой, более массивный и мощный станок. Станок, на котором я смог бы точить большие, не меньше 30 см в диаметре изделия.

Изучив все возможные варианты, пришел к решению, что лучшее — это сделать токарный станок по дереву своими руками.

Ознакомившись с теорией и прикинув различные варианты исполнения станка, приступил к поиску комплектующих.

И в первый же день мне повезло — сосед по гаражу презентовал самодельную циркулярку с электродвигателем (ЭД), которая ему была без надобности. Циркулярка представляла собой вал, вращающийся на двух подшипниках и установленный на опоры. Это была практически передняя бабка будущего станка. Но нужно было провести ревизию всего этого хозяйства.

Электродвигатель

Начал с ЭД. Шильдик на ЭД был очень затерт, но основная, нужная мне информация сохранилась. Часто бывает, что шильдик затерт совсем или его нет. В этом случае нужно снять одну из крышек и внимательно изучить расположение обмоток статора. А именно, какую часть окружности статора занимает обмотка. Если половину окружности — это ЭД на 3000 об/мин, одну треть окружности — 1500 об/мин, одну четвертую — 1000 об/мин.

Более подробную информацию по этому вопросу можно найти в интернете. В моем случае ЭД был на 1,5 Квт и на 1425 об/мин. ЭД трехфазный, для подключения к сети в 220 В обмотки соединены треугольником. Прекрасные характеристики, именно то, что нужно.

Забегая вперед скажу, что я нашел еще один ЭД с похожими характеристиками, но обмотки у него были соединены звездой. В этом случае ЭД нужно разобрать, обмотки перекоммутировать на соединение треугольником, тщательно их уложить в статор, обвязать бичевкой, промазать краской и просушить, что я и сделал.
Итак, разобрал ЭД, проверил состояние обмоток, ротора, подшипников, все вычистил, просушил, в подшипники заложил новую смазку ЛИТОЛ-24.ЭД трехфазный, а сеть подключения однофазная, поэтому ЭД нужно подключать через конденсатор.

Как подобрать конденсатор и какой емкости он должен быть?

Лучше использовать конденсаторы марок МБГО, МБГП, МБГЧ, КГБ напряжением не менее 250В. Емкость на практике подбирают так : на каждые 100 Вт мощности берут 6,6 — 7 Мкф. Мой ЭД стал запускаться уже с 30 Мкф. Тогда я включил в цепь питания ЭД амперметр и стал отслеживать величину потребляемого тока при разных емкостях. Минимальный ток потребления соответствовал емкости конденсаторов в 90 Мкф. Это и есть оптимальная емкость для запуска трехфазного ЭД через однофазную цепь питания в 220 В.В дальнейшем, уже при эксплуатации ЭД, эту емкость можно подкорректировать.

Если ЭД под нагрузкой (при точении) греется, то емкость нужно уменьшить. Если падает мощность — емкость увеличиваем. С сердцем самодельного токарного станка по дереву закончено, теперь переходим к оборудованию.

Передняя бабка.

Разобрал, промыл подшипники и заложил новую смазку. Вал укоротил до нужной мне длины. Токарь нарезал на укороченном валу новую резьбу и выточил под эту резьбу корончатый центр и переходник на резьбу М33х3,5, чтобы можно было пользоваться план-шайбой и токарным патроном. Они у меня с резьбой М33х3,5. Нужно было еще выточить два трехручейковых фланца : один на вал ЭД, другой на вал передней бабки (ПБ).

Учитывая опыт работы на токарном станке по дереву JET 1014i, я решил, что три скорости мне будет достаточно : примерно 500, 800 и 1100 об/мин.

Как рассчитать диаметры шкивов?

Диаметр считаем по дну ручейка, на который укладывается ремень. Допустим, диаметр шкива на валу двигателя 40 мм, число оборотов двигателя 1400 об/мин. Тогда диаметр шкива на валу ПБ, соответствующий 500 об/мин будет равен :

1400х40/500 = 110 мм

По этой же формуле высчитываются и остальные диаметры шкивов.

Для вала двигателя я выбрал трехручейковый шкив с диаметрами ручейков 40, 50 и 60 мм. Для 500, 800 и 1100 об/мин. вала ПБ диаметры шкивов на валу ПБ должны быть соответственно 110, 90 и 80 мм. Конечно, есть небольшая погрешность в вычислениях, так как число оборотов двигателя взято не 1450, а 1400 об/мин. Это в теории, а как на практике — можно проверить стробоскопом. Но у меня его нет.

Стол

Стол для станка должен быть устойчивым и массивным. Это одно из условий качественного выполнения токарных работ.

Стол сварил из 63 мм уголка. Нижнюю обвязку прикрутил к полу глухарями, набросал туда обрезков всякого железа, щебня и залил вровень с полом бетоном. Полку и крышку стола выполнил из 50 мм доски. Стол получился основательным и массивным, каким и должен быть стол для токарного станка по дереву.

Станина

Станина выполнена из двух швеллеров метровой длины 150 х 60 мм, поставленных на ребро.

Станина из двух швеллеров

В полке каждого швеллера просверлил по три отверстия диаметром 10 мм под крепление к крышке стола болтами. Швеллер в пяти местах стянул металлическими пластинами и стержнями на сварке. Ширина станины сделана по ширине основания ПБ — 150 мм. Для лучшего перемещения по станине подручника верх швеллера отполировал. При монтаже станины нужно обратить внимание на то, чтобы швеллеры были строго параллельны.

Подручник

Посмотрел, как устроен подручник у моего станка JET.Устройство простое, его я и применил для своего подручника. Взял профиль прямоугольного сечения 40 х 25 мм, прорезал внизу его паз по всей длине. Торцы заварил заглушками, просверлил в них отверстия под эксцентриковый вал диаметром 15 мм.

Задняя бабка

В какой-то момент времени я посчитал, что уже сделал основную, главную работу и заднюю бабку доверил выточить токарю.

От себя только могу добавить следующее. Некоторые мастера считают, что задняя бабка может быть и не массивной, мол, она только поддерживает заготовку. Это мнение неверное. Через осевое давление на заднюю бабку распределяется часть массы заготовки. И если бабка будет хилая, это в итоге скажется на качестве токарных работ. Анатолий Иванович выточил мне устойчивую и тяжелую бабку. А конструкцию бабки можно посмотреть в интернете, можно придумать самому, ничего сверхсложного в этом нет. На вращающийся центр рекомендую ставить два подшипника : один вращения, а второй упорный. И диаметр центра не делать очень большим, чтоб это не мешало точить внутри заготовки, когда еще задняя бабка не убрана.

В заключение

Проверил станок в работе. Выявилось биение вала. Проверка показала, что корончатый упорный центр и переходник для крепления план-шайбы и токарного патрона выточены с грубой ошибкой — налицо была овальность. Вносил свою лепту и сам вал ПБ. Выбросил бракованные детали и попросил токаря выточить новый вал. Заодно он поменял подшипники и выточил новый упорный центр и переходник. Теперь мой самодельный станок по дереву работает, как часы, точить на нем можно большие и тяжелые заготовки и получать при этом удовольствие. Не жалею затраченного времени и денег. Во-первых узнал что-то новое для себя, а денег было потрачено всего ничего.

Токарный станок по дереву своими руками ~ Резьба по дереву



Токарный станок по дереву

Вот казалось бы, что человеку надо?Мастерская есть, инструменты тоже – работай себе в удовольствие!Так нет же, все ему мало, подавай ему еще чего-то лучшего.
 Прошло немного времени после покупки токарного станка по дереву JET 1014i и я захотел другой, более массивный и мощный станок.Станок, на котором я смог бы точить большие, не меньше 30 см в диаметре изделия.
 Изучив все возможные варианты, пришел к решению, что лучшее – это сделать токарный станок по дереву своими руками.
Ознакомившись с теорией и прикинув различные варианты исполнения станка, приступил к поиску комплектующих.И в первый же день мне повезло – сосед по гаражу презентовал самодельную циркулярку с электродвигателем (ЭД), которая ему была без надобности.

Циркулярка представляла собой вал, вращающийся на двух подшипниках и установленный на опоры.Это была практически передняя бабка будущего станка.Но нужно было провести ревизию всего этого хозяйства.
Электродвигатель.
 Начал с ЭД.Шильдик на ЭД был очень затерт, но основная, нужная мне информация сохранилась.Часто бывает, что шильдик затерт совсем или его нет.В этом случае нужно снять одну из крышек и внимательно изучить расположение обмоток статора.А именно, какую часть окружности статора занимает обмотка.Если половину окружности – это ЭД на 3000 об/мин, одну треть окружности – 1500 об/мин, одну четвертую – 1000 об/мин.Более подробную информацию по этому вопросу можно найти в интернете.В моем случае ЭД был на 1,5 Квт и на 1425 об/мин.ЭД трехфазный, для подключения к сети  в 220 В обмотки соединены треугольником.Прекрасные характеристики, именно то, что нужно.Забегая вперед скажу, что я нашел еще один ЭД с похожими характеристиками, но обмотки у него были соединены звездой.В этом случае ЭД нужно разобрать, обмотки перекоммутировать на соединение треугольником, тщательно их уложить в статор, обвязать бичевкой, промазать краской и просушить, что я и сделал.
Итак, разобрал ЭД, проверил состояние обмоток, ротора, подшипников, все вычистил, просушил, в подшипники заложил новую смазку ЛИТОЛ-24.ЭД трехфазный, а сеть подключения однофазная, поэтому ЭД нужно подключать через конденсатор.Как подобрать конденсатор и какой емкости он должен быть?Лучше использовать конденсаторы марок МБГО, МБГП, МБГЧ, КГБ напряжением не менее 250В. Емкость на практике подбирают так : на каждые 100 Вт мощности берут 6,6 – 7 Мкф.Мой ЭД стал запускаться уже с 30 Мкф.Тогда я включил в цепь питания ЭД амперметр и стал отслеживать величину потребляемого тока при разных емкостях.Минимальный ток потребления соответствовал емкости конденсаторов в 90 Мкф.Это и есть оптимальная емкость для запуска трехфазного ЭД через однофазную цепь питания в 220 В.В дальнейшем, уже при эксплуатации ЭД, эту емкость можно подкорректировать.Если ЭД под нагрузкой (при точении) греется, то емкость нужно уменьшить.Если падает мощность – емкость увеличиваем.С сердцем самодельного токарного станка по дереву закончено, теперь переходим к оборудованию.
Передняя бабка.

Передняя бабка самодельного токарного станка по дереву.На валу крепится трехручейковый шкив.

Разобрал, промыл подшипники и заложил новую смазку.Вал укоротил до нужной мне длины.Токарь нарезал на укороченном валу новую резьбу и выточил под эту резьбу корончатый центр и переходник на резьбу М33х3,5, чтобы можно было пользоваться план-шайбой и токарным патроном.Они у меня с резьбой М33х3,5.Нужно было еще выточить два трехручейковых фланца : один на вал ЭД, другой на вал передней бабки (ПБ).Учитывая опыт работы на токарном станке по дереву JET 1014i, я решил, что три скорости мне будет достаточно : примерно 500, 800 и 1100 об/мин.Как рассчитать диаметры шкивов?Диаметр считаем по дну ручейка, на который укладывается ремень.Допустим, диаметр шкива на валу двигателя 40 мм, число оборотов двигателя 1400 об/мин.Тогда диаметр шкива на валу ПБ, соответствующий 500 об/мин будет равен :

                                                1400х40/500 = 110 мм
По этой же формуле высчитываются и остальные диаметры шкивов. Для вала двигателя я выбрал трехручейковый шкив с диаметрами ручейков 40, 50 и 60 мм.Для 500, 800 и 1100 об/мин. вала ПБ диаметры шкивов на валу ПБ должны быть соответственно 110, 90 и 80 мм.Конечно, есть небольшая погрешность в вычислениях, так как число оборотов двигателя взято не 1450, а 1400 об/мин.Это в теории, а как на практике – можно проверить стробоскопом.Но у меня его нет.
Стол.
Стол для станка должен быть устойчивым и массивным.Это одно из условий качественного выполнения токарных работ.

Массивный стол для токарного станка по дереву

Стол сварил из 63 мм уголка.Нижнюю обвязку прикрутил к полу глухарями, набросал туда обрезков всякого железа, щебня и залил вровень с полом бетоном.Полку и крышку стола выполнил из 50 мм доски.Стол получился основательным и массивным, каким и должен быть стол для токарного станка по дереву.

Станина.
Станина выполнена из двух швеллеров метровой длины 150 х 60 мм, поставленных на ребро.

Станина из двух швеллеров

В полке каждого швеллера просверлил по три отверстия диаметром 10 мм под крепление к крышке стола болтами.Швеллер в пяти местах стянул металлическими пластинами и стержнями на сварке.Ширина станины сделана по ширине основания ПБ – 150 мм.Для лучшего перемещения по станине подручника верх швеллера отполировал.При монтаже станины нужно обратить внимание на то, чтобы швеллеры были строго параллельны.
Подручник.
Посмотрел, как устроен подручник у моего станка JET.Устройство простое, его я и применил для своего подручника.Взял профиль прямоугольного сечения 40 х 25 мм, прорезал внизу его паз по всей длине.Торцы заварил заглушками, просверлил в них отверстия под эксцентриковый вал диаметром 15 мм.

Задняя бабка.
В какой-то момент времени я посчитал, что уже сделал основную, главную работу и заднюю бабку доверил выточить токарю.Что и сделал замечательный токарь-самоучка Агеев Анатолий Иванович.

Задняя бабка

От себя только могу добавить следующее.Некоторые мастера считают, что задняя бабка может быть и не массивной, мол, она только поддерживает заготовку.Это мнение неверное.Через осевое давление на заднюю бабку распределяется часть массы заготовки.И если бабка будет хилая, это в итоге скажется на качестве токарных работ.Анатолий Иванович выточил мне устойчивую и тяжелую бабку.А конструкцию бабки можно посмотреть в интернете, можно придумать самому, ничего сверхсложного в этом нет.На вращающийся центр рекомендую ставить два подшипника : один вращения, а второй упорный.И диаметр центра не делать очень большим, чтоб это не мешало точить внутри заготовки, когда еще задняя бабка не убрана.

В заключение.
Проверил станок в работе.Выявилось биение вала.Проверка показала, что корончатый упорный центр и переходник для крепления план-шайбы и токарного патрона выточены с грубой ошибкой – налицо была овальность.Вносил свою лепту и сам вал ПБ. Выбросил бракованные детали и попросил выточить новый вал Анатолия Ивановича.Заодно он поменял подшипники и выточил новый упорный центр и переходник.Теперь мой самодельный станок по дереву работает, как часы, точить на нем можно большие и тяжелые заготовки и получать при этом удовольствие.Не жалею затраченного времени и денег.Во-первых узнал что-то новое для себя, а денег было потрачено всего ничего.



Обработка дерева на токарном станке. – Статья

Народные умельцы с помощью токарного станка изготавливали самые разные изделия: посуду, прялки, игрушки, элементы мебели, декоративные изделия для интерьера. Токарный станок позволяет мастеру создавать самые замысловатые и изысканные деревянные формы. Точение древесины будет успешным, если, помимо умелых рук, вы обладаете качественным инструментом, а также твердым и без изъянов деревом.

Токарный станок

Специальное оборудование для обработки дерева на токарном станке стоит недешево. Для обучения точению сгодится и обычная насадка к дрели. На чем экономить не стоит, так это на стамесках: дешевые и некачественные обычно после первых же опытов с твердым деревом тупятся и уже не режут, а рвут древесину.

Резчицкий инструмент должен как можно дольше оставаться острым!

Чтобы изделие было точно обработано, его нужно правильно закрепить на станке. Для этого на токарных станках предусмотрены специальные приспособления различной формы и размеров.

Чем больше у токарного станка различных приспособлений, тем проще и точнее будет работать на нем.

Черновую обработку дерева проводят на низких оборотах, на более высоких выполняют чистовую и шлифовку.

Тем, кто разбирается в электричестве, форумчане советуют использовать бесступенчатое изменение скорости вариатором. Это удобно тем, что скорость можно менять от максимальной до минимальной прямо на ходу и не перекидывая ремни.

Настройка станка

Для обеспечения получения наилучшей степени токарной обработки деревянной болванки следует произвести его правильную настройку и грамотно выбрать режущий инструмент. Прежде всего следует произвести правильное расположение подручника на токарном по дереву станке. Это позволит оптимизировать процесс обработки.

Настройка станка для обработки древесины включает следующие операции:

1. Закрепить подготовленную болванку, используя элементы крепления конкретного токарного станка (поводковый патрон или планшайбу).
2. Установить подручник по центру заготовки с зазором около 3 мм.
3. Для устройств с механической подачей необходимо установить копирную линейку.
4. Выставить регулировки управления в необходимое положение (в том числе скорость вращения шпинделя).
5. Выбрать и проверить качество режущего инструмента.
6. Проверить исправность внешних элементов станка, включая электрический кабель питания.
7. Включить станок и провести проверку его работоспособности на холостом ходу.
8. Если есть возможность провести пробную обработку на черновой заготовке.

От правильной настройки и установки начальных режимов зависит качество обработки и безопасность.

Инструменты для токарной обработки

Хорошими для токарных работ считаются инструменты из высококачественной стали. Они дорогостоящие, однако прослужат дольше обычных стамесок. Чтобы сэкономить, можно купить отдельно резцы и рукоятки для них. Стандартная длина рукоятки – около 25 см, однако можно использовать и длинные – 30 и 40 см. Такой рукояткой инструмент легче направлять.

Для точения древесины на токарном станке используются такие типы резчицких инструментов:

• полукруглая стамеска подойдет для грубой обработки, с ее помощью заготовке придают цилиндрическую форму;
• полукруглой узкой и веретенообразной стамесками вырезают тонкие желобки поперек волокон;
• долото может быть овального профиля или с прямоугольным срезом и разными углами заострения: им проводят чистовое вытачивание дерева;
• резцы клиновидной и остроугольной формы используют, когда нужно сделать небольшие углубления в заготовке. Ими также отделяют готовую деталь от края заготовки. Плоскими резцами выполняют широкие насечки параллельно вертикальной оси заготовки;
• у опытных мастеров также есть комплект скребков с разной режущей кромкой: заостренной, прямой, закругленной или универсальный скребок со сменными насадками для резания.

Приспособления для крепления деревянной заготовки

Наиболее часто употребляемое приспособление для крепления болванки — поводковый патрон. Чаще всего для токарных работ по дереву используется два вида таких приспособлений.

Схема патрона с зубцами

Первый вариант такого устройства — патрон с зубцами. Крепится заготовка в таком приспособлении следующим образом: следует просверлить небольшое отверстие в отмеченном центре болванки, вставить в него центральный зуб патрона, конечно, предварительно сняв его (патрон) со шпинделя, после чего следует слегка ударить по хвостовику приспособления, тем самым вгоняя остальные зубцы в древесину.

Таким способом размечается место установки болванки в патрон. Устанавливаем его на шпиндель, после чего устанавливаем заготовку согласно разметке, поджимаем пинолью задней бабки — можно начинать точение дерева.

Второй вариант поводкового крепления деревянной болванки — использование планшайбы. Такое приспособление представляет собой металлический круглый диск. В середине расположено отверстие для надевания и крепления на шпинделе токарного станка.

По всей площади диска в правильном порядке располагаются сквозные отверстия. Через эти отверстия болтами или шурупами (саморезами) заготовка и крепится к планшайбе. Предварительно нужно отметить центр заготовки, а потом её устанавливать. Без использования планшайбы не обойтись, когда требуется точение дерева торца заготовки, и задней бабкой для упора уже не воспользоваться.

Заготовки для токарной обработки

Для токарной обработки не используют мягкую слоистую древесину, поскольку она будет раскалываться на слои, и получить гладкую поверхность при обтачивании не получится.

Мягкими считаются хвойные породы дерева.

Большинство лиственных пород дерева годятся для обработки токарным станком. Однородной древесиной светлого цвета отличаются береза, бук, клен и ясень. Для ореха, махагониевого дерева и тика свойственная темная древесина. Привлекательную древесную текстуру имеют вишня, слива, вяз, дуб.

Начинающим токарям рекомендуется использовать только сухое дерево без сучков. Заготовки делают из прямых обрезков стволов и ветвей или из брусков квадратного сечения, предварительно острогав их под восьмигранник.

Соблюдение правил безопасности при работе на токарном станке — обязательное условие

Не освоив правила безопасности работы на станке, не стоит и подходить к нему, иначе работник может здоровье потерять, а не получить удовольствие от классно изготовленной детали. Основные требования безопасности при проведении токарных работ по дереву изложены ниже:

Техника безопасности

• токарь должен быть одет в спецодежду, которая должна быть плотно застёгнута на все пуговицы;
• волосы должны быть убраны в головной убор;
• обязательно надевание защитных очков и опускание защитного экрана;
• ручки стамесок не должны иметь трещины;
• заготовка должна быть надёжно закреплена в патроне;
• заготовка не должна иметь повреждений;
• станок должен быть заземлен;
• все настроечные манипуляции (замер размера, пододвигание подручника к детали и т. д.) должны выполняться при выключенном станке.

Существуют и другие пункты требований по безопасности, которые могут быть изложены либо в производственной инструкции, либо в документации завода-изготовителя токарного станка.

Как работать на ЧПУ станке по дереву?

Работать на устройстве с ЧПУ не составляет труда. Главное – ознакомиться с основными этапами обработки.

Дизайн детали

Специальное программное обеспечение (CAD) дает возможность создавать детали объемных моделей (2D или 3D), которые вследствие будут полностью собраны. CAD – оптимальная программа для новичков, она полностью автоматизирована, в ней нужно только задать точные параметры деталей.

Программирование

Программное обеспечение CAD позволяет преобразовывать детали в g-код. Работать с ПО легко даже новичку. Все этапы описываются, есть указатели. Ошибку допустить практически невозможно, поскольку обо всех отклонениях сообщается в программе.

Настройка станка

Процесс настройки состоит из следующих этапов:

1. Предстартовый. Перед тем как запустить устройство, нужно убедиться, что охлаждающая жидкость и масло залиты в резервуары по максимуму. На этом этапе важно внимательно изучить инструкцию (особенно если настройка проходит в первый раз).
2. Проверить, нет ли посторонних предметов в рабочей зоне.
3. Также нужно проверить, подается ли воздух в устройство и соответствует ли давление нормам, описанным в инструкции. Для этого обязательно должен быть включен компрессор.
4. Пуск. Подключить устройство к электропитанию и запустить. Главный выключатель можно найти на задней панели станка. Кнопка для запуска питания располагается на панели управления (в левом верхнем углу).
5. Поместить необходимые инструменты в устройство. Требования к порядку размещения инструментов описаны в программе с ЧПУ. Если у станка один инструмент, нужно установить фрезу в шпиндель.
6. Деталь устанавливается в тиски и закрепляется на столе, их положение фиксируется.
7. Коррекционный показатель устанавливается по длине инструмента. Инструменты перемещаются в верхнюю часть детали (их порядок также описывается в требованиях ЧПУ), а после устанавливаются коррекционные показатели.
8. Корректируются направления осей X и Y. После установки деталей и тисков настраивается коррекция заготовочной установки для поиска начальных точек X и Y.
9. Загрузить программу ЧПУ в управляющую систему. Происходит это с помощью флеш-накопителя.

Изготовление деталей

Непосредственный процесс изготовления деталей начинается после настройки устройства. Производство включает в себя несколько шагов:

1. Пробное изготовление. Запустить программу производства в воздухе (от детали нужно отступить примерно 5 см).
2. Запуск основной программы. На этом этапе важно проследить, чтобы устройство не выдавало сигналов об ошибке.
3. После запуска происходит регулировка смещения по требованиям ЧПУ. Нужно проверить показатели детали. Если нужно, провести регулировку коррекции длины инструментов. Этот шаг необходим для того, чтобы проверить, соответствует ли деталь параметрам.
4. Окончание работы. Как только производство закончится, деталь изымается из тисков, инструменты снимаются со шпинделя. Рабочая зона осматривается и очищается, станок выключается и отключается от питания.

Как работает ЧПУ станок по дереву?

Станок с ЧПУ по дереву работает по следующему принципу:

1. В первую очередь программа, предназначенная для обработки предмета, вводится в управляющий блок станка.
2. В главном управляющем блоке устройства происходит полная обработка данных, блок управления готовит все команды для последующего движения узлов, а затем отправляет их в приводную систему.
3. Привод держит под контролем движение блоков устройства и скорость их работы.
4. Далее фиксируется информация о скорости движения осей и их положения на данный момент. За это отвечает система обратной связи. Сигнал отправляется в блок управления.
5. В управляющем блоке проводится анализ и сравнивание сигналов обратной связи и первоначальных. При наличии ошибок блок управления отправляет сигнал в исполнительный механизм, который корректирует работу устройства.
6. Пульт управления и дисплей помогает оператору отслеживать команды, программы и другую важную информацию.

20 Чертежи самодельных токарных станков по дереву

Добро пожаловать в это руководство по чертежам токарных станков по дереву! В этом руководстве вы узнаете, как построить токарный станок по дереву своими руками, способный создавать самые красивые и гладкие поверхности. Токарные станки по дереву своими руками являются одним из старейших и наиболее часто используемых станков на сегодняшний день. Если вы занимаетесь своими руками и всегда хотели попробовать свои силы в изготовлении изделий из дерева, то чертежи токарного станка по дереву своими руками обязательно вам понадобятся. Они могут значительно сэкономить место и время при изготовлении деликатных изделий, таких как деревянные украшения, украшения, посуда и т. д.

Чертежи токарного станка по дереву своими руками

Итак, не теряя времени, следуйте этой удивительной серии идей для токарного станка по дереву своими руками и используйте самодельный токарный станок по дереву, который позволяет легко вырезать и превращать бревна в декоративные предметы домашнего обихода, такие как миски, посуда. , и более. С их помощью можно сделать из дерева множество вещей для дома, например, игрушки, шкафы, мебель и многое другое. Они также идеально подходят для отделки небольших проектов и выполняют большинство задач по формованию, таких как изготовление шипов или вырезание пазов или ласточкина хвоста. Если вы хотите сделать свой собственный токарный станок по дереву, но не знаете, с чего начать, просто следуйте этим планам токарного станка по дереву своими руками ниже; мы собрали 20 планов, которые очень просты и им легко следовать!

Чтобы знать, как правильно построить токарный станок по дереву, вам следует учесть эти факторы, прежде чем начинать проект «Сделай сам».

УРОВЕНЬ НАВЫКА:

Настольный токарный станок требует очень мало средств безопасности, потому что большая часть его операций выполняется на расстоянии вытянутой руки. Большинству из этих планов легко следовать, а некоторые требуют опыта и знаний, но в любом случае вы можете составить план с этими планами.

ИСПОЛЬЗОВАНИЕ:

Этот инструмент позволяет работать с природными материалами, поскольку они вращаются с высокой скоростью и создают ужасные узоры, которые можно использовать для изготовления красивых произведений искусства, мебели и т. д. Большинство мастеров по дереву обычно знают, как важно владеть токарный станок по дереву дома. Вот почему мы перечислили следующие 20 чертежей токарных станков по дереву своими руками на нашем веб-сайте, чтобы вы могли легко построить их самостоятельно.

Эти 20 чертежей токарного станка по дереву своими руками — пошаговое руководство по сборке токарного станка по дереву. Являетесь ли вы новичком или опытным плотником, мы подробно рассмотрели эту тему. Пойдем!

Как сделать пенопласт из дерева

Это отличный проект для опытного мастера, обладающего базовыми навыками работы с деревом. Включено все, что вам нужно знать, от выбора дерева и оборудования до сборки, включая изготовление основания, подручника, задней бабки и передней бабки. Этот проект — отличный способ для домашних мастеров в вашей семье начать работу самостоятельно. Он отличается прочной конструкцией, в которой используются стандартные строительные материалы, поэтому его сборка недорога. Готовый токарный станок по дереву можно использовать для изготовления изделий ручной работы, таких как миски, ложки и многое другое.

Материалы и инструменты: сосна, тополь, болты, шайбы, гайки, шкивы, блок подшипников и двигатель.

Щелкните здесь

Как построить токарный станок по дереву

В этом видеоруководстве рассказывается, как построить собственный токарный станок по дереву с нуля, от сбора материалов до сборки самодельного станка. Это очень полезный инструмент, который помогает делать круглые предметы, такие как миски, чашки и тарелки. Чтобы сделать этот незаменимый электроинструмент, вам понадобятся простые инструменты, материалы и хорошее освещение. Сначала вырежьте детали для опорной плиты и передней бабки, затем используйте рулетку, чтобы получить точные размеры, необходимые для изготовления передней бабки для вашего токарного станка по дереву.

Материалы и инструменты: деревянные доски, ремень, молоток, мотор, шурупы и болты.

Самодельный сверлильный станок по дереву

Этот самодельный токарный станок по дереву идеально подходит для тех, кто хочет повеселиться дома и иметь хобби. Его можно легко установить на стол или столешницу, так что вы можете использовать его для превращения форм и рисунков в прекрасные произведения искусства, уникальные и единственные в своем роде. Это также упрощает использование, когда вам нужно просверлить отверстия во всех направлениях, не регулируя положение вашего станка. Время сборки составляет около 45 минут, но вам понадобится достаточно места для работы в доме и на улице, а также сверлильный станок и все необходимые инструменты, такие как отвертки, сверла, широкие долота, скребки и многое другое.

Материалы и инструменты: твердая древесина, болты с резьбой, тавровые гайки, длинные толстые болты, сверлильный станок, ножовка, напильник, отвертка, винты, подшипник, измерительная лента, зажимы, настольный райдер и шайбы.

Щелкните здесь

Как сделать токарный станок по дереву

Токарный станок по дереву можно использовать для обработки дерева. С помощью этого деревообрабатывающего инструмента вы можете изготовить множество видов изделий из дерева, таких как деревянные настольные лампы, деревянные ложки, настольные лампы и т. д. Самый простой способ построить токарный станок по дереву — взять старый велосипед и разобрать его. Там будут металлические детали, которые можно использовать в качестве вращающихся частей токарного станка.

Материалы и инструменты: металл , старый велосипед, дрель, паяльник, рулетка, пила.

Деревянный токарный станок «Сделай сам»

Токарная обработка дерева на токарном станке — это весело, а иногда и очень расслабляюще. Токарная обработка – один из старейших методов обработки дерева, и существует множество различных стилей, которые можно практиковать. Так что, если вы любите создавать красивые предметы для дома, магазина или сада, мы предлагаем вам начать с этого проекта деревянного токарного станка своими руками. Ваш первый шаг — вырезать все необходимые куски дерева, затем сделать надрезы на основании и приклеить к нему перекладины купола.

Материалы и инструменты: дерево, столярный клей, шурупы, дисковая шлифовальная машина, зажимы для брусков, рабочий стол 3 в 1, кулачковый космос, С-образные зажимы с длинным вылетом, сверлильный станок, направляющая для сверления, деревянные ручки и деревянные тиски.

Вы также можете посмотреть: Самодельные деревянные кресты

Самодельный токарный станок по дереву

Этот самодельный токарный станок по дереву позволяет легко точить деревянные предметы своими руками. Сделайте два длинных куска дерева, которые поместятся внутри каждой стороны фанеры. Затем вкрутите эти длинные бруски в боковые стороны фанеры. Сделайте еще одно небольшое коробчатое крепление для дрели из дерева и прикрепите его к передней стороне фанерного ящика с помощью шурупов. Просверлите отверстия в верхней части дерева, окружающей дрель, чтобы ее можно было использовать в качестве держателя, а затем добавьте дополнительный кирпич сверху для дополнительной поддержки при удерживании больших предметов.

Материалы и инструменты: фанера, дерево, шурупы, дрель, шлифовальный станок и клей.

Самодельный токарный станок по дереву

Начните с вырезания и сборки двух частей досок из тополя и сосны, которые вы будете использовать для основания станка, а также для каждой перекладины и ножки. Сделайте подставку для инструмента из других кусков тополя и прикрепите ее к длинным направляющим с помощью винтов или болтов. Затем продолжайте делать переднюю и заднюю бабки из досок сосны или твердых пород дерева. Прикрепите их к обеим сторонам корпуса двигателя с помощью нейлоновой или проволочной веревки, чтобы они не двигались во время использования. Наконец, установите клиновой ремень между валом двигателя и шкивами, чтобы повернуть переднюю бабку.

Материалы и инструменты: доски из тополя, сосновые доски, двигатель переменного тока, блок подшипников, длинные болты, гайки, шайбы, шкивы, винты и клиновой ремень.

Щелкните здесь

Подставка для токарного станка по дереву своими руками

Эта подробная статья предназначена для вас, если вы ищете подставку для токарного станка по дереву своими руками. Если вы ищете профессиональную, прочную и прочную подставку для своего токарного станка по дереву, не ищите дальше — вот пошаговое руководство по ее самостоятельной сборке в домашних условиях. Цель состояла в том, чтобы создать симметричный предмет мебели, похожий на тот, что был в коробках передач JET.

Материалы и инструменты: фанера , клен, стопорные ролики, винты, токарный станок JET, параллельные зажимы JET, приспособление для карманных отверстий и аккумуляторная дрель.

Щелкните здесь

Самодельный токарный станок по дереву

Этот самодельный токарный станок по дереву — идеальный способ начать работу по токарной обработке дерева. Все необходимые детали можно приобрести в местном хозяйственном магазине. Дерево и фурнитура дешевы, с ними легко работать и собирать, и они отлично выглядят после того, как вы все сделали. Как только ваш токарный станок будет готов, вы захотите обвязать его шпагатом и попрактиковаться в токарных работах на нем. Этот проект предоставит интересный способ проявить творческий подход к дереву, которое также можно использовать в вашем доме в качестве предмета декора или даже в вашей мастерской!

Материалы и инструменты: дерево, дрель, молоток, шурупы и зажимы.

Щелкните для получения более подробной информации

Мини-токарный станок по дереву своими руками

Этот мини-токарный станок по дереву предназначен для начинающих, но также представляет значительную ценность для опытных пользователей. Он изготовлен из качественных материалов и оснащен широким спектром функций, позволяющих контролировать каждый аспект процесса формовки. Этот мини-токарный станок по дереву — отличный инструмент для тех, кто хочет начать заниматься моделированием и деревообработкой. Его можно использовать для изготовления ручек, мебели и всевозможных других проектов. Легкий в сборке и прочный, этот проект получится отличным!

Материалы и инструменты: МДФ, длинные болты, винты, гайки, шайба, ремень, шкивы, дрель, наждачная бумага и рулетка.

Нажмите, чтобы узнать подробнее

Токарный станок по дереву своими руками

Создайте свой собственный токарный станок по дереву с помощью этой простой в использовании коллекции. Этот самодельный инструмент поможет вам создавать уникальные творения, используя силу вращающегося цилиндра, который затачивает или делает шероховатыми края дерева, металла и других материалов. Узнайте, как построить токарный станок с нуля, выбрав один из нескольких доступных вариантов конструкции. Это требует некоторой ручной работы и базовых навыков, чтобы машина работала идеально.

Материалы и инструменты: паяльник, сверлильный станок или ручная дрель, шлифовальный станок и многое другое для сборки деталей машины.

Как сделать мини-токарный станок

Это миниатюра для контроля длины древесины, благодаря которой мы можем работать с настоящим станком. Мини-токарный станок поможет в таких задачах, как точение, резьба, шлифование и обработка дерева. После того, как вы закончите создавать свой собственный мини-токарный станок, вы можете использовать его для различных проектов, таких как резка или шлифование деревянных материалов, таких как пластик или металл. Вы также сможете создавать такие предметы, как игрушки, потому что эти мини-станки идеально подходят для изготовления деревянных игрушек и резьбы по дереву.

Материалы и инструменты: дерево, клей, шурупы, дрель, болт, шайбы, гайки, подшипники для скейтборда, маркер, торцовочная пила и коробка для нарезки.

Мини-токарный станок по дереву своими руками

Этот мини-токарный станок по дереву легко собрать и идеально подходит для начинающих деревообработчиков. Основание изготовлено из трех кусков еловой фанеры, соединенных строительным клеем, а передняя и задняя бабки изготовлены с помощью сверлильного станка. Это идеальный проект для тех, кто хочет небольшой токарный станок для своей мастерской или дома, и на его выполнение уходит всего около двух дней. Вы будете поражены тем, как хорошо работает этот токарный станок по дереву, и это отличный проект для начинающих!

Материалы и инструменты: листа фанеры, полиуретановый строительный клей, рулетка, настольная пила и наждачная бумага.

Щелкните здесь

Самодельный мощный токарный станок

Токарный станок используется для изготовления свободно вращающихся изделий, таких как чаши и шпиндели. Его также можно использовать для придания декоративной отделки деталям мебели. Мощный самодельный токарный станок, реализованный в этом проекте, прост в изготовлении и хорошо справляется со своей задачей. Начните с разрезания дерева на куски с помощью торцовочной или ленточной пилы, прежде чем прикрепить стальной стержень к основанию устройства. Плотно приклейте его к самой передней части основания, прежде чем прикреплять другие компоненты, такие как токарные инструменты и держатели наждачной бумаги. Ручка сверху не является обязательной, но при необходимости может соответствующим образом затягивать/ослаблять компоненты вокруг нее. Вы не найдете лучшего продукта, чем этот на рынке!

Материалы и инструменты: дерево, металл, паяльник, торцовочная пила, клей, электрическая шлифовальная машина и винты.

Токарный станок по дереву своими руками

Токарный станок по дереву можно использовать для придания формы дереву и деревянным материалам. Этот проект «сделай сам» требует базовых навыков использования таких инструментов, как дрель, отвертка и пила. Вам понадобятся материалы для сборки моторамы. Выберите размер вашего двигателя в зависимости от ваших потребностей, а затем прикрепите его к токарному станку. Следующим шагом будет сборка деталей, необходимых для шкива: металлическая труба и деревянные бруски, соединенные шурупами. Прикрепите эти части к оси, и вы готовы начать вращать свои деревянные колеса.

Материалы и инструменты : фанера, ножовка, шкивы, двигатель, шлифовальный станок, дрель, винты и стальной стержень.

Как сделать токарный станок

В этом пошаговом руководстве показано, как собрать токарный станок из подручных материалов. Разрежьте металлический стержень на части и просверлите отверстия на обоих концах соединяемых рук. Убедитесь, что отверстия достаточно широкие, чтобы можно было прикрепить другую сторону, но не слишком широкие, чтобы они не перекрывались полностью и не образовывали круг. Затем используйте паяльник, чтобы прорезать эти отверстия, пока у вас не получится длинное и широкое отверстие на каждом конце. Присоедините один конец стержней, чтобы сделать единую стойку, затем прикрепите к ней другую сторону, создав круглую структуру.

Материалы и инструменты: металл , паяльник, зажимы и наборы для пайки.

Самодельный токарный станок по дереву

Этот самодельный токарный станок относительно прост, и с ним может справиться человек, имеющий базовый опыт столярного дела. Сначала вы сделаете основу, а затем переднюю бабку, заднюю бабку и пазы. Вы будете использовать старый двигатель и несколько зубчатых колец, увеличивая скорость токарного станка за счет увеличения количества используемых зубчатых колец. Следуйте инструкциям, чтобы собрать эту уникальную машину и создать несколько полезных предметов, от мисок до ложек и деталей мебели.

Материалы и инструменты: дерево , старый мотор и зубчатые колеса.

Щелкните здесь

Как собрать токарный станок по дереву

Этот проект отлично подходит для использования в небольших мастерских или для создания небольших предметов мебели, таких как миски, подсвечники и статуэтки. Просверлите отверстия в центре нижней части каждого блока и соберите их на деревянной доске. Это можно сделать, вставив несколько шурупов со всех четырех сторон каждого блока и прикрепив их к доске. После того, как этот шаг будет выполнен, проденьте металлический стержень через отверстия в третьей части, которая должна быть выше остальных и затем пройдет через обе части на обоих концах доски.

Материалы и инструменты: деревянный брусок, металлический стержень, шурупы, дрель, деревянная доска и двигатель.

Щелкните здесь

Как сделать токарный станок по дереву с нуля

Чтобы сделать токарный станок по дереву с нуля, соберите шкив, двигатель и направляющую. Сначала склейте вместе три куска фанеры, чтобы получился шкив перед двигателем. Просверлите большое отверстие в его центре и проденьте его через двигатель. Сделайте вокруг него канавку и поместите ремень в канавку. Затем просверлите два отверстия, расположенных рядом на четырех кусках фанеры, соедините их дюбелями через эти отверстия и сделайте большое отверстие в центре шкива, прежде чем прикреплять их к задней части двигателя.

Материалы и инструменты: шкивы, ремни, двигатель, фанера из балтийской березы, винты, дюбеля, клей, болты, гайки, шайбы, торцовочная пила.

Как сделать мини-токарный станок за 3 минуты

Этот мини-токарный станок поможет вам превратить изделия из дерева в маленькие произведения искусства. Для начала вырежьте квадратный брусок из деревянной доски или любой другой породы дерева. Далее прикрепите старую деревянную сломанную кромку к краям дерева. Вместо родного дерева можно использовать дюбели, если у вас недостаточно материала в руках. Теперь обработайте края наждачной бумагой, чтобы сгладить поверхность доски. После этого прикрепите два деревянных кирпича на каждом конце с помощью дрели и плотно соедините их с помощью клея, чтобы хорошо скрепить их вместе. Дайте высохнуть перед повторным использованием.

Материалы и инструменты: деревянная доска, деревянный лом, дрель, наждачная бумага и дюбели.



Вывод:

Токарный станок по дереву — очень полезная машина для тех, кто хочет обратить внимание на детали и точность. Если у вас есть нужные инструменты, материалы и знания о том, как построить токарный станок по дереву, то сейчас самое время начать его делать. Наша статья содержит 20 чертежей токарного станка по дереву своими руками , чтобы показать вам, как построить собственный токарный станок по дереву. Эксперты DIY написали эту статью, чтобы помочь вам получить знания и вдохновение.

15 забавных проектов на токарном станке по дереву, которые вам понравятся

Токарная обработка дерева на токарном станке — процесс деревообработки, который столь же уникален, сколь и приятен. Когда ваш токарный станок по дереву вращает заготовку на высокой скорости, есть что-то такое приятное и завораживающее в стабильной и равномерной обработке древесины. Итак, что можно сделать на токарном станке по дереву? Широкий выбор красивых и часто практичных предметов. И вам не нужно быть экспертом, чтобы начать.

Независимо от того, являетесь ли вы новичком или опытным профессионалом, использование токарного станка по дереву — это навык, который вы можете оттачивать с течением времени, и, как и во многих других вещах, самое сложное — придумать хорошие идеи для проекта. Читайте дальше, чтобы узнать о 15 забавных проектах токарного станка по дереву, которые обязательно превратят вас в энтузиаста токарной обработки дерева.

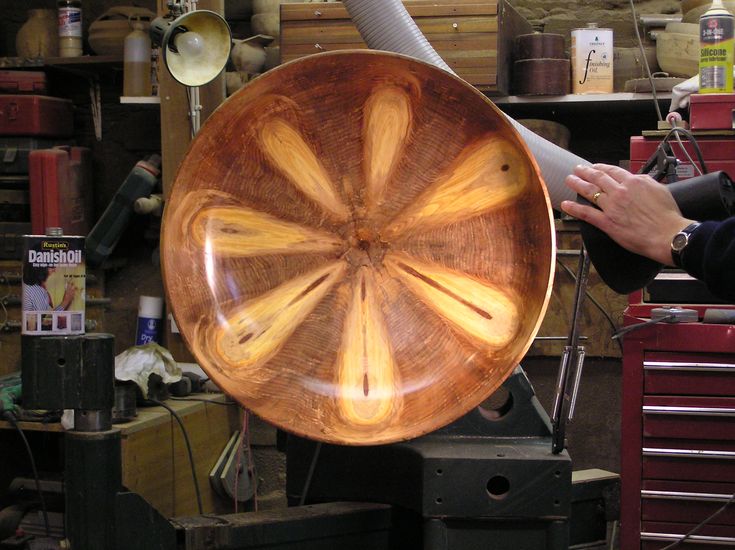

Чаши

Токарная обработка чаши может быть первым, о чем вы думаете, когда слышите слово «токарная обработка дерева», и не без оснований. Это идеальный проект для начинающих. Для начала попробуйте деревянные миски меньшего размера, чтобы убедиться, что они подходят по размеру к вашему шпинделю.

Чтобы помочь вам встать на правильный путь, лучшая древесина для этого проекта — универсальная древесина, с которой легко работать, например, вишня, сосна или клен. После того, как вы успешно превратили несколько маленьких чаш, вы можете перейти к более крупным и сложным деталям.

Браслеты

Кольцевые формы — еще один важный элемент токарной обработки дерева. Браслет или браслет — еще один хороший проект для начинающих. Кроме того, как только вы освоитесь, браслеты станут отличным подарком для семьи и друзей. Просто убедитесь, что вы сделали достаточное количество шлифовки в этом проекте. Вы бы не хотели, чтобы кто-то получил осколок от одного из них, не так ли?

Как и в случае с чашами, по мере того, как вы оттачиваете свои навыки, вы можете создавать более сложные стили браслетов с более причудливыми элементами и разными породами дерева.

Ложки

Как мы уже говорили ранее, на токарном станке по дереву можно делать очень практичные вещи. Не ищите ничего, кроме деревянной ложки. Идеально подходит для перемешивания, зачерпывания, потягивания, причмокивания и т. д. Любая ложка, которую вы перевернете, будет использована с пользой.

Для начала попробуйте классическую кухонную ложку из точеного дерева. Затем становитесь меньше и сложнее, когда вы становитесь более уверенным.

Скалка

Следующий практичный предмет для кухни — любимый инструмент пекаря — скалка. Поскольку его функциональность зависит от его основной формы цилиндра — в значительной степени причина существования токарного станка по дереву — скалка — это простой проект.

Увлекательная, простая и полезная скалка — лучший проект для начинающих.

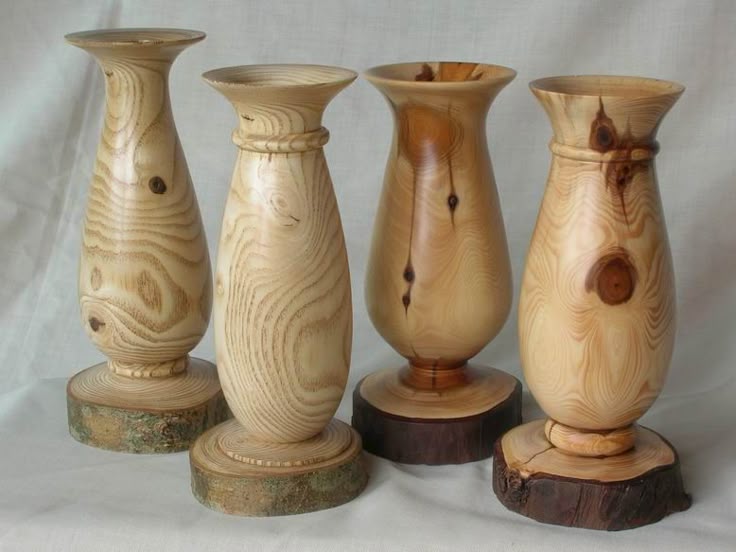

Ваза

Нужна центральная часть обеденного стола? Как насчет того, чтобы украсить мантию? Возможно, пришло время расширить свои горизонты токарной обработки дерева, создав вазу.

Это не обязательно должен быть дорогой проект. Частично привлекательность этого может заключаться в деревенском характере, поэтому вы, вероятно, сможете найти несколько восстановленных кусков дерева и сделать из них несколько.

Деревянные вазы создают естественный красивый акцент, который дополняет почти любой стиль домашнего декора. У вас есть много вариантов размера, формы, дизайна и уровня сложности. Выберите тот, который вам нравится, или придумайте свою собственную концепцию, и попробуйте!

Ручки для выдвижных ящиков

Вы можете купить множество видов деревянных ручек для ящиков по относительно низкой цене. Но если вы делаете мебель своими руками правильно, вы получите большое удовлетворение и даже больше вариантов дизайна, если сделаете эти последние штрихи самостоятельно.

Используйте свой токарный станок по дереву на небольших заготовках, чтобы создать классический дизайн шляпки гриба или любую гладкую красивую форму для выдвижных ящиков. Вы хорошо используете черновую и шпиндельную канавки для формирования контуров.

Подсвечник

Подсвечник — хороший пример для любителя, которому интересно превратить токарную работу по дереву в подработку. Типично вытянутая форма в сочетании с множеством вариантов настройки делает этот проект прекрасным способом повысить уровень ваших навыков и создать что-то уникальное, что будет продаваться.

Опять же, хорошо бы начать с простого дизайна. Затем попробуйте более сложные огранки, чтобы напрячь свои художественные мускулы и посмотреть, что может привлечь покупателей.

Волшебная палочка

От «Хоббита» до «Подземелий и драконов» и «Гарри Поттера» волшебники — неотъемлемая часть нашей поп-культуры. Поэтому неудивительно, что изготовление волшебных палочек является одним из самых популярных проектов токарной обработки дерева.

Превратите волшебную палочку в костюм, игрушку, подарок на память или один из лучших подарков, которые только можно вообразить для поклонника чудесного мира волшебства. Продолжайте расширять границы своего мастерства с более подробным дизайном жезлов. Вы можете творить волшебство как для детей, так и для взрослых.

Ножки стула или стола

Помимо бейсбольных бит, мебельные ножки, вероятно, являются самыми известными изделиями, в которых используется токарный станок по дереву. Если вы заинтересованы в создании собственной мебели, поворот ножек станет ключевым шагом.

От классических до ремесленных и современных, ножки для стульев и столов могут варьироваться от простых до довольно богато украшенных. Выяснив, какая длина вам нужна, сложность дизайна — ваш выбор. Но какой бы уровень сложности вы ни взяли на себя, вы обязательно получите изделие, которым сможете восхищаться и которым будете пользоваться каждый день.

Шахматные фигуры

Как было сказано в нашей статье о продвинутых проектах по деревообработке, полный комплект шахмат — это один из самых крутых и презентабельных проектов по дереву, за который вы можете взяться. Это знаковый продукт, который создает воспоминания и связи между поколениями. И что делает его самым запоминающимся, так это игровые фигуры.

Из-за небольшого размера и часто сложной конструкции ладей, коней, слонов и т. д. поворот шахматных фигур может показаться сложной задачей. Но даже с базовым дизайном вы можете создать что-то, чем будут дорожить грядущие поколения.

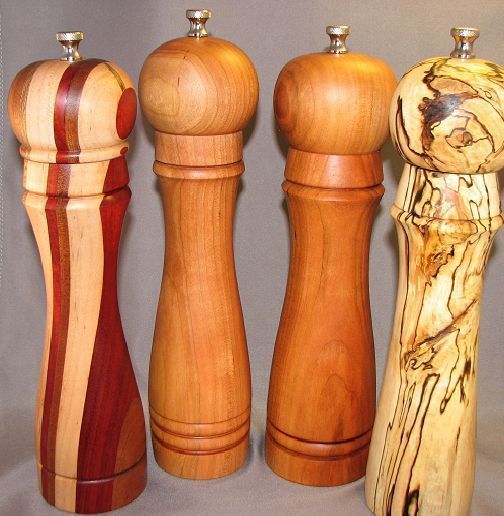

Солонка и перечница

Знаете кого-нибудь, кто коллекционирует солонки и перечницы? Или, может быть, просто нужен новый набор для вашей кухни? Почему бы не пойти дальше и не превратить свою собственную мельницу для соли и перца?

Доступен широкий выбор вариантов дизайна. Несколько сайтов предлагают комплекты для внутренних компонентов. Вам просто нужно превратить заготовку в форму и выдолбить сердцевину с помощью сверла Форстнера. В итоге у вас получится замечательный подарок родным и близким или полезный инструмент для ежедневного использования на кухне.

Деревянная подставка

Если вам интересно, что такое деревянная подставка, вы не одиноки, но это не делает ваш проект менее удачным. Деревянная подставка — это горячая плита для вашей столешницы. Многие конструкции имеют решетчатую форму и могут показаться неестественными для токарной обработки дерева.

Но использование токарного станка по дереву для превращения плоского диска в подставку может стать отличным способом отточить свои навыки токарной обработки. Концы диска остаются плоскими, чтобы сидеть на прилавке и обеспечивать ровную поверхность для горячего блюда. Край, с другой стороны, вы можете формировать так, как вам нравится. Это простой, элегантный проект, который найдет применение на любой кухонной столешнице.

Коробка на память

Красивая деревянная шкатулка на витрине или комоде станет приятным акцентом в любом доме. Памятные и шкатулки для драгоценностей могут быть сложными проектами. Но они также могут быть полезным способом развить свои навыки и сделать отличные темы для разговора.

Правда в том, что, обладая несколькими основными навыками токарного станка по дереву, сосредоточившись на выемке внутренней части и создании любого украшения на крышке, вы можете сделать стильную коробку с крышкой для хранения всевозможных мелких предметов.

Подставка для яиц

Подставка для яиц — небольшая деталь для отдельного яйца, сваренного вкрутую или всмятку, — может быть наименее полезным и наиболее специализированным предметом в нашем списке. Но не менее запоминающийся проект. Те же навыки и базовые приемы можно использовать для создания чаши большего размера, так что ваша практика здесь может принести дивиденды в других проектах.

Ключ в том, чтобы начать с подходящего размера заготовки, вырезанной по размеру. Вы будете использовать свои навыки токарной обработки дерева, чтобы выдолбить как верхнюю, так и нижнюю часть чашки, а также создать любую форму профиля и специальные функции, которые вы хотите.

Деревянные инструменты для детей

Самый сентиментальный проект мы оставили напоследок. Вы можете не быть эльфом, но мы держим пари, что вы все равно найдете полезным точить деревянные игрушки на вашем токарном станке по дереву для детей или внуков в вашей жизни.

Топ — это классическая игрушка, которую приятно держать в руках, любоваться ею и играть с ней. И он достаточно мал, чтобы вы могли сделать его из оставшейся древесины от других проектов. Сохранение остроты острия для максимального вращения при формировании остальной части игрушки — непростая задача. Но, проявив немного терпения и утонченности, вы сделаете игрушку, с которой все захотят покататься!

Включение токаря по дереву для токарной обработки

Прочитав этот список, какие проекты токарного станка по дереву вам не терпится попробовать? Для мелких деталей можно обойтись небольшим токарным станком или мини-станком.

Для некоторых из этих проектов будет достаточно мини-токарного станка, дешевого набора стамесок и наждачной бумаги, но некоторые из этих проектов «сделай сам» потребуют более тяжелых условий эксплуатации.

Если вы хотите изготовить ножки стола и другие более крупные проекты, вам понадобится полноразмерный токарный станок по дереву или токарный станок с ЧПУ. Мощность, необходимая для этих машин, делает трехфазное (по сравнению с однофазным) питание более плавным, эффективным и надежным выбором.

В этом случае вам может потребоваться переоборудовать вашу однофазную бытовую электросеть для работы на токарном станке. Вот тогда и пригодится поворотный трехфазный преобразователь. Например, роторный фазовращатель American Rotary соответствующего размера может одновременно питать несколько трехфазных и однофазных станков в вашей деревообрабатывающей мастерской.

Свяжитесь с нами, чтобы получить помощь в выборе размеров, или ознакомьтесь с различными типами вращающихся фазовых преобразователей American для деревообработки здесь.

Введение в точение по дереву

Вы когда-нибудь ловили себя на мысли, что точение по дереву выглядит как развлечение, но вы не занимались им, потому что опасаетесь, что начало работы будет слишком дорогим или сложным? Это понятно. Токарная обработка — это специализированная отрасль деревообработки со своими собственными инструментами и набором навыков, и она может показаться совершенно другим миром, даже если вы хорошо разбираетесь в остальной части цеха. Хорошая новость заключается в том, что начать не так сложно, как вы думаете. Вот краткое руководство по токарной обработке дерева.

1. Вам понадобится токарный станок

Ничего удивительного: вам понадобится токарный станок. Но какой станок? Помимо множества доступных брендов, токарные станки бывают разных размеров. Как узнать, какой токарный станок вам нужен: мини-, средний или монстр-токарный станок?

Ваш выбор, очевидно, будет зависеть от вашего бюджета и свободного места в вашем магазине, но вы также должны подумать о типах проектов, которые вы хотели бы реализовать.

Вы хотите повернуть ручки и ножи для пиццы или большие миски и массивные ножки стола? Вам нужна гибкость, позволяющая поворачивать что угодно, независимо от размера?

Ответы на эти вопросы важны, поскольку они связаны с несколькими ключевыми техническими характеристиками, которые могут помочь вам сузить круг поиска токарного станка.

Расстояние между центрами: Это расстояние между приводным или цилиндрическим центром передней бабки и вращающимся центром задней бабки, когда задняя бабка выдвинута до упора. Он сообщает вам максимальную длину заготовки, которую можно обработать на этом токарном станке. Таким образом, мини-токарный станок с расстоянием между центрами 18 дюймов может обрабатывать заготовки длиной 18 дюймов и короче. Это не сработает для вас, если вы хотите иметь возможность поворачивать ножки стола, длина которых обычно составляет 28–30 дюймов. В этом случае вы либо захотите посмотреть на токарный станок большего размера, либо посмотреть, доступно ли расширение станины для мини-токарного станка, чтобы увеличить расстояние между центрами. Но для точения небольших предметов, таких как ручки, мини-токарный станок идеально подходит.

Поворот над станиной: Это двойное расстояние от конца привода или центра зубчатого колеса до станины станка. Он сообщает вам максимальный диаметр, который можно обработать на этом токарном станке — например, мини-токарный станок с поворотом 10 дюймов может обрабатывать заготовку диаметром 10 дюймов (или чуть меньше 10 дюймов) в самом широком месте. Если вы хотите для точения больших тарелок или мисок вам понадобится токарный станок побольше, но для маленьких мисок и кондитерских изделий вполне подойдет мини-станок

Скорость: Во-первых, каков диапазон скоростей станка? Если вы планируете токарную обработку деталей большого диаметра, вам нужен токарный станок, на котором можно установить низкую скорость из соображений безопасности. Это связано с тем, что при данной настройке оборотов внешний край большой заготовки движется намного быстрее, чем шпиндель токарного станка. Если бланк вращается слишком быстро, повышается риск вибрации и вероятность того, что бланк может слететь. Во-вторых, это токарный станок с фиксированной или переменной скоростью? Токарные станки с фиксированной скоростью предлагают заданное количество скоростей, которые обычно достигаются путем регулировки положения приводного ремня на наборах градуированных шкивов, прикрепленных к двигателю и шпинделю. Токарные станки с регулируемой скоростью допускают более широкий диапазон регулировки в заданных диапазонах скоростей, и их легче выполнять.

Мощность: Мотор мощностью 1/2 л.с. подходит для мини-токарного станка и небольших токарных работ. Токарные станки среднего размера будут иметь мощность от 3/4 л.с. до 1-1/2 л.с., а более крупные станки будут иметь мощность от 1-1/2 л.с. и выше.

Определившись с токарным станком, обратите внимание на две другие детали: конус Морзе шпинделя передней и задней бабки, а также размер и количество зубьев на дюйм (TPI) шпинделя передней бабки. Знание этих технических характеристик важно при покупке таких принадлежностей, как оправки для перьев и четырехкулачковые патроны для вашего токарного станка. Токарные станки обычно имеют конус Морзе № 1 или № 2 (обозначаемый как МТ-1 и МТ-2), причем МТ-2 является наиболее распространенным. Стандартные размеры шпинделя передней бабки: 3/4″ x 16TPI, 1″ x 8TPI и 1-1/4″ x 8TPI.

2. Вам понадобятся токарные инструменты

Токарная обработка — это субтрактивный процесс: вы создаете, удаляя материал, чтобы выявить и придать окончательную форму. Как резчику или скульптору, вам нужны подходящие инструменты для достижения желаемого дизайна и деталей. При точении у вас есть две широкие категории инструментов с точки зрения инструментов: традиционные токарные инструменты и токарные инструменты с твердосплавными пластинами.

Традиционные токарные инструменты
Как следует из названия, традиционные токарные инструменты имеют долгую и уважаемую историю. На протяжении веков мастера использовали эти инструменты для создания красивых и функциональных токарных изделий. Современные версии изготавливаются из инструментальной или быстрорежущей стали; HSS предпочтительнее, потому что он может выдерживать более высокие температуры при заточке без снижения своей твердости.

Вот краткое описание наиболее распространенных инструментов этой категории.

Выемки: Существует три основных типа выемок: черновая выемка (также называемая шпиндельной черновой выемкой), чашеобразная выемка и шпиндельная выемка (также называемая детальной выемкой). Названия инструментов намекают на важные различия между ними.

Черновые канавки и шпиндельные канавки используются в токарных шпинделях, в которых используется заготовка, длина которой обычно превышает ее ширину, и которая устанавливается на токарном станке с направлением волокон, параллельным оси токарной обработки. Черновые выемки используются для перехода от квадратного к круглому, а калибры шпинделя используются для создания бухт, валиков и других деталей. При токарной обработке шпинделя подручник токарного станка обычно располагается близко к заготовке, поддерживая инструменты близко к режущей кромке.

В отличие от этого, токарная бабка обычно устанавливается на токарном станке так, чтобы ее направление волокон было перпендикулярно оси токарной обработки, а подручник иногда должен располагаться в нескольких дюймах от ложи. В результате канавки чаши обрабатываются с более высокими стенками и более глубокими канавками, чтобы противостоять повышенным нагрузкам, с которыми они сталкиваются из-за увеличенного выступа на упоре инструмента.

Важным выводом здесь является использование инструментов по их прямому назначению и, особенно, НИКОГДА не используйте черновое долото для обработки заготовки чаши. Скорее всего, он зацепится, и, поскольку он не выдерживает напряжения при повороте чаши, он может сломаться и улететь. 9№ 0003

Стамески косые: Эти инструменты со скошенной режущей кромкой используются при токарной обработке шпинделя для выполнения гладких резов и формирования V-образных канавок и валиков. Они доступны в нескольких размерах и с плоскими, овальными или закругленными хвостовиками. Наклонная режущая кромка может быть прямой или изогнутой. Многие токари считают, что для того, чтобы овладеть наклонным зубилом, требуется изрядная практика.

Отрезные инструменты: Эти V-образные инструменты предназначены для вырезания или «отделения» готового токарного шпинделя от остальной заготовки. Они доступны с прямоугольными или ромбовидными стержнями, а также в особенно тонких версиях. Отрезные инструменты также обычно используются для прорезания канавок для маркировки глубины резания на токарных станках шпинделя с различными профилями.

Специальные инструменты: К ним относятся другие инструменты, такие как скребки и инструменты с режущими профилями, предназначенные для вырезания деталей борта или для формирования углублений в форме ласточкиного хвоста, необходимых для крепления днищ заготовок чаш к расширяемому четырехкулачковому патрону.

Направление на фаску

«Направление на фаску» — это фундаментальная техника токарной обработки, позволяющая безопасно и эффективно использовать традиционные инструменты, такие как стамески и косые стамески. Он включает в себя несколько ключевых шагов: во-первых, убедитесь, что вал инструмента надежно прилегает к подручнику. Затем осторожно продвигайте инструмент до тех пор, пока фаска под режущей кромкой не коснется токарной заготовки. (Вы на самом деле не будете резать в этот момент.) В-третьих, удерживая вал инструмента напротив упора, а скос напротив заготовки, медленно отпустите инструмент назад и поднимите рукоятку инструмента до тех пор, пока режущая кромка не войдет в зацепление с заготовкой, создание стружки. Во время резки медленно наклоняйте инструмент в направлении реза и вращайте инструмент, чтобы «закрыть» или наклоните канавку и перемещайте инструмент в этом направлении. С практикой вы сможете делать ровные фигурные разрезы.

Rockler предлагает множество традиционных токарных инструментов, в том числе удобные высококачественные наборы, в которые входят некоторые из наиболее часто используемых инструментов. Если вы пойдете по пути традиционного инструмента, вы, вероятно, захотите начать со шпиндельной черновой выемки, шпиндельной выемки, чашеобразной выемки, отрезного инструмента и косого долота. Важно отметить несколько особенностей традиционных токарных инструментов:

Во-первых, они требуют регулярной заточки. Это лучше всего достигается с помощью низкоскоростной шлифовальной машины или системы для заточки с водяным охлаждением, такой как Tormek, поэтому потребуются инвестиции в такое оборудование. А поскольку нанесение точных скосов на различных видах инструментов может оказаться трудным, могут потребоваться специальные приспособления для заточки. Во-вторых, при работе с традиционными токарными инструментами, особенно косым долотом, может потребоваться некоторая кривая обучения, поскольку техника «движения по фаске» имеет решающее значение для получения хороших результатов. Конечно, с практикой, связанной с изучением этой техники, приходит чувство выполненного долга и «чувство» поворота. Относительно новички в токарной обработке, эти инструменты никогда не нуждаются в заточке, потому что они оснащены сменными твердосплавными резцами, которые крепятся к валу инструмента с помощью винта.

Rockler предлагает полную линейку инструментов с твердосплавными пластинами трех различных размеров, подходящих для токарных работ любого масштаба: от ручек и других небольших изделий до изделий среднего размера, таких как подсвечники, и более крупных токарных изделий, таких как ножки стола. Все твердосплавные токарные инструменты Rockler оснащены эргономичными ручками, изготовленными из ясеня и покрытыми резиной для удобного и надежного захвата. Для начинающих токарей — и опытных токарей, которые не хотят беспокоиться о заточке — это отличный вариант.

3. Вам нужно подумать о безопасности

Чтобы понять важность надлежащего защитного снаряжения и практики, полезно вспомнить, что токарная обработка по дереву, по сути, включает в себя тыкание очень острым металлическим инструментом в кусок дерева, который вращается очень быстро. Вы хотите сделать все возможное, чтобы ничего не слетело с токарного станка и защитить себя в случае чего.

Как минимум, вам понадобятся:

• Маска для лица. Не только защитные очки; они не могут помешать куску капа грецкого ореха ударить вас по носу.
• Сбор пыли и защита органов дыхания. Федеральное управление по безопасности и гигиене труда сообщает, что воздействие древесной пыли связано с кожными аллергическими реакциями, респираторными заболеваниями и даже раком. А контакт со стружкой, особенно из экзотических пород дерева, может вызвать раздражение кожи.
• Фартук Тернера — если вы хотите защитить свою одежду и не допустить попадания стружки на рубашку.

Помимо правильного защитного снаряжения, вам нужно сделать еще несколько вещей, чтобы защитить себя:

• Если у вас длинные волосы, завяжите их сзади. Не носите свисающие украшения. Закатайте длинные рукава. Удалите все, что может застрять в токарном станке.
• Убедитесь, что заготовка надежно закреплена на токарном станке и сбалансирована, чтобы избежать чрезмерного биения.
• Убедитесь, что токарный станок работает на скорости, соответствующей заготовке. Если токарный станок начинает ходить по столу или полу, снизьте скорость.
• Держите подручник близко к ложе, чтобы снизить вероятность защемления инструмента между подручником и заготовкой.
• Убедитесь, что токарный станок установлен на нужной вам высоте. В идеале центр шпинделя должен быть на уровне локтя.
• Перед шлифованием снимите подручник
• При шлифовании держите абразив у дна заготовки (направление вращения от вас)

4.

Вам понадобится токарный инструмент

Очевидно, вам нужно что-то точить. Теоретически вы можете выточить любой кусок дерева, который подходит для вашего токарного станка, при условии, что он прочный и не имеет незакрепленных сучков или других структурных дефектов, которые могут привести к его отрыву от токарного станка. Тем не менее, для начинающих лучше всего начинать точение между центрами с запасом, который длиннее, чем его ширина — скажем, кусок квадрата 1-1/2 дюйма и длиной 12 дюймов. Хорошим выбором будет плотная древесина, такая как клен.

Как только вы наберетесь опыта, вы сможете расширяться. Иногда вы можете спасти хороший токарный станок из кучи дров. Просто убедитесь, что он качественный, и вырежьте из него максимально симметричную заготовку.

Вот и все – все, что вам действительно нужно для начала, – это токарный станок, несколько токарных инструментов, правильное защитное снаряжение и древесина. Общая цена во многом будет зависеть от приобретаемого вами токарного станка, но если вы возьмете с собой мини-токарный станок, набор эргономичных мини-карбидных токарных инструментов Rockler, базовую защитную маску и несколько пылезащитных масок, вы можете начать работу примерно за 500 долларов.
