Делаем габионы своими руками. Инструкция по монтажу и возведению

Ландшафтный дизайн хорош тем, что дает простор полету фантазии. Даже самые неискушенные умы в порыве вдохновения способны сотворить на участке нечто удивительное. В ход может идти все: пластиковые бутылки, автомобильная резина, старые чайники, сломанные велосипеды и многое другое. Очередным проявлением смекалки дизайнеров стали габионы. Изначально задуманные в военных целях, они теперь не только выполняют защитные функции, но и служат средством украшения дворов. Про габионы все было известно еще 500 лет назад, но сегодня эти знания стали применяться по-новому.

Содержание статьи

О появлении габионов

Всем ли известно, что такое габионы? Первые упоминания о них связывают с концом XV в, когда военно-полевая обстановка стала требовать новшеств в обороне и укреплении позиций войск. Городские защитные сооружения, долгое время эффективные, ослабли перед натиском улучшенной артиллерии. И в результате на смену каменным крепостям и башням пришли земляные, каменно-земляные валы и рвы, которые заложили основу бастионной системы укреплений.

Габионы стали мобильным аналогом такой системы. В крепостной и полевой войне, когда нужно было защитить от обстрела орудийные батареи, командование, солдат и простых граждан, саперы на смену траншеям ввели новшество в виде бездонных плетеных корзин.

Существует версия, что идея первых габионов принадлежит Леонардо да Винчи, который реализовал ее при укреплении основы церкви Сен-Марко в Милане.

Корзины устанавливали вертикально и наполняли землей, выстраивая защитную стену. При смене дислокации их опорожняли, складывали одну в другую и перевозили на новое место дислокации, где снова наполняли. Это и есть габионы, которые на Руси назывались «турами». В военном деле они применяются до сих пор, но теперь на смену плетеным корзинам пришли другие материалы — металлическая сетка, арматура, мешки из прочного текстиля.

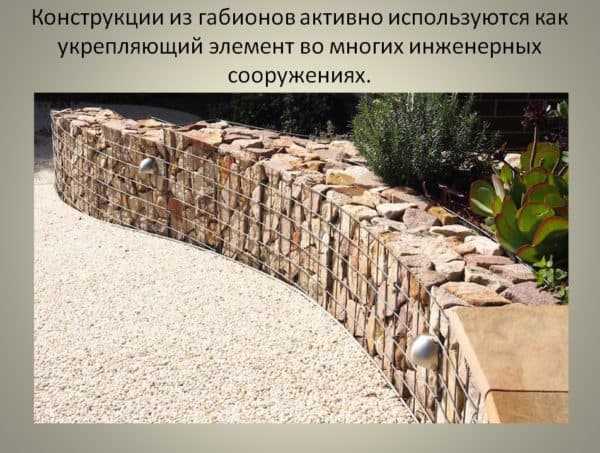

Габионы в строительстве

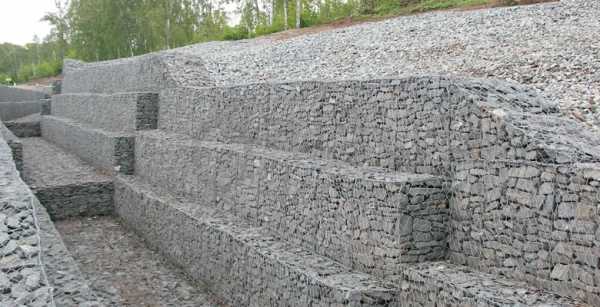

Впервые строители использовали габионы более 100 лет назад для укрепления берегов реки Рено. Успех того времени надежно служит и сейчас, поэтому неудивительно, что габионы как строительный элемент теперь применяют:

Для береговых укреплений;
Защиты почв от эрозий, оползней;
Защиты от камнепадов, лавин;
Облицовки дамб и плотин;
Укрепления опор мостов, дорожных ограждений.

Габионы просты в изготовлении и применении, доступны по цене, производятся по установленным стандартам качества.

Габионы и ландшафтный дизайн

В последнее десятилетие стало популярным использование габионов в ландшафтном дизайне в качестве декоративного и функционального элемента. За счет наполнителя из камня и других природных материалов такие конструкции гармонично вписываются в окружающее пространство, становясь его украшением.

Владельцы участков с интересом присматриваются к подобным дизайнерским решениям. Габион – недорогая, красивая, экологически чистая конструкция. Гибкая, она легко монтируется и используется:

Для закладки каменного основания при разбивке газона;
Возведения разделительного барьера или забора при зонировании;
Оформления альпинариев, рокариев, клумб, арок;
Строительства террас, беседок, мангалов, печей;
Строительства мебели и ее элементов;
Оформления водоемов, его берегов;
Изготовления скульптур.

Не перечислить всех идей ландшафтного проектирования. Можно следовать советам дизайнеров, можно придумать что-то свое, но каждый раз из-под руки мастера будет выходить качественно новый проект.

Как габионы работают

Полноценным элементом строительства или дизайна габион становится после наполнения сетчатого каркаса наполнителем. С момента, как он занял свое место на участке, начинается процесс его консолидации или укрепления. Происходит это под действием естественных процессов, когда частички земли, пыли, влаги попадают внутрь наполнителя, выступая в качестве природного цемента. Под весом габиона грунт медленно оседает.

Описанным процессам уделяется внимание в первые три-пять лет, когда под действием силы тяжести «проверяется на прочность» каркас габиона. После завершения консолидации конструкция становится максимально устойчивой, надежной и долговечной.

Свойства и преимущества

Габионы просты в производстве, поэтому при наличии материала их можно изготовить самостоятельно. Но ценят в них не только простоту, но и:

Гибкость, которая позволяет создавать конструкции любой формы;
Прочность и надежность, получаемые от используемых материалов;
Устойчивость и долговечность, которые с годами повышаются естественным образом.

Применение габионов имеет множество преимуществ в сравнении с монолитными конструкциями:

Нет зависимости от вида грунта — там, где асфальт или бетон дадут трещину, габион лишь немного деформируется;
Габионы естественным образом выполняют функцию дренажа, свободно пропуская влагу;
Трудоемкость монтажа заметно ниже, чем возведение бетонной кладки;
Установка габионов возможна в любом климате, на любых типах почв и даже в воде.
Подготовительные работы минимальны;
Ремонт и особый уход не требуется;
Экономия средств – до 50%.

Виды габионов

Сфера применения габионных конструкций очень широка, что определяет их размеры и формы. Различают следующие их виды:

Вид изделия	Описание, область применения
Коробчатый	Изделие в виде контейнера (короба), внутри которого встроены армирующие перегородки – диафрагмы. Размер коробов от 1м × 2м × 0,5м до 2м × 6м × 1м (Ш×Д×В). Изготавливают их из стальных прутьев, сложенных перпендикулярно и сваренных на пересечении. Либо на жесткий каркас натягивают сетку из оцинкованной проволоки двойного кручения, ячейки которой образуют шестигранник. Для коробчатых габионов в ландшафтном дизайне следующее применение: Строительство террас и террасирование участка; Возведение заборов, низких ограждений цветочных клумб; Обустройство уличной мебели; Обрамление склонов.
Коробчатый с армирующей панелью	Изделие выглядит как обычный коробчатый габион, но его нижняя сторона и армирующая панель изготовлены из цельного сетчатого полотна. В ландшафтном дизайне такие конструкции служат для укрепления грунта с одновременно декоративной функцией.
Цилиндрический	Изделие в виде сетчатого мешка, завязанного с двух сторон. У него нет жесткого каркаса, за счет чего характерна гибкость. Длина такого вида от 2 до 4 м, диаметр – от 0,65 до 0,95 м. Изготавливают их из оцинкованной проволоки двойного кручения. Цилиндрические габионы нашли применение в установке садовой мебели или в качестве декоративного элемента участка.
Плоский, Матрац Рено (матрасно-тюфячный)	Такое изделие в ширину до 2 м, в длину – до 6 м, но высота составит не более 0,3 м. Плоские габионы относительно гибкие, способные повторить рельефа участка. Матрасные габионы идут на облицовку небольших водоемов на участке.
Произвольный	Изделие не имеет конкретного описания, его форма произвольна. Как правило, не несет функциональной нагрузки. Форма габиона зависит от фантазии дизайнера и может изображать животных, сказочных персонажей, абстрактные идеи.

Технические требования

Изготовление сетчатых габионов регламентируется ГОСТом Р 52132-2003 «Изделия из сетки для габионных конструкций». Соответственно, требования распространяются на основные элементы изделия – проволоку и сетку. Производство самого изделия возможно только после тщательной проверки материалов на соответствие качеству.

Сварные конструкции – новинка в нашей стране, а потому производятся под контролем ТУ на основе европейских стандартов. Перед покупкой важно убедиться, что изделие произведено промышленным, а не кустарным способом. Для этого обращают внимание на срез торцов: он должен быть ровным, одинаковым, не выступать за кромку.

Сетка — несущая конструкция в габионе, выдерживающая колоссальные нагрузки, поэтому к качеству ее производства особые требования:

Сетка должна быть изготовлена из низкоуглеродистой оцинкованной проволоки, прошедшей термическую обработку;
На поверхности проволоки не должно быть непокрытых мест или темных пятен;
Сетка должна быть без разрывов и нескрученных участков;
Допускается один разрыв на 10 м длины;
Возможно сращивание концов проволоки сваркой, скруткой, надставкой длиной не более 1 см.

Кроме основной проволоки габиону нужна и вязальная, которой крепят сетку к жесткому каркасу. Требования к ней в основном те же, с той разницей, что допускается один разрыв на 20 м². Покрытие проволоки зависит от условий эксплуатации.

Наполнители для габионов

Вид наполнителя определяется назначением конструкции и географической местностью. Обычно используют колотый природный и искусственный камень. Но можно также закладывать гальку, кварцит, базальт, известняк, песчаник, порфирит, кристаллический сланец. Если габион выполняет только декоративную функцию, наполнителем может стать кирпич, спилы деревьев, бутылки, глиняные горшки, битая черепица и прочее.

Размер наполнителя зависит от размера ячейки и условий эксплуатации. Для надземных конструкций подходит камень в 1,3 раза больше диаметра ячейки, для подводных – в 1,5 раза. Не стоит брать наполнитель крупнее рекомендованного, иначе между фракциями образуются слишком большие пустоты. При норме усадка станет равномерной. В коробчатые габионы наполнитель идет крупнее (15-25 см), чем в плоские (8,5-15 см).

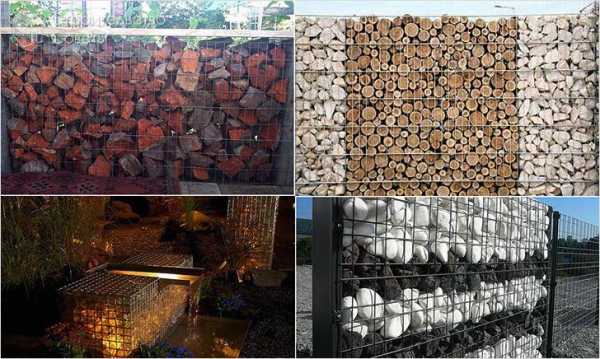

В ландшафтном дизайне габионы нередко наполняют цветным декоративным камнем, из которого в конструкции выкладывают узоры. Но нужно также учитывать и другие свойства. Например, для стен камина наполнитель должен быть жаропрочным, а для возведения забора важны звукопоглощающие свойства.

Монтажные работы

Установка габионных конструкций – довольно простая работа, в небольших объемах не требующая спецтехники. Сетчатые изделия поставляют в разобранном виде и собирают непосредственно на месте. Для монтажа потребуются сопутствующие материалы и инвентарь:

Кусачки, плоскогубцы;
Ведро, лопата;
Лом, уровень;
Доски для опалубки;
Проволочный степлер;
Деревянные колышки или стальные штыри;
Геотекстиль;
Наполнитель.

Работа начинается с подготовки участка.

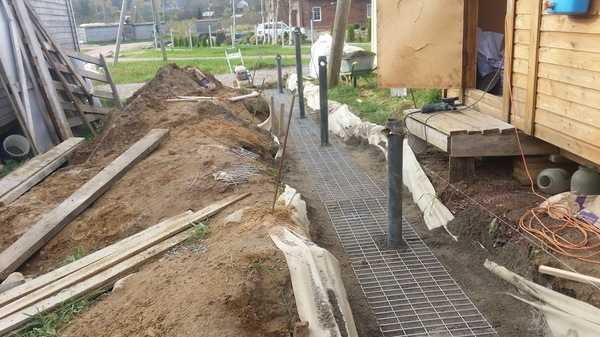

Подготовка участка для габиона

Если объем работы невелик, готовят основание для габиона самостоятельно. Лопатой снимают верхний слой почвы на глубину 20-25 см и на ширину по каркасу. Поверх оголенного участка стелют отрез геотекстиля и присыпают песком или гравием, одновременно утрамбовывая.

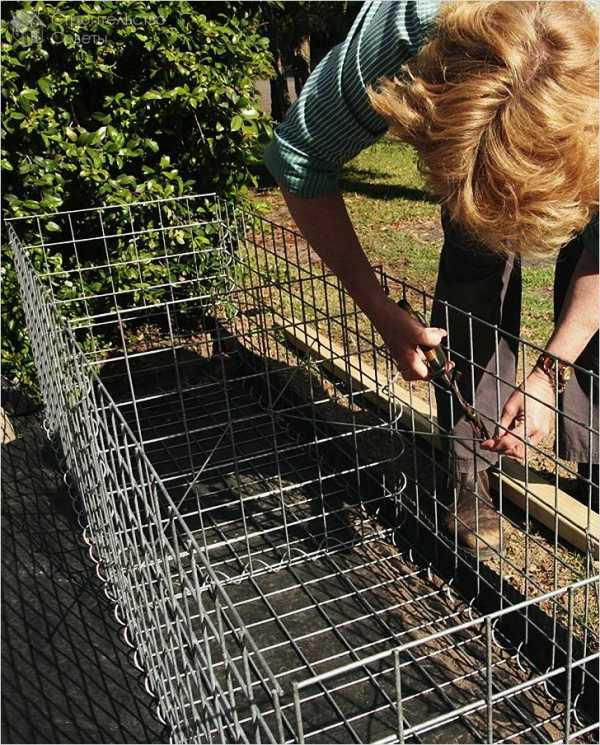

Сборка сетчатого короба

Сетчатые габионные короба перевозят в разобранном виде в пакетах. Согласно правилам транспортировки такой груз должен перевозиться в горизонтальном положении, сложенный на деревянные подпоры штабелями до 2 м . При получении товара нужно убедиться, что правила перевозки соблюдены.

После вскрытия упаковки изделие раскладывают и проверяют его на дефекты. Если все в порядке, начинают сборку:

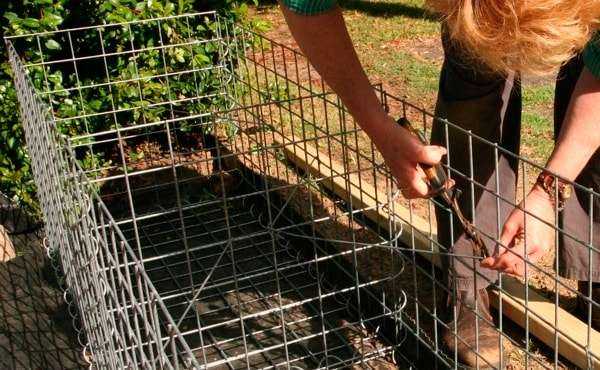

Вязальной веревкой или скобами соединяют днище со стенками, диафрагмами;

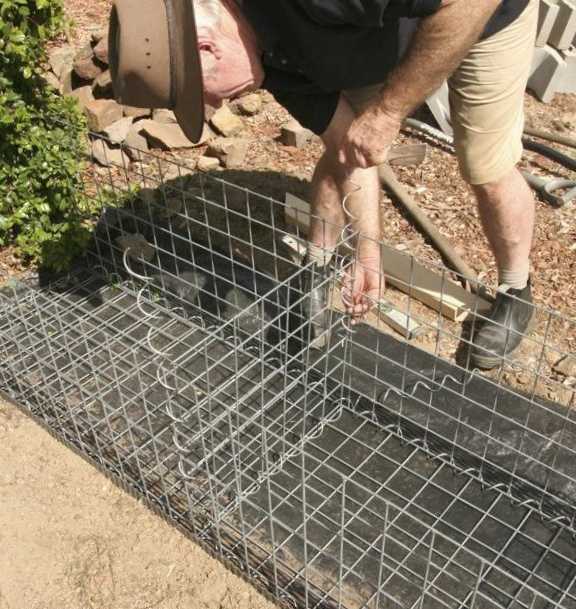

Все стенки поднимают, образуя короб, и соединяют их углы с армирующей проволокой каркаса. Следят, чтобы углы стенок совпадали;
Связывают углы стенок между собой чередованием единичных и двойных петлей через каждые 10 см. После этого фиксируют ребра конструкции.

В таком порядке собирают все коробчатые габионы.

Установка коробов на постоянном месте

После сборки пустые габионы устанавливают на подготовленном участке, контролируя, чтобы все короба стояли ровно, без перекосов. Для этого используют опалубку или вбивают по углам в землю деревянные колья, стальные прутья. Когда вся конструкция выставлена как надо, связывают пустые короба между собой, не забывая про армирующую проволоку каркаса.

В ландшафтном проектировании перед возведением габионных высоких заборов или подпорных стенок готовят глубокие опорные столбики, на которые сверху надевается сетчатая конструкция.

Если конструкция многоуровневая, ряд пустых габионов, который устанавливают сверху на заполненный ряд, связывают по всему периметру, включая места контакта диафрагм.

Наполнение габионов

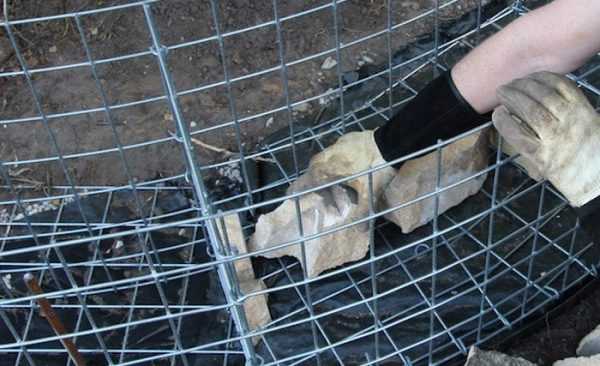

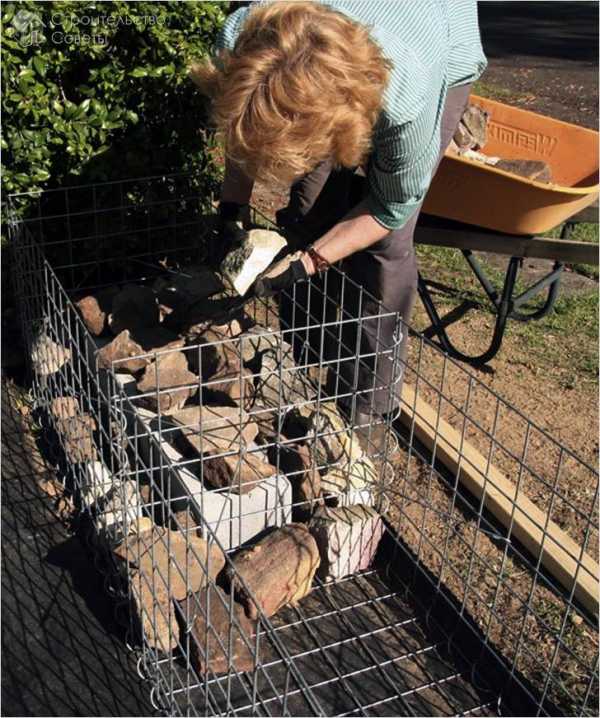

Заполняют короб камнями в 2-3 подхода, постоянно выравнивая содержимое. Лучше делать это вручную, стараясь максимально плотно укладывать камень за камнем, оставляя как можно меньше пустот. Допускается в середине габиона использовать более мелкую фракцию, но ее общая доля должна быть не более 7-8%. Если в качестве наполнителя идет небольшая галька или что-то подобное, можно использовать ведра.

После заполнения короба на 1/2 — 1/3 части, стягивают проволокой противоположные стенки для фиксации формы габиона. Это в дальнейшем защитит конструкцию от «вспучивания» и разрывов. Затем продолжают выкладку наполнителя и снова повторяют процедуру связывания. В конце, когда короб заполнен до верха, нужно сделать небольшую горку 4-5 см, которая со временем даст усадку.

Фиксация крышки

После наполнения короба крышку притягивают и фиксируют по углам, чтобы не было смещения. Затем ее связывают по периметру скобами или вязальной проволокой, а под конец крепят к диафрагмам. Если какой-то камень не дает нормально прикрыть крышку, его смещают к центру. В дальнейшем усадка приведет все в норму. По желанию производят декорирование конструкций.

Габионы на участке собственноручно

Зная технологию монтажа, легко сделать габионы своими руками, но лишь в тех случаях, когда задумка планируется как небольшой элемент декора. Для крупных работ все же следует приобретать сетчатые изделия промышленного производства.

Собственный габион делают из оцинкованной сетки. Толщина ее проволоки должна быть от 2 мм, смотря по назначению конструкции. Сетка довольно гибкая, поэтому при планировании можно дать волю фантазии. Жесткость конструкции придают арматурой.

Когда участок для декорирования выбран и определены размеры будущей конструкции, делают заготовки соответственно размерам. Нарезают сетку на полосы (они станут стенками короба) и монтируют их так же, как было описано выше. Для небольших конструкций требуется минимальная подготовка почвы — снятие верхнего слоя грунта и его разравнивание.

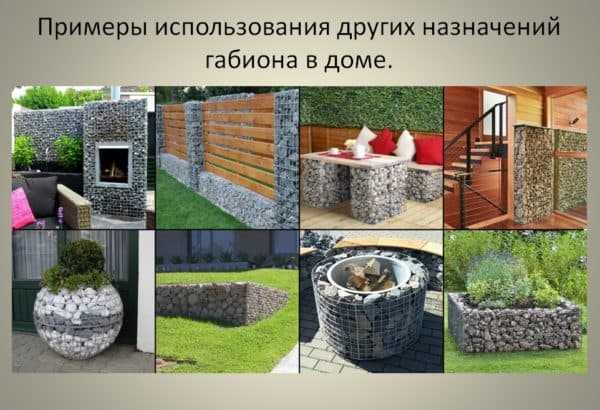

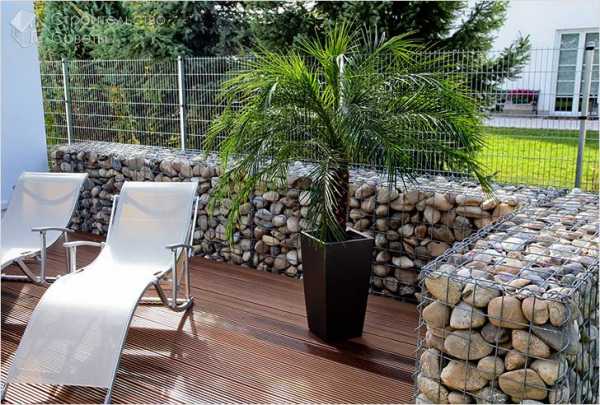

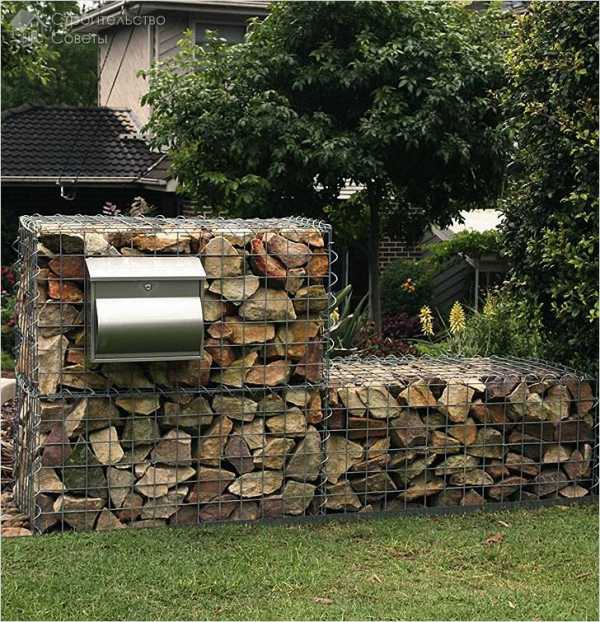

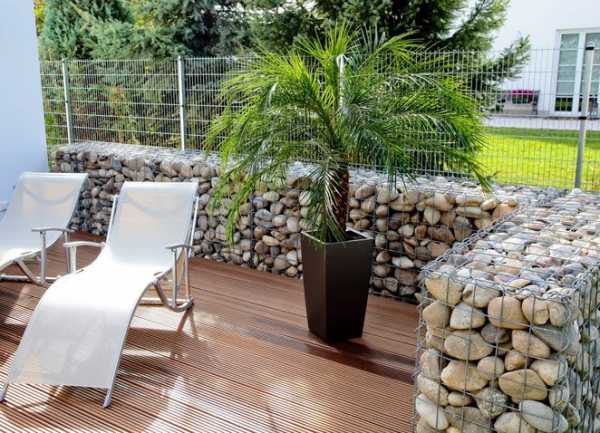

Идеи для участка

Собрав единожды своими руками габион, можно проводить обустройство участка в том же стиле и дальше. В ландшафтном дизайне существует множество идей по применению таких конструкций, и все они предполагают сочетание сетчатых коробов с другими материалами. Например, можно красиво оформлять подъездные дорожки, беседки, террасы, комбинируя габионы с кирпичной кладкой, деревом, брусчаткой или плиткой.

Используют сетчатые конструкции для оградки клумб и создания рокарий, самостоятельно задавая формы и размеры. Соседство цветов и камней смотрится очень красиво, тем более габион – «дышащая» конструкция, рядом с которой и в которой растения чувствуют себя прекрасно. Кроме того, камни являются тепловой ловушкой, поэтому даже поздней осенью и ранней весной клумбы будут радовать цветением.

Живописно смотрятся фонтанчики из габионов и искусственные водопады, отделанные берега прудов и колодцы. Дополнят картину мангалы и легкая садовая мебель. Если все это оформить мягким искусственным освещением, каждый вечер на территории будет царить особая магическая атмосфера.

Идей очень много и невозможно их все перечислить. Не бывает двух абсолютно одинаковых габионов, поэтому каждый проект, даже самый простой, будет всегда неповторимым.

Видео-обзор использования габионов

landsovet.ru

Как сделать габионы своими руками: пошаговая инструкция

В настоящее время при создании элементов ландшафтного дизайна для строительства заборов, а также стен построек, часто монтируют габионы. Это каркас, изготовленный из металла, представляющий собой сетку, в которой лежит щебень или камни. Такая конструкция имеет ряд достоинств. Рассмотрим, как сделатьгабионы из щебня своими руками.

Конструктивные особенности

Создание габиона из сетки начинается с возведения каркаса, внутрь которого загружается тот или иной строительный материал. С помощью габионов можно оформить изгородь, сделать террасы, рельеф с несколькими уровнями, соорудить защиту от ветра.

Данные конструкции весьма популярны в дизайне, с их помощью делают подпорные стенки, различные архитектурные декоративные элементы, укрепляют склоны прудов, бассейнов. Габионы в форме цилиндра могут быть выгнуты в произвольную сторону. Их, как правило, используют как фундамент, расположенный под водой.

Преимущество габионов состоит в том, что они не нарушают естественный ландшафт и экологическую красоту участка, не препятствуют росту растений. Дословный перевод слова “габион” – это большая клетка. Чаще всего при его сооружении в сетчатый каркас засыпают крупный щебень для габионовили гальку.

Габионы выполняют такие функции:

сооружение искусственных водоемов,
создание опорных стен,
предотвращение оползней,
защита от эрозии грунта,
ветрозащита,
декорирование участка.

Разновидности форм

Габионы бывают плоскими, цилиндрическими или в виде короба. Реже используют плоские секционные габионы толщиной всего до 40 см. Подобная конструкция может иметь различные геометрические конфигурации.

Плоские

Чаще всего прямоугольные плоские габионы используется для предотвращения эрозий. Кроме этого прямоугольные габионы применяют для создания устойчивых оснований для габионов другой формы.

Плоские конструкции должны иметь небольшой размер. Их укладывают на не совсем ровные поверхности, чтобы придать им произвольную форму. С их помощью фиксируют склоны оврагов. Такие изделия можно подложить под коробчатые изделия.

Цилиндрические

Данная разновидность габионов предназначена для создания подводных конструкций. С их помощью можно создавать фундаменты для сооружений, находящихся под водой.

Коробчатого типа

Для строительства коробчатого изделия используют конструкцию из металла. Ее длина может доходить до 6 м, ширина – 2м, высота – 1м. В них также допускается наличие перегородки, которая разделяет габион на части. Его конструктивные элементы соединяются путем сварки, либо производятся сетчатым методам. Отверстия в коробе бывают прямоугольными либо шестигранными.

В некоторых изделиях прутья могут быть соединены под прямым углом. Для этого их сваривают в местах стыков. В этом случае выходят прямоугольные ячейки. Края короба совмещают спиралью. Также габионы делают из сетки, к которой крепится проволока, свернутая вдвое. Таким образом, выходят шестигранные ячейки.

Коробчатые габионы

Коробчатые конструкции подойдут для больших сооружений, с их помощью можно укреплять берега искусственных водоемов, создавать подпорные стены. Передняя сторона таких габионов, как правило, гладкая.

Встречаются габионы со ступенчатой поверхностью лицевой части. Высота таких габионов составляет не более 6 – 7 м. Для увеличения высоты конструкции применяют дополнительное армирование. Чтоб создать коробчатый габион понадобятся контейнеры длиной до 6 м, шириной 1,5 м, высотой 1м.

Какие материалы используют для изготовления

Для изготовления габионов понадобится металлическая сетка. Для маленьких конструкции вполне подойдет проволока толщиной 3 мм, для габаритных изделий понадобится проволока толще, вплоть до 5 – 6 мм.

Для изготовления габионов используют оцинкованную сетку с ячейками в виде шестигранников, можно использовать и сетку с прямоугольными ячейками.
Габионы, изготовленные из сетки рабицы, будут недолговечными, так как рабица не может выдерживать больших нагрузок.
Для крепления каркаса сетки подойдут скобы из проволоки и хомуты. Скрепляющие элементы должны быть оцинкованными, во избежание эрозии металла и разрушения конструкции от ржавчины.
Так же понадобится крупнозернистый песок, полиэтиленовая плотная плёнка. В качестве наполнителя подойдут кирпичи, щебень, галька, не крупный камень. Чем крупнее фракциянаполнителя, тем больше должны быть ячейки.
Чтобы придать жесткость габиону понадобится арматура. Также для создания конструкции нужно иметь под рукой лопату, плоскогубцы и рулетку.

Сфера применения

Габионы сооружения весьма прочные, они с легкостью переносят серьёзные нагрузки, пример, лед, почвенные массы. Между собой габионы соединяются благодаря наличию оцинкованной проволоки. При поглощении почвенной влаги конструкция габиона не разрушается. В основании конструкции происходит небольшая деформация, не приводящая к разрушению всего габиона.

Спустя некоторое время габион на участке может превратиться в прекрасный элемент декора. Частицы грунта, пыли, органических остатков накапливаются в насыпной части конструкции, отчего сооружение становится только прочнее. Зелень, пробивающаяся сквозь гальку и мелкие камешки, со временем закроет металлическую сетку и превратит конструкцию в довольно привлекательный объект, органически вписывающиеся в ландшафт местности.

Склон водоема можно укрепить при помощи железобетонных подпорок, но возведение габионов поможет сэкономить строительные материалы, время. Монтаж данной конструкции не потребует сложного оборудования. Также при возведении габионов не понадобится создавать дренаж. Камень, который используется для наполнения коробок не нужно дополнительно обрабатывать. Данный способ укрепления склонов и берегов озера, является одним из самых экономичных.

При укреплении берега из габионов можно создавать красивые ступени. Стоимость такой конструкции на 10 – 20% ниже стоимости укрепления из железобетонных конструкций.

Как выглядят габионы

Использование габионов для обустройства прудов и бассейнов вполне оправданно. При помощи рукотворных габионов можно обрамить протекающий по участку ручей. Такой прием позволит организовать пространство, привнесет изюминку в дизайн вашего участка. Сетчатые контейнеры успешно применяют для расширения русла рек, ручьев, из них можно сделать миниатюрные острова или опоры для моста.

Если на участке часто случаются обвалы грунта, то габион – лучшее укрепление, ведь он увеличивает нагрузку на береговую зону. Для укрепления линии берега следует применять контейнеры со скошенной стороной. Бутовый камень придает конструкции прочность и вес, а слой геотекстиля, который располагается между основанием габиона и грунтом не пропустит воду.

Изготовление габионов самостоятельно

Прежде всего, нужно позаботиться о месте возведения конструкции. Займитесь созданием прочного основания, утрамбуйте грунт.

Специалисты рекомендуют делать фундамент из щебенки и крупного песка в качестве подушки.
Для короба можно выбрать оцинкованную нержавеющую проволоку или проволоку со специальным покрытием. Нагрузка на сетку не должна превышать допустимых значений, в противном случае габион может разрушаться.
Наполнение короба может быть разным, цвет и фактура наполнителя должны гармонично вписываться в ландшафт дизайна.
Камни должны соответствовать по габаритным размерам величине отверстий ячеек сетки.
Рекомендуется использовать фракцию от 80 до 130 мм. Камни для наполнения сеток должны быть плотными, прочными.

Чаще всего для габионов используют такие разновидности материала:

кварцит,
базальт,
гранит.

В качестве камня для габионовможно использовать и песчаник, а также другие виды природных камней.

Для наполнения габионов, находящихся под водой, следует использовать камни, которые по размерам превышают ячейки сетки на 50%, а для наземных габионов подойдут камни, превышающие размер ячеек на 20 – 30 %.

Этапы изготовления

Установка габионов своими руками, пошаговая инструкция:

Сетку кроят и сшивают, придавая желаемую форму. Можно воспользоваться сварочным аппаратом.
Концы проволоки заводят в каменный наполнитель. Габаритные габионы делят на сектора. Каждую секцию заполняют камнями поэтапно.
Можно купить готовый каркас для габиона, они реализуются в разобранном виде, их легко перевозить.
Каркасная сетка устанавливается прочно на грунте, после чего в нее закладывают камень.
Крупные камни или битый кирпич можно разложить вручную, а мелкую фракцию засыпать сверху с целью уплотнения.
При создании габиона высотой выше 0,5 метров, нужно уложить сначала камни на 1/3 объема, скрепить переднюю и заднюю стенку распорками из проволоки. После этого заполнить оставшийся объем и вновь произвести сцепление стенок стяжками из проволоки.

Материалы и инструменты

Какие понадобятся инструменты:

лом маленького размера;
плоскогубцы;
проволока;
строительный степлер.

Монтаж коробов

Для того чтобы установить габион, следует приобрести сетку и камни, которые должны быть определенной формы и величины. Для устойчивости конструкции, необходимо правильно подготовить поверхность.

Стенки короба из сетки, а также крышки габиона, имеющего форму короба, соединяют спиралями особой формы.

Конструкция, имеющая размер 1,5 м и больше в высоту, чаще всего устанавливается на основание, которое было создано искусственным путем.

Для того чтобы габион прочно стоял на основании, в почву вбивают прутья из металла, которые проходят через конструкцию. Эта технология позволяет создать ровную и красивую поверхность.

При заполнении габиона камнями, нужно помнить о том, что произойдет усадка около 5 см.

Если габион имеет большую высоту, то его части кладут одна на другую. В этом случае сетка, которая накрывает нижний слой, будет служить дном для новой порции камней.

Монтаж цилиндрических конструкций

При создании цилиндрического габиона высотой выше 0,5 метров, нужно уложить сначала камни на 1/3 объема, скрепить переднюю и заднюю стенку распорками из проволоки.

Монтаж габионов

После этого заполнить оставшийся объем и вновь произвести сцепление стенок стяжками из проволоки.Для того чтобы габион прочно стоял на основании, в грунт вбивают металлические пруты, которые проходят через всю конструкцию. Такой прием позволяет создать ровную и красивую поверхность.

Монтаж матрасных (плоских) габионов

Для изготовления плоских габионов используют оцинкованную сетку с ячейками в виде шестигранников, можно использовать и сетку с прямоугольными ячейками.

Для крепления каркаса сетки подойдут скобы из проволоки и хомуты. Скрепляющие элементы должны быть оцинкованными, во избежание эрозии металла от ржавчины.

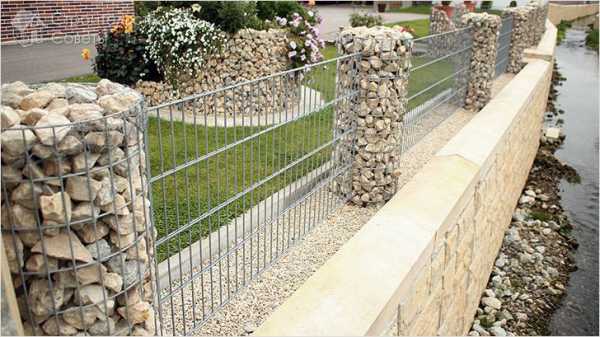

Нюансы и инструкция изготовления забора из гибионов

Преимущество забора из габиона состоит в том, что он не требует фундамента, его можно установить прямо на грунте. Для фиксации сетки следует забить металлические столбы.

Для крепления каркаса забора подойдут скобы из проволоки и хомуты. Элементы крепежа должны быть оцинкованными.

В качестве наполнителя подойдут битые кирпичи, щебень, галька, некрупные камни. Чем крупнее наполнитель, тем больше должны быть отверстия сетчатого каркаса.

Для того чтоб забор прочно стоял на основании, в почву вбивают металлические прутья, предохраняющие габион от разрушения. Эта технология позволяет создать ровную и красивую поверхность.

Прутья соединяют под прямым углом, сваривая в местах стыков. В этом случае выходят прямоугольные ячейки.

1nerudnyi.ru

пошаговая инструкция создания габионов из сетки, фото, сфера применения и виды конструкции

Многие владельцы частных домов в качестве элементов ландшафтного дизайна используют габионы. Благодаря таким конструкциям можно быстро и достаточно эффективно облагородить территорию. Эти элементы украшения участка обладают высокой прочностью, устойчивостью, из них можно выполнять самые разные элементы для оформления территории. А простота технологии позволяет сделать габионы своими руками, нужно лишь чётко знать пошаговую инструкцию.

С помощью габиона можно украсить сад или внутренний дворик вашего дома

Общее описание и устройство конструкции

Габионы — это объёмные конструкции из металлической сетки. По своему виду они напоминают клетки разного размера, но в декоративных целях стали использоваться их фигурные варианты. В эти сетки засыпаются различные камни или другие материалы, которые придают конструкции интересный и привлекательный вид.

Так как габионы постоянно находятся на открытом воздухе, на них воздействуют различные неблагоприятные погодные условия, то лучше всего изготавливать их из стальной проволоки двойного кручения диаметром от 2 до 8 мм. А ещё желательно, чтобы проволока имела антикоррозийную защиту из поливинилхлоридного, цинкового или гальфанового покрытия.

В качестве каркаса для габиона используют толстую металлическую проволку

Чаще всего для каркаса берётся сетка с шестигранной формой ячеек, но по желанию можно использовать и с квадратными или прямоугольными. Для наполнения такой конструкции обычно применяются следующие материалы:

щебень;
гранит;
галька;
булыжник;
песчаник;
базальт;
сланец.

Если во время заполнения конструкции крупными материалами образовались пустоты, то их можно заполнить мелкой щебёнкой. В принципе, каких-то особых требований к материалу по цвету, внешнему виду и форме нет, единственное — он должен быть примерно на 40% крупнее, чем ячейка сетки.

Внутренний объем габиона заполняется камнем или щебнем

Сфера применения

Изначально габионы исполняли роль укрепительных конструкций на полях военных действий. В то время их изготавливали из плетёных корзин, а наполняли обычной землёй. Такие сооружения имели высокую надёжность, хорошо защищали от пуль и быстро собирались.

В наше время габионы широко используются в качестве:

декоративных ограждений;
укрепления для опор мостов;
обрамления для клумб и газонов;
защитного барьера от ветра;
опорных стен для укрепления ангаров;
организации набережных;
оформления мест отдыха;
подпорных стенок для нависающих растений.

В ландшафтном дизайне такие изделия часто используются для придания респектабельности и шика загородному участку. Они не требуют особого ухода и обходятся владельцам недорого, особенно если выполнять габионы из сетки своими руками.

В этом видео подробно рассказано о том, как собрать габион своими руками:

Пошаговая инструкция

Если изначально габионы имели только прямоугольную форму, то сейчас для декора стали использовать совершенно разные виды этого изделия. Классическим вариантом являются коробчатые конструкции. Они в основном применяются для сооружения защитных опор, ступеней и изгородей. Этот вариант изделий ещё называют Джамбо, и он является самым габаритным. А также встречаются цилиндрические, плоские и художественные конструкции.

Изделия цилиндрической формы по-другому называются габионами-мешками. Они используются в декоративных целях, а ещё с помощью них обустраиваются фундаменты, расположенные под водой. Плоские сооружения называются матрацами Рено. Их чаще всего применяют для выравнивания неровных поверхностей, укрепления участков на склонах или берегах прудов. Художественные конструкции могут быть самой разной формы. В основном они выполняют только декоративную роль.

Перед тем как начать изготавливать габионы из сварной сетки своими руками, нужно подготовить следующие инструменты и материалы:

скобы;
металлические спирали:
металлическую сетку;
молоток;
пассатижи;
отвес;
лопату;
материал для наполнения конструкции;
геотекстиль;
степлер для проволоки;
стальные штыри.

В продаже можно найти уже готовые детали каркасов для создания таких изделий, но они не всегда соответствуют нужным размерам. Поэтому лучше и дешевле сделать габионовые конструкции своими руками. Даже самая небольшая конструкция будет весить достаточно внушительно, так что производить её сборку следует сразу на месте.

В строительных магазинов продаются уже готовые каркасы для постройки габионов

В первую очередь нужно подготовить основание. В зависимости от габаритов изделия такие работы выполняются по-разному. Например, для небольших конструкций будет достаточно снять верхний слой земли или просто хорошо утрамбовать её. А вот для габаритных изделий следует сделать подушки из песка толщиной примерно 20 см.

Для того чтобы готовая постройка не зарастала травой, нужно сделать по её периметру небольшую канавку, примерно 15 см глубиной. После этого её следует накрыть геотекстильным полотном или обычной чёрной плёнкой, а один край подогнуть под будущую конструкцию.

Габионы из металлической сетки нужно кроить по заранее подготовленному чертежу, но для этого следует точно высчитать размеры. Как только все будет готово, то можно приступать к процессу установки. Вначале укладывается нижняя часть конструкции, а после этого к ней уже крепятся боковые стороны с помощью проволоки или скоб. Все концы проволоки нужно хорошо закручивать или закреплять с помощью плоскогубцев.

В длинных коробах следует устанавливать дополнительные поперечные панели — они будут защищать постройку от распирания. Такие панели также оплетаются проволокой с боковыми стенками и дном. Если конструкция, наоборот, высокая, то все её внутренние углы следует скрепить стержнями арматуры.

Чтобы укрепить готовую постройку, можно также дополнительно использовать арматуру. В этом случае её сваривают между собой, а потом уже прикрепляют к сетке. Все сваренные швы следует обработать противокоррозийными средствами. Верхнюю сторону габиона нужно обязательно оставить открытой, так как через неё он будет заполняться камнями или другим материалом. Окончательное сшивание конструкции производится только после полного заполнения всего объёма и по завершении монтажных работ.

Внешний вид габиона зависит только от вашей фантазии, с помощью камней разного цвета можно создать интересные узоры

Укладывать небольшие камни одинакового размера можно россыпью, но обязательно в несколько этапов с уплотнением каждого слоя. Если для заполнения используются материалы разного размера, то крупные вкрадываются по бокам, а мелкие засыпаются в середину.

В процессе работы можно комбинировать материалы различного цвета, размера и типа, благодаря чему готовая композиция будет смотреться ещё интереснее и оригинальнее. Если для заполнения готовой конструкции не хватает материала, то можно пойти на хитрость. Для этого камни следует раскладывать вплотную к сетке, а пространство в середине можно заполнить строительным мусором или просто щебнем. Главное, чтобы внутренняя часть не была видна из-под камней.

Для изготовления таких построек не нужны какие-то определённые навыки или опыт. Главное — придерживаться общих рекомендаций и строго соблюдать параметры в разработанном чертеже.

Преимущества габионов

Габионы из сетки в ландшафтном дизайне эффективно используются для зонирования территории. С помощью таких конструкций можно, например, выделить зону отдыха или детскую площадку. Причём даже для создания высоких и крупных построек не нужно задействовать специализированную строительную технику, а можно быстро и просто выполнить всё своими руками.

Такие изделия обладают высокой прочностью и пропускной способностью. Если габионы были собраны из качественных материалов и с соблюдением всех основных правил, то тогда они будут служить долгие годы. А также эти конструкции обладают высокой гидропроницаемостью, благодаря чему не создаются условия для застоя воды.

Нестрашны таким постройкам и сезонные смещения почвы. В этом случае они могут лишь незначительно деформироваться. Со временем между камнями в сетке начинают разрастаться различные растения, но благодаря этому конструкции становятся только прочнее и надёжнее. А ещё они не требуют дополнительного обслуживания и ухода.

Если сверху прямоугольного габиона установить столешницу, то можно получить долговечный садовый стол, который не нужно заносить на зиму под крышу. Также из этих построек можно легко выполнить беседку, террасу, контейнеры для растений и даже камин.

За последнее время габионы приобретают всё большую популярность у владельцев загородных домов. Это всё из-за того, что такие возведения совмещают в себе надёжность, практичность и внешнюю привлекательность. А благодаря различным материалам, которые используются для наполнения конструкции, можно создавать интересные и необычные композиции.

‘; blockSettingArray[3][“setting_type”] = 5; blockSettingArray[5] = []; blockSettingArray[5][“minSymbols”] = 0; blockSettingArray[5][“minHeaders”] = 0; blockSettingArray[5][“text”] = ‘

‘; blockSettingArray[5][“setting_type”] = 6; blockSettingArray[5][“elementPlace”] = 90; var jsInputerLaunch = 15;

zaborprofi.com

пошаговая инструкция по изготовлению с фото и видео

Каждый из нас хочет видеть свой сад красивым, ухоженным и современным. Специалисты по ландшафтному дизайну регулярно предлагают новые способы украшения дачного участка. Большую популярность заслуживают техники, не требующие от владельца сада профессиональных навыков, серьёзных финансовых расходов и большого количества времени. Например, габионы — сооружения, которые не только украсят местность, но и будут иметь практические функции.

Что такое габионы и для чего они используются

В переводе с французского языка габион означает «большая клетка». Он представляет собой сооружение из металлической сетки, заполненное камнями различной величины.

Габионы широко применяются в строительстве и благоустройстве территорий, выполняя следующие функции:

декорирование мест для отдыха, дворов, садов;
создание заборов и ограждений;
сооружение укреплений для берегов различных водоёмов — рек, прудов, бассейнов;
регулирование русла рек;
защита местности от воздействия ветра;
предотвращение эрозии почвы, возникновения оползней и лавин;
создание подпор, защищающих склоны от возможных обвалов;
основа для предметов садовой мебели, газонов, определённых видов клумб и строений.

С помощью габионов можно эффективно зонировать пространство, поставив внешние ограждения и разделив общую площадь на отдельные участки: для отдыха, установки мангала, летнего душа и т. д.

Сейчас габионы используют в качестве ограждений или для зонирования пространства

Изначально габионы использовались при военных действиях для постройки редутов. Благодаря простоте и устойчивости конструкции они обеспечивали надёжную защиту. Сейчас наиболее частая сфера применения габионов — дизайн и украшение территории.

Разновидности сооружений

Различия габионов основываются, в первую очередь, на их габаритах и предназначении. Обустройство фундамента при их установке не потребуется.

Каркасные конструкции габионов могут быть нескольких видов:

Коробчатый каркас — выполняется из сетки или сваривается из толстых армированных прутьев. Выбор материала зависит от того, какая высота будет у выполняемого сооружения. Чаще всего используется для декорирования места отдыха, а также украшения территории участка.
Коробчатый каркас габиона в основном применяется для декорирования участка
Плоский каркас (его также называют матрасным) обычно имеет вид плоской и широкой конструкции. Применяется при строительстве масштабных сооружений, а также для закрепления берегов водоёма или склонов на грунте.
Плоский каркас чаще применяется в строительстве или для укрепления склонов
Цилиндрические каркасы используют в качестве опор под мебель для сада или декорирования клумб.
Цилиндрические габионы оригинально смотрятся в виде клумб
Каркас произвольной формы имеет исключительно декоративное назначение. Его можно выполнить в любой форме: геометрической фигуры, животного, растения и т. д. Эти каркасы становятся настоящим эксклюзивным украшением сада.
Произвольная форма каркаса позволит вам проявить фантазию и превратить участок в сказочный сад

Видео: габионы и особенности их установки

Как изготовить габион

На первый взгляд кажется, что габион можно сделать, только обладая определёнными навыками в слесарном деле. Конструкция выглядит довольно сложно и массивно. Но особых сложностей нет. Главное — знать правила и особенности изготовления габионов, а применить их на практике вы сможете без труда.

Материалы для каркаса

Компании, занимающиеся изготовлением габионов и их установкой, чаще всего применяют для создания каркаса оцинкованную проволоку. Её покрытие по плотности должно составлять 250–280 г/м². Она гораздо прочнее сетки-рабицы, используемой обычно для ограждений.

Такая проволока может иметь не оцинкованное, а ПВХ-покрытие. В этом случае её толщина будет составлять от 2 до 6 мм.

Очень важно подобрать сетку из подходящей проволоки

Проволочным ёмкостям для габионов придётся выдерживать большие нагрузки из-за тяжёлого наполнителя, поэтому их прочность должна быть очень высокой. Чтобы обеспечить такое качество, их выполняют в технике двойного проволочного кручения. Кроме того, рекомендуется делать ячейки в виде правильных многоугольников: так габион будет устойчивее и долговечнее.

Наполнители

В первую очередь выбор материала для наполнителя должен быть обусловлен размерами каркаса. Наполнитель не должен высыпаться в ячейки. Но также важно то, где именно будет размещена конструкция.

Обычно габионы наполняют камнями. Они могут быть природными и искусственными, обработанными методом грубого дробления. Сейчас очень популярны камни твёрдых пород вулканического происхождения:

гранит;
кварцит;
базальт;
диорит.

Но самым распространённым материалом считается песчаник.

Если габион сооружается только с целью декорирования, можно использовать альтернативные материалы:

стекло;
деревянные спилы;
куски труб;
битую черепицу;
кирпич;
брусчатку;
дроблёный бетон.

Использование дерева для наполнения габиона сейчас очень популярно. Например, очень уютно смотрится аккуратная поленница дров разной толщины, заключённая в короб из оцинкованной сетки. Но не забудьте, что дрова нужно будет пропитать специальным составом, который предотвратит воздействие влаги, чтобы значительно продлить жизнь габиону. Кстати, обработка дерева противопожарными средствами тоже будет не лишней, особенно если конструкция подвергается воздействию солнечных лучей, из-за которого древесина сильно высыхает. Самыми популярными можно назвать средства от фирм «Сенеж», «Неомид», «Валти» и «Пирилакс». Правда, в последнее время появляются негативные отзывы об этих производителях. Поэтому советую не покупать средства в первом же магазине, а пройтись по нескольким точкам сбыта и посоветоваться с продавцами.

Габионы с деревом в качестве наполнителя выглядят органично и эффектно, но им нужно обеспечить пропитку специальными составами

Если установка декоративного габиона подразумевает полное соответствие местному ландшафту, заполните конструкцию натуральным камнем, характерным для вашей местности. Это может быть крупная галька, округлые валуны или колотый щебень. Хорошо подобранный наполнитель поможет гармонично сочетать все элементы вашего сада.

В качестве наполнителя для габиона можно использовать различные материалы

Возможно, вы захотите сделать акцент на габион, выделить его на фоне остального участка. Для этого можно посадить внутри него клумбу, газон, или уложить асфальт вокруг конструкции.

Инструменты для работы

Прежде чем приступить к работе, подготовьте всё необходимое:

Сетку с оцинкованным покрытием высокой прочности. Чем больший габион вы планируете строить, тем прочнее она должна быть. Вы можете купить простую сетку с прямоугольными ячейками или выбрать специальную, шестигранную, предназначенную для таких сооружений. Можно использовать сетку-рабицу, но конструкция из неё вряд ли прослужит вам долгое время. Такой тип материала лучше использовать для небольших сооружений, например, в произвольной форме.
Скобы и хомуты для скрепления различных элементов каркаса. Их нужно подобрать непосредственно под тип каркаса, то есть они должны быть оцинкованные, иначе места креплений быстро заржавеют и конструкция разрушится.
Толстую чёрную плёнку или геотекстиль, чтобы подложить под габион. Можно также насыпать крупный речной песок.
Наполнитель для каркаса — битый кирпич, щебень, гальку или другое.
Арматуру для сооружения большой конструкции.
Лопату, рулетку для замеров и плоскогубцы, которыми вы будете закреплять элементы конструкции.

Пошаговое описание процесса

Как и любую работу, изготовление габионов нужно начинать с чего-нибудь небольшого и простого. Например, можно соорудить клумбу:

Первый шаг — определите ширину конструкции, которую вы изготавливаете. Если у вашего цветника небольшой размер, хватит ширины 30 см. Чтобы упростить монтаж, нужно отмерить высоту такого же размера. Получится обрамление 30 Х 30 см.
Внимательно измеряйте сетку по длине перед обрезкой, чтобы не ошибиться в размерах
Ограждаемую клумбу разметьте полосой по краям. Ширина полосы должна составлять 40 см. Разровняйте и как следует утрамбуйте грунт на этом месте.
Уложите на место основания геотекстиль или плёнку. Площадь покрытия должна быть немного шире конструкции. Это нужно для того, чтобы сорная трава и корни растений с клумбы не пробивались в просветы между ячейками.
Нарежьте сетку. Ширина полос должна составлять 30 см, а длина будет зависеть от длины ограждения цветника. На каждую сторону потребуется 2 полоски и ещё 2 квадрата для закрытия торца. Эта конструкция закроет одну сторону клумбы. Следовательно, для всего цветника полностью потребуется 4 короба.
Потребуется вырезать несколько элементов, чтобы получилось четыре короба
После того как заготовки вырезаны, можно приступать к сборке. Положите на землю одну полосу, в перпендикулярном положении к ней установите стенки одну за другой, скрепите их проволокой или оцинкованными хомутами. Крепёж нужно делать с внутренней стороны конструкции, чтобы каркас выглядел аккуратно. Излишки хомута удалите плоскогубцами.
Закрепляйте сетку с внутренней стороны, чтобы место крепления выглядело аккуратно
Аналогично прикрепите торцы конструкции. При этом верх должен остаться открытым.
Когда все 4 короба будут сделаны, начинайте их наполнять. Засыпайте камни и хорошенько встряхивайте конструкцию: это поможет им плотнее прилечь друг к другу. После того как все короба будут плотно наполнены, прикрутите верхнюю часть.
Наполните коробы камнями и прикрутите верхнюю часть сетки
Геотекстиль, который остался за пределами стенок габиона, можно засыпать мелкой галькой или декорировать другим способом.
Выступающий за пределы габиона геотекстиль можно засыпать галькой или декорировать другим способом

Дополнительные советы

Чтобы установка габиона была ещё проще, воспользуйтесь несколькими простыми правилами:

Если вам нужно соорудить большой габион, заранее предусмотрите несколько секционных отсеков. Они не дадут содержимому выпирать из стенок сетки, пока вы будете загружать его в каркас.
Скрепляя отдельные короба в монолит, используйте проволоку. Обязательно обратите внимание на то, чтобы она была изготовлена из того же материала, что и каркас. Более дешёвый вариант изделия может привести к деформации габиона и его последующему разрушению.
При сооружении надводного габиона конструкцию лучше заполнить камнями, размер которых на треть превышает ширину ячеек. Для подводных конструкций камни должны быть больше ячейки на 50%.

Видео: как изготовить подпорную стенку из габиона самостоятельно

Как подобрать место для расположения

Если вы самостоятельно занимаетесь обустройством и украшением своего сада и хотите использовать для этого габионы, вам очень важно заранее решить, где они разместятся, и какую функцию будут выполнять.

Учтите, что такие сооружения очень громоздки и могут смотреться грубо. Разбавят композицию и сделают её нежнее цветы и зелёные насаждения. Клумба-габион строгой геометрической формы одновременно украсит участок и обновит его старый дизайн.

Строгая геометрическая форма габиона и оригинальный наполнитель разнообразят старую клумбу

Вы можете разместить габионы в качестве забора или перегородки. Если ваш участок находится рядом со склоном, конструкция поможет его закрепить и предотвратить возможные обвалы.

Маленьким детям наверняка понравятся габионы в виде животных, забавных фигур или персонажей мультфильмов. Их можно расставить по всему саду, особенно в его укромных уголках.

Габионы очень уместно смотрятся возле искусственно созданных водоёмов или бассейнов.

Маленький бассейн или искусственный пруд будет хорошо смотреться в обрамлении габиона

Попробуйте соорудить уголок для отдыха, используя габионы. Например, большие каркасы, которые будут исполнять роль стола, заполните крупными камнями, а вокруг соорудите каркасы поменьше, для стульев.

Из габионов можно изготовить оригинальный садовый стол со скамьями

Габионы нередко используют для защиты беседок от подтапливания водой. Между камнями, используемыми в качестве наполнителя, в любом случае остаётся пространство. Через него вода просачивается вниз и не скапливается на полу беседки.

Фотогалерея: оригинальные габионы в саду

В изготовлении габионов нет ничего сложного, и вы научитесь делать даже произвольные формы каркасов, стоит только потренироваться. А сочетая между собой разные цвета, типы, фактуры и размеры материалов, вы сможете превратить участок в необыкновенно красивую композицию. Габионы относятся к недорогим способам обустройства территории, поэтому дело остаётся только за вашим желанием и фантазией. Удачи!

legkovmeste.ru

Как сделать габионы своими руками

Много лет основная функция габионов сводилась к тому, что их использовали для повышения прочности редутов в военных разработках. В наше время с их помощью формируют прибрежную часть рек и озер, укрепляют откосы и изготавливают подпорные стенки. В последнее время габионы все чаще используют при оформлении ландшафтного дизайна. Например, из них изготавливают заборы, клумбы, невысокие ограждения и т.д. В этой статье будет пошагово расписана инструкция о том, как сделать габионы своими руками, но сперва мы рассмотрим преимущества и особенности этих конструкций. Также в статье будет рассказано о материалах, которыми можно заполнять внутреннее пространство габионов.

Преимущества

Высокая востребованность габионов обусловлена рядом их преимуществ:

Естественность строения. Что касается забора из габионов, то он будет гармонировать с ландшафтом и окружающей средой. Такое изделие монолитное, а посему надежное.
Высокая прочность. Габион успешно справляется с большими нагрузками. Этот факт позволяет укреплять им берега водоемов.
Доступность и простота возведения. Забор из габионов на 60% дешевле своего аналога из кирпича и железобетона. Для его возведения вам не понадобится грузоподъемная техника и какие-либо особые знания.
Высокий уровень шумопоглощения.
Экологическая безопасность.
Долговечность.

Новый взгляд на забор

Если вы стоите перед выбором материала для изготовления забора, то стоит задуматься о габионах. Принято считать, что забор должен быть сделан из кирпичной кладки, профнастила, металла, деревянного штакетника или железобетона. У каждой из этих конструкций есть ряд своих недостатков.

Если вы относитесь к ценителям оригинальных идей, то рекомендуем вам ознакомиться с габионами, как материалом для изготовления заборов. Это своего рода насыпные ограждения, сохраняющие природную привлекательность внутреннего наполнителя, например, камня или дерева. Такие ограждения отлично сочетаются с декоративными цветами и газонами.

Если каменные конструкции нужно соединять цементно-песчаным раствором, то габионы этого не требуют, так как камни удерживаются за счет малозаметного каркаса.

Забор из габиона может иметь разные размеры, толщину и высоту. Отдельные элементы можно устанавливать наглухо или на каком-то расстоянии друг от друга. Перед покупкой или самостоятельным изготовлением габиона, важно определить его функциональное назначение и окружающие его элементы ландшафта. Удачно будут смотреться дорожки, вымощенные из этого же камня, искусственные пруды и мостики, а также клумбы из пергонов.

Габионы также хорошо сочетаются с живой изгородью. Эффектно выглядят ограждения с наполнением из сине-серого либо розового мрамора, а также белого известняка. При грамотном подходе даже самые обычные камни больших размеров могут стать изысканным украшением приусадебного участка.

Фотоинструкция

В этой фотоинструкции показано, как сделать простой забор из габионов:

Чем заполнить габион

Традиционно сетки габионов наполняют кварцем, гранитом, песчаником, крупной галькой, кварцитом или битым кирпичом. Если вы решили заполнить габион таким материалом, то стоит учесть следующие моменты:

Размер камней может колебаться от 7 до 40 см. Материал должен быть однородным и плотным. Важно, чтобы диаметр ячеек сетки был меньше диаметра камней, иначе они будут вываливаться из конструкции.
Форма камней тоже имеет значение. Они должны быть прямоугольными, покатыми или круглыми. Недопустимо использование пологих форм.
По прочности камни не должны иметь показатель меньше 1000 кгс/см².
Эстетичность – наполнитель должен быть привлекательным. Важно, чтобы он гармонировал с природой.
Морозостойкость. Камни должны быть соответствующими климатическим условиям местности, в которой будет установлен габион.
Если речь идет о заполнении габиона гранитом, то важно учитывать степень его радиоактивности.

В качестве наполнителя необязательно использовать камень. Из неординарных материалов нередко используются:

деревянные спилы;
стекло;
куски труб;
дрова;
брусчатка;
битая черепица;
дробленый бетон.

Ниже будет приведена пошаговая инструкция по изготовлению габионов, что поможет вам выполнить все работы самостоятельно.

Технология изготовления из сетки-рабицы

Итак, для изготовления коробчатых габионов, вам понадобятся:

сетка-рабица из оцинковки с ПВХ покрытием, которое предотвратит коррозию металла;
арматурные стержни Ø 6–8 мм, используемые для изготовления ребер жесткости и каркаса габиона;
гибкая проволока из оцинковки Ø 3 мм, используемая для крепления сетки к каркасу;
наполнитель – камни или другие вышеперечисленные материалы, которые превышают габариты ячеек сетки.

Первым делом нужно сварить каркас габиона из 4 длинных и 8 коротких арматурных прутьев. На боковых сторонах и в плоскости дна каркаса приварите несколько вертикальных и горизонтальных рядов, придав, таким образом, каркасу вид решетчатого короба.

Перед установкой каркаса следует подготовить почву. Для начала выкопайте траншею под габион глубиной 15 см. Затем сделайте песчано-гравийную подушку. Чтобы сорняк не пророс и не испортил габион, да и во избежание прямого контакта металла с землей, нужно провести гидроизоляцию основания.

Каркас клетку уже можно будет переместить на место постоянной дислокации. Теперь габион нужно обтянуть сеткой-рабицей, закрепляя ее на арматурных стержнях проволокой. После этого габион следует заполнить наполнителем. Стоит заметить, что габион из сетки-рабицы смотрится очень привлекательно. По прочности он не уступает покупному своему аналогу.

Готовая конструкция прослужит вам много лет, но тут все еще зависит от агрессивности внешней среды. С течением 5–10 лет каменная кладка настолько уплотняется, что прочность решетки уже не играет столь важную роль. Но если вам хочется, чтобы сооружение и дальше было привлекательным, то лучше своевременно заменить слой изношенной сетки.

Итак, исходя из изложенной информации, сделать самостоятельно габион несложно, да и обойдется вам это удовольствие недорого. Однако стоит заметить, что покупные габионы более долговечны, да и для их установки вам придется потратить гораздо меньше времени.

Если у вас есть вопросы по теме или желаете поделиться собственным опытом в изготовлении габионов, то пишите комментарии к этой статье. Получить дополнительные рекомендации вы можете у нашего эксперта.

Видео

О том, как изготавливаются габионы, вы можете узнать больше, просмотрев видеоматериал:

Фото

www.stroitelstvosovety.ru

Габионы своими руками: пошаговая инструкция, виды,

Слово габион – итальянское. И в переводе оно обозначает – большая клетка. В строительстве вязаные и сварные габионы используют давно, особенно для укрепления береговой линии, как преграды от схождения оползней и снежных лавин. Но с недавних пор их стали использовать в создании ландшафтного дизайна, в реконструкциях двора, придавая им разные формы и используя не только в качестве заграждений. Обычно эти конструкции изготавливаются в заводских условиях, но сделать габионы своими руками – не проблема. Для этого нужна сетка габионная, фантазия и желание поработать руками.

Содержание

Виды габионов и материалы для них

Что такое габион. По сути, это сетчатая конструкция, заполненная камнями. Но сегодня что только не используют для заполнения: кирпичный бой, куски железобетона, старую керамическую черепицу, крупный строительный мусор, металлолом и так далее. Для ландшафтного дизайна лучше использовать каменное наполнение, которое переживет не одно поколение владельцев загородного участка.

Что касается камней, то тут ограничений нет, главное – чтобы их размер был больше размеров ячеек сетки. Вместо камня можно закладывать гальку, при этом подбирать не однотонный булыжник, а с разными оттенками. Но главная в габионе – это сетка, которая выполняет функции каркаса.

Обычно для изготовления габионов используют проволоку из оцинковки, потому что цинк не только защищает сталь от коррозии, а это длительный срок эксплуатации при сложных условия природных нагрузок.

В зависимости от размеров сооружаемых габионов сетки изготавливаются или из оцинкованной проволоки диаметром 2,5-3,6 мм, или 4,5-6 мм. Последняя чаще всего применяется для боковин корзин. Номер ГОСТа на проволоку 51285-99.
Определенных ГОСТов на изготовление габионов нет, но есть стандартные размеры, которые обозначены в ТУ производителей. Это габионные клетки 3х1х1 и 3х2х1 м.

Классификация

Габионы делятся по форме и по технологии изготовления.

Коробчатые габионы. Из самого названия становится понятным, какой формы эти конструкции. Их размеры обозначены выше.
Матрацы Рено. Это все те же короба, только большой длины. Эти конструкции еще называют габионы матрасно-тюфячные.

И если первые укладываются в виде опор для стен и основания зданий, то вторые сами являются опорой для коробчатых конструкций. При этом матрацный тип чаще всего укладывается по берегам рек, тем самым укрепляя русло.
По способу изготовления конструкции делятся на вязальные и сварные габионы.

Это проволочная конструкция, о которой все время шел разговор выше. Но в этой категории есть разные сетки с разными формами ячеек. Стандартные – квадратные или прямоугольные, но есть и шестигранные. Из такой сетки изготавливаются габионы Маккаферри и Геофаст. Для плетения используется проволока двойного кручения.
Из них собираются заградительные системы Пергоны. Изготавливают их не из проволоки, а из стальной арматуры. Собирают конструкции по месту назначения, а не в заводских условиях.

При этом необходимо обозначить, что пергоные конструкции сами по себе, как отдельный элемент, не устанавливаются. В независимости от того, для чего предназначается это устройство: для заборов, клумб, серьезных оградительных сооружений или других элементов реконструкции загородного участка, между ними устанавливаются опорные столбы, к которым решетчатые габионы крепятся.

Сами решётки изготавливаются из оцинкованного прута диаметром 5-6 мм. Производится прут по ГОСТ 2590-2006. Кстати, столбы можно также сделать сварными, используя для каркаса арматуру диаметром 8-10 мм.

Габион своими руками

Перед тем как сделать габионы своими руками, надо определиться, какой тип лучше подойдет для вашего загородного участка. Имеется в виду сварной или пленный. В первом случае придется приобретать оцинкованный прут, во втором готовую сетку.

Габион из сетки

Работать с вязаной сеткой проще всего, потому что это уже готовое изделие – гибкое, но прочное, из которого можно собрать, в принципе, любую форму: куб, цилиндр, сферу и прочее. Вот пошаговая инструкция сборки габиона своими руками.

Определяются размеры и форма конструкции.
Если, к примеру, это куб, то из сетки нарезают два квадратных отрезка, которые будут укладываться в виде днища и крышки.
Один из отрезков укладывается на землю по месту сооружения ограждения.
В его углах в грунт вбиваются четыре металлических штыря. В зависимости от размеров габиона глубина забивки варьируется в пределах 0,5-1,0 м.
По периметру штырей обматывается сетка, которая к каркасу привязывается вязальной проволокой. Она крепится также и к отрезку на земле по всему периметру. Края сплошной боковины соединяются внахлест, где также крепятся проволокой.
Проводится засыпка камнями.

Надо остановиться более подробно на засыпке для габионов. Если высота конструкции превышает полметра, то заполнение камнями надо проводить в три этапа, разбив высоту равномерно на три участка. После каждого слоя укладки между противоположными боковинами конструкции натягиваются несколько рядов проволоки.

По сути, внутри должна образоваться сетчатая основа. Она будет удерживать габион в форме, потому что камни в своей массе имеют большой вес и создают достаточно большое давление на стенки. Поэтому нужно создать условия, чтобы габион не потерял форму и не развалился.

Без всяких стандартов можно соорудить своими руками цилиндрическую или округлую конструкцию. Для этого придется только изготовить металлический каркас из прута или арматуры. Здесь понадобится электросварка, привязывать каркасные элементы между собой проволокой не рекомендуется. Не та прочность соединения.

Сварные конструкции

Сварные оцинкованные габионы можно сделать своими руками, если уметь пользоваться сварочным аппаратом. Конечно, никто не требует высокой квалификации при сварке арматуры для этих изделий, но навыки все равно пригодятся.

Для сборки сварочных конструкций потребуется в первую очередь нарезать пруты по определенной длине, равной размерам самого габиона. При этом необходимо выровнять их линейно, потому что по ГОСТ прут приходит в бухтах. А дальше дело за сварщиком.

Если габионы сварные собираются кубической формы, тогда свариваются шесть одинаковых решёток.
После чего они соединяются между собой в кубическую форму и свариваются в каждом месте стыка прутов. Чем больше точек сварки, тем прочнее и надежнее решетчатая конструкция.

Если сварочного аппарата нет, если вы сами не владеете навыками работы с ним, то можно попробовать связать пруты между собой вязальной проволокой. Это займет больше времени, но качество соединения будет не ниже сварного. Во всяком случае, ГОСТом подтверждено, что таким способом можно изготавливать армирующий каркас для фундаментов. А почему нельзя собирать так и габионы. Главное для этой конструкции – больше точек крепления.

Цилиндрические габионы также можно изготовить сварным способом. Так как прут приходит в бухтах, то его подрезают под диаметр цилиндра на несколько отрезков. Для соединения последних потребуется каркас их того же прута – это несколько продольно нарезанных кусков, на которые надеваются кольца из прута и привариваются к ним.

Чем больше продольных элементов и колец, тем меньше размеры ячеек, и наоборот. Укрепите конструкцию дополнительно вязальной проволокой, расход небольшой, но надежность увеличивается в два-три раза.

Заключение

В независимости для чего сооружаются габионы: для реконструкции двора и его украшения, для ограждения по периметру участка, для создания специальных конструкций, которые будут сдерживать воду, и прочего, надо отдать должное простоте изделия и его надежности в плане сооружения.

Добавим, что это мобильная конструкция, которую можно освободить от камней и перенести в любое другое место. Есть стационарные сооружения, которые в нижней части заливаются бетоном М300, а сверху основу засыпают камнями. Таким способом часто проводят укрепление склонов габионами. То есть, вариаций на тему ландшафтного дизайна, реконструкции и укрепительных сооружения немало.

noow.ru

Габионы своими руками: пошаговая инструкция, размеры

Для современного ландшафтного строительства часто применяют ограждения из камней, которые называют габионами. Эти конструкции легко сделать своими руками, если нужно возвести забор, защищающий участок от шума. Также при помощи габионов оформляют живые изгороди, делают многоуровневый рельеф и создают ветрозащиту.

В ландшафте с использованием габионов возводят подпорные стены, усиливают берега прудов, озер, создают архитектурные элементы декора. Эти предметы нашли широкое распространение, ведь они не нарушают экосистему участка и не мешают развитию растительности.

Габионы в ландшафтном дизайне

Габион переводится с французского как «большая клетка». Он представляет собой каркас или же ящик из сетки, который заполняется галькой, камнями или щебнем.

Функции – берегоукрепление

Габионные конструкции нашли широкое использование в строительстве. К основным их функциям относятся следующие:

Берегоукрепление, укрепление берега пруда и других водных объектов;
Создание стен-подпор и защита склонов от возможности обвалов;
Регулирование речных русел и организация набережных;
Защита грунтов от эрозии и образования оползней.
Габионы служат эффективной защитой от снежных лавин;
Создание заборов и живых изгородей на загородных участках;
Защита территории от ветра;
Декоративное обустройство мест отдыха в городе и дачных участков.

Такая многофункциональность габионов объясняется их достоинствами.

Благодаря высокой прочности изделия из габионов переносят существенные нагрузки (ледовые, эрозионные, почвенных масс). Каждый габион крепко сцепляется с соседним за счет оцинкованной проволоки.

О том, как сделать скворечник своими руками узнаете тут.

Габионы не разрушаются, даже поглощая различные осадки грунта. При мощных эрозионных размывах в основании габионной структуры сооружение лишь слегка деформируется, не теряя своей прочности.

Со временем габионы превращаются в элемент природного ландшафта, так как они аккумулируют на себе почвенные частицы и становятся еще крепче. Минусом таких сооружений является лишь металлическая сетка, но со временем ее не будет видно, ведь конструкция зарастет зеленью.

К прочему, вас может заинтересовать установка шпалер для вьющихся растений своими руками.

Специфика строительства: монтаж и размеры

Чаще всего склоны и берега укрепляют железобетонными изделиями. Монтаж габионов не требует тяжелого строительного оборудования, в отличие от них. Также не нужно создать дренажные устройства. При создании габионных сооружений необходим камень, не нуждающийся в какой-либо обработке, поэтому такой способ укрепления является экономичным.

Стоимость конструкций из габионов меньше железобетонных на 15%, а затраты на ремонт тоже будут ниже.

С помощью габионов часто обустраивают водные объекты. Если через дачный участок протекает ручей, то его можно оформить высокими берегами из сетчатых конструкций. Это позволит организовать садовое пространство и защитить почву от размывов. Сетчатые контейнеры эффективны при расширении русла. Из них можно соорудить небольшой островок в ручье или сделать опору для мостов.

Габионы являются лучшим видом укрепления берега при грунтовых обвалах и для увеличения нагрузки на береговую зону (расположить оборудования, возвести строение, дорожку).

Читайте также про разведение рыбы в искусственных водоемах по этой ссылке.

В целях укрепления береговой линии обычно применяются габионы со скошенной стороной. В результате лицевая сторона конструкции станет покатой, а не отвесной. Также для этого подойдут коробчатые габионы, с помощью которых делают ступенчатый спуск к водоему.

Габионы обладают значительной массой благодаря их заполнению бутовым камнем, поэтому они сдерживают грунт без дополнительных устройств.

Разновидности: коробчатый, цилиндрический

Габионы подразделяют на цилиндрические и коробчатые, в соответствии с их формой. Также применяются прямоугольные плоские изделия с толщиной до 30 см, поделенные на секции.

Коробчатые габионы подходят для создания громоздких сооружений: укрепления берегов, строительства подпорных стен. Их лицевая сторона бывает гладкой либо со ступенчатой поверхностью. Конструкции из таких габионов должны иметь высоту не более 7-8 метров. Если этот показатель нужно превысить, то используют армирование грунта. Для создания конструкции потребуется прямоугольный контейнер (ширина 1-2 метра, длина 2-6 метров, высота 0,5-1 метр). Необходимые размеры скворечника найдете в данной статье.
С помощью цилиндрических габионов создают подводные фундаменты сооружений, выполненные из коробчатых габионов. Еще проводят работы на акваториях.
Прямоугольные габионы применяют для покрытий, которые служат защитой от разных типов эрозии, а также являются основанием устройств из коробчатого типа габионов.

Удобны в использовании пластиковые ставни на окна для дачи.
Смотрите видео изготовления коптилок в домашних условиях: https://2gazon.ru/postroiki/zony-otdyxa/kak-sdelat-koptilku-v-domashnix-usloviyax.html.
Узнайте, чем лучше утеплять крышу мансарды.

Как сделать габионы своими руками

Перед возведением габионной конструкции нужно подобрать место для ее расположения. Затем тщательно готовят основание, утрамбовывая почву. Можно сделать фундамент с подушкой, состоящей из щебня и песка. Для камней понадобится качественная металлическая сетка. Можно выбрать оцинкованную нержавеющую либо с ПВХ-покрытием. При этом, нагрузка на сетку должна быть правильно рассчитана, иначе конструкция в будущем обрушится.

Не исключено, что вам может понадобится информация про металлические сетки для ограждения.

Цвета, а также размеры камня зависят от ландшафтной задумки. Величина камней соответствует габаритам ячеек сетки. Фракция щебня обычно составляет 70-150 мм. Выбранные камни должны иметь высокую плотность, прочность, морозоустойчивость, особенно если создаются сооружения, на которые будет воздействовать вода.

Чаще всего в качестве каменного материала для заполнения габионов используют твердые породы камней:

Кварцит;
Диорит;
Базальт;
Гранит.

Также популярен песчаник и другие виды камней с высокой морозостойкостью и высокой степенью прочности.

Рекомендуем также ознакомиться с материалом о том, как сделать отмостку вокруг дома своими руками.

В случае с надводными габионами понадобится камень, размер которого больше ячеек сетки на 30%. Подводные конструкции наполняют камнями, превышающими ячейки на 50%. Обычно габионы оборудуют камнями более 250 мм.

Пошаговая инструкция

Пошаговая инструкция:

Подготовка каркаса из сетки. Сетку следует раскроить по размерам и сшить, придав ей нужную форму. С этой целью используют сварку или прочную проволоку, введя ее концы в наполнитель из камней. Для длинного габиона нужно предусмотреть перегородки. Такую конструкцию заполняют постепенно – от одной секции к другой. Сегодня каркасы для габионов представлены в продаже в разнобранном виде, поэтому их легко транспортировать.
Установка каркаса.
Укладка камня. Конструкции наполняют камнями после их установки на нужное место и сцепления с соседними габионами. Если были выбраны цельные кирпичи, большие камни и плоская галька, то их раскладывают вручную. Мелкие камешки различных форм укладывают россыпью и уплотняют каждый слой.

Схема установки габионов своими руками.

Если контейнерная сетка выше 0,5 метров, то сначала укладывают камни на 1/3 высоты, соединяют заднюю стенку с передней специальными распорками или стяжками из проволоки. Затем ее заполняют камнями на 2/3 высоты и снова проводят процедуру.

Изготавливая изгородь двора из габионов вы можете рассмотреть вариант маскировочной сетки для забора на дачу.

Плоские габионы нужно заполнять сразу. Если габионы будут укладываться в несколько слоев, то нижний засыпают камнями на 5 см выше контейнера с учетом их усадки. Чтобы конструкция была более устойчивой, ее закрепляют поперечными внутренними прутьями в 0,5 м друг от друга.

Красиво смотрятся кованые козырьки и навесы.
Фото отделки бетонных лестниц деревом: https://2gazon.ru/postroiki/lestnicy/otdelka-derevom.html.
Узнайте, как сделать козырек над крыльцом.

Забор из габионов: от сетки до кладки камня
Ограда из габионов будет отлично смотреться в природном ландшафте, а также станет лучшей защитой кирпичным и каменным заборам. Такие ограждения не требуют ухода и служат очень долго.
Вся информация про пластиковые уличные вазоны для цветов изложена в данном материале.
Для создания садовой габионной ограды нужно больше места, по сравнению с обычным забором. Самонесущая каменная система в проволочной сетке не требует сплошного цокольного фундамента – ее устанавливают прямо на почве. Чтобы ее вертикально зафиксировать, через небольшие промежутки нужно поставить столбы из стали.
Под опорные столбики выкапывают ямы с глубиной в зависимости от высоты будущего забора (примерно 40-50 см). Столбы помещают в углубления, залитые бетоном, который тщательно уплотняют. Плоскость ограды будет ровной, если столбы будут поставлены вертикально.
После заливки бетона нужно подождать 3 суток до полного затвердевания раствора. Затем вокруг столбов монтируют каркас из проволоки, куда будет помещен природный камень. Делее габионные сетки крепят к опорам посредством гаек, шайб, болтов и хомутов. Устанавливая ограды, нужно обработать торцы проволоки с применением цинковой пасты или других противокоррозионных средств. Во время раскладки камней сетки сцепляют друг с другом стяжными скобами.
Камни помещают в клетки из сетей вручную так, чтобы заполнение было однородным и сплошным. После их укладки при необходимости можно изменить их расположение.
Какие существуют поделки из покрышек для сада изложено здесь.
Видео: изготовление каменного ограждения своими руками
На этом видео подробно рассказано как сделать забор из габионов, указаны необходимые размеры:
На внешний облик забора влияют габариты и расцветки камней, а также площади ячеек сетки, которую можно покрыть ПВХ любого цвета. Габионную сетку необязательно наполнять одним щебнем. Уместны там будут редкие породы камней.
Эффектно будут смотреться добавления разноцветных камней, из которых можно сделать оригинальный рисунок. Иногда секции организуют слоем удобренной почвы, в которую высаживают растения, нетребовательные к влаге. В результате может получиться живая изгородь, контрастирующая с каменной конструкцией.
Габионные конструкции можно без труда вписать в любой тип ландшафтного дизайна. С помощью них создают заборы, оформляют пруды и эффективно укрепляют склоны и берега. Можно купить как готовые габионы, заполненные камнями, так и сделать самостоятельно. Стоит учитывать, что для мощных габионных конструкций необходимо прочное основание – фундамент.
Возможно вам также будет интересно прочитать о том, что собой представляет сухой ручей в ландшафтном дизайне.
2gazon.ru
