Изготовление сварной балки: Изготовление двутавровых балок методом сварки

alexxlab | 04.05.2023 | 0 | Разное

Первоуральский Завод Сварной Балки | ООО «ПЗСБ»

Производство сварной балки

любых размеров с доставкой по России и СНГ

1000 тонн

сварной балки в месяц

20000 мм

максимальная длина балки

4500 м²

площадь производства

Видео о Первоуральском Заводе Сварной Балки

Для производства сварной балки мы используем современное и технологичное оборудование

Машина термической резки

Модель:
CNC-CG4000

Основные характеристики:

• 8 продольных резаков и 1 резак с ЧПУ
• Два сервопривода обеспечивают идеальное качество резки
• Максимальная зона раскроя — 4*15м
• Год выпуска — 2019

Стенд стыковки карт

Модель:
Трактор ESAB A2 Multitrac
Лентошлифовальная машина GRIT GIMS 75

Основные характеристики:

• Диаметр проволоки — 1.6-4.0 мм
• Мощность источника питания — 1600А
• Обеспечение полного провара
• Год выпуска — 2019

Листоправильная машина

Модель:
UBR-20

Основные характеристики:

• Ширина листа — 100-1600 мм
• Толщина листа — 6-60 мм
• Количество волков — 11 шт.
• Год выпуска — 1976

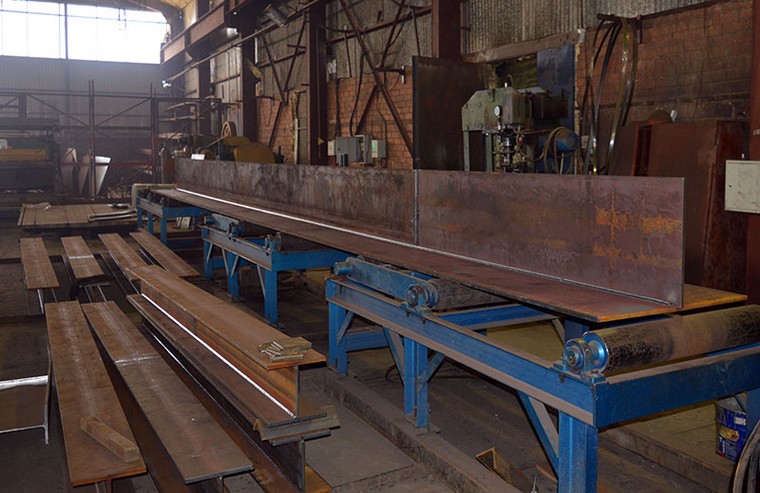

Линия сборки

Модель:
Z-18

Основные характеристики:

• Высота стенки — 200-1800 мм
• Толщина стенки — 6-32 мм
• Ширина полки — 200-800 мм
• Толщина полки — 6-60 мм
• Длина балки — 3000-20000 мм
• Год выпуска — 2015

Сварочный портал

Модель:
LHA

Основные характеристики:

• Сварка «в лодочку» под флюсом
• Источники питания Lincoln Electric по 1000А
• Катет сварного шва — от 6 до 20 мм
• Год выпуска — 2015

Сварочный трактор

Модель:
Трактор ESAB A6 Multitrac

Основные характеристики:

• Сварка балки «в лодочку» с сенсорной системой слежения сварочной головки
• Источник питания — 1200А
• Диаметр проволоки — 3.0-6.0 мм
• Год выпуска — 2019

Стан Исправления «Грибовидности»

Модель:
СИГ-800-50-Э

Основные характеристики:

• Максимальная толщина полки — 70 мм
• Суммарное усилие правки — 120 тонн
• Привод правильного механизма — гидравлический
• Год выпуска — 2019

Горизонтальный пресс

Модель:
PYXWM-250

Основные характеристики:

• Суммарное усилие правки — 250 тонн
• Ширина стола — 870 мм
• Тип — Гидравлический
• Год выпуска — 1980

Двухколонная ленточная пила

Модель:
BEKA-MAK BMSY 810CGH

Основные характеристики:

• Ширина реза — до 1000мм.
• Высота реза — до 800мм.
• Год выпуска — 2020

Размеры производимых сварных балок

	Обозначение	Размер, мм
	Высота стенки балки	300 — 1’800
	Длина балки	3’000 — 20’000
	Ширина полки балки	200 — 800
	Толщина стенки балки	6 — 30
	Толщина полки балки	8 — 60
	Катет сварного шва	6 — 20
	Максимальный вес балки	15 тонн

Наше производство расположено в г. Первоуральск, Свердловской области, в 40 км от города Екатеринбурга, рядом с крупным железнодорожным логистическим центром и автомагистральными развязками.

Общая площадь производственных помещений: 4500 м²

Соответствие ГОСТам и требованиям

ГОСТ 8713-79

Поясные швы балок – конструктивные, I и II категории качества – тип T3, а также T8 с полным проваром, соответствуют требованиям ГОСТ 8713-79

ГОСТ 23118-2012 и СП 53-101-98

Величины предельных отклонений геометрических размеров и оценка качества сварных швов соответствуют требованиям ГОСТ 23118-2012 и СП 53-101-98

СП 16.

13330.2011

Стыковые швы выполняются с полным проваром и проходят 100% ультразвуковой контроль. Сварочные материалы соответствуют требованиям СП 16.13330.2011

ГОСТ 26020-83

Сварная балка по индивидуальным размерам, в том числе тавровая, подкрановая, коробчатая и балка с переменным сечением

Марка, химический состав и механические свойства подтверждаются сертификатами заводов-изготовителей листового проката.

Отличительной особенностью нашей балки является высокое качество и точность размеров

ООО «Первоуральский Завод Сварной Балки»

–

Отдел технического контроля

Отдел Технического Контроля ООО «Первоуральский Завод Сварной Балки» производит проверку изделий на всех этапах производства.

Проверка продукции производится по следующим параметрам:

1. Соблюдение требований правил технической документации и рабочих чертежей;
2. Входной контроль основных материалов;
3. Осмотр металла и конструктивных элементов для выявления поверхностных дефектов и повреждений;
4. Контроль сварных швов;
5. Контроль отклонения формы и линейных размеров сечения балок.

Свидетельство об аттестации

Технические условия

Нажмите на изображение для просмотра

Вы можете позвонить лично руководителю отдела продаж ООО «ПЗСБ»

Он проконсультирует Вас по всем вопросам

+7 (922) 601-06-36

Зудин Илья Андреевич

руководитель отдела продаж ООО «ПЗСБ»

Контакты

Адрес:
Свердловская обл., г. Первоуральск, ул. Белинского, д. 100

Контактный телефон:
+7 (343) 382-15-52

E-Mail:
[email protected]

Работаем для Вас:
Ежедневно с 8 до 20 часов

Производство сварных балок в Санкт-Петербурге

Заказать услугу

Производственный комплекс «Антей» предлагает услугу изготовления сварных балок в Санкт-Петербурге. От качества их изготовления, прочности и способности выдерживать заметные нагрузки зависит безопасность и срок службы сооружения.

Сферы применения

1. Строительство перекрытий, лестничных блоков многоэтажных зданий.
2. Формирование стальных каркасов для быстровозводимых сооружений — ангаров, складов.
3. Изготовление автомобильных рам и прицепов.
4. Возведение тоннелей, мостов.
5. Производство деталей подъемных кранов, поворотных механизмов, направляющих для перемещения грузов.

Балки данного типа — неотъемлемые элементы металлических каркасов и различных сооружений из металлоконструкций, выполняющие несущую функцию.

Наименование конструкции	Ед. измерения	Цена
Сварные балки	Тонна	По запросу

Как заказать изготовление сварных балок в ПК «Антей»

Звонок или заявка

Связаться с менеджером одним из указанных на сайте способом

Техническое задание

Предоставить чертеж или эскиз для расчета стоимости изготовления сварной балки

Согласование

Обсудить подробности заказа, подписать спецификацию и договор

Изготовление

Изготовление и доставка изделия на указанный вами адрес

Виды

Предлагаем изделия различных типов:

1. С П-образным, двутавровым, коробчатым, HQ-сечением.
2. Двутавровые, тавровые с перфорацией.
3. Криволинейные, трапецеидальные.
4. Симметричные, асимметричные.

Габариты балок произвольные: длина — до 15 000 мм, высота — 200-2000 мм, толщина стенок — 10-60 мм.

Технология изготовления сварных балок

Чтобы изготовить балку, необходимо выполнить «раскройку» стального листа на части. Затем проводятся следующие работы:

1. Листовой металл режут на полосы, в нужный размер по длине и ширине, при помощи плазменного станка с ЧПУ.
2. Фрезеруют кромки — для обеспечения надежности и требуемой плотности швов готового изделия.
3. Реализуется сборка элементов с соблюдением симметрии, перпендикулярности деталей.
4. Сваривается целая балка.
5. Выполняется правка геометрии готового изделия.

Сварная балка выдерживает большее напряжение, чем горячекатаная того же веса. При этом в целом сварные изделия весят меньше горячекатаных аналогичного назначения на 10 % (за счет тщательного подбора сечения).

Что мы предлагаем

• Изготавливаем металлические сварные балки требуемых конфигураций, сечения, габаритов.
• Применяем различные марки стали — Ст3сп, Ст3пс5, 09Г2С и пр.
• Снижаем себестоимость изделий за счет уникализации заказов (если сварить балку по индивидуальным размерам, образуется минимум отходов).
• Гарантируем соответствие продукции действующим нормам ГОСТ, СНиП, СП благодаря отлаженному процессу контроля качества.
• Организуем доставку товаров по Санкт-Петербургу, области и в другие регионы России.

Заказать изготовление сварной балки по чертежам по оптимальной для вас цене можно по телефону

+7&nbsp(812)&nbsp493&nbsp-&nbsp47&nbsp-&nbsp67, через онлайн-чат или форму обратной связи.

Нужна консультация или расчет стоимости?

Задать вопрос

Руководство по изготовлению стальных балок

Стальные балки — это тип конструкционной стали, распространенный в строительстве. Они могут быть изготовлены в различных формах и размерах, чтобы удовлетворить требования любой сборки. Рассмотрим подробнее изготовление стальных балок.

Рассмотрим изготовление стальных балок – различные типы стальных балок и обзор конструкционной стали.

Что такое конструкционная сталь?

Конструкционная сталь – это термин, обозначающий сталь, которая была изготовлена ​​специально для использования в качестве структурного элемента здания или других сооружений (башни, мосты, корабли, трубопроводы и т. д.). Он подразделяется на формы, каждая из которых имеет свои композиционные свойства, которые регулируются стандартами, которые различаются в разных странах. Стальные балки являются одним из наиболее распространенных видов конструкционной стали.

Распространенные типы стальных балок

Балки с коническими полками

Балки с коническими полками имеют двутавровое сечение и также доступны в широком ассортименте размеров. В строительстве они часто используются для поперечных сечений балок. Хотя они имеют довольно высокие коэффициенты сопротивления, их обычно не рекомендуют использовать, когда по их длине присутствует давление, поскольку они не устойчивы к кручению (скручиванию).

Универсальная балка

Универсальные балки, также известные как двутавровые или двутавровые балки, имеют форму, аналогичную их тезке: буква «I» в вертикальном положении и буква «Н» сбоку. Универсальные балки обычно изготавливаются из конструкционной стали и используются в строительстве и других отраслях промышленности.

Сварные балки

Сварные балки состоят из 3 отдельных стальных пластин, сваренных вместе, состоящих из верхней полки, стенки и нижней полки. Фланцы и размеры стенки изготавливаются в соответствии с требованиями нагрузки по длине балки. Они используются в строительстве и для промышленных применений, таких как краны.

Универсальная колонна

Универсальные колонны также широко используются в строительных целях. Они похожи на балки и часто называются двутавровыми или двутавровыми балками, однако все три секции имеют одинаковую длину. Как следует из их названия, они в основном используются для колонн и обладают фантастическими несущими способностями.

Изготовление стальных балок

Изготовление стальных балок высокого качества имеет решающее значение для обеспечения абсолютной целостности структурных элементов здания. Это может показаться простым процессом, но для изготовления стальных балок требуются многолетний профессиональный опыт и технические знания, поэтому крайне важно, чтобы вы работали с опытным производителем металла.

Нужен поставщик стали?

Наша команда опытных производителей металлоконструкций имеет опыт и знания, чтобы ответить на любые ваши вопросы и гарантировать, что вы найдете наилучшее решение, соответствующее вашим потребностям. Чтобы связаться с нами сегодня, просто позвоните, отправьте факс, электронное письмо или зайдите в наш офис в Бруквейле.

Узнайте больше о мире стали ниже:

Руководство по изготовлению стальных перил

Обработка стальных поверхностей цинковым напылением, металлизация

Изготовление стальных дорожек и платформ

Сварные балки и сварные колонны в Австралии

Наша международная сеть Мы можем поставлять следующую продукцию:

Преимущества сварных балок

Высококачественные сварные балки обеспечивают прочную и оптимизированную по производительности конструкцию. Сварные балки изготавливаются из стенки и двух полок, которые соединяются угловым швом с глубоким проваром, образуя прочный продукт, способный выдерживать чрезвычайные нагрузки. Благодаря значительно улучшенному соотношению прочности к весу сварные балки на 20 % прочнее, чем их стандартные аналоги.
Одна из причин, по которой сварные балки настолько эффективны для строительства, заключается в том, что их можно использовать в самых разных проектах. От крупномасштабных инженерных и жилых работ до общих производственных операций сварные балки являются адаптируемым материалом для проектов, где первостепенное значение имеет высокая степень прочности. При планировании изготовления сварных балок конкретные размеры полок и стенки балки будут определяться требованиями нагрузки, распределенной по длине балки.

Подробнее

Сварные колонны обеспечивают максимальную прочность

Сварные колонны обладают практически теми же преимуществами, что и балки, но есть несколько существенных отличий. Как и балки, сварные колонны состоят из трех отдельных частей, которые были сплавлены вместе для создания упругого конечного продукта. Однако все три стороны сварной колонны имеют одинаковую длину по сравнению с более широкой перемычкой, обычно используемой в балках.
Со сварными балками и колоннами, часто называемыми двутавровыми или двутавровыми балками в зависимости от их ориентации, эти основные строительные материалы обеспечивают удивительные преимущества по несущей способности. Наряду с коммерческими и жилыми проектами сварные колонны часто используются в горнодобывающей и транспортной отраслях. Например, вы можете найти сварные колонны, образующие опорную основу для строительных кранов.

Сварные балки Часто задаваемые вопросы:

В: Что такое сварная балка?

A: Сварная балка состоит из трех отдельных стальных секций – стенки, верхней полки и нижней полки. Эти сегменты соединены глубокими угловыми сварными швами, чтобы создать невероятно прочный строительный материал.

В: Для чего используются двутавровые балки?

A: Двутавровые балки — это конструктивный элемент с высокой степенью адаптивности, который можно использовать в широком спектре строительных и промышленных целей. От обширных коммерческих проектов до мостов и прицепов двутавровые балки отлично подходят для перевозки сверхтяжелых грузов благодаря их толстой центральной стенке и широким полкам.

В: В чем разница между S-образными и AW-образными лучами?

A: В то время как AW-балки имеют стандартные параллельные полки, S-образные балки имеют конические полки для обеспечения дополнительной прочности. S-образные балки можно использовать для различных проектов, но они особенно распространены в жилых проектах, коммерческом строительстве и других высокопроизводительных продуктах, таких как рамы кузовов грузовиков.
