Как пользоваться микрометром правильно — инструкция и советы по измерению микрометром

Чтобы уметь правильно пользоваться микрометром, нужно знать правила измерений этим инструментом, какие есть его виды, где применяются и какие особенности каждого из них. Главная общая особенность — высокая точность измерений линейных размеров, а именно до микрона, то есть сотой доли миллиметра. При помощи микрометров получают чистовые размерные значения сечения, толщины, глубины. Инструмент используется для контроля и последующей подгонки деталей к заданным параметрам по чертежам.

Устройство микрометра и принцип работы

Основа микрометра — скоба, с обеих сторон которой расположены мерные элементы. Они сделаны из каленой инструментальной стали и отшлифованы. С одной стороны, это пятка неподвижная, с другой — винтовой регулировочный цилиндр. При помощи винта делают калибровку. На скобе есть зажим, им фиксируют размер одной детали для сравнения с другой.

Другой частью инструмента является стебель с барабаном. На стебле размечена горизонтальная шкала, на барабане — вертикальная. На рукоятке встроена трещотка, ее срабатывание регулируется винтом; минимальное усилие срабатывания нужно для измерения легко деформируемых деталей. Деления на шкале стебля видны в пределах нескольких миллиметров, остальная ее часть скрывается в глубине цилиндра. Посредине шкалы нанесена прямая линия, это так называемая эталонная риска с делениями 1 мм, с одной стороны шаг смещен на полмиллиметра относительно другой стороны. На вертикальной шкале барабана шаг делений равен 0,01 мм.

Микрометры устроены сложно, как и все другие точные приборы, но пользоваться микрометром довольно просто. Видов этих инструментов существует несколько.

Виды по индикации

Самый распространённый вид — гладкие. Это самых ходовой измерительный инструмент для заводов. Этот вид используют практически на всех производствах, а также в быту. В зависимости от конструкции они делятся на следующие типы:

Аналоговые

У них самая простая конструкция, потому они самые дешевые, и пользоваться ими проще всего. Основа резьбового микрометра — скоба, с одной стороны которой расположена рукоятка с регулировочным цилиндром и трещоткой, а с другой — неподвижная губка. Точность измерений, как и точность штангенциркулей, — до сотых долей миллиметра.

Цифровые

В инструменте есть дисплей, на котором видны показания измерений. Цифровым электронным микрометром можно добиться точности до тысячных долей миллиметра. Однако такая точность возможна только при бережном обращении с инструментом; его недопустимо ронять, а также хранить при низких, высоких температурах и повышенной влажности. Эти приборы дороже аналоговых в 2 раза. Их приобретают, если предполагаются большие объемы работ, а снимать показания с микрометра нужно проводить быстро.

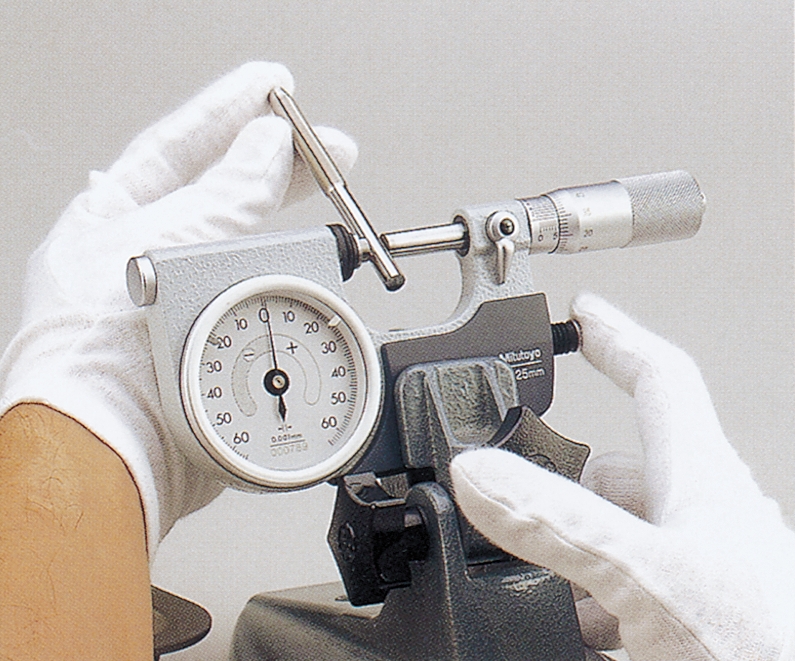

Рычажные

Эти микрометры еще называют стрелочными или часовыми, так как измерительная шкала у них в виде круглого индикатора с вращающейся стрелкой, напоминающего часы. По кругу размечены деления с шагом 0,01 мм. В рычажных микрометрах для изменения внутренних диаметров отверстий и пазов нет скобы. На конце штыря имеется Т-образный измеритель, привод от которого сопряжен с индикатором.

Лазерные

Измерения лазерным микрометром основаны на анализе лазерного луча. В анализаторе есть фотоэлемент, который рассчитывает разницу отклонений луча и выдает данные на цифровой дисплей. Этот инструмент предназначен для лабораторий и в быту его не используют, так как он довольно дорогой, требует бережного обращения, особого хранения и ухода.

Стрелочными и аналоговыми, пользователь выполняет измерения вручную, а в лазерных и цифровых приборах значения размеров определяются автоматически, мгновенно. Потому высокотехнологичные приборы используют на предприятиях с целью повышения производительности и качества.

Области применения микрометров по разновидностям

Все виды микрометров относятся узкоспециализированным измерительным инструментам. Применяются они практически во всех сферах хозяйственной деятельности человека. Основное их достоинство — точность измерений и простота пользования. Применение того или иного вида прибора зависит от деталей, в которых нужно проводить измерения их частей: диаметров наружных или внутренних, глубины отверстий и пазов, шагов зубьев, толщины листов, проволоки, шарикоподшипников и т.д.

Микрометры гладкие

Это механический инструмент, которым измеряют плоские и круглые детали. Гладкими микрометрами уточняют размеры для чистовой подгонки.

Микрометры-зубомеры

Зубомеры предназначены для измерения расстояний между зубьями звездочек, шестеренок, винтовых стержней. Прибор оснащается конусными насадками, которые подбираются в зависимости от размера зубьев или пазов шестерней.

Трубные

Само название говорит о себе. Это узкоспециализированный инструмент для измерения толщины труб, наружных и внутренних диаметров. Обычно точности обработки требуют стыки и стыковочные элементы. Измеряют также на трубах бугристость поверхностей.

Микрометры-толщиномеры

Этим инструментом определяют точные показания толщины листов из различных материалов. Бывают металлические или углеродные листы толщиной всего в несколько сотых долей миллиметра, потому отбирать нужные размеры без микрометра-толщиномера никак по-другому не получится.

Универсальные

Этот вид называется универсальным потому, что для различных измерений в них применяются заменяемые насадки. Так при помощи одного универсального инструмента можно производить точную обработку деталей разных типов.

Микрометры проволочные

Инструмент используется в производстве тонкой проволоки, а также шариков и роликов для подшипников, у которых точность размеров варьируется в тысячных долях миллиметра. Это микрометры лазерные и цифровые.

Призматические

Этот тип получил название из-за своего вида, напоминающего призму. Никакой стеклянной призмы в конструкции нет. Призматическими микрометрами измеряют лезвия инструментальных ножей различных видов.

Канавочные

В конструкции этого вида имеется выдвижной штырь (щуп), который опускают в канавки, пазы, несквозные отверстия для измерения заданной в чертежах глубины с точностью до сотых долей миллиметра. Эти приборы используют фрезеровщики, токари.

Резьбомеры

Предназначены для измерения шага, глубины и типа резьбы винтовых стержней. Прибор оснащается насадками, которые подбираются в зависимости от размера обрабатываемой детали. С одной стороны насадок имеется паз, с другой — коническое заострение.

Микрометры с двумя шкалами

Две шкалы в инструменте нужны для уточнения размеров методом сравнения. Его применяют в обработке деталей комплексных конструкций и деталей со сложными формами.

Микрометры для горячего проката

При прокате горячих металлических заготовок также требуется высокая точность размеров. Для этих целей используют специальные микрометры, в которых измеряющие элементы сделаны в виде колес. Инструмент закрепляется в определенном месте, а измерения проводятся при движении проката.

Нутромеры

Такими приборами контролируют диаметры внутренних расточек в деталях.

Несмотря на большое число разновидностей, на каком-либо одном производстве обычно используются не более двух видов этих инструментов. Перед каждым применением проводят калибровку, так как высокая точность показаний зависит от температуры окружающей среды, где выполняется обработка деталей, и условий хранения.

Калибровка, проверка точности

Настроить микрометр нужно непосредственно перед началом обработки деталей. Измерять микрометром максимально точно возможно только в том случае, если настройку проводить в тех условиях, в которых и будут производиться работы. Настройка включает:

Удаление с поверхностей измеряющих цилиндров загрязнений и частиц стружки. Для очистки используют чистую ветошь; абразивные предметы применять не допускается. Окончательное очищение делают при помощи листа бумаги, который без усилия зажимают между измерительными губками и протягивают.
Использование эталонных шаблонов. Это шлифованные детали из инструментальной стали с нанесенной маркировкой. Значения маркировки должны совпадать с делениями на инструменте. При помощи шаблонов проверяют цифровые и стрелочные. На стрелочном индикаторе возможно смещение стрелки, в цифровом — недостаток энергии питающего элемента.

Точная обработка деталей может быть начата только, если определить и исправить погрешность микрометра. Калибровать микрометр может сам обработчик металла.

Как настроить микрометр на ноль

Чтобы быстро отрегулировать микрометр и выставить нулевую отметку, нужен навык. Ноль выставляется как перед началом работ, так и периодически в процессе обработки деталей. Для этого нужно выкрутить барабан и отделить стебель. Цилиндр барабана в незакрепленном положении свободно вращается, а неподвижным становится после закрепления гайкой с трещоткой. Винт нужно вращать при помощи гайки, пока не сомкнутся губки. Чтобы выставить микрометр на ноль, винт нужно подтянуть до щелчка трещотки, а барабан вращать, пока «0» на нём не совпадет с эталонным делением на стебле. После чего деления надо зафиксировать гайкой. Особые измерения могут начинаться не с нуля, в таких случаях используют эталонные вкладыши, и настройку выполняют по ним.

Как научиться измерять микрометром

Нужно взять какую-либо металлическую деталь (сверло, винт, шарик или ролик подшипника), размеры которой известны по технической документации. Далее:

Выставляем «0» в микрометре.
Деталь зажимаем между губками до щелчка трещотки.
Смотрим значения и сравниваем с инструкцией к детали.
При необходимости делаем настройки инструмента.

Чтобы правильно измерить деталь микрометром, ее не следует зажимать барабаном. Значения нужно сначала определять целым числом, а затем долевым значением по шкале. Измеряя однотипные детали, нужно зафиксировать значение винтом; так можно проверять размеры быстро.

Советы по уходу и обслуживанию прибора

Так как микрометр, это высокоточный инструмент, то с ним нужно обращаться бережно: не ронять, хранить в специальном футляре при комнатной температуре и умеренной влажности. Резьбовые части нужно периодически смазывать инструментальным маслом, протирать шкалы, вовремя заменять питающие элементы в цифровых и лазерных моделях.

Не следует допускать попадание на прибор химических агрессивных веществ, щелочей и солей, чтобы исключить появление коррозии. Если таковая уже началась или появились темные пятна на шкале, прибор нужно обработать 70%-м уксусным раствором, зачистить войлоком с пастой ГОИ и протереть слегка смоченной в инструментальном масле ветошью.

Хранить прибор лучше в футляре с поролоновой прокладкой снизу и сверху, обмотав его специальной пергаментной промасленной бумагой. Покупать микрометр для собственного точного производства нужно новым и только в специализированном магазине. Придерживаясь описанных правил, вы избежите проблем с инструментом, лишних расходов на ремонт, будете работать с микрометром легко и обеспечите качество производимых деталей.

Как правильно пользоваться микрометром:видео,технология измерений

Устройство микрометра
Технология использования микрометра
Определение показаний прибора

Проверка точности и калибровка
Видео

Микрометр является очень распространенным измерительным прибором, который используется для измерений высокой точности. Несмотря на свою распространенность, он не так прост в использовании, поэтому, не все знают, как пользоваться микрометром. Применяется устройство во многих областях, где требуется получение сверхточных данных. Это может быть сфера изготовления инструментов и разнообразных деталей, проверка толщины изделий, таких как тонкие металлические листы, а также прочие сферы. В среднем, погрешность измерения составляет от 2 до 9 тысячных долей миллиметра. Это зависит от класса точности, который, как правило, прямо пропорционален размерам и рабочему диапазону.

фото:микрометр

На рынке сейчас встречается множество типов и моделей данного устройства, но принцип их действия и правила пользования микрометром почти всегда остаются одинаковыми, так как исключение составляют лишь электронные модели. Механические же делаются по одному и тому же принципу, но с различными особенностями, в зависимости от измеряемых предметов.

Устройство микрометра

Прежде чем разобраться, как мерить микрометром, нужно узнать устройство данного прибора. Стандартные модели состоят из таких составляющих как:

фото:устройство микрометра

Скоба – эта деталь должна быть достаточно жесткой, так как даже небольшая деформация может привести к большим ошибкам измерения и, соответственно, прибор можно будет считать сломанным из-за погнутой скобы;
Пятка – зачастую она запрессована в сам корпус, но встречаются и модели со сменной пяткой. Такие варианты встречаются у микрометров, диапазон измерения которых составляет от 500 до 800 мм;

Винт микрометрический – его вращение происходит путем перемещения вращающейся трещотки;
Стопорное устройство – данный элемент выполняется в виде зажима винтового. Его используется для фиксации винта микрометрического, когда происходит снятие показаний или очередная настройка прибора;
Стебель – на этом элементе имеются две шкалы: основная и дополнительная. На основной показано количество целых миллиметров измеряемой детали. На дополнительной показывается количество половин миллиметров;
Барабан – эта деталь показывает отсчет десятых и сотых долей миллиметра. Для шкалы стебля барабан является указателем;
Трещотка – с ее помощью происходит вращение винта микрометрического, а также регулируется усилие, которое прикладывается к измерительной поверхности микрометра;
Эталон – эта деталь находится вне самого устройства, но является его неотъемлемой частью, так как она служит для поверки, перед тем как производить измерение микрометром.

Технология использования микрометра

Зная устройство прибора, можно более подробно узнать, как пользоваться микрометром. Схема действий здесь весьма проста, но нужно правильно придерживаться порядка выполнения операций. Для этого требуется:

Первым делом нужно установить измеряемый предмет между такими частями как пятка и микрометрический винт. При этом нужно вращать барабан, чтобы шпиндель был максимально близко к измеряемому предмету. Держать инструмент требуется левой рукой за изолированную часть дуги. В ином случае, она может нагреться от тепла тела, так что показания будут неверными;
Шпиндель понемногу следует приблизить вплоть до соприкосновения с поверхностью измеряемого предмета.
Если смотреть с торца, где сделана нарезка, то крутить нужно против часовой стрелки. Это нужно делать, пока деталь не зайдет в зазор торцов. После этого можно продолжать вращение до упора о часовой стрелке. При закручивании следует держаться за нарезку на конце барабана. Когда концы упрутся в поверхность, во время вращения будет идти звук, как от трещотки;
Точный размер замеряется при помощи шкалы нониуса на барабане. Когда вы снимите данные, то нужно перевести микрометры в миллиметры;
После снятия точных размеров можно вращать все в обратном направлении, чтобы освободить деталь из зажимов.

Определение показаний прибора

Наличие нескольких шкал на одном устройстве создает трудности для тех, кто не знает, как пользоваться микрометром. Главное, правильно анализировать показания каждой шкалы:

фото:как правильно пользоваться микрометром

Указатель для шкалы «2» на стебле является торец барабана. Для круговой шкалы «3» указателем является продольный штрих «1».

Шкала с цифрами показывает количество миллиметров. Ее верхняя часть без цифр – половины. Для снятия показаний отмечается последний полный штрих нижней шкалы прибора (на рисунке – черта зеленого цвета). Он указывает на целое число миллиметров.

Далее следует глянуть, есть ли справа от него на верхней шкале еще одна черта (на рисунке отмечена синим цветом). Если такова имеется, то добавляется еще 0,5 мм к имеющемуся значению. Когда идет подсчет показаний круговой шкалы «3», то в расчет берут то значение, которое совпадает с продольным штрихом на шкале «1». Чтобы более детально понять, как пользоваться микрометром видеоурок поможет получить более полное представление о данном процессе.

Таким образом, если вы поняли, как правильно пользоваться микрометром, то можно легко подсчитать сумму на втором рисунке. 17 мм на нижней шкале + 0,5 мм на верхней + 0,25 мм на барабане. Таким же образом можно понять, сколько микрометров в миллиметре, так как шкала показывает сотые доли. Итого: на нижнем рисунке микрометр показывает 17,75 мм.

Проверка точности и калибровка

Естественно, что все снятия показаний производятся при помощи поверенного устройства, показывающего точные данные. Для проверки точности используют эталоны, которые идут в комплекте. Дело в том, что для каждого предела измерений и соответствующей модели применяются свои детали. Таким образом, эталон имеет определенную длину, которая вписывается в заданный предел. Если при измерении микрометр показал нужные данные, то им можно пользоваться в дальнейшем. Но желательно делать поверку перед каждым использованием.

Учитывая все правила и предписания, здесь точно узнаете, как пользоваться микрометром, вне зависимости от его модели и диапазона измерений.

Интересует аренда склада Одесса? Заходите на knin.com.ua и выбирайте помещение. Очень низкие цены!

Как пользоваться микрометром:Видеоурок

Нутромер индикаторный НИ 18-50
Микрометр трубный МТ
Микрометр МКЦ 0-25

Поделитесь информацией с друзьями в социальных сетях

6 из 6. Оценок: 556.

Как считывать показания микрометра

Посмотрите это видео и посмотрите, как эксперт технической группы Travers Tool Курт Репшер демонстрирует, как считывать показания микрометров. Наружные микрометры используются для точного измерения толщины объекта или наружного диаметра детали. Обязательно подпишитесь на наш канал YouTube, нажав кнопку ниже, и посмотрите еще много эксклюзивных видеороликов с инструкциями, демонстраций продуктов, распаковок и многого другого!

Из каких частей состоит наружный микрометр?

ТРИ шага измерения с помощью микрометра:

Очистка микрометра: Используйте мягкую ткань, чтобы протереть наковальню и шпиндель микрометра. Удаление любой пыли или мусора, присутствующих на измерительных поверхностях, обеспечит точное измерение.

Начало измерения: Поместите измеряемый объект на пятку микрометра. Затягивайте устройство до тех пор, пока шпиндель не будет плотно прижат к объекту. Если вам нужно предотвратить вращение наперстка, используйте стопорный рычаг или колесо, чтобы зафиксировать его на месте. Вы также можете закрепить рамку на микрометрической стойке, чтобы при желании освободить обе руки.
Прочтите результат измерения: Выполните четырехэтапный процесс измерения, подробно описанный ниже.

как вы читаете МИКРОМЕТРЫ?

Следуйте этому простому четырехэтапному процессу, чтобы считать микрометры:

ШАГ 1: Считайте гильзу размер
ШАГ 2: Затем прочтите показания наперстка
ШАГ 3: Теперь прочитайте нониус
Нониус покажет десятитысячную долю вашего десятичного измерения.
ШАГ 4: Наконец, сложите!
Добавьте шаг 2 к шагу 1 (добавьте размер наперстка к нашему размеру рукава), а затем просто прикрепите шаг 3 (ваш нониус) к концу. Например, если вы измеряете что-то, что составляет 0,1234 дюйма, вы найдете 0,100 на гильзе (шаг 1), 0,023 на наперстке (шаг 2), а затем прибавите 0,023 к 0,100 для комбинированного 0,123. Затем вы найдете 0,0004 на шкале нониуса и просто прикрепите это к концу.0064 ТЕХНИЧЕСКИЙ СОВЕТ: Иногда для людей, которые изучают это, когда у вас есть 0,123, и вы видите 0,0004 на шкале нониуса, это легко неправильно понять, пропустите ноль (0,004), добавьте его к 0,123 и получить 0,127. Это легче понять, если вы забудете о нулях и просто поместите число на верньерной шкале на четвертое место (десятитысячное место) в конце 0,123, чтобы получить правильное измерение 0,1234.

ОБСЛУЖИВАНИЕ МИКРОМЕТРОВ И ТЕХНИЧЕСКИЕ ПОДСКАЗКИ:

Обслуживание и чистка: Перед использованием аккуратно, но тщательно удалите масло, пыль и грязь со всей поверхности микрометра, стараясь не повредить измерительные поверхности. Очищайте измерительные поверхности чистой тканью до и после любых измерений.
Калибровка при необходимости: когда микрометр показывает минимальное значение, горизонтальная линия на гильзе должна совпадать с отметкой «0» на барабане. Если это не так, откалибруйте микрометр, вращая втулку. Каждый микрометр поставляется с регулировочным ключом для этой конкретной цели. Перед каждым использованием проверяйте, чтобы горизонтальная линия на рукаве совпадала с отметкой «0» на наперстке.
Хранение микрометра: Когда микрометр не используется, храните его надлежащим образом в месте, защищенном от тепла, пыли, влаги, масла и тумана. Если у вас есть электронные (цифровые) микрометры, извлеките батарейки, если они будут храниться в течение длительного периода времени.

Хотите узнать больше о суппортах?

Загрузите наше ценное руководство по правильному выбору и использованию цифровых, циферблатных и нониусных штангенциркулей. Узнайте о преимуществах и недостатках каждого из них, а также о том, какой штангенциркуль лучше всего соответствует вашим потребностям и подходит для вашего приложения. Найти информацию о:

Основы штангенциркуля
Характеристики и правильное использование цифровых, циферблатных и нониусных штангенциркулей
Преимущества калиброванных штангенциркулей
Объяснение рейтингов защиты от проникновения (IP)

Или посмотреть наше видео «Как читать штангенциркуль», нажмите здесь.

Что можно измерить микрометром? [Использование и сравнение]

Микрометры могут измерять самые разные вещи, но у них есть свои ограничения.

Эти ограничения основаны на их точности и диапазоне измерений, а также на типе микрометра.

Поскольку это специализированные измерительные инструменты, вам необходимо убедиться, что вы используете микрометры для правильного применения и не лучше ли использовать другой измерительный инструмент.

Содержание

Как точность влияет на то, что может измерять микрометр

Точность — одна из важнейших характеристик микрометра.

Микрометры обычно используются для измерения деталей или характеристик детали, например ее толщины, с высокой степенью точности. Компоненты двигателя — это лишь один пример высокоточных деталей, для проверки которых используются микрометры.

Микрометры, считывающие показания в дюймах, обычно имеют точность +/- 0,0001 дюйма, в то время как метрические микрометры обычно имеют точность +/- 0,002 мм.

Некоторые модели работают лучше, а некоторые хуже, но в целом большинство из них будут измерять с указанной выше точностью.

Поскольку они настолько точны, они подходят не для всех измерений. Например, если вам нужно измерить доску для распила с точностью до 1/16 дюйма (что равно 0,0625 дюйма), то микрометр — это излишество. Он измеряет в 625 раз точнее, чем вам нужно!

Они тоже медленнее. Если вам нужна точность всего в 1/16 дюйма, достаньте рулетку, снимите мерки и продолжайте работать.

Диапазоны измерения микрометра

Другим важным ограничением микрометра является его диапазон измерения.

Дюймовые микрометры измеряют с шагом 1 дюйм. Таким образом, у вас будет микрометр 0-1″, 0-2″, 0-3″ и так далее. Вот почему микрометры часто продаются комплектами, причем наиболее распространенными являются наборы 0-3″, 0-6″ и 0-12″.

Набор микрометров 0–6 дюймов

Наличие набора микрометров позволяет выполнять точные измерения для большего диапазона размеров.

Метрические микрометры встречаются с шагом 25 мм. 0–25 мм, 25–50 мм и т. д. Они тоже продаются в виде наборов для покрытия больших диапазонов измерений

В принципе, микрометр будет выполнять очень точные измерения в ущерб скорости и диапазону измерений, на которые он способен

Для многих измерительных устройств вы обнаружите, что точность инструмента становится лучше, диапазон, в котором он может измерять, уменьшается.0005

Типы микрометров

Микрометры также называют винтовыми калибрами. Существует множество различных типов микрометров, в которых используется один и тот же винтовой измерительный механизм для измерения различных типов элементов. Вряд ли вам нужно знать обо всех из них, поэтому давайте придерживаться основ.

Стандартный микрометр

Аналоговый микрометр Цифровой микрометр

Прежде всего, это стандартный микрометр. Если кто-то просто говорит «микрометр», то он имеет в виду внешний микрометр или «микрометр».

Наружные микрофоны используются для измерения внешних размеров, таких как длина, ширина или толщина детали.

Это самый распространенный микрометр.

Внутримикрометр

Набор нутрометров

Нутрометры используются для измерения внутренних характеристик, таких как диаметр отверстий или ширина паза. Одна вещь, которую нужно знать о внутренних микрофонах, это то, что они часто не так точны, как внешние микрометры.

Наиболее распространенная точность нутрометра составляет +/- 0,001 дюйма.

Микрометр глубины

0-1″ Микрометр глубины

Вы никогда не угадаете, что измеряет микрометр глубины. Подождите… вы уже знаете?!

Что ж, спасибо, что испортили сюрприз. таких как отверстия или пазы. Так же, как и нутромеры, они часто не так точны, как наружные микрометры, и обычно измеряют с точностью +/- 0,001″. Их конструкция также означает, что с ними легче получить неправильное измерение.

Практика использования их на известном стандарте, таком как калибровочный блок, – лучший способ освоить их.

Точность и разрешение

Мы много говорили о точности микрометров, но еще не говорили об их разрешении.

Точность — это то, насколько близко к истинному измерению способен микрометр.

Разрешение определяет, насколько малы градации, которые он может разрешить. Иногда разрешение микрометра, особенно цифрового микрометра, может быть лучше, чем точность, что может заставить вас поверить, что вы измеряете с более жесткими допусками, чем на самом деле.

При сравнении микрометров обязательно обращайте внимание на точность инструмента.

Альтернативы микрометрам

Когда дело доходит до выбора инструмента, отличного от микрометра, все зависит от ваших потребностей в точности и скорости измерения.

Давайте обсудим две основные альтернативы микрометрам:

Штангенциркули

Набор цифровых штангенциркулей, измеряющих калибр

Штангенциркули, будь то цифровые, циферблатные или нониусные, менее точны, чем микрометры. Обычно они измеряют с точностью +/- 0,001 дюйма.

Но они жертвуют точностью, но выигрывают в универсальности и скорости измерения.

В то время как микрометры измеряют только один тип измерения, такой как внешнее, внутреннее или глубинное измерение, большинство штангенциркулей могут выполнять все три измерения.

Они также имеют более широкий диапазон измерения, при этом наиболее распространенный тип может снимать показания в диапазоне 0–6 дюймов. Вам потребуется шесть отдельных микрометров, чтобы соответствовать возможностям измерения внешнего размера одного набора штангенциркулей.

Ранее мы обсуждали, что микрометры — не самый быстрый измерительный инструмент. При сравнении с суппортами это действительно становится заметно. Набор штангенциркулей может выполнять десятки измерений во всем диапазоне измерений за время, необходимое для снятия нескольких показаний с помощью микрометра.

Штангенциркули по сравнению с микрометрами имеют свои преимущества и свои недостатки. Обратите внимание на эти различия, когда решаете, какой из них подходит для ваших измерений.

Циферблатные индикаторы

Индикатор часового типа

Индикатор часового типа бывает нескольких видов. Во-первых, это индикатор проверки циферблата.

Индикаторы с круговой шкалой используются для проведения сравнительных измерений. Они настраиваются или «обнуляются» в соответствии с известным стандартом, таким как стопка мерных блоков, и измерения проводятся относительно этого стандарта.

Циферблатный индикатор имеет относительно небольшой диапазон измерения, обычно измеряемый в тысячных долях дюйма (0,001 дюйма), и обеспечивает высокую степень точности, например, 0,0001 дюйма или выше.

Они специализируются на многократном проведении очень точных измерений. Если они используются для проверки различных измерений, то их использование будет довольно медленным, поскольку их необходимо настраивать для каждого отдельного измерения.

Индикатор падения

Другим типом циферблатного индикатора является индикатор падения. Чаще всего они имеют больший циферблат, обычно около 2-3 дюймов в поперечнике, и больший диапазон измерений.

Типичный диапазон измерения каплеуловителя составляет один дюйм, но они могут различаться и могут быть меньше или больше. По сравнению с циферблатными индикаторами они имеют значительно меньшую точность. Большинство индикаторов падения имеют точность до 0,001 дюйма. Их наиболее распространенное применение – установка либо в измерительную защелку, либо в штатив для измерения высоты, что позволяет использовать их для быстрых повторяющихся измерений.
