Когда надо узнать размер детали, то для таких целей линейка или рулетка — это не самый лучший выбор. Чтобы получить максимальной точности данные о размерах мелких деталей, понадобится в руки взять такой вид инструмента, как штангенциркуль. Многие мастера, имея в наборе такой прибор, даже не знают его назначения, а главное — не умеют им пользоваться. Чтобы больше не спрашивать, как пользоваться штангенциркулем, в материале в подробностях разберемся с правильностью применения инструмента.

Что это такое штангенциркуль и для чего он применяется

Штангенциркуль или более известный как штангель, принадлежит к категории измерительных принадлежностей, который служит для измерения деталей, и получения при этом точных данных об их размерах. Прибор конструктивно напоминает две линейки, которые наложены друг на друга. В действительности так и есть, чтобы получить точные данные о размерах измеряемых деталей, понадобится воспользоваться двумя шкалами, которые есть на устройствах.

Измерительный прибор предназначен для снятия замеров разных деталей, получая данные о размерах до десятых и сотых долей миллиметров. Высокоточные штангенциркули позволяют вычислить данные до тысячных долей миллиметров, что порой играет главную роль. Сфера применения рассматриваемого прибора очень обширная, и поэтому кроме дома или гаража, такие инструменты есть у столяров, фрезеровщиков, токарей, мастеров по ремонту автомобилей и прочих специалистах. Главное достоинство штангеля в том, что он имеет простую конструкцию, а поэтому стоит недорого. Если задались целью получить данные о размерах заготовки, но при этом не имеете измерительного прибора, то штангенциркуль можно купить в Цилиндре. В интернет магазине Цилиндр, действие которого распространяется по всей территории Украины, представлены модели разных производителей по соответственно низким ценам. В этом убедиться сможет каждый персонально, посетив каталог сайта cylinder.com.ua.

Это интересно! Впервые штангенциркуль с нониусной шкалой появился в Лондоне еще в XVIII веке. С тех пор инструмент применяется по сегодняшний день.

Конструкция измерителя или из чего состоит штангель

Свое название инструмент получил от слова штанга, так как конструктивно представляет собой линейку с перемещающейся по ней штангой со шкалой. Рассмотрим подробно, из каких конструктивных элементов состоит штангенциркуль, чтобы разобраться в итоге, как надо правильно им пользоваться. К главным конструктивным элементам прибора относятся:

1. Неподвижная планка со шкалой в миллиметрах. Неподвижная штанга имеет два вида губок для замеров внутренних и внешних размеров деталей
2. Подвижная планка с нониусной шкалой. В ее конструкции имеется вторая пара губок для снятия замеров с заготовок. На подвижной штанге может быть нанесена как одна шкала нониуса, так и две. Одна шкала, которая обычно расположена снизу, позволяет вычислить размеры до сотых долей миллиметров, а вторая сверху — для измерения тысячных долей миллиметров
3. Фиксатор или зажим — шпиндель, которым блокируется смещение подвижной рамки. Это удобно тогда, когда губки приложены к детали, и надо произвести вычисление значений
4. Глубиномер — выдвижная тонкая планка, дающая возможность вычислять глубину пазов и канавок на заготовках

Перед тем, как научиться пользоваться штангенциркулем, необходимо учитывать, что рассматриваемые виды приборов бывают разными по способу индикации, то есть исчислению информации. Самый простой вариант — это аналоговый или механический штангенциркуль, конструкция которого показана на фото. Какими бывают штангенциркули, и чем они отличаются, рассмотрим подробно.

Классификация приборов по способу индикации

Первым был изобретен механический или нониусный прибор, применение которого у новичков вызывает трудности. Ведь прибор имеет две, а порой и три шкалы, по которым происходит исчисление размеров вручную. Чтобы упростить, ускорить и облегчить проведение измерений штангенциркулем, был изобретен цифровой аналог. Чем отличаются устройства, и какими они бывают, описано ниже:

1. Механический или аналоговый — такой прибор имеет еще обозначение в виде букв ШЦ, который конструктивно состоит из подвижных и неподвижных губок. Исчисления размеров происходят по шкалам на подвижной и неподвижной планке. Главное достоинство устройств в том, что они имеют простейшую конструкцию, а поэтому и стоят недорого
2. Стрелочный или циферблатный — разнится от механических устройств присутствием стрелочного указателя, по которому исчисляются сотые доли миллиметров, что зависит от класса точности прибора. Принцип работы таких устройств заключается в наличии специального механизма, по которому можно выявить сотые доли миллиметров с высокой точностью. Главный недостаток стрелочных устройств в их хрупкости, так как достаточно один раз уронить инструмент, чтобы шкала на стрелочном указателе вышла из строя
3. Цифровой или электронный — это не только современный, но и самый простой в применении прибор, способный отображать результаты с максимальной точностью. Результаты измерений указываются на цифровом дисплее, и их не нужно высчитывать. Кроме того, прибор имеет кнопку управления и настройки, за счет которых можно узнать значение не только в миллиметрах, но и дюймах

Последний вид штангелей является одним из самых дорогих, а разница в стоимости составляет 2-3 раза по сравнению с механическими. Кроме способа снятия результатов измерений, рассматриваемые приборы также классифицируются на типы по назначению.

Это интересно! Для изготовления штангенциркулей применяются прочные виды стали, которые покрываются дополнительно материалами, препятствующие возникновению коррозионных процессов.

Типы приборов по их назначению

По конструкции губок рассматриваемые виды инструментов классифицируются на три основных вида:

1. ШЦ 1 — инструмент, который оснащен двумя видами губок для измерения наружного и внутреннего размеров деталей
2. ШЦ 2 — губки имеют одинаковые размеры, и представлены в виде плоских и цилиндрических форм. На другом конце штанги имеются кромки для разметки. Для повышения точности измерений, в конструкции прибора имеется микрометрическая разметка
3. ШЦ 3 — оснащена односторонними губками, и используются такие приборы зачастую для измерения размеров крупных деталей

Перед тем, как воспользоваться любым штангенциркулем, надо изначально обучиться читать результаты. Для этого можно прочитать инструкцию, которая обычно прилагается к приборам. К отряду самых простых, практичных и надежных штангенциркулей относятся устройства аналогового типа, а самыми точными считаются электронные модели. Для домашнего использования применяются исключительно механические штангенциркули, которыми и предстоит научиться правильно работать.

С чего начинать эксплуатацию прибора

Если штангенциркуля нет в наличии, тогда его сначала надо купить. Сделать это можно в интернет магазине Цилиндр, где представлены модели таких производителей измерительных приборов, как Intertool, Mastertool, Miol и много других. Достоинство этих производителей в том, что они выпускают разные виды приборов по цене, которая доступна всем.

Чтобы получить точные данные о проводимых измерениях, потребуется сначала проверить инструмент на точность и исправность. Для проверки точности используются специальные эталонные образцы, но, чтобы узнать точность прибора с их помощью, надо уметь считать по шкале штангенциркуля. Перед использованием измерителя немаловажно убедиться в его исправности, что позволит снять результаты с низкой погрешностью. Для этого надо произвести визуальный осмотр губок и шкал инструмента. Наличие дефектов на губках недопустимо, так как это приведет к тому, что инструмент будет показывать неточные результаты.

Чтобы произвести применение инструмента правильно, необходимо соблюдать такую последовательность действий:

1. Достать инструмент из специальной шкатулки, в которой следует хранить его. Такими кейсами комплектуется большинство штангенциркулей
2. Свести губки инструмента, а затем посмотреть на наличие просвета между ними. Этот просвет должен быть минимальным, что говорит об исправности устройства
3. При сведенных губках надо посмотреть на шкалу. Первая риска на подвижной рамке должна точно совпасть с нулевой отметкой на неподвижной рамке
4. При несовпадении этих отметок, говорить о точности конечных данных не приходится. При этом можно считать, что прибор неисправен, и требует замены или ремонта
5. Обычно если риски на шкалах не совпадают, то причиной того является заклинивание зажима или налипание загрязнений на губках. Проверяется и очищается поверхность губок, а также ослабляется крепление зажима
6. Удалить загрязнения со шкалы прибора, так как они будут помехой при считывании результатов

Как только выяснилось, что прибор готов к применению, можно приступать к его эксплуатации. В зависимости от того, что необходимо измерить, используются соответствующие элементы инструмента:

• Наружные губки для замеров внутреннего диаметра детали
• Внутренние — для измерения внешнего размера детали
• Щуп глубиномер — для определения глубины паза или канавки

Это интересно! Работать прибором следует исключительно удерживая его чистыми руками. Если руки в масле и прочих загрязнениях, то их надо вымыть, и только после этого приступать к проведению измерительных манипуляций.

Когда все готово к работе, то можно приступать к измерениям. Далее рассмотрим пошагово, как надо правильно пользоваться штангенциркулем нониусного типа.

Обучение по применению штангенциркуля учимся читать показания

На начальном этапе перед измерительными манипуляциями необходимо уточнить класс точности прибора. Позволяет убедиться, что указанная величина погрешности является допустимой. Чем выше значение погрешности, тем ниже класс точности инструмента.

Для измерения наружного диаметра детали надо развести губки, а затем плотно совместить их со стенками измеряемой заготовки. Это может быть любая деталь, например, сверло или поршень. Когда губки плотно соприкоснутся со стенками детали, надо воспользоваться зажимным винтом, чтобы зафиксировать подвижную планку в неподвижном положении. Далее можно извлечь деталь, и приступать к подсчету значений.

1. Шкала на неподвижной планке показывает целое значение в миллиметрах
2. Чтобы узнать размер детали в миллиметрах, следует смотреть на подвижную шкалу. Первая риска на подвижной шкале совместится с определенным значением на неподвижной. Это и есть соответствующее значение в мм, например, получается 15 мм
3. Зачастую таких показаний достаточно, например, когда надо узнать диаметр сверла. Если же надо узнать десятые или даже сотые доли миллиметров, тогда приступаем к дальнейшим исчислениям
4. Для этого смотрим на нониусную шкалу подвижной рамки. Надо найти риску на нониусе, которая точно совпадает с отметкой на неподвижной планке. Причем здесь требуется выяснить точное совпадение рисок
5. Если попадает на значение 5 (нониусной шкалы), тогда получается, что десятое значение составляет 0,5 мм, и получаем размер детали 15,5 мм. Может совпасть значение 5,5 на нониусной шкале, что означает величину 15,55 мм. Все зависит от класса точности используемого прибора для измерений

Опираясь на описанную инструкцию, можно понять, для чего нужны цифры на нониусной шкале. С их помощью можно выявить десятые и даже сотые доли миллиметров размера детали. Аналогичным образом выполняются исчисления при снятии замеров внутренних диаметров заготовок, а также глубины пазов.

Как надо правильно измерять стрелочным штангелем

Приборами с циферблатом пользоваться намного проще. Ведь десятые и даже сотые доли миллиметров не нужно определять по шкале нониуса, так как они указываются на стрелочном циферблате. Принцип измерения простой и незамысловатый, и выполняется следующим способом:

1. Приложить губки инструмента к поверхности измеряемой детали, а затем приступить к считыванию показаний
2. Целое число в миллиметрах высчитывается по шкале неподвижной рамки. Аналогично, как и на механических приборах, необходимо определить значение, где первая риска на подвижной рамке совмещается с отметкой на неподвижной шкале. Это и есть целое число в миллиметрах
3. Далее переходим на исчисление дробных значений после запятой. Для этого смотрим на значение, напротив которого расположилась стрелка
4. Это значение может быть в пределах от 0,01 до 0,99 мм. В зависимости от модели штангеля, шкала на устройствах может иметь цену деления от 0,01 до 0,02 мм

Принцип снятия замеров на часовом устройстве простой и незамысловатый. За отсутствия необходимости поиска совместных рисок на шкале упрощается процесс измерения и увеличивается скорость получения результатов. Кроме того, специалисты говорят, что измерения стрелочным прибором более точны по сравнению с цифровым, однако сравнительные манипуляции показывают, что значения на обоих устройствах практически одинаковые.

Это интересно! Стрелочный механизм очень чувствительный, поэтому при малейших механических или физических воздействиях, он может не только выйти из строя, но еще и нарушится его точность.

Цифровой штангенциркуль как он меряет

Теперь надо разобраться, как пользоваться цифровым штангенциркулем. Сразу надо отметить, что электронные устройства можно разделить на два типа — дорогие и дешевые. Дешевые аналоги качественных цифровых приборов имеют еще меньшую точность, чем аналоговые механические штангели. Если выбирать между дешевыми устройствами цифрового типа и механическими, то естественно лучше отдать предпочтение последним. Пользоваться цифровыми устройствами очень легко, для чего необходимо выполнить следующие действия:

1. Развести губки и приложить к измеряемой детали
2. Зафиксировать зажимной винт
3. Считать показания на дисплее. При этом стоит учитывать, что приборы показывают значения в миллиметрах и дюймах, поэтому переключаясь между режимами, можно получить соответствующие значения
4. Готовые данные отображаются на дисплее, причем со значением до сотых долей миллиметров

На цифровых устройствах имеется также шкала нониуса, что позволяет выполнять измерения прибором, например, когда разряжаются батарейки. На приборе имеется кнопка включения и выключения дисплея. Если не отключить дисплей, то через 5 минут происходит его автоматическое отключение с целью экономии энергии аккумулятора.

Отличия штангеля от микрометра

Штангенциркули имеют прямых родственников — это микрометры. Отличается штангенциркуль от микрометра тем, что позволяет получать более точные значения при измерениях. Если штангелем можно вычислить размер заготовки до сотых долей миллиметров, то микрометр позволяет узнать значение до тысячных долей миллиметров. Главными отличительными особенностями штангеля от микрометра являются:

1. Конструкция прибора
2. Точность получаемых значений
3. Наличие устройства, предотвращающего деформацию измеряемой детали на микрометрах. Штангенциркули такого устройства не имеют, что снижает класс точности измерений
4. Возможность узнать размер тонкой проволоки и прочих подобных деталей, что сделать штангенциркулем невозможно

Если надо измерить толщину тормозного диска, то для получения точных результатов рекомендуется использовать именно микрометр, а не штангель. Если микрометра нет в наличии, тогда выяснить размер износа тормозного диска можно при помощи штангенциркуля, но дополнительно воспользовавшись при этом измерительными щупами.

Это интересно! Тормозной диск по окружности имеет неравномерный износ, поэтому выяснить отклонения износа с высокой точностью можно только микрометром.

Увеличиваем срок службы штангенциркуля

Чтобы рассматриваемый тип измерительного прибора служил долго и не ломался, необходимо обеспечить должный уход за ним со дня покупки. Изготавливаются приборы из нержавеющей стали или алюминия. Алюминиевые приборы стоят дешевле, и быстро изнашиваются. Если прибор низкого качества или хранится без соблюдения соответствующих рекомендаций, тогда можно обнаружить возникновение коррозионных образований в виде мелких коричневых пятен.

Увеличить срок службы штангенциркулей можно следующими способами:

1. Правильность хранения в соответствующих условиях. Для этого прибор надо хранить в специальной упаковке, с соблюдением температуры не ниже +5 градусов, и низкой влажностью
2. Не допускать хранения инструмента во влажных помещениях
3. Периодически вносить смазку в виде машинного масла, что позволить исключить возникновение коррозии металла
4. Не использовать прибор в качестве ударного инструмента. Малейшие механические воздействия снижают точность прибора, а также могут вовсе привести к полному выходу из строя измерителя

Научившись пользоваться прибором, остается последнее — это купить его, если он отсутствует в коллекции домашнего измерительного оборудования. О том, где можно купить хорошие штангели в Украине по ценам от производителя, разберемся подробно.

Где можно приобрести штангенциркуль по низким ценам

Если в процессе выполнения работ выясняется, что необходим штангенциркуль, которого нет в арсенале среди инструментов, тогда для этого не понадобится бежать в строительный магазин. Приобрести инструмент можно в интернет магазине, для чего следует перейти на сайт и выбрать среди имеющихся в наличии приборов подходящую модель. В Украине покупать штангенциркули рекомендуется непосредственно в Цилиндре, так как такая покупка оправдана рядом следующих достоинств:

1. Много разных моделей измерительных приборов
2. Цены от производителей, которые удивят каждого
3. Наличие технического описания и фото товара
4. Быстрая отправка товара лидирующими транспортными компаниями Украины
5. Возможность покупки товара в кредит

О необходимости приобретения штангеля следует решать самостоятельно, но вот о том, где лучше совершать покупку, здесь нет никаких сомнений — следует выбирать интернет магазин Цилиндр.

Как пользоваться штангенциркулем + инструкция

Штангенциркуль используется для определения наружных и внутренних диаметров, линейных размеров, глубин канавок и отверстий, а также расстояний между уступами. Некоторые модификации позволяют наносить разметку на поверхности заготовок. Инструмент применяется для измерения обрабатываемых деталей на механических и слесарных производственных участках, контроля выработки изнашиваемых поверхностей при проведении ремонта оборудования, благодаря простоте в освоении используется в домашних мастерских.

Конструкция штангенциркуля

Представленный на рис. 1 штангенциркуль типа ШЦ-1 состоит из:

1. Штанги.
2. Рамки.
3. Измерительной шкалы.
4. Верхних губок.
5. Нижних губок.
6. Глубиномера.
7. Шкалы нониуса.
8. Зажимного винта.

Выбор штангенциркуля для конкретной задачи определяется габаритами, конструктивными особенностями детали и требованиями к точности размеров. Инструменты различаются следующими параметрами:

• Диапазоном измерений. Длина шкалы на штанге составляет от 125 до 4000 мм.
• Точностью. Распространенные модификации имеют погрешность 0.1, 0.05, 0.02 и 0.01 мм.
• Функционалом. Существуют штангенциркули с глубиномером и без него.
• Количеством и формой мерительных поверхностей. Губки односторонних и двухсторонних инструментов бывают плоскими, заостренными или закругленными.
• Конструкцией отсчетного устройства. Оно бывает нониусным, механическим часового типа или электронным.

Штангенциркули изготавливаются из износостойких инструментальных сталей, а их мерительные поверхности могут быть усилены твердосплавными напайками. Для разметки деталей на незаостренные губки устанавливают резцы (рис. 2), комплектующиеся державками и зажимными винтами.

Порядок измерений

Инструмент и деталь нужно подготовить к работе: удалить загрязнения, свести губки вплотную и убедиться в том, что показания соответствуют «0». Для измерения наружного диаметра или линейного размера необходимо:

• развести губки путем передвижения рамки;
• сдвинуть до плотного прилегания к контрповерхостям;
• зафиксировать положение рамки стопорным винтом;
• вывести штангенциркуль для оценки полученных результатов.

Чтобы измерить внутренний размер, губки сводят в «0», а затем раздвигают до соприкосновения с контрповерхностями. Если конструктивные особенности детали позволяют увидеть шкалу, то показания считывают без фиксации и выведения.

Для измерения глубины отверстия:

• перемещением рамки выдвигают глубиномер;
• опускают его в отверстие до дна и прижимают к стенке;
• перемещают штангу до упора в торец;
• фиксируют стопорным винтом и выводят.

Точность результатов зависит от правильности позиционирования губок относительно детали. Например, при определении диаметра цилиндра штанга должна пересекаться или скрещиваться с его продольной осью под прямым углом, а при измерении длины – располагаться параллельно. В штангенциркулях типа ШЦ-2 и ШЦ-3 есть дополнительная рамка, которая подвижно соединяется с основной микрометрическим регулировочным винтом (рис.3). Такая конструкция упрощает позиционирование инструмента. При проведении замеров дополнительную рамку фиксируют на штанге, а положение основной регулируют вращением микрометрического винта.

Считывание результатов

По нониусной шкале

Количество целых миллиметров отсчитывается от нулевого деления на рейке до нулевого деления нониуса. Если они не совпадают, то размер содержит доли миллиметра, соответствующие точности инструмента. Чтобы определить их, необходимо на нониусе отсчитать от нуля до штриха, совпадающего с риской на штанге, а затем умножить их количество на цену деления.

На рисунке 4 показаны размеры: а – 0.4 мм, б – 6.9 мм, в – 34.3 мм. Цена деления нониуса 0.1 мм

По часовому индикатору

Количество целых миллиметров отсчитывают на штанге от нуля до последней риски, не скрытой под рамкой. Доли определяют по индикатору: номер деления, на котором остановилась стрелка, умножают на его цену.

На рисунке 5 показан размер 30.25 мм. Цена деления индикатора 0.01 мм.

По цифровому табло

Здесь считать не нужно, размер отображается на дисплее.

Для определения внутреннего размера, снятого инструментом с радиусными мерительными поверхностями (нижние губки на рис. 3), к показаниям на шкале добавляют их толщину, которая указана на неподвижной губке. Чтобы посчитать наружный размер, снятый штангенциркулем с резцами (рис. 2), их толщину отнимают от показаний на шкале.

Разметка

Обычный штангенциркуль с заостренными мерительными поверхностями справляется с базовыми разметочными операциями. Упирая одну губку в боковину детали, кончиком второй можно нанести черту на перпендикулярную ей поверхность. Линия получается равноудаленной от торца и копирует его форму. Чтобы начертить отверстие, нужно накернить его центр: углубление служит для фиксации одной из губок. Подобным образом можно использовать любой прием начертательной геометрии.

Твердосплавные напайки и резцы оставляют заметные царапины на деталях из сталей твердостью выше 60 HRC. Существуют также узкопрофильные штангенциркули, разработанные исключительно для разметки.

Почему возникают ошибки при измерениях

Наиболее распространенные ошибки, снижающие точность результатов измерений исправным инструментом:

• Чрезмерное давление на рамку вызывает перекос относительно штанги. Такой же эффект получается, если при измерении нижними губками сводить штангенциркуль за верхние.
• Установка губок на галтели, фаски и скругления.
• Перекосы при позиционировании.
• Нарушение калибровки инструмента.

Первые три ошибки чаще всего возникают от недостатка опыта, и уходят с практикой. Последнюю нужно предотвратить на этапе подготовки к измерениям. Проще всего выставить «0» на электронном штангенциркуле: для этого там предусмотрена кнопка (на рис. 6 кнопка «ZERO»). Часовой индикатор обнуляется вращением винта, расположенного в его нижней части. Чтобы откалибровать нониус, отпускают винты крепления к рамке, передвигают его в нужное положение и снова фиксируют.

Деформации элементов штангенциркуля и износ мерительных поверхностей делают инструмент непригодным к использованию. Для снижения количества брака на производстве штангенциркули проходят периодическую поверку в метрологических службах. Для проверки точности инструмента и приобретения навыков в бытовых условиях можно измерять детали, размеры которых заранее известны: например, хвостовики сверл или кольца подшипников.

Учимся мерить штангенциркулем. | Блог сайта Lomrem.ru

Из нашей статьи вы узнаете как правильно мерить штангенциркулем. Мы приведём различные примеры, а картинки помогут быстрее освоить материал. Объяснять будем на доступном, понятном для вас языке.

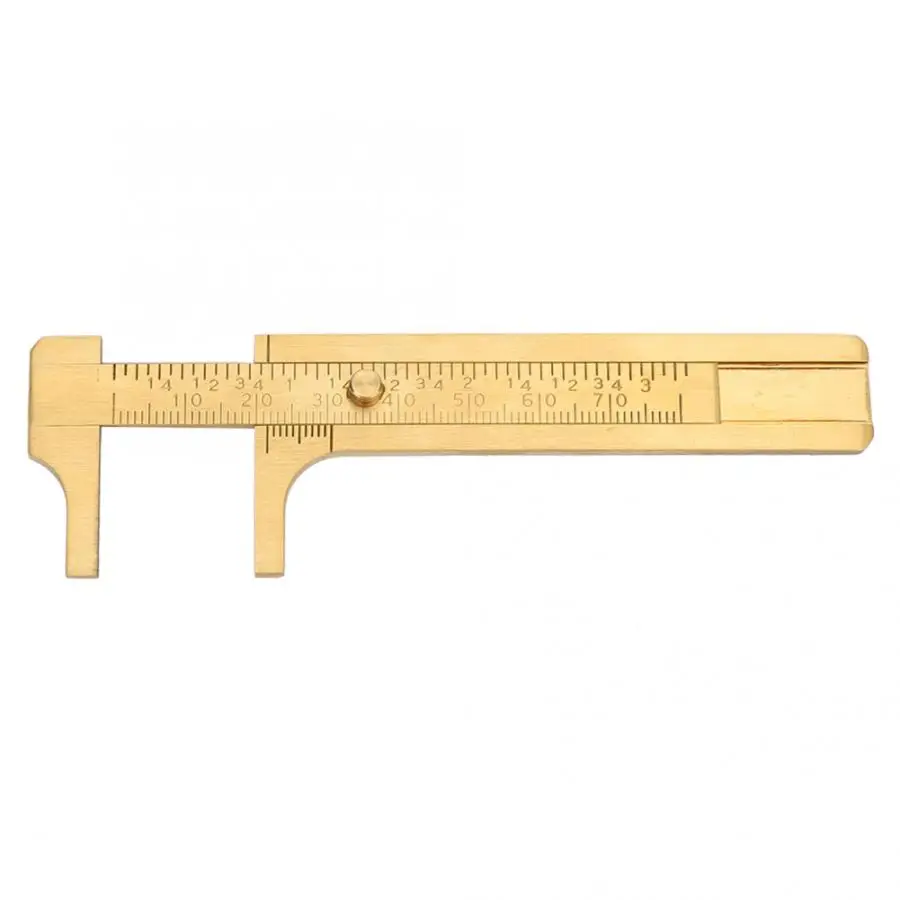

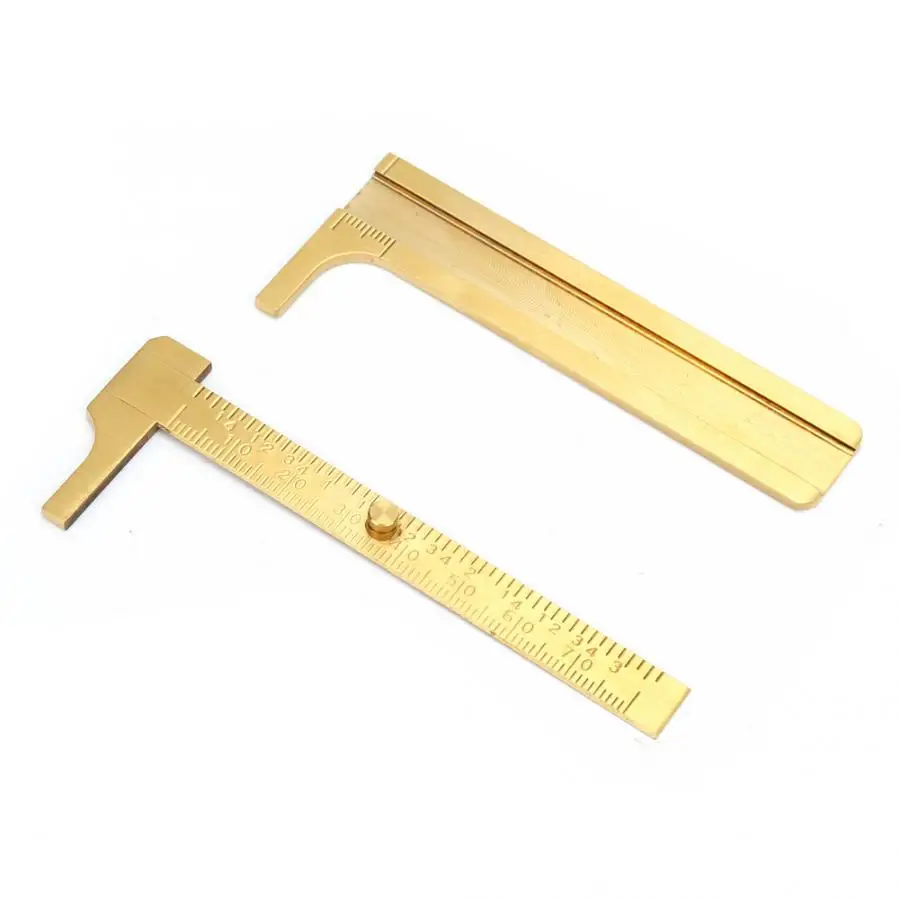

Штангенциркуль состоит из двух частей. На первой, основной части штангенциркуля видна измерительная шкала, как на обычной линейке. На второй, подвижной части, находится малая шкала – десять делений.

Каждое деление на малой шкале 0.1 мм. Чтобы вам было понятнее мы решили использовать в своих примерах специальные мерительные плитки. Данные плитки имеют погрешность всего несколько микрон, поэтому указанный на них размер очень точный.
1. Применим плитку 8.5 мм.
Слабо прижимаем губками плитку. Смотрим, с каким делением верхней шкалы штангенциркуля совпало первое (оно же нулевое) деление нижней шкалы. Первое деление (оно же нулевое) нижней шкалы штангенциркуля остановилось между восемью и девятью миллиметрами. Следовательно, наш размер больше восьми, но меньше девяти миллиметров.

Далее смотрим, какое деление нижней шкалы лучше совпало с любым делением на верхней шкале. У нас лучше всего совпадает четвёртое и пятое деление с верхними делениями.

Так как каждое деление на нижней шкале штангенциркуля 0.1 мм, четвёртое совпавшее деление равно 0.4, пятое 0.5 мм. Теперь нам известно что наш размер либо 8.4, либо 8.5 мм. Если-бы размер плитки был неизвестен, мы приняли среднее значение: 8.45 мм.
0.05 мм – допустимая погрешность такого штангенциркуля.
2. Пример с плиткой 1.3 мм.

В данном примере первое деление (оно же нулевое) нижней шкалы штангенциркуля находится в положении больше одного, но меньше двух миллиметров. Целое число нам теперь известно – 1 мм.

Далее смотрим какое деление нижней шкалы штангенциркуля лучше совпало с любым делением на верхней шкале. У нас лучше совпадают второе (0.2) и третье (0.3) деление.

Возьмём среднее значение – 0.25. Получаем размер 1.25 мм. Результат близок к идеалу.
3. Пример с плиткой 40 миллиметров.
В данном примере первое деление (оно же нулевое) нижней шкалы штангенциркуля находится ровно на сороковом делении верхней шкалы. Так-же оно лучше всего совпадает, поэтому наш размер ровно сорок миллиметров.

Так-же существуют более точные штангенциркули, у которых каждое деление на нижней шкале равно 0.05 мм.

Мерить им точно так-же, только внимательней смотрим какое деление лучше совпадает.
Отверстия, пазы измеряются точно так-же, только пользуемся раздвижными губками.
1. Определяем целое число.
2. Находим лучшее совпавшее деление верхней и нижней шкалы.
3. Получаем число.
Самым удобным, самым точным является электронный штангенциркуль.

Он показывает размер с точностью до сотых долей миллиметра.

Штангенциркуль классификация и применение

Штангенциркули. Виды. Устройство. Измерения.

При производстве строительных работ или мелкого ремонта часто требуются измерительные инструменты. Обычно ими являются линейки или рулетки. Но при измерении диаметра трубы или глубины отверстия эти инструменты не подходят. Для таких целей служат более точные измерительные приборы – штангенциркули.

Такой прибор является универсальным. С его помощью можно измерить внешние и внутренние размеры деталей. Штангенциркули приобрели широкую популярность в быту, так как он имеет простое устройство и удобен в пользовании. С помощью такого прибора можно быстро и легко произвести измерение с высокой точностью.

Устройство штангенциркуля

1 — Губки для внутренних измерений
2 — Губки для наружных измерений
3 — Зажимной винт
4 — Подвижная рамка
5 — Нониус
6 — Штанга
7 — Шкала штанги
8 — Глубинометр

У всех аналогичных штангенциркулю инструментов имеется измерительная штанга, благодаря которой прибор получил такое название. На штанге имеется основная шкала, которая необходима при измерении в первую очередь.

Подвижная рамка с нанесенной шкалой имеет возможность перемещаться по штанге. Шкала на штанге называется нониусом, который имеет более точную разметку по долям делений. Это обеспечивает повышенную точность измерений. Степень точности штангенциркуля в зависимости от исполнения может достигать сотых долей миллиметра.

Штангенциркули имеют губки двух видов:

• Для измерения внутренних размеров.
• Для измерения наружных размеров.

Также имеется еще один измерительный элемент прибора, который называется глубиномером. С помощью него можно измерить глубину отверстий и другие размеры.

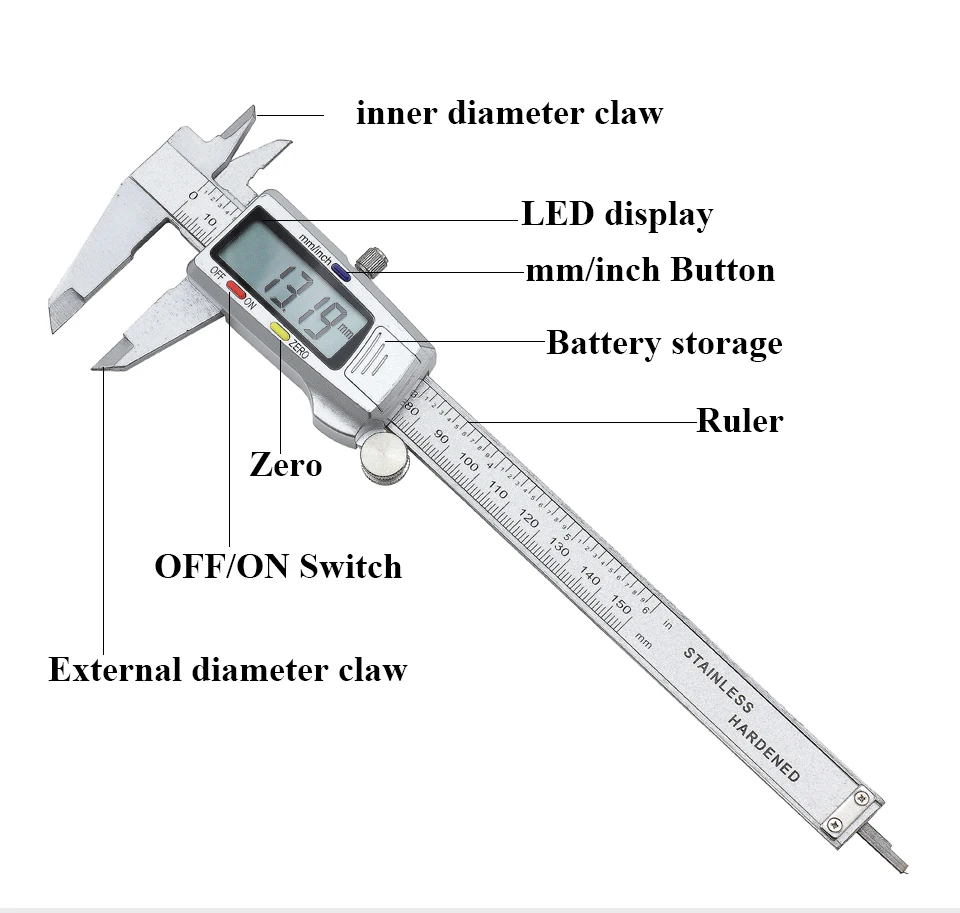

Цифровые штангенциркули устроены аналогичным образом. Однако вместо нониуса применяется цифровая шкала, повышающая удобство применения и точность измерения прибором.

1 — Зажимной винт
2 — Батарейка
3 — Ролик изменения длинны
4 — Обнуление
5 — Вкл/Выкл
6 — Переключение мм/дюймы

Как и все измерительные приборы, цифровые приборы оснащены шкалой с ценой деления 0,01 мм. Допустимой погрешностью считается отклонение результата измерения в меньшую или большую сторону на 10%. В промышленности все измерительные инструменты каждые полгода подвергаются метрологическому контролю.

В торговой сети продаются штангенциркули, упакованные в футляре. При приобретении инструмента рекомендуется осмотреть измерительные губки. Они должны быть ровными, и при их сжатии не должно быть просвета.

Шкала нониуса при сомкнутых губках должна находиться в нулевом положении. Линии отметки делений шкалы по нониусу должны быть нанесены четко. В комплект прибора должен входить паспорт с отметкой о произведенной поверке на точность.

Виды и особенности

Основные виды штангенциркулей:

Существует несколько подвидов различных штангенциркулей в зависимости от размеров, конструктивных особенностей и принципа действия. Ниже рассмотрим основные разновидности таких измерительных приборов.

ШЦ-I Нониусный

Это наиболее простая и популярная модель прибора, которая широко используется в промышленном производстве. Отсчет показаний ведется по шкале нониуса. Его называют «колумбиком» по названию фирмы изготовителя, которая производила инструмент в военное время (Columbus).

Прибором можно измерить внутренние, наружные размеры, глубину. Интервал измерений составляет от 0 до 150 мм. Точность измерений достигает 0,02 мм.

ШЦЦ-I

Эта цифровая модель измерительного инструмента с жидкокристаллическим дисплеем имеет аналогичную конструкцию классического штангенциркуля. Интервал измерений 0-150 мм. Одним из его преимуществ можно назвать более высокую точность показаний при измерении за счет наличия цифрового дисплея.

Удобство использования такого цифрового прибора заключается в том, что в любой точке измерения можно обнулить индикатор. Также легко одной кнопкой можно переключать метрическую систему на дюймовую.

При покупке цифровой модели необходимо обратить внимание на наличие нулевых показаний при сведенных губках, а также при затянутом стопорном винте цифры на дисплее не должны прыгать.

ШЦК-I

В такой конструкции штангенциркуля присутствует поворотный индикатор с круглой шкалой, цена деления которой 0,02 мм. Такими штангенциркулями удобно пользоваться при частых измерениях на производстве. Стрелка индикатора хорошо видна для быстрого контроля результата, не имеет скачков, в отличие от цифровых моделей при этом хорошо видна и не требуется производить вычисления как на нониусных инструментах. Этим прибором особенно удобно пользоваться в отделе технического контроля для замеров аналогичных типовых размеров.

ШЦ-II

Такие линейки используются для измерения внутренних и наружных размеров, а также для работ по разметке деталей перед обработкой. Поэтому на их губках имеются насадки, выполненные из твердого сплава для защиты их от быстрого износа. Интервал измерения серии приборов ШЦ-II находится в пределах 0-250 мм и точностью измерения 0,02 мм.

ШЦ-III и ШЦЦ-III

Большие детали измеряются чаще всего такой моделью инструмента, так как точность измерений у него выше остальных моделей и составляет 0,02 мм для механических приборов, и 0,01 мм для цифровых.

Наибольший размер для измерения составляет 500 мм. Губки в таких моделях направлены вниз, и могут иметь длину до 300 мм. Это дает возможность производить измерения деталей в широких пределах.

Штангенциркули специального назначения

Коротко рассмотрим несколько специализированных моделей штангенциркулей, предназначенных для специальных видов работ. В торговой сети такие приборы появляются довольно редко.

• ШЦЦТ – применяется для замеров труб, его называют трубным штангенциркулем.
• ШЦЦВ — для измерения внутренних размеров, имеет цифровой дисплей.
• ШЦЦН – модель, аналогичная предыдущему прибору, служит для измерения наружных размеров.
• ШЦЦУ — универсальный цифровой измеритель, в комплект входит комплект насадок для труднодоступных измерений: межцентровых расстояний, стенок труб, наружных и внутренних размеров и т.д.
• ШЦЦД – прибор для измерения толщины тормозных дисков и деталей с наличием различных выступов.
• ШЦЦП — штангенциркуль применяется для измерения глубины протектора шин автомобилей.
• ШЦЦМ – штангенциркуль, предназначенный специально для замеров межцентровых расстояний.

Правила пользования штангенциркулем

1. 1. Проверить инструмент. Для этого губки штангенциркуля свести вместе и проверить точность их смыкания на наличие между ними просвета.
   2. Инструмент взять в правую руку, а измеряемую деталь в левую руку.
   3. Для измерения внешнего размера детали, необходимо развести нижние губки инструмента и расположить между ними контролируемую деталь. При этом следует быть осторожным, так как края губок острые, и можно получить травму при неаккуратном обращении с инструментом.
   4. Губки штангенциркуля сжать до соприкосновения с деталью. Если материал изготовления детали имеет мягкую структуру, то сильное сжатие губок приведет к неточности измерения. Поэтому губки необходимо сдавливать осторожно, только до соприкосновения с поверхностью детали. Для передвижения рамки штангенциркуля используют большой палец руки.
   5. Проверить расположение губок относительно детали. Они должны находиться на равном расстоянии от краев детали, наличие перекосов инструмента не допускается.
   6. Зафиксировать винт, предназначенный для зажима подвижной рамки. Это позволяет сохранить положение рамки для точных результатов измерения. Затягивать винт целесообразно большим и указательным пальцем, одновременно этой же рукой удерживать инструмент в одном положении, чтобы не сдвигать его для обеспечения точности измерения.
   7. Отложить деталь в сторону, а зафиксированный штангенциркуль без детали взять для снятия результатов замера.
   8. Этап снятия показаний инструмента является очень важным, так как неточность при измерении может привести к серьезным последствиям на производстве.

Штангенциркуль расположить прямо перед глазами.

1 — Шкала штанги
2 — 21 деление
3 — Шкала нониуса

На рисунке изображен порядок измерения. Слева показаны губки для внешних замеров с измеряемой деталью, а справа изображены шкалы: нониусная и основная. Их деления и определят результат измерения.
— Сначала необходимо подсчитать количество целых миллиметров. Для этого нужно найти на шкале штанги деление, которое находится наиболее близко к нулю нониуса. Это деление указано первой верхней стрелкой красного цвета. В нашем случае эта величина равна 13 мм. Это значение необходимо запомнить, либо записать.
— Далее нужно вычислить доли миллиметра. Для этого на шкале нониуса надо найти деление, совпадающее с делением на шкале штанги. Это деление на рисунке показано второй красной стрелкой.
— Далее необходимо определить номер деления по порядку, для нашего случая получается 21.
— Затем нужно это число умножить на цену деления шкалы нониуса. В нашем примере цена деления 0,01 мм.
— Теперь необходимо подсчитать точную величину измерения, определенного штангенциркулем. Для этого нужно сложить целое число с долями миллиметра. В результате получается 13,21 мм.

1. По окончании работы с инструментом очистить его, ослабить винт, сомкнуть губки и положить в чехол. Если инструмент будет долго храниться, то рекомендуется обработать его антикоррозийным раствором.

При наличии циферблатного или цифрового штангенциркуля процесс измерения становится намного проще, так как рассчитывать ничего не нужно, готовый результат будет виден на дисплее или на циферблате.
