Измерение отверстий

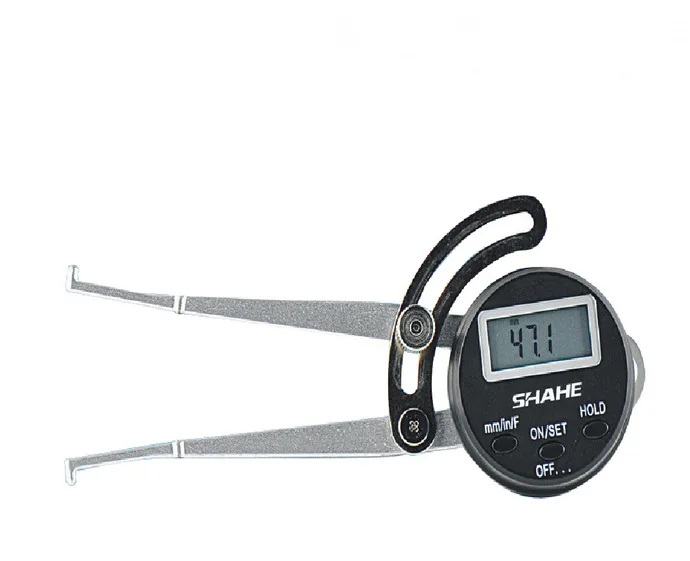

Измерение неточных отверстий производится при помощи обыкновенного или пружинного нутро­мера. Для измерения диаметра отверстия посредством этого инстру­мента вводят его правой рукой в измеряемое отвер­стие. Указательным   пальцем левой руки   прижимают губку одной  из  ножек его к стенке отверстия. Слегка покачивая нутромер, на­щупывают наименьший ра­створ его ножек, при ко­тором губка второй ножки касается   стенки отверстия.

Измерение нутромером диаметра отверстия.

Установив раствор нутромера, определяют ве­личину   его  по измери­тельной линейке. Конец  линейки должен упираться в какую-либо обработанную поверх­ность, например в стенку части суппорта.

Точность измерения диаметра отверстия нутро­мером, учитывая ошибки установки его раствора и отсчета величины этого раствора по линейке, находится обычно в пределах от +0,2 до ±0,5 мм.

Отметим, наконец, что даже такая невысокая точность измере­ния нутромером, возможна лишь

при исправном его состоянии. Для этого необходим уход за нутромером, подобный указанному выше при описании кронциркуля.

Определение величины раствора нутромера по измерительной линейке.

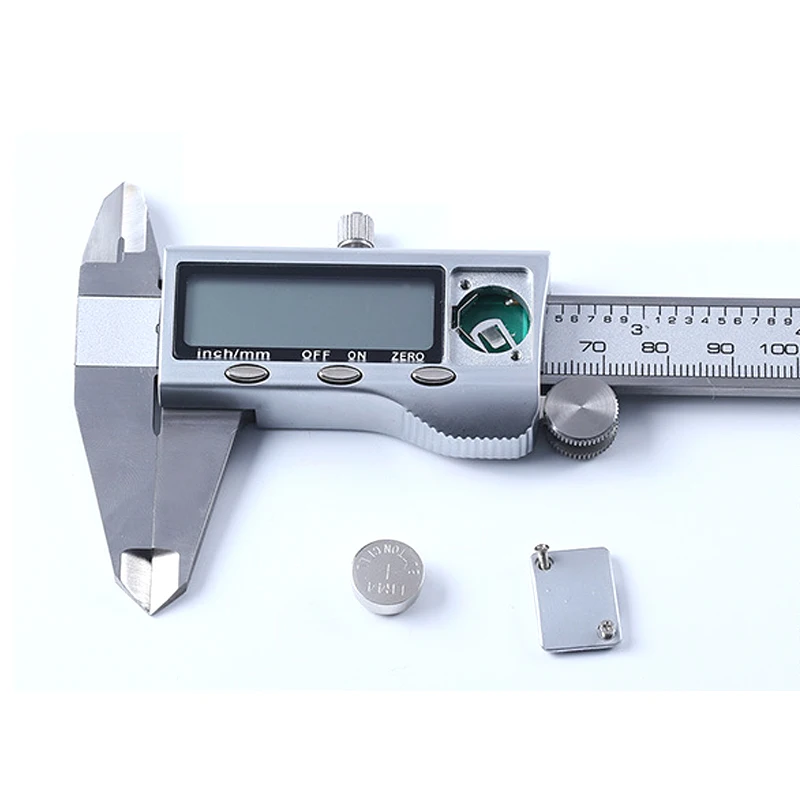

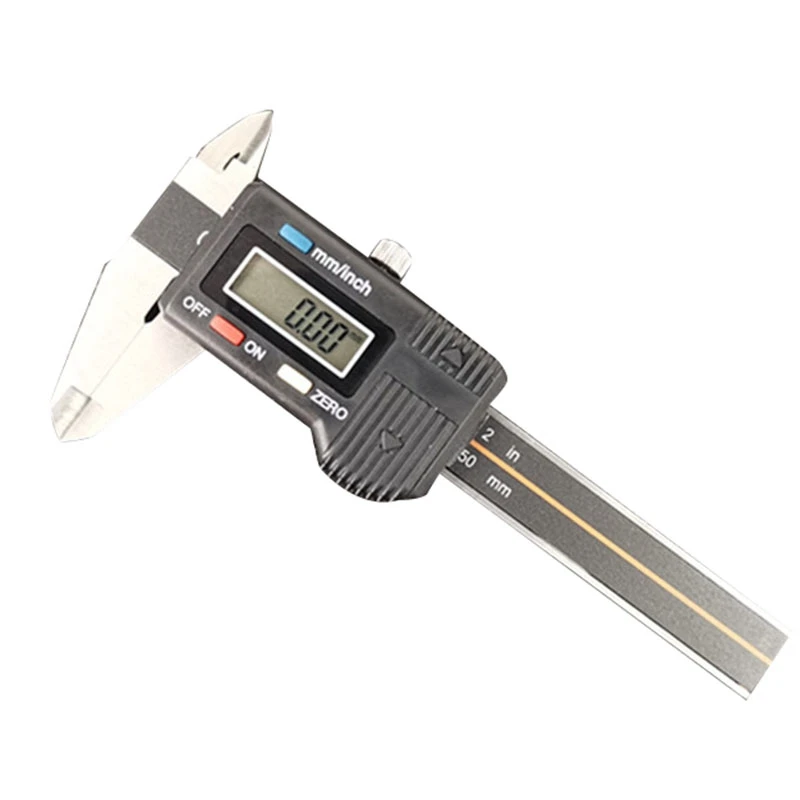

Диаметры более точных отверстий измеряются обыкновенным штангенциркулем, причем используются его острые губки 1 и 2.

Измерение точных отверстий

Измерение точных отверстий диа­метром до 10 мм удобно производить посредством двух клиньев. Диаметр отверстия может быть измерен микрометром, или точным штангенциркулем прямо по клиньям в том месте, где поставлен раз­мер D, или же его можно полу­чить измеряя расстояние. В последнем случае необхо­дима калибровка клиньев, для чего следует произвести ряд измерений соответственных ве­личин D и L, что можно осуществить закладывая клинья в несколько калиброванных колец. Очевидно, что чем меньше угол наклона клиньев, тем точнее может быть измерен с их помощью диаметр отверстия.

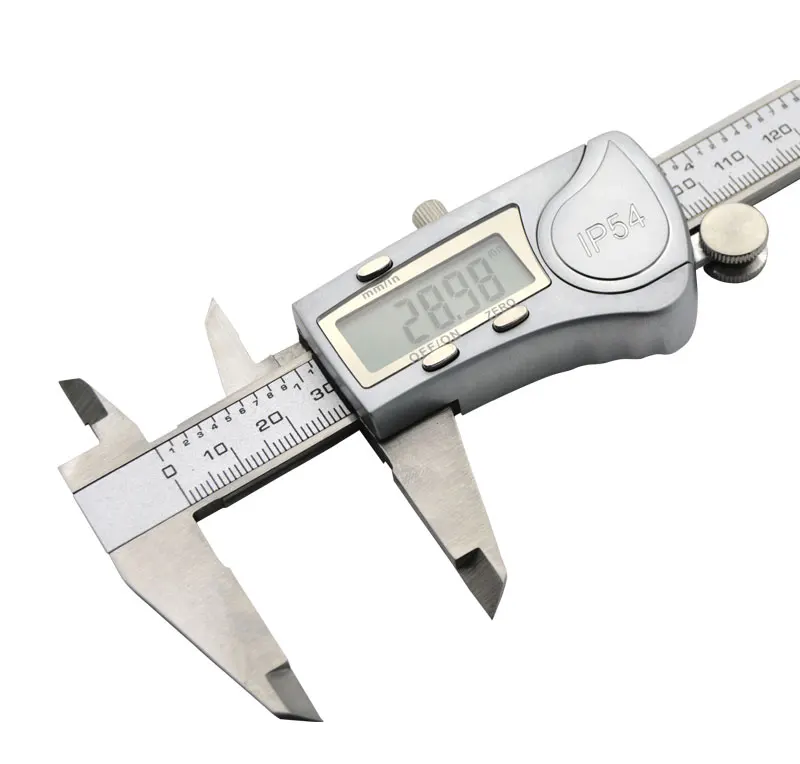

Измерение диаметра отверстия обыкновенным штангенциркулем.

Однако од­новременно с уменьшением угла клиньев становится меньше область диаметров, покрываемая данной парой клиньев. Наиболее удобным, с практической точки зрения, является уклон клиньев 1:5. Клинья должны быть изгото­влены из инструментальной стали и закалены. Применение таких клиньев ограничивается измере­нием сквозных отверстий в деталях  небольшой длины.

Клинья для измерения точных отверстий.

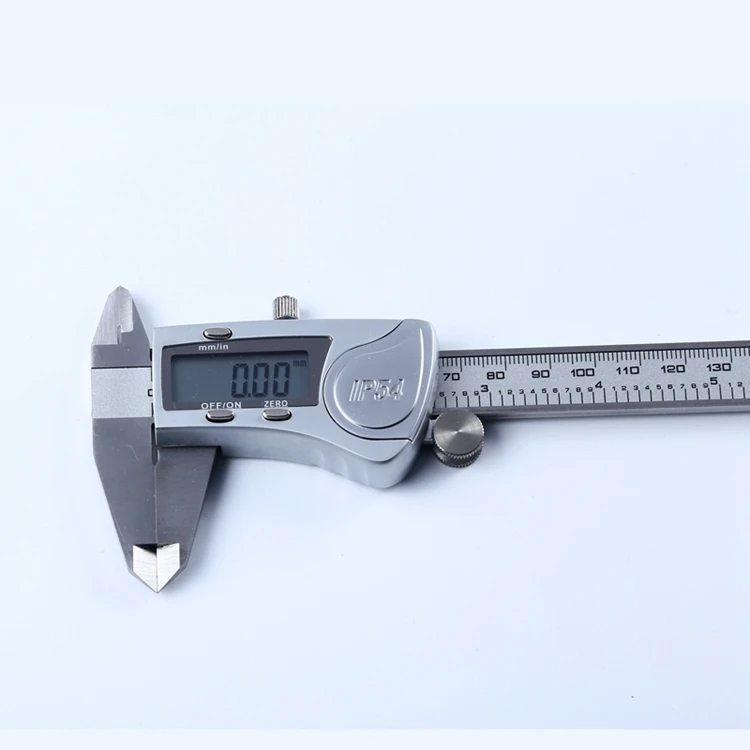

Отверстия, диаметр которых превышает 10 мм, можно измерять точным штангенциркулем, используя для этого закругленные наружные боковые поверхности его губок. Для определения диаметра измеряемого отверстия к показанию штангенциркуля, прочитан­ному обычным способом, необходимо прибавлять общую длину его плотно сдвинутых губок. Длина эта (обычно 10

мм) указывается на штангенциркуле. Тем не менее, однако, во избежание ошибки перед измерением отверстия рассматриваемым способом следует предва­рительно измерить общую длину губок штангенциркуля, например микрометром. Отметим в заключение, что при помощи штангенцир­куля можно измерять диаметр только части отверстия, расположен­ной у торца детали, и нельзя проверить его цилиндричность (от­сутствие конуса), что во многих случаях является совершенно необ­ходимым.

Измерение точных отверстий можно производить также при помощи микрометрических штихмасов. Микрометрический штихмас состоит из стебля 2, имеющего на одном конце наконечник

1 со сферической измерительной поверхностью и движущегося в стебле микрометрического винта со второй сферической измери­тельной поверхностью 4. Перемещение винта, соответствующее его полным оборотам, отсчитывается по шкале стебля, а пере­мещение, соответствующее частям оборота, по шкале барабана 3, связанного с микрометрическим винтом.

Для увеличения пределов измерения микрометрического штихмаса к концу стебля могут присоединяться измерительные стержни различной длины, оканчивающиеся сферическими из­мерительными поверхностями.

Штихмас (а) и дополнительный измерительный стержень(б).

Рассматриваемый штихмас имеет такой же микрометрический винт, как и микрометр для наружных измерений и поэтому с его помощью можно производить измерения с точностью до + 0,01 мм

. Отсчет по микрометрическому штихмасу производится точно так же, при пользовании обыкновенным микрометром.

Предельные калибры-пробки (а) и предельные штихмасы (б).



Измеряя отверстия штихмасом, необходимо тщательно следить за тем, чтобы он был установлен точно перпендикулярно к оси из­меряемого отверстия. Для этого следует опереть один конец штихмаса на поверхность отверстия, а другой перемещать в диаметральной плоскости его, нащупывая наименьший размер, подобно тому, как это делается при измерении диаметров отверстий нутромером. Для проверки диаметров точных отверстий используются разнообразные предельные калибры-пробки и предельные штихмасы. Отверстия сравнительно небольших диаметров проверяются предель­ными калибрами-пробками, подобными показанной на рисунке (б). При проверке отверстий больших диаметров пользуются так назы­ваемыми неполными предельными калибрами (

а) или пре­дельными штихмасами (б). Один из инструментов каждого из этих типов является проходным, а другой не проходным.

Измерение глубоких отверстий

Общеупотребительными инстру­ментами (кронциркулем и штангенциркулем) можно измерить только входную часть отверстия, что в рассматриваемом случае недостаточно.  Поэтому измерение глубоких отвер­стий производится специальными ин­струментами.

Инструменты для измерения глубоких отверстий.

При измерении отверстий небольших диаметров можно пользо­ваться инструментом, показанным на рисунке (а). Он состоит из трубки 5, в утолщенной левой части которой расположены три ша­рика  2. Внутри трубки 3 находится конический стержень 1, на пра­вой цилиндрической части которого нанесены деления. На правом конце трубки 3

имеется вырез 4 с такими же фасками, какие имеются у обыкновенного штангенциркуля. На одной из этих фасок есть ну­левой штрих.

Вкладывая инструмент в измеряемое отверстие, сначала ото­двигают стержень 1 вправо настолько, чтобы шарики сблизились и головная часть инструмента могла войти в отверстие. После этого вдвигают стержень и делают отсчет по его шкале.

При сравнительно больших (свыше 60 мм) диаметрах отверстий пользуются специальными микрометрами (б). Такой ми­крометр имеет три измерительных стержня 5 со сферическими концами, причем каждый стержень может двигаться в трубчатой ножке 6, ввинченной в корпус микрометра. Под действием кониче­ского валика, расположенного внутри корпуса 7 микрометра, все стержни 5 могут иметь перемещение в радиальном направлении. Правый конец этого валика снабжен микрометриче­ской резьбой и продольные перемещения его отсчитываются по шкале

8, как у обыкновенного микрометра.{jcomments on}

Нутромер для измерения диаметра цилиндра:фото,выбор,проведение измерений

1. Какими видами нутромеров можно измерить диаметр цилиндра?
2. Подбор нутромера для измерения диаметра цилиндра
3. Как пользоваться нутромером – принцип проведения измерения диаметра цилиндра
4. Видео

Нутромер является измерительным инструментом, который предназначается для получения данных о расстоянии между двумя поверхностями, а также определения внутреннего диаметра различных деталей. В среднем, точность измерения этим прибором составляет 0,01 мм. Нутромер для измерения диаметра цилиндра состоит из сменных калиберных стержней, которые являются удлинителями и головки. Сама головка состоит из следующих частей:

• Сменный наконечник;
• Стопорное устройство;
• Стебель;
• Колпачок;
• Барабан;
• Микрометрический винт

фото:устройство нутромера

Благодаря наличию сменных наконечников можно увеличить предел измерений. Для тех приборов, у которых точность измерения составляет 0,01 мм, актуальным ГОСТом является 868-82, а для устройств с ценой деления 0,001 или 0,002 мм – 9244-75.

Преимущества нутромеров состоят в достаточно высокой точности измерения, как для частной, так и для производственной сфере. Стоимость прибора также не высока. Главное, что здесь сохраняются преимущества всех механических устройств, куда относится долговечность работы. В то же время за ними требуется специальный уход и особые условия хранения. При поломке зачастую ремонт очень сложен и выходит легче заменить прибор на новый, чем отремонтировать. При некоторых измерениях на мягких частях могут оставаться деформации, если было сильное нажатие. Если речь идет об измерении цилиндров, то возникают сложности в местах, где имеются окна.

Какими видами нутромеров можно измерить диаметр цилиндра?

Нутромеры зачастую используется для измерения диаметра цилиндра. Для этой операции не подходят микрометры, так что специалисты используют эти разновидности устройств. Измерение цилиндров нутромером производится в двух перпендикулярных плоскостях и четырех поясах. Для этого подходят самые популярные разновидности нутромеров.

Индикаторный тип устройства подходит больше для тех цилиндров, диаметр которых является относительно небольшим. Они могут работать с размерами от 6 мм и больше. Он легко в использовании, но использует относительный метод измерения, так что у прибора имеются две шкалы. Несмотря на то, что он может работать с маленькими величинами, погрешность у него является более высокой, чем у другого типа этих устройств.

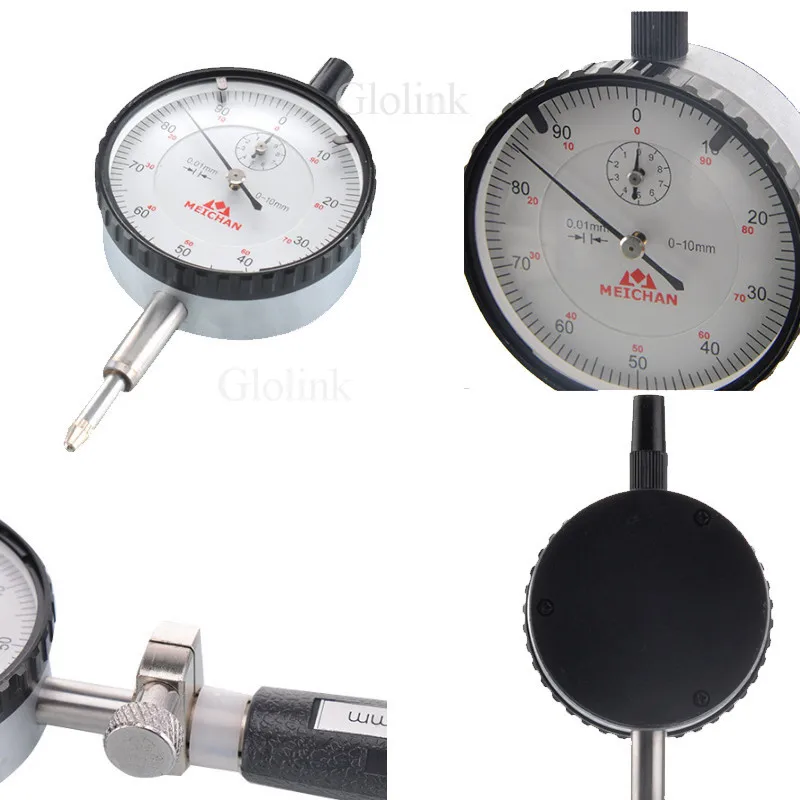

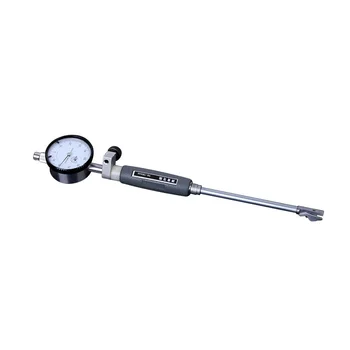

фото:нутромер индикаторный для измерения диаметра цилиндра

Микрометрический нутромер использует абсолютный способ измерения, что при той же цене деления, что и у индикаторного типа дает значительно меньшую погрешность. Предел измерений здесь лежит в диапазоне от 50 до 4000 мм, что зависит от конкретной модели. Люди нередко используют два прибора, чтобы получить более точные данные.

Подбор нутромера для измерения диаметра цилиндра

Чтобы измерить цилиндр нутромером, требуется правильно подобрать само устройство. От этого будет напрямую зависеть точность результата, а также удобство использования. В первую очередь следует определиться с подходящими размерами, так как у микрометрического и индикаторного типа слишком большой разброс по минимальному пределу. Если нужно работать с деталями диаметром до 5 см, то подойдет индикаторный нутромер, если более – микрометрический.

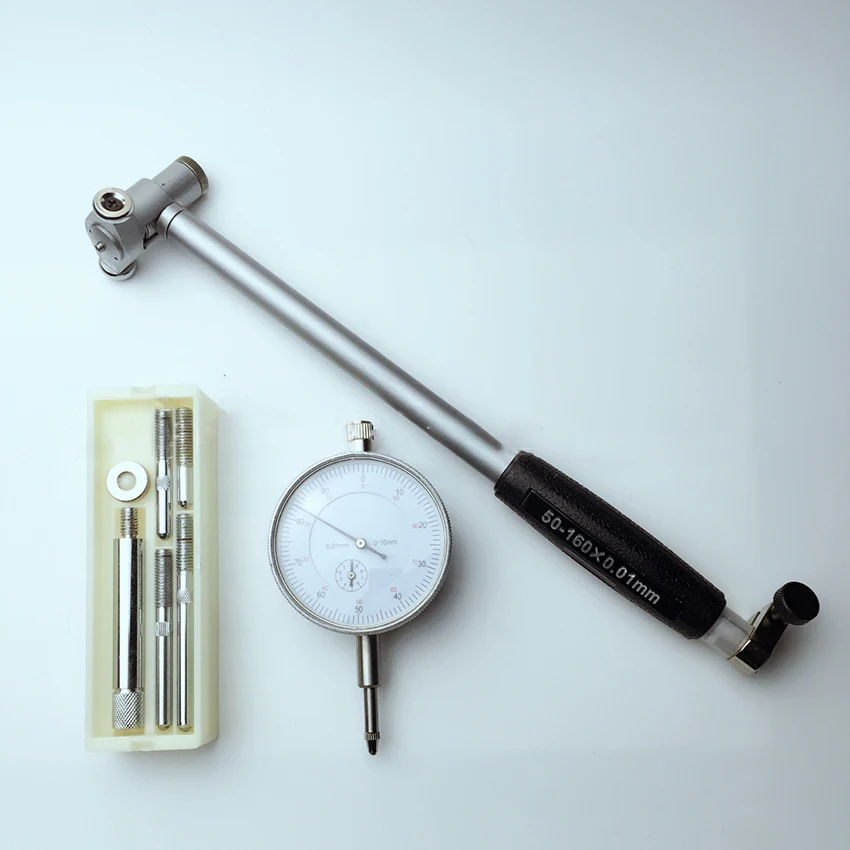

Далее уже нужно определяться с тем, какие сменные калиберные стержни должны идти в наборе. Они расширяют и сужают рабочий диапазон прибора, так что для получения правильных данных нужно иметь широкий запас сменных частей. Чем выше класс точности, тем меньше погрешность, так что современные высокоточные устройства позволяют получить максимально точные данные для дальнейшей работы.

Естественно, что прибор должен пройти поверку, не иметь повреждений и соответствовать принятым ГОСТам. Если есть возможность, то специалисты проводят измерение несколькими приборами одновременно.

Как пользоваться нутромером – принцип проведения измерения диаметра цилиндра

Перед тем как использовать нутромер для цилиндров, необходимо убедиться, что все его стрелки находятся в нулевой позиции. Если этого нет, то их можно отрегулировать при помощи специальных винтов, отвечающих за положение стрелок. Сложность измерения цилиндра заключается в том, что не всегда можно зафиксировать прибор, чтобы он ровно стоял и точно соответствовал требуемой горизонтали.

фото:измерения диаметра цилиндра нутромером

Деталь измеряется минимум в четырех различных местах, желательно, с одинаковой удаленностью друг от друга. Это помогает определить конусность изделия и внутренние деформации. Еще одной сложностью является невозможность измерения диаметра в тех местах, где находятся окна цилиндра. Когда инструмент доходит до них, то он попросту проваливается внутрь. В четырехтактных моторах, где в цилиндрах нет окон, таких проблем не возникает и нутромер может выполнить все необходимые функции. В ином же случае может потребоваться применение дополнительных измерительных приборов. Также можно измерять размеры в непосредственной близости от окон.

Светодиодная продукция с доставкой по Украине по самым низким ценам представлена на http://www. led-world.com.ua/. Обращайтесь!

Нутромер для измерения диаметра цилиндра:Видео

• Нутромер индикаторный НИ 50-100

• Угломер универсальный

• Нутромер электронный

Поделитесь информацией с друзьями в социальных сетях

6 из 6. Оценок: 556.

Внешний/внутренний диаметр | Выбор измерительного датчика

• Толщина/Ширина
• Высота / Высота шага
• Внешний / внутренний диаметр
• Ход и позиционирование
• Биение/вибрация
• Отклонение и децентрация
• Форма/профиль
• 3D-контроль

• Выбор измерительного датчика
• Внешний/внутренний диаметр

Измерения внешнего диаметра можно выполнять в одном месте, по нескольким осям или по площади, чтобы понять овальность и мин. /макс. наружный диаметр. Точно так же существуют различные уровни контроля внутреннего диаметра. Вы можете просмотреть наиболее распространенные методы измерения OD и ID ниже или запросить консультацию у местного эксперта по измерениям.

Посмотреть каталог

Сквозная балка

Измерение наружного диаметра проволоки после волочения

Подробнее

Перекладина

Измерение диаметра отверстия после пресса

Подробнее

С помощью зеркала

Измерение внутреннего диаметра трубы

Подробнее

Контакты

Измерение наружного диаметра вала

Подробнее

Сквозной луч

Измерение наружного диаметра катетера

Подробнее

Сквозная балка

Измерение наружного диаметра сжимаемого материала

Подробнее

Сквозной луч

Минимальный и максимальный наружный диаметр пузырька

Подробнее

Сквозной луч

Измерение диаметра горлышка бутылки (на высокой скорости)

Подробнее

Микрометры

Thrubeam позволяют проводить высокоскоростные измерения наружного диаметра проволоки, не подвергаясь воздействию вибрации.

Высокоскоростной оптический микрометр

Серия LS-9000

• Посмотреть каталог
• Цена

Датчики 2D с траверсой могут измерять диаметр отверстия после штамповки в линию.

Телецентрическая измерительная система

Серия TM-X5000

• Посмотреть каталог
• Цена

С небольшими сенсорными головками и креплением к зеркалу конфокальные сенсоры могут обеспечить точное измерение внутреннего диаметра трубы.

Конфокальный датчик перемещения

Серия CL-3000

• Посмотреть каталог
• Цена

Проверьте наружный диаметр обрабатываемых деталей без воздействия масла или других поверхностных загрязнений.

Высокоточный цифровой контактный датчик

Серия GT2

• Посмотреть каталог
• Цена

Телецентрическая измерительная система использует двухмерные изображения силуэта цели для измерения диаметра. Смещение или наклон цели автоматически корректируются, что упрощает получение точных измерений без идеальной фиксации.

Телецентрическая измерительная система

Серия TM-X5000

• Посмотреть каталог
• Цена

Сжимаемые или шероховатые поверхности можно точно измерить с помощью двумерного изображения, созданного телецентрической измерительной системой. Внедрение бесконтактного измерения устраняет ошибки, связанные с деформацией детали, а любое изменение диаметра из-за текстуры поверхности может быть усреднено для стабилизации результатов.

Телецентрическая измерительная система

Серия TM-X5000

• Посмотреть каталог
• Цена

Использование систем измерения 2D позволяет измерять минимальный и максимальный диаметр цели по одному захваченному изображению. Серия TM-X работает, захватывая силуэт цели с помощью телецентрической оптической системы, поэтому она может точно измерять объекты из любого материала (включая прозрачные пузырьки).

Телецентрическая измерительная система

Серия TM-X5000

• Посмотреть каталог
• Цена

При времени экспозиции всего 100 мкс система телецентрических измерений может получать четкие изображения целей, движущихся с высокой скоростью. Это делает его идеальным решением для точного измерения диаметра на линии.

Телецентрическая измерительная система

Серия TM-X5000

• Посмотреть каталог
• Цена

Как измерить внутренний диаметр

••• Zedcor Wholly Owned/PhotoObjects.net/Getty Images

Обновлено 25 апреля 2017 г.

Автор: Freddie Silver

Диаметр круга – это длина прямой линии от одного края круга до противоположного. край, через центральную точку окружности. Диаметр всегда является самой длинной линией, которую можно провести из стороны в сторону. Когда нарисованы два круга с меньшим кругом внутри большего, внутренний диаметр равен диаметру меньшего круга. Внутренний диаметр металлической трубы или других видов труб представляет собой расстояние от одного внутреннего края до противоположного внутреннего края, пересекающего центральную точку. Эта математическая концепция имеет множество практических применений для домашнего мастера.

Нарисуйте круг на листе бумаги с помощью карандаша и циркуля, чтобы попрактиковаться в измерении внутреннего диаметра двухмерного круга. Обведите круг толстым черным маркером. Проведите карандашом прямую линию через центральную точку круга, начиная с внутреннего края черной линии на круге и заканчивая на противоположном крае круга на внутреннем крае толстой черной линии. Обратите внимание, что этот диаметр является самой длинной линией, которую можно провести через окружность.

Совместите точку “0” линейки с точкой на краю круга, которая пересекается с прямой линией. Проверьте длину линии, исследуя точку на линейке, которая касается точки на противоположном краю круга, который встречается с противоположным концом линии, чтобы определить измерение этого внутреннего диаметра.

Совместите точку «0» линейки с одним из краев внутренней части измеряемой трехмерной трубы. Крепко держите этот край одной рукой, слегка поворачивая линейку вверх или вниз по противоположному краю трубки, визуально оценивая, где находится центр внутреннего круга, и чтобы верхний край линейки касался этой точки.

Запишите длину расстояния на линейке от точки «0» до точки, где верхний край линейки касается внутреннего края на противоположной стороне круга.

Поверните линейку немного вверх, примерно на 1 мм. Запишите расстояние от точки «0» на линейке до точки, где линейка касается внутреннего края трубки с другой стороны. Поверните линейку вниз на ту же самую небольшую величину и запишите это новое измерение.

Повторяйте процесс, слегка перемещая линейку вверх и вниз и записывая различные значения длины, как описано в шаге 5, пока не убедитесь, что нашли положение линейки, обеспечивающее максимально возможное измерение от одной стороны круга до Другой. Запишите это измерение, которое представляет собой длину внутреннего диаметра трубы.

Необходимые вещи

• Линейка или рулетка
• Компас
• Ручка или карандаш
• Толстый черный маркер бумага, вызванная тем, что заостренный конец компаса вдавливается в бумагу.

  Вы также можете приобрести штангенциркуль, если будете часто измерять диаметры.

Предупреждения

• Проверьте точность ваших измерений, повторив процесс два или три раза, чтобы убедиться, что они верны, иначе вы рискуете приобрести материалы неподходящего размера.

Статьи по теме

Ссылки

• “Открытый справочник по математике”; диаметр круга; Джон Пейдж; 2009
• «Темы и проекты научной ярмарки Make It Solar Science»; Один метод, чтобы найти центр круга, используя линейку и круг; 2010
• Encyclopedia.com: диаметр; 2011

Советы

• Центральную точку двухмерного круга можно определить, найдя небольшое углубление на бумаге, вызванное прижатием острого конца циркуля к бумаге.
• Вы также можете приобрести штангенциркуль, если будете часто измерять диаметры.

Предупреждения

• Проверьте точность измерения, повторив процесс два или три раза, чтобы убедиться в правильности измерений, иначе вы рискуете приобрести материалы неподходящего размера.

Об авторе

Фредди Сильвер начала писать информационные бюллетени для школьного совета округа Торонто в 1997 году. В сферу ее компетенции входят управление персоналом и профессиональное развитие.
