Измерения микрометром: Как работать микрометром
alexxlab | 22.04.2023 | 0 | Разное
| Лидеры продаж ВИКФотоальбом дефектов основного металла Альбом радиографических снимков Документы
|

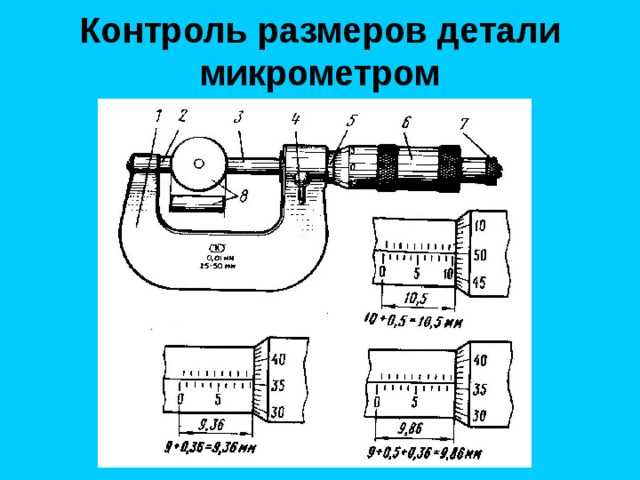

Микрометр Категория: Измерения Микрометр Этот контрольно-измерительный инструмент предназначен для измерения с точностью 0,01 мм длины, ширины, толщины и наружных диаметров обрабатываемых изделий. Микрометр состоит из следующих основных частей: скобы со вставленной в нее пяткой, стебля, микрометрического винта со шпинделем, барабана, трещотки и стопорного кольца. Пятка представляет собой неподвижный цилиндрический стержень с полированной мерительной плоской поверхностью 10 в торцовой части. Стебель сделан в виде трубки, на внешней поверхности которой вдоль оси нанесены черта и миллиметровые и полумиллиметровые деления. Внутри стебля закреплена гайка (трубка с резьбой), в которую ввертывается микрометрический винт. Микрометрический винт представляет собой стержень, у которого различают так называемый шпиндель—гладкую левую часть с полированной мерительной плоской поверхностью 10 с торца. В правой части стержня нарезана точная мелкая резьба с шагом 0,5 мм. Стержень заканчивается небольшим гладким конусом, на который надевается барабан 6, закрепляемый стопорным винтом. Барабан имеет с левой стороны небольшой скос, поверхность которого по окружности разделена на 50 равных делений. При нулевом показании микрометра (когда мерительные поверхности сомкнуты) нулевое деление барабана должно точно совпадать с продольной чертой на стебле, а скошенный край барабана должен совпадать с нулевым делением на стебле. Чтобы при зажиме детали не испортить или не смять измеряемую деталь чрезмерным зажимом винта, на конце барабана помещается специальное приспособление, называемое трещоткой. Трещотка представляет собой головку, при помощи которой вращают барабан, и, выдвигая шпиндель микрометрического винта, прижимают им измеряемую деталь. Когда зажим детали достигнет необходимой силы, трещотка перестает вращать винт и вращается вхолостую (проскальзывает), издавая при этом характерный треск. Для закрепления микрометрического винта в установленном положении имеется стопорное приспособление. Закрепление осуществляется поворотом кольца. При вращении кольца в одну сторону шпиндель заклинивается, а при вращении в другую — освобождается. При измерении микрометром измеряемую деталь помещают между мерительными поверхностями инструмента (пятки и шпинделя) и, вращая трещотку, прижимают деталь шпинделем к пятке. После того как трещотка начнет провертываться и издавать треск, производят отсчет показаний микрометра. Барабан микрометра совершает два совместных движения: одно вокруг своей оси, другое — вдоль оси. Скошенная часть барабана разделена на 50 равных делений, шаг резьбы микрометрического винта равен 0,5 мм. Следовательно, при повороте микрометрического винта на одно деление барабан перемещается в продольном направлении на расстояние, равное 0.5:50=0,01 мм. При одном полном обороте микрометрического винта барабан переместится на 0,5 мм, при двух оборотах винта на 1 мм, при трех оборотах на 1,5 мм и т. д. Отсчет показаний микрометра производится так. Целые миллиметры и полумиллиметры отсчитываются по числу делений на стебле. Сотые доли миллиметра определяются по делению на скошенной части барабана, приходящемуся против продольной черты стебля. Чтобы найти целые миллиметры и их половины, достаточно сосчитать число делений на стебле от нуля до скошенного края барабана. Для отсчета сотых долей миллиметра смотрят, какое деление барабана совпадает с продольной чертой, нанесенной вдоль стебля. Предположим далее, что на стебле скошенным краем барабана открыто 5,5 делений, а с продольной чертой совпадает 21-е деление барабана. В любом микрометре перемещение микрометрического винта ограничено длиной 25 мм, поэтому изготовляют микрометры на размеры от 0 до 25 мм, от 25 до 50 мм, от 50 до 75 мм и т. д. Рис. 1. Измерение микрометром: а — установке микрометра на размер вращением грещотки, б — закрепление шпинделя микрометра зажимным кольцом, в — производство отсчета Ниже приводятся примеры для упражнений по отсчету результатов измерения микрометром. Микрометры используют так же, как проверочные скобы. Для измерения среднего диаметра резьбовых изделий применяются резьбовые микрометры, отличающиеся от обычных тем, что в шпинделе микрометрического винта и пятке имеются отверстия для сменных вставок. Коническую вставку помещают в отверстие шпинделя, а вильчатую — в отверстие пятки. Рис. 2. Измерение резьбы резьбовым микрометром: а — прием измерения, б — положение наконечника микрометра при измерении резьбы Реклама:Читать далее:Микрометрический штихмас
Статьи по теме:
Главная → Справочник → Статьи → Блог → Форум |
Микрометр | Определение, преобразование и факты
- Развлечения и поп-культура
- География и путешествия
- Здоровье и медицина
- Образ жизни и социальные вопросы
- Литература
- Философия и религия
- Политика, право и правительство
- Наука
- Спорт и отдых
- Технология
- Изобразительное искусство
- Всемирная история
- Этот день в истории
- Викторины
- Подкасты
- Словарь
- Биографии
- Резюме
- Популярные вопросы
- Обзор недели
- Инфографика
- Демистификация
- Списки
- #WTFact
- Товарищи
- Галереи изображений
- Прожектор
- Форум
- Один хороший факт
- Развлечения и поп-культура
- География и путешествия
- Здоровье и медицина
- Образ жизни и социальные вопросы
- Литература
- Философия и религия
- Политика, право и правительство
- Наука
- Спорт и отдых
- Технология
- Изобразительное искусство
- Всемирная история
- Britannica Classics
Посмотрите эти ретро-видео из архивов Encyclopedia Britannica. - #WTFact Видео
В #WTFact Britannica делится некоторыми из самых странных фактов, которые мы можем найти. - На этот раз в истории
В этих видеороликах узнайте, что произошло в этом месяце (или любом другом месяце!) в истории. - Demystified Videos
В Demystified у Britannica есть все ответы на ваши животрепещущие вопросы. - Britannica объясняет
В этих видеороликах Britannica объясняет различные темы и отвечает на часто задаваемые вопросы.
- Студенческий портал
Britannica — это главный ресурс для учащихся по ключевым школьным предметам, таким как история, государственное управление, литература и т. д. - Портал COVID-19
Хотя этот глобальный кризис в области здравоохранения продолжает развиваться, может быть полезно обратиться к прошлым пандемиям, чтобы лучше понять, как реагировать сегодня. - 100 женщин
Britannica празднует столетие Девятнадцатой поправки, выделяя суфражисток и политиков, творящих историю. - Britannica Beyond
Мы создали новое место, где вопросы находятся в центре обучения. Вперед, продолжать. Просить. Мы не будем возражать. - Спасение Земли
Британника представляет список дел Земли на 21 век. Узнайте об основных экологических проблемах, стоящих перед нашей планетой, и о том, что с ними можно сделать! - SpaceNext50
Britannica представляет SpaceNext50. От полёта на Луну до управления космосом — мы исследуем широкий спектр тем, которые подпитывают наше любопытство к космосу!
Микрометр – AutoEdu
Микрометр – это точный измерительный прибор для измерения малых расстояний. Наиболее распространенными типами являются наружные, внутренние и глубинные микрометры. Например, внешний микрометр может измерять диаметр штока клапана, внутренний микрометр может измерять диаметр цилиндра двигателя, а глубинный микрометр измеряет зазор поршня под поверхностью блока цилиндров.
Внешний (a), внутренний (b) и глубинный (c) микрометры
Наиболее распространенным типом является внешний микрометр. Корпус микрометра имеет форму подковы. Некоторые микрометры на корпусе имеют пластиковые подушечки для пальцев, чтобы предотвратить передачу тепла металлическому корпусу, что может привести к небольшому расширению металла и повлиять на показания. На одном конце рамы находится наковальня, которая касается одной стороны измеряемой детали. Второй контактной точкой измерения является подвижный шпиндель. Микрометр измеряет расстояние между наковальней и шпинделем так, чтобы оно соответствовало расстоянию измерительной части.
Шпиндель находится над внутренней стороной втулки вместе с наперстком. Когда наперсток вращается, шпиндель перемещается вперед/назад в зависимости от направления вращения наперстка. Измерение читается на гильзе/стволе и наперстке. Гильза неподвижна и имеет на ней линейную маркировку. На гильзе нанесена горизонтальная миллиметровая шкала, а на наперстке – нониусная шкала.
Наперсток обычно имеет либо храповой механизм, либо механизм сцепления, который слегка поворачивается пальцем, что предотвращает чрезмерное затягивание наперстка микрометра при снятии показаний. Микрометр на раме имеет стопорную гайку или стопорный винт, который служит для блокировки наперстка на месте, пока вы считываете показания микрометра.
Внешние части микрометра
Наперсток соединяется со шпинделем с помощью резьбы. Поворот наперстка приводит в движение шпиндель. Микрометр имеет резьбу 0,5 мм, что означает, что для перемещения шпинделя диаметром 1 мм требуется 1 полный оборот барабана. Каждый полный оборот наперстка перемещает шпиндель на 0,5 мм, и требуется 50 оборотов наперстка, чтобы переместить шпиндель на 25 мм.
На горизонтальной шкале имеются отметки. Верхний ряд меток показывает расстояние на миллиметр (1 мм), а нижний ряд показывает полмиллиметра (0,5 мм). Шкала наперстка верньерная и имеет 49знаков, а величина одного деления равна 0,01 мм.
Микрометрические измерительные шкалы
Когда измерительная поверхность покрыта микрометром, сначала считывается верхняя горизонтальная шкала, видимая до наперстка (пример B) 48 мм. Затем проверяется нижняя по горизонтальной шкале и если видна другая нижняя черта, добавляется 0,5 мм, в нашем примере это теперь 48 + 0,5 = 48,5 мм.
