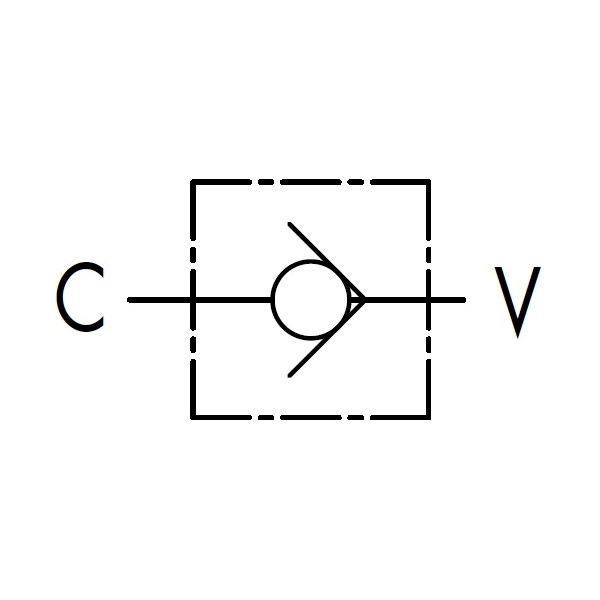

Изображение клапана обратного на схеме: Обратный клапан условное обозначение на схеме

alexxlab | 07.02.2022 | 0 | Разное

Условные обозначения арматуры

Принятое в арматуростроении условное обозначение по таблицам-фигурам состоит из цифр и букв.

  • первые две цифры обозначают тип арматуры (Таблица 1),
  • буквы за ними — материал корпуса (Таблица 2),
  • одна или две цифры после букв — номер модели (конструктивные особенности изделия),
  • при при наличие трех цифр: первая из низ обозначает вид привода (Таблица 3), а две следующие — номер модели;
  • последние буквы — материал уплотнительных поверхностей (Таблица 4) или способ нанесения внутреннего покрытия корпуса (Таблица 5).

В отдельных случаях после букв, обозначающих материал уплотнительных поверхностей, добавляют цифру, которая обозначает вариант исполнения данного изделия или изготовление его из другого материала. Изделие без вставных или наплавленных колец, то есть с уплотнительными поверхностями, выполнеными непосредственно на корпусе или затворе, обозначается буквами «бк» (без колец). Схема условного обозначения клапанов

Пример: 14нж917ст0  14 — Тип арматуры Клапан запорный (Таблица 1) нж — Материал корпуса нержавеющая сталь (Таблица 2) 9 — Тип привода электропривод, без числа ручной (Таблица 3) 17 – Номер модели ст — Материал уплотнения в затворе стеллит, наплавка (Таблица 4) — номер рисунка исполнения для клапанов с наплавкой Таблица 1

Тип арматурыУсловное обозначение
Кран (приборно-спускной)10
Кран (для трубопровода)11
Запорное устройство указателя уровня12
Клапан запорный13, 14, 15
Клапан отсечной22, 24
Клапан обратный (подъемный или приемный с сеткой) 16
Клапан предохранительный17

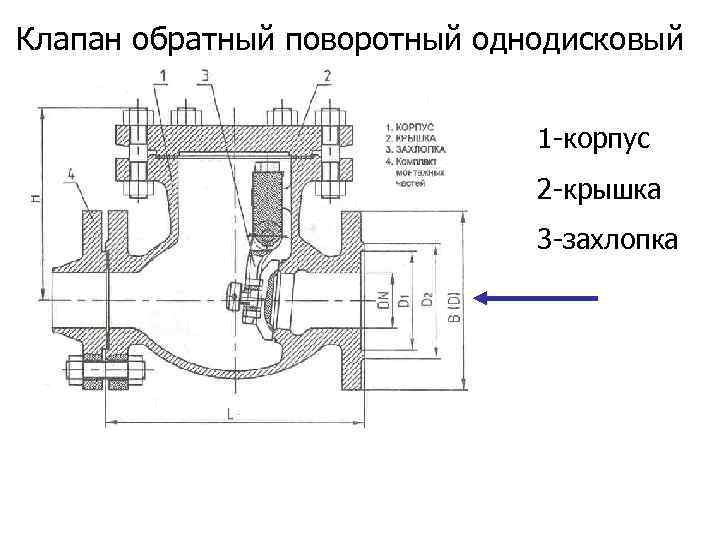

Затвор обратный (клапан обратный поворотный), клапан герметический19
Клапан перепускной20
Регулятор давления18, 21
Клапан распределительный23
Клапан регулирующий25, 26
Клапан смесительный27
Задвижка30, 31
Затвор поворотный дисковый32
Задвижка шланговая33
Элеватор40
Конденсатоотводчик45

Таблица 2

Материал корпусаУсловное обозначение
Углеродистая стальс
Легированная стальлс
Коррозионностойкая (нержавеющая) стальнж
Серый чугунч
Ковкий чугункч
Высокопрочный чугунвч
Латунь, бронзаБ
Алюминийа
Монель-металлмн
Пластмассы (кроме винилпласта)п
Винилпластвп
Фарфорк
Титановый сплавтн
Стекло
ск

Таблица 3

ПриводУсловное обозначение
Под дистанционное управление0
Механический с червячной передачей3
То же с цилиндрической зубчатой передачей4
То же с конической передачей5
Пневматический6
Гидравлический7
Пневмогидравлический6 (7)
Электромагнитный8
Электрический9

Таблица 4

Материал уплотнительных поверхностей
Условное обозначение
Латунь, бронзабр
Монель-металлмн
Коррозионностойкая (нержавеющая) стальнж
Нитрированная стальнт
Баббитбт
Стеллитст
Сормайтср
Эбонитэ
Резинар
Пластмассы (кроме винилпласта)п
Винилпластвп
Фторопластфт

Таблица 5

Способ внутреннего покрытияУсловное обозначение
Гуммированиегм
Эмалированиеэм
Свинцеваниесв
Футерование пластмассойп
Футерование наиритомн

Обратные клапаны в Санкт-Петербурге: шаровые и фланцевые



 Поможем выбрать нужное изделие из широкого ассортимента обратных затворов и клапанов (DN 6-5000, PN 2. 5-700). Для заказа и консультаций звоните по номеру +7 (812) 339-00-12 или нажмите на кнопку и оформите заявку онлайн.

Заказать со скидкой

Что это такое?

 Обратный клапан – это разновидность трубопроводной арматуры, предназначенной пропускать поток среды только в одном направлении, при этом предотвращать её движение в обратном.



   Клапан срабатывает автоматически и защищает задвижки, насосы, трубопроводы. Установка производится на горизонтальных участках трубопровода, сохраняя направление потока неизменным. Ограничивает вытекание вещества из системы в обратном направлении, если происходит поломка на каком-то из участков.



 Принцип действия прост. Когда движение среды через клапан отсутствует, золотник в нем закрыт, т.е. затвор находится в седле корпуса. Как только поток начинает двигаться, проход через седло открывается. Если поток меняет свое направление, затвор возвращается в свое начальное положение, а давление, возникшее с противоположной стороны, фиксирует золотник, не давая таким образом пройти ему в обратную сторону.



  В режиме стабильной эксплуатации, когда объединяют нескольких напорных линий насосов в одну, устанавливают один или несколько обратных клапанов и они защищают насосы от избыточного давления.



 Также они используется в аварийных ситуациях, когда происходит снижение давления в любом участке трубопровода и возникает обратный ход среды, опасный для стабильного функционирования запорной арматуры и прочего оборудования.

Фотографии клапанов обратных

   Нажмите на нужную фотографию для просмотра в увеличенном режиме с описанием.

To play, press and hold the enter key. To stop, release the enter key.

Закажите со склада в Санкт-Петербурге



     Компания «Фитинг&Пайп» поставляет продукцию следующих видов:

  • Клапан обратный фланцевый. Используется для избегания в трубопроводах обратного тока рабочей среды и гидроударов. По своей конструкции они бывают: подъемными, поворотными, пружинными. Фланцевый способ монтажа  для горизонтальных и вертикальных трубопроводов. Поток среды направляется под диск захлопки и указан стрелкой на корпусе;

  • Клапан обратный шаровый. Применение – перекрытие обратного потока среды. Работают в системах канализации, при транспортировке сточных вод, технической горячей и холодной воды, других жидкостей (рН = 4-8). Могут использоваться в различных областях промышленности на горизонтальных и вертикальных потоках;

  • Клапан обратный одностворчатый. Принадлежит к типу арматуры, которая предотвращает ход среды в противоположном направлении. Чаще всего средой для них служат вода или антифризы. Применяется для питьевого водоснабжения, оборотного водоснабжения, водяного пожаротушения, теплоснабжения, холодоснабжения;

  • Клапан обратный двухстворчатый межфланцевый. Является арматурой прямого действия, необходимой для перекрывания обратного хода рабочего потока. От прочих защитных устройств отличается тем, что когда происходит повышение давления в трубопроводе, то поток полностью перекрывается, если возникшие условия недопустимы для работы.

    Абсолютно герметичен. Исключает вероятность возникновения гидравлических ударов. Применяется  при использовании в системах жидкости, пара или газа и других нейтральных сред. Горизонтальный или вертикальный способ монтажа. Движение потока должно быть направлено на диск клапана и совпадать с направлением на корпусе.



   У нас вы можете приобрести обратные клапаны и другие виды запорной арматуры таких мировых брендов как Hawle, AVK, Jafar, Saint-Gobain, Dendor,VAG, TALIS и другие. Для получения информации о ценах пройдите по ссылке на страницу прайс-лист.



  Введите в форме заказа свои контактные данные. Дежурный специалист свяжется с вами с вами в ближайшее время. Мы уточним ваши требования, проконсультируем в отношении комплектации. Заказ можно оформить в любое удобное для вас время.

 Для заказа и консультаций по телефону звоните нам в рабочее время  +7(812) 339 00 12

   При заказе через сайт дополнительная скидка для новых клиентов составит 5%.



Для постоянных клиентов действуют скидки и условия установленные персональным менеджером.

Вводя свои контакты в данной форме, вы даете соглашение на обработку персональных данных.    читать текст соглашения

Запорная Арматура

На Главную

Анимация обратного клапана | KYPipe

Функция анимации обратного клапана позволяет пользователям видеть зависящее от времени отображение положения обратного клапана для любого насоса в модели. Дополнительные выходные данные включают расход, давление и скорость насоса.

Пользователи могут выбирать из трех различных типов обратных клапанов; качающиеся, межфланцевые и осевые. Положение обратного клапана отображается графически, в числовом виде и на рисунках в окне анимации. Таким образом, пользователи могут видеть открытие и закрытие обратного клапана в режиме реального времени.

Вот графические выходные данные функции; см. ниже дополнительные выходы (числовые и графические):

Это окно анимации обратного клапана. Ниже представлено видео с описанием этой функции, а также пояснения к различным графикам и анимациям:

 1. Окно анимации обратного клапана (CV полностью открыт)

Положение обратного клапана показано графически на схеме насоса, численно и графически. Положение обратного клапана 1,0 полностью открыто, а положение 0,0 полностью закрыто.

 2. Положение обратного клапана

Расходы на входе и выходе отображаются графически, в числовом виде и в виде анимации с помощью векторных стрелок на входной (всасывающей) и выходной (напорной) трубах насоса для различения прямого, нулевого или обратного потоков . Условные знаки для потоков: (+) для потоков, выходящих из устройства, и (-) для потоков, направляющихся к устройству: поток на входе на изображении ниже отрицательный, а поток на выходе положительный, что означает, что движутся как входной, так и выходной потоки. одинаковом направлении (слева направо, по ходу вращения насоса).

 3. Расход насоса (вход/выход)

Эта функция также отображает давление на входе и выходе в графическом, численном виде и с помощью игольчатых манометров, которые отображают диапазон давления на входе и выходе от кавитации до максимального давления для моделирования .

 4. Давление насоса (вход/выход)

Отображение воды (или другой жидкости, для пользователей, моделирующих несжимаемую жидкость, кроме воды) во впускном и выпускном патрубках меняется и показывает три состояния:

  1. Вода синего цвета – это вода с давлением выше атмосферного.
  2. Вода синего цвета с белыми пузырьками указывает на воду ниже атмосферного давления, но выше давления кавитации.
  3. Вода белого цвета с голубыми пузырьками свидетельствует о кавитации.

Пользователи могут указать давление кавитации моделирования.

 5. Разделы давления воды (вход/выход)

Эта функция доступна как в KYPipe, так и в Surge. В Surge анимация показывает положение обратного клапана на определенном в модели временном шаге. В KYPipe положение обратного клапана может отображаться для каждого определяемого пользователем временного шага (моделирование расширенного периода или EPS) или случая (моделирование установившегося состояния). В Surge выходные данные коэффициента обратного клапана можно использовать для определения наличия вибрации обратного клапана: дополнительную информацию о вибрации обратного клапана см. в сообщении в блоге доктора Шринивасы Лингиредди о неповторно открывающихся обратных клапанах.

Основы управления гидрораспределителями | Power & Motion

Bang-bang — это термин, часто используемый для описания основных направляющих клапанов. Это относится к тому, как смещаются клапаны — от полностью открытого до полностью закрытого. Обычно это происходит мгновенно, заставляя жидкость быстро ускоряться и замедляться. При определенных условиях это может вызвать гидравлический удар, который звучит как удар молотка по гидравлической системе изнутри. Следовательно, смещение клапана из одного положения в другое может производить звук «хлоп-бах».

Менее неформальный термин для описания этих компонентов — дискретные клапаны. Этот термин относится к тому, как работают клапаны: они переходят из одного дискретного положения в другое, например, выдвигаются, втягиваются и становятся нейтральными. Пропорциональные клапаны, с другой стороны, контролируют направление и скорость. Помимо переключения в отдельные положения, они могут перемещаться в промежуточные положения для управления направлением привода, скоростью, ускорением и замедлением.

Бинарный клапан еще более прост, чем дискретный гидрораспределитель. Как и в цифровой электронике, бинарные вентили работают либо во включенном, либо в выключенном состоянии. В то время как в дискретных клапанах обычно используется золотник для достижения двух, трех или более положений, в дискретных клапанах используется плунжер, тарелка или шар, которые плотно прилегают к седлу. Преимущество этого типа операции заключается в том, что он обеспечивает надежное уплотнение для предотвращения утечки через порт.

Возможно, самым простым из всех направляющих клапанов является обратный клапан , особый тип бинарного клапана. Простые обратные клапаны позволяют жидкости течь в одном направлении, но предотвращают поток жидкости в противоположном направлении. Как и все гидравлические компоненты, гидрораспределители могут быть представлены стандартными символами, опубликованными в ISO 1219. На рис. 1 показано поперечное сечение подпружиненного обратного клапана и его представление в соответствии с ISO 1219.

1. Базовый обратный клапан позволяет жидкости течь в одном направлении, в данном случае снизу вверх. Показаны символ ISO и фотография поперечного сечения подпружиненного обратного клапана. Пружина удерживает жидкость от протекания, пока давление на выходе, действующее на тарелку, не превысит усилие пружины.

Порты и положения

Двумя основными характеристиками при выборе гидрораспределителя являются количество портов для жидкости и количество состояний или положений направления, которые может достичь клапан. Отверстия клапанов обеспечивают проход гидравлической жидкости для протекания к другим компонентам или от них. Количество положений относится к числу различных путей потока, которые может обеспечить клапан.

4-ходовой 3-позиционный золотниковый клапан служит удобной иллюстрацией n (рис. 2) . Один порт получает жидкость под давлением от насоса, а другой направляет жидкость обратно в резервуар. Два других порта обычно называются рабочими портами и направляют жидкость к приводу или от него. В этом случае одно рабочее отверстие направляет жидкость к штоковому концу цилиндра или от него, а другое направляет жидкость к концу крышки или от него.

Клапан, представленный в Рис. 2 , может быть установлен в любое из трех дискретных положений. Как показано, в нейтральном положении все порты заблокированы, поэтому жидкость не течет. Смещение клапана вправо направляет жидкость от насоса к штоку цилиндра, заставляя шток поршня втягиваться. Когда шток поршня втягивается, жидкость с конца крышки цилиндра стекает в резервуар. Смещение клапана влево направляет жидкость от насоса к крышке цилиндра, в результате чего шток поршня выдвигается. При этом жидкость из штоковой части цилиндра поступает в резервуар. Возврат золотника клапана в центральное положение снова блокирует весь поток. (На самом деле между насосом и направляющим клапаном должен быть предусмотрен предохранительный клапан. Здесь он не показан для простоты.)

2. На схеме показана простая схема управления выдвижением и втягиванием цилиндра с использованием 4-ходового 3-позиционного золотникового клапана.

Клапаны золотникового типа широко используются, поскольку их можно устанавливать в два, три и более положения для направления жидкости между различными комбинациями впускных и выпускных отверстий. Они широко используются для управления приводами по направлению, потому что один клапан может производить выдвижение, втягивание и нейтраль. Однако те же самые функции могут выполняться с помощью бинарных клапанов. На рис. 3 показаны четыре нормально закрытых (НЗ) бинарных клапана, сгруппированных в гидравлическую интегральную схему, обеспечивающую те же функции, что и золотниковый клапан, представленный на рис. 2 .

3. Объединение бинарных клапанов в гидравлическую интегральную схему позволяет им выполнять те же функции, что и дискретные золотниковые клапаны, сохраняя при этом преимущества бинарных клапанов.

Однако необходимо различать бинарные гидравлические и электрические переключатели. Когда электрический переключатель замкнут, переключающий элемент позволяет электрическому току течь через переключатель. Когда переключатель разомкнут, электрический путь прерывается, поэтому ток не может течь. Напротив, когда гидравлический клапан открыт, он позволяет жидкости течь. Когда он закрыт, жидкость не может течь, потому что ее путь потока заблокирован.

Когда все клапаны находятся в нейтральном положении, как показано, поток жидкости к насосу, резервуару и приводу и от них блокируется. Активирующий клапан A направляет жидкость под давлением к крышке цилиндра, вызывая выдвижение штока. Одновременно активизирующий клапан D направляет жидкость от штока цилиндра к резервуару. Аналогичным образом, при подаче питания только на клапаны B и C шток втягивается и направляет жидкость из конца крышки цилиндра в резервуар.

Клапаны в рис. 3 расположены так, чтобы соответствовать состоянию золотника с закрытым центром клапана в рис. 2 . Состояние (фиг. 4) с открытым центром может быть достигнуто просто за счет того, что все бинарные клапаны будут нормально открытыми (НО) вместо нормально закрытых. Аналогично, конфигурации с тандемным и поплавковым центром могут быть выполнены с использованием двойных клапанов NO и NC.

4. Выше приведены распространенные схемы центрального золотника для согласования маршрутов жидкости в нейтральном положении с условиями применения.

Эти и другие распространенные конфигурации центрального положения могут быть весьма специализированными, в зависимости от области применения клапана. Большинство производителей предлагают различные конфигурации с центральным положением в качестве стандартных готовых изделий. Хотя подавляющее большинство гидрораспределителей для промышленного применения являются 2- и 3-позиционными, многие клапаны, используемые в мобильном оборудовании, имеют 4-позиционные конфигурации для удовлетворения особых потребностей.

При указании конкретного типа клапана, необходимого для применения, в Северной Америке стало обычной практикой указывать количество портов на клапане как путь, например, 2-ходовой, 3-ходовой или 4-ходовой. . Однако в международных стандартах используется слово порты . Таким образом, то, что известно как 2-ходовой 2-позиционный направляющий клапан в США, на международном уровне называется 2-ходовым 2-позиционным клапаном и может быть сокращено до 2/2. Число перед косой чертой указывает на количество портов, а второе число указывает на количество позиций.

Золотниковые клапаны

Наиболее распространенным золотниковым клапаном является золотниковый клапан ( рис. 5) . Жидкость направляется к рабочим отверстиям или от них по мере того, как золотник скользит между проходами, открывая и закрывая пути потока, в зависимости от положения золотника. Золотниковые клапаны легко адаптируются ко многим различным схемам переключения золотников, что расширяет возможности их использования в самых разных областях применения.

Многие мобильные приложения требуют измерения или регулирования, чтобы оператор мог медленно или плавно ускорять или замедлять нагрузку. В этих случаях золотник может быть модифицирован V-образными пазами, например, так, чтобы небольшое смещение золотника позволяло постепенно увеличивать или уменьшать поток жидкости для постепенного ускорения или замедления движения привода и нагрузки. Этот метод также используется в клапанах для промышленного оборудования. Скошенная или зазубренная кромка на катушке обычно называется 9.0069 функция мягкого переключения .

Разновидностью одно- или многозолотникового клапана является многосекционный клапан, в котором несколько секций золотника и оболочки соединены болтами между входной и выходной секциями для обеспечения управления несколькими путями потока. В дополнение к центральному расположению клапана для оператора, такая группа клапанов уменьшает количество задействованных гидравлических соединений и упрощает герметизацию. Количество клапанов, которые можно сложить таким образом, варьируется от одного производителя к другому.

Приводы клапанов

Приводы клапанов — это детали, которые прилагают усилие для смещения направляющих поток элементов клапана, таких как золотники, тарелки и плунжеры. Последовательность, время и частота переключения клапанов являются ключевыми факторами производительности гидравлической системы. Пока оператор производит достаточное усилие для переключения клапана, разработчик системы может выбрать любого оператора, подходящего для условий и типа управления, при которых система будет работать.

Приводы для направляющих клапанов могут быть механическими, пилотными, электрическими и электронными или их комбинацией. Все типы приводов могут быть установлены на одну и ту же базовую конструкцию клапана. Часто используется обычный ходовой клапан, который позволяет устанавливать на его корпус множество различных приводов.

При использовании механического оператора элемент машины или человек прикладывает усилие к направляющему потоку элементу клапана, чтобы переместить его в другое положение. К ручным операторам относятся рычаги, кнопки на ладони, нажимные кнопки и педали. К чисто механическим операторам относятся кулачки, ролики, рычаги, пружины, штоки и винты. Пружины используются в большинстве направляющих клапанов для удержания направляющего поток элемента в нейтральном положении. Например, в 2-позиционных клапанах пружины удерживают незадействованный клапан в одном положении до тех пор, пока приводное усилие, достаточно большое для сжатия пружины, не сместит клапан. Когда приводное усилие снимается, пружина возвращает клапан в исходное положение. В 3-позиционных клапанах две пружины удерживают незадействованный клапан в его среднем положении до тех пор, пока он не сдвинется с места. Когда приводное усилие снимается, пружины повторно центрируют клапан, что приводит к общей идентификации, клапан с пружинным центрированием. Стопоры представляют собой замки, которые удерживают клапан в его последнем положении после снятия приводного усилия до тех пор, пока не будет приложено более сильное усилие для перемещения клапана в другое положение. Фиксаторы могут затем удерживать это новое положение после того, как приводное усилие снова будет снято.

Механическое управление, вероятно, является наиболее эффективным способом управления промышленным гидравлическим силовым оборудованием. Если клапан должен смещаться только тогда, когда элемент машины находится в определенном положении, оборудование может быть спроектировано так, чтобы элемент машины физически перемещал клапан с помощью механического оператора, когда элемент достигает правильного положения. Такое расположение практически исключает любую возможность ложных или фантомных сигналов от переключения клапана в неподходящий момент.

Однако установка клапанов с механическим приводом на машину требует некоторых особых предосторожностей. Клапан и привод могут подвергаться воздействию влажной или грязной среды, что требует специального уплотнения. Привод, вероятно, будет подвергаться ударным нагрузкам, которые должны быть ограничены во избежание физического повреждения. Соосность клапана с рабочим элементом также важна, поэтому клапан должен быть установлен точно и надежно для обеспечения длительного срока службы.

Клапаны с сервоприводом смещаются жидкостью под давлением (часто около 50 фунтов на кв. дюйм), которая прикладывает усилие к поршню, смещающему направляющие поток элементы клапана. Важным преимуществом пилотного режима является то, что можно развивать большие усилия переключения без ударов и износа, характерных для клапанов с механическим приводом. Клапаны с пилотным управлением могут быть установлены в любом удобном или удаленном месте, куда может подаваться рабочая жидкость. Отсутствие искр и накопления тепла делает пилотные клапаны привлекательными для применения в легковоспламеняющихся или взрывоопасных средах.

Электрический или электронный Работа клапана включает подачу питания на соленоид. Сила, создаваемая плунжером соленоида, смещает направляющий поток элемент клапана. Клапаны с электромагнитным приводом особенно популярны для промышленных машин из-за доступности электроэнергии на промышленных предприятиях. Однако в мобильном оборудовании также широко используются электромагнитные клапаны. Выбор соленоидов переменного или постоянного тока зависит от доступной формы электропитания. Когда-то соленоиды постоянного тока предлагали более длительный срок службы, но усовершенствования конструкции соленоидов переменного тока устранили это преимущество.

Существует практический предел силы, которую могут создавать соленоиды. Это означает, что они не могут напрямую переключать клапаны, требующие больших усилий переключения. Кроме того, клапаны, использующие большие соленоиды, также потребляют значительную электроэнергию, когда клапаны должны оставаться активированными в течение длительных интервалов времени. Накопление тепла также может создавать проблемы в этих ситуациях. Решение состоит в использовании небольших маломощных соленоидов в сочетании с управляющим давлением. Соленоид запускает и останавливает поток пилота, а давление пилота создает большую силу для смещения механизма направления потока клапана 9.0069 (рис. 5) .

5. На этом виде в разрезе золотникового гидрораспределителя имеется пилотный клапан. Когда усилие, необходимое для смещения основного золотника клапана, превышает практический предел соленоида, пилотный клапан использует давление жидкости для смещения основного золотника влево или вправо.

Многие клапаны имеют комбинации этих операторов, так что клапан может переключаться в ответ на более чем один тип сигнала. Например, соленоид клапана 4/3 может перемещать золотник клапана в одном направлении, а пружина переводит его обратно в нейтральное положение, когда прекращается подача электрического сигнала.
