6.01
Насосная станция
Насосная станция – символьный объект водопроводной сети, характеризующийся заданным напором или напорно-расходной характеристикой установленного насоса.

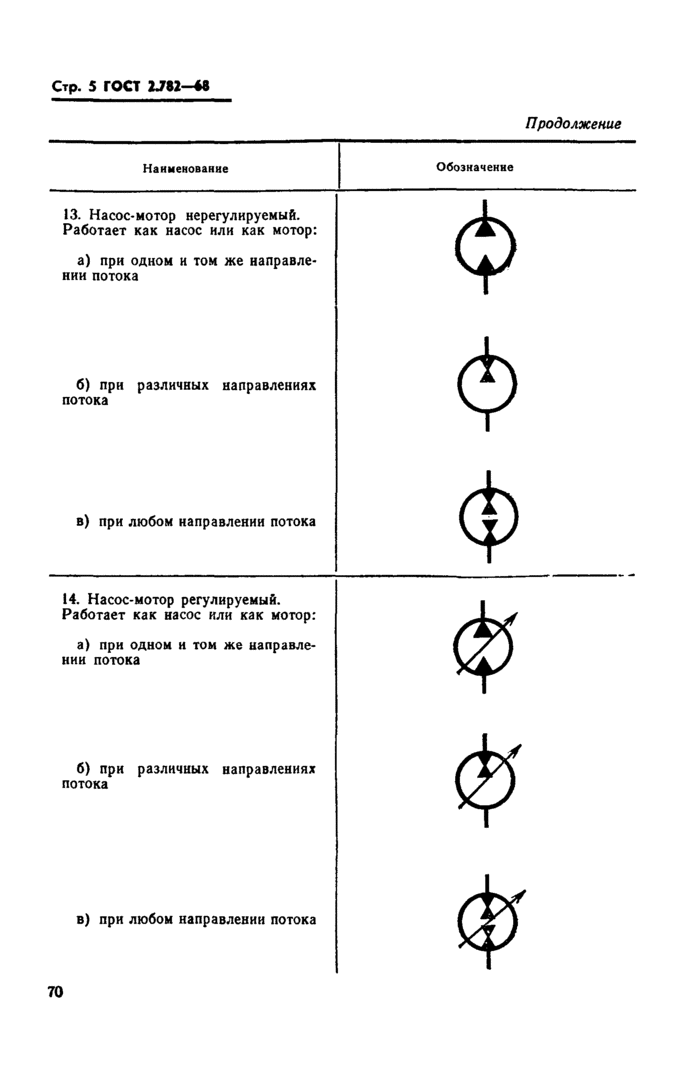

Условное обозначение насосной станции:
включена | |
отключена |
Для задания направления действия насоса направление участков, входящих в него должно
совпадать с направлением работы насоса.
Рисунок 32. Неправильное и правильное изображение насоса
В насосную станцию обязательно должен входить и выходить только один участок, как показано ниже, слева: неправильное изображение насоса, справа – правильное.
Рисунок 33. Слева: неправильное изображение насоса, справа – правильное.
При последовательной установке все насосы необходимо
изобразить на схеме, как показано ниже и в дальнейшем каждому насосу отдельно необходимо будет
задать исходные данные для расчетов.
Если же насосы установлены на станции параллельно, но имеют разные характеристики, то каждый необходимо отображать (Рисунок 34, «Слева: последовательно работающие насосы, справа: параллельно работающие разные марки насосов»). Каждому из этих насосов необходимо задать исходные данные для расчетов, соответствующие ему.
Если же насосы установлены параллельно и имеют одинаковые характеристики, то на схеме их можно обозначить одним объектом, задав количество работающих насосов.
Рисунок 34. Слева: последовательно работающие насосы, справа: параллельно работающие разные марки насосов
На пьезометрическом графике, изображенном на рисунке ниже, видно, как влияет насосная станция на сеть.
Моделировать работу насоса в ZuluHydro можно тремя способами.
Первый способ упрощенный. В этом случае надо задать необходимый напор развиваемый насосом,
и программа определит расход, получающийся в результате расчета.
Второй способ так же является упрощенным. Но в данном варианте надо задать давление, которое держит после себя насос и он будет вести себя как комбинация насоса и регулятора давления.
Третий способ позволяет использовать справочник по насосным характеристикам. В справочнике для насоса можно самим задать его QH характеристику любым количеством точек или воспользоваться уже заданными.
Рисунок 36. Моделирование работы насоса QH характеристикой
Задав хотя бы две точки, определяется парабола с максимумом на оси давлений, по которой расчет и будет определять напор насоса в зависимости от расхода. Следует отметить, что характеристика, задаваемая таким образом, может отличаться от реальной характеристики насоса, но в пределах рабочей области обе характеристики практически совпадают.
Для описания нескольких параллельно работающих насосов достаточно задать их количество и
результирующая характеристика будет определена при расчете автоматически.
Так выглядит окно Справочника насосов:
Рисунок 37. Окно Справочника насосов
Подробнее о справочнике по насосам можно узнать в разделе «Справочник по насосам».
Графический тип объекта — символьный, относится к объектам инженерных сетей и классифицируется как узел.
Уникальный номер (ID) в структуре слоя водопроводной сети — ID 4
Схема центробежного насоса
В этой статье я собираюсь обсудить схему центробежного насоса. Я покажу вам различные центробежные насосы со схемой и поперечным сечением, чтобы показать вам различные внутренние части. Я рассмотрел следующую схему центробежного насоса с деталями.
- Одноступенчатый насос с открытым рабочим колесом
- Одноступенчатый насос с закрытым рабочим колесом
- Многоступенчатый насос
- Одноступенчатый центробежный насос с двойным всасыванием
- Схематический чертеж центробежного насоса
Центробежный насос выпускается в различных исполнениях в соответствии с потребностями конечного пользователя.
Самый простой и часто используемый тип — одноступенчатый. Открытая конструкция рабочего колеса используется, когда жидкости содержат твердые частицы. Если вы хотите узнать о различных типах насосов, ознакомьтесь с предыдущей статьей о типах насосов, используемых на технологическом предприятии.
Одноступенчатый центробежный насос с открытой крыльчаткой Схема
На изображении ниже показан разрез одноступенчатого насоса с открытой крыльчаткой. Это простейшая схема насоса, на которой показаны только основные детали, такие как корпус, рабочее колесо и всасывающие-напорные фланцы.
Схема одноступенчатого насоса с закрытым рабочим колесом
Изображение, показанное здесь, является принципиальной схемой одноступенчатого центробежного насоса с закрытым рабочим колесом. Это типичное поперечное сечение насоса. Вы можете видеть различные отмеченные части.
Тест на центробежный насос. Проверь себя, пройди этот тест
Многоступенчатый насос с закрытым рабочим колесом, поперечное сечение
На изображении, показанном здесь, показан многоступенчатый насос с двумя подшипниками.
Этот тип насоса используется, когда требуется очень высокое давление нагнетания. Каждый этап будет увеличивать давление. Каждое рабочее колесо соединено последовательно, так что нагнетание первой ступени становится всасыванием следующей ступени. Этот насос не подходит для сброса больших объемов.
Одноступенчатый центробежный насос двустороннего всасывания
На этом слайде показан одноступенчатый центробежный насос двустороннего всасывания. Особенностью этого насоса является конструкция корпуса и рабочего колеса. Если вы посмотрите на этот всасывающий фланец, то увидите, что он разделяет жидкость на две половины. Рабочее колесо этого типа насоса сконструировано таким образом, что жидкость может поступать с обеих сторон. На крыльчатке можно увидеть два выходных канала. Он выглядит как две закрытые крыльчатки, соединенные вместе.
Жидкость из рабочего колеса поступает в улитку, которая направляет ее к нагнетательному фланцу.
В этой последней части этой темы я хочу показать вам чертежи реальных насосов, используемых в магазинах и на полях.
Схематический чертеж центробежного насоса
Первый чертеж представляет собой чертеж общего вида насоса. Этот рисунок является собственностью г-на Аугусто Брозоски. Он преподает дизайн 3D-моделей. Вы можете посмотреть его видео на YouTube, чтобы узнать, как рисовать эту модель. Ссылка дана в описании.
На этом схематическом чертеже центробежного насоса показаны пять различных видов насоса. На этом изображении показан поперечный разрез только секции насоса. На этом виде видны внутренние детали насоса, такие как рабочее колесо, проушина рабочего колеса, уплотнение, вал и т. д.
Номер показывает только основные компоненты, такие как корпус насоса, двигатель, муфта, опорная рама и гайка. болты. Вы можете увидеть название детали рядом с каждым номером в таблице, приведенной здесь. Я расскажу вам о каждой из этих частей более подробно в следующих видеороликах о деталях насосов.
Вид в поперечном разрезе, показанный ниже, расскажет вам больше о насосе.
Номер показывает только основные компоненты, такие как насос, двигатель, муфта, опорная рама и болты с гайками. Вы можете увидеть другие отмеченные мною детали, такие как концевой всасывающий патрубок, рабочее колесо, проушину рабочего колеса, вал, сальниковое уплотнение и корпус подшипника.
Второй вид представляет собой вид насоса сверху. На этом виде видны размеры рамы и расстояние от осевой линии нагнетательного сопла.
Третий вид снова вид сбоку, но без поперечного сечения. На этом виде видно возвышение всасывающего патрубка от основания.
Четвертый вид — вид с торца. На этом виде вы можете видеть высоту нагнетательного патрубка.
Последнее представляет собой 3D-вид окончательной модели насоса.
Этот чертеж используется при изготовлении в цеху и на месте для получения насосов различных размеров. Это все о схематическом чертеже центробежного насоса. Если вы хотите узнать больше о насосе, ознакомьтесь с полным курсом на том же сайте. Этот курс содержит более 7 часов контента на помпе.
