Электротехнические чертежи и схемы
Электротехнические чертежи и схемы
ОглавлениеПРЕДИСЛОВИЕВВЕДЕНИЕ Глава первая.  1.1. Процесс разработки и постановки изделий на производство 1.2. Техническое задание 1.3. Чертежи, схемы и текстовые конструкторские документы 1.4. Классификация изделий и обозначение конструкторских документов 1.5. Стадии разработки и комплектность конструкторских документов Глава вторая. ОБЩИЕ ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ 2.2. Шрифты чертежные 2.3. Линии на чертежах и схемах 2.4. Стандартные изображения: виды, разрезы, сечения 2.5. Наглядные изображения на чертежах 2.6. Размеры на чертежах 2.7. Текстовая информация на чертежах Глава третья. ОБЩИЕ ПРАВИЛА ВЫПОЛНЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ ЧЕРТЕЖЕЙ 3.2. Чертежи деталей 3.3. Спецификация и сборочный чертеж 3.4. Групповые и базовые конструкторские документы Глава четвертая. ВЫПОЛНЕНИЕ ЧЕРТЕЖЕЙ РАЗЛИЧНЫХ ВИДОВ ЭЛЕКТРОТЕХНИЧЕСКИХ ИЗДЕЛИЙ 4.1. Чертежи жгутов, кабелей и проводов 4.2. Чертежи изделий с обмотками и магнитопроводами 4.  3. Чертежи печатных плат4.4. Чертежи с применением электромонтажа Глава пятая. ПРАВИЛА ВЫПОЛНЕНИЯ СХЕМ 5.2. Графические обозначения 5.3. Общие правила построения схемы 5.4. Текстовая информация 5.5. Групповой способ оформлении схем Глава шестая. ВЫПОЛНЕНИЕ СХЕМ РАЗЛИЧНЫХ ТИПОВ 6.1. Схемы структурные 6.2. Схемы функциональные 6.3. Схемы принципиальные 6.4. Схемы соединений 6.5. Схемы подключения 6.6. Схемы общие 6.7. Электрические схемы обмоток и изделий с обмотками Глава седьмая. СХЕМЫ ЦИФРОВОЙ И АНАЛОГОВОЙ ВЫЧИСЛИТЕЛЬНОЙ ТЕХНИКИ 7.2. Структурные схемы 7.3. Функциональные схемы 7.4. Принципиальные схемы Глава восьмая. ВЫПОЛНЕНИЕ КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ ИНТЕГРАЛЬНЫХ МИКРОСХЕМ 8.2. Особенности конструирования интегральных микросхем 8.4. Толстопленочные гибридные микросхемы 8.5. Полупроводниковые интегральные микросхемы Глава девятая. ТЕКСТОВЫЕ ДОКУМЕНТЫ 9.1.  Виды текстовых документов9.2. Общие правила составления и оформления текстовых документов Глава десятая. АВТОМАТИЗИРОВАННОЕ ВЫПОЛНЕНИЕ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ 10.2. Программное обеспечение 10.3 Программная документация 10.4. Построение графических документов автоматизированным способом ПРИЛОЖЕНИЯ СПИСОК ЛИТЕРАТУРЫ |
Проект СПДС :: ГОСТ 2.305-68 «ЕСКД. Изображения
ГОСТ 2.305−68 «ЕСКД. Изображения — виды, разрезы, сечения»
- 1. Основные положения и определения
- 2. Виды
- 3. Разрезы
- 4. Сечения
- 5. Выносные элементы
- 6. Условные уточнения
Настоящий стандарт устанавливает правила изображения предметов (изделий, сооружений и их составных элементов) на чертежах всех отраслей промышленности и строительства. Стандарт полностью соответствует СТ СЭВ 363−88.
№ 2).1. Основные положения и определения
1.1. Изображения предметов должны выполняться по методу прямоугольного проецирования. При этом предмет предполагается расположенным между наблюдателем и соответствующей плоскостью проекций (черт. 1).
Черт. 1

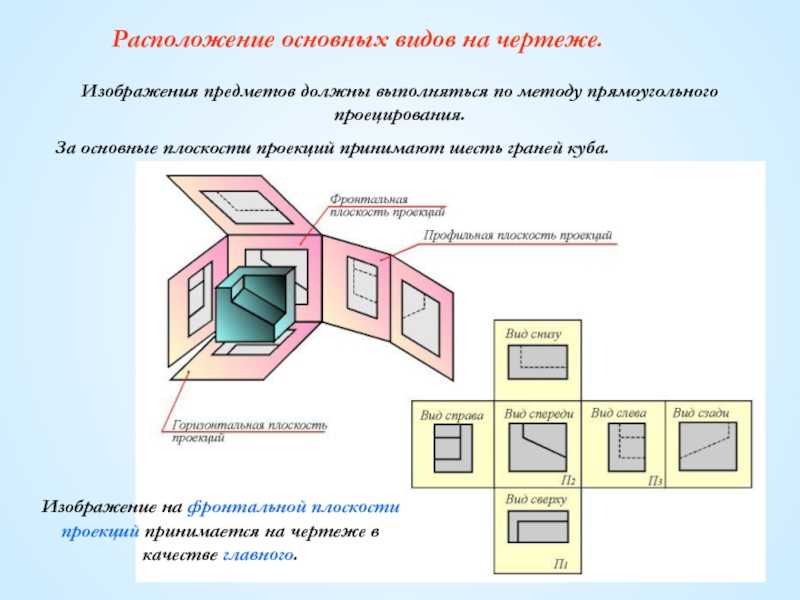

1.2. За основные плоскости проекций принимают шесть граней куба; грани совмещают с плоскостью, как показано на черт. 2. Грань 6 допускается располагать рядом с гранью 4.
1.3. Изображение на фронтальной плоскости проекций принимается на чертеже в качестве главного. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета.
1.4. Изображения на чертеже в зависимости от их содержания разделяются на виды, разрезы, сечения.
Черт. 2 |
Черт. |
3
1.5. Вид — изображение обращенной к наблюдателю видимой части поверхности предмета. Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части поверхности предмета при помощи штриховых линий (черт. 3).
Черт. 4
1.6. Разрез — изображение предмета, мысленно рассеченного одной или несколькими плоскостями, при этом мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета. На разрезе показывается то, что получается в секущей плоскости и что расположено за ней (черт. 4). Допускается изображать не все, что расположено за секущей плоскостью, если это не требуется для понимания конструкции предмета (черт. 5).
Черт. 5
1.7. Сечение — изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями (черт.
6). На сечении показывается только то, что получается непосредственно в секущей плоскости.
Допускается в качестве секущей применять цилиндрическую поверхность, развертываемую затем в плоскость (черт. 7).
Черт. 6 |
Черт. 7 |
(Измененная редакция, Изм. № 2).
1.8. Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но обеспечивающим полное представление о предмете при применении установленных в соответствующих стандартах условных обозначений, знаков и надписей.
Данный документ представлен для ознакомления и не является точной копией нормативного документа (ГОСТ 2.305-68 «ЕСКД. Изображения – виды, разрезы, сечения»).
Виды инженерных чертежей и объяснение основ
Инженерный чертеж — это подкатегория технических чертежей. Цель состоит в том, чтобы передать всю информацию, необходимую для производства продукта или детали.
В технических чертежах используются стандартные язык и символы. Это делает понимание рисунков простым и практически не дает возможностей для личной интерпретации.
Итак, давайте рассмотрим различные типы линий и видов, с которыми вы столкнетесь в инженерной дисциплине.
Назначение инженерных чертежей
Как уже было сказано, такой технический чертеж содержит всю информацию для изготовления детали или сварки и сборки сборки . Информация включает в себя размеры, названия и номера деталей и т. д. Таким образом, получив чертеж, инженер-технолог может начать производственный процесс, не задумываясь.
Во-первых, мы должны сделать паузу на секунду и обратиться сюда к нашим собственным клиентам, чтобы избежать путаницы. Чертежи, которые вы отправляете для мгновенного ценообразования и изготовления в нашей системе, не нуждаются ни в чем из этого. То же самое относится и к 3D-моделям. Файлы САПР и чертежи, выполненные в соответствии с нашими советами по проектированию, содержат всю необходимую информацию для изготовления вашего продукта.
Единственный раз, когда мы просим чертеж, это если вы хотите указать допуски.
Тем не менее, знание всех правил и основ форматирования абсолютно необходимо в отрасли , поскольку традиционным компаниям-производителям по-прежнему нужны подробные чертежи.
Как рисовать?
Несколько десятилетий назад вам пришлось бы сесть за чертёжную доску, заваленную листами разного размера, линейками, штангенциркулем и т. д. Сегодня все эти инструменты по-прежнему хороши для ручного черчения, но ни один современный производитель не хочет таких чертежей .
Почему? Потому что в большинстве машин используются системы ЧПУ, которые могут считывать информацию прямо из файлов и соответствующим образом создавать программу резки. Чертежи, сделанные вручную, просто добавят много ручной работы инженерам-технологам.
Таким образом, у нас остается только один вариант — каждый инженер должен использовать программное обеспечение САПР (автоматизированное проектирование) из-за его многочисленных преимуществ.
Конечно, вы можете использовать САПР для создания чертежей с нуля. Но проще всего сначала создать 3D-модель и создать на ее основе чертежи, так как программы генерируют виды всего за несколько кликов. Все, что вам нужно сделать, это добавить размеры. Наличие моделей также упрощает обновление чертежей для ревизий.
Основные компоненты технического чертежа
Давайте посмотрим, из чего состоит инженерный чертеж. Один рисунок включает в себя множество элементов с довольно большим количеством вариаций каждого из них. Итак, давайте посмотрим здесь поближе.
Различные типы линий
Не все линии на инженерном чертеже одинаковы. Различные параметры позволяют отображать как видимые, так и скрытые края детали, осевые линии и т. д.
Наиболее распространенной является непрерывная линия, также известная как линия чертежа. Это представляет физические границы объекта. Проще говоря, эти линии предназначены для рисования объектов. Толщина линии варьируется — внешний контур использует более толстые линии, а внутренние линии тоньше.
Скрытые линии могут показать то, что иначе не было бы видно на чертеже. Например, скрытые линии могут отображать длину внутренней ступени в точеной детали без использования разреза или вида в разрезе (мы объясним оба варианта позже).
Осевые линии используются для отображения отверстий и симметричных свойств деталей. Отображение симметрии может уменьшить количество размеров и сделать рисунок более привлекательным для глаз, а значит, его будет легче читать.
Выносные линии аннотируют то, что измеряется. Размерная линия имеет две стрелки между выносными линиями и измерением сверху (или внутри, как на изображении выше) линии.
Линии разрыва указывают, что представление было разбито. Если у вас есть деталь длиной 3000 мм и шириной 10 мм с симметричными свойствами, использование разбивки дает всю информацию, не занимая много места.
Несмотря на то, что станки с ЧПУ являются хорошим способом предоставления информации людям, для резки деталей требуется полный обзор .
В противном случае инженер-технолог должен реконструировать всю деталь по измерениям.
При использовании вида с вырезом линии секущей плоскости показывают траекторию выреза. Здесь вы можете видеть, что линия разреза А-А выводит оба типа отверстий на вид.
Типы видов
Итак, давайте подробнее рассмотрим различные типы видов, которые часто присутствуют на производственном чертеже. Каждый служит определенной цели. Имейте в виду, что добавление представлений должно следовать той же логике, что и определение размеров — включать как можно меньше и столько, сколько необходимо.
Совет по надлежащей инженерной практике — включайте вид только в том случае, если он способствует общему пониманию проекта.
Изометрический вид
Изометрические чертежи изображают детали трехмерными. Все вертикальные линии остаются вертикальными (по сравнению с видом спереди), а в остальном параллельные линии отображаются под углом 30 градусов.
Вертикальные и параллельные линии имеют истинную длину.
Это означает, что вы можете использовать линейку и масштабирование чертежа, чтобы легко измерить длину, например, прямо по бумажному чертежу. То же самое не относится к угловым линиям.
Важно отличать изометрию от перспективы. Перспективный вид — это художественный вид, который представляет объект таким, каким он кажется глазу. Инженеры остаются верными размерам, а не оптическим иллюзиям.
Орфографический вид
Это хлеб с маслом инженерного чертежа. Орфографический вид или ортогональная проекция — это способ представления трехмерного объекта в двух измерениях.
Таким образом, 2D-вид должен передавать все необходимое для производства детали. Такой вид представления позволяет избежать любого искажения длин.
Ортографическая проекция (стандарт ISO)Наиболее распространенный способ передачи всей информации — использование трех разных видов на многовидовом чертеже:
- Вид спереди
- Вид сверху
- Вид сбоку
Возможно, для отображения всей информации необходимы дополнительные представления.
Но опять же, меньше значит больше.

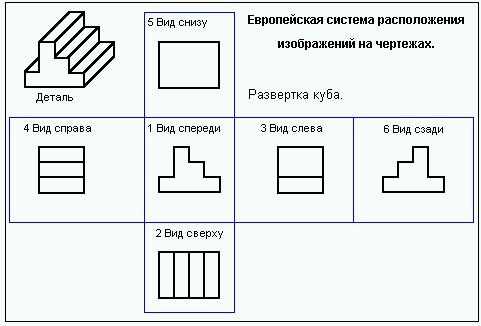

Расположение представлений немного различается в зависимости от региона. Например, посмотрите на изображение ниже, чтобы сравнить макеты США и ISO.
Проекция слева называется проекцией под первым углом. Здесь вид сверху находится под видом спереди, вид справа находится слева от вида спереди и т. д. Стандарт ISO в основном используется в Европе.
Справа видна проекция под третьим углом. Вид справа — справа, вид сверху — сверху вида спереди и т. д. Эта система особенно популярна в США и Канаде.
Развертка
Если вы создаете согнутую деталь из листового металла, не забудьте добавить вид развертки. Работа по резке предшествует гибке. Когда дело доходит до наших клиентов, самый простой способ — просто загрузить файл STEP без каких-либо сопроводительных чертежей.
Создать вид развертки обычно довольно просто. Просто имейте в виду, что вы используете среду из листового металла при создании деталей из листового металла в САПР.
Там у вас есть возможность «создать развертку», которую вы можете легко добавить к основному чертежу.
Если вы используете среду стандартной детали, этот параметр недоступен. Тем не менее, во многих программах CAD есть возможность преобразовать стандартную деталь в листовой металл, если свойства детали соответствуют листовому металлу (например, одинаковая толщина, внутренний радиус и т. д.).
Вид в разрезе
На виде в разрезе можно легко отобразить некоторые элементы детали, которые не очевидны при взгляде с самого начала. Поперечное сечение является предпочтительным вариантом по сравнению со скрытыми линиями, поскольку оно обеспечивает большую ясность. Функция перекрестной штриховки является индикатором для видов в поперечном сечении.
Вид в разрезе
Это то же изображение, которое мы использовали для иллюстрации вида в разрезе. С одним небольшим отличием — вид сбоку включает вырезы. Вырезы могут уменьшить количество различных видов на одном чертеже.
Таким образом, мы могли легко удалить разрез и добавить все необходимые размеры в вырезы.
Детальный вид
Детальный вид дает нам крупный план выбранной части увеличенного вида. Это может быть особенно полезно, если крупная деталь включает в себя множество важных размеров на небольшой площади. Использование подробного вида улучшает читаемость этих измерений.
Вспомогательный вид
Орфографический вид для представления плоскостей, которые не являются ни горизонтальными, ни вертикальными. Это помогает отображать наклонные поверхности без каких-либо искажений.
Размеры
Как было сказано ранее, новые станки с ЧПУ способны считывать размеры прямо с линий. Но традиционный производственный чертеж показывает все необходимые размеры для изготовления деталей.
Ключевое слово здесь необходимо. Избегайте использования функции автоматического определения размеров , которые предлагают многие программы САПР, потому что они, как правило, показывают все, что могут найти.
Для новичка может показаться, что добавление всего этого гарантирует отсутствие ошибок.
На самом деле, это может привести к запутанной паутине измерений, которую должен распутать инженер-технолог. Кроме того, добавление всех измерений, которые вы можете найти, затрудняет определение того, какие из них являются наиболее важными.
На изображении выше показан вал со всеми размерами. На самом деле это создает закрытую систему, в которой производитель не может гарантировать все эти размеры на 100%. Поэтому необходимо определить наиболее важные из них. В нашем случае мы выбрали конечные ступени более важными, чем длина центральной части. Таким образом, мы должны удалить размер 120 мм.
Одной из важнейших частей информации, отсутствующей в моделях САПР, являются геометрические размеры и допуски (GD и T). Например, при изготовлении вала для подшипниковой системы большое значение имеют ограничения и посадки. Правильные размеры могут гарантировать более длительный срок службы при меньшем техническом обслуживании.
Хотя вы можете получить все размеры автоматически, нажав кнопку измерить , добавление инженерных допусков требует ручного действия.
Таким образом, добавление размеров с нижними и верхними пределами или классами соответствия по-прежнему важно. По сервису Fractory просим вас приложить отдельный чертеж с этими параметрами. Обратите внимание, что вам не нужно указывать все размеры — при необходимости включите в свои технические чертежи допуски только для одного отверстия.
Информационные блоки
Спецификация и основная надпись в правом нижнем углуВ маленьких полях в правом нижнем углу отображается дополнительная информация. Основная надпись включает имя автора, название детали, номер детали, количество, покрытие, масштаб и т. д. Там может быть гораздо больше информации, но основные надписи сильно различаются в разных компаниях.
Информационные блоки также включают спецификацию материалов или сокращенно спецификацию. В этих блоках перечислены все компоненты, используемые в сборке, а также дополнительная информация, такая как количество, названия деталей и т.
д.
Сборочные чертежи
Многие инженеры делают ошибку, пытаясь включить всю информацию о каждой отдельной детали в сборочный чертеж. Чтобы этого избежать, помните о назначении этих инженерных чертежей в процессе создания — они должны облегчать сборку.
Виды в разобранном виде, виды в разрезе, пронумерованные детали, общие размеры, вырезы и подробные виды (или крупные планы) — все это инструменты, которые можно использовать для достижения этой цели.
Должно быть понятно, куда идет каждая деталь и как она крепится – нужна ли сварка, болтовые соединения, клепка или что-то еще. Спецификация предназначена для того, чтобы помочь вам, поэтому убедитесь, что имеющаяся там информация верна в отношении номеров деталей, наименований и количества.
Помня обо всем вышеизложенном, вы сможете создавать сборочные чертежи, облегчающие работу в цеху. Один прекрасный совет, который я однажды получил, звучит так: думай в гостиной. Избегание множественных возможностей интерпретации на более поздних этапах значительно уменьшит количество ошибок.
Что готовит будущее?
Инженерные чертежи по-прежнему составляют большую часть работы инженера. В целом на их изготовление уходит около 20% рабочего времени инженера-конструктора.
Мы в Fractory пытаемся сэкономить это время, автоматизируя считывание 3D-моделей для производства, будь то различные операции резки и гибки или обработка на станках с ЧПУ. Это оставляет перед инженерами задачу создания только сборочных чертежей и чертежей GD&T. Цель состоит в том, чтобы сосредоточиться на разработке более качественных продуктов.
Инженерное сообщество рассматривает это движение как новую тенденцию. Но, как мы все знаем, перевод всей отрасли на новый стандарт требует много времени. Таким образом, если вы по-прежнему передаете свое производство компаниям-производителям, которым нужны чертежи, вы должны знать хотя бы основы.
Оставляя место для интерпретации, вы создаете ситуацию, когда ваша идея может быть реализована не так, как планировалось. И тут некого винить, кроме автора.
Так что рассматривайте этот этап процесса разработки продукта как неотъемлемую часть, требующую обдумывания. Держите мысли в гостиной.
Проекции и виды | Инженерное проектирование
Трехмерный объект может быть представлен в одной плоскости, например, на листе бумаги, с использованием проекционных линий и плоскостей. Вся теория проекций основана на двух переменных:
Линия прямой видимости (LOS) — это воображаемая линия между глазом наблюдателя и объектом. Плоскость проекции (т. е. плоскость изображения или изображения) — это воображаемая плоская плоскость, на которую проецируется изображение. Проекция создается путем соединения точек, в которых линии взгляда пересекают плоскость проекции. В результате 3D-объект преобразуется в 2D-вид.
Если расстояние от наблюдателя до объекта бесконечно, то линии проекции предполагаются параллельными, а проекция называется параллельной проекцией.
Параллельная проекция орфографический , если плоскость проекции расположена между наблюдателем и объектом, и эта плоскость перпендикулярна параллельным лучам зрения.
Технику параллельного проецирования можно использовать для создания как многоракурсных, так и графических (изометрических и наклонных) видов.
- В многоракурсной ортогональной проекции (подробности см. ниже) поверхность объекта и плоскость проекции параллельны, и вы видите только два измерения.
- В изометрическом виде (ортогональном) поверхность больше не параллельна плоскости проекции, а последняя перпендикулярна лучам зрения, при этом видны три измерения.
- В косой проекции (неортогональной) поверхность объекта и плоскость проекции также параллельны, но линии визирования не перпендикулярны плоскости проекции, и вы снова можете видеть в трех измерениях.
Если расстояние от наблюдателя до объекта конечно, то линии проекции не параллельны (поскольку все линии зрения начинаются в одной точке), и рисунок классифицируется как перспективная проекция .
Мультивидовая проекция
Изменяя положение объекта относительно линии взгляда, вы можете создавать разные виды одного и того же объекта. Рисование более чем одной грани объекта путем поворота объекта относительно линии взгляда помогает понять трехмерную форму. Имея несколько видов на одном чертеже, вы используете концепцию многовидовой проекции , который основан на методе ортогональной (параллельной) проекции, где
- плоскость проекции расположена между наблюдателем и объектом,
- плоскость проекции перпендикулярна параллельным лучам зрения, а
- объект ориентирован так, что показаны только два его измерения.
Основные принципы создания многоракурсных проекций
Плоскость проекции можно ориентировать для создания бесконечного числа видов объекта. Однако наиболее распространенными видами являются шесть взаимно перпендикулярных видов, которые создаются шестью взаимно перпендикулярными плоскостями проекции:
- Вид спереди — тот, который показывает большинство функций или характеристик.
- Вид слева — показывает, что становится левой стороной объекта после установления положения вида спереди.
- Вид справа — показывает, что становится правой стороной объекта после установления положения вида спереди.
- Вид сверху — показывает, что становится верхней частью объекта после определения положения вида спереди.
- Вид снизу — показывает, что становится нижней частью объекта после установки положения вида спереди.
- Вид сзади — показывает, что становится задней частью объекта после установки положения вида спереди.
В качестве основного вида (вида спереди) обычно выбирают наиболее информативный (наглядный) вид изображаемого объекта. Это вид A , связанный с соответствующим направлением обзора A , и он обычно показывает объект в рабочем, производственном или монтажном положении.
Виды на чертежах и соответствующие направления взгляда
Положение других видов относительно основного вида на чертеже зависит от метода проецирования.
Количество видов и разделов должно быть ограничено до минимума, необходимого для полного представления объекта без двусмысленности.
Следует избегать ненужного повторения деталей.

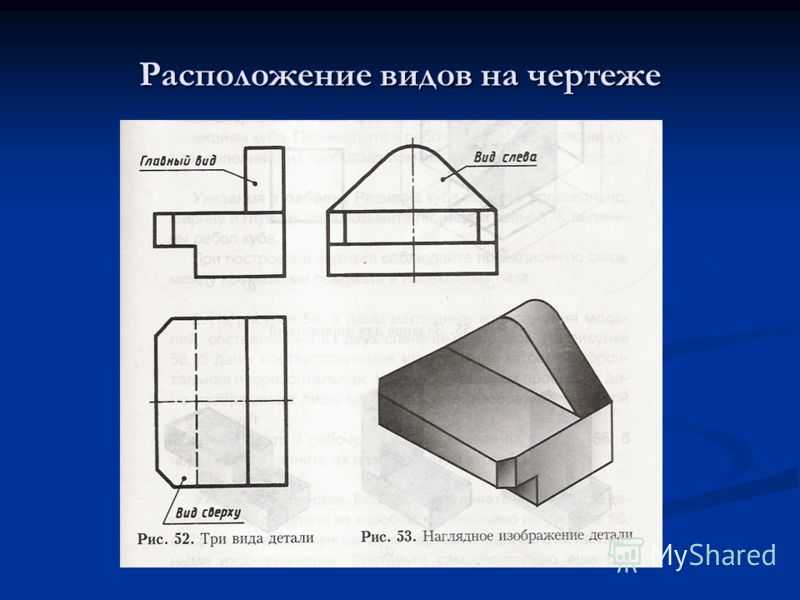

Обычное размещение видов
Как правило, трех видов объекта достаточно, однако чертеж должен содержать столько видов, сколько необходимо для иллюстрации детали, обычно под прямым углом друг к другу.
Фронтальная плоскость проекции
В многоракурсной проекции объект просматривается перпендикулярно основным граням, так что в каждом виде отображается только одна грань объекта. Фронтальная плоскость проекции — это плоскость, на которую проецируется вид спереди многовидового чертежа.
В виде спереди вы можете видеть высоту и ширину объекта, но вы не можете видеть его глубину .
Горизонтальная плоскость проекции
Вид сверху проецируется на горизонтальную плоскость проекции , которая является плоскостью, подвешенной над верхней частью объекта и параллельной ей.
Вид сверху объекта показывает размеры ширины и глубины .
Профильная плоскость проекции
На многовидовых чертежах вид справа является стандартным видом сбоку. Вид справа проецируется на правая плоскость профиля проекции, которая представляет собой плоскость, параллельную правой стороне объекта. Однако вы также можете использовать вид слева, если он более нагляден и информативен. Более того, при необходимости вы можете включить оба вида сбоку в один чертеж.
Вид сбоку объекта показывает размеры глубины и высоты .
Трехракурсный многоракурсный чертеж является стандартом, используемым в технике и технологии, потому что часто другие три общих вида являются зеркальными отображениями и не добавляют знаний об объекте.
Стандартными видами, используемыми в чертеже с тремя видами , являются
- верх,
- спереди и
- вида справа,
расположены, как показано на рисунке:
Размер ширины является общим для видов спереди и сверху.
Размер высоты является общим для видов спереди и сбоку. Размер глубины является общим для видов сверху и сбоку.
Для простых деталей часто бывает достаточно одного или двух видовых чертежей. На чертежах с одним видом третий размер может быть выражен примечанием или описательными словами, символами или аббревиатурами, такими как Ø, HEX и т. д.
Квадратные участки могут быть обозначены светлыми пересекающимися диагональными линиями, как показано выше, что применимо независимо от того, параллельна ли поверхность плоскости чертежа или наклонена.
Другой пример чертежа с одним видом:
Дополнительные виды могут быть добавлены, если они улучшают визуализацию.
Виды также следует выбирать таким образом, чтобы по возможности избегать скрытых характерных линий. Это означает, что должен быть показан наиболее описательный вид .
Кроме того, необходимо выбрать минимальное количество просмотров, необходимое для полного описания объекта.
Удалите виды, которые являются зеркальным отображением других видов.
Почему техника многоракурсных чертежей так важна?
Чтобы произвести новый продукт, необходимо знать его истинные размеры, а истинные размеры не представлены должным образом на большинстве графических чертежей. Например, фотография представляет собой живописное перспективное изображение. Однако, как видите, t изображение искажает истинные расстояния, а последние необходимы для изготовления и строительства , и в данном примере речь идет о ширине дороги, а не о столбе!
В машиностроении перспективные проекции искажают измерения.
Как видите, два измерения ширины на виде спереди блока выглядят разными по длине в перспективной проекции. Другими словами, равные расстояния не кажутся равными на чертеже в перспективе.
Таким образом, поскольку разработка и технология зависят от точных описаний размеров и форм для проектирования, наилучшим подходом является использование метода параллельного проецирования (ортогональное проецирование) для создания чертежей с несколькими видами, где каждый вид показывает только два из трех измерений.
(ширина высота Глубина).
Подводя итог :
Преимущество многоракурсных чертежей по сравнению с графическими рисунками заключается в том, что многоракурсные чертежи показывают истинный размер и форму различных особенностей объекта, тогда как изображения искажают истинные размеры, которые имеют решающее значение в производстве и строительстве.
1
st & 3 rd Уголки (стеклянная коробка)Что именно разместить на правом боковом выступе?
Это то, что мы можем видеть с левой стороны или с правой стороны объекта?
Ответить на эти вопросы можно двумя способами, основанными на двух разных принципах
- Проекция под первым углом
- Проекция под третьим углом .
Третий угол используется в Канаде и США. Первый угол используется в Европе.
В ортогональной проекции под третьим углом можно предположить, что объект заключен в стеклянную коробку.
Каждый вид представляет то, что видно, если смотреть перпендикулярно на каждую сторону коробки.
Результирующие представления идентифицируются по именам, как показано.
Виды спереди, сзади и сбоку иногда называют eleva ts , например, вид спереди. Вид сверху можно назвать планом .
При желании вид сзади может быть показан в обоих направлениях – в крайнем левом или крайнем правом углу. Когда нецелесообразно показывать вид сзади в крайнем левом или правом углу из-за длины детали, особенно с панелями и монтажными пластинами, вид сзади не следует проецировать вверх или вниз, так как это приведет к тому, что он будет показан вверх ногами. вниз.
Вместо этого он должен быть нарисован так, как если бы он был проецирован вбок, но расположен в каком-то другом положении, и должен быть четко помечен как ЗАДНИЙ ВИД УДАЛЕН.
В орфографических проекциях первого угла объект считается перевернутым на любую сторону, так что правая сторона объекта отрисована слева от фасада:
Обязательно указывать метод многоракурсной проекции путем включения соответствующего проекционного символа ISO (Международная организация по стандартизации) – усеченный конус :
Этот символ следует поместить в правом нижнем углу чертежа в основной надписи или рядом с ней.
Аксонометрическая проекция
Это одна из проекций графических чертежей, которые используются в иллюстративных целях, в качестве учебных пособий, чертежей по установке и техническому обслуживанию, проектных эскизов и т.п.
Греческое слово аксон означает ось и метрика означает измерять. Аксонометрическая проекция – это метод параллельного проецирования, используемый для создания графического рисунка объекта путем вращения объекта на оси относительно плоскости проекции .
Аксонометрические проекции, такие как изометрические , диметрические и триметрические проекции являются орфографическими, в том смысле, что все линии проекций параллельны, но угол обзора выбран таким образом, чтобы три грани прямоугольного объекта были показаны в одном представлении.
Аксонометрические чертежи классифицируются по углам между линиями, составляющими аксонометрические оси .
Аксонометрические оси — это оси, которые встречаются и образуют угол объекта, ближайший к наблюдателю.
Когда все три угла не равны, рисунок классифицируется как триметрический . Когда два из трех углов равны, чертеж классифицируется как диметрический . Когда все три угла равны, рисунок классифицируется как 9.0207 изометрический .
Хотя существует бесконечное количество позиций, которые можно использовать для создания такого рисунка, используются лишь немногие из них.
Увеличенный
ДетальДля устранения скученности деталей или размеров можно использовать увеличенный удаленный вид.
- Увеличенный вид должен быть ориентирован так же, как и основной вид,
- должен быть показан масштаб увеличения, а
- оба вида должны быть обозначены одним из способов, показанных на рисунках, – линией выноски или линией окружности. Окружность, охватывающая область на основном виде, должна быть нарисована тонкой линией.
