пенополиуретановая тепловая изоляция для трубопроводов и стыков

В строительной сфере изоляция в местах стыков труб ППУ является первичной задачей. При правильно проведенной процедуре, срок эксплуатации трубопровода может быть продлен ввиду надежной защиты от негативных воздействий окружающей среды. Однако предварительно необходимо узнать, что представляет собой конструкция трубы ПНД.

Изоляции для труб

Общее представление

Вспененный пластик с использованием полимерных материалов называют полиуретаном. В зависимости от вида используемого пластика различают жесткий и мягкий. В данной консистенции преобладает воздух в концентрации 90%.

Для чего необходим

Среди основных сфер деятельности изоляции для современных труб ППУ выделяют:

Теплоизоляция стен жилых построек в промышленном и гражданском строительстве.
Процесс изготовления панелей-сэндвичей и конструкций быстровозводимого вида.
Производство холодильного оборудования: рефрижераторов, холодных складов и специальных камер.
Декоративная отделка предметов мебели.
Автомобилестроение.
Теплоизоляция из прочного пенополиуретана для трубопроводных конструкций.
Производство синтетических материалов, в том числе и кожи.
Радиотехника и электроника.

Не менее популярна и бытовая сфера применения: при изготовлении губок, мочалок, наполнителей для мебели в качестве поролона.

Сфера использования

Технические особенности

Принято различать два вида ППУ: жесткий и мягкий. Второй вариант – поролон, не отличается характеристиками прочности. Однако можно выделить другие преимущества: гибкость и мягкость. Его применение имеет большие ограничения и чаще всего он используется для изготовления мягких игрушек, одежды, предметов мебели.

Технические особенности

Материал обладает хорошей адгезий, поскольку после нанесения пена быстро высыхает и прочно схватывается с другими материалом, вне зависимости от того, какой вид используется: кирпич, бетон, пластик, древесина или стекло. В процессе обработки дополнительные крепежные элементы не требуются.

Технические особенности

Изолирующий материал способен принять любую форму и заполнить пустое пространство, вне зависимости от сложности конфигурации. Поэтому его часто используют при строительстве сложных конструкций и при любом весе трубы. Процесс обработки предполагает создание сплошного слоя, где отсутствуют стыки, щели и мостики. Разрешена эксплуатация при температурном режиме -200+200 градусов. Это отличный изолирующий материал, заглушающий шум и вибрацию.

Технические особенности

Материал представляет пенообразную консистенцию, которую легко транспортировать. Используется и в грунтовых условиях или повышенной влажности. Для промышленного производства его транспортируют в двух видах. Важно принять во внимание, что твердый вариант не пропускает влагу, не способствует распространению гниения, а также проявляет инертность по отношению ко многим щелочным и кислотным составам. Его относят к материалам, которые трудно воспламеняются.

Однако перед его использованием надо знать один нюанс: он негативно переносит воздействие ультрафиолетовых лучей. Чтобы сохранить положительные свойства, понадобиться укрывать кожухом или непрозрачными конструкциями.

Стандартизация

При использовании ППУ осуществляется утепление швов с внутренним диаметром в диапазоне 40-1420 мм. Как правило, большая длина трубопроводов применяется для сборки нефтегазопроводов. Толщина утеплителя в диапазоне 40-100мм, иногда встречается показатель 20мм.

Скорлупы встречаются:

Двухсегментарные с углом в 180 градусов, если диаметр трубы до 530 мм.
Трехсегментарные конструкции с диаметром до 820мм с углом в 120 градусов.
Системы с четырьмя сегментами в 1420мм с углом в 90 градусов.

Преимущества и недостатки

ППУ изоляция используется:

Множество сфер эксплуатации в качестве вспененной консистенции или поролонового утеплителя.
Дает возможность опускать грунт в качестве трубопроводы без использования. дополнительных крепежных элементов.
Скорость работ осуществляется в два раза быстрее, а также процесс возведения значительно упрощается.
При создании герметичного слоя в заводских условиях достигается максимальная герметизация, а также надежная защита против распространения коррозии.
Благодаря встроенным медным индикаторам, можно обнаружить участки с повышенным процентом влажности, что экономит время на проведении ремонтных работ.
Срок эксплуатации рассчитан на 30 лет без дополнительной замены элементов. Зачастую сверху покрывают специальными лаками, полимерами и красками.

Однако существует ряд недостатков, на которые стоит обратить внимание:

Температура воспламенения составляет 550-600 градусов.
После завершения срока эксплуатации трубы нуждаются в полной замене.
Небольшая прочность, обеспечивающаяся наружным покрытием.
В случае повреждения из-за повышенной влажности, придется полностью менять конструкцию.

Виды ППУ изоляции

Пенополиуретановая изоляция осуществляется с помощью метода изолированных стыков или монтажом скорлупы. Основным материалов для выполнения работ является полиуретан. Ранее большая часть тепла была утрачена из-за повышенной влажности. С использованием скорлупы данную проблему удалось решить.

Скорлупа обладает следующими преимуществами:

Можно использовать на территории, где в зимнее время резко падает температура. Максимальный температурный режим эксплуатации -190+150градусов.
Обладает высокими характеристиками влагоустойчивости. Показатель составляет не более 2%.
Легкий удельный вес. Достаточно произвести стыковку креплений с пазами. Если деформируется определенный участок, то легко произвести замену, изоляция используется повторно для демонтажа.
Не подвергается воздействию химических веществ.
Плотность — 40-60кг/м.
Стойко переносит механические повреждения.

Виды ППУ изоляции

Защитная оболочка может быть выполнена из любых материалов: оцинкованной стали, фольги, стеклопластика, бумаги.

Строение ППУ изоляции

В процессе строительного процесса, важным является подбор материалов высокого качества для изоляции стыков. При качественной герметизации крепежных элементов увеличивается срок эксплуатации конструкции. Одним из актуальных способов является использование термоусаживающей муфты.

Чтобы осуществить изоляционный монтаж стыков, необходимо позаботиться о подготовительных операциях. Для этого потребуется на один из концов трубы прикрепить специальную муфту с выбором оптимального диаметра. Все операции важно осуществлять аккуратно, чтобы не нанести механические повреждения конструкции и не снизить гидроизоляцию. Далее произвести сварочные работы.

Далее надо проверить полученный результат и контроль в дистанционном порядке состояние проводников соединений. Если ошибок не обнаружено, разрешается приступать к монтажным работам теплоизоляционных соединений.

Как крепить термоусаживающую муфту

Предварительно нужно подготовить следующие инструменты:

Муфту;
Трубопровод;
Соединения со стыками из ППУ;
Горелку газовую;
Раствор мыльный;
ППУ жидкой субстанции;
Пробку.

В первую очередь муфту необходимо прикрепить на один из концов трубы. После скрепления пора ликвидировать защитный слой с поверхности. Включить газовую горелку и нагревать муфту до тех пор, пока не будет осуществлена полная усадка. В результате визуально ее форма напоминает обыкновенную бочку.

Следующий этап – проверка герметизации во внутренней поверхности муфты. В отверстие вставляют пробку и нагнетают воздух объемом в 0,5 атмосфер. Показатель давления проверяют через 5 минут. Если все в порядке, показатель не должен меняться. Если результат снизится, то рекомендуется проверить насколько плотно прилегает муфта. Для проверки необходимо использовать мыльный раствор.

Если усадка произведена в недостаточном объеме, придется сделать повторную установку более плотно. В случае стабильного показателя давления, процесс сделан согласно всем правилам и дорабатывать ничего не придется. Остается вытащить пробку и залить полиуретан. Он должен стать твердым, заполнить пустое пространство. Концы трубы закрываются пробками из полиэтилена. Для прочности приваривают к муфте. Данный метод помогает эффективно защитить крепежные элементы от негативных внешних воздействий: сильного ветра, перепада температуры, мороза.

Изготовление пенополиуретана жидкой консистенции осуществляется пенопакетом, в котором содержится полиол и полиизоцианат. При смешивании получается жидкая консистенция, которую вспенивают. В результате ее объем увеличивает и начинает затвердевать. Строителям не надо тратить время на замес раствора. Пенопакеты представлены различных диаметров в зависимости от размера трубы.

В ситуации, когда заливку использовать в качестве монтажа невозможно, лучше использовать скорлупы. Актуально при использовании гидроизоляционных крепежей. Они обладают длительным сроком службы, а благодаря жесткости не происходит сдвигов конструкции.

Как крепить термоусаживающую муфту

ППУ изоляции труб используют во многих сферах деятельности, благодаря универсальности материала. Материал помогает сэкономить денежные средства, а также реализовать поставленные задачи при производстве или строительстве.

znatoktepla.ru

Труба ППУ ОЦ. Технические характеристики труб. Размеры и сфера применения

Трубы, предназначенные для водоснабжения или отопления, требуют качественной теплоизоляции, особенно если речь идет о наружных системах. Изоляция способствует сокращению тепловых потерь и расходов, направленных на нагревание теплоносителя. Также изолирующая оболочка препятствует быстрому износу трубопровода, защищает его от механических повреждений и появления коррозийных образований.

Если необходима усиленная защита магистрали теплоснабжения, используют трубы в оцинкованной оболочке

Что такое трубы в изоляции оцинкованные?

Труба в изоляционной оболочке представляет собой следующую конструкцию: одна труба, сделанная, как правило, из простой «черной» стали, оборачивается слоем утеплителя, а затем помещается в оболочку большего диаметра. В качестве утеплителя применяется пенополиуретан (ППУ-оболочка), а внешняя стальная труба покрывается слоем оцинковки. Также существуют изделия, в которых внешняя оболочка представлена полиэтиленом: тогда в буквенном обозначении трубы ППУ будет присутствовать маркировка ПЭ, а не ОЦ.

Важно! Для конструкций в ПЭ оболочке существуют 2 категории: первая категория (1 тип) обозначает стандартную конфигурацию труб, вторая (2 тип) – усиленную.

ППУ является разновидностью пластмассы. Свойства пенополиуретановой изоляции превосходят по всем показателям остальные виды утеплителей (минеральная или базальтовая вата, другие полимерные материалы). Показатели износостойкости пенополиуретана гораздо выше, чем у остальных полимеров. Среди всех изоляционных материалов ППУ является наименее теплопроводным материалом.

Помимо изоляции, ППУ трубы имеют дополнительный встроенный кабель, дающий возможность удаленного контроля и своевременной диагностики проблемных участков магистрали. Дистанционный контроль – это удачная разработка для оптимизации обслуживания и увеличения эксплуатационного срока крупных тепловых и водопроводных сетей.

Для изготовления трубного изделия ППУ ОЦ одну трубу вставляют внутрь другой, а промежуток между ними затем заливают пенополиуретаном

Проводники располагаются параллельно прохождению оси изделия. Они проходят через центрирующие опорные устройства на оптимальном расстоянии 20 мм от поверхности оцинкованной трубы. Кабель обязательно должен проходить с натяжением. Электрическое сопротивление между внутренней трубой и проводником (как и между внешней оцинкованной оболочкой и проводником) должно составлять не менее 100 МОм.

Характеристики трубы ППУ оцинкованной и ПЭ

Технические характеристики оцинкованной теплоизолированных трубы и фасонных изделий для нее должны соответствовать требованиям, представленным в данной таблице.

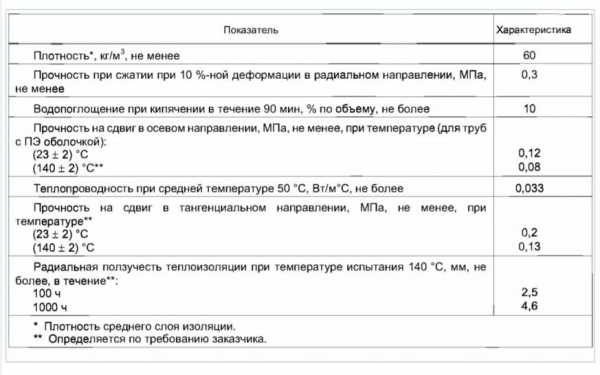

Таблица 1

Свойство оцинкованной трубы	Характеристика
Плотность среднего изоляционного слоя	Не менее 60 кг/м3
Водопоглощение при нахождении в кипящей воде в теч. 90 мин.	10% от общего объема
Прочность при 10% деформации посредством сжатия в радиальном направлении	Не менее 0,3 МПа
Теплопроводность при температуре +50 градусов (средняя рабочая)	Не более 0,033
Показатель для ПЭ труб: прочность на сдвиг в направлении: по оси, при температуре 23 +/- 2 градуса 140 +/- 2 градуса	0,12 МПа 0,08 МПа
Прочность на сдвиг в направлении: тангенциальном, при температуре 23 +/- 2 градуса 140 +/- 2 градуса	0,2 МПа 0,13 МПа
Показатель радиальной ползучести теплоизоляционного слоя при испытательной температуре +140, в течение 100 ч 1000 ч	2,5 мм 4,6 мм

И ОЦ, и ПЭ ППУ трубы обладают повышенной влагостойкостью. Торцы пенополиуретановой изоляции могут также иметь гидроизоляционное покрытие. Сварные швы стальных изделий проходят обязательную проверку на герметичность.

Торцы труб ППУ могут иметь защитное покрытие, предотвращающее попадание влаги внутрь конструкции

Конструкция оцинкованной ППУ трубы предполагает, что с двух концов изделия внутренняя стальная часть должна оставаться открытой, без изоляционного материала. Длина отрезка свободного края должна составлять 150 мм для внутреннего диаметра со значением от ДУ 25 до ДУ 219 и 210 мм для ДУ 273-ДУ 1020.

Внешние полиэтиленовые оболочки имеют характеристики, представленные в таблице 2.

Таблица 2

Свойство оболочек из полиэтилена	Описание характеристики
Номинальное удлинение при разрыве	Не менее 350%
Удлинение поверхности оболочки при прогреве на +110 градусов	Не более 3%
Стойкости при рабочей нагрузке на растяжение 4 МПа в водном растворе ПАВ (при температуре +80 градусов)	2000
Стойкость при рабочем давлении и температуре +80 градусов	165 – при напряжении стенок 4,6 МПа 1000 – при напряжении стенок 4 МПа

К визуальным качествам труб предъявляются такие требования:

Поверхность гладкая.
Допускаются: невыраженные продольные полосы и волны, не увеличивающие стенки трубы за пределы отклонений.
Не допускаются: заусенцы на концах труб, пузыри, трещины, вкрапления инородных материалов на внутренней и наружной поверхностях.

Требования к трубам ППУ в оцинкованной оболочке

От качества используемых при производстве материалов зависит долговечность и бесперебойность работы трубопровода. Нормы для производства изделий в оцинкованной и в ПЭ изоляции регламентирует документ ГОСТ 30732-2006. Основные требования для заводов будут такими:

1. Для изоляции допустимо использование твердого пенополиуретана, соответствующего производственным стандартам ГОСТа. Между поверхностью внутренней трубы из черной стали и изоляционным пеноматериалом сцепление должно быть максимально плотным (гарантируется полная адгезия).

Степень адгезии оценивается при испытаниях на сдвиг материала по оси: осевой сдвиг составляет не более 0,14 МПа при температуре в +23 градусов.

2. Трубы производятся из углеродистых или низколегированных марок стали наиболее высокого качества. Оптимальный вариант для изготовления – прямошовный или бесшовный метод.

Основой для ППУ изделия может быть сварная прямошовная труба

Важно! Внутренняя конструкция в обязательном порядке подвергается дробеструйной шлифовке и визуальному осмотру перед нанесением защитной оболочки.

3. Для труб в ПЭ оболочке допускается использование только черного полиэтилена. Применяется полимеры марки ПЭ 80 или ПЭ 100, выпускаемые согласно ГОСТу 18599-2001. Трубы с полиэтиленовой оболочкой также подвергаются проверке по показателям, изложенным в стандарте под номером 30732-2006, и при несоответствии им в продажу не допускаются.

4. Для наружной защиты труба ППУ ОЦ покрывается тонколистной сталью с толщиной стенки, не превышающей 1 см. На нее наносится оцинковка 1 класса (ГОСТ 52246-2004). ОЦ оболочка должна быть нанесена в условиях полной герметичности.

5. Пенополиуретан в торцовом участке изделия с изоляцией должен однородную, мелкозернистую фактуру. Если в слое изоляции присутствуют пустоты, размер которых превышает 1/3 от общей толщины ППУ, такое изделие должно быть отбраковано.

Размеры труб в ПЭ и ОЦ оболочке

Стандартные размеры труб с изоляцией в полиэтилене представлены в таблице 3.

Таблица 3

Наружный d и минимально допустимая толщина стенки трубы из стали	Тип 1			Тип 2
	Номинальный наружный d		Толщина ППУ слоя	Номинальный наружный d		Толщина ППУ слоя
	Показатель предельного отклонения	Расчетный	Толщина ППУ слоя	Показатель предельного отклонения	Расчетный	Толщина ППУ слоя
32; 3	2,7 — 3,7	90 – 125	26 – 43,5	–	–	–
38; 3	3,2 — 3,7	110 – 125	33 – 40,5	–	–	–
45; 3	3,7	125	37	––	––	––
57; 3	3,7	125	31	4,1	140	38
76; 3	4,1	140	29	4,7	160	39
89; 4	4,7	160	32,5	5,4	180	4,25
108; 4	5,4	180	33	7,4	200	43
159; 4	7,4	225	41	8,3	280	54,5
219; 4	9,8	250	42	10,4	355	55,5
273; 7	11,7	319	57	13,2	450	62
325; 7	13,2	400	55,5	14,6	500	81,5
426; 7	16,3	560	58,2	16,3	600 – 630	79,5
530; 7	20,4	710	72,6	–	–	–
720; 8	26,3	900	76	–	–	–
820; 9	29,2	1000	72,4	32,1	1100	122,5
920; 10	32,1	1100	74,4	35,1	1200	120,5
1220; 11	35,1	1425	79	–	––	–
1420; 12	41,2	1600	90	––	––	––

Изучить стандартные размеры труб в стальной оцинкованной оболочке можно в таблице 4.

Таблица 4

Размеры наружной оцинкованной оболочки		Толщина ППУ слоя	Наружный d и минимально допустимая толщина стенки трубы из стали
Толщина стенки	Номинальный диаметр
0.55	32; 3	100 — 140	46 – 53,5
0.55	38; 3	125 — 140	43 – 50,5
0.55	45; 3	125 — 140	39 – 47
0.55	57; З	140	40.9
0.55	76; 3	160	41.4
0.6	89; 4	180	44,9
0.6	108; 4	190-200	45.4
0.6	133; 4	230	45.4
0,7	159; 5	250	44.8
0,7	219; 6	315	47.3
0,8	273; 7	400	62.7
0,8	325; 7	450	61.7
1	426; 7	560	66.2
1	530; 7	675 — 715	71.5 — 89
1	630; 8	775 — 810	71.5 — 84
1	720; 8	875 — 910	76,5 — 89
1	820; 9	975 — 1010	76.5 — 89
1	920; 10	1075 — 1100	76.5- 89
1	1020; 11	1170 — 1200	76,7 — 89
1.0	1220; 11	1370 — 1400	79 — 91,5
1.0	1420; 12	1570 — 1600	77 — 89.5

Проводники изготавливаются из неизолированной гибкой меди ММ. Сечение у индикаторов составляет 1,5 мм2. При диаметре от 530 мм на конструкцию устанавливаются три контролирующих кабеля.

Трубы с изоляцией с диаметром до 426 мм (включительно) комплектуются двумя проводниками-индикаторами.

Полезный совет! Эффективность изоляции определяется толщиной слоя. В зависимости от этого изолирующие прослойки подразделяются на два типа: 1 ППУ (для районов, находящихся в умеренном климатическом поясе) и 2 ППУ (для местностей с холодными зимами).

Трубы ППУ ОЦ годятся для наземной прокладки на неподвижных опорах

Толщина изолирующего слоя может варьироваться в зависимости с индивидуальными пожеланиями заказчика. При этом толщины стенок внутренней трубы и оболочки должна оставаться одинаковыми.

Укладка конструкций с изолирующим материалом осуществляется следующими способами:

надземный метод прокладки;
бесканальный способ, при укладывании в грунт без рытья траншеи;
с применением скользящих опор в туннелях или каналах;
при реконструкции существующих теплосетей применяется прокладка песчаной «полушки» в местах с непроходными каналами.

Применение труб в изоляции ППУ ОЦ

В массовой продаже ППУ трубы появились за рубежом в семидесятых годах прошлого столетия, а на территории нынешнего СНГ – относительно недавно. Зарубежный опыт использования говорит о том, что данные конструкции могут совершенно безопасно применяться в большинстве отраслей промышленности и глобального энергоснабжения.

Главной сферой применения данных изделий стало строительство трубопроводов для тепловых магистралей. Трубы с ППУ изоляцией в оцинкованной или ПЭ оболочке часто применяются в качестве замены отработавших ресурс тепловых магистралей с повышенной аварийностью. Замена старых тепловых трасс на новые изолированные трубы – более экономичное мероприятие, чем постоянное обслуживание и ремонт вышедших из строя конструкций.

Также изолированные изделия успешно применяются для прокладки сетей холодного и теплого водоснабжения, газовых трубопроводов и нефтяных магистралей.

Преимущества и недостатки изделий с ППУ изоляцией

Как и любые изделия металлопроката, трубы в ППУ, покрытые оцинкованной оболочкой, обладают как достоинствами, так и существенными недостатками.

Подобные трубы успешно применяют не только при монтажа теплотрасс, но и для устройства нефте- и газопроводов

Плюсы изделий ППУ будут такими:

Низкий коэффициент тепловой проводимости (потери тепла не превышают 1-2%), высокая плотность материала.
Широкий диапазон эксплуатационных температур: от -170 градусов до +130 градусов.
Эксплуатационный срок конструкции при условии постоянного контроля составляет от 25 до 35 лет.
Как правило, изделия комплектуются необходимыми деталями для монтажа: отводами, тройниками, компенсаторами и арматурой.
В сравнении с другими изолированными конструкциями (ППМ или АПБ) вес ППУ трубопроводов будет наименьшим.
Удобная система мониторинга, экономия средств на ручной проверке и профилактике системы.
Теплоизоляция безопасна для окружающей среды. При правильной схеме использования полимер не выделяет токсических веществ в грунт и не оказывает губительного воздействия на человеческий организм.

Минусы труб ППУ:

Изоляционный слой ППУ является легковоспламеняющимся. Поэтому воздействие открытого огня на торцевые участки полимера не допускаются.
Пенополиуретан, несмотря на прочность, не стоек против механических повреждений.
«Черная» сталь в любом случае остается подверженной коррозии. В случае протечки изоляции этот процесс происходит быстро и незаметно.
Существуют ограничения на использование данных изделий в теплосетях с высоким температурным графиком, работающих с температурами от +140 градусов до +170 градусов.
Обязателен тщательный контроль за влажностью изоляционного слоя. При намокании изоляции необходима замена полного участка теплосети: отдельно ППУ заменить нельзя.

ППУ трубопроводы в оцинкованной или полиэтиленовой оболочке – это современные, экономически эффективные конструкции. При правильном монтаже и рабочих условиях аварийные ситуации в системах происходят крайне редко, а потери тепла при транспортировке сред являются незначительными.

trubamaster.ru

Труба ППУ ОЦ: применение, достоинства и недостатки

При проектировании наружного водоснабжения или отопления теплоизоляция становится ключевым параметром. Качественная изоляция сокращает тепловые потери, которые в долгосрочной перспективе невыгодны. Пример высокого уровня теплоизоляции — пенополиуретановые трубы в оцинкованной оболочке, которые обозначаются аббревиатурой ППУ ОЦ.

Трубы ППУ ОЦ

ППУ (пенополиуретан) — газонаполненная пластмасса (пенопласт) бывает двух типов: жесткая и эластичная.

При создании труб ППУ ОЦ используют жесткую разновидность, так как у нее низкий коэффициент теплопроводности.

Изготовление труб ППУ ОЦ происходит в заводских условиях. Сначала изготавливается металлическая труба и помещается во внешнюю оболочку из оцинкованной стали, что снижает коэффициент водопроницаемости до минимума и увеличивает срок службы трубы.

Внешняя оболочка защищает утеплитель от механических воздействий, огня и влаги. В промежуток между стальной трубой и внешней оболочкой заливается пенополиуретан. После застывания утеплителя получается готовая продукция.

По сути, изделие – «труба в трубе», и пространство между оболочками заполнено утеплителем.

После изготовления трубы проходят ряд проверок на соответствие стандартам качества:

Полная проверка сварных швов на герметичность, если не был использован бесшовный метод производства.
Испытания на соответствие осевого сдвига материала.
Соответствие материалов к ГОСТ: толщина утеплителя, степень шлифовки труб, диаметр изделия должны соответствовать нормам.

Оцинкованная сталь стойка к коррозии и себестоимость ниже, чем у нержавеющей стали. Использование оцинкованной стали при изготовлении внешней оболочки повышает эксплуатационный период изделия и делает целесообразным применение ППУ ОЦ для создания наружных коммуникаций.

Свойства и характеристики

Характеристики готовой продукции регулируются государственными нормативами. При этом каждый элемент трубы ППУ ОЦ должен соответствовать ГОСТ.

Оцинкованная оболочка – влагостойкая, что расширяет сферу применения изделия. В сочетании с низкой теплопроводностью трубы ППУ ОЦ становятся лучшим вариантом для наружного водо и теплоснабжения.

Обратите внимание! Из утеплителей самый низкий коэффициент теплопроводности у пенополиуретанов, при этом по цене может конкурировать с другими видами утеплителей. Совокупность характеристик сделала пенополиуретан универсальным средством утепления, применяемого практически во всех сферах строительства.

Характеристики готового изделия должны соответствовать приведенной ниже таблице:

Свойства	Мера	Показатель
Плотность слоя изоляции	Кг/м3 (килограмм/метр кубический)	Минимум 60
Плотность при 10% сжатии по радиальной оси	МПа (мегапаскаль)	От 0,3
Теплопроводность при температуре 50°С	Вт/мK (ватт/метрКельвин)	Не более 0,033
Прочность на сдвиг при (23±2)°С Прочность на сдвиг при (140±2)°С	МПа (мегапаскаль)	Минимум 0,2 Минимум 0,13
Показатель радиальной ползучести теплоизоляции с максимальной температурой (140±2)°С	Мм (миллиметров), в течение 100 часов Мм (миллиметров), в пределах 1000 часов	До 2,5 До 4,6
Водопоглощение в кипятке в период 90 минут	% по объему	Максимум 10%

Трубы ППУ ОЦ сокращают тепловые потери до 1–2%, что является отличным показателем, превосходящим другие виды утепления. Себестоимость при производстве довольно высока, но характеристики и долговечность позволяют материалу окупиться.

Пенополиуретан легко воспламеняется при контакте с открытым огнем, в соответствии с ГОСТ 30244 относится к сильно горючей группе Г4.

Трубы ППУ ОЦ не токсичны и не наносят вреда здоровью и окружающей среде, но пенополиуретан при горении может выделять чрезвычайно токсичные примеси. Впрочем, оцинкованная внешняя оболочка — надежное средство защиты от открытого огня.

Также трубы комплектуются проводниками-индикаторами из меди с сечением 1,5 мм2. Данные индикаторы позволяют отслеживать состояние коммуникаций дистанционно и находить проблемные места с высокой точностью.

Требования и нормативы к трубе ППУ ОЦ

Приведенные выше требования регламентированы ГОСТ. Согласно ГОСТ 30732-2006 трубы ППУ ОЦ требуется производить с использованием жесткого пенополиуретана, соответствующего приведенным стандартам.

Соответственно, диаметр и длина труб изготавливаются строго в соответствии ГОСТ. Отличные размеры изготавливаются только на заказ, при этом согласование при использовании на строительных объектах станет проблематичным.

Для внешней оболочки используется только оцинкованная сталь первого класса. При этом толщина листа внешней оболочки не должна быть меньше 1 сантиметра. Оцинковку требуется наносить в полной герметичности.

Пенополиуретан должен представлять из себя однородную фактуру с мелкозернистыми порами. В слое изоляции пустот находиться не должно. Если размер пустот превышает 1/3 от толщины пенополиуретана, то изделие — брак.

Иногда можно увидеть сдвоенные трубы ППУ ОЦ. Чаще всего такие трубы применяют для экономии, но сдвоенная труба не соответствует ГОСТ 30732-2006.

Сфера применения

Пенополиуретан применяется обширно, но трубы ППУ ОЦ рассчитаны на сохранение тепла в холодных условиях, потому, основными сферами стали:

Прокладка теплотрасс, тепловых сетей, особенно наружные коммуникации.
Системы горячего и холодного водоснабжения. Теплоизоляция позволяет горячей воде сохранить температуру, а холодной не замерзнуть. Во втором случае ППУ ОЦ применяется редко.
Прокладка промышленных коммуникаций: заводские котельные, внутренние теплосети, наружные системы водоотвода.
Газопроводы.
Нефтепроводы.

Обратите внимание! В большей степени ППУ ОЦ используется в холодных регионах. Например, в теплых регионах редко применяют пенополиуретан для утепления холодного водоснабжения.

Преимущества и недостатки

Трубы ППУ ОЦ отличаются высокими техническими характеристиками, но при этом не лишены недостатков, которые нужно учитывать при использовании их в прокладке трубопроводов.

Они обладают неоспоримыми достоинствами:

При соблюдении всех требований эксплуатации надежны и долговечны (25-35 лет), за срок эксплуатации полностью себя окупают.
Снижение потерь тепла до 1-2%.
Среди аналогичных конструкций имеют наименьший вес.
Безопасны для окружающей среды при соблюдении условий эксплуатации.
Легко найти детали для монтажа, так как они также изготавливаются в соответствие с ГОСТ.
Эксплуатационный диапазон довольно широк: минимальная температура -170°C, максимальная +130°C.

Но вместе с тем:

Сталь подвержена коррозии, в случае повреждения оцинкованной внешней оболочки, процесс коррозии будет тихо и незаметно разрушать конструкцию;
Пенополиуретан не стоек к механическим повреждениям и легковоспламеняющийся.
В теплосетях с температурой выше +130 °C работать с ППУ ОЦ нельзя.
При повреждении или намокании изоляции придется заменять участок трубы, отдельно пенополиуретан заменить не получится.

infotruby.ru

Изоляция ППУ ПЭ: характеристики, способы прокладки труб

При создании систем отопления и горячего водоснабжения одним из главных требований является тепло- и гидроизоляция, благодаря которым конструкция дольше сохраняется, существенно снижаются потери температуры переносимой жидкости и воздуха. Изоляция ППУ ПЭ прекрасно справляется с обеими задачами, при этом обладает высокими эксплуатационными характеристиками по сравнению с аналогичными изделиями.

Изоляция ППУ ПЭ

Содержание статьи:

Что такое ППУ изоляция с ПЭ-оболочкой

Трубы ППУ изоляции с ПЭ-оболочкой широко используются для проведения тепловых магистралей разной сложности, надземных и подземных.

Рабочее название изделия — «труба в трубе». Оно складывается из рабочего стального трубопровода, окруженного слоем пенополиуретана в качестве термоизолятора. Покрывает всю конструкцию оболочка из полиэтилена.

Такие изделия получаются стойкими к различным воздействиям. Они отлично сохраняют температуру переносимых жидкостей и газов, обладают полной герметичностью. Им присуща легкость монтажа.

Технология производства

Трубы ППУ изготавливаются исключительно в условиях завода. Технологии производства прописаны в ГОСТе. Сначала стальные трубопроводы очищают. Затем устанавливается наружная защитная оболочка из полиэтилена и осуществляется заливка пенополиуретановых масс.

Весь процесс можно разделить на такие этапы:

Перед тем как приступить непосредственно к производству, все сырье проверяется на соответствие нормам и требованиям. Изучается сопроводительная документация (паспорта, сертификаты).
Рабочая труба проходит тщательную проверку. Затем ее подвергают дробеструйной (мелкими металлическими сферическими частицами), дробеметной (стальной или чугунной дробью посредством кучной подачи через специальную турбину) и щеточной обработке. В результате поверхность изделия полностью очищается от окалин, ржавчины, коррозийных очагов, жира и другой грязи. Поверхности придается шероховатость для обеспечения максимальной адгезии.
Вдоль всей трубы на одинаковом расстоянии друг от друга устанавливаются центраторы. Они в дальнейшем помогут положить ее на середину листа полиэтиленового защитного покрытия, а также выполняют функцию направляющих для медного кабеля системы оперативного дистанционного контроля.
При помощи тракового тянущего механизма стальной трубопровод помещается в полиэтиленовую оболочку. При этом обеспечивается равное расстояние между двумя элементами в любой точке, чтобы впоследствии теплоизоляционный слой по всей поверхности был одинаковым.
После прохождения температурной стабилизации на торцах заготовки устанавливают фланцы. Один из них оснащается отверстиями, через которые будет закачиваться теплоизоляционная смесь и выйдет воздух. Изделие укладывается под углом до 15°.
Материал для заполнения готовится заранее. Получившуюся эмульсию вводят в полость между рабочей трубой и слоем полиэтилена. Смесь начинает подвергаться химическим процессам вспенивания и стабилизации.
Изделия подвешиваются на специальные стеллажи для обеспечения полной неподвижности, так как это приведет к ухудшению качеств ППУ-слоя.
По истечении нескольких часов химические процессы прекращаются, но для транспортировки продукции понадобится не меньше 3 суток покоя.

Основные требования к ППУ-трубам

Требования к трубам ППУ в ПЭ прописаны в ГОСТах. Они относятся ко всем типам изделий, независимо от размеров и диаметров. Основные характеристики, которыми должны обладать конструкции:

Рабочая температура теплоизоляционного слоя не должна превышать отметку в +130°С. Допускается максимальное повышение до +150°С. При необходимости это свойство можно увеличить путем использования дополнительного слоя минеральной ваты, прилегающей к поверхности трубы.
Плотность трубы в изоляции ППУ должна быть не менее 60 кг/м³, чтобы обеспечить максимальную устойчивость к механическим воздействиям долгое время без потери термомеханических свойств.
Верхний слой полиэтилена подбирают достаточной толщины и проверяют на целостность, чтобы при прокладке подземных веток системы влага не смогла проникать к слою пенополиуретана.
Толщина теплоизоляционного слоя должна соответствовать требованиям климатической зоны, обеспечивая максимальное сохранение тепла внутри трубы.

Кроме эксплуатационных и качественных характеристик, обязательным является требование к работникам, которые будут выполнять монтажные работы. Они должны пройти специальную подготовку по устройству коммуникаций такого типа. Также важен вопрос проектирования и эксплуатации, контроль за которыми должен осуществляться постоянно.

Сфера применения

Трубы в пенополиуретановой оболочке обладают высокой степенью долговечности и надежности, благодаря чему широко применяются как в быту, так и при обустройстве промышленных систем теплотрасс, горячего водоснабжения и газопроводов. Они даже используются в нефтяной промышленности.

Сегодня при устройстве трубопроводов в частных домах используются полиэтиленовые и стальные изделия с пенополиуретановой оболочкой. Высокая стоимость элементов конструкции полностью компенсируется скоростью монтажа и эксплуатационными свойствами.

Для проведения подземных коммуникаций выбирают конструкции с полиэтиленовым защитным покрытием, ввиду высокой стойкости к воздействию влаги. При оборудовании сетей теплоснабжения надземного типа рекомендуется применение оцинкованных труб ППУ, так как они невосприимчивы к коррозии и агрессивному воздействию окружающей среды.

В промышленных масштабах установка трубопровода ППУ существенно увеличивает КПД системы, потому все больше теплотрасс при реконструкции монтируются из таких изделий.

Все большей популярностью пользуются конструкции с ППУ в нефтяной промышленности, так как утепляющий слой в этом случае играет роль антикоррозийной защиты внутренней трубы.

Преимущества

Метод полиуретанового утепления труб с защитной пленкой полиэтилена обладает существенными преимуществами по сравнению с аналогичными изделиями.

В первую очередь это выражается в показателях теплопотерь, которые не превышают 4% по сравнению с 15-25% при других способах теплоизоляции.

Много плюсов связано с монтажом и дальнейшей эксплуатацией:

Установка производится быстро, ввиду отсутствия дополнительных этапов обработки и укладывания вокруг труб защитных слоев. Готовая конструкция полностью изолирована от проникновения влаги, коррозии и гниения.
Все материалы экологически безопасны. Контроль происходит на каждом этапе изготовления.
Диапазон температур, на которые рассчитаны изделия, сохраняя при этом первоначальные характеристики, колеблется от -80 до +130°С. При необходимости верхние границы можно увеличить.
Трубопровод из труб ППУ способен проработать до 50 лет без вмешательства человека. Важным аспектом является и то, что защитные оболочки не вызывают интереса у злоумышленников, так как использовать их вторично не представляется возможным (кроме скорлупы для сооружения защиты стыков).

Монтаж труб ППУ

Монтаж систем с использованием труб ППУ ПЭ происходит по схеме, не зависящей от способа прокладки линии (надземная или подземная):

Подготовительные работы подразумевают очищение концовок каждой трубы от изоляции.
Затем происходит укладывание элементов на опоры или в траншеи. Осуществляется сварка и пайка медного провода СОДК.
Дефектоскопом проверяют равномерность сварочного шва, его надежность.
Вокруг оголенного участка стальной трубы располагают скорлупу из пенополиуретана и полиэтиленовой защиты так, чтобы не образовался зазор.
На стыковочных участках монтируют термоусадочную муфту и заполняют швы специальным заливочным компонентом, производящимся для этих целей.
Для дополнительной гидроизоляции образовавшиеся участки покрывают поливинилхлоридной липкой лентой.

Для монтажа сложных систем предусмотрено большое количество фасонных изделий, таких как тройники и угловые отводы, неподвижные и скользящие опоры, промежуточные, концевые и Z-образные элементы, заглушки и шаровые краны. Для защиты полиэтиленового слоя при прохождении линии через бетонные преграды используются резиновые манжеты стенового входа.

trubyda.ru

Коснемся нюансов изготовления, мест применения, приведём наглядный пример по расчету затрат на монтаж (+сопутств. расходы) и поговорим об аварийности ППУ труб — того, о чём так умалчивается производителями.

В общих чертах.

Для изоляции ппу труб используется пенополиуретановая скорлупа. Изначально, это две раздельные половинки — полуцилиндары, которые “надеваются” друг на дружку, охватывают трубу по всему диаметру.

Внешний вид

Во многом благодаря этой прослойке у конечного изделия отличные свойства:

устойчивость к температуре. До 130 С — постоянка, и до 150 С — при кратковременных (не более 3-7 часов, но тут всё же индивидуально) температурах.

минимальные тепловые потери (сохраняется 98% тепла)

дешевизна — ппу имеет низкую стоимость. При этом срок службы по ГОСТам около 30-40 лет, имеется

Из чего она изготавливается и какой бывает?

Из пенопласта марок ПСБ-С-35, ПСБ-С-25, 15 и 50. Отличие в последней цифре определяет главным образом плотность материала. У ПСБ-С-15 она всего до 15 кг/куб.м, тогда как у ПСБ-С-50 до 50 кг. Впрочем, фактически это означает от 35 до 50. Примечательно, что при увеличенной плотности теряется способность к водопоглащению. У пенополистирола класса ПСБ-С 15 она 3%, тогда как у псб-с-50 всего 1,8%. (от собственного объема, из расчета на 1 сутки)

Условия хранения

Где и кем применяется?

Практически повсеместное использование она имеет в Украине. Стране, с жестким учетом и экономией тепла. На государственном уровне, кабинетом министров было решено применять предизолированные пенополиуретаном трубы (приказ №256 от 3 марта 1999 г)

Аналогично, в странах Европы оценили теплоизолирующие характеристики материала. Процесс монтажа:

КАК рассчитать себестоимость использования ППУ? Наглядный кейс

Приведенный экономический расчет можно использовать как шаблон-образец.

Перед компаний Х встала задача оценить рентабельность нанесению ППУ изоляции на трубу:

её диаметр 530 мм, толщина стенки 50мм. Общая длина трубопровода составляла 500 п.м.

Не следует забывать, что не всегда возможно запитаться от сети, в этом случае стоит смотреть в сторону бензогенераторов. (4-8 кВТ достаточно)

Аварийность ППУ изоляции на трубах.

Много было сказано о простоте изготовления ППУ. Это так. Но скажите, для кого написаны ГОСТы? На самом деле, производство имеет множество нюансов. Но горе предприниматели, рассчитывающие построить бизнес просто купив аппарат для пенополиуретановых смесей забывают об этом. В результате страдает конечный потребитель. Чего же стоит ожидать?

Во-первых, отслоения ппу слоя.

Малейшие изменения в структуре ппу имеют подобный эффект: материал отслаивается как от внутренней, так и от наружней (это опаснее) поверхностей металлической трубы, что влечет нивелирование всех её преимуществ. Теряется теплопроводность, защита от грибка и плесени, водопроницаемость падает, возникает коррозия, перегревы, выход всей системы из строя. (а если, к тому же, было сэкономлено на покупке систем ОДК — тогда диагностика мало того встанет в кругленькую сумму, так и займет много времени и человеко-часов)

Во-вторых, ппу может изначально иметь низкую теплопроводность.

В результате проработает она не заявленные 30, 25 или даже 10 лет. На фото кусок ппу скорлупы, прослуживший всего 1 год!

В третьих, некачественные стыки.

В четвертых, жесткий ППУ

Ждите разрушения и коррозии.

the-pipe.ru

технические характеристики труб из пенополиуретана, ГОСТ, фото

Все больше интересных материалов изобретается в качестве применения в системах отопления. Так, достаточно новым, но очень перспективным является пенополиуретан (ППУ). Трубы из этого материала уже довольно востребованы, а спрос продолжает увеличиваться. В чем же секрет такого положения вещей? Чтобы ответить на этот вопрос, рассмотрим более подробно, что собой представляют трубы ППУ.

Трубы ППУ

Зачем нужны?

Ясно, что для наших условий отопление в доме – важнейшая составляющая существования в зимний период. Но одна задача – подать тепло в квартиру или дом, и совершенно иная – доставить это тепло с минимальными потерями.

Трубы ППУ в изоляции

Ранее для этих целей применялась стекловата. Это хороший материал, но имеет свои недостатки. Трубу заворачивали в слой теплоизоляции. Стекловату закрепляли стальной проволокой, а сверху изделие покрывалось оцинкованным стальным листом. В «лихие 90-е» очень много систем пострадало от такого утепления. Ведь оцинкованный металл – ценный материал для сдачи в металлолом. Поэтому все чаще вместо такой защиты трубопроводов использовать стали цементный раствор. Такой материал никому не нужен, однако и эффективность его значительно ниже оцинкованного металла. Поэтому актуальным оказалось решение — трубы из пенополиуретана. К тому же началось производство и скорлупы ППУ, которая является отменным теплоизоляционным материалом: отлично выполняет свои функции и стоит недорого. Это подтверждают в Сети отзывы с фото тех, кто имел опыт установки такого приспособления.

Составляющие труб ППУ

Преимущества ППУ:

Монтаж выполняется очень легко, особенно если сравнивать с иными технологиями утепления.
Теплопотери минимальны и не зависят от уровня влажности, как это было со стекловатой.
Изделия ППУ с полиэтиленовым покрытием могут укладываться в грунт — не нужна дополнительная изоляция.
Кража материала бессмысленна, хотя повторно материал можно использовать, если правильно снять.
Уменьшение на десятки процентов коррозии под водонепроницаемой оболочкой.
Изготовление труб ППУ

Таким образом, трубы из пенополиуретана существенно экономят тепло. Благодаря их техническим характеристикам теплопотери на заводских образцах составляют около двух-трех процентов. И это подтверждают многочисленные отзывы тех, кто использовал такие изделия.

Что это такое?

Стальная труба из ППУ – обычная труба для водопровода или отопления, которая имеет теплоизоляционный слой из пенополиуретана (создается на заводе). Поверх этого слоя может использоваться дополнительная защита, которая зависит от цели использования: для прокладки по воздуху или в грунт.

Для воздуха подойдет оцинковка, для грунта – полиэтиленовый защитный слой.

Как изготавливаются?

Трубы из пенополиуретана изготавливаются достаточно просто: стандартное стальное изделие окружается оболочкой ППУ. Дальше выполняется защита оцинковкой или полиэтиленом (ПЭ).

ПЭ трубы из пенополиуретана производятся по такой технологии. Внешняя оболочка формуется так: из резервуара в пресс-форму подается подогретый полиэтилен, из которого и будет делаться внешняя оболочка. Затем в нее вставляется труба. Получившееся пространство между изделиями заполняется вспененным полимером.

Стандарты

Есть один стандарт, который упоминает изделия ППУ ПЭ, – ГОСТ 30732-2001. В нем идет речь об изготовлении труб с защитным покрытием из оцинкованного металла. По этому стандарту трубы из пенополиуретана соединяются сваркой с полным проплавлением шва. Из технических характеристик, по ГОСТу, можно привести описание качества поверхности, относительное удлинение при разрыве в процентном отношении (350%), стойкость при постоянном внутреннем давлении и температуре 80⁰С (1000 ч), изменение длины после нагрева до 110⁰С (до 3%).

Монтаж

Включает такие этапы. Сначала выполняется зачистка изделия. Далее производится сварка и контроль качества. Для последней процедуры подойдет дефектоскоп. На трубу надевается муфта, под которую направляется монтажная пена. Дальше муфта нагревается, осаживается. Это позволяет получить герметичное соединение.

Как видим, процесс монтажа требует минимум средств и времени, особенно если сравнить с альтернативными вариантами.

Что касается монтажа скорлупы ППУ, которая часто используется для дополнительной теплоизоляции труб существующего трубопровода, то он выполняется очень просто и быстро. Побирается необходимый диаметр по внешнему диаметру изделия. Скорлупа из пенополиуретана надевается на трубу, а затем герметизируется термостойким скотчем. Такая манипуляция обойдется недорого, но сэкономит большое количество тепла, которое пойдет в дом.

Стоит отметить, что вряд ли такие трубы из пенополиуретана понадобится прокладывать в условиях квартиры, однако, скажем, для частного дома или большого склада – это прекрасный вариант, который позволит избежать ненужных теплопотерь. А значит, сэкономит средства.

trubygid.ru
