Изоляция весьма усиленная труб – виды, ГОСТы и способы нанесения

alexxlab | 17.01.2020 | 0 | Разное

Содержание

Что такое ВУС изоляция – ГидроЧерМет

Характеристики ВУС изоляции

Начнëм с расшифровки понятия. Расшифровка ВУС это Весьма УСиленная. Слово «весьма» довольно необычно для современного технического языка, но, видимо, разработчики термина не нашли другого слова, которое в полной мере могло бы отразить степень усиленности этой самой изоляции.
И действительно, ВУС изоляция труб на основе экструдированного полиэтилена представляют собой настоящую антикоррозийную цитадель, взять которую не под силу ни влаге, ни ржавчине, ни механическим повреждениям, ни блуждающим подземным токам.
В отличие от УС (усиленной) изоляции, толщина которой согласно ГОСТ 9.602–2005 составляет от 1,8 мм (для диаметра трубы 57 мм) до 2,5 мм (Ø 820 мм и выше),  Весьма усиленная изоляция стальных труб по тому же самому ГОСТ 9.602–2005 должна иметь толщину от 2,2 мм (Ø 57 мм) до 3,5 мм (Ø 820 мм и выше). Такая толщина слоя экструдированного полиэтилена делает фактически невозможным доступ влаги к поверхности металла. Кроме того, полиэтилен является отличным диэлектриком, что предохраняет металл от разрушающего воздействия электричества.
Данные расположенные ниже, дают нам представление о том, почему слово «весьма» является самым красноречивым по отношению к данному типу изоляции:
Характеристика Значение Перевод на язык обывателя
Адгезия к стали не менее 35 Н/см Чтобы отодрать участок покрытия площадью 1 см2, нужно приложить усилие не менее 2,9 кг.
Прочность при ударе не менее 6 Дж на мм толщины покрытия Чтобы повредить слой, нужно шандарахнуть по нему чем-то твëрдым, имеющим вес не менее 2,1 кг с шириной размаха 1 м.
Прочность при разрыве не менее 12 МПа Чтобы разорвать образец покрытия площадью 1 см2, нужно потянуть с силой не менее 120 кг.
Переходное электрическое сопротивление не менее 0,5 МОм на 1 м2 Чтобы через один квадратный сантиметр покрытия прошëл ток в 1 ампер, напряжение на его поверхностях должно составлять 5 гигавольт (5 000 000 000 В).
Кроме того, данный вид изоляции совершенно исключает доступ влаги к поверхности трубы.
Это далеко не полный список замечательных свойств изоляцияи весьма усиленного типа . Если желаете расширить познания в этой области, отсылаем вас к ГОСТу 9.602–2005. Там всë подробно изложено.
Благодаря таким характеристикам трубы ВУС изоляции могут быть с успехом использованы в самых агрессивных видах грунта. Срок их службы достигает 50 лет и более.

Технологический процесс нанесения ВУС изоляции на трубы

Мы уже писали о том, какими замечательными антикоррозийными свойствами обладают трубы в ВУС изоляции. Теперь мы рассмотрим технологический процесс изготовления ВУС изоляции из экструдированного полиэтилена.
Подготовка поверхности трубы
Чтобы материал антикоррозийного покрытия имел хорошую адгезию к поверхности трубы, с неë путëм дробомëтной очистки должны быть удалены окислы и ржавчина. Для этого производится предварительный нагрев трубы, после чего она пропускается через дробомëтную машину. На выходе получается чистая равномерная шероховатая поверхность.
Следующий технологический этап нанесения вус изоляции трубопроводов — контроль качества обеспыливания поверхности с помощью специальной прозрачной липкой ленты. Оценка производится по пятибалльной шкале путëм сравнения с эталоном. Пыль, оставшаяся на поверхности трубы, способна значительно снизить адгезию материала и, соответственно, ухудшить характеристики антикоррозийного покрытия.
Далее производится оценка степени шероховатости с помощью специального измерителя. Этот показатель также влияет на адгезию материала.
Нанесение материалов
Следующий этап — нанесение материалов, составляющих антикоррозийную двухслойную ВУСизоляцию. Производится предварительный нагрев трубы газом, бихроматная обработка и окончательный индукционный нагрев до 200 °C.
Теперь труба готова к нанесению адгезионного слоя, в качестве которого используется обычно либо сэвилен (похожий на полиэтилен материал, обладающий высокой адгезией) либо специальная адгезионная композиция «Тризолен». Практически сразу производится намотка на обработанную поверхность ленты экструдированного полиэтилена.
Интересный факт: Отличие двухслойной ВУС изоляции от трехслойной заключается в том, что при изготовлении последней производится дополнительная грунтовка металла эпоксидным праймером, слой которого существенно повышает антикоррозийные свойства покрытия и улучшает его сцепление с поверхностью.
Окончательная обработка трубы в ВУС изоляции
После водяного охлаждения и сушки участки на концах трубы шириной около 15 см освобождаются от изоляции. Это необходимо для последующего монтажа стыков.
На последнем этапе производится зачистка фасок на концах трубы и контроль толщины слоя ВУС изоляции. Также проверяется угол скоса покрытия на очищенных участках изоляции весьма усиленного типа.

hcm.su

404 – Страница не найдена


  • Москва
  • Санкт-Петербург
  • Актау и Мангистау

  • Актобе и область

  • Алматы

  • Архангельск

  • Астрахань и область

  • Атырау и область

  • Баку

  • Барнаул

  • Белгород

  • Брест и область

  • Брянск и область

  • Буйнакск

  • Владивосток

  • Владикавказ и область

  • Владимир

  • Волгоград

  • Вологда

  • Воронеж и область

  • Горно Алтайск

  • Грозный

  • Гудермес
  • Екатеринбург

  • Ереван

  • Ессентуки

  • Железнодорожный

  • Иваново и область

  • Ижевск

  • Иркутск

  • Казань

  • Калининград и область

  • Калуга

  • Караганда и область

  • Кемерово

  • Киев и область

  • Киров и область

  • Китай

  • Костанай и область

  • Кострома и область

  • Краснодар

  • Красноярск

  • Крым

  • Курган и область

  • Курск

  • Липецк и область
  • Магадан и область

  • Магнитогорск

  • Махачкала

  • Минск и область

  • Мурманск

  • Набережные Челны

  • Назрань

  • Нальчик

  • Нефтекамск

  • Нижневартовск

  • Нижний Новгород

  • Нижний Тагил

  • Новокузнецк

  • Новороссийск

  • Новосибирск и область

  • Новочеркасск

  • Нур-Султан

  • Омск и область

  • Орел и область

  • Оренбург

  • Павлодар и область

  • Пенза и область

  • Пермь
  • Петропавл. Камчатский

  • Петропавловск

  • Псков

  • Пятигорск

  • Ростов на Дону

  • Рязань и область

  • Самара

  • Саранск

  • Саратов

  • Севастополь

  • Семей

  • Сергиев Посад

  • Смоленск и область

  • Сочи

  • Ставрополь

  • Сургут

  • Сызрань

  • Сыктывкар

  • Таганрог

  • Тамбов и область

  • Ташкент

  • Тверь и область

  • Тольятти
  • Томск

  • Тула

  • Тюмень

  • Узбекистан

  • Улан Удэ

  • Ульяновск

  • Уральск

  • Уфа

  • Ухта

  • Хабаровск

  • Ханты Мансийск

  • Чебоксары

  • Челябинск

  • Череповец

  • Чехов

  • Шымкент

  • Электроугли

  • Элиста

  • Южно Сахалинск

  • Якутск

  • Ярославль

metal100.ru

Весьма усиленная изоляция стальных труб (ВУС)

Трубопроводы из стали – прочные и надежные системы, эксплуатация которых проходит в сложных условиях. Весьма усиленная изоляция стальных труб по современной технологии надежно защитит трубопроводы от внешних воздействий.

Особо прочная изоляция труб с функциями защиты

Труба с таким типом изоляции создается в условиях заводского производства, поскольку для ее создания требуется строгое соблюдение требований ГОСТ 9.602-89. Этот тип изоляции выполняется с помощью полимерных лент с высокими адгезионными характеристиками. Важной особенностью ВУС стальных труб является предварительная грунтовка с использованием полимерно-битумных составов. Ленты наматываются на трубу внахлест, при этом технология обеспечивает уверенное противодействие коррозии.

ВУС изоляция труб особо востребована в условиях эксплуатации газо- и нефтепроводов, которые испытывают коррозионное воздействие климатического и грунтового происхождения. Для проведения изоляции труб может применяться методика обработки на месте строительства и эксплуатации или установка трубы ВУС заводского изготовления.

Полимерные составы для усиленной изоляции трубопроводов

Покрытие липкими лентами полимера проложенных в грунте труб ВУС убережет металл от воздействия электрокоррозии и быстрого разрушения. При нахождении трубопровода на открытом пространстве современные полимеры обеспечат гидроизоляцию стальной трубы в течение долгого времени, установят полноценный температурный баланс и будут препятствовать разрушению металла. Труба стальная ВУС не подвержена действию ультрафиолетового излучения, материалы для изготовления защитного покрытия долговечны и практически не подвергаются структурным изменениям в результате действия дождей, морозов, жары и сильной влажности.

Заводская гидроизоляция стальной трубы соответствует требованиям ГОСТ по толщине покрытия, водонепроницаемости, теплопроводности, механической прочности и диэлектрическим свойствам. Сохранность и эксплуатационные характеристики трубопроводов значительно повышаются благодаря высокой степени защиты, которая обеспечивается свойствами используемых материалов и строгим соблюдением технологических процессов.

Труба ВУС производится с применением полиэтиленовых лент для прокладки нефтепроводов, а для коммунальных служб применяется адгезивная лента из ПВХ, которая наклеивается на заранее грунтованную специальным составом поверхность.

ЗСМ “Горизонт” – завод по изоляции труб, звоните – 8 (812) 412-91-21, 8-921-594-27-53

Расценки





























Наружный диаметр стальной трубы, ммБитумно-мастичное покрытиеЛенточно-полимерное покрытие
Весьма усиленный слой изоляции ГОСТ 9.602-2016 констр.7 (3 слоя)Усиленный слой изоляции ГОСТ 9.602-2016 констр.16 (2слоя)Весьма усиленный слой изоляции ГОСТ 9.602-2016 констр.4, ГОСТ Р51164-98 констр.16 (3 слоя)Усиленный слой изоляции ГОСТ Р51164-98 констр.15 (2слоя)
57367330413371
76410369459413
89438394518466
108466421526474
114482434546491
133503453564508
159565508635572
219706559701631
273725634795716
325800707885796
37797888211111000
4261255113013541218
5301623146216691501
6301777160019021711
7202051184721221910
8202345213327062437
9202790251030482742
10203120280933953054
12203749337442273804
14204582412449344440
16205471492661135500
17206541588872116490
18207535684983077475
20207790700984717624
22208961806597808802
2420101319199110589953

zsm-gorizont.ru

Трубы ВУС, ВУС изоляция, полилен, изоляция труб, изоляция газопроводов, труба в изоляции



  Август 2019г
ВУС изоляция наносится на стальные трубы в заводских условиях. Наша компания  находится в г. Санкт-Петербурге и может предложить Вашему вниманию современную продукцию, отвечающую самым высоким требованиям и стандартам.

Стальные трубы в изоляции ВУС (весьма усиленный слой) на основе полимерной липкой ленты гост 9.602-89, гост 51164-98.

ВУС изоляция наносится на стальные трубы в заводских условиях методом боковой («плоскощелевой») экструзии в соответствии с требованиями ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии», а так же к усиленному и весьма усиленному типам изоляции в соответствии с ГОСТ 9.602-89 «Сооружения подземные. Общие требования к защите от коррозии»

Вопросы защиты трубопроводов от коррозии становятся все более актуальными в связи с увеличением коррозионной агрессивности атмосферы и грунта в ряде районов. В интересах длительной сохранности трубопроводных систем необходимо уже на стадии их проектирования определить оптимальный вариант защиты от коррозии путем выбора наиболее подходящего материала труб и соответствующих мер их защиты.

Покрытие ВУС изоляции удовлетворяет следующим требованиям:
– низкая влагокислородопроницаемость;
– высокие механические характеристики;
– высокая и стабильная во времени адгезия к стали;
– стойкость к катодному отслаиванию;
– хорошие диэлектрические характеристики.
Температурный режим длительной эксплуатации изолированных трубопроводов от минус 40°С до плюс 60°С. Срок службы покрытия составляет не менее проектного срока службы трубопровода (30-50 лет и более). Сферы преимущественного применения трубы ВУС:
– подземные городские и межпосёлковые  газовые сети с  температурой  носителя до +50 °С;
– водопроводные сети (с применением комбинированной изоляции – внутренней цементно-песченной изоляции),
– промышленного водоснабжения и канализации с температурой носителя до +50 °С;
– магистральные трубопроводы (газопроводы, нефтепроводы, продуктопроводы) с температурой носителя до +50 °С.

Для защиты от наружной коррозии трубопроводов используется двух и трехслойное покрытие.

СТРУКТУРА
трехслойного гидроизоляционного защитного покрытия ВУС
ГОСТ 9.602-89, ГОСТ 51164-98


 1 слой

Грунтовка праймер НК-50 (1 слой) ТУ 5775-001-01297859-95- толщина 1-6мм.

Праймер «НК-50» предназначен для нанесения на металлические трубопроводы под полимерную изоляционную ленту “Полилен”. Грунтовка представляет собой каучуково-смоляную наполненную композицию, растворенную в бензине.

НАИМЕНОВАНИЕ

ЗНАЧЕНИЕ

Цвет

Черный

Толщина в сухом состоянии, мм

0.05 – 0.076

Время высыхания, мин

10-15

Температура нанесения, С

от -40 до +50

Температура вспышки, С

17

Содержание твердого вещества, %

20

Вязкость при + 23 С (время вытекания при диаметре наконечника 4 мм), сек

25 ± 5

 2 слой

Лента полиэтиленовая «ПОЛИЛЕН 40-ЛИ-63» (2слоя)- ТУ 2245-003-01297859-99толщина 0,3-2,7мм.

Лента “Полилен” – четырехслойная лента на основе термосветостабилизированного полиэтилена и бутилкаучука, изготовленная методом со-экструзии – предназначена для изоляции наружной поверхности при строительстве и ремонте подземных трубопроводов с целью защиты их от коррозии.

Полилен 40-ЛИ-63 и нормы. Нормы расхода изоляционных материалов Полилен 40-ЛИ-63 на магистральные трубопроводы в расчете на 1 км.

Вид изоляционного материала

Ед. изм.

Кол-во слоев

Диаметр трубы (мм)

426

529

630

720

820

920

1020

1220

1420

Расход ленты или обертки на трубе

м2

1

1552

1954

2328

2660

3030

3399

3769

4507

5246

2

3323

4126

4913

5615

6395

7175

7955

9514

11074

ПОЛИЛЕН 40-ЛИ-63 (лента)

тн.

1

1,080

1,300

1,545

1,770

2,011

2,255

2,503

2,993

3,484

2

2,210

2,740

3,262

3,730

4,250

4,764

5,282

6,320

7,353



Полилен 40-ЛИ-63 – основные технические характеристики:

ПОЛИЛЕН 40-ЛИ-63 (Пленка)

Наименование параметра

Значение стандарта

Результат тестирования

1

Толщина, мм

0,63±0,05

0,63

2

Ширина полотна в рулоне, мм

450±5

450

3

Длина полотна в рулоне, м, не менее

170

170

4

Цвет

Черный

Черный

5

Прочность при разрыве, Н/см, не менее

50

84

6

Относительное удлинение при разрыве, %

200

397

7

Водопоглощение в теч. 1000 ч. при 20 гр. Ц., %, не более

0,5

Соответствует

8

Температура хрупкости, oС, не выше

минус 60

Соответствует

9

Удельное объемное электросопротивление, Oм·м, не менее

1х1013

Соответствует

10

Адгезия к отгрунтованной стали, Н/см, не менее

20

27

11

Адгезия в нахлёсте ленты к ленте, Н/см, не менее

7.0

Соответствует

 3 слой

наружный слой обертка 40-ОБ-63 (1 слой) – толщина 2,2-3,5мм.

 Общая толщина изоляции от 2,5мм.

На каждую партию изолированных стальных труб выдается сертификат.

Стальные трубы в изоляции ВУС (битумно-мастичная)

Стальные трубы в битумной изоляции (весьма усиленная) применяются для гидроизоляции подземной бесканальной прокладки холодного водоснабжения, технических трубопроводов (канализации).
Возможно применение стальных труб в изоляции ВУС для канализации и сточных вод.

Покрытие на основе битумных мастик для стальных труб диаметром 32-2200мм. состоит из нескольких армированных слоев битумно-резиновой мастики МБР – 90, нанесенных на трубу по битумному праймеру. Согласно ГОСТ 51164-98 – общие требования к защите трубопроводов от коррозии, толщина покрытия при заводском нанесении на трубы диаметром от 57 до 159 мм составляет 7,5 мм, свыше 159 мм – 9 мм.

Битумно-мастичная изоляция не долговечна, так как рабочая температура изоляции ограничивается диапозоном от -10 до +40*С, а при большом понижении температуры изоляционный слой становиться хрупким и разрушается даже от незначительных нагрузок. Уступает битумно-мастичное покрытие другим материалам и по уровню ударной прочности и  по биостойкости.
Но несмотря на все вышеизложенное защитные свойства такой изоляции довольно высоки, технология нанесения проста. Свои основные характеристики она сохраняет на протяжении 10-15 лет.

СТРУКТУРА
гидроизоляционного битумного мастичного защитного покрытия весьма усиленного типа (ВУС) ГОСТ 9.602-89


 1 слой – грунтовка (праймер)
 2 слой – мастика резино-битумная МБР-90
 3 слой – армирующий материал: полотно нетканное
 4 слой – мастика резино-битумная МБР -90
 5 слой – армирущий материал: полотно нетканное
 6 слой – обертка наружная в один слой (крафт-бумага)
 7 слой – обертка наружная в один слой (крафт-бумага)
 Общая толщина изоляции 7,5 – 9,0мм.



Часто задаваемые вопросы по стальным трубам в ВУС изоляции:


Что минимум нужно указать при заказе трубы ВУС?

Необходимо указать диаметр стальной трубы и стенку, если трубы не по стали ст3 или ст20, то требуется указать сталь. Далее, следует указать ГОСТ 9.602-2005 или написать, что труба будет в ВУС изоляции. Обязательно указать, одним из трех способов: номер конструкции, какое покрытие требуется (мастичное или пленка), под воду или под газ.  Важно! Не забывайте оставить свои координаты для связи с отделом продаж труб ВУС.



У меня в проекте не написано, сколько слоев изоляции требуется, как понять двух или трехслойную изоляцию мне надо?

Для начала, надо определиться, под какую среду вам необходима стальная труба в ВУС изоляции – газ или вода. Если труба необходима под газ, то необходимо три слоя изоляции, если под воду – то возможны все два варианта.

Чем отличается весьма усиленная изоляция трубы от усиленной изоляции трубы, ВУС и УС?

Труба изоляция которой производится в три слоя является весьма усиленной изоляцией (ВУС). Труба изоляция которой производится в два слоя (13 конструкция) и используется под футляр является усиленной изоляцией (УС).

У меня в проекте написано, что необходимо 3 метра трубы ВУС под газ, возможно у Вас приобрести три метра?

Покупка стальной трубы в ВУС изоляции производится от хлыста. Минимум это 6 метровая труба.

Каковы сроки изготовления стальной трубы в ВУС изоляции?

Сроки изготовления стальной трубы в ВУС изоляции, зависят от многих факторов. Самые главные – производительность линии, объем заказанной продукции, очередь на изготовление. Мы имеем возможность отдавать товар по мере его готовности, не дожидаясь окончания выполнения всего заказанного материала.  Возможно, необходимый Вам товар имеется у нас в наличии.  Уточните у менеджера отдела продаж труб в изоляции.

Если Вы хотите купить стальную трубу без изоляции, то жмите сюда – труба стальная здесь. или же – труба стальная в ппу изоляции

company-germes.ru

Усиленная и весьма усиленная (УС и ВУС) изоляция труб

ВУС изоляция труб — защитная усиленная наружная двух- и трехслойная изоляция. Полиэтиленовая изоляция труб не только надежно ограждает трубу от повреждений механического характера и пагубного воздействия жидких сред, но и обладает значительными показателями теплоизоляции, что позволяет значительно сократить расходы, связанные с потерей тепла.

Антикоррозийная весьма усиленная изоляция стальных труб — водонепроницаема и позволяет сохранить трубопровод в рабочем состоянии в течение тридцати лет, сводя возможность аварийной ситуации к минимуму.

Цена стальных труб в ВУС изоляции

Согласно нормативам, весьма усиленная изоляция подходит для стальных труб большого диапазона диаметров. ВУС изоляция труб, цена на которую зависит от толщины стенки и диаметра непосредственно самой трубы, имеет все необходимые сертификаты соответствия и является материалом, допущенным к эксплуатации на нефтегазопроводах.

Цены с 1 июля 2017 года

Цена за 1 м.п. изоляции с НДС

Стоимость двухслойной изоляции труб

Стоимость трехслойной изоляции труб
Диаметр трубы, мм Наружная ВУС, руб Наружная усиленная (УС), руб Диаметр трубы, мм Наружная ВУС, руб Наружная усиленная (УС), руб
57 218,30 206,50
76 247,80 236,00 76 401,20 389,40
89 259,60 247,80 89 413,00 401,20
108 295,00 283,20 108 472,00 460,20
114 324,50 312,70 114 483,80 472,00
133 377,60 365,80 133 519,20 507,40
159 460,20 448,40 159 601,80 590,00
219 554,60 542,80 219 684,40 672,60
273 613,60 607,70 273 767,00 755,20
325 672,60 660,80 325 896,80 885,00
377 731,60 719,80 377 1026,60 1014,80
426 826,00 814,20 426 1156,40 1144,60
530 1062,00 1050,20 530 1616,60 1604,80
630 1227,20 1215,40 630 1947,40 1923,40
720 1404,20 1392,40 720 2147,60 2135,80
820 1557,60 1534,00 820 2419,00 2407,20
920 2006,00 920 2855,60
1020 2230,20 1020 3186,00
1220 2749,40 1220 3776,00
1420 3009,00 1420 4342,40
1620 5900,00 1620 8850,00
1720 6450,00 1720 9675,00
1820 7250,00 1820 10875,00

Назначение

Трубы в усиленной изоляции применимы в магистральных трубопроводах, осуществляющих транспортировку:

  • нефти;
  • газа;
  • воды;
  • конденсата.

Весьма усиленная изоляция труб является достаточной для трубопроводов, размещенных под водой, а также во влагонасыщеных почвах или иных агрессивных средах.

Простая структура, высокий показатель адгезии к основанию (трубе), долгий срок службы и, что важно, низкая вероятность разгерметизации даже при механическом воздействии сделали изоляцию такого типа наиболее популярной в различных отраслях.

ПЭ изоляция труб: структура

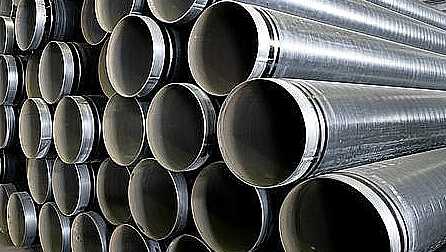

Стальные трубы в ВУС изоляции — это трубы, покрытые снаружи двух- или трехслойным антикоррозийным материалом. Изоляция, согласно нормам стандарта, имеет толщину в диапазоне от 2 до 3,5 мм и является  экструдированным полиэтиленом, размещенным на адгезионном подслое твердой структуры, поэтому ВУС изоляция иногда обозначается, как изоляция труб экструдированным полиэтиленом.

Усиленная изоляция стальных труб необходима в том случае, если труба будет эксплуатироваться в климате с резким перепадом температур, а также при крайне низких температурах. Согласно характеристикам,стальные трубы в изоляции способны выдерживать температуры в диапазоне от – 20°С до + 60°С.





www.tk-rapid.ru

ВУС изоляция труб – весьма усиленная изоляция, наружная изоляция труб ВУС в Москве и Екатеринбурге. ГОСТ 9.602-2005, отвод в изоляции ВУС

ВУС изоляция труб (изоляция весьма усиленного типа) обладает минимальными характеристиками по водопропускной способности и устойчивостью к механическому воздействию, что позволяет значительно снизить расходы на техническое обслуживание и ремонт трубопровода в течение длительного времени.

Высокий уровень эксплуатационных характеристик определяется особенностями технологических процессов, используемых при нанесении покрытия:

Защита трубопроводов от коррозии – важная задача, всегда остающаяся актуальной. Трубы, независимо от способа их прокладки, подвергаются воздействию влаги и кислорода – основных факторов, вызывающих коррозию металла. При подземной прокладке к основным негативным факторам добавляются грунтовые воды, которые могут быть агрессивными, и блуждающие токи, вызывающие электрохимическую коррозию.

Для защиты труб от внешней коррозии и продления срока службы трубопровода их изолируют от внешней среды. По степени защиты изоляция бывает нормальной, усиленной и весьма усиленной (ВУС). Наибольшей защитой обладает труба ВУС, мы выпускаем трубы ВУС с 2010 года, звони +7 (343) 311-29-48 или +7 (499) 653-72-67. Основное отличие весьма усиленной изоляции от других типов заключается в толщине изоляции и количестве слоев.

Показать все

Нанесение полиэтилена экструзией применяется в заводских условиях. В этом случае трубы ВУС поставляются к месту их укладки с уже нанесенной изоляцией. Необработанными остаются только концы труб длиной по 25 см для соединения. После сварки труб, стыки изолируются отдельно.

В полевых условиях перед укладкой в траншею весьма усиленная изоляция труб может производиться  намоткой ленты. При этом трубы, сваренные в «бесконечную» плеть, вывешивается с помощью трубоукладчиков на небольшой высоте над землей. Вдоль трубы последовательно передвигаются две очистительные машины, которые производят грубую очистку поверхности, затем очистку до металлического блеска и грунтовку трубы.

Следом за ними проходит изоляционная машина, навивающая на трубу полиэтиленовые ленты. После этого труба вывешивается над осью траншеи и опускается в нее. Одновременная изоляция и укладка трубы происходит со скоростью от 100 до 850 м/ч. Наряду с совмещенным методом применяется и раздельный, при котором изоляция трубы и ее укладка в траншею происходят как две отдельных операции в два прохода.

Толщина, которую имеет наружная изоляция труб, колеблется от 1,8 до 3,5 мм. Слой полиэтилена наносится на специальную грунтовку, обеспечивающую ему высокую адгезию к металлу.

В случае подземной прокладки наружная изоляция труб ВУС должна выдерживать высокие нагрузки, возникающие при возможных подвижках грунта. В связи с этим исключительное значение имеет прочность изолирующего слоя при подземной прокладке.

Полиэтилен обладает стопроцентной водонепроницаемостью и высокими диэлектрическими свойствами. Надежная изоляция металла трубы от влаги, кислорода и блуждающих токов позволяет безаварийно эксплуатировать трубопроводы, защищенные таким образом, до 30 лет.

Наша продукция доступна в Москве, Екатеринбурге, и других регионах.

Также готовы предложить отвод в изоляции ВУС.

Показать все

www.tpk-company.ru

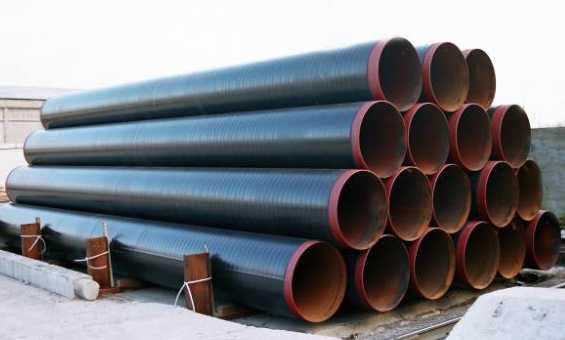

Стальные трубы в изоляции ВУС (весьма усиленный слой)

Стальные трубы в изоляции ВУС (весьма усиленный слой)

Стальные трубы в изоляции ВУС (весьма усиленный слой) на основе полимерной липкой ленты гост 9.602-89, гост 51164-98.

Компания ООО «АОС» производит и реализует трубы в весьма усиленной изоляции ВУС, мы на протяжении многих лет являемся одним из известных и надежных поставщиков труб в ВУС и ППУ изоляции в УрФО.

ВУС изоляция наносится на стальные трубы в заводских условиях методом боковой ( «плоскощелевой») экструзии в соответствии с требованиями ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии», а так же к усиленному и весьма усиленному типам изоляции в соответствии с ГОСТ 9.602-89 «Сооружения подземные. Общие требования к защите от коррозии»

Вопросы защиты трубопроводов от коррозии становятся все более актуальными в связи с увеличением коррозионной агрессивности атмосферы и грунта в ряде районов. В интересах длительной сохранности трубопроводных систем необходимо уже на стадии их проектирования определить оптимальный вариант защиты от коррозии путем выбора наиболее подходящего материала труб и соответствующих мер их защиты.

Покрытие ВУС изоляции удовлетворяет следующим требованиям:
— низкая влагокислородопроницаемость;
— высокие механические характеристики;
— высокая и стабильная во времени адгезия к стали;
— стойкость к катодному отслаиванию;
— хорошие диэлектрические характеристики.
Температурный режим длительной эксплуатации изолированных трубопроводов от минус 40°С до плюс 60°С. Срок службы покрытия составляет не менее проектного срока службы трубопровода (30-50 лет и более).

Сферы преимущественного применения трубы ВУС:
— подземные городские и межпосёлковые газовые сети с температурой носителя до +50 °С;
— водопроводные сети (с применением комбинированной изоляции — внутренней цементно-песченной изоляции),
— промышленного водоснабжения и канализации с температурой носителя до +50 °С;
— магистральные трубопроводы (газопроводы, нефтепроводы, продуктопроводы) с температурой носителя до +50 °С.

Для защиты от наружной коррозии трубопроводов используется двух и трехслойное покрытие.

СТРУКТУРА
трехслойного гидроизоляционного защитного покрытия ВУС
ГОСТ 9.602-89, ГОСТ 51164-98


 1 слой

Грунтовка праймер НК-50 (1 слой) ТУ 5775-001-01297859-95- толщина 1-6мм.

Праймер «НК-50» предназначен для нанесения на металлические трубопроводы под полимерную изоляционную ленту «Полилен». Грунтовка представляет собой каучуково-смоляную наполненную композицию, растворенную в бензине.

НАИМЕНОВАНИЕ

ЗНАЧЕНИЕ

Цвет

Черный

Толщина в сухом состоянии, мм

0.05 — 0.076

Время высыхания, мин

10-15

Температура нанесения, С

от -40 до +50

Температура вспышки, С

17

Содержание твердого вещества, %

20

Вязкость при + 23 С (время вытекания при диаметре наконечника 4 мм), сек

25 ± 5


 2 слой

Лента полиэтиленовая «ПОЛИЛЕН 40-ЛИ-63» (2слоя)- ТУ 2245-003-01297859-99толщина 0,3-2,7мм.

Лента «Полилен» — четырехслойная лента на основе термосветостабилизированного полиэтилена и бутилкаучука, изготовленная методом со-экструзии — предназначена для изоляции наружной поверхности при строительстве и ремонте подземных трубопроводов с целью защиты их от коррозии.

Полилен 40-ЛИ-63 и нормы. Нормы расхода изоляционных материалов Полилен 40-ЛИ-63 на магистральные трубопроводы в расчете на 1 км.

Вид изоляционного материала

Ед. изм.

Кол-во слоев

Диаметр трубы (мм)

426

529

630

720

820

920

1020

1220

1420

Расход ленты или обертки на трубе

м2

1

1552

1954

2328

2660

3030

3399

3769

4507

5246

2

3323

4126

4913

5615

6395

7175

7955

9514

11074

ПОЛИЛЕН 40-ЛИ-63  (лента)

тн.

1

1,080

1,300

1,545

1,770

2,011

2,255

2,503

2,993

3,484

2

2,210

2,740

3,262

3,730

4,250

4,764

5,282

6,320

7,353



Полилен 40-ЛИ-63 — основные технические характеристики:

ПОЛИЛЕН 40-ЛИ-63  (Пленка)

Наименование параметра

Значение стандарта

Результат тестирования

1

Толщина, мм

0,63±0,05

0,63

2

Ширина полотна в рулоне, мм

450±5

450

3

Длина полотна в рулоне, м, не менее

170

170

4

Цвет

Черный

Черный

5

Прочность при разрыве, Н/см, не менее

50

84

6

Относительное удлинение при разрыве, %

200

397

7

Водопоглощение в теч. 1000 ч. при 20 гр. Ц., %, не более

0,5

Соответствует

8

Температура хрупкости, oС, не выше

минус 60

Соответствует

9

Удельное объемное электросопротивление, Oм·м, не менее

1х1013

Соответствует

10

Адгезия к отгрунтованной стали, Н/см, не менее

20

27

11

Адгезия в нахлёсте ленты к ленте, Н/см, не менее

7.0

Соответствует

 3 слой

наружный слой обертка 40-ОБ-63  (1 слой) — толщина 2,2-3,5мм.


Общая толщина изоляции от 2,5мм.

На каждую партию изолированных стальных труб выдается сертификат.

Стальные трубы в изоляции ВУС (битумно-мастичная)

Стальные трубы в битумной изоляции (весьма усиленная) применяются для гидроизоляции подземной бесканальной прокладки холодного водоснабжения, технических трубопроводов (канализации).
Возможно применение стальных труб в изоляции ВУС для канализации и сточных вод.

Покрытие на основе битумных мастик для стальных труб диаметром 32-2200мм. состоит из нескольких армированных слоев битумно-резиновой мастики МБР — 90, нанесенных на трубу по битумному праймеру. Согласно ГОСТ 51164-98 — общие требования к защите трубопроводов от коррозии, толщина покрытия при заводском нанесении на трубы диаметром от 57 до 159 мм составляет 7,5 мм, свыше 159 мм — 9 мм.

Битумно-мастичная изоляция не долговечна, так как рабочая температура изоляции ограничивается диапозоном от -10 до +40*С, а при большом понижении температуры изоляционный слой становиться хрупким и разрушается даже от незначительных нагрузок. Уступает битумно-мастичное покрытие другим материалам и по уровню ударной прочности и по биостойкости.
Но несмотря на все вышеизложенное защитные свойства такой изоляции довольно высоки, технология нанесения проста. Свои основные характеристики она сохраняет на протяжении 10-15 лет.

СТРУКТУРА
гидроизоляционного битумного мастичного защитного покрытия весьма усиленного типа (ВУС) ГОСТ 9.602-89


 1 слой — грунтовка (праймер)
 2 слой — мастика резино-битумная МБР-90
 3 слой — армирующий материал: полотно нетканное
 4 слой — мастика резино-битумная МБР -90
 5 слой — армирущий материал: полотно нетканное
 6 слой — обертка наружная в один слой (крафт-бумага)
 7 слой — обертка наружная в один слой (крафт-бумага)
 Общая толщина изоляции 7,5 — 9,0мм.



Часто задаваемые вопросы по стальным трубам в ВУС изоляции:

Что минимум нужно указать при заказе трубы ВУС?

Необходимо указать диаметр стальной трубы и стенку, если трубы не по стали ст3 или ст20, то требуется указать сталь. Далее, следует указать ГОСТ 9.602-2005 или написать, что труба будет в ВУС изоляции. Обязательно указать, одним из трех способов: номер конструкции, какое покрытие требуется (мастичное или пленка), под воду или под газ. Важно! Не забывайте оставить свои координаты.

У меня в проекте не написано, сколько слоев изоляции требуется, как понять двух или трехслойную изоляцию мне надо?

Для начала, надо определиться, под какую среду вам необходима стальная труба в ВУС изоляции — газ или вода. Если труба необходима под газ, то необходимо три слоя изоляции, если под воду — то возможны все два варианта.

У меня в проекте написано, что необходимо 3 метра трубы ВУС под газ, возможно у Вас приобрести три метра?

Покупка стальной трубы в ВУС изоляции производится от хлыста. Минимум это 6 метровая труба.

Каковы сроки изготовления стальной трубы в ВУС изоляции?

Сроки изготовления стальной трубы в ВУС изоляции, зависят от многих факторов. Самые главные — производительность линии, объем заказанной продукции, очередь на изготовление. Мы имеем возможность отдавать товар по мере его готовности, не дожидаясь окончания выполнения всего заказанного материала. Возможно, необходимый Вам товар имеется у нас в наличии. Уточните у менеджера отдела продаж труб в изоляции.

Труба в ВУС изоляции видео:

Купить трубы в ВУС изоляции вы можете в компании ООО «АОС»

 9180 просмотров

aosgk.ru

Отправить ответ

avatar
  Подписаться
Уведомление о

Рубрики
