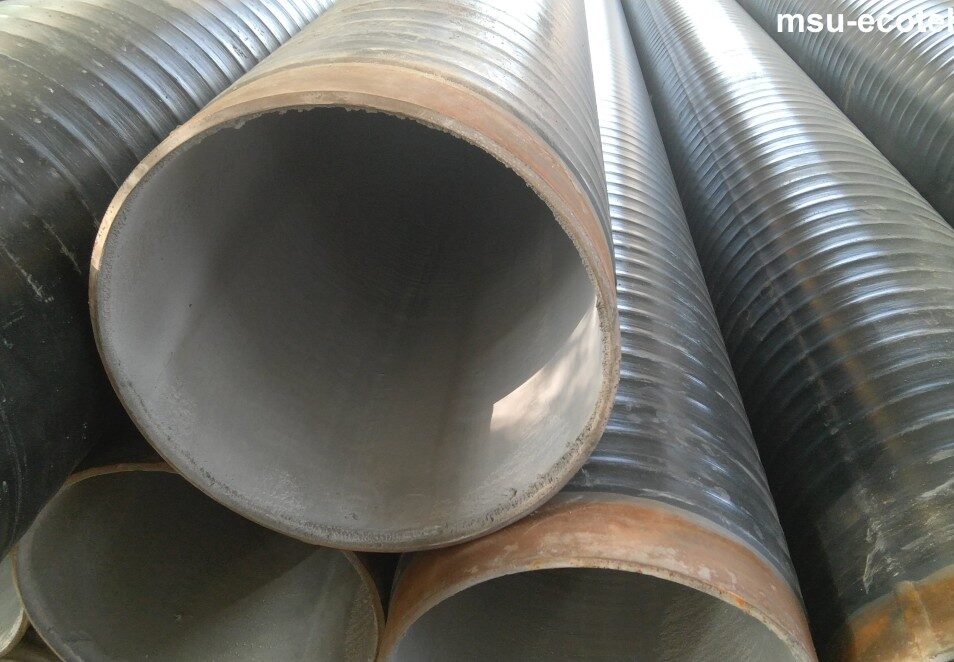

ВУС изоляция – что это такое, преимущества и недостатки

Для защиты стальных труб от коррозии применяется несколько способов, но наиболее эффективным и надежным является создание весьма усиленных изоляционных покрытий или ВУС изоляции. Ее главная особенность заключается в многослойной структуре, набранной из нескольких гидроизоляционных материалов, полностью исключающих наличие повышенной влажности у поверхности трубопроводной линии.



Сделать вручную гидроизоляцию в несколько слоев на большой протяженности с гарантией высокого качества и соблюдения требований нормативных документов в полевых условиях весьма затруднительно. Поэтому ВУС изоляцию наносят на трубные заготовки только в заводских условиях на специальном оборудовании и при прокладке линии изолируют только сварные стыки. При этом на поверхность трубы должно наносится такое же многослойное покрытие, как и в заводских условиях, с применением дробеструйной и газопламенной обработки металла.

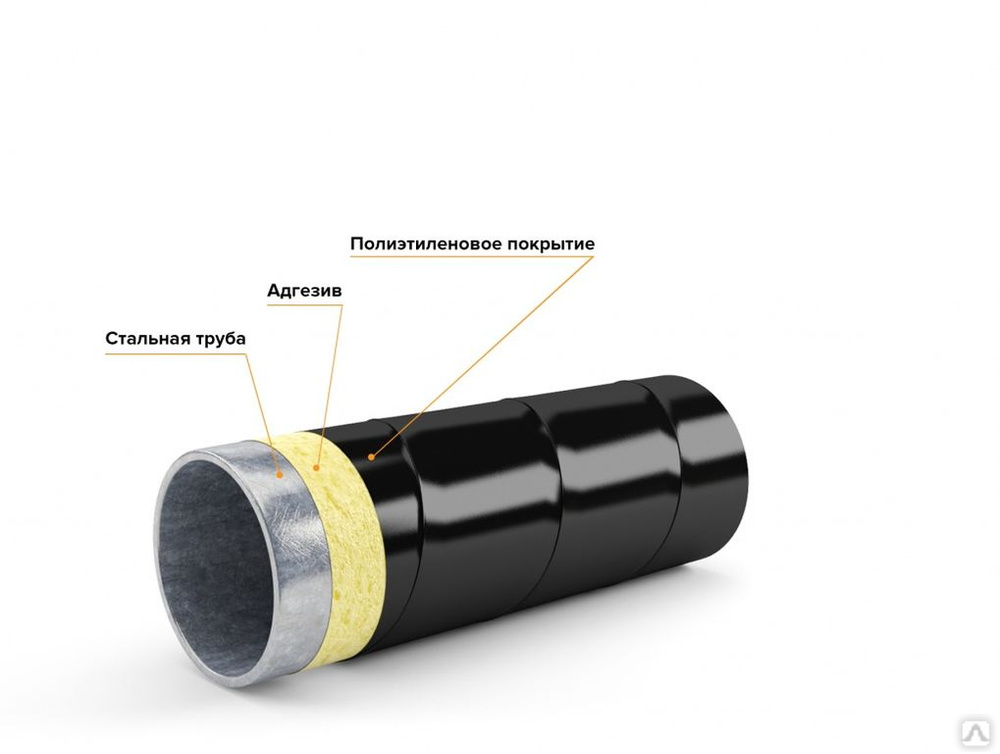

Самая распространенная структура весьма усиленной гидроизоляционной защиты следующая:

• праймер (грунт) на основе эпоксидной смолы или битума;
• пленочный водонепроницаемый слой;
• внешнее защитное покрытие жесткой лентой из экструзионного полиэтилена.



С целью улучшения адгезии между грунтом и стальной трубой ее поверхность зачищается при помощи специального абразивного оборудования.

Достоинства и недостатки ВУС изоляции

Обработка труб битумными мастиками не является новой технологией защиты от коррозии, а вот разработка многослойных битумно-полимерных структур продвинула вопрос гидроизоляции трубопроводов на более высокий уровень надежности и долговечности. Основными преимущества ВУС изоляции являются:

• высокий уровень защиты металла от коррозии;
• несложная технология обработки труб;
• защита трубопровода от блуждающих токов;
• невысокая стоимость используемых материалов;
• защита трубы от кислотного воздействия почвы.



В числе минусов ВУС изоляции следует назвать ограниченный срок эксплуатации и необходимость монтажа изоляционной защиты сварных швов с применением дробеструйной и газопламенной обработки металлической поверхности вручную.



Трубный прокат с битумно полимерными слоями соответствует всем нормативным требованиям, предъявляемым к прокладке трубопроводных магистралей. Нанесение гидроизоляционных слоев при помощи заводского оборудования позволяет контролировать качество продукции на каждом производственном этапе. Весьма усиленная изоляция это наиболее оптимальный вариант по соотношению капитальных затрат, эффективности и долговечности материалов.



Технология наложения ВУС изоляции



Заводское оборудование позволяет изолировать трубные заготовки диаметром от 40 до 720 мм. Технические требования к ВУС изоляции приведены в ГОСТ 9.602-2005 и 51164. Для оценки прочности на разрыв используются ГОСТ 11262 и 14236, устойчивости при ударе оценивается по ГОСТ 25812.



Нанесение многослойного защитного покрытия выполняется в несколько последовательных этапов:

• трубу нагревают и зачищают пескоструйным или дробеметным аппаратом для удаления всех загрязнений и создания шероховатой поверхности;
• трубу осматривают и проверяют на отсутствие пыли;
• температуру металла поднимают до 200°C и поверхность покрывают слоем праймера толщиной 2-6 мм;
• на еще не остывший слой наклеивается пленочный гидроизоляционный материал;
• поверхность пленки оклеивается по спирали жесткой защитной лентой из полиэтилена;
• срез изоляционного покрытия срезается по краям с отступом 150 мм, а на трубе снимается фаска для обеспечения качественного сварочного соединения.

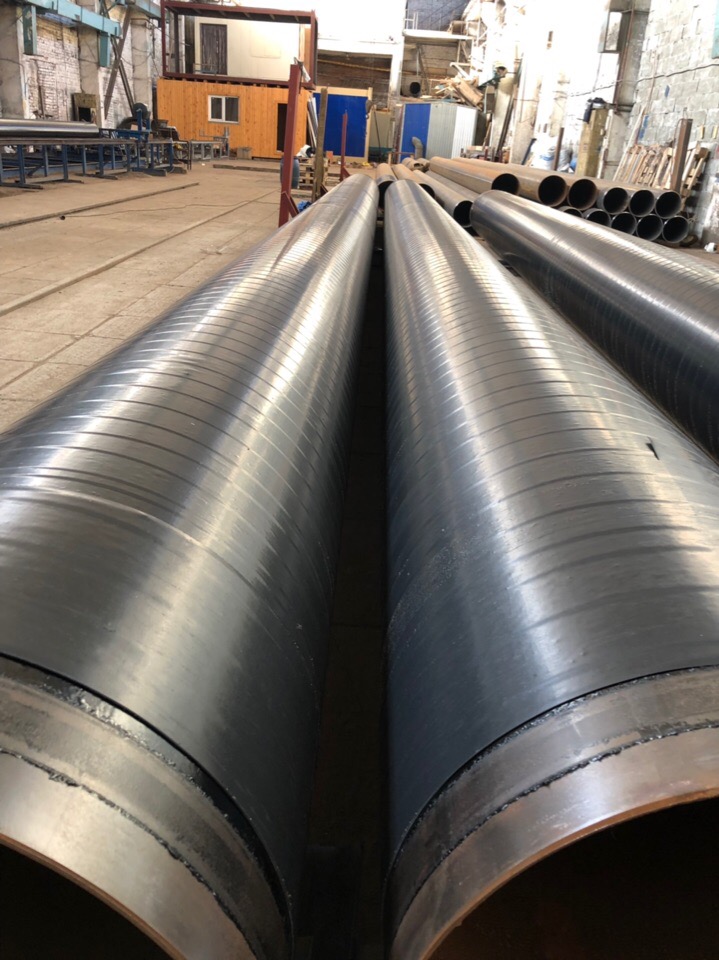

В результате получается прочное многослойное монолитное покрытие ВУС изоляции, не подверженное воздействию влаги и способное выдерживать без разрушения точечный удар силой до 2,0 кг. Согласно требованию стандарта общая толщина ВУС изоляции должна быть не менее 3,6 мм.



В зависимости от состояния трубы и марки стали защитных слоев может 2, 3 или 4. Три слоя принимаются, как стандартный вариант. Отсутствие праймера в двухслойной структуре ВУС изоляции допускается при обработке новых чистых труб из низкоуглеродистых сталей. В этом случае для повышения адгезии грунтовочный слой не требуется.



Четвертый слой хромата может потребоваться для гидроизоляции легированных сталей и труб, которые давно хранятся на складе, чтобы увеличить сцепление праймера с металлической поверхностью.



Условия монтажа и эксплуатации



Трубы в ВУС изоляции применяются для монтажа водопроводных сетей подземной прокладки, ливневой канализации, газопроводов, нефтепроводов, воздуховодов сжатого воздуха и технологических линий с температурой рабочей среды не более +50°C.

Расчетный срок эксплуатации изолированных линий составляет 15 лет. Реально такие трубы служат по 25-30 лет. Следует знать, что ВУС изоляция начинает разрушаться при температуре ниже -10°C, а значит, прокладка трубопроводов должна быть ниже точки промерзания грунта.



Трубы в весьма усиленной гидроизоляции применяют для подземной прокладки на участках со сложными условиями эксплуатации, такими как:

• заболоченные и засоленные почвы;
• районы свалок и сброса ливневых стоков;
• переходы под железными и автомобильными дорогами;
• прокладка по дну рек и водоемов;
• поля с активным орошением и черноземы;
• места пересечения с внешними инженерными коммуникациями;
• проходы под зданиями и сооружениями.



Вне зависимости от эксплуатационного состояния участка прокладки линии ВУС изоляция обязательна к применению при рабочем давлении среды в магистрали более 1,2 МПа (12 бар).

Кроме этого, рассчитывая в проекте тип битумно-полимерного покрытия, необходимо учитывать величину электрического сопротивления грунтов. При прокладке линии в почве с высокой коррозионной агрессивностью и электросопротивлением менее 10 Ом*м следует предусмотреть максимальный уровень защиты.
