Изоляция труб стальных весьма усиленная: Весьма усиленная гидроизоляция труб — битумная система Интейп

alexxlab | 22.03.2023 | 0 | Разное

Трубы ВУС, ВУС изоляция, полилен, изоляция труб, изоляция газопроводов, труба в изоляции



  март 2021г
ВУС изоляция наносится на стальные трубы в заводских условиях. Наша компания  находится в г. Санкт-Петербурге и может предложить Вашему вниманию современную продукцию, отвечающую самым высоким требованиям и стандартам.

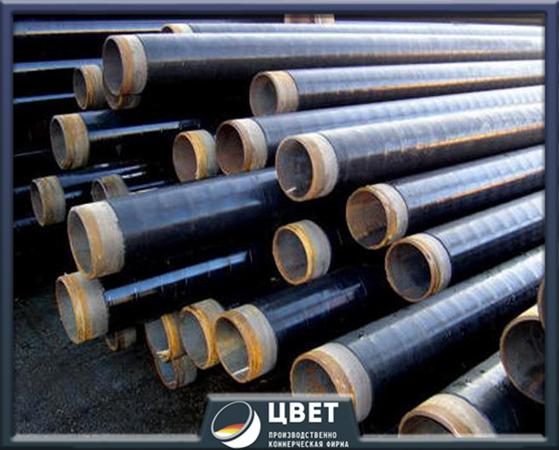

Стальные трубы в изоляции ВУС (весьма усиленный слой) на основе полимерной липкой ленты гост 9.602-89, гост 51164-98.

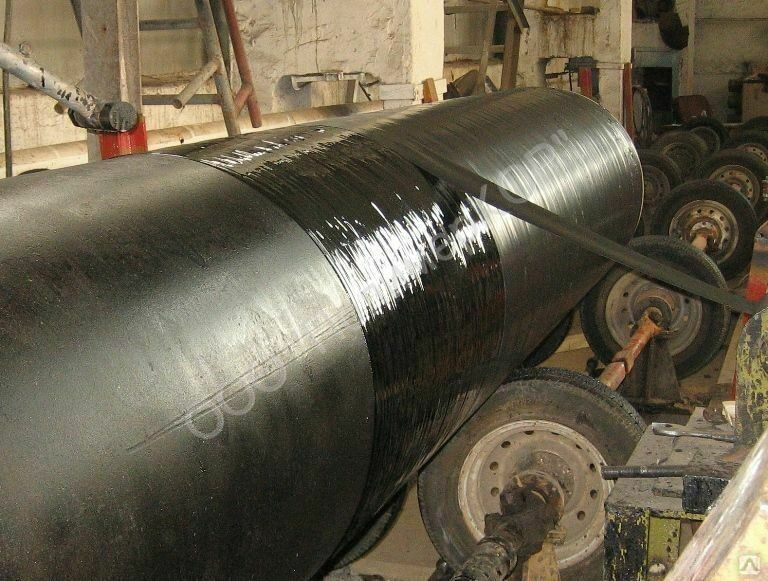

ВУС изоляция наносится на стальные трубы в заводских условиях методом боковой («плоскощелевой») экструзии в соответствии с требованиями ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии», а так же к усиленному и весьма усиленному типам изоляции в соответствии с ГОСТ 9.602-89 «Сооружения подземные. Общие требования к защите от коррозии»

Вопросы защиты трубопроводов от коррозии становятся все более актуальными в связи с увеличением коррозионной агрессивности атмосферы и грунта в ряде районов.

В интересах длительной сохранности трубопроводных систем необходимо уже на стадии их проектирования определить оптимальный вариант защиты от коррозии путем выбора наиболее подходящего материала труб и соответствующих мер их защиты.

Покрытие ВУС изоляции удовлетворяет следующим требованиям:
– низкая влагокислородопроницаемость;
– высокие механические характеристики;
– высокая и стабильная во времени адгезия к стали;
– стойкость к катодному отслаиванию;
– хорошие диэлектрические характеристики.
Температурный режим длительной эксплуатации изолированных трубопроводов от минус 40°С до плюс 60°С. Срок службы покрытия составляет не менее проектного срока службы трубопровода (30-50 лет и более). Сферы преимущественного применения трубы ВУС:
– подземные городские и межпосёлковые  газовые сети с  температурой  носителя до +50 °С;
– водопроводные сети (с применением комбинированной изоляции – внутренней цементно-песченной изоляции),
– промышленного водоснабжения и канализации с температурой носителя до +50 °С;

– магистральные трубопроводы (газопроводы, нефтепроводы, продуктопроводы) с температурой носителя до +50 °С.

Для защиты от наружной коррозии трубопроводов используется двух и трехслойное покрытие.


СТРУКТУРА
трехслойного гидроизоляционного защитного покрытия ВУС
ГОСТ 9.602-89, ГОСТ 51164-98


 1 слой

Грунтовка праймер НК-50 (1 слой) ТУ 5775-001-01297859-95- толщина 1-6мм.

Праймер «НК-50» предназначен для нанесения на металлические трубопроводы под полимерную изоляционную ленту “Полилен”. Грунтовка представляет собой каучуково-смоляную наполненную композицию, растворенную в бензине.

НАИМЕНОВАНИЕ

ЗНАЧЕНИЕ

Цвет

Черный

Толщина в сухом состоянии, мм

0.05 – 0.076

Время высыхания, мин

10-15

Температура нанесения, С

от -40 до +50

Температура вспышки, С

17

Содержание твердого вещества, %

20

Вязкость при + 23 С (время вытекания при диаметре наконечника 4 мм), сек

25 ± 5


 2 слой

Лента полиэтиленовая «ПОЛИЛЕН 40-ЛИ-63» (2слоя)- ТУ 2245-003-01297859-99толщина 0,3-2,7мм.

Лента “Полилен” – четырехслойная лента на основе термосветостабилизированного полиэтилена и бутилкаучука, изготовленная методом со-экструзии – предназначена для изоляции наружной поверхности при строительстве и ремонте подземных трубопроводов с целью защиты их от коррозии.

Полилен 40-ЛИ-63 и нормы. Нормы расхода изоляционных материалов Полилен 40-ЛИ-63 на магистральные трубопроводы в расчете на 1 км.

Вид изоляционного материала

Ед. изм.

Кол-во слоев

Диаметр трубы (мм)

426

529

630

720

820

920

1020

1220

1420

Расход ленты или обертки на трубе

м2

1

1552

1954

2328

2660

3030

3399

3769

4507

5246

2

3323

4126

4913

5615

6395

7175

7955

9514

11074

ПОЛИЛЕН 40-ЛИ-63 (лента)

тн.

1

1,080

1,300

1,545

1,770

2,011

2,255

2,503

2,993

3,484

2

2,210

2,740

3,262

3,730

4,250

4,764

5,282

6,320

7,353



Полилен 40-ЛИ-63 – основные технические характеристики:

ПОЛИЛЕН 40-ЛИ-63 (Пленка)

Наименование параметра

Значение стандарта

Результат тестирования

1

Толщина, мм

0,63±0,05

0,63

2

Ширина полотна в рулоне, мм

450±5

450

3

Длина полотна в рулоне, м, не менее

170

170

4

Цвет

Черный

Черный

5

Прочность при разрыве, Н/см, не менее

50

84

6

Относительное удлинение при разрыве, %

200

397

7

Водопоглощение в теч. 1000 ч. при 20 гр. Ц., %, не более

0,5

Соответствует

8

Температура хрупкости, oС, не выше

минус 60

Соответствует

9

Удельное объемное электросопротивление, Oм·м, не менее

1х1013

Соответствует

10

Адгезия к отгрунтованной стали, Н/см, не менее

20

27

11

Адгезия в нахлёсте ленты к ленте, Н/см, не менее

7. 0

Соответствует

 3 слой

наружный слой обертка 40-ОБ-63 (1 слой) – толщина 2,2-3,5мм.


 Общая толщина изоляции от 2,5мм.

На каждую партию изолированных стальных труб выдается сертификат.

Стальные трубы в изоляции ВУС (битумно-мастичная)

Стальные трубы в битумной изоляции (весьма усиленная) применяются для гидроизоляции подземной бесканальной прокладки холодного водоснабжения, технических трубопроводов (канализации).
Возможно применение стальных труб в изоляции ВУС для канализации и сточных вод.

Покрытие на основе битумных мастик для стальных труб диаметром 32-2200мм. состоит из нескольких армированных слоев битумно-резиновой мастики МБР – 90, нанесенных на трубу по битумному праймеру. Согласно ГОСТ 51164-98 – общие требования к защите трубопроводов от коррозии, толщина покрытия при заводском нанесении на трубы диаметром от 57 до 159 мм составляет 7,5 мм, свыше 159 мм – 9 мм.

Битумно-мастичная изоляция не долговечна, так как рабочая температура изоляции ограничивается диапозоном от -10 до +40*С, а при большом понижении температуры изоляционный слой становиться хрупким и разрушается даже от незначительных нагрузок. Уступает битумно-мастичное покрытие другим материалам и по уровню ударной прочности и  по биостойкости.
Но несмотря на все вышеизложенное защитные свойства такой изоляции довольно высоки, технология нанесения проста. Свои основные характеристики она сохраняет на протяжении 10-15 лет.

СТРУКТУРА
гидроизоляционного битумного мастичного защитного покрытия весьма усиленного типа (ВУС) ГОСТ 9.602-89



 1 слой – грунтовка (праймер)
 2 слой – мастика резино-битумная МБР-90
 3 слой – армирующий материал: полотно нетканное
 4 слой – мастика резино-битумная МБР -90
 5 слой – армирущий материал: полотно нетканное
 6 слой – обертка наружная в один слой (крафт-бумага)
 7 слой – обертка наружная в один слой (крафт-бумага)
 Общая толщина изоляции 7,5 – 9,0мм.



Часто задаваемые вопросы по стальным трубам в ВУС изоляции:


Что минимум нужно указать при заказе трубы ВУС?

Необходимо указать диаметр стальной трубы и стенку, если трубы не по стали ст3 или ст20, то требуется указать сталь. Далее, следует указать ГОСТ 9.602-2005 или написать, что труба будет в ВУС изоляции. Обязательно указать, одним из трех способов: номер конструкции, какое покрытие требуется (мастичное или пленка), под воду или под газ.  Важно! Не забывайте оставить свои координаты для связи с отделом продаж труб ВУС.



У меня в проекте не написано, сколько слоев изоляции требуется, как понять двух или трехслойную изоляцию мне надо?

Для начала, надо определиться, под какую среду вам необходима стальная труба в ВУС изоляции – газ или вода. Если труба необходима под газ, то необходимо три слоя изоляции, если под воду – то возможны все два варианта.

Чем отличается весьма усиленная изоляция трубы от усиленной изоляции трубы, ВУС и УС?

Труба изоляция которой производится в три слоя является весьма усиленной изоляцией (ВУС). Труба изоляция которой производится в два слоя (13 конструкция) и используется под футляр является усиленной изоляцией (УС).

У меня в проекте написано, что необходимо 3 метра трубы ВУС под газ, возможно у Вас приобрести три метра?

Покупка стальной трубы в ВУС изоляции производится от хлыста. Минимум это 6 метровая труба.

Каковы сроки изготовления стальной трубы в ВУС изоляции?

Сроки изготовления стальной трубы в ВУС изоляции, зависят от многих факторов. Самые главные – производительность линии, объем заказанной продукции, очередь на изготовление. Мы имеем возможность отдавать товар по мере его готовности, не дожидаясь окончания выполнения всего заказанного материала.  Возможно, необходимый Вам товар имеется у нас в наличии.   Уточните у менеджера отдела продаж труб в изоляции.

Если Вы хотите купить стальную трубу без изоляции, то жмите сюда – труба стальная здесь. или же – труба стальная в ппу изоляции

Весьма усиленная изоляция труб в категории “Строительство”

Труба стальная Ø57 мм в весьма усиленной изоляции (ВУС)

Доставка из г. Киев

от  589 грн/пог.м

Купить

Труба ДУ 32 в весьма-усиленной битумно-полимерной гидроизоляции ВУС изоляция

Доставка по Украине

от  650 грн/м

Купить

Труба 57 в весьма-усиленной битумно-полимерной гидроизоляции ВУС изоляция

Доставка по Украине

от  650 грн/м

Купить

Труба 76 в весьма-усиленной битумно-полимерной гидроизоляции ВУС изоляция

Доставка по Украине

от  650 грн/м

Купить

Труба 89 в весьма-усиленной битумно-полимерной гидроизоляции ВУС изоляция

Доставка по Украине

от  650 грн/м

Купить

Труба 108 в весьма-усиленной битумно-полимерной гидроизоляции ВУС изоляция

Доставка по Украине

от  650 грн/м

Купить

Труба 76х3,5мм в весьма-усиленной битумно-полимерной гидроизоляции ВУС изоляция

Доставка по Украине

от  720 грн/м

Купить

Труба 133 мм в весьма-усиленной битумно-полимерной гидроизоляции ВУС изоляция

Доставка по Украине

от  1 160 грн/м

Купить

Труба 530 в весьма-усиленной битумно-полимерной гидроизоляции ВУС изоляция

Доставка по Украине

от  9 300 грн

Купить

Труба в гидроизоляции 133х4мм Весьма усиленная изоляция

Доставка по Украине

от  1 160 грн/м

Купить

Смотрите также

Труба 76х3,5 мм в весьма-усиленной битумно-полимерной гидроизоляции ВУС изоляция

Доставка по Украине

от  720 грн/м

Купить

Труба в Весьма усиленной изоляции (ВУС) 219х6 мм

Доставка по Украине

от  3 600 грн/м

Купить

Труба 133 в весьма-усиленной битумно-полимерной гидроизоляции ВУС изоляция

Доставка по Украине

от  650 грн/м

Купить

Труба 76 мм в весьма-усиленной битумно-полимерной гидроизоляции ВУС изоляция

Доставка по Украине

от  720 грн/м

Купить

Труба 273 в весьма-усиленной битумно-полимерной гидроизоляции ВУС изоляция

Доставка по Украине

от  650 грн/м

Купить

Труба 89 мм в весьма-усиленной битумно-полимерной гидроизоляции ВУС изоляция

Доставка по Украине

от  900 грн/м

Купить

Труба 219 в весьма-усиленной битумно-полимерной гидроизоляции ВУС изоляция

Доставка по Украине

от  650 грн/м

Купить

Битумно-полимерная изоляция стальных труб ВУС и УС ДСТУ 4219:2003

Услуга

от  880 грн/кв. м

ООО “ЦЕНТРУМ”Кременчуг

Труба 325 в весьма-усиленной битумно-полимерной гидроизоляции ВУС изоляция

Доставка по Украине

от  650 грн/м

Купить

Труба 102 мм в весьма-усиленной битумно-полимерной гидроизоляции ВУС изоляция

Доставка по Украине

от  902 грн/м

Купить

Труба 530 в весьма-усиленной битумно-полимерной гидроизоляции ВУС изоляция

Доставка по Украине

от  650 грн/м

Купить

Труба 108 мм в весьма-усиленной битумно-полимерной гидроизоляции ВУС изоляция

Доставка по Украине

от  900 грн/м

Купить

Труба 720 в весьма-усиленной битумно-полимерной гидроизоляции ВУС изоляция

Доставка по Украине

от  650 грн/м

Купить

Труба 114 мм в весьма-усиленной битумно-полимерной гидроизоляции ВУС изоляция

Доставка по Украине

от  900 грн/м

Купить

Стальная труба с теплоизоляцией

Черная стальная труба Применение строительных лесов
21 мая 2018 г.

Описание основного производственного процесса сварных труб большого диаметра:
3 июня 2017 г. и газопроводных сетей, проекты химической изоляции труб в нефтяных, химических, центральных и тепловых сетях, центральные вентиляционные трубы кондиционирования воздуха и коммунальное строительство. Высокотемпературная сборная стальная труба с теплоизоляцией прямого заглубления представляет собой сборную стальную трубу с теплоизоляцией заводского изготовления прямого заглубления с хорошими теплоизоляционными характеристиками, безопасностью и надежностью, а также низкой стоимостью строительства.

Спецификация

1. Предварительно изолированная стальная труба, покрытая пенополиуретаном высокой плотности, выдерживает температуру до 140°C.

2. С коррозионностойкой трубой из ПЭВП можно сделать трубу непосредственно закопанной под землей без траншеи.

3. Трубы и фитинги разных размеров могут использоваться для различных проектов отопления и охлаждения.

4. Толщина пенополиуретана может составлять от 26,5 до 83 мм и более.



Описание Стальная труба с полиуретановой теплоизоляцией
Стена Tickess 0,5–16 мм
Длина 1м-12м, или по требованию заказчика
Стандарт производства API 5L PSL1/ PSL2, ASTM A53, ASTM A252, GB/T9711.1, GB/T3091, SY/T 5037-2012, DIN1626, EN10219, EN10217
Конец 30~35° Скошенный конец
Контроль качества 100 % рентгенографический контроль
100 % гидравлический контроль давлением
100 % ультразвуковой контроль
Внутренняя подкладка Эпоксидная смола, цементный раствор и по требованию заказчика
Рабочее давление <1,6 МПа
Проложенный Заглубленный, подвесной, траншейный

Марка стальной трубы

и фитинг

20#/Q235 Бесшовная стальная труба и спиральная стальная труба (стандарт Великобритании и масла)
Изоляционный материал

Не содержащий фтора вспененный водой жесткий пенополиуретан

(плотность пены: 60 кг/м3-80 кг/м3

Внутреннее поверхностное натяжение

полиэтиленовая труба высокой плотности

≥50dy/см

Описание продукта



Эффективно решает проблему изоляции, смазки скольжения и водостойкости полиуретановой теплоизоляции концов стальных труб заводского изготовления, непосредственно заглубленных теплоизоляционных труб, используемых для высокотемпературной передачи тепла от 130°C до 600°C (Стальная труба с теплоизоляцией) в центральном городском отоплении. Высокотемпературные быстровозводимые теплоизоляционные полиуретановые стальные трубы не только обладают передовыми технологиями и практическими характеристиками, которые трудно сравнить с традиционными траншеями и воздушными трубопроводами, но также имеют значительные социальные и экономические преимущества, а также являются мощными мерами по отоплению. и энергосбережение. Высокотемпературная сборная стальная труба с теплоизоляцией прямого заглубления использует технологию трубопровода прямого заглубленного отопления, что указывает на то, что развитие технологии теплопровода в Китае вступило в новую отправную точку.

Стальная труба с полиуретановой теплоизоляцией состоит из стальной трубы, внутренней оболочки из армированного стекловолокном пластика и внешней оболочки из армированного стекловолокном пластика. Его особенность заключается в том, что он также включает высокотемпературный изоляционный изоляционный слой, смазочный слой и эластичное уплотнение. Полезная модель эффективно решает задачу сохранения тепла, смазки скольжения и водонепроницаемости оголенного конца трубы сборно-разборной прямозаглубленной теплосберегающей трубы, используемой для передачи высокотемпературного теплоносителя 130°С-600°С в централизованной системе городского отопления.
