Проходные изоляторы ипу, высоковольтное оборудование

     Проходные фарфоровые изоляторы используются для изоляции и ввода токоведущих частей в закрытые РУ (распределительные высоковольтные устройства) электрических подстанций и станций, в комплектные РУ, а так же для соединения с открытыми высоковольтными распределительными устройствами или линиями электропередачи с напряжением свыше 1000 вольт и  предельной частотой 100 Гц. Эти изделия играют немаловажную роль в современной энергетической сфере.

     И хоть область применения проходных изоляторов не столь обширна, существует несколько видов этих изделий. Одним из наиболее популярных высоковольтных изолирующих приборов являются изоляторы ипу-10/630-7,5 и ип-10 /630-7,5. Главным их различием является усиленное исполнение внешней изоляции (буква “У” в маркировке), что свидетельствует о возможности наружной установки изолятора. Основным отличием между  изоляторами типа ИП(У) является номинальное напряжение (от 10 до 35 кВ), разрушающая сила на изгиб (от 7,5 до 42,5 кН),  номинальный ток (от 630 до 16000 ампер) и, соответственно, габаритные размеры. Изоляционная часть электротехнических изделий изготавливается из фарфора 110 подгруппы, соответствуя ГОСТ 20419.

    Так же различают еще несколько видов проходных изоляторов, таких как ИПТ (предназначены исключительно для комплектации съемных трансформаторных вводов), ИППУ и ППЦ (полимерные аналоги ИПУ, а так же ИП). Производство этих изделий занимает особое место в электротехнической сфере, поэтому эта область активно развивается знаменитыми заводами – производителями, как Украины, так и России.

     Но пока что проходные изоляторы из фарфора куда более востребованы, чем изделия из полимера. Это можно объяснить куда более высокой стоимостью современных полимерных аналогов.



ИзоляторНоминальное напряжение, кВИмпульсное напряжение,кВ Номинальный ток, АМин. разруш. сила на изгиб, кНМасса, кг
ИПУ-10/630-7,5 УХЛ110806307,510
ИПУ-10/630-7,5М УХЛ110806307,510,3
ИПУ-10/1000-7,5 УХЛ1108010007,510
ИПУ-10/1600-12,5 УХЛ11080160012,517
ИПУ-10/2000-12,5 УХЛ11080200012,518
ИПУ-10/3150-12,5 УХЛ11080315012,520
ИП-10/1000-7,5 УХЛ, Т2108010007,58
ИП-10/630-7,5 УХЛ, Т210806307,57

ИП-20/6300-20 УХЛ2

20125630020110

ИП-20/10000-20 УХЛ Т2

20125100002078

ИП-20/16000-20 УХЛ Т2

201251600020135
ИП-35/3150-20 УХЛ, Т13519531502090
ИП-35/5000-42,5 УХЛ, Т135195500042,5245
 ИП-10/1600-7,5У310 80 16007,57
ИП-10/1600-7,5 УХЛ, Т210 80 16007,59
ИП-10/6300-42,5 УХЛ Т110 80 6300 42,5 79
ИП-10/10000-42,5 УХЛ Т1 10 80 10000 42,5 76
ИП-10/10000-42,5 УХЛ2 10 80 10000 42,5 63
ИП-24/3150 УХЛ, Т2 24 150 3150 30 245
ИП-35/400-7,5 УХЛ1 35 195 400 7,5 37
ИП-35/630-7,5 УХЛ1 35 195 630 7,5 36
ИП-35/1000-7,5 УХЛ1 35 195 1000 7,5 43
ИП-35/1600-7,5 УХЛ1 35 195 1600 7,5 43
ИП-10/2000-30 УХЛ Т2 10 80 2000 30 49
ИП-10/5000-42,5 УХЛ Т1 10 80 5000 42,5 80
ИП-10/5000-42,5 УХЛ2 10 80 5000 42,5 58
ИП-20/1600-20 УХЛ2 20 125 1600 20 54
ИП-20/2000-12,5 УХЛ, Т1 20 125 2000 12,5 35(45)
ИП-20/2000-20 УХЛ2 20 125 2000 20 54
ИП-20/3150-12,5 УХЛ Т1 20 125 3150 12,5 38(49)
ИП-20/3150-20 УХЛ2 20 125 3150 20 54
ИП-35/1000-7,5 УХЛ2 35 195 1000 7,5 31
ИП-35/1600-7,5 УХЛ2 35 195 1600 7,5 32
ИП-35/6300-20 УХЛ Т1 35 195 6300 20 93
ИП-35/6300-42,5 УХЛ Т1 35 195 6300 42,5 255
ИП-35/10000-42,5 УХЛ Т1 35 195 1000 42,5 245

Изоляторы проходные внутренней установки неармированные

voltten.com

Изолятор проходной ИП 10

Для надежной изоляции и крепления токоведущих деталей требуется использование специальных устройств – изоляторов. Подобные изделия сегодня получают большое распространение и выпускаются в широком спектре модификаций.

Изолятор проходной ИП 6-10/250 А  рассчитан на применение в качестве устройства для проведения и изоляции токоведущих частей распределительных устройств закрытого типа электрических станций и подстанций, а также комплектных распределительных устройств с напряжением до 10 кВ и частотой 50 Гц. Изоляторы такого типа устанавливаются с целью вывода проводов высокого напряжения из масляных и воздушных выключателей, баков трансформаторов, а также для изоляции проходящих через стены зданий проводов.

Изолятор проходной обладает следующими конструктивными особенностями:

  • выпускается в виде керамической детали, внутренняя полость которой оснащена проходящим через нее металлическим стержнем прямоугольного сечения (шиной) или группой шин;
  • если изделие поставляется без шин, то закрепление токоведущих частей производится непосредственно на монтажных участках;
  • обладает далеко выступающими «крыльями» или ребрами для обеспечения защиты от дождя расположенных под ними деталей изолятора.

Для установки проходных изоляторов на стене или крышке бака устройство снабжается специальным металлическим фланцем. Фланец соединяется с керамической деталью посредством использования цементно-песчаного состава. Токоведущая шина закрепляется в металлических колпаках или центрирующих шайбах. Колпаки и фланец укрепляются на керамической детали так же при помощи цементно-песчаного состава.

Продажа изоляторов от производителя

Особого внимания требует выбор определенного типа изоляторов, которые будут устанавливаться на проектируемой линии электропередач.

Проходные изоляторы от АО «Андреапольский фарфоровый завод» предлагаются по разумным ценам и при этом обладают достойными эксплуатационными характеристиками. Наше предприятие имеет многолетнюю историю в качестве производителя изоляторов различного типа, которые прошли успешные опытные испытания и полностью соответствуют государственным стандартам качества. Мы предлагаем исключительно надежные и долговечные изделия для изоляции, которые гарантируют высокое качество работы линий электропередачи, электрических и распределительных устройств.

Изоляторы, Вы так же можете заказать, позвонив по номеру, указанном в разделе Контакты.

farforzavod.ru

Изоляторы ИП-10: ИП-10/630-7,5 УХЛ2; ИП-10/1000-7,5 УХЛ2; ИП-10/1600-7,5 УХЛ2

Изоляторы проходные керамические ИП-10: ИП-10/630-7,5 УХЛ2; ИП-10/1000-7,5 УХЛ2; ИП-10/1600-7,5 УХЛ2

Изоляторы проходные ИП-10 предназначены для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение свыше 1000 В, частотой 100 Гц, а также для закрытых токопроводов.

Изолятор проходной ИП-10/630-7,5 УХЛ2, Т2

Расшифровка условного обозначения изолятора ИП-10/630-7,5 УХЛ2, Т2
И– Изолятор
П– Проходного типа
10– Номинальное напряжение, кВ
630– Номинальный ток, А
7,5– Минимальная разрушающая сила, кН
УХЛ; Т– Климатическое исполнение
2– Категория размещения

Изоляторы ИП-10 проходные для наружной установки /10 кВ/ – технические характеристики

Тип изолятора
ГОСТ 20454
ГОСТ 22229
Номи-
нальное напря-
жение
Импульс-
ное напряже-
ние
Номи-
нальный ток
Минималь-
ная разруша-
ющая сила на изгиб
Масса
кВ кВ А кН кг
ИП-10/630-7,5 УХЛ2, Т210806307,57,0

ИП-10/1000-7,5 УХЛ2

1080 1000 7,5 8,0

ИП-10/1600-7,5 УХЛ2

10
80
16007,5 9,0

Возможные модификации ИП-10:

  • ИП-10/630-7,5 УХЛ, Т2
  • ИП-10/1000-7,5 У3, ИП-10/1000-7,5 УХЛ, Т2
  • ИП-10/1600-7,5 У3, ИП-10/1600-7,5 УХЛ, Т2
  • ИП-10/2000-30 УХЛ Т2, ИП-10/5000-42,5 УХЛ Т1, ИП-10/5000-42,5 УХЛ2
  • ИП-10/6300-42,5 УХЛ Т1, ИП-10/10000-42,5 УХЛ Т1, ИП-10/10000-42,5 УХЛ2
  • ИП-20/1600-20 УХЛ2, ИП-20/2000-12,5 УХЛ Т1, ИП-20/2000-20 УХЛ2
  • ИП-20/3150-12,5 УХЛ Т1, ИП-20/3150-20 УХЛ2
  • ИП-20/6300-20 УХЛ2, ИП-20/10000-20 УХЛ Т2, ИП-20/16000-20 УХЛ Т2
  • ИП-24/3150 УХЛ, Т2
  • ИП-35/400-7,5 УХЛ1, ИП-35/630-7,5 УХЛ1, ИП-35/1000-7,5 УХЛ1, ИП-35/1600-7,5 УХЛ1
  • ИП-35/1000-7,5 УХЛ2, ИП-35/1600-7,5 УХЛ2
  • ИП-35/3150-20 УХЛ, Т1, ИП-35/5000-42,5 УХЛ, Т1
  • ИП-35/6300-20 УХЛ Т1, ИП-35/6300-42,5 УХЛ Т1, ИП-35/10000-42,5 УХЛ Т1

Запросить цену

Узнать стоимость или более подробную информацию; отправить заявку или опросный лист можно по телефону, тел./факсу и электронной почте:

Телефон в Санкт-Петербурге: +7 (812) 385-63-55 (многоканальный)

E-mail: [email protected]

Важно! Внешний вид, габаритные, установочные и присоединительные размеры оборудования могут отличаться от указанных на сайте. Поэтому согласовывайте их, пожалуйста, заранее перед заказом.



Прайс-лист на основную продукцию

Опросные листы для заказа электротехнической продукции



www.razrad.ru

ипу, изолятор проходной, с токопроводом, ип

Главная » Продукция » Изоляторы » С токопроводом


Проходной изолятор с токопроводом (токоведущими шинами) содержит токоведущий элемент, механически соединенный с изоляционной частью. Изделие предназначено для проводки токоведущих элементов через стенку, имеющую другой электрический потенциал.
    Условное обозначение:
  • И – изолятор,
  • П – проходного типа,
  • У – усиленное исполнение внешней изоляции,
  • 10, 35 – номинальное напряжение в кВ,
  • 630, 1000, 1600, 2000, 3150 – номинальный ток в А,
  • 7,5; 12,5 – минимальная механическая разрушающая сила на изгиб в кН,
  • УХЛ – климатическое исполнение (УХЛ – умеренный холодный климат), 1, 2 – категория размещения (1 – наружно-внутренняя установка, 2 – внутренняя установка).

Изолятор типа ИП (для внутренней установки)

используют при монтаже высоковольтных вводов/выводов из трансформаторных корпусов, выключателей с масляными и воздушными диэлектриками и для организации прохождения проводов сквозь стены построек.

Эти изоляторы состоят из фарфорового корпуса, внутри которого находится токопроводящий стержень (шина) из металла, или набор из стержней (шин). Крепление изоляторов к несущему элементу осуществляется при помощи фланца из металла, соединенного с фарфором цементно-песчаной смесью.


Тип ГОСТ 20454
ГОСТ 22229
напряжение 10 кВ
Импульсное напряжение, кВ Номинальный ток, А Минимальная разрушающая, кН Масса, кг
ИП-10/630-7,5 УХЛ, Т2 80 630 7,5 7
ИП-10/1000-7,5 У3 80 1000 7,5 7
ИП-10/1000-7,5 УХЛ, Т2 80 1000 7,5 8
ИП-10/1000-3150-30 УХЛ, Т2 80 1000-3150 30 24,5
ИП-10/1600-7,5 У3 80 1600 7,5 7
ИП-10/1600-7,5 УХЛ, Т2 80 1600 7,5 9

Изолятор типа ИПУ (для наружной установки)

используют при соединении токопроводящих частей закрытых (ЗРУ) и открытых распределительных устройств, или элементов линий электропередачи.

Тип такого изолятора называют – для наружно-внутреннего монтажа. Они имеют ребра (или крылья), которые достаточно далеко выступают и защищают нижние части устройства от природных метеорологических воздействий.

Переменные напряжения, с которыми работают данные изоляторы проходные – 10 киловольт, при силе тока – от 400 до 10000 ампер.


Тип ГОСТ 20454
ГОСТ 22229
напряжение 10 кВ
марка ИПУ
Импульсное напряжение, кВ Номинальный ток А Минимальная разрушающая, кН Длина пути утечки, внешней изоляции, не менее, см Масса, кг
10/630-7,5 УХЛ1 80 630 7,5 30 10
10/630-7,5М УХЛ1 (ов.фланец) 80 630 7,5 30 10,3
10/630-7,5 I УХЛ1 (ов. фланец) 80 630 7,5 30 10,3
10/1000-7,5 УХЛ1 80 1000 7,5 30 10
10/1600-12,5 УХЛ1 80 1600 12,5 30 17
10/2000-12,5 УХЛ1 80 2000 12,5 30 18
10/3150-12,5 УХЛ1 80 3150 12,5 30 20

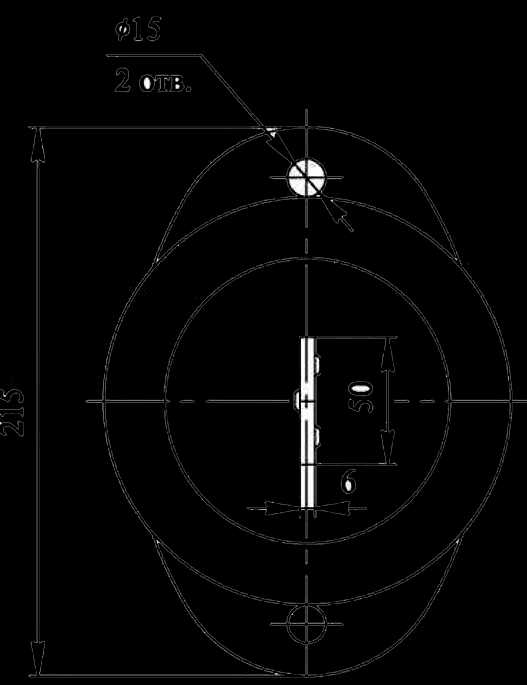

ЧЕРТЕЖ:
Изолятор типа ИПУ-10/630-7,5 I УХЛ 1 на напряжение свыше 1000 В с токопроводом для наружно-внутренних установок ГОСТ 20454-85, ГОСТ 22229-83.


Материал изоляционной части — керамический электротехнический подгруппы 110 ГОСТ 20419-83.
Материал арматуры — алюминиевый сплав ГОСТ 1583-93.
Токоведущая шина — алюминиевый сплав ГОСТ 4784-97.
Покрытие поверхностей арматуры цементных швов и торцов фарфора — эмаль ПФ-115 ГОСТ 6465-76.
Герметизация со стороны наружного конца — эпоксидная композиция на основе смолы ЭД-16 ГОСТ 10587-84.
Номинальное напряжение, кВ —10.
Номинальный ток, А — 630.
Минимальное разрушающее усилие на изгиб, кН —7,50.
Масса, кг — 8,5.

www.ekomplect.ru

Изолятор проходной ИП 6

Проходные изоляторы выпускаются в виде керамических или полимерных устройств, которые сегодня находят широкое применение для изоляции и крепления токоведущих частей распределительных устройств закрытого типа электрических станций и подстанций, а также комплексных распределительных устройств напряжением до 6  кВ и частотой 50 Гц. Они также устанавливаются и в закрытых токопроводах.

Изоляторы проходного типа для внутренней установки зачастую используются для вывода приводов высокого напряжения из баков масляных и воздушных выключателей и трансформаторов, изоляции проходящих через стены зданий проводов.

Для внешне-внутренней установки применяются проходные изоляторы, оснащенные особыми «крыльями» или ребрами, которые обеспечивают их защиту от дождя.

Проходные изоляторы 6 кВ по ГОСТ требуют определенных условий эксплуатации:

  • высота установки не должна достигать более 1000 м над уровнем моря;
  • максимальное значение температуры окружающего воздуха не должно быть выше +65?С при установке в комплектные распределительные устройства и +80?С – в закрытых токопроводах;

Продажа проходных изоляторов 6 кВ от производителя

От выбора устройств изоляции непосредственно зависит надежность и бесперебойность функционирования линий электропередачи и всего комплекса оборудования, такого как трансформаторы, генераторы, коммутационные устройства, и т.д. Особенно важным является грамотный выбор определенного типа изоляторов, которые в дальнейшем будут устанавливаться на проектируемой линии электропередач. Одним из самых распространенных устройств для проведения электромонтажных работ является электрический изолятор проходного типа.

АО «Андреапольский фарфоровый завод» является предприятием, которое имеет многолетнюю историю в качестве производителя устройств для изоляции различного типа, в том числе проходных изоляторов. Мы устанавливаем разумные цены на изделия, обладающие достойными эксплуатационными характеристиками, надежностью и долговечностью. Наше предприятие выпускает изделия, которые полностью соответствуют государственным стандартам качества и проходят успешные опытные испытания.

Изоляторы, Вы так же можете заказать, позвонив по номеру, указанном в разделе Контакты.

farforzavod.ru

Изолятор ИП-35/1000-7,5 УХЛ2 – ООО “Смартснаб”

Описание

Изолятор ИП-35/1000-7,5 УХЛ2 предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение 35 кВ частоты до 100 Гц, для работы в атмосфере типов I или II по ГОСТ 15150-69, а также для закрытых токопроводов.

Материалы, применяемые при изготовлении изолятора ИП-35/1000-7,5 УХЛ2:

1. Изоляционная часть — материал керамический электротехнический группы 110, ГОСТ 20419-83

2. Арматура — алюминиевый сплав АК 12, ГОСТ 1583-93

3. Токоведущая шина – алюминиевый АД0, ГОСТ 15176-89

Проходные изоляторы ИП-35/1000-7,5 УХЛ2 состоят из фарфоровой детали, через внутреннюю полость которой проходит токоведущий металлический стержень прямоугольного сечения (шина) или группа шин.

Для крепления проходного изолятора ИП-35/1000-7,5 УХЛ2 на крышке бака или на стене он снабжен металлическим фланцем. Фланец соединен с фарфоровой деталью с помощью цементно-песчаного состава. Токоведущая шина крепится в металлических центрирующих шайбах или в металлических колпаках. Колпаки, а также фланец, закрепляют на фарфоровой детали с помощью цементно-песчаного состава.

Проходные изоляторы ИП-35/1000-7,5 УХЛ2 имеют далеко выступающие ребра (крылья), которые защищают от дождя расположенные под ними части изолятора.

Гарантийный срок службы изоляторов ИП-35/1000-7,5 УХЛ2 — 4 года со дня ввода в эксплуатацию, но не более 6 лет с момента отгрузки изоляторов потребителю. Срок службы изоляторов – не менее 25 лет.

Условия хранения изолятора ИП-35/1000-7,5 УХЛ2 в части воздействия климатических факторов по группам 3, 4, 5: при хранении по группам 3, 4 (неотапливаемое хранилище, навесы в районах с умеренным и холодным климатом в условно чистой атмосфере) допускается хранить изолятор в упаковке предприятия-изготовителя, при хранении по группе 5 (навесы в районах с умеренным и холодным климатом) изолятор должен быть распакован. Полный срок сохраняемости по ГОСТ 23216 – не более 2 лет.

Проходной изолятор ИП-35/1000-7,5 УХЛ2 выпускается в соответствии с требованиями ГОСТ 22229-83.

Номинальное напряжение: 35 кВ

Номинальный ток: 1000 А

Минимальная разрушающая сила на изгиб: 7,5 кН

Масса: 31 кг

smartsnab.com

Изолятор ИП-10/630-7,5 УХЛ2 – ООО “Смартснаб”

Описание

Изолятор ИП-10/630-7,5 УХЛ 2

Изолятор проходной керамический ИП-10/630-7,5 УХЛ 2 предназначен для изоляции и проведения токоведущих частей закрытых распределительных устройств, для соединения с открытыми распределительными устройствами или с линиями электропередач на переменное напряжение до 10 кВ, как для работы в атмосфере, так и для закрытых токопроводов.

Структура условного обозначения

  • И – изолятор
  • П – проходной
  • 10 – номинальное напряжение, кВ
  • 630 – номинальный ток, А
  • 7,5 – минимальная механическая разрушающая сила на изгиб, кН
  • УХЛ – климатическое исполнение по ГОСТ 15150-69
  • 2 – категория размещения по ГОСТ 15543.1-89

Устройство и принцип действия

Проходной изолятор состоит из фарфоровой детали, внутри которой проходит токоведущая металлическая шина или группа шин, шина крепится в металлических колпаках. Для крепления изолятора имеется металлический фланец, который непосредственно соединен с самой фарфоровой деталью.
Изолятор проходной армированный изготовлен по ГОСТ 22229-83, ГОСТ 20454-85.
Материал изоляционной части — электротехнический фарфор подгруппы 110 ГОСТ 20419-83 и соответствует требованиям ГОСТ 5862-79.
Арматура изолятора изготавливается из алюминиевых сплавов ГОСТ 1583-93.
Токоведущая шина изолятора изготавливается из алюминия или алюминиевых сплавов ГОСТ 15176-89.
Контактные выводы изоляторов должны обеспечивать присоединение к ним шин распределительных устройств, проводов, кабелей при помощи болтов ГОСТ 15176-89.
Крепежные детали для изоляторов изготавливаются из коррозийно-стойкого материала ГОСТ 17412.
Покрытие арматуры и цементных швов — эмаль ПФ-115 ГОСТ 6465-76, толщина шва должна быть не менее 2 мм.
Герметизация шины в колпаке — эпоксидная эмаль ЭД-16 ГОСТ 10587-84.

Технические характеристики

НаименованиеЕдиница измеренияЗначение
Номинальное напряжениекВ10
Номинальный токА630
Испытательное напряжение грозового импульсакВ80
Минимальная разрушающая сила на изгибкН7,5
Массакг5,5

Условия эксплуатации

  • номинальные значения климатических факторов среды по ГОСТ 15150-69 и ГОСТ 15543-70 для проходных изоляторов — согласно климатическому исполнению УХЛ категории размещения 1
  • высота установки над уровнем моря — не более 1000 м
  • температура окружающей среды -60…+40°С
  • окружающая среда — невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих фарфор, глазурь, арматуру и армирующую связку
  • фарфор не должен иметь сколов и волосяных трещин на глазури

smartsnab.com
