При проектировании любого типа электрического проходного изолятора учитываются следующие требования и аспекты:

• Центральный проводник проходного изолятора должен выдерживать ожидаемую нагрузку или токи короткого замыкания без перегрева окружающей изоляции (что может привести к аварийному выходу из строя).
• Для любого данного трансформатора проводящий стержень ввода низкого напряжения (НН) должен пропускать более высокий ток, чем его аналог высокого напряжения (ВН) . Следовательно, проводящий стержень ввода НН всегда толще (имеет больший диаметр), чем его аналог ВН.
• Внутренняя изоляция проходного изолятора должна выдерживать номинальные рабочие и случайные кратковременные электрические нагрузки, воздействующие на нее. Эти напряжения возникают из-за разности потенциалов между проводником под напряжением и заземленной внешней средой. Внутренняя изоляция ввода также должна ограничивать возникновение частичных разрядов (ЧР), которые могут привести к прогрессирующему износу изоляции.
• Втулка А внешняя изоляция должна обеспечивать достаточное сухое дугообразование расстояние, чтобы выдерживать удары молнии и коммутационные импульсы. Внешняя изоляция также должна обеспечивать достаточное расстояние утечки (расстояние утечки ) для предотвращения чрезмерного протекания тока утечки; ток утечки может возникнуть в результате накопления загрязнений (грязь, песок, соль и т. д.) и/или влажности окружающей среды.

Ввод Сухая дуга и путь утечки

• Консольная прочность втулки должна быть достаточно высокой, чтобы выдерживать ожидаемые механические нагрузки, которые будут воздействовать на ввод во время сейсмических событий и короткого замыкания.
• Конструкция и конструкция ввода должны быть достаточно прочными, чтобы выдерживать суровые условия транспортировки, обработки и установки.

https://en.wikipedia.org/wiki/Bushing_(electrical)

https://www.inmr.com/bushing-technology-review-designs-tendencies

https://electrical-engineering- портал.com/цель-и-обслуживание-втулок-трансформаторов

Electrical Bushings – Types, Purpose and Construction with Diagrams

Вводы | Поликаст

Фильтр по

Тип

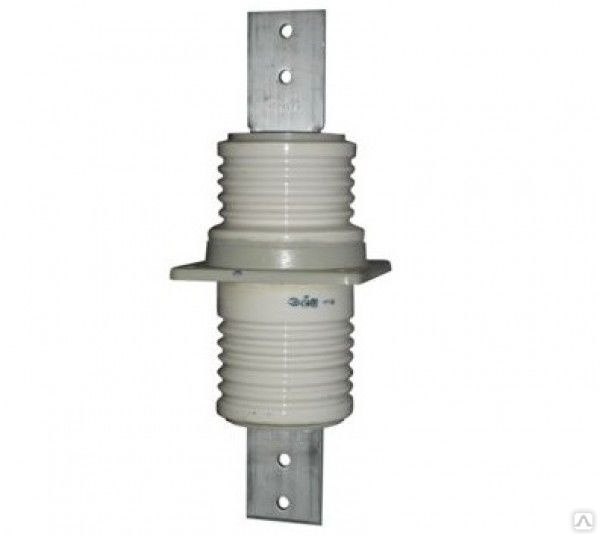

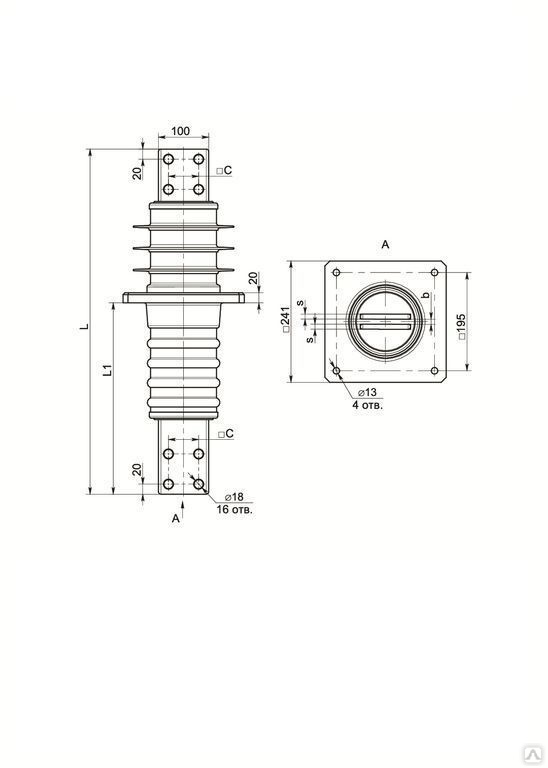

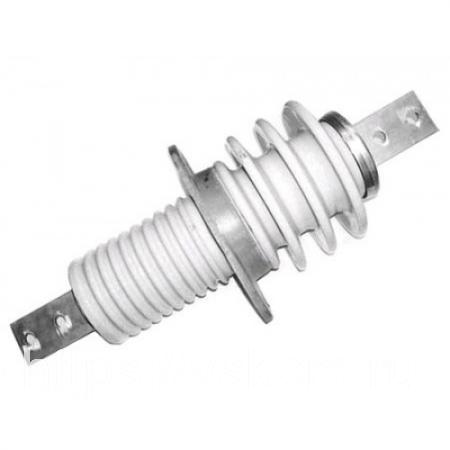

• Окно (стена) Втулка
• Первичное отключение
• Втулка трансформатора
• Втулка распределительного устройства
• Вторичная обмотка трансформатора
• Нейтральная втулка трансформатора
• Многошпилька
• Многожильный
• Мультишпилька/вывод

Применение

• В помещении
• Наружный
• Загрязненный
• Низкотемпературный

Окружающая среда

• Воздух-воздух
• воздух-масло
• Масло к маслу

Напряжение

• До 5 кВ
• 5-17кВ
• 18-25кВ
• 25кВ+

Номинальный ток

• До 1200
• 1200-2000
• 2000 +

Очистить все

• Стрелка влево
• Страница 1 из 2
• Стрелка вправо

PCYBF

• для внутреннего обслуживания
• среда воздух-воздух
• Применение в шинопроводах

PFF

• для внутреннего обслуживания
• среда воздух-масло
• до 2,5кВ/45кВ BIL
• до 6000 ампер
• 3,00–5,00” ниже диаметра фланца

PIBC/PCYBC

• для внутреннего обслуживания
• среда воздух-воздух
• до 15кВ/95кВ БИЛ
• до 3000 ампер
• 3,09–4,25 дюйма ниже диаметра фланца

PIBG/PCYBG

• для внутреннего обслуживания
• среда воздух-воздух
• до 28кВ/150кВ БИЛ
• Модели на 1200 и 2000 А
• 3,88” ниже диаметра фланца

PIBK/PCYBK

• для внутреннего обслуживания
• среда воздух-воздух
• до 28кВ/150кВ БИЛ
• Модели на 1200 и 2000 А
• бесфланцевый тип

PIBMB/PCYBMB

• для внутреннего обслуживания
• среда воздух-воздух
• до 15кВ/95кВ БИЛ
• до 2000 ампер
• внутреннее шаровое соединение

PIBML

• для внутреннего обслуживания
• среда воздух-масло
• до 37 клемм

PIBMS

• для внутреннего обслуживания
• среда воздух-масло
• до 37 шпилек

PIBMSL

• для внутреннего обслуживания
• среда воздух-масло
• до 31 клеммы

PIBQ/PCYBQ

• для внутреннего обслуживания
• среда воздух-воздух
• до 35кВ/170кВ БИЛ
• Модели на 1200 и 2000 А
• 4,75” ниже диаметра фланца

PIBS/PCYBS

• для внутреннего обслуживания
• среда воздух-воздух
• до 28кВ/150кВ БИЛ
• до 1000 ампер
• 3,00” ниже диаметра фланца

PIPD/PCYPD

• для внутреннего обслуживания
• среда воздух-воздух
• до 38кВ/200кВ БИЛ
• до 4000 ампер
• тип носика

• Стрелка влево
• Страница 1 из 2
• Стрелка вправо

Что такое втулки?

Электрические вводы являются важными компонентами широкого спектра электрооборудования, такого как трансформаторы, шунтирующие реакторы и распределительные устройства. Эти устройства обеспечивают необходимый изолирующий барьер между проводником под напряжением и токопроводящим корпусом электрического аппарата при потенциале земли. Эта важная функция позволяет вводам проводить ток высокого напряжения через токопроводящий барьер корпусов оборудования. Вводы Polycast спроектированы таким образом, чтобы предотвратить электрический сбой из-за пробоя или пробоя, ограничить нагрев при номинальном токе и выдержать механические нагрузки от кабельной нагрузки и теплового расширения.

Внутренняя изоляция проходного изолятора должна выдерживать электрические нагрузки, которым он подвергается в процессе эксплуатации. Эти напряжения вызваны разностью потенциалов от проводника, находящегося под напряжением, к заземленным компонентам, через которые проходит проходной изолятор. В приложениях среднего и высокого напряжения внутренняя изоляция также должна ограничивать возникновение частичных разрядов (ЧР), которые могут постепенно ухудшать свойства и способность изоляции.

Внешняя изоляция вводов имеет специальные конструктивные элементы, такие как количество звеньев и путь утечки, чтобы обеспечить разделение между точками подключения ВН под напряжением и потенциалом земли на внешней стороне детали. Целью этих функций является предотвращение образования сухой дуги (перекрытия) и ползучести (утечки). Сухая дуга, классифицированная BIL, требует достаточного расстояния, чтобы шина выдерживала электрические импульсы от коммутации и ударов молнии. Эти события могут вызвать перекрытие, когда электрическая дуга образуется от высоковольтного проводника непосредственно к земле, если расстояние недостаточно для напряжения. Ползучесть (утечка) происходит, когда загрязнение накапливается на поверхности проходного изолятора и создает токопроводящий путь для прохождения тока по поверхности. Включение навесов в конструкцию ввода эффективно увеличивает поверхностное расстояние ввода между клеммой ВН и землей для предотвращения потерь при утечке.

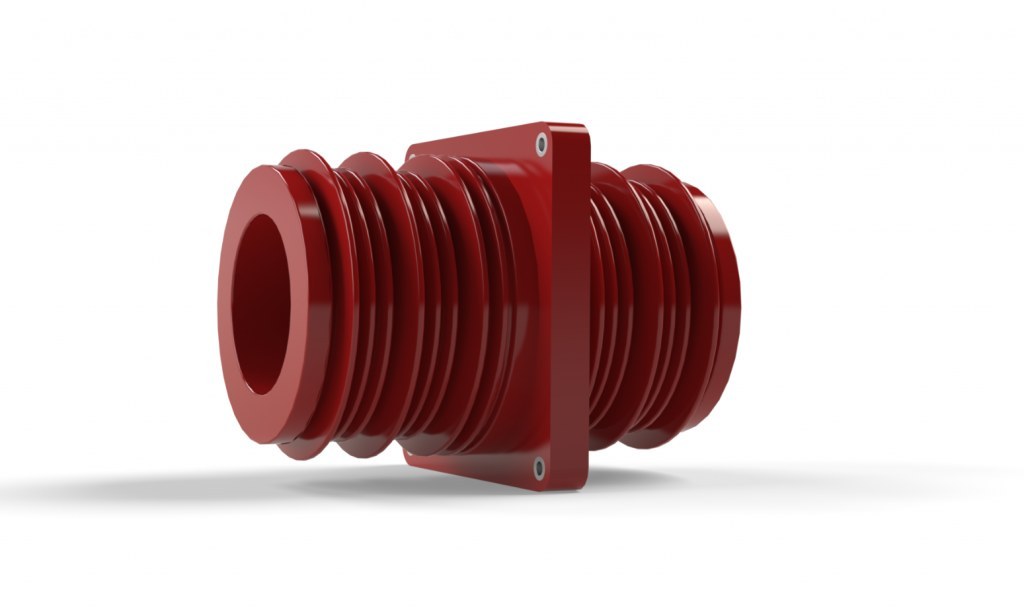

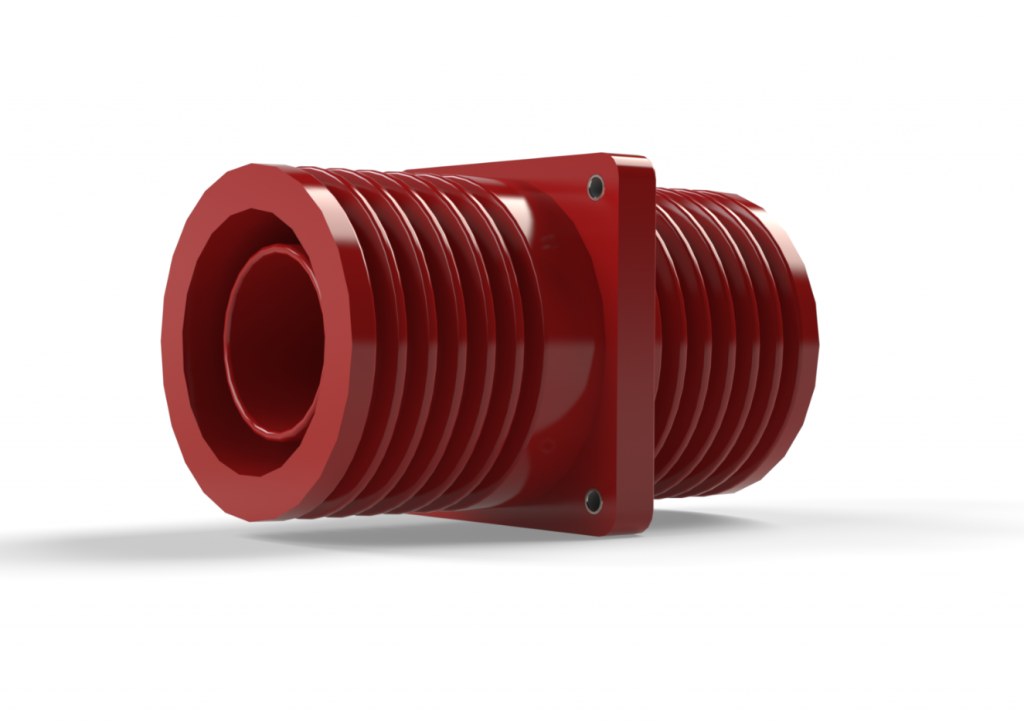

Polycast производит внутренние и наружные эпоксидные вводы для применения в распределительных устройствах, трансформаторах и силовых установках как низкого, так и среднего класса напряжения. Наши вводы разработаны и испытаны на соответствие применимым стандартам CSA, IEC, NEMA и IEEE.

Вводы низкого напряжения рассчитаны на напряжение до 5 кВ/60 кВ BIL, а вводы среднего напряжения рассчитаны на напряжение до 46 кВ/250 кВ BIL.

Polycast производит втулки из эпоксидной смолы, которые являются идеальной заменой фарфоровых втулок и имеют много преимуществ. См. нашу статью о втулках из эпоксидной смолы и фарфоровых втулках 9.0027

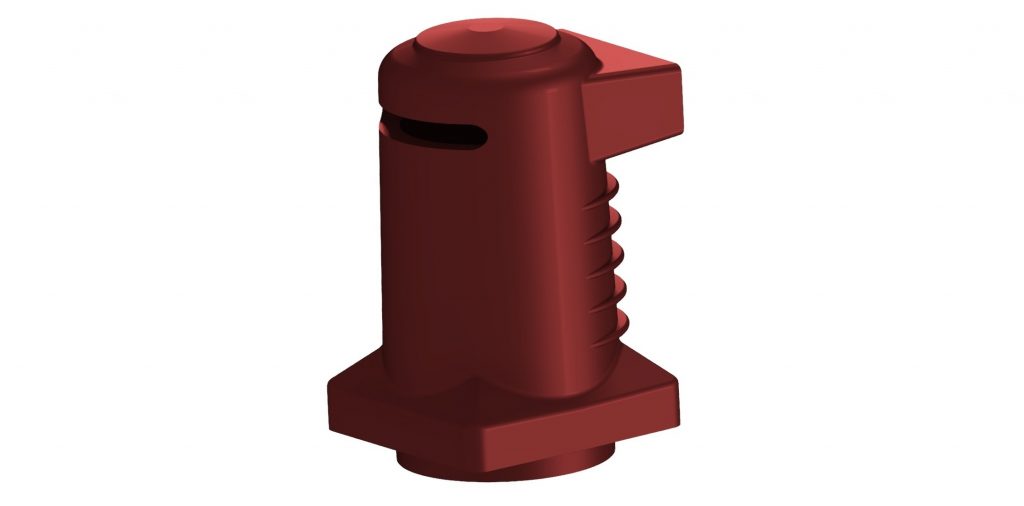

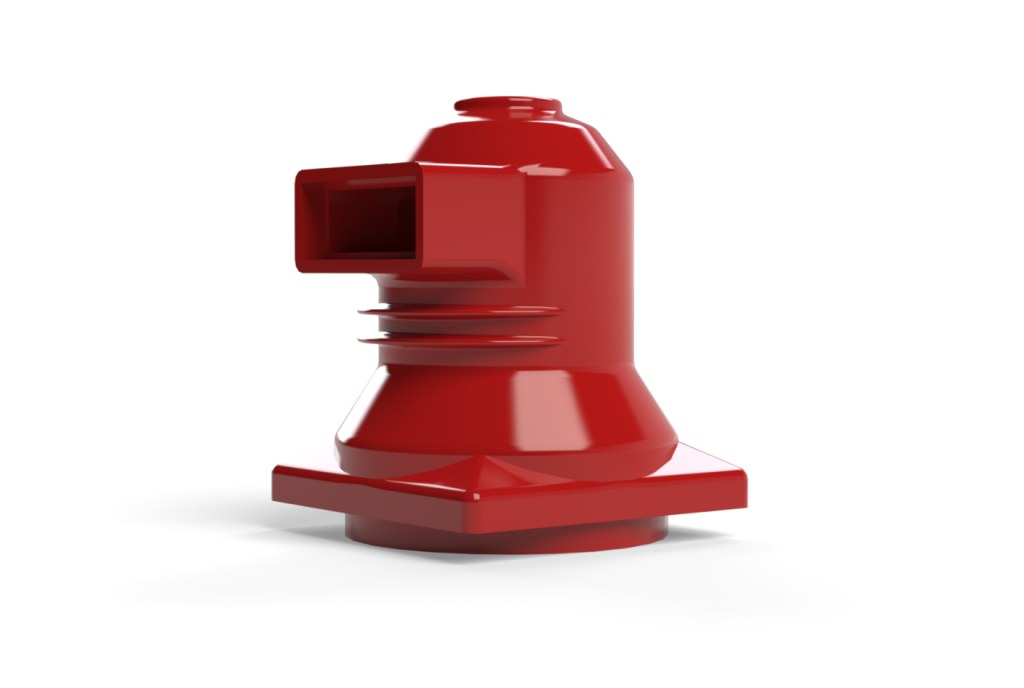

Вводы для распределительных устройств

Вводы обеспечивают необходимую изоляцию, когда линия высокого напряжения проходит через металлический лист или раму, находящуюся под потенциалом земли. Первичные разъединительные вводы являются ключевыми компонентами распределительного устройства, которые служат точками подключения для подачи питания в сеть после распределительного устройства. Первичные разъединительные втулки всегда подвергаются воздействию приложенного напряжения внутри распределительного устройства. Следовательно, они, скорее всего, будут первым элементом, который исследует электрический пробой между закрытым проводником и окружающими его заземленными металлическими конструкциями.

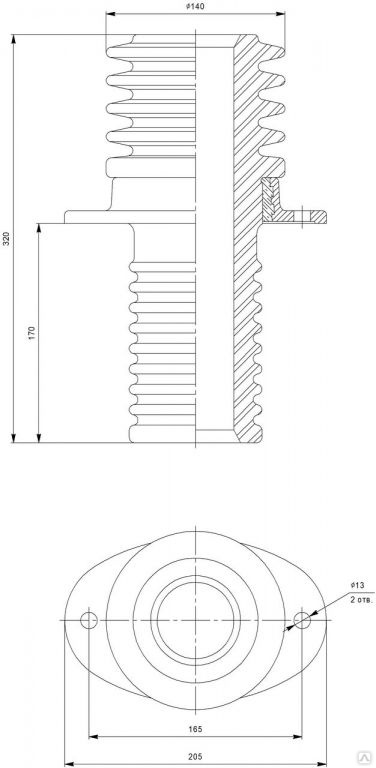

Вводы для трансформаторов

Ввод трансформатора представляет собой изолирующее устройство, позволяющее проводнику, находящемуся под напряжением, проходить через заземленный бак трансформатора. Втулка стержневого типа имеет встроенный проводник, в то время как втулка с тяговым или тяговым стержнем имеет возможность установки отдельного проводника через его центр. Сплошные вводы (объемного типа) и вводы с градуированной емкостью (конденсаторного типа) представляют собой две основные формы конструкции вводов:

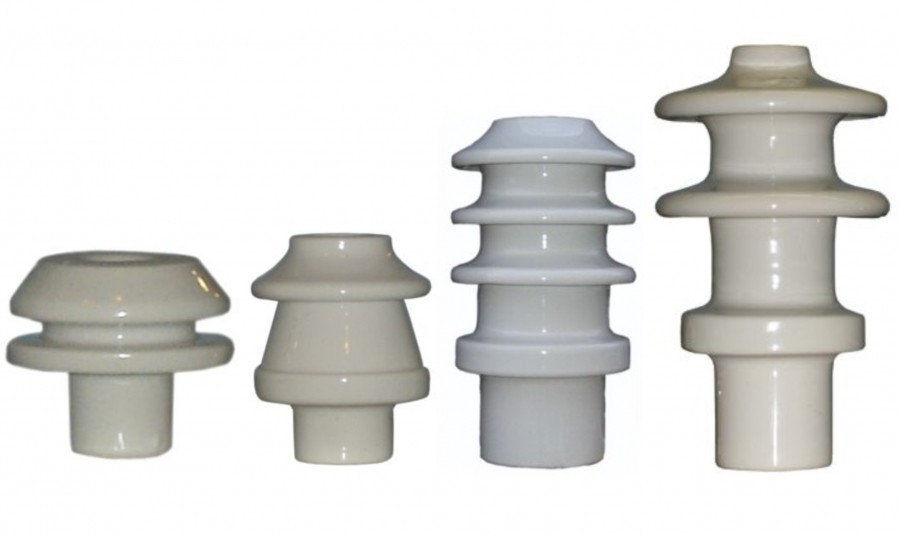

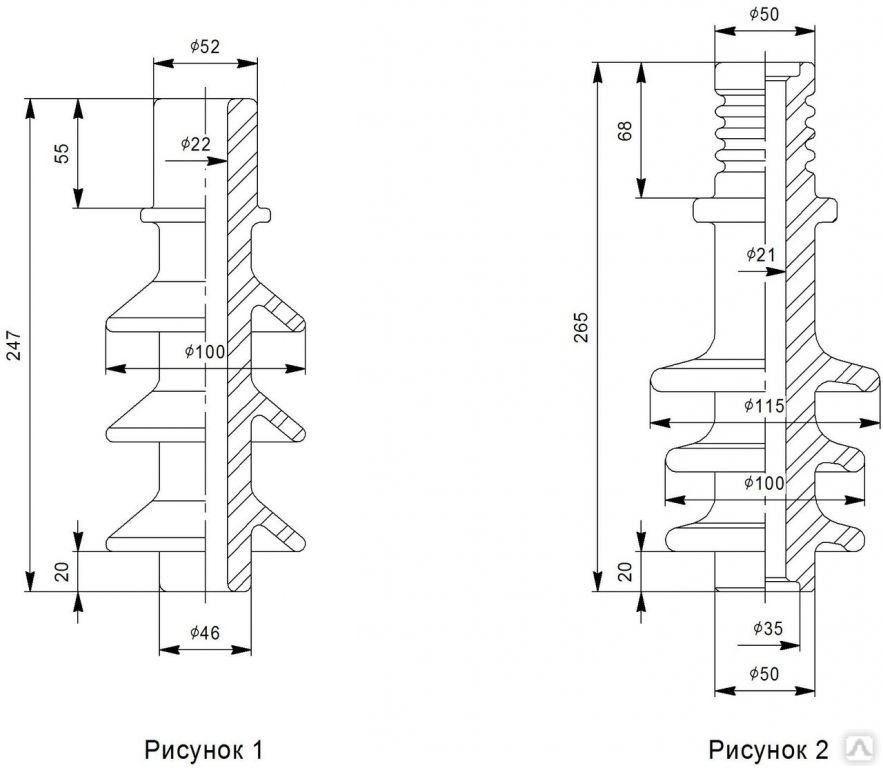

• Сплошные вводы с фарфоровым или эпоксидным изолятором обычно используются в качестве точек соединения со стороны обмотки низкого напряжения трансформатора снаружи трансформатора.
Вводы с градуированной емкостью
• используются при более высоких напряжениях сети. По сравнению со сплошными втулками они относительно сложны по конструкции. Чтобы справиться с высокими напряжениями электрического поля, возникающими при более высоких напряжениях, вводы с градуированной емкостью оснащены внутренним экраном с градуированной емкостью, который встроен между центральным токопроводящим проводником и внешним изолятором. Целью этих токопроводящих экранов является уменьшение частичных разрядов за счет управления электрическим полем вокруг центрального проводника, чтобы напряжение поля равномерно концентрировалось внутри изоляции проходного изолятора.

Объяснение технического обслуживания и испытаний высоковольтных вводов — статьи

Вводы на высоковольтном распределительном устройстве. Фото: Wikimedia

Основная функция проходного изолятора — обеспечить изолированный вход для проводника под напряжением в бак или камеру высоковольтного аппарата. Втулка также может служить опорой для других частей аппарата, находящихся под напряжением.

Около 90 % всех предотвратимых отказов вводов вызваны попаданием влаги через негерметичные прокладки, трещины или уплотнения. Влага вызывает ухудшение изоляции проходного изолятора и может привести к взрывному разрушению, серьезному повреждению трансформатора и другого оборудования, а также к опасности для персонала.

Чтобы предотвратить электрические аварии и продлить срок службы высоковольтного ввода, необходимо регулярно проводить следующие процедуры профилактического обслуживания и проверки.

Содержание статьи

• Визуальный осмотр высоковольтных вводов
• Инфракрасный контроль высоковольтных вводов
• Методы очистки высоковольтных вводов
• Испытание высоковольтных вводов на коэффициент мощности
• Конструкция втулки, классификация и тип
• Советы по обслуживанию высоковольтных вводов

Визуальный осмотр высоковольтных вводов

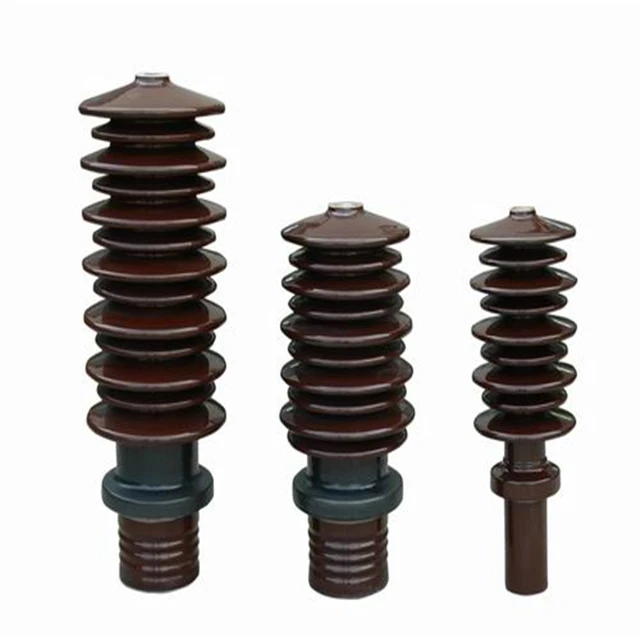

Фарфоровые вводы следует регулярно проверять на наличие трещин и/или загрязнений. Если втулка повреждена или сильно загрязнена, ток утечки станет чрезмерным, что иногда проявляется в виде нагара или «трещин» на поверхности втулки. Если втулки периодически не очищать, могут возникнуть перекрытия.

Корпус фарфорового ввода на загрязненной подстанции 230 кВ в Онтарио показывает воздействие повторяющихся пробоев загрязнения. Фото: ИНМР

Внимательно осмотрите втулку на наличие утечек масла. Проверьте уровень масла во втулке, наблюдая за жидкостью через масломерное стекло или наблюдая за указателем уровня масла. Если указатель уровня оборудован стрелкой, задокументируйте ее положение, так как уровень должен немного меняться при изменении температуры.

Если уровень жидкости никогда не меняется, даже при широком диапазоне температур окружающей среды, манометр, скорее всего, заклинил и его следует проверить при ближайшем доступном отключении. Неисправная стрелка указателя вместе с небольшой утечкой масла может привести к катастрофическому выходу из строя ввода, что приведет к повреждению аппаратуры и другого оборудования ОРУ, находящегося поблизости.

Низкий уровень масла во втулке следует устранить, проверив крепежные болты на достаточный крутящий момент и проверив прокладку на надлежащее сжатие. Если крутящий момент и компрессия соответствуют норме, утечка требует замены втулки. Очень важно, чтобы был установлен правильный тип прокладки и применялась правильная компрессия.

Прокладки с плохой герметизацией приводят к утечке воды и воздуха в трансформатор. Фото: АББ.

Прокладки с плохой герметизацией, вероятно, также пропускают воду и воздух в трансформатор, и в этом случае необходимо получить образцы DGA для проверки высокого содержания воды и кислорода внутри основного бака. Если уровень масла низкий и нет признаков внешних утечек, возможно, внутренняя утечка присутствует вокруг нижнего уплотнения, ведущего в бак трансформатора.

Если возможно, повторно заполните втулку маслом того же типа и внимательно следите за тем, какой объем требуется для достижения надлежащего уровня. Втулки, для которых требуется более 1 литра масла, должны быть помечены и заменены при следующем доступном отключении. Неисправные втулки должны быть восстановлены на заводе, так как они не могут быть отремонтированы в полевых условиях.

Термографический осмотр высоковольтных вводов

В дополнение к визуальному осмотру высоковольтные вводы следует осматривать с помощью инфракрасная камера . Если какая-либо из втулок аномально горячая, когда по сравнению с блоком при аналогичной нагрузке , вероятно, имеется ослабленное соединение.

Связанный: Инфракрасная термография для электрических распределительных систем

Инфракрасная инспекция может выявить проблемы с соединением высоковольтных вводов. Фото: Корпорация Fluke.

Нередки проблемы с соединением в верхней части втулки; однако неисправное соединение внутри бака трансформатора также покажет более высокую температуру в верхней части проходного изолятора. Плохие соединения внутри трансформатора обычно проявляются горячими металлическими газами, такими как этан и этилен, в образцах DGA.

Коронный разряд (ионизация воздуха) может быть виден на вершинах вводов в сумерках или ночью, особенно во время дождя, тумана, тумана или высокой влажности. Коронный разряд считается нормальным в верхней части втулки; однако по мере накопления загрязнения корона будет сползать все ниже и ниже.

Коронаскоп можно использовать для наблюдения и фотографирования низких уровней короны в помещении при нормальном освещении и на улице в сумерках или ночью. Высокие уровни коронного разряда можно наблюдать на открытом воздухе в дневное время при наличии темного фона, такого как деревья, стены каньона, здания и т. д. Этот осмотр потребуется чаще в атмосфере, где на вводах появляются отложения солей и пыли.

Если кажется, что корона находится ниже верхней части проходного изолятора, визуально осмотрите, электрически проверьте и очистите проходной изолятор как можно быстрее. Конструкция прицела Corona предназначена в первую очередь для использования в помещении и ночью; его нельзя использовать с голубым или облачным фоном неба.

Методы очистки высоковольтных вводов

Если вводы не очищаются периодически, при приближении коронного разряда к заземленному баку трансформатора может произойти замыкание фазы на землю, что может привести к разрушению ввода и длительному простою.

Подробные инструкции по очистке и ремонту конкретных поверхностей втулки см. в литературе производителя. Для разных втулок могут потребоваться разные растворители, протирочные материалы и методы очистки.

Очистка изоляторов высокого напряжения важна для поддержания работоспособности и срока службы изолятора. Фото: Композитный изолятор

Тонкие трещины на поверхности фарфора должны быть загерметизированы, поскольку скопившаяся грязь и влага могут проникнуть в трещину, что может привести к перекрытию. Эпоксидную смолу можно использовать для ремонта больших сколов, но для небольших трещин и сколов могут потребоваться другие методы ремонта.

Если изолятор проходного изолятора имеет большой скол, уменьшающий расстояние пробоя, или имеет большую трещину полностью через изолятор, проходной изолятор следует немедленно заменить. Некоторые производители предлагают услуги по ремонту поврежденных втулок, которые невозможно отремонтировать в полевых условиях. Если у вас есть вопросы по ремонту, свяжитесь с производителем ваших конкретных втулок. №

При высокой влажности и влажных помещениях высококачественный силиконовый воск, нанесенный на фарфор, будет способствовать образованию капель воды, а не непрерывного листа, что снижает риск перекрытия.

Капли дождевой воды на поверхности высоковольтного изолятора. Фото: электропод (Flickr)

Очистка втулок может заключаться в простом нанесении силиконового воска и протирании мягкой тканью. Для более стойких загрязнений могут потребоваться растворители, стальная вата и щетки. Для удаления солей и других водорастворимых отложений может потребоваться вода под высоким давлением. Струйная обработка известняковым порошком сухим воздухом безопасно удалит оксиды металлов, химикаты, соляную корку и почти любые твердые загрязнения.

Другие материалы, которые, как известно, безопасно удаляют твердые загрязнения с высоковольтных вводов, включают гончарную глину, скорлупу грецкого ореха или ореха пекан или измельченную скорлупу кокосового ореха. Пескоструйная очистка углекислым газом (CO ² ) является более дорогой альтернативой, которая практически исключает очистку за счет испарения.

Струйная обработка измельченных кукурузных початков может использоваться для удаления мягких загрязняющих веществ, таких как старые покрытия отложений жира. Должен быть нанят компетентный, опытный подрядчик, и при использовании любого из этих методов лечения должен быть выполнен тщательный письменный анализ опасностей на рабочем месте (JHA).

Измерение коэффициента мощности высоковольтных вводов

Измерение коэффициента мощности изоляции используется для измерения диэлектрических потерь, которые связаны с влажностью, сухостью или износом высоковольтной изоляции. Ток утечки состоит из двух компонентов: резистивного тока и емкостного тока. На практике ни одна изоляция не является идеальной, но имеет определенные потери, а общий ток опережает напряжение на угол сдвига фаз менее 90°.

Проверка коэффициента мощности является средством измерения целостности электрической изоляции. Фото: Добл Инжиниринг.

Вводы высокого напряжения обычно снабжены отводом для контрольных измерений. На паспортной табличке проходного изолятора должны быть указаны емкость ответвления и коэффициент мощности изоляции C2, измеренные от ответвления до заземленного фланца.

Проведите тесты коэффициента мощности или коэффициента рассеяния на каждом вводе, оборудованном отводом для измерения коэффициента мощности/емкости. При отсутствии отвода коэффициента мощности/емкости следует использовать тесты с горячим воротником. Методы тестирования коэффициента мощности в отношении процедуры выходят за рамки этой статьи, обратитесь к литературе производителя для получения подробных методов тестирования.

Различные типы испытаний коэффициента мощности , применимые к высоковольтным вводам , могут включать:

• Общий тест (от центрального проводника до фланца).
• Испытание незаземленного образца или UST (от центрального проводника к отводу, C1).
• Инвертированный тест UST (Отвод к центральному проводнику, C1).
• Защита от холода (от центрального проводника к фланцу).
• Тест изоляции отвода (Отвод к фланцу, C2).
• Альтернативный тест C2 : C1 и C2 параллельно.
• Испытания воротника (наружное кольцо на центральном проводнике).

Изучите значения коэффициента мощности и емкости проходного изолятора, которые отличаются от значений на паспортной табличке более чем на десять процентов. Испытания горячей муфты оцениваются на основе потерь в миллиамперах/милливаттах, и результаты следует сравнивать со значениями аналогичных вводов.

Втулки следует очистить перед проверкой коэффициента мощности. Загрязнение изолирующей поверхности может привести к неточным результатам. Тестирование также может быть проведено до и после очистки для наблюдения за эффективностью. Ведите точные записи результатов, чтобы можно было заказывать замену заранее, до вывода высоковольтных вводов из эксплуатации.

Классификация конструкции ввода и тип

Высоковольтные вводы могут быть классифицированы в целом по конструкции следующим образом:

Высоковольтные вводы доступны в различных классификациях и стилях.

Тип конденсатора

Вводы конденсатора обеспечивают повышенную диэлектрическую прочность и равномерный градиент напряжения. Эти вводы образуют конденсатор между проводником под напряжением и корпусом оборудования, находящимся под потенциалом земли.

• Бумажная изоляция, пропитанная маслом , с вкраплениями проводящих (конденсаторных) слоев или бумажная изоляция, пропитанная маслом, непрерывно намотанная с чередующимися слоями футерованной бумаги.
• Склеенная смолой Бумажная изоляция с промежуточными проводящими (конденсаторными) слоями.

Тип без конденсатора

Используется как в низковольтных, так и в высоковольтных устройствах. В низковольтных приложениях керамический корпус сам по себе обеспечивает достаточную изоляцию проводника.

• Твердая сердцевина или чередующиеся слои твердой и жидкой изоляции.
• Твердая масса однородного изоляционного материала (например, твердый фарфор).
• Газонаполненный.

Советы по техническому обслуживанию втулок

Новые вводы следует испытывать вне транспортировочного ящика, поскольку дерево не обладает такими же изоляционными свойствами, как фарфор, и это приведет к неточным показаниям коэффициента мощности. Результаты тестирования следует сохранить в качестве базовой записи для сравнения с тестами в будущем.

Некоторые втулки имеют азотную подушку поверх масла, которая создает давление по мере расширения масла. Это горячее масло под давлением может внезапно хлынуть из заливной пробки, если ее снять при повышенной температуре, что может привести к ожогам.

Никогда не открывайте пробки для заливки масла, если втулка находится при повышенной температуре. Всегда обращайтесь к руководству по эксплуатации производителя, в котором указан диапазон температур, при котором проходной изолятор можно безопасно открыть.

Каталожные номера

• Трансформаторы: основы, обслуживание и диагностика
• Процедуры испытаний двойного назначения
• Введение в принципы термографии

Решения по применению электрического испытательного оборудования от Megger

Ввод трансформатора представляет собой изолирующую конструкцию, облегчающую прохождение токоведущего проводника через заземленный бак трансформатора. Проводник может быть встроен во втулку, т. Е. Втулка с нижним соединением, или втулка может быть построена с возможностью протягивания через ее центр отдельного проводника, также известного как тяговый или тяговый ввод.

Существует два основных типа конструкции проходного изолятора: цельный или объемный ввод и ввод с регулируемой емкостью (иногда называемый конденсаторным). Вводы, используемые для обмотки (обмоток) трансформатора низкого напряжения, часто бывают сплошного типа с фарфоровым или эпоксидным изолятором. Вводы с градуированной емкостью, рассчитанные на более высокие номинальные напряжения, используются для высоковольтной обмотки трансформатора.

В отличие от сплошной конструкции, во вводе трансформатора с градуированной емкостью проводящие слои вставлены с заданными радиальными интервалами внутри изоляции, которая отделяет центральный проводник от изолятора (корпуса) ввода. Эти многочисленные токопроводящие вставки создают емкостные элементы, соединяющие центральный проводник проходного изолятора с землей. Их целью является управление полем напряжения вокруг центрального проводника, чтобы напряжение распределялось более равномерно по окружающей системе изоляции во вводе.

Во вводах сплошного типа между проводником и изолятором часто используется минеральное масло электротехнического класса, которое может содержаться внутри ввода или использоваться совместно с трансформатором. Типичная изоляция, используемая во вводе с градуированной емкостью, представляет собой бумагу, пропитанную маслом (OIP), бумагу, пропитанную смолой (RIP), и бумагу, связанную смолой (RBP). В проходных изоляторах с градуированной емкостью также используется минеральное масло, обычно содержащееся внутри проходного изолятора.

Неисправности вводов трансформаторов часто считаются одной из основных причин отказов трансформаторов, поэтому состояние вводов представляет большой интерес для владельцев трансформаторных активов. Типичные виды отказов ввода включают попадание влаги, электрическое перекрытие, удар молнии, короткое замыкание слоя (слоев) с градуированной емкостью, неправильное использование ввода, коррозионное воздействие серы, нарушение соединения между заземляющей муфтой и фланцем, а также нарушение соединения ответвления. Следующие электрические полевые испытания дают информацию о целостности проходных изоляторов.


Диагностика ввода

• Тангенс дельта/коэффициент мощности/коэффициент рассеяния/емкость (при частоте сети):  Дельтатангенс дельта/коэффициент мощности/коэффициент рассеяния позволяет оценить целостность системы изоляции ввода. Испытания C1 и C2 следует проводить на проходном изоляторе с градуированной емкостью. Испытание коэффициента мощности C1/коэффициента рассеяния позволяет проверить исправность изоляции основной жилы проходного изолятора, в то время как измерение C2 используется для оценки изоляции отсека ответвления проходной втулки, а также наружной изоляционной оболочки основной жилы и окружающего наполнителя. Часто C2 служит для раннего обнаружения проникновения влаги или других загрязнений, которые собираются вокруг области фланца, например, из-за изношенной или неисправной прокладки верхней клеммы.
• Емкость:  измерено одновременно, оценивает физическую целостность проходного изолятора. Увеличение емкости C1, например, может указывать на короткое замыкание градуированных по емкости слоев во вводе, что требует немедленной замены ввода.
• Наклон тангенса дельта/коэффициента мощности/коэффициента рассеяния: Наклон тангенса дельта/коэффициента мощности/коэффициента рассеяния (который проверяет, изменяется ли коэффициент мощности/коэффициент рассеяния при изменении испытательного напряжения) может быть полезен при обнаружении ослабленных соединений или локальных дефектов; может быть эффективен для обнаружения эффектов старения в сочетании с DFR. Спросите нас, как…
• Переменный коэффициент мощности/коэффициент рассеяния (VFPF):  Этот тест представляет собой набор измерений коэффициента мощности/коэффициента рассеяния, выполненных на подмножестве частот, включенных в измерение DFR (например, 15–500 Гц). Проводящие загрязняющие вещества легко видны на низких частотах (15 Гц и ниже), в то время как такие проблемы, как ослабление верхнего вывода и проблемы типа, вызывающие частичный разряд, могут быть обнаружены на более высоких частотах (500 Гц).
• Испытание на горячую муфту:  Испытание на горячую муфту обычно используется для втулок сплошного типа без отводов и эффективно для выявления износа, загрязнения, низкого уровня компаунда или жидкости, а также пустот в компаунде (если применимо). Он также может быть эффективным в качестве дополнительного испытания к испытаниям C1 и C2 на проходных изоляторах с отводами, рассчитанными по емкости.
• Частотная характеристика диэлектрической проницаемости (DFR):   При диагностике вводов ярко выраженная температурная зависимость (т. е. увеличение коэффициента мощности/коэффициента диэлектрических потерь при высоких температурах) является убедительным индикатором износа изоляции ввода. Измерения DFR обеспечивают возможность выполнения индивидуальной температурной коррекции измеренного коэффициента мощности/коэффициента рассеяния 50/60 Гц при различных температурах до значений при эталонной температуре (20°C). Сравнение этой измеренной температурной зависимости с данными производителя втулки для температурной коррекции покажет, исправна втулка или нет. Измерения DFR можно использовать для оценки влажности вводов.
• Частичный разряд (PD)
• DGA: некоторые владельцы активов берут пробы масла из втулки с градуированной емкостью для проведения испытаний по анализу растворенного газа. Это не популярная практика.
