Трубки кондиционера и теплоизоляция

Трубки, соединяющие уличный блок с домашним, не обходятся без теплоизолирующего покрытия. Оно и понятно, владельцу кондиционера нужно охлаждение квартиры, а не окружающей среды.

Особенности утепления

Термин «утепление» при разговоре о сохранении холода, несомого фреоном от наружного к комнатному блоку, выглядит противоестественно. Однако, физика «тепла» и «холода» замыкается на беспорядочном движении электронов, атомов, молекул вещества, температуру которого мы оцениваем. Металл, например, кажется холодным, когда скорости вышеперечисленных составляющих его структуры низки и горячим, если высоки.

После такого длительного вступления становится понятно, что сохранение тепла и сохранение холода решается одинаково – защитой поверхности теплоизоляцией. В нашем случае таковой покрываются трубки сплит-системы.

Подходящая новость

Минувший февраль завершился новостью из Люксембурга. Там компания Armacell анонсировала завершение тестирования «предварительно изолированных» труб для кондиционеров. Другими словами, бренд начинал реализацию готового продукта – трубки не требовали нанесения теплоизоляции.

Их планировалось продавать мерными 20-и, 25-и и 50-метровыми отрезками. Теплоизоляция, кстати, отличалась от аналогов конкурентов высокой огнестойкостью – начинала выделять небольшие объемы дыма лишь после 10-минутного воздействия огня. Этого времени, посчитали специалисты, вполне достаточно, чтобы пожарные в экстремальной ситуации эвакуировали людей из помещений, имеющих такую климатическую трубную разводку.

Уточняя особенности полиэтилена, примененного для теплоизоляции, бренд подчеркнул, что поры материала закрыты. Трубки будут востребованы в кондиционерах домашней и коммерческой линеек. Ими можно соединять наружные/внутренние блоки, компоненты сплит-систем, создавать сети холодоснабжения мульти-сплит-систем.

Уподобив трубки одно/двухжильным кабеля, производитель наладил выпуск одинарных труб, получивших наименование Tubolit Split и сдвоенных, названных DuoSplit. Последние удобны при прокладке трассы холодоснабжения, когда прямая и обратка идут параллельными трассами. Сама теплоизоляция защищена пленкой полиолефинового сополимера, защищающей изделие от механических повреждений, УФ излучения. Диапазон диаметров удовлетворит запросы монтажников современных систем кондиционирования.

Возвращаясь к теме

В российских условиях тоже теплоизолируют фреонопроводы, стремясь снизить потерю холода на трассе. Другая причина этого мероприятия – недопущение образования конденсата.

Изоляцию рекомендуют начинать от уличного блока, оставив свободными накидные гайки подключения труб – отступ 2~3 сантиметра. Позже свободный участок защищают виниловой изолентой. Комплекта изоляции хватает на наружную трассу и часть комнатной – шов формируется в комнате. Сам стык обрабатывается герметиком и защищается виниловой изолентой.

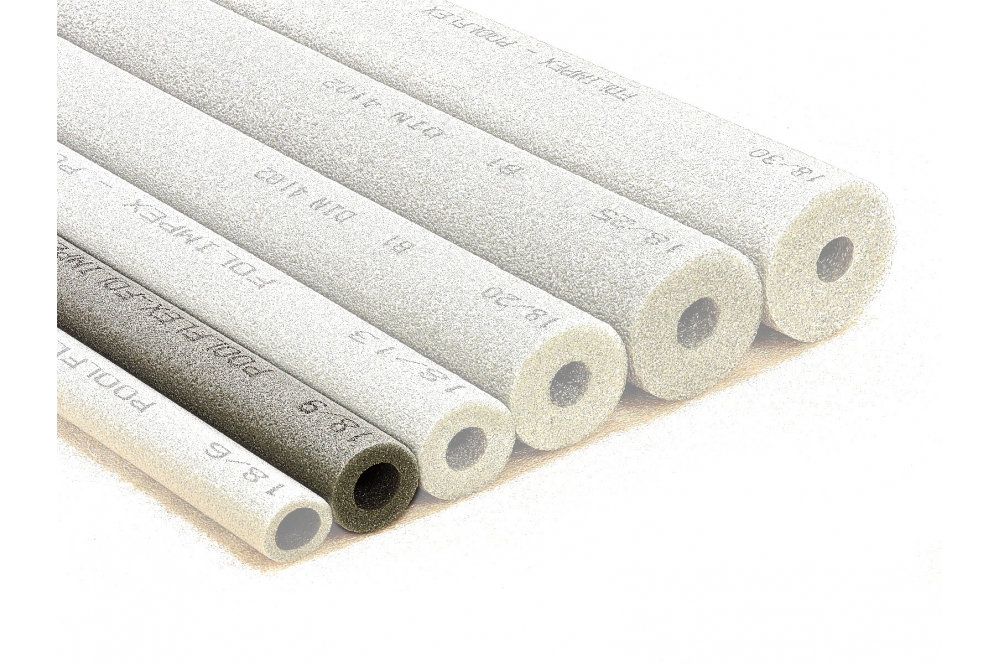

Толщина теплоизоляции диктуется диаметром патрубка. Для квартирного участка берется непористый синтетический каучук толщиной 6 миллиметров.

Материалы изоляции труб

Лучшим считается эластичный и гибкий L’Isolante K-FLEX из вспененного каучука. Его поры, как и у Armacel, закрытые. Рынок позиционируют материал, как высококачественную продукцию, обладающую низкой тепло/паропроводностью. Среди прочих достоинств – пожаробезопасность, коррозийная стойкость.

Кстати, в 2016-м, в подмосковной Лобне запустили производство теплоизоляции по технологии Armacel. Там выпускается трубная, листовая продукция, полностью закрывающая потребности рынка.

Дальше по рейтингу идет Energoflex, также имеющий поверхность, образуемую закрытыми порами. Техническими характеристиками он близок к предыдущему изолятору. Главное, предупреждает производитель, обеспечить высокую герметичность стыков.

До 2015 года российский рынок теплоизоляционных материалов наполнялся зарубежными брендами. В дальнейшем конкуренцию им составила «Русская Теплоизоляционная Компания», наладившая производство полного цикла. Материал получил название «РУ–ФЛЕКС». Поставляется в виде трубок из вспененного каучука. Диапазон диаметров 6~160 миллиметров при толщинах изоляции 3~50 миллиметров. Срок эксплуатации – 50 лет. Также налажен выпуск рулонной теплоизоляции «РУ-ФЛЕКС ВЕНТ», работающей со средами, имеющими температуры «–30~+85»°. Следуя примеру зарубежных компаний, бренд наладил выпуск сопутствующих комплектующих и аксессуаров: угловых элементов, тройников, диаметры которых соответствую этим параметрам трубчатой теплоизоляции.

И в заключение, ещё один зарубежный продукт фенольная изоляция Kingspan Kooltherm, поставляемая готовыми 1-метровыми секциями, работающая в температурном диапазоне «-50~+120»°, имеющая разнообразнейшие диаметры и толщины.

Изоляция для медных труб кондиционирования

Trubtraid » Материалы » Медные

Медные

Автор Trubtraid.ru Опубликовано 01. 07.2017 Обновлено 07.04.2018

Для обустройства системы кондиционирования нужно использовать медные трубопроводы. Они лучше всего подходят для транспортировки фреона. Прокладываются два трубопровода. По одному поступает фреон в газообразном состоянии, а по другому в жидком.

Медь считается наиболее пластичным металлом. Она стойкая к коррозийным процессам. Этот металл идеально подходит для циркуляции фреона. Спайку и развальцовку медных труб выполнить достаточно просто.

Поэтому монтаж такого трубопровода не является технически сложной задачей. После завершения прокладки нужна качественная теплоизоляция трассы кондиционера. В этой статье вы узнаете, как пошагово выполнить эту задачу.

Как утеплить трассу кондиционера?

Теплоизоляция позволяет снизить потери мощности оборудования. Некоторая его часть может уходить через теплоотдачу трубопровода. Теплоизоляция позволяет предотвратить возникновение конденсата. Показатель толщины утеплителя зависит от диаметра труб кондиционирования.

Процедура изолирования занимает достаточно много времени. Поскольку нужно не только обмотать трубопровод утепляющим материалом, но и разместить его в проделанном в стене отверстии.

Выполнение работы включает в себе такие этапы:

1. Расчет места размещения системы. Нужно корректно расположить медные трубки и блоки кондиционера. Далее проводится разметка на стене, облегчающая выполнение задачи. Затем выполняют штробление стен.
2. После создания штроб переходят к подготовке трассы. Трубная бухта разматывается до определенной длины. На трубки надевается утеплитель. Его нужно заранее приобрести в необходимом объеме. Для более эффективного решения задачи нужно обмотать трассу кондиционера специальной обмоточной лентой из тефлона.
3. Чтобы обустроить трубопровод большой длины применяют пайку медной конструкции. Рекомендовано не допускать надломов трубопровода. Это может привести к его повреждению. В результате из системы произойдет утечка хладоносителя. Нужно предельно внимательно устанавливать систему.
4. Готовую трассу укладывают в подготовленные для нее каналы. Крепят трубы посредством дюбельных гвоздей и применения монтажной ленты. Монтаж системы нужно делать заподлицо.
5. После укладки трубопровода штробы замазывают, придавая стенам красивый внешний вид. После завершения этого этапа выполняют монтаж блоков кондиционера, осуществляют его наладку и проводят тестовый запуск оборудования.

После окончания работ нужно выполнить опрессовку трубопровода. Для этого используют азот, который готовят заблаговременно. Этот этап позволяет избежать случайного пробоя конструкции в стенке. Его реализация дает возможность избежать возможных демонтажных работ для устранения неполадок. Рекомендуется оборудовать систему манометром. По его показателям есть возможность определять наличие и число существующих утечек или их отсутствие.

В качестве альтернативы обмоточной ленте можно использовать гофро-трубу подходящего диаметра. Она прекрасно подходит при укладке трубок в штробах. Если речь идет о монтаже трубопровода в декоративном коробе, использовать гофро-трубу нет смысла. Будет удобнее использовать обмоточную ленту.

Чем изолировать трассу?

Для решения задачи можно использовать материалы разных производителей. Наиболее актуальной является следующая теплоизоляция:

• L’Isolante K-FLEX;
• Energoflex;
• Thermaflex.

Утеплитель K-FLEX представляет собой гибкий эластичный материал. Он производится из особого сырья — вспененного каучука с закрытыми порами. Теплофизические и эксплуатационные характеристики этой теплоизоляции отличаются высоким качеством. Низкий показатель теплопроводности и паропроницаемости делает применение этого материала очень удобным. Утеплитель долговечный. Обладает высоким уровнем санитарной, пожарной и коррозийной безопасности.

Продукция считается одной из самых лучших на рынке. Ее производитель имеет безупречную репутацию среди потребителей. Теплоизоляция K-FLEX является одной из самых надежных и эффективных. Она идеально подходит для изолирования трубок кондиционера.

Изоляция фирмы Energoflex также может быть использована для решения рассматриваемой задачи. Ассортимент продукции этого бренда очень широкий. Компания производит теплоизоляцию из вспененных полимеров, специально для систем кондиционирования. Материал характеризуется закрытоячеистой поверхностью. Он обеспечивает достойный уровень влагозащищенности и паропроницаемости.

Изоляция Thermaflex изготавливается из вспененного синтетического каучука с закрытыми порами. По своим эксплуатационным характеристикам материал схож с продукцией L’Isolante K-FLEX. Он такой же качественный и надежный. В случае необходимости изоляция этих двух брендов может быть взаимозаменяемой.

Смотреть видео:

Лучшая изоляция трубопроводов переменного тока | Aeroflex USA

Следует ли изолировать трубы переменного тока?

Изоляция трубопроводов переменного тока является важнейшим компонентом систем ОВКВ, в которых трубопроводы используются для передачи холодных/холодных и теплых/горячих жидкостей и, в конечном счете, подачи кондиционированного воздуха в жилые помещения здания. Правильная изоляция для линий переменного тока экономит энергию, предотвращая приток тепла к хладагентам, контролирует образование конденсата, защищает трубопроводы от коррозии и при необходимости обеспечивает защиту персонала.

Линия охлаждения/охлаждения известна как линия всасывания или обратная линия переменного тока. Он перекачивает жидкости, такие как хладагенты, при температуре около 40°F [4,4°C]. Линия жидкости подает теплые/горячие жидкости с температурой около 110°F [43,3°C]. Наконец, линия нагнетания обычно очень горячая и работает при температуре около 150°F [66°C].

Зачем изолировать линию всасывания?

Линии всасывания переменного тока всегда должны быть изолированы изоляцией для линий переменного тока, когда их рабочие температуры ниже температуры окружающей среды, чтобы предотвратить конденсацию и приток тепла к хладагенту. Конденсация представляет собой постоянную угрозу для трубопроводов ОВКВ, и правильная изоляция трубопровода переменного тока может защитить трубопровод системы ОВКВ от потери энергии, коррозии под изоляцией (CUI), нарушения изоляции и возможного отключения системы. Это также предотвратит повреждение водой ниже и предотвратит опасность поскользнуться / упасть.

Несмотря на то, что жидкостные линии теплые/горячие, они должны быть покрыты изоляцией трубопроводов переменного тока в местах, где температура окружающей среды превышает температуру жидкостной линии, таких как некондиционируемая воздушная камера или чердак. Когда безопасность персонала является проблемой, трубопроводы должны быть защищены изоляцией для линий переменного тока.

Напорные линии обычно не изолируются, однако их следует изолировать, если речь идет о защите персонала, а потери тепла нежелательны для данного применения.

Изоляция с закрытыми порами и замедлителем испарений, например, пористым стеклом, эластомерным поролоном, полиизоциануратом и фенолом, указана ASHRAE как предпочтительная для холодных линий. Изоляция линий переменного тока с надлежащей толщиной изоляции также является ключом к контролю образования конденсата. Калькуляторы изоляции находятся в свободном доступе (ссылки ниже), чтобы определить правильную толщину изоляции для конкретного применения для контроля конденсации.

Эластомерная изоляция для труб с закрытыми порами, также известная как резина, является предпочтительной изоляцией для линий переменного тока благодаря своей структуре с закрытыми порами, встроенному пароизолятору, низким значениям теплопроводности и гибкости. При установке надлежащей толщины изоляции эластомерная изоляция трубопровода переменного тока с закрытыми порами эффективно предотвращает образование конденсата и предотвращает накопление тепла.

В отличие от некоторых других изоляционных материалов для линий переменного тока, эластомерная изоляция для труб с закрытыми порами не требует дополнительной пароизоляции, если только она не будет подвергаться воздействию экстремальных условий (высокая температура окружающей среды, высокая относительная влажность, очень низкие рабочие температуры, солнечное излучение) или механических воздействий. воздействие (пешеходное движение, экстремальные погодные условия, птицы). Для обратных линий переменного тока, подвергающихся прямому воздействию УФ-излучения, например, на крышах, эластомерная изоляция трубопроводов переменного тока с закрытыми порами должна быть защищена специальным защитным покрытием или изоляционной оболочкой, разработанной производителем.

Кроме того, низкие значения теплопроводности (thermal-k) эластомерной пенопластовой изоляции с закрытыми порами для линий переменного тока приводят к меньшей толщине изоляции по сравнению с другими типами изоляции с закрытыми порами, такими как ячеистое стекло. Значения K варьируются даже в зависимости от производителя эластомерной пены и толщины «стенки», поэтому важно проверить лист технических данных производителя перед выполнением расчета контроля конденсации.

Изоляция трубопроводов переменного тока с закрытыми порами из EPDM (этилен-пропилен-диеновый мономер) марки AEROFLEX® компании Aeroflex в США доступна в предварительно отформованном виде без разреза, с заводским предварительно разрезом (Self-Seal 9).0029 ™ ) и сплошные трубы для эффективной изоляции обратных линий переменного тока. Aeroflex предназначен для контроля конденсации и потери тепла при постоянной рабочей температуре до 257°F [125°C] и безопасен для использования на медных, алюминиевых и нержавеющих трубопроводах. Наконец, эта изоляция доступна с той же формулой и теплопроводностью при толщине 2 дюйма [50 мм]. Чтобы узнать больше, нажмите сюда.

Источник: https://www.achrnews.com/articles/124228-ice-breaker-suction-line-insulation

Изоляция линии переменного тока | Hurliman Heating & Air Conditioning

Две медные линии соединяют наружный кондиционер или тепловой насос с внутренним испарителем в системе кондиционирования воздуха. Более крупная изолированная линия хладагента, называемая «всасывающей трубой», транспортирует холодный газ от испарителя к компрессору, где он снова превращается в жидкость.

Для правильной работы кондиционера труба между конденсатором и испарителем должна поддерживать постоянную температуру. Медная труба меньшего размера, называемая «жидкостной линией», транспортирует жидкий хладагент к внутреннему змеевику испарителя. Эти линии хладагента и их соединения определяют эффективность вашей системы кондиционирования воздуха.

Если ваша система кондиционирования новая, линия всасывания герметично изолирована. Со временем эта изоляция портится, особенно в жаркие летние месяцы, оставляя щели и разрывы. Изолятор со временем высыхает и схватывается, не в силах выполнять свою функцию.

Отсутствие изоляции линии хладагента может отрицательно сказаться на общей функциональности типичного бытового кондиционера. Во-первых, линия всасывания начинает поглощать тепло, в результате чего в компрессор возвращается меньше холодного газа, а компрессор работает горячее. В результате снижается охлаждающая способность кондиционера. Это также приводит к утечке конденсата в здание, что может привести к дорогостоящему повреждению конструкции.

Таким образом, сохранение изоляции линии хладагента и ее техническое обслуживание помогают обеспечить безопасность работы системы переменного тока с максимальной эффективностью и предотвратить капание и повреждение влаги.

К счастью, замена или ремонт изоляции — простая и недорогая задача. Это простое в использовании домашнее руководство покажет вам, как изолировать линии переменного тока без особых усилий.

10 простых шагов по изоляции линий переменного тока
Шаг 1. Определите правильную линию переменного тока для изоляции

Первый шаг к изоляции линий переменного тока при определении того, какие линии хладагента требуют изоляции. Как указывалось ранее, две трубы соединяют кондиционер с системой вентиляции вашего дома. Видны трубы, соединяющие наружный и внутренний блоки.

Большая холодная медная трубка (линия всасывания) и маленькая теплая трубка (линия жидкости). Вы должны изолировать только большую (всасывающую) трубу. Меньшая труба не требует изоляции, потому что она предназначена для рассеивания части тепла, когда оно проходит внутри.

Шаг 2. Измерьте длину и толщину медной трубы

Следующим шагом будет измерение диаметра и длины трубы, чтобы убедиться, что вы приобрели изоляцию нужного размера, которая идеально подходит для трубы. Изоляция обычно доступна толщиной 1/2 дюйма, 3/4 дюйма и 1 дюйм. Чтобы определить размер меди, ознакомьтесь с рекомендацией производителя, прилагаемой к блоку переменного тока.

Шаг 3. Приобретите изоляцию

После того, как у вас есть размеры, вы можете пойти в любой магазин товаров для дома в вашем районе и купить новую изоляцию для труб переменного тока. Различные изоляционные материалы включают стекловолокно, поролон и пенополиэтилен.

Вспененный полиэтилен считается лучшим материалом и, вероятно, наиболее широко используется. Он прост в установке и недорог. Пенопластовые изоляторы также просты в установке и могут служить долго.

Другие материалы, необходимые для изоляции линий переменного тока, включают; скотч из фольги или изолента, канцелярский нож и ножницы.

Шаг 4. Выключите переменный ток

После того, как вы собрали все материалы, необходимые для изоляции линий переменного тока, пришло время установить новый изолятор на место. Начните установку, выключив кондиционер на несколько минут, чтобы трубы остыли. Это может занять 5 минут.

Шаг 5. Снимите старую изоляцию и очистите трубу

Осторожно снимите старую изоляцию с трубы. Поскольку изолятор может быть трудно удалить, отрежьте его канцелярским ножом. Будьте осторожны, не нажимайте на лезвие слишком сильно, чтобы не порезать медную трубу.

Также удалите грязь с трубы с помощью подходящего растворителя, например, денатурированного спирта. Ваша изоляция не прослужит так долго, если ваши трубы забиты грязью и грязью.

После того, как труба будет чистой и сухой, оберните несколько витков изоляционной ленты вокруг трубы в том месте, где она выходит из дома, и оберните рабочий клапан на конце трубы с конденсатором. Убедитесь, что изоляционная лента плотно обмотана вокруг сервисных значений и плотно прижата к наружной стене.

Шаг 6: Отрежьте новую изоляцию

Отрежьте ножницами новую пенопластовую изоляцию трубы, чтобы она подходила к трубе с помощью универсального ножа. Чтобы учесть температурное сжатие и расширение, вам может потребоваться отрезать конец пенопластовой изоляции как минимум на дюйм длиннее.

Шаг 7. Оберните трубу пеной

Пена обычно расщепляется по длине изоляции, а края покрываются липким клеем. Наденьте изоляционный рулон на трубу и вставьте его на место, чтобы полностью закрыть трубу.

Шаг 8: Снимите защитную ленту

Изолятор имеет полоски, которые защищают клей на краях прорезей. Отклейте полоски, как только изоляция будет на месте, чтобы липкие края могли приклеиться друг к другу. Прижмите шов друг к другу, чтобы убедиться, что края не перекрываются, и правильно выровняйте изолятор.

Шаг 9. Оберните края пенопласта лентой

Для герметизации изоляции вам понадобится защитное покрытие, например фольгированная лента или изолента. Ленты также помогают защитить изоляцию от солнечных лучей в течение следующих нескольких лет. В результате нельзя использовать дешевый бумажный скотч. Также не натягивайте ленту слишком туго, чтобы не сдавить изолятор.

Если вы выполните следующие шаги по правильной изоляции линий переменного тока, изоляция будет идеально установлена ​​на трубе, что придаст линии всасывания лучший вид. Тем не менее, замена изоляции линий переменного тока — отличный способ сохранить работу вашего кондиционера в холодном состоянии, поэтому мы рекомендуем нанять профессионала для изоляции ваших линий переменного тока для достижения наилучших результатов.
