Радиально-сверлильный станок JET JDR-34F (230В) – цена, отзывы, характеристики с фото, инструкция, видео

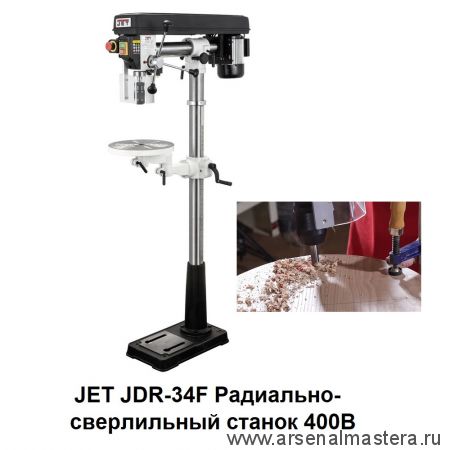

Крупный радиально-сверлильный станок Jet JDR-34F для напольной установки. Модель предназначена для эксплуатации в ремонтных мастерских с небольшими объёмами работ по сверлению и для использования в гараже или на даче в любительских целях. Конструкция сверлильной части позволяет менять вылет (расстояние до колонны) и наклон. Рабочий стол тоже не совсем обычный: он круглый и поворотный. Стандартные регулировки по высоте и по углу тоже предусмотрены. Такой набор возможностей по настройке позволяет устанавливать самые разные по форме и габаритам детали, а также точно сверлить отверстия в ряд или по окружности.

Шпиндель станка имеет конус посадки МК-2, в него можно установить оправку патрона (штатно поставляется быстрозажимной), цанговый зажим или сверла с коническим хвостовиком. Для ограничения подачи пиноли при сверлении на заданную глубину используется поворотная муфта с разметкой в миллиметрах. Скорости вращения переключают сменой положения ремня на ступенчатых шкивах. Среди прочего оборудования предусмотрен лазерный указатель, особенно полезный, когда центр сверления трудно угадать из-за крупного размера оснастки без выраженного острия. В комплекте прилагаются станочные тиски с набором для крепежа к столу или основанию.

Особенности

• Регулируемый ограничитель глубины сверления
• Контроль глубины сверления по лимбу
• Лазерный указатель оси сверления
• Регулировка наклона сверлильной части
• Регулировка вылета (продольный ход сверлильной части)
• Рабочий стол из чугунного литья
• Регулировка высоты установки рабочего стола при помощи вращающейся рукоятки
• Регулировка наклона рабочего стола
• Поворотный рабочий стол
• Быстрозажимной сверлильный патрон

Характеристика	Значение
Потребляемая (выходная) мощность двигателя, кВт	0,6 (0,35)
Напряжение, В	230
Ход пиноли шпинделя, мм	80
Вылет шпинделя, мм	155-410
Число скоростей	5
Частота вращения шпинделя на холостом ходу, об/мин	500-2500
Размеры рабочего стола (ДхШ), мм	ø300
Угол наклона рабочего стола	±0-90°
Максимальный диаметр зажима для сверл, мм	16
Конус шпинделя/ посадка патрона	МК2/ В16
Максимальное расстояние шпиндель-стол, мм	650
Расстояние шпиндель основание, мм	1200
Угол наклона сверлильной части	0-90°/0-45°
Габаритные размеры (ДхШхВ), мм	830x320x1660
Масса JDR-34F (230В) , кг	61
Габариты упаковки (ДхШхВ), мм	1392x490x260
Масса в упаковке, кг	62,25

Комплектация

• Быстрозажимной сверлильный патрон с оправкой
• Блок лазерной индикации оси сверления

Комплектация за дополнительную плату

Подставка для JDR-34 ( арт.  10000391 )

2 800p

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.
Разметить комментарий или вопрос

Отзывы о JDR-34F (230В):

Комментарий:

Изготавливаем, ремонтируем и тюнингуем гитары. Когда решили приобрести станок, выяснилось, что недорогие аппараты с расстоянием от сверла до консоли минимум 230 можно по пальцам пересчитать. Большое расстояние нужно, чтобы на какой-нибудь пузатой аккустике просверлить отверстия под тюноматик и это не вызывало проблем. Вылет регулируется, как и наклон. Как по мне, находка за такую сумму.

Покупал(а) для:

Мастерская музыкальных инструментов

Ответить

Достоинства:

Быстрозажимной патрон, лазер, цена

Недостатки:

Сборка

Комментарий:

Кривое изделие с люфтами где только можно, которые и не исправить в большинстве случаев. Теоретически чугун, практически – кривое и хлипкое литье. Можно брать только из-за вылета, да и то, если устроит точность «для изготовления заборов». Но если сотки ловить не надо, то пойдет.

Ответить

Оставить отзыв

JDR-34 -> Сверлильные станки -> Деревообрабатывающие станки JET

JDR-34 -> Сверлильные станки -> Деревообрабатывающие станки JET

	| |   Телефон: (495) 741-84-29 E-mail: [email protected] Тел.: (495) 741-84-29
	Главная -> Деревообрабатывающие станки JET -> Сверлильные станки -> JDR-34 Стандартная комплектация 16-мм быстрозажимной патрон Оправка МК-2/В16 Защита патрона Световой целеуказатель оси сверления с трансформатором и выключателем Концевой выключатель на ременной крышке Инструмент для обслуживания Описание Рабочий чугунный стол 1-16 мм быстрозажимной патрон с защитным экраном 80-мм ход шпинделя с регулируемыми концевыми упорами 350-ваттный асинхронный двигатель, предназначенный для длительных работ 5 положений вращения шпинделя от 500 до 2500 об/мин Макс. расстояние от сверла до стойки 410 мм Сверлильная головка поворачивается на 45° вправо и на 90° влево Световой крестовой указатель оси сверления Технические характеристики Модель JDR-34 Артикул (220В) 10000390M Выходная мощность 0,35 кВт / S1 100% Потребляемая мощность 0,6 кВт / S6 40% Частота вращения шпинделя, 5 500-2500 об/мин Вылет шпинделя 155-410 мм Ход пиноли шпинделя 80 мм Конус шпинделя МК-2 Быстрозажимной патрон 1-16 мм Диаметр стойки 60 мм Размеры стола 220х230 мм Размеры основания 345х210 мм Габаритные размеры (ДхШхВ) 830х320х760 мм Масса 42 кг Принадлежности Артикул Описание 10000391 Подставка для JDR-34 10000371 Тиски JDP-8L JDP-10L JDP-10M JDP-13M JDP-15 JDP-17F JDP-2800VS JDR-34 JDR-34F Каталог JET gif”/> Торцовочные пилы Циркулярные пилы Форматно-раскроечные станки Ленточнопильные станки Фуговальные станки Рейсмусы Фуговальные-рейсмусовые станки Фрезерные станки Механизмы подачи Токарные станки gif”/> Шлифовальные станки Долбежные станки Вытяжные установки Системы фильтрации воздуха Сверлильные станки Заточные станки Кромкооблицовочное устройство Прайс-лист с ценами
	Copyright ® 2007-2022 год	gif” bgcolor=”#272727″/>

JET JDR-34 Перцесс радиальной колонны

Le JavaScript semble être désactivé sur votre navigationur.
Javascript активен в вашем навигаторе для того, чтобы использовать функциональные возможности сайта в Интернете.

Поиск:

Ссылка: 10000390M-JETB

Радиальный перфоратор JET JDR-34M 230V 5 витков с мандреном с автоматическим приводом 16 мм, универсальный радиальный персеус качества JET!

Disponibilité : Délai de livraison de 2 à 3 semaines

532,00 € ХТ

ОУ

• Описание
• Документация
• клиентов Avis
• Гарантия
• Консультационные услуги

Описание

Преимущества:

Радиальный перфоратор JET JDR-34-M 230V 5 витков с автоматическим стержнем 16 мм, радиальный универсальный перфоратор качества JET!

• Мандрин быстрой сережки 1–16 мм с защитой мандрена
• Брошюра 80 мм с ребристыми краями
• Moteur à индукционная адаптация для непрерывного труда
• Угол наклона 45°, прямой и 90°, неправильный
• Лазерная конвергентная установка aisée

Машинная обшивка с номером :

• Быстрая сережка 16 мм
• Портативный элемент Mandrin MT-2/B16
• Защитник мандрена
• Лазерный конвергент с преобразователем и прерывателем движения/возврата
• Interrupteur électrique sur le couvercle de la Courroie

Характеристики

Напряжение питания	230 В
Мощный двигатель P1-M	600 Вт
Мощный двигатель P2-M	350 Вт
Конус DIN-адаптера мандрена	МК/СМ 2
Персаж	16 мм
Mandrin à serrage Rapide	3 – 16 мм – B16
Descente de broche	80 мм
Витесс	5
Plage de vitesse	500 – 2500 т/мин
Лебединый полковник	155–410 мм
Размер по таблице	220 х 230 мм
Rainures en T	Уи
Размеры	350 х 940 х 800 мм
Поиды нетто (кг)	42,00 кг
Фабрикант	Джет
Платежи происхождения	Тайвань

Верхняя страница

Документация

Téléchargez ci-dessous la документация относительно продукта ce:

• Мануэль д’Утилизация
• Части отряда

Haut de page

Avis de nos client

Верхняя страница

Гарантия

Гарантия (дополнительные общие условия продажи):

Машины происхождения Jet-Tools имеют гарантию производителя 6 инструментов для сборки электрических деталей и 12 инструментов для механических частей.

Vous avez Récemment Consulté:

• 15,00 € HT

  Маншон редукционный Ø 100/50 мм

  Ссылка: JW1000-JETB

• 2 081,00 € ХТ 1 682,00 € HT

  JET JSG-31-A Ponceuse на диске и на ленте

  Ссылка: 1791291KM-JETB

• 3 832,00 € ХТ 3 499,00 € HT

  JET RDJ-310 – Raboteuse-dégauchisseuse – 400 вольт

  Ссылка: РДЖ-310-Т

• 180,00 € HT

  Выходная плита-полоса 180x25x30 Z2 n4200-7000

  Ссылка: 00000-0000-ХОЛЗ

• 2 300,00 € HT

  JET JWDS 22-44 M Ponceuse à cylindre – однофазный 230 вольт – версия Nouvelle 2021

  Ссылка: 723540-М

Функция сайта требует использования файлов cookie. Pour plus d’informations sur les données contenues dans ces cookies, merci de consulter notre page d’information sur le уважение de la vie privée. Налейте акцептор ле куки-де-се сайт veuillez cliquer сюр ле бутон Autoriser ci-dessous.

Jet Radial-Bohrmaschine JDR-34-M Günstig Versandkostenfrei Online Kaufen: Große Auswahl Günstige Preise

Um PROFISHOP в полном объеме Umfang nutzen zu können, empfehlen wir Ihnen Javascript in your Browser zu aktiveren.

LIEFERZEITEN: Aufgrund der aktuellen Situation können Verzögerungen entstehen.

Бесплатная версия 50€

Сертификат качества

Рехнунгскауф

Бесшаффунгссервис

Gratis-Versand ab 50€

Markenqualität

Рехнунгскауф

Бесшаффунгссервис

• Меню schließen

Технические данные:

• Двигатель (В/кВт): 230 / 0,6
• Drehzahlbereich (об/мин): 500 – 2500
• Drehzahlstufen: 5
• Макс. Bohrdurchmesser in Stahl (в мм) 16
• Втулка Bohrhub (мм): 80
• Spindelaufnahme: MK2
• Ausladung (мм): 155 – 410
• Макс. Abstand Spindel – Tisch (мм): 700
• Макс. Abstand Spindel – Sockel (мм): 1200
• Tischgröße (в мм): 300
• T-Nuten (мм): 14
• Kopf Schwenkbereich: 0° – 90° соединения / 0° – 45° rechts
• Abmessungen ( мм): 830 × 320 × 1660
• Вес (кг): 61

Вес:
• Maschinensockel
• Säule und Tischführung
• Bohrkopf komplett 90926 320hrtisch ück Bohrvorschubhebel
• 16 мм Schnellspannbohrfutter
• Aufnahmedorn MK2
• Bohrfutterschutz
• Auswurfkeil
• Kreuzlaser
• Bedienwerkzeug
• Montagezubehör
• Gebrauchsanleitung

25

5025 Ersatzteilliste Dieser Artikel steht derzeit nicht zur Verfügung!

Sie erhalten Ihren persönlichen 15 €-Gutschein mit Ihrer Bestellbestätigung

Für über 200 € einkaufen und 15 €-Gutschein für die nächste Bestellung über 200 € erhalten

15€

Unverbindliches Анжебот

Erstellen Sie schnell und einfach Ihr PDF-Angebot

Sicher bezahlen

Jet Radial-Bohrmaschine, JDR-34-M

Sicheres Einkaufen

• Versandkostenfrei аб 50€
• Шнелле Лиферунг
• Ihr personlicher Käuferschutz

Унсере Кунден

Технические данные:

• Двигатель (В/кВт): 230 / 0,6
• Drehzahlbereich (об/мин): 500 – 2500
• Drehzahlsufen: 5
• Макс.
