Технический паспорт

Изготовитель в качестве техпаспорта предлагает инструкцию по эксплуатации. В ней даны следующие технические характеристики:

  1. Вид – рейсмусовый станок.
  2. Питание – бытовая электросеть 220 В.
  3. Материал обработки – древесина (пиломатериалы).
  4. Потребляемая мощность – 1800 Вт.
  5. Количество оборотов режущего вала – 9000 оборотов в минуту.
  6. Размеры рабочих столов – 370×170 мм.
  7. Скорость подачи древесины – 7 метров в минуту.
  8. Максимальная и минимальная толщина пиломатериала – 153 мм и 6 мм.
  9. Количество ножей на валу – 2 шт.
  10. Размеры станка – 580×560×465 мм.
  11. Вес – 30 кг.
  12. Гарантийный срок безаварийной работы – 1 год.
  13. Страна-изготовитель – КНР.

Средняя стоимость – 24500 руб (420$)

.

Документация

 Паспорт, инструкция и схема станка.



Конструкция

При создании этой модели изготовитель учитывал условия эксплуатации агрегата в небольших помещениях. Размеры машины позволяют перемещать ее в любое место. В конструкции станка установлены стандартные компоненты, соответствующие классу этого вида оборудования. В состав узлов JET JWP 12 входит следующее:

  • блок строгания, состоящий из режущего вала и подающих резиновых роликов, расположен в верхней части корпуса. Для безопасной работы установлены когти-фиксаторы, которые блокируют обратную подачу древесины;
  • электродвигателем управляет система установки скорости обработки. Кнопки управления расположены на передней панели машины;
  • лифтовый механизм регулирует глубину обработки заготовок. Вращением ручки, расположенной наверху агрегата, добиваются нужной высоты рабочей поверхности режущего вала. Шкала на передней панели указывает глубину строгания;
  • рабочие столы – приемная и подающая плоскости. Требуется постоянный контроль их горизонтального положения.

Комплектность поставки

В упаковке находятся: сам станок, инструкция по эксплуатации, гарантийный талон, шнур подключения к электросети, воронка для отсоса стружки и два запасных ножа. К сожалению, производитель не комплектует поставку дополнительными валами протяжки, которые быстро приходят в негодность.

Отзывы о Jet jwp 12

Поделитесь опытом использования станка в опросе и комментариях.



Рекомендации по эксплуатации

  1. В конструкции машины предусмотрена защита от перегрузок в электросети. Однако лучше выбирать источники питания со стабильным напряжением.
  2. Конец шланга выброса стружки располагают на безопасном расстоянии.
  3. Нужно постоянно следить за наличием смазки во вращающихся узлах агрегата.
  4. Нельзя допускать эксплуатацию оборудования в условиях повышенной влажности.

derevo-s.ru

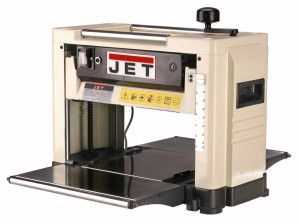

Рейсмусовый станок JET JWP-12: отзывы, рекомендации

Содержание статьи:

Рейсмусовый станок от компании JET модель JWP-12 с номенклатурным номером 10000840m, предназначен для выполнения строгания в домашних условиях. Он отличается от аналогичных установок компактностью и достаточно большой производительностью. Также стоит отметить надежность оборудования, свойственная всей продукции этой марки.

Конструкция станка

Внешний вид

При проектировании станка производитель использовал стандартный метод компоновки элементов. При этом были учтены условия эксплуатации в небольших помещениях. Габариты оборудования позволяют использовать его не только в мастерских, но и на выезде. Важно учесть, что конструкция не имеет защиты от влаги.

Станок предназначен только для обработки деревянных изделий. Металлические бруски на нем строгать нельзя. Это обусловлено спецификой конструкции, которая объединила в себе практически все преимущества подобных моделей. В качестве основания используется металлическая рама с дополнительными ребрами жесткости. На ней установлены все компоненты станка.

Описание элементов оборудования:

  • блок обработки. Располагается в верхней части и состоит из режущего и подающих роликов. Для обеспечения безопасности работы в конструкции предусмотрены фиксирующие когти, предотвращающие обратную подачу деревянной заготовки;
  • электродвигатель и система управления. Привод осуществляется за счет работы силовой установки, установленной в блоке обработки. На лицевой панели находятся кнопки управления. В качестве дополнительной меры безопасности есть устройство, отключающее двигатель при перегрузке;
  • рабочие столы. Эта часть состоит из двух компонентов: подающего и приемного столов. Они не имеют функции регулирования по высоте, так как изменение толщины строгания происходит за счет подъема (опускания) блока обработки;
  • подъемный механизм. Он предназначен для настройки глубины обработки. Изменение положения ножевого вала происходит с помощью ручки, расположенной на верхней части корпуса. Дополнительно на лицевой части есть шкала, указывающая текущее положение блока обработки.

Для оптимизации подачи материала на верхней крышке есть два вращающихся валика, которые предназначены для обратной подачи деревянной заготовки. Таким образом можно обрабатывать большие изделия в помещении с небольшой площадью.

Дополнительный откидной стол позволяет обрабатывать длинные заготовки. Однако судя по отзывам, фактически, он не сильно влияет на увеличение функциональности станка. Поэтому рекомендуется приобретать дополнительные опорные ролики.

Технические параметры

Компоненты оборудования

Рейсмусовый станок модели JET JWP-12 может применяться только для выполнения небольшого объема работ в домашних условиях. Его конструкция и технические параметры не предусматривают возможность установки оборудования на профессиональной производственной линии. К тому же производитель категорически запрещает внесение изменения в компоновку.

Станок имеет относительно небольшие габариты, которые составляют 58*56*46,3 см. Он рассчитан для установки на верстак, который можно сделать самостоятельно или приобрести специальный столик от компании JET. В последнем случае производитель учел массу станка 27 кг. Даже при максимальной нагрузке на оборудование основание сохранит устойчивость и сможет частично погасить колебания.

Для выбора оптимального режима обработки необходимо ознакомиться с основными техническими характеристиками станка:

  • нормированное число оборотов обрабатывающего вала составляет 9000 об/мин;
  • станок осуществляет 1800 пропилов в минуту;
  • строгальный вал имеет диаметр 48 мм;
  • число ножей составляет 2 шт.;
  • строгальные ножи имеют ширину 18 мм. При этом их толщина равна3 мм, а длина – 319 мм;
  • скорость подачи стабильна и составляет 7 м/мин;
  • максимальная глубина обработки напрямую зависит от ширины заготовки. Если она составляет менее половины рабочего стола, то за один проход удаляется 2,5 мм древесины. При строгании по всей длине стола это параметр равен 1,5 мм;
  • максимальная ширина заготовки не может превышать 318 мм;
  • минимальная длина деревянной детали составляет 130 мм;
  • толщина детали может варьироваться от 6 до 153 мм

Для привода ножевого вала в конструкции станка присутствует электродвигатель мощностью 1,8 кВт. Он подключается к домашней электросети 220 В. Поэтому необходимо предварительно рассчитать нагрузку, установить УЗО и заземление. Рабочий ток составляет 8 А. Для подключения станка производитель рекомендует использовать электропровод с сечением 3*1 мм².

В качестве дополнительных устройств в комплектации со станком прилагаются шаблоны для установки ножей, переходник для вытяжного патрубка диаметром 100 мм, резиновые ножки и инструменты для регулировки.

Рекомендации по эксплуатации

Правильная обработка заготовок

После приобретения станка необходимо проверить не только его комплектацию, но и целостность компонентов. По окончании распаковки и сборки проверяется работа оборудования без установки заготовки на холостом ходе.

После монтажа оборудования следует проверить качество деревянной заготовки. В ее структуре не должны присутствовать стальные компоненты – гвозди, саморезы и т.д. Также необходимо обращать внимание на кривизну поверхности. Если она превышает максимальный рез за один проход, то в процессе обработки могут возникнуть биения. Поэтому подобные детали необходимо предварительно обработать на другом оборудовании или вручную.

Основные правила эксплуатации JWP-12:

  • замена строгальных ножей. Эта процедура выполняется только согласно инструкции по эксплуатации. Демонтаж вала делается после отключения станка от сети. Запрещено использовать ножи с конфигурацией, отличной от оригинальных;
  • подключение к стружкопылесосу. В процессе обработки формируется большое количество древесной пыли и стружки. Для их удаления станок подключается к стружкопылесосу. Для этого в конструкции есть патрубок 38 мм, а также переходник 100 мм;
  • строгание выполняется только вдоль волокон. В противном случае возможны сбои в работе и потеря качества обработки.

Графитовые щетки необходимо проверять после 40 часов работы станка. Их замена выполняется самостоятельно, но согласно инструкции от производителя.

Обязательным условием нормальной эксплуатации оборудования является правильная установка агрегата. После монтажа проверяется уровень плоскости рабочего стола, а также корректное расположение ножевого и направляющих валов.

Отзывы владельцев

Для формирования объективного мнения о возможностях рейсмусового станка JWP-12 рекомендуется ознакомиться с отзывами владельцев. Но при этом следует учитывать их субъективность. В некоторых случаях некорректная работа оборудования связана с нарушением правил эксплуатации.

  • станок для деревообработки от компании JET приобретал только для личного пользования. Строю дачу, поэтому такое оборудование просто необходимо. После первой пробной обработки доски заметил рваные края. Оказалось, что для получения хорошего результата необходим стружкопылесос. В противном случае приходится очищать вручную после 20-30 мин работы;
  • столярным делом занимаюсь давно и профессионально. После анализа рейсмусовых станков решил остановиться на модели JWP-12. В целом модель оправдывает свою невысокую стоимость – для небольшого объема работ подойдет. Однако нужно обращать внимание на пластиковые шестеренки подъемника. При большой нагрузке они лопаются. Также изнашиваются подшипники скольжения валов примерно через 2,5-3 месяца работы.

Обзор станка:

stanokgid.ru

JWP-12 Станок деревообрабатывающий рейсмусовыйСхемы, описание, характеристики

Сведения о производителе рейсмусового станка
Jet JWP-12

Поставщиком рейсмусового деревообрабатывающего станка Jet JWP-12 является JPW Tools AG Швейцария, которое является дочерним предприятием акционерного общества Walter Meier (Tool) AG. Адрес сайта: www.jettools.com

На территории России продукцию компании Jet эксклюзивно представляет компания ИТА-СПб г.Санкт-Петербург, основанная в 2004-ом году, как дочернее подразделение, наделенное всеми правами по продаже, продвижению и техническому обслуживанию.

Станки, выпускаемые компанией JPW Tools AG, Швейцария, Китай


JWP-12 Станок рейсмусовый переносной электрический. Назначение, область применения

Деревообрабатывающий рейсмусовый станок «JWP-12» предназначен для строгания заготовок из древесины в предварительно заданные размеры. Станок JWP-12 предназначен для индивидуальной эксплуатации и не рассчитан на работу при непрерывном производстве.

Обладая высокой производительностью, станок весит 27 кг и остается мобильным: его можно взять на стройку или в одиночку перемещать по мастерской. Предусмотрена установка на пол (открытая подставка входит в стандартную комплектацию) или на верстак. При эксплуатации станка следует учитывать, что точная и безотказная работа возможна только при качественном стружкоудалении, например, с помощью вытяжных установок Jet.

На станках не допускается обработка металлов, асбоцементных материалов, камня и подобных материалов, мягких пластмассовых и резиноподобных материалов.

Легкий и компактный рейсмусовый станок Jet JWP-12 предназначен для индивидуального использования в столярных мастерских и «на выезде» в условиях стройки. Благодаря коллекторному мотору он весит всего 30 кг, обладая при этом мощностью 1,8 кВт. Двигатели этого типа требовательны к соблюдению температурного режима, поэтому JWP-12 оснащен датчиком перегрева, отключающим питание, когда нужен перерыв на охлаждение.

По качеству строгания станок не уступает стационарным моделям начального уровня, напротив, высокая скорость вращения ножевого вала делает его в ряде случаев более предпочтительным. Есть все стандартные системы, характерные и для стационарных аналогов: механизм автоподачи, подающий и разгрузочный столы с роликами (для удобства транспортировки и хранения они сделаны складными), ролики сверху корпуса для обратной подачи заготовки. Регулировку высоты ножевого вала, в зависимости от размера детали, производят единственной вращающейся рукояткой.

Накопленный опыт эксплуатации JWP-12 показал, что при соблюдении всего нескольких простых правил станок очень долговечен и надежен. Требуется лишь избегать работы без подключения к пылеотсосу и вовремя прочищать все механизмы от стружки.

Важное достоинство строгальных станков Jet на фоне аналогов других марок – надежное снабжение расходными материалами, в частности сменными ножами, причем модель JWP-12 изначально поставляется с запасным комплектом качественных лезвий из быстрорежущей стали.


Конструктивные особенности рейсмуса JWP-12

  • Высокая скорость вращения ножевого вала обеспечивает качественную поверхность после обработки
  • Для регулировки высоты строгания поднимается и опускается строгальный узел, содержащий электродвигатель, ножевой вал и подающие валы
  • Регулировка высоты строгания вращающейся рукояткой
  • Наличие системы отключения двигателя при перегрузке
  • Наличие откидных роликовых подающего и разгрузочного столов

Станок работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Станок может эксплуатироваться в нормальных климатических условиях:

  • температура окружающей среды от 1 до 35 °C
  • относительная влажность воздуха до 80 % при температуре 25 °C

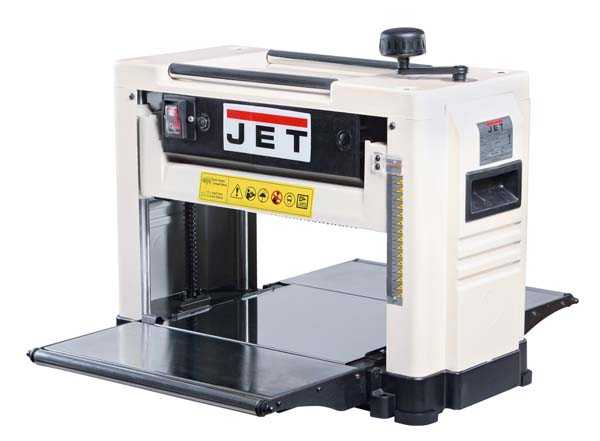

JWP-12 Общий вид рейсмусового станка

JWP-12 фото станка рейсмусового. Смотреть в увеличенном масштабе

JWP-12 фото станка рейсмусового. Смотреть в увеличенном масштабе


Вид на строгальный узел рейсмусового станка

JWP-12 Вид на строгальный узел рейсмусового станка. Смотреть в увеличенном масштабе


Подъем и опускание строгального узла рейсмуса JWP-12


Использование верхних роликов рейсмуса JWP-12 для переноса заготовки


Комплект поставки рейсмусового станка JWP-12

  • Переносной рейсмусовый станок JWP-12
  • Вытяжной патрубок 100 мм
  • Рукоятка регулировки высоты
  • Шаблон для установки строгальных ножей
  • Резиновые ножки – 4 шт
  • Монтажные инструменты
  • Инструкция по эксплуатации

Расположение составных частей рейсмусового станка JWP-12

Перечень узлов рейсмусового станка JWP-12

  • A - выключатель
  • B - выключатель защиты от перегрева
  • C - транспортные ролики
  • D - графитовые щетки электродвигателя
  • E - рукоятка регулировки высоты
  • F - отверстия для переноски станка
  • G - измерительная шкала
  • H - крепежные отверстия откидывающегося удлинителя рабочего стола
  • I - подающие ролики

Установка строгальных ножей на станок JWP-12

  • Используйте только подходящие строгальные ножи, соответствующие EN 847-1 и техническим требованиям.
  • Неподходящие, неправильно установленные, тупые и поврежденные строгальные ножи могут ослабить свое крепление и значительно повысить опасность получения травмы.
  • Следите за тем, чтобы заменялись одновременно оба строгальных ножа.
  • Прижимные планки строгальных ножей сбалансированы относительно друг друга, и могут быть установлены с любой стороны.
  • Только ножи строгального станка с надписью «HSS» или «HS» требуют подшлифовки! При подшлифовке оба ножа шлифуются одинаково, иначе расбалансировка может привести к повреждению подшипников.
  • Ножи строгального станка могут быть подшлифованы только до ширины в 14 мм.
  • Используйте только оригинальные сменные запчасти JET.
  • Установите прижимную планку строгального ножа (N) в направляющий паз ножевого вала. Убедитесь в том, что пружины (P) на месте.
  • Вкрутите четырехгранные винты настолько, чтобы можно было вставить строгальный нож. Вставьте острый строгальный нож (O) и отрегулируйте прижимную планку так, чтобы она не выступала за ножевой вал.
  • Применяйте ножевой шаблон (Q), чтобы отрегулировать высоту ножей.

JWP-12 Станок деревообрабатывающий рейсмусовый. Видеоролик

Технические характеристики рейсмусового станка JWP-12

Наименование параметраJWP-12
Строгание в размер - рейсмус. Основные параметры
Максимальная ширина строгания, мм318
Диапазон толщины обрабатываемых заготовок, мм6..153
Скорость механической подачи заготовки, м/мин7
Минимальная длина обрабатываемой заготовки, мм250
Максимальная глубина строгания, мм2,5
Частота вращения строгального вала (на холостом ходу), об/мин.9000
Количество строгальных ножей на строгальном валу2
Диаметр строгального вала, мм48
Размер ножа: Длина, ширина, толщина, мм319 х 18 х 3
Длина рейсмусового стола (с удлинителями), мм295 (690)
Электрооборудование станка
Род тока питающей сети220В 50Гц
Количество электродвигателей на станке, шт1
Электродвигатель - номинальная мощность, кВт1,8
Рабочий ток, А8
Тип электродвигателяКоллекторный
Плавкий предохранитель, А16
Соединительный провод3 x 1мм²
Габарит и масса станка
Габарит станка (длина х ширина х высота), мм580 х 560 х 463
Масса станка, кг27

Полезные ссылки по теме. Дополнительная информация

Каталог справочник деревообрабатывающих станков

Паспорта деревообрабатывающих станков

Купить каталог - Купить справочник - Купить базу данных: Прайс-лист информационных изданий


stanki-katalog.ru

И ещё раз про рейсмус ( Jet jwp-12 ).

Случился у меня тут, неожиданно, капремонт рейсмуса. Воспользовавшись случаем, частично всё заснял.

По многочисленным просьбам, выкладываю номера подшипников, которые в нем стоят. Итак, поехали.



Строгальный вал:

Со стороны привода роликов (это где цепи и звездочки) - 6202

Со стороны приводного ремня - 6203

Редуктор:

Со стороны звездочки - 6002

Со стороны двигателя - 6202

Ещё в редукторе желательно менять втулочки, в которые посажены шестерни. Их 4 штуки, 2 шт. 6х10 и 2 шт. 8х11. На фото их нет, когда до них долез, руки были по локоть в смазке.

Двигатель:

Со стороны коллектора ( и шкива ) - 6201

Со стороны редуктора - 6200

Собственно, всё.

Небольшие наставления, если вы сами собрались проделать то же самое.

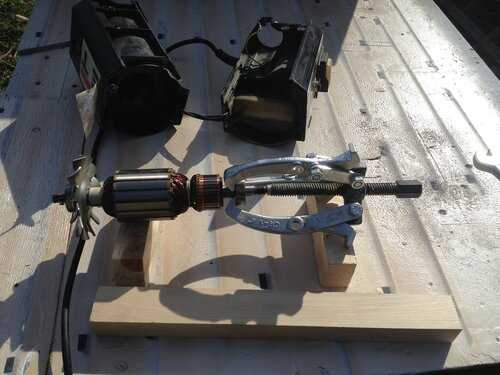

Не рекомендую пытаться что-то снять без съемника, велика вероятность что-нибудь необратимо повредить. Некоторые подшипники и шестерни сидят очень плотно и стронуть их с места нелегко даже специнструментом.

В редукторе, по хорошему, надо удалять старую смазку и заменять на новую. Я поменял, но, опять же, не снял из-за грязной специфики.

Сложнее всего снимается подшипник на валу со стороны ремня. Возился с ним около часа. Снимать его удобнее в самую последнюю очередь, а надевать , наоборот, первым, как мне показалось.

И не растеряйте шпоночки.

Настоятельно рекомендую к просмотру видео Александра М.Брест про ремонт аналогичного рейсмуса. Оно позволит избежать уймы ошибок при разборке и сборке данного агрегата.

И можно ещё заглянуть в прошлый мой пост про замену подшипника.
