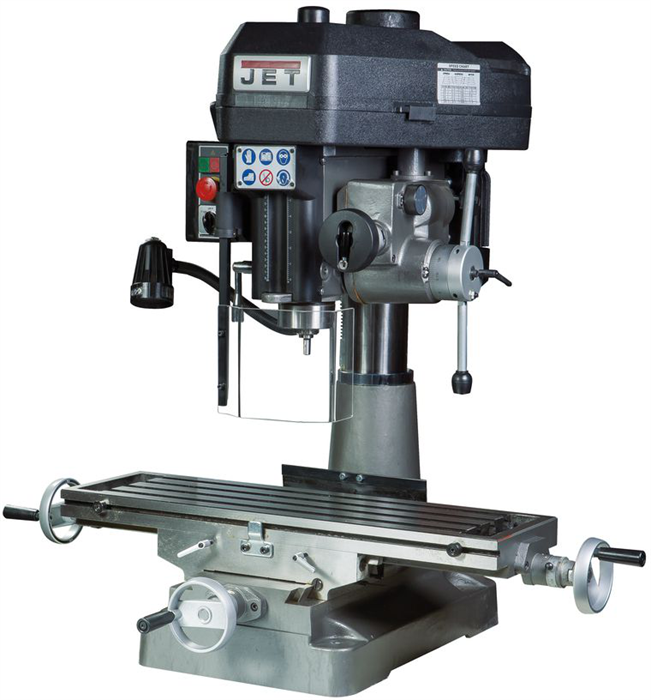

Jet JMD-18 Фрезерно-сверлильный станок, 230В

Описание

Сверлильно-фрезерный станок JMD-18 по функциональным возможностям представляет собой аналог модели JMD-15, имея более мощный электродвигатель и большие габариты. Эта модель предназначена для выполнения большого объема работ, связанных с фрезерованием и сверлением. Мощная литая станина, массивная стойка изготовлены из литого чугуна, создающие необходимую устойчивость всей конструкции. Оборудование обладает технологическими возможностями для выполнения операций по нарезанию резьбы. Модель JMD-18 оснащена механизмом поворота головы на 360 ⁰, создавая широкие возможности для технологической обработки заготовок. Фрезерная головка в этой модели имеет функцию изменения положения в горизонтальной плоскости. Качество обработки заготовок обеспечивается наличием контроля над глубиной сверления.

Сверлильно-фрезерный станок выполняет широкий спектр операций. Максимально допустимый диаметр сверла составляет 16 мм. При выполнении фрезерных работ допускается работа с режущими инструментами, максимальный диаметр которых не превышает 63 мм. Модель оснащена шпинделем с конусом МК-3, зажимная тяга которого составляет М12. Для повышения жесткости фиксации опора шпинделя оборудована группой конических подшипников. Ход пиноли составляет 90 мм. Для повышения качества обработки и повышения производительности работ, на станке установлена функция микроподачи шпинделя. Технологический процесс контролируется механической регулировкой вылета шпинделя.

Моторная группа станка имеет мощный асинхронный двигатель – 2,6 кВт, имеющий функцию реверса. Благодаря реверсу шпиндель может вращаться вправо и влево. Наличие ременной передачи с концевым выключателем, позволяет выполнять обработку в 12-ти скоростных режимах. Частота диапазона вращения шпинделя составляет 100-2160 об/мин. Крестовый стол с 3-мя Т-образными пазами шириной 14 мм, позволяют выполнять установку дополнительной оснастки. Рабочий стол оснащен прецизионным механизмом.

Вес станка в снаряженном состоянии составляет 290 кг. Станок комплектуется лампой освещения, торцевой фрезой диаметром 75 мм и сверлильным патроном.

Особенности:

Асинхронный электродвигатель большой мощности.
Ременная передача, 12-ть передач.
Функция реверса двигателя.
Мощная литая стойка и чугунная станина из серого чугуна.
Механизм поворота головы на 360 ⁰.
Возможность поворота головы в горизонтальной плоскости.
Точная регулировка глубины сверления.
Конические роликовые подшипники в опоре шпинделя.
Крестовый прецизионный стол.

Комплектация

Зажимная тяга M12
Угловые тиски, ширина губок 85мм
Сверлильный патрон 1-13 мм с оправкой МК-3
Торцевая фреза Ø75 мм с оправкой

Лампа местного освещения
Защитный экран с концевым выключателем

Принадлежности

Фрезерно-сверлильный станок 220 В 1,5 кВт JET JMD-18 350018M

Применение:

Предназначен для выполнения большого объема работ, связанных с фрезерованием и сверлением.

Применять фрезерно – сверлильный станок JET JMD-18 необходимо исключительно для фрезерования и сверления дерева, расщепляемых пластмасс и металлов.

Описание:

Сверлильно-фрезерный станок JET (Джет) JMD-18 по функциональным возможностям представляет собой аналог модели JMD-15, имея более мощный электродвигатель и большие габариты. Станок Джет JMD-18 – это Мощная литая станина, массивная стойка изготовлены из литого чугуна, создающие необходимую устойчивость всей конструкции. Оборудование обладает технологическими возможностями для выполнения операций по нарезанию резьбы. Модель JMD-18 оснащена механизмом поворота головы на 360 градусов, создавая широкие возможности для технологической обработки заготовок. Фрезерная головка в этой модели имеет функцию изменения положения в горизонтальной плоскости. Качество обработки заготовок обеспечивается наличием контроля над глубиной сверления.

Вес станка в снаряженном состоянии составляет 290 кг. Станок комплектуется лампой освещения, торцевой фрезой диаметром 75 мм и сверлильным патроном.
Перед первым пуском в эксплуатацию станка необходимо смазать все места смазки. При несоблюдении этого требования возможны значительные повреждения! Перед работами по наладке и регулировке станок должен быть предохранен от непроизвольного включения. Нажмите аварийный выключатель!

Преимущества:

асинхронный электродвигатель большой мощности;
ременная передача, 12-ть передач;
функция реверса двигателя;
мощная литая стойка и чугунная станина из серого чугуна;
механизм поворота головы на 360 0;
возможность поворота головы в горизонтальной плоскости;
точная регулировка глубины сверления;
конические роликовые подшипники в опоре шпинделя;
крестовый прецизионный стол.

Характеристики:

Напряжение, В 230
Максимальный диаметр сверления сталь, мм 30
Максимальный диаметр сверления чугун, мм 32
Максимальный диаметр торцевой фрезы, мм 76
Максимальный диаметр концевой фрезы, мм 20
Максимальный диаметр нарезаемой резьбы, мм М12
Сверлильный патрон 1-13
Частота вращения вертикального шпинделя, об/мин 125 – 2500
Количество скоростей вертикального шпинделя, шт 12
Количество автоматических подач, шт 3
Ход пиноли шпинделя, мм 125
Диаметр пиноли, мм 100
Диаметр колонн 115
Шомпол М12
Конус вертикального шпинделя МК-3
Расстояние от вертикального шпинделя до стола, мм 10 – 455
Расстояние от вертикального шпинделя до стойки, мм 200
Размер стола по оси X и Y, мм 805 x 240
Ход стола по оси X и Y, мм 520 x 175
Ход головы по оси Z, мм 455

Ширина Т-образного паза стола, мм 16
Расстояние между пазами стола, мм 53
Количество Т-образных пазов стола, шт 4
Тип двигателя Асинхронный
Мощность вертикального двигателя, кВт 1,5
Частота вращения шпинделя, об/мин 125 – 2500
Мощность двигателя, кВт 1,5 кВт / S1 100%
Вылет шпинделя, мм 200
Диаметр стойки, мм 115 мм
Т-образные пазы, 4 16 мм
Длина, мм 1080
Ширина, мм 1010
Высота, мм 1105
Масса, кг 290
Длина в упаковке, см 92
Ширина в упаковке, см 74
Высота в упаковке, см 127
Масса в упаковке, кг 315

Комплектация:

Зажимная тяга M12
Угловые тиски, ширина губок 85мм
Сверлильный патрон 1-13 мм с оправкой МК-3
Торцевая фреза ?75 мм с оправкой
Лампа местного освещения
Защитный экран с концевым выключателем

Посмотреть и скачать Инструкция ФРЕЗЕРНО-СВЕРЛИЛЬНЫЙ СТАНОК JET JMD-18

Производство JPW Tools AG (Швейцария/Тайвань). Гарантия 2 года.

Jet – это широкий ассортимент станков для работы с деревом и металлом. Большинство моделей адресовано профессионалам и предназначено для эксплуатации в условиях небольших мастерских и промышленных предприятий. Но есть и отдельная серия начального уровня для хобби.

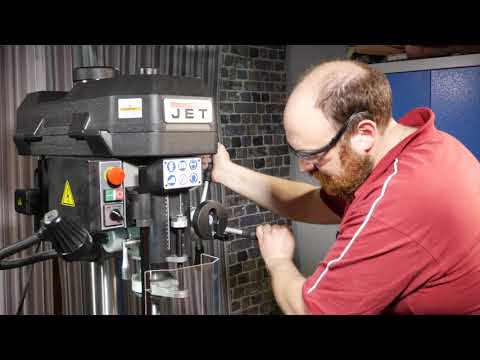

Видео: JET 350018 Benchtop Mill Drill- Product Walk-Through 1.

JET JMD-18 Фрезерно-сверлильный станок

<center><ins class="adsbygoogle" style="display:block" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="auto" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

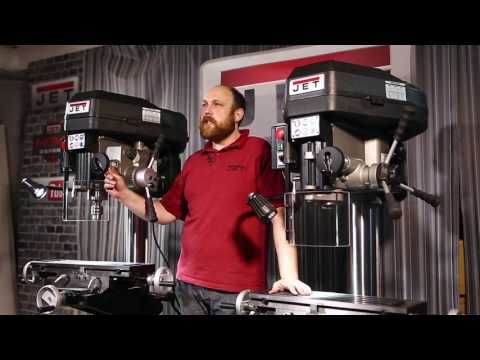

Видео: JET 350018 Benchtop Mill Drill- Assembly and Set Up. JET JMD-18 Фрезерно-сверлильный станок

Отзывы о Фрезерно – сверлильный станок 230 В 1,5 кВт JET JMD-18 350018M

Отзывов пока не было. Вы можете оставить его первым

JET Фреза/дрель с ременным приводом JMD-18 – 350018

Марка: Jet

Артикул:

350018

ID:

102098

Модель	JMD-18
Сверлильный колпачок.	1-1/4″
Крышка торцевой фрезы.	3 дюйма
Крышка концевой фрезы.	3/4″
Автоматическая подача	–
Цифровой считыватель	–

3339,00 долларов США

Фиксированная стоимость доставки:

$150.

Текущий запас:

Добавление в корзину… Товар добавлен

Фреза/сверло с ременным приводом JET JMD-18 – 350018

Фрезерные сверла являются более легкой альтернативой фрезерному станку. Они сочетают в себе сверлильный станок с ременным приводом и двухкоординатные возможности стола фрезерного станка, что обеспечивает гибкость и эффективность. Стопорная цанга предотвращает падение режущего инструмента со шпинделя, когда на долото воздействуют боковые силы. Несмотря на легкую конструкцию, фрезерно-сверлильные станки JMD обладают такими преимуществами, как компактность, универсальность, доступность и возможность легкой обработки.

Особенности:

Цельная чугунная стойка для дополнительной поддержки
Крышка ремня с быстросъемной защелкой позволяет быстрее регулировать ремень для изменения скорости вращения шпинделя
Двигатель, сертифицированный UL
Очень большой рабочий стол
Ручка быстрой остановки и легко читаемый внутренний ограничитель глубины
Поворот головы на 360°
Рабочая лампа
Forward and Reverse Switch
½” drill chuck, chuck arbor
Draw bar
Drill Chuck Guard
Adjustable Carbide facemill

Specifications:

МОЩНОСТЬ 90 2AC

27 3 “

336669339666669

MODEL	JMD-18
НОМЕР АРТИКУЛА	350018
МОЩНОСТЬ БУРЕНИЯ	1-1/4″
емкости на коренной мельнице	3/4″
Свинг	15-7/8 “
MAX DISSIC SPINDLE TAPER (IN. X TPI)	R-8
SPINDLE TRAVEL	5″
QUILL DIAMETER	3″
COLUMN DIAMETER	4-1/2″
КОЛИЧЕСТВО СКОРОСТЕЙ ШПИНДЕЛЯ	12
Диапазон скоростей шпинделя (об/мин)	150-3000
Размер таблицы (L x w)	9-1/2 x 32-1/4 “
9-1/2″ x 32-1/4 “
900 2			77777777777	900 29277		79277				7.	20-1/2 “
Рабочая таблица Веса веса (фунтов)	400 фунтов.
ЦЕНТРЫ	1-13/16″
Основные размеры	15-3/4 “x 23-3/4”
Мотор (HP)	2 л.с., 115/230 В, 1PH
Общие снижения (L x w x H)	7 7769	(L x w x H)	77 77 77 “x x h h)	77777 77″ x x h h)	7777 77 “x x h h)	47777 77″ x x h h)	77 777 77 “x x h h)	77 77 77″ x x h h)	77777 77 “x x h) 40″ x 51”
ВЕС	660 фунтов

Нажмите для просмотра руководства пользователя

Фреза/сверло с ременным приводом JET JMD-18 – 350018

Фреза/сверло JMD-18 с конусом R-8

org/Brand”> Написать обзор

JET

JET JMD-18 Фреза/сверло с конусом R-8, 115/230 В, 1 фаза

Рейтинг Требуется 5 звезд (лучший)4 звезды3 звезды (средний)2 звезды1 звезда (худший)

Имя

Электронная почта Требуется

Тема отзыва Требуется

комментариев Требуется

Сейчас: 4074,29 долларов США

Текущий запас:

Артикул:: 350018
СКП:: 6. 63E+11
Наличие:: Доставка напрямую от производителя. Сроки выполнения могут варьироваться.
prop65-текст: 9свинец
проп65:: дерево-пример.jpg
isVariation:: /несколько вариантов/jet-jmd-18/

Просмотреть все варианты продукта

вместе с этим часто покупают

Общая стоимость:
добавить в корзину

Пожалуйста, выберите опции для всех выбранных продуктов

Описание
Ресурсы

Описание

Из-за специальной цены, доступной исключительно для наших школьных клиентов, этот товар недоступен для покупки нашими нешкольными клиентами по указанной цене. Мы приложим все усилия, чтобы продать этот товар по самой низкой доступной цене нашим клиентам, не являющимся школьниками. Пожалуйста, позвоните нам по телефону (800) 831-5904 или напишите нам по адресу [email protected] .

Для дополнительной безопасности JMD-18 следует строгим правилам и требованиям к электропитанию, которые должны быть сертифицированы CSA Group
Цельная чугунная колонна для дополнительной поддержки
Крышка ремня с быстросъемной защелкой позволяет ускорить регулировку ремня для изменения скорости шпинделя
Конус основания облегчает очистку
Угловые тиски для сверлильного станка
Двигатель, внесенный в список UL
Очень большой рабочий стол
Ручка быстрого останова и легко читаемый внутренний ограничитель глубины
Поворотная головка на 360°
Фонарь рабочий
2 года гарантии производителя

Ресурсы

ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергать вас воздействию химических веществ, включая свинец, этилбензол, который, как известно в штате Калифорния, вызывает рак, и свинец, который, как известно в штате Калифорния, вызывает врожденные дефекты или другие нарушения репродуктивной функции.
