ГОСТ 6111-52 Резьба коническая дюймовая с углом профиля 60 град
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РЕЗЬБА КОНИЧЕСКАЯ ДЮЙМОВАЯ
С УГЛОМ ПРОФИЛЯ 60°
ГОСТ 6111-52
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
РЕЗЬБА
КОНИЧЕСКАЯ ДЮЙМОВАЯ |
ГОСТ Взамен
|
Утвержден Управлением по стандартизации при Совете Министров Союза ССР 10 января 1952 г. Срок введения установлен
с 01.10.
52
Проверен в 1984 г.
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на резьбовые соединения топливных, масляных, водяных и воздушных трубопроводов машин и станков.
Примечание.
1. В трубопроводах из стальных водо-газопроводных труб по ГОСТ 3262-75 соединения с конической резьбой должны выполняться по ГОСТ 6211-81.
2. (Исключен, Изм. № 2).

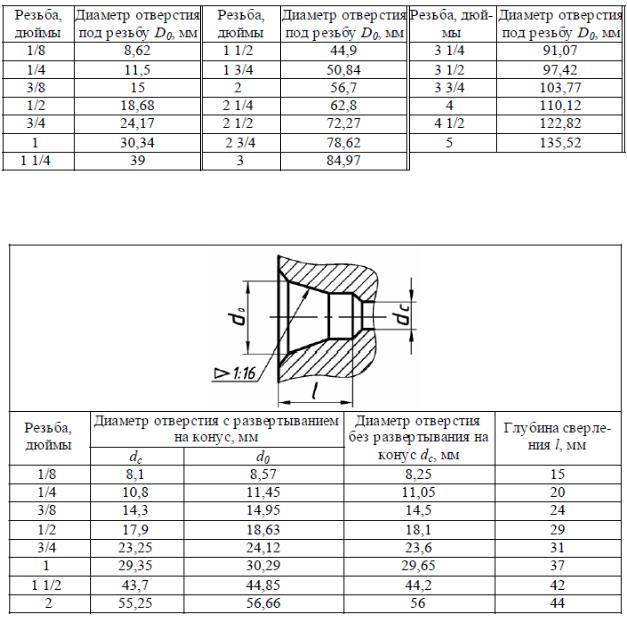

1. Профиль и размеры конической дюймовой резьбы с углом профиля 60° должны соответствовать черт. 1 и табл. 1.
Таблица 1
|
Обозначение, размера резьбы |
Число ниток на 1 ¢ ¢ |
Размер в мм |
||||||||
|
Шаг резьбы |
Длина резьбы |
диаметр резьбы в основной плоскости |
Внутренний диаметр резьбы у торца трубы |
Рабочая высота витка |
||||||
|
рабочая |
от торца трубы до основной плоскости |
|||||||||
|
средний |
наружный |
внутренний |
||||||||
|
дюймы |
n |
Р |
l 1 |
l 2 |
d 2 = D 2 |
d = D |
d 1 = D 1 |
dT |
H |
|
|
1 /16 |
27 |
0,941 |
6,5 |
4,064 |
7,142 |
7,895 |
6,389 |
6,135 |
0,753 |
|
|
1 /8 |
27 |
0,941 |
7,0 |
4,572 |
9,519 |
10,272 |
8,766 |
8,480 |
0,753 |
|
|
¼ |
18 |
1,411 |
9,5 |
5,080 |
12,443 |
13,572 |
11,314 |
10,997 |
1,129 |
|
|
3 /8 |
18 |
1,411 |
10,5 |
6,096 |
15,926 |
17,055 |
14,797 |
14,416 |
1,129 |
|
|
½ |
14 |
1,814 |
13,5 |
8,128 |
19,772 |
21,223 |
18,321 |
17,813 |
1,451 |
|
|
¾ |
14 |
1,814 |
14,0 |
8,611 |
25,117 |
26,568 |
23,666 |
23,128 |
1,451 |
|
|
1 |
11 ½ |
2,209 |
17,5 |
10,160 |
31,461 |
33,228 |
29,694 |
29,059 |
1,767 |
|
|
1¼ |
11 ½ |
2,209 |
18,0 |
10,668 |
40,218 |
41,985 |
|
37,784 |
1,767 |
|
|
1 ½ |
11 ½ |
2,209 |
18,5 |
10,668 |
46,287 |
48,054 |
44,520 |
43,853 |
1,767 |
|
|
2 |
11 ½ |
2,209 |
19,0 |
11,074 |
58,325 |
60,092 |
56,558 |
55,866 |
1,767 |
|
Примечания:
1.
При свинчивании без натяга трубы и муфты с
номинальными размерами резьбы основная плоскость резьбы трубы совпадает с
торцом муфты.
2. Размер dT справочный.
3. Вместо резьбы 1/16 ¢ ¢ допускается применять резьбу М6 ´ 1 коническую по ГОСТ 19853-74.
4. Число витков с полным профилем в резьбовом сопряжении не должно быть менее двух.
5. Допускается уменьшать размер l 2 (расстояние от основной плоскости до торца трубы), при этом должно быть соблюдено требование п. 4 настоящего стандарта о разности размеров l 1 – l 2 .

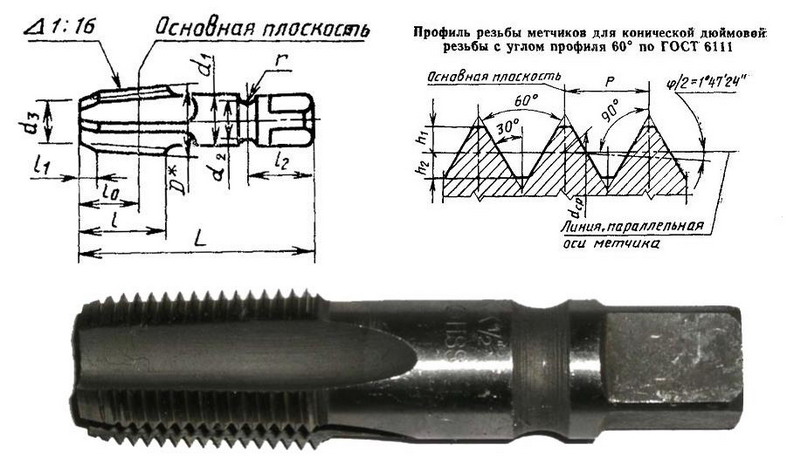

Черт. 1
Шаг резьбы измеряется параллельно оси резьбы.
Биссектриса угла профиля перпендикулярна к оси резьбы.

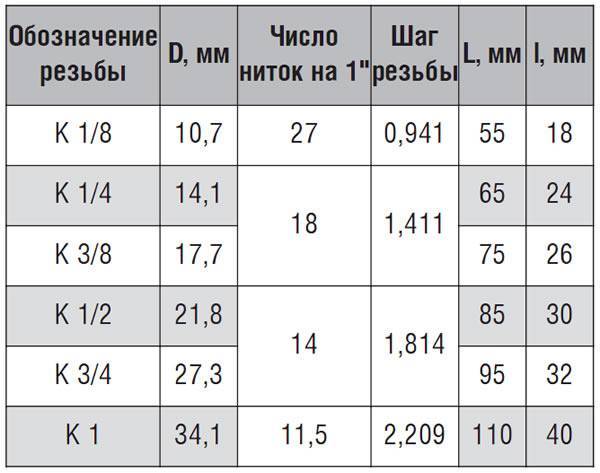

Условное обозначение конической резьбы 3/4 ¢ ¢:
К 3/4 ¢ ¢ ГОСТ 6111-52
(Измененная редакция, Изм.
№
2).
2. Резьба трубы (наружная резьба) проверяется по среднему диаметру резьбовым калибром-кольцом по ГОСТ 6485-69. Осевое смещение основной плоскости трубы D l2 ( черт. 2) относительно номинального расположения не должно превышать ±Р (шаг резьбы).
Черт. 2
(Измененная редакция, Изм. № 1, 2).
3. Резьба муфты (внутренняя резьба) проверяется по среднему диаметру резьбовым калибром-пробкой по ГОСТ 6485-69. Осевое смещение основной плоскости муфты D l2 ( черт. 3) относительно номинального расположения не должно превышать ±Р (шаг резьбы).
Черт. 3
(Измененная редакция, Изм. № 1, 2).
4. Разность
размеров l1– l2 должна быть не менее разности указанных в табл.
1 номинальных размеров l1 и l2.
5. Отклонение расстояний вершин и впадин резьбы трубки и муфты от линии среднего диаметра резьбы ( d h1 и d h2 по черт. 4) не должны превышать:
Таблица 2
|
Обозначение размера резьбы |
h 1 =h2=1/2H1 |
d h 1 = d h 2 |
|
мм |
||
|
1 /16 и 1 /8 ¢ ¢ |
0,3765 |
-0,045 |
|
1 / 4 и 3 /8 ¢ ¢ |
0,5645 |
-0,065 |
|
1 / 2 и ¾ ¢ ¢ |
0,7255 |
-0,085 |
|
1 – 2 ¢ ¢ |
0,8835 |
-0,085 |
Черт.
4
(Измененная редакция, Изм. № 2).
6. Отклонения половины угла профиля, угла уклона ( j/2) и отклонение по шагу резьбы (отклонения расстояний между любыми витками) не должны превышать:
Таблица 3
|
Обозначение размера резьбы дюймы |
Предельное отклонение |
||||
|
половины угла профиля |
угла уклона |
по шагу резьбы |
|||
|
для наружной резьбы |
для внутренней резьбы |
на длине до 10 мм |
на длине св. |
||
|
мм |
|||||
|
1 /16 и 1 /8 ¢ ¢ |
±1° |
+12 ¢ |
-12 ¢ |
±0,02 |
±0,04 |
|
-6 ¢ |
+6 ¢ |
||||
|
1 /4 – 2 ¢ ¢ |
±45 ¢ |
+10 ¢ |
-10 ¢ |
||
|
-5 ¢ |
+5 ¢ |
||||
10 мм(Измененная редакция, Изм.
№ 1,
2).

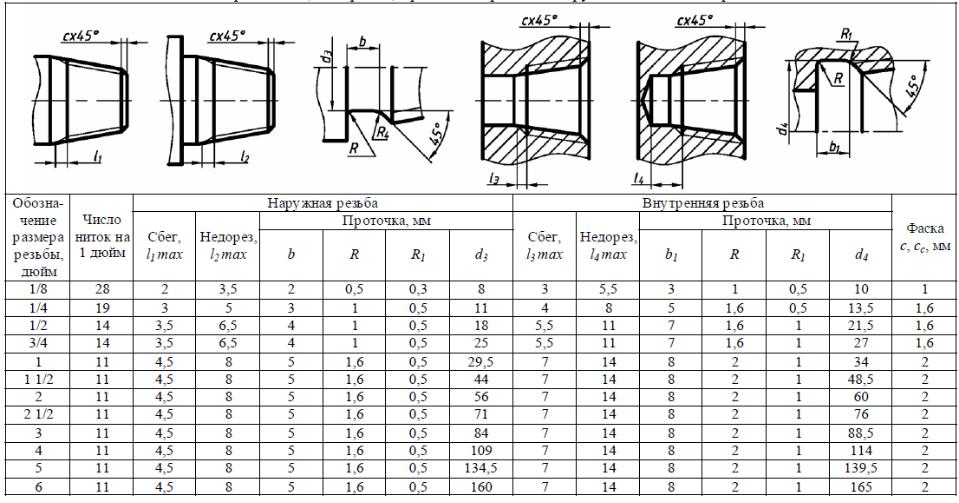

Резьба коническая трубная BSPT, ГОСТ 6211-81 — Компания Fluitech Systems
BSPT British standard pipe tapered thread — резьба трубная коническая.
Основана на резьбе BSW (British Standard Whitworth), известна как трубная резьба Витворта*.
Резьба BSPT взаимозаменяема с резьбой отечественного стандарта ГОСТ 6211-81.
Применяется в конических резьбовых соединениях, а также в соединениях наружной конической резьбы с внутренней цилиндрической резьбой по ГОСТ 6357-81.
Основные стандарты:
- ГОСТ 6211-81 — Основные нормы взаимозаменяемости. Резьба трубная коническая.
- ISO R7
- DIN 2999
- BS 21
- JIS B 0203
Параметры резьбы: дюймовая резьба с конусностью 1:16 (угол конуса φ=3°34’48»). Угол профиля при вершине 55°.
Условное обозначение согласно ГОСТ 6211-81: буква R для наружной резьбы и Rc для внутренней, числовое значение номинального диаметра резьбы в дюймах (inch), буквы LH для левой резбы.
Например, резьба с номинальным диаметром 1.1/4″ — обозначается как: R 1.1/4″.
