Содержание

Конденсаторы к42 19 характеристики – Домострой

  • Автор: Sereg985
  • Прокоментировать
  • Рубрика: Строительство
  • Ссылка на пост
  • https://firmmy.ru/

Конденсаторы К42У-2, К42-4, К42-19 относятся к типу низковольтных низкочастотных устройств с внедренным во внутренней конструкции неорганическим диэлектриком. Изготовлены данные модели из комбинации металла и бумаги. Назначение у трех представленных моделей разные. Первые две (К42У-2, К42-4) предназначены для работы в трех основных цепях электрического тока – переменного, пульсирующего и постоянного. Модель конденсатора К42-19 ограничивается использованием только в сети переменного тока. Кроме того, конденсаторное устройство К42У-2 часто применяется в сетях импульсного тока.

Металлобумажные низковольтные конденсаторы: ключевые разновидности

Данные типы конденсаторов изготавливаются в двух основных конструкциях – прямоугольной и цилиндрической. Но также существуют разновидности по особенностям строения корпуса моделей. Выделяются две ключевые разновидности:

· конденсаторы в металлических корпусах, а также один подвид – герметизированное оборудование;

· изоляционные корпуса конденсаторов, где выделяются герметизированные и уплотненные модели.

Конденсаторы К42-4, К42У-2, К42-19 относятся к первому типу, то есть их конструкция представляет собой металлический полностью герметизированный корпус.

Конденсаторы К42-19, К42-4, К42У-2: основные технические и эксплуатационные характеристики

Основная эксплуатационная характеристика, актуальная для любой конденсаторной модели, — это температурный диапазон, в котором она может функционировать. Для представленных моделей такой диапазон разный:

· для модели конденсатора К42У-2 с номинальной мощностью 160В температурный диапазон находится в рамках от минус 60 до плюс 70 градусов по Цельсию;

· для конденсатора К42-4 и модели К42У-2 с номинальной мощностью свыше 250В температурный диапазон составляет от минус 60 до плюс 100 градусов;

· для конденсатора К42-19 рабочие температуры находятся на уровне от минус 25 до плюс 55 градусов.

Также немаловажная характеристика – относительная влажность воздуха, которая также является серьезным условием для эксплуатации представленных моделей конденсаторного оборудования. Для конденсаторного устройства К42-4 показатель относительной влажности воздуха находится на уровне до 80 процентов при температуре окружающего воздуха в 25 градусов. Для модели К42-4 относительная влажность воздуха может составлять до 98 процентов при такой же температуре в 25 градусов. А вот для конденсатора К42-19 параметр относительной влажности – до 98 процентов, но уже при температуре 35 градусов.

Данные модели конденсаторов могут функционировать в разных диапазонах атмосферного давления. Для двух конденсаторов К42У-2 и К42-4 диапазон атмосферного давления составляет от 10 в минус шестой степени миллиметров ртутного столба до 3 килограмм-силы на один квадратный сантиметр. Для модели К42-19 – от 400 до 800 миллиметров ртутного столба.

Три представленные модели обладают одной и той же характеристикой минимальной наработки оборудования. Для трех конденсаторов этот показатель составляет десять тысяч часов. А вот срок сохраняемости у трех перечисленных конденсаторов разный. У модели К42-19 он составляет восемь лет. У конденсатора К42У-2 срок сохраняемости равен восьми годам.

Конденсатор пусковой металлобумажный уплотненный частотный модели К42-19. Временно пришел на смену кубикам МБГЧ-1 в

1989-1991 годах. Ставился для компенсации реактивной мощности во все советские консольные светильники, которые выпускали на рубеже 1980-х — 90-х годов. Кроме светильников серии 07, о которых написана подробная статья, на практике был замечен в светильниках ЖКУ03. В последнем случае в дроссельный отсек вкладывалась целая батарея таких конденсаторов, обвязанная хомутиком, напоминающая поленницу бревен.

Между выводов конденсатора впаян резистор сопротивлением 1МОм зеленого цвета мощностью 1Вт для саморазряда после выключения питания при неисправности лампы. Как правило в светотехнической арматуре использовались резисторы такого номинала и размера. На фото 3 показано клеймо с логотипом изготовителя.

Непонятно, с чем связан кратковременный переход на конденсаторы такого типа, но позже снова вернулись к МБГЧ-1 и они изготавливались вплоть до перехода на импортные комплектующие, которыми стали начинять к концу 1990-х немногочисленные отечественные светильники.

  • Войдите или зарегистрируйтесь, чтобы отправлять комментарии

Далее, до начала второй половины 90-ых, вернулись не к МБГЧ, а тоже к какой-то серии КХХ-ХХ, которую я до сих пор не могу найти. А вот исполнение у них было именно МБГЧ-шное. И было их тоже по две-три штуки в той же серии 03, связанные хомутом. Размер у них был около 25х70х100.

  • Войдите или зарегистрируйтесь, чтобы отправлять комментарии

На днях отдали точно такой же конденсатор, только изготовлен он в 86 году и еще без знака качества. Не подумал, что их использовали в светотехнике и не стал в музей загружать.

  • Войдите или зарегистрируйтесь, чтобы отправлять комментарии

На тот момент наверняка и не использовали

Вообще не уверен, что эта серия годится для данного применения. У пусковых конденсаторов обычно весьма ограниченный срок службы, на положенные в светотехнике 10 лет никак не тянет.

  • Войдите или зарегистрируйтесь, чтобы отправлять комментарии

На днях отдали точно такой же конденсатор, только изготовлен он в 86 году и еще без знака качества. Не подумал, что их использовали в светотехнике и не стал в музей загружать.

Год выпуска:1992
Упаковка:24 шт.

Цены указаны в российских рублях с учетом НДС

На складе: более 1000 шт.

ОПИСАНИЕ

Конденсаторы металлобумажные, частотные. Предназначены для работы в цепях переменного и пульсирующего токов. Конструкция корпуса цилиндрическая, металлическая, уплотнённая с однонаправленными лепестковыми выводами.

  • технические условия — ОЖО. 462.119 ТУ

Бумажные и металлобумажные конденсаторы | Основы электроакустики

Бумажные и металлобумажные конденсаторы



Бумажные конденсаторы являются наиболее распространен­ной разновидностью конденсаторов постоянной емкости, содержат одну или несколько секций из двух металлических лент (как пра­вило, из алюминиевой фольги), служащих обкладками. Последние  разделены двумя или более лентами конденсаторной бумаги, яв­ляющейся диэлектриком. Секции помещают в цилиндрический или прямоугольный корпус. В корпусе вмонтированы элементы гермети­зации (проходные стеклянные или керамические изоляторы, резино­вые шайбы или детали из эпоксидных композиций), через которые проходят внешние проволочные или лепестковые токоотводы.

По конструкции различают бумажные конденсаторы

  • цилиндри­ческой (БМ, БМТ, КБГ-М, КБГ-И, К40П-1, К40П-2, К40У-9, К40-13 и др.)
  • прямоугольной (КБГ-МП, КБГ-МН, БГТ, К40У-5 и др.
    ) формы

Они характеризуются широким интервалом емко­стей (от тысячных долей до десятков микрофарад), номинальных напряжений и диапазоном рабочих температур (от — 60 до -т-125С). В зависимости от номинального напряжения их подраз­деляют на

  • низковольтные (К40) — до 1600 В
  • высоковольтные (К41) — от 1600 и выше.

Бумажные конденсаторы применяют в схемах, рассчитанных на длительную работу при заданном напряжении, допускающих невы­сокую точность и стабильность емкости. Кроме того, их можно использовать в качестве блокировочных, развязывающих, разделитель­ных и фильтрующих элементов в цепях с постоянным и переменным напряжением и в импульсных режимах. Основные электрические характеристики некоторых бумажных конденсаторов приведены в табл. 22.

Конденсатор

Диапазон рабочих температур, °С

Номиналь­ное напря­жение, В

Пределы номиналь­ных емкостей, мкф



БМ

От — 60 до

+ 70

150

0,033 — 0,047









200

0,0033 — 0,022









300

0,00047 — 0,0022



МВТ

 — 60

+ 100

400

0,00047 — 0,22









600

0,001 — 0,022



КБГ-И

 — 60

+70

200

0,001 — 0,1









400

0,0015 — 0,05





600

0,00047 — 0,03



КБГ-М

 — 60

+ 70

200

0,04 — 0,25









400

0,07 — 0,25









600

0,01 — 0,15



КБГ-МН

 — 60

+ 70

. 200

1 — 10









400

1 — 8









600

0,5 — 6









1СОО

– 0,25 — 4









1600

0,25 — 2



КБГ-МП

— 60

+ 70

200

0,5 — 2









600

0,25 — 1





,



1000

0,1-0,5









1500

0,1 — 0,25



К40-13

 — 60

+ 100

200

0,01 — 1









400

0,0047 — 0,33









630

0,0047 — 0,22

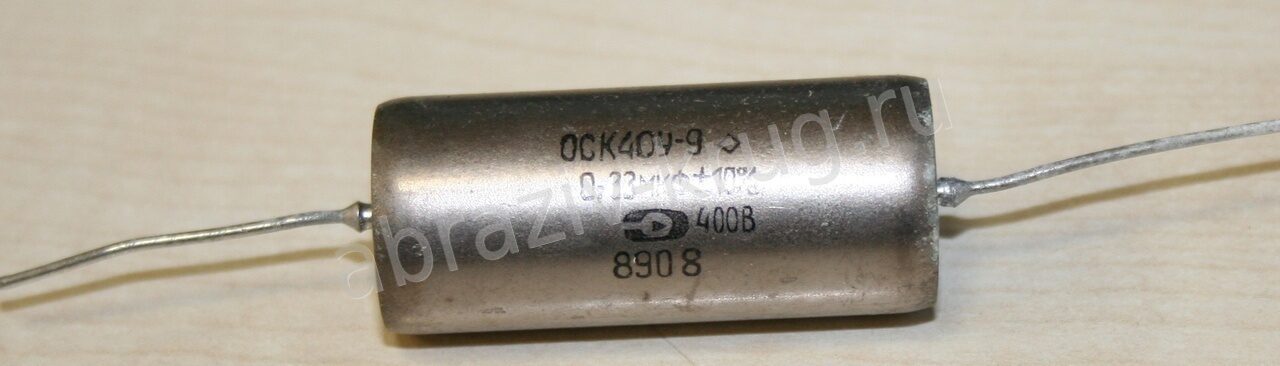

К40У-9

— 60

+ 125

200

0,00047 — 1









400

0,047 — 0,68









630

0,00047 — 0,47



Конденсатор

Диапазон рабо­чих температур, °С

Номинальное напряжение, В

Номинальные емкости, мкФ

МБМ

От — 60 до

+70

160

0,05; 0,1; 0,25; 0,5; 1



От — 60 до 1 + 100

250 500 750 1000 1500

0,05; 0,1; 0,25; 0,5; 1 0,05; 0,1; 0,25; 0,5 0,05; 0,1; 0,25 0,05; 0,1 0,05

МБГЦ

От — 60 до +70

200 400 600 1000

0,25; . 0,5; 4 0,1; 0,25; 0,5 0,05; 0,1; 0,25 0,1; 0,25

МБГТ

От — 60 до + 100

160 300 500 750

1; 2; 4; 10; 20 0,5; 1; 2; 4; 10 0,25; 0,5; 1; 2; 4; 10 0,1; 0,25; 0,5; 1; 2; 4; 10

МБГО

От — 60 до

+ 70

160 300 400 500 600

2; 4; 10; 20; 30 1; 2; 4; 10; 20; 30 1; 2; 4; 10; 20 0,5; 1; 2; 4; 10; 20 0,25; 0,5; 1; 2; 4; 10

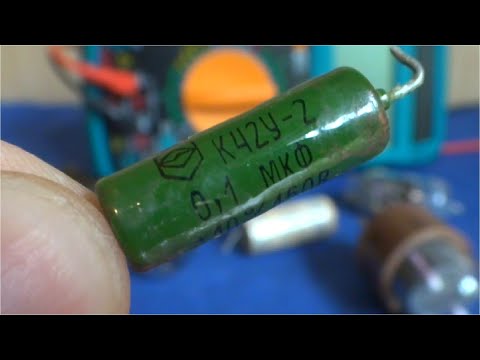

К42У-2

От — 60 до +70

160

0,047; ОД; 0,15; 0,22; 0,33; 0,47; 0,68; 1



От — 60 до + 100

250 400

0,047; 0,068; 0,1; 0,15; 0,22; 0,33; 0,47; 1 0,033; 0,047; 0,068; 0,1; 0,15; 0,22; 0,33; 0,47



То же

630 1000

0,015; 0,022; 0,033; 0,047; 0,068; 0,1; 0,15; 0,22 0,01; 0,015; 0,022; 0,033; 0,047; 0,068; 0,1; 0,15; 0,22





1600

00047; 0,0068; 0,0 lj 0,015; 0,022; 0,033; 0,047; 0,068; 0,1

Таблица 24

Конденсатор

Номинальное напряжение, В

Номинальная емкость

К70-6

35

0,018; 0,022; 0,027; 0,033; 0,039; 0,047j





0,056; 0,068; 0,082; 0,1 мкФ



50

22; 27; 33; 39; 47; 56; 68; 82; 100;





120; 150; 180; 220; 270; 330; 390;





470; 1200; 1500; 1800; 2200; 2700}





3300; 3900; 4700; 5600; 6800; 8200 пФ?





0,01; 6,012i 0,015 мкФ

К71П-2

100

0,01; 10. 012; 0,015; 0,018; 0,022; 0,027j





0,033, 0,039; 0,047; 0,056; 0,068; 0,082;





0,1 мкФ

К74-8

50

0,1 — 0,25 мкФ



100

0,001 — 0,0068; 0,01 — 0,1 мкФ



200

0,001 — 0,0068; 0,01 — 0,068 мкФ



400

0,001 — 0,0068; 0,01 — 0,047 мкФ



63ft

0,001 — 0,0068; 0,01 — 0,022 мкФ

Металлобумажные конденсаторы в качестве обкладок (вместо фольги) имеют тонкий слой металла, нанесенный на ди­электрик — (конденсаторную бумагу). Металлизированные обкладки обеспечивают при пробое конденсатора самовосстановление изо­ляции и используются в тех же цепях. электрической схемы, что и бумажные с фольговыми обкладками Подобно бумажным они обладают широкими пределами емкостей и номинальных напряже­ний при значительно меньших габаритах, однако уступают бумаж­ным конденсаторам по стабильности сопротивления изоляции. Ха­рактеристики .некоторых металлобумажных герметизированных кон­денсаторов приведены в табл. Металлобумажные конденсаторы предназначены для работы в цепях постоянного и пульсирующего токов. Однако амплитудное значение напряжения переменной составляющей (в процентах от номинального) не должно превышать на частоте 50 Гц 20 %; 100 Гц 15 %; 400 Гц 10 %; 1000 Гц 5 %; 10 кГц 2 %.

Малогабаритные герметизированные Металлобумажные конден­саторы К42У-2, предназначенные для замены конденсаторов МБМ, более устойчивы к действию влаги и механических нагрузок.





великая тайна бумажной конденсаторной алхимии / Хабр

Одним из многочисленных заблуждений, касающихся аудиокомпонентов, является подход к выбору конденсаторов. Так известно, что некоторой частью сообщества аудиофилов высоко котируются определенные виды этих элементов для накопления заряда. Тут необходимо отметить, что использование тех или иных конденсаторов в усилителях и кроссоверах акустических систем действительно может существенно отразиться на верности воспроизведения, но…

Ярые приверженцы “альтернативной конденсаторной теории” стараются доказать, что те или иные виды бумажных конденсаторов (а в ряде случаев, самодельные бумажные конденсаторы) — это априори лучшее, что можно использовать в схеме усилителя или фильтра. Аргументация безапелляционна и проста — “у них более мягкий звук”.

Также в среде слабо знакомых со схемотехникой, но при этом знакомых с “запахом канифольной дымки” по инерции появилась мода на замену всех конденсаторов в усилителях и фильтрах АС для получения “божественного звука”.

Про абсурдность самого по себе “слушания конденсаторов”, равно как выслушивания вешалок-кабелей и теплых ламповых фрактальных додекаэдров я умолчу, дабы не оскорблять чувства верующих. В этом посте сжигаем бумажный миф о конденсаторах, разбираемся с линейностью этих, бесспорно, важных элементов и немного коснемся того когда нужно. а когда не стоит менять конденсаторы.

Ценность промасленной бумаги и волшебство конденсаторных замен

Итак, приступим. Корни мифа, изложенного ниже, к сожалению найти не удалось, но полагаю, что к его созданию приложил усилия достопочтенный господин Лихницкий (прошу учитывать, что многие считают подобные заявления уважаемого инженера очень тонким пранком и троллингом), некогда высоко оценив качество бумажно-масляных конденсаторов немецкой фирмы Telefunken образца 30-х годов (еще АМЛ очень котировал их триоды, как самые “теплые” и “одухотворенные”).

Утверждается, что в силу технических (физических), а в ряде источников метафизических особенностей, различные типы бумажных конденсаторов обладают огромной ценностью при формировании “качественного звука”, так как более линейны по сравнению с другими типами. Пересказ всех мифов о причинах “более высокой” линейности займет не одну статью, и я позволю себе этим не утруждаться.

В метафизических объяснениях влияния этих конденсаторов на звук приводятся аргументы в пользу благородности бумаги, как материала для использовании в создании звукового тракта. Но все описанные выше аргументы применяются сравнительно редко, даже метафизические. Основной посыл в опусах поднаторевших в ”златоухом слушании” сторонников промасленной бумаги и фольги сводится к тому, что звук с такими конденсаторами становится “мягче”, “натуральнее” и “честнее”.

Коснусь ещё одного конденсаторного мифа. При покупке винтажной аудиотехники или с целью улучшения звука в бюджетном усилителе или АС нередко рекомендуют замену всех конденсаторов устройства. В первом случае замена может быть вполне объективно оправдана высохшими и раздутыми электролитами. Второй случай представляет менее приглядную картину.

Аудиоманьяки с паяльниками особенно часто проводят “трансплантацию” конденсаторов выпрямителей, отвечающих за питание выходных каскадов УМЗЧ. При этом любители исследования “глубин низкочастотного диапазона” стараются до предела увеличить номинал емкости. Аргументация также есть:

“Хочу больше низа, усилитель не может раскрыть НЧ-потенциал моей АС. Ща поставлю нормальную емкость и НЧ станут более насыщенными”.

Пепел бумажной тайны

Едва ли эта статья заставит истинных приверженцев бумажной конденсаторной теории каким-то образом отойти от своих взглядов, но по крайней мере заставит задуматься тех, кто гипотетически может поверить в этот бред.

Часть любителей “божественного” звука говорят о линейности конденсаторов. При этом в их стандартных характеристиках нет такого понятия как “линейность”. Конденсаторы характеризуются емкостью, удельной емкостью, номинальным напряжением, плотностью энергии.
Выделяют также паразитные параметры:

  • электрическое сопротивление изоляции диэлектрика конденсатора;
  • поверхностные утечки, саморазряд;
  • эквивалентное последовательное сопротивление;
  • температурный коэффициент ёмкости;
  • тангенс угла диэлектрических потерь;
  • эквивалентная последовательная индуктивность;
  • диэлектрическая абсорбция.

Считается, что описанные выше параметры способны влиять на линейность при использовании в акустически значимых цепях усилителя и кроссоверах. И тут возникает проблема, практически все описанные характеристики у бумажных конденсаторов хуже чем у других типов.

Итак, мифотворцами утверждается, что бумажные конденсаторы более линейный элемент и, соответственно, его имеет смысл применять вместо керамических, пленочных, электролитических и пр. Я не первый, кто задался вопросом о правильности этих выводов о линейности. Так на форуме electroclub.info один из участников сообщества (в далёком 2008-м году) провёл несколько тестов, сравнив типы конденсаторов на предмет коэффициента гармонических искажений, которые они могут вносить.

Несмотря на некоторые неточности в методике измерений, о которых автор предупредил, его тесты демонстрируют вполне реалистичную картину. Если резюмировать: металлобумажный К42У-2 ( Кг = 0.0023%, К’г = 0. 0078%) оказался значительно линейнее керамических, но уступил плёночным. Учитывая, что в сравнении пленочных конденсаторов с бумажными линейность отличалась на тысячные доли % Кг, можно смело говорить о том, что разница в их линейности находится в пределах величин, которыми можно пренебречь. Кроме того, тот же автор утверждает (на основании проведенного теста), что линейность конденсатора в большей степени зависит от емкости, нежели от использованного типа. А проблема линейности у “керамики” возникает в связи с использованием небольшого объема для большой ёмкости и не является обязательной для всех керамических конденсаторов.

Можно сделать грубый и не бесспорный вывод, что металлобумажные конденсаторы (в идеальных равных условиях), вероятно, более линейный элемент, нежели керамические, но при этом не превосходят по линейности пленочные и другие типы.

Иными словами нет прямой зависимости между искажениями которые способен внести конденсатор и его типом. Более того, в большинстве современных конденсаторов искажения настолько малы, что их величинами можно смело пренебрегать, особенно если речь идёт о создании бюджетной аппаратуры.

Кроме того, бумажные конденсаторы обладают рядом недостатков, благодаря которым были практически вытеснены с рынка другими типами. Эти недостатки способны отражаться, как на звуке (особенно в случаях с разделительными — межкаскадными элементами), так и в принципе на стабильность работы усилителя или фильтра. Так например, для бумажных конденсаторов свойственна высокая гигроскопичность, что в свою очередь приводит к повышению диэлектрических потерь, снижению сопротивления изоляции, пагубно отражается на термостабильности *(по ряду источников линейность зависит в т.ч. от термостабильности).

Описанных недостатков и наличие альтернатив в виде различных типов пленочных конденсаторов вполне достаточно для того, чтобы забыть о всех типах «бумаги» навсегда. Иными словами, так любимые некоторыми металлобумажные, бумаго-масляные и прочие архаичные конденсаторы действительно обладают достаточно низкой нелинейностью, пока не впитают некоторого количества влаги.

Об изменении характера звучания спорить бессмысленно, так как спор будет происходить с людьми из категории “вы ничего не понимаете — я это слышу”. На заявление о “мягкости” в звучании бумажных конденсаторов на одном из радиолюбительских форумов был дан один превосходный ироничный ответ:

“Конечно! Ведь бумага очень мягкий диэлектрик))”

Полагаю это лучший ответ.

Менять не всё или не менять вообще

Необходимость в замене конденсаторов при покупке аудио винтажа действительно имеет смысл, особенно это касается электролитов. Однако менять все, по меньшей мере финансово нерационально (бесспорно следует учитывать возраст аппарата, возможно и все, но не факт). Более того, делать это надо точно понимая, что и где менять. Если такого понимания нет — следует обращаться к специалистам, которые могут определить высохшие и вздутые электролиты, наличие пробоя и т.п. Если аппарат работает без сбоев и нет нареканий на звук ничего не нужно.

Относительно изменения характера звучания путем внедрения “инноваций” в схемотехнику серийного устройства следует сказать отдельно. Например, при повышении емкости конденсаторов питания выходного каскада в погоне за “глубоким низом”, как правило, забывают о растущем токе заряда. Такая беспечность приводит к скоропостижной смерти диодных мостов в результате пробоя. Любые изменения в серийной схемотехнике — риск, и реально её улучшить может человек, который скорее спаяет собственный усилитель.

Фильтры АС также часто страдают от трансплантационных надругательств, что в случае несоответствия параметров конденсатора конструкции фильтра приводит к плачевным результатам. Умные люди рекомендуют, если менять, то весь фильтр (с катушкой, резисторами и т.п.), рассчитывая новый под параметры АС.

Итог

Из всего изложенного выше можно сделать несколько простых и полезных выводов. Распространение мифа о бумажных конденсаторах выгодно лишь немногочисленным компаниям, которые используют их в аудиокомпонентах или сами производят бумажные конденсаторы. Фактически это эксплуатация невежества потенциальной целевой аудитории и навязывание заведомо устаревшей и фактически не нужной технологии.

Замена конденсаторов в старой аппаратуре может стать полезной профилактической мерой, но только в том случае, если выполняется человеком, который понимает, что менять, а что нет. Игры с ёмкостью и типами конденсаторов в фильтрах и усилителях серийного производства с высокой вероятностью приведут вместо “божественного звука” к внушительным вложениям в ремонт.

Конденсаторы 22 МКФ в Выборге: 776-товаров: бесплатная доставка [перейти]

190

190

22 мкф 100в 6,3х11 105 градусов Цельсия Jamicon TK конденсатор электролитический Тип: Пассивные

В МАГАЗИНЕще цены и похожие товары

427

897

Набор электролитических конденсаторов 120 шт 12 значения по 10 от 0,22 мкФ-470 мкФ (У) Тип:

В МАГАЗИНЕще цены и похожие товары

190

190

22 мкф 50в 5х11 105 градусов Цельсия Jamicon TK конденсатор электролитический Тип: Активные

В МАГАЗИНЕще цены и похожие товары

Конденсатор SAMWHA SD1E226M05011BB, Конденсатор электролитический, THT, 22мкФ, 25ВDC, 5×11мм, ±20П, 1шт

ПОДРОБНЕЕЕще цены и похожие товары

235

235

22 мкф 400в 13х20 Jamicon TX конденсатор электролитический Тип: Активные компоненты, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

Конденсатор электролитический, 22 мкФ 400 В (13×18 мм)

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/6583032/img_id405401818094176181.png/6hq”>

Набор электролитических конденсаторов 0.22 – 470 мкФ 120 шт.

ПОДРОБНЕЕЕще цены и похожие товары

Конденсатор электролитический, 22 мкФ 25 В (5х11 мм)

ПОДРОБНЕЕЕще цены и похожие товары

Алюминиевый электролитический конденсатор 400V22UF 22 мкФ 400V, высокая частота 13×17 мм, 50 шт

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/4884224/img_id4065395547376954115.jpeg/6hq”>

К73-17-630-0.22 10%, конденсатор металлопленочный полиэтилентерефталатный 0.22мкФ 630В ±10% (23х10.5х21мм) шаг выводов 20мм 125°С россыпь КЗК, Кузнецк

ПОДРОБНЕЕЕще цены и похожие товары

2 622

2760

Новый и оригинальный конденсатор с алюминиевой крышкой, 1000V 0,22 мкФ MKP1845 пятно фотографии, 1 год гарантии

ПОДРОБНЕЕЕще цены и похожие товары

EEHZA1h320P, Полимерный гибридный алюминиевый конденсатор для поверностного монтажа 22 мкФ 50В 6.3 x 5.8 мм Panasonic Industrial

ПОДРОБНЕЕЕще цены и похожие товары

301

335

50 шт. 1812 бескорпусный конденсатор smd 1nF 2.2nF 4.7nF 10nF 100nF 1 мкФ 2,2 мкФ 4,7 мкФ 22 мкФ 47nF 2KV с алюминиевой крышкой, 50В 100V, алюминиевая

ПОДРОБНЕЕЕще цены и похожие товары

5 шт., алюминиевые электролитические конденсаторы, 400 В, 22 мкФ, 13×2, 1 мм Тип: конденсатор

ПОДРОБНЕЕЕще цены и похожие товары

100 шт. электролитические конденсаторы 25 в 22 мкФ 5×1 мм алюминиевый электролитический конденсатор

ПОДРОБНЕЕЕще цены и похожие товары

121

135

Защитный конденсатор полипропиленовая пленка 0,47 мкФ 0,22 мкФ 0,33 мкФ 0,82 0,68 275V474K X2 MKP 15-мм штырьковый низкочастотный потерь 10x

ПОДРОБНЕЕЕще цены и похожие товары

Аксиальный аудио конденсатор MKP, 22-200 мкФ, В постоянного тока, для HIFI, частотной емкости, гитарного усилителя, 1 шт

ПОДРОБНЕЕЕще цены и похожие товары

Конденсаторы 45132 К50-24В 63в 22 мкф Тип: конденсатор

ПОДРОБНЕЕЕще цены и похожие товары

Алюминиевый электролитический конденсатор с низким esr 100 в 22 мкФ 6,3 11 мм, 30 шт. , электрические конденсаторы 20

ПОДРОБНЕЕЕще цены и похожие товары

200 шт., 0603 конденсаторы 105 104 154 224 474 225 к/м/Z 100NF/150NF/220NF/330NF470NF, 1 мкФ, 0,1/0,15/0,22/0,33/0,47/2,2 мкФ

ПОДРОБНЕЕЕще цены и похожие товары

10 шт., алюминиевые электролитические конденсаторы, 22 мкФ, 400 В, 13 х17 мм Тип: конденсатор

ПОДРОБНЕЕЕще цены и похожие товары

208

219

200 шт., керамические конденсаторы 0805 50 В 104 154 224 334 474 105 к/м/Гц, 1 мкФ 0,1/0,15/0,22/0,33/0,47/UF

ПОДРОБНЕЕЕще цены и похожие товары

10 шт. , алюминиевые электролитические конденсаторы, 400 В, 22 мкФ, 22 мкФ, 400 В, 400 В/22 мкФ, 13 х21 мм, конденсатор, бесплатная доставка

ПОДРОБНЕЕЕще цены и похожие товары

5 шт./лот 400V22UF высокочастотный низкоимпеданс 400V 22 мкФ алюминиевый электролитический конденсатор размер 10 17 T22 20

ПОДРОБНЕЕЕще цены и похожие товары

100 шт. 0603 SMD Бескорпусные Многослойные Керамика конденсатор с алюминиевой крышкой, 0.5pF 22 мкФ 10pF 22pF 100pF 1nF 10nF 15nF 100nF 0,1 мкФ 2,2 10

ПОДРОБНЕЕЕще цены и похожие товары

Конденсатор к50-35 22 мкФ 200 В 10х21 электролитический радиальный полярный Тип: конденсатор

ПОДРОБНЕЕЕще цены и похожие товары

20 шт. AV 1.48MKP 0,22 мкФ 160 в 1 6х11 мм осевой Высокоточный пленочный конденсатор KEMET MKP 1,48 224/160 в 220NF Италия мкФ/160 в

ПОДРОБНЕЕЕще цены и похожие товары

Конденсаторы 44425 К75-24 400в 0. 22 мкф Тип: конденсатор

ПОДРОБНЕЕЕще цены и похожие товары

5 шт. CBB полипропиленовый пленочный конденсатор с алюминиевой крышкой, 10 мм, 15 мм, 22 мм 27,5 мм 100V 475J 106J 226J 475 106 226 4,7 мкФ 10 мкФ 22

ПОДРОБНЕЕЕще цены и похожие товары

100 шт. 0603 с алюминиевой крышкой, 50В SMD толстая пленка Бескорпусные Многослойные Керамика конденсатор с алюминиевой крышкой, 0.5pF-22 мкФ 10NF 1

ПОДРОБНЕЕЕще цены и похожие товары

png/6hq”>

Конденсатор 0.22 мкФ 50 В (электролитический) VENT Тип: конденсатор

ПОДРОБНЕЕЕще цены и похожие товары

Конденсаторы 45834 К42У-2 1000в 0,22 мкф Тип: конденсатор

ПОДРОБНЕЕЕще цены и похожие товары

Конденсатор К50-24 63В 22 мкФ Тип: конденсатор

ПОДРОБНЕЕЕще цены и похожие товары

326

347

Пленочный конденсатор B32922T2224K B32922 X2 MKP/SH 0,22 мкФ 220NF 305VAC 224K B32922T2224M B32922D3334K B32922D3334M 0,33 мкФ 330NF P15 мм

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-marketpic/5989782/pic9f6421171f98fbcf21c27ec7ed56761c/6hq”>

121

135

10 шт., алюминиевые электролитические конденсаторы, 22 мкФ, 450 В, 13 х20 мм Тип: конденсатор

ПОДРОБНЕЕЕще цены и похожие товары

Конденсатор SMD 2220 1nF 2200PF 4700PF 470nF 220nF 100nF 10nF 22nF 47nF 330nF 220NF 1 мкФ Ф 2,2 мкФ 4,7 мкФ 10 мкФ 22 мкФ Ф 47 мкФ 100 мкФ, 5 шт

ПОДРОБНЕЕЕще цены и похожие товары

Конденсаторы 44964 КБП-Ф-20А 500/220в 0,22 мкф Тип: конденсатор

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/6223149/img_id5627621078036059021.png/6hq”>

Конденсатор К75-10В 750В 0,22 мкФ Тип: конденсатор

ПОДРОБНЕЕЕще цены и похожие товары

Конденсаторы 44871 К75-10 250в 0,22 мкф Тип: конденсатор

ПОДРОБНЕЕЕще цены и похожие товары

50 шт./лот, 1206 SMD конденсатор, 25 В, 22 мкФ, 10 x 5R Тип: конденсатор

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/5341376/img_id2943272818698712740.png/6hq”>

Конденсаторы 46082 КБП-С 20А 500-220в 0,22 мкф Тип: конденсатор

ПОДРОБНЕЕЕще цены и похожие товары

Конденсатор SAMWHA SD1E226M05011BB, Конденсатор электролитический, THT, 22мкФ, 25ВDC, 5×11мм, ±20П, 1шт

ПОДРОБНЕЕЕще цены и похожие товары

Аудио конденсатор WIMA MKP4 MKP10, 37,5 мкФ Ф, 3,3 мкФ, 4,7 мкФ, 10 мкФ Ф, 22 мкФ, 6,8 в, 100 в, 250 В, 400 В, P37.5, 630 мм

ПОДРОБНЕЕЕще цены и похожие товары

Конденсаторы 44962 КБП-Ф-40А 125/50в 0,22 мкф Тип: конденсатор

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/c6/35/c6359a0505a24d13047a02e288cc8934.jpg”>

100 шт. 0603 SMD Бескорпусные Многослойные Керамика конденсатор с алюминиевой крышкой, 0.5pF 22 мкФ 10pF 22pF 100pF 1nF 10nF 15nF 100nF 0,1 мкФ 2,2 10

ПОДРОБНЕЕЕще цены и похожие товары

Конденсаторы 46111 К75-10 750в 0,22 мкф Тип: конденсатор

ПОДРОБНЕЕЕще цены и похожие товары

326

347

Пленочный конденсатор B32922T2224K B32922 X2 MKP/SH 0,22 мкФ 220NF 305VAC 224K B32922T2224M B32922D3334K B32922D3334M 0,33 мкФ 330NF P15 мм

ПОДРОБНЕЕЕще цены и похожие товары

10 шт. /100 шт. 22 мкФ 10V NICHICON Muse BP 5×11 мм 10V22uF Топ Класс биполярные аудио конденсатор с алюминиевой крышкой

ПОДРОБНЕЕЕще цены и похожие товары

Весь диск 2000 шт. SMD конденсатор 0805 22 мкФ 16 В Тип: конденсатор

ПОДРОБНЕЕЕще цены и похожие товары

Конденсатор К75-24 1000В 0,22 мкФ Тип: конденсатор

ПОДРОБНЕЕЕще цены и похожие товары

100 шт. 0805 с алюминиевой крышкой, 50В SMD толстая пленка IGMOPNRQ Бескорпусные Многослойные Керамика конденсатор с алюминиевой крышкой, 0.5pF-22 мкФ

ПОДРОБНЕЕЕще цены и похожие товары

Конденсатор К75-10 750В 0,22 мкФ Тип: конденсатор

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/7067087/img_id8270508186348265749.png/6hq”>

Конденсаторы 44150 К50-24 63в 22 мкф Тип: конденсатор

ПОДРОБНЕЕЕще цены и похожие товары

115

122

10 шт., CBB 1000 В 102J 222J 472J 104J 224J 1KV 0,001 мкФ 1NF 1000PF 2.2NF 4.7NF 0,1 мкФ 100NF 0,22 мкФ 220NF

ПОДРОБНЕЕЕще цены и похожие товары

Конденсаторы 44037 К42У-2 160в 0.22 мкф Тип: конденсатор

ПОДРОБНЕЕЕще цены и похожие товары

100 шт., керамические конденсаторы 3,3pf-47 мкФ 0805 SMD 100 В X7R 10 100nf 0,1 мкФ 104K 104 22 мкФ 4,7 мкФ 10 мкФ 10NF 1 мкФ 155k 226K 475 106 103

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/e7/e9/e7e9973c5b85026382b77e90d5e4a878.jpg”>

10 шт. WIMA 22,5 мм FKP1 MKP10 2000 в 6000 В 1600 в 4000 в 400 в 630 в 100 В 2200PF 3300PF 10NF 33NF 47NF 100NF 150NF 390NF 470NF 1 мкФ Ф

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 9

виды, классификация и особенности звучания

Конденсаторы (Capacitors, CAP) являются важными компонентами в аудиосистемах. Они имеют различные показатели напряжения, тока и форм-факторов. Для того чтобы выбрать, какие конденсаторы лучше для звука, модераторам нужно разбираться во всех параметрах CAP. Целостность аудиосигнала во многом зависит от выбора конденсаторов. Поэтому при выборе правильного устройства необходимо учитывать все важные факторы.

Параметры CAP аудиосигнала специально оптимизированы для высокопроизводительных приложений и предлагают более эффективные аудиоканалы, чем стандартные компоненты. Типы конденсаторов, которые обычно используются в аудиоканалах, представляют собой алюминиевые электролитические и пленочные CAP, а какие конденсаторы лучше для звука в конкретных условиях, зависит от используемых схем и устройств: громкоговорителей, проигрывателей компакт-дисков и музыкальных инструментов, бас-гитар и других.

История звукового конденсатора

Конденсатор является одним из старейших электронных компонентов. Электрические проводники были обнаружены в 1729 году. В 1745 году немецкий изобретатель Эвальд Георг фон Клейст обнаружил лейденский сосуд, который стал первым CAP. Физик Питер ван Мюссенбрук — физик из Лейденского университета открыл лейденскую банку самостоятельно в 1746 году.

В настоящее время лейденская банка представляет собой стеклянный сосуд, покрытый металлической фольгой внутри и снаружи. CAP служит средством хранения электричества, а какие конденсаторы лучше для звука будет зависеть от емкости, ведь чем больше этот показатель, тем больше электроэнергии он будет хранить. Емкость зависит от размера противоположных пластин, расстояния между пластинами и характера изолятора между ними.

Конденсаторы, используемые в усилителях звука, бывают нескольких типов, например, обычный CAP с металлической фольгой для обеих пластин и пропитанной бумагой между ними. Конденсаторы с металлизированной бумагой (MP), также называемые бумажно-масляными CAP и металлизированные бумажные однослойные конденсаторы (МБГО) для звука, которые используются в цепях переменного, постоянного и импульсного тока.

Позже майлар (полиэстер) и другие синтетические изоляторы стали более распространенными. В шестидесятые годы прошлого века металлический CAP с майларом стал очень популярным. Две сильные стороны этих устройств — меньший размер и тот факт, что они являются самовосстанавливающимися. Сегодня это лучшие конденсаторы для звука, они используются практически в каждом электронном устройстве. Из-за огромных объемов торговли и производства таких типов конденсаторов они довольно дешевы.

Другой тип CAP — электролитический со специальной конструкцией с преимущественно высокими и очень высокими значениями в диапазоне от 1 мкФ до нескольких десятков тысяч мкФ. Они в основном используются для развязки или фильтрации в блоке питания. Наиболее распространенными в конструкции усилителей являются металлизированные майларовые или полиэфирные конденсаторы (МКТ). В усилителях более высокого качества в основном используется металлизированный полипропилен (МКП).

Выводы

1. Действительно, чем больше емкость и при этом чем меньше габариты, тем хуже линейность. Вот зависимость искажений от емкости для конденсаторов К10-17а, имеющих корпуса практически одинаковых размеров:

2. Конденсаторы небольшой емкости (менее 5 нФ) имеют хорошую линейность. Причем их искажения (в пределах моей погрешности измерений) от емкости не зависят. Наверное, там используется другой диэлектрик?

3. Конденсаторы в больших корпусах более линейны. Сравните 2-3 и 2-5 (именно они показаны в разломанном виде на фото вверху). Объем корпуса, а главное — объем «кристалла» в несколько раз больше, и искажения различаются более чем на порядок!

4. Конденсаторы разных типов имеют разные характеристики при одной и той же емкости. (Ну это и так понятно, непонятно зачем их столько разных вообще выпускают?!)

5. Интересно, что же происходит в SMD конденсаторах, которые еще меньше по размерам?

6. Зависимость «чем лучше ТКЕ, тем лучше линейность» (а это широко распространенное мнение) в общем случае подтверждается, но не совсем однозначно. Где-то так, а где-то и наоборот. По-видимому все зависит от свойств диэлектрика, причем если ТКЕ нормируется производителями и ТУ, то линейность — нет. Но чтобы хорошенько разобраться в вопросе, нужно провести много экспериментов с конденсаторами разных групп ТКЕ, а это пока не представляется возможным.

7. Качество звучания усилителя с проходыми керамическими конденсаторами большой емкости будет подпорчено.

Технология изготовления компонентов

Технология CAP во многом определяет характеристики устройств, а какие конденсаторы лучше для звука зависит от класса оборудования. Высококлассные изделия имеют жесткие допуски и стоят дороже, чем конденсаторы широкого применения. Кроме того, такие высококачественные CAP могут быть многоразовыми. Высококачественные аудиосистемы требуют высококачественных CAP для обеспечения высшего класса качества звука.

Производительность или то, как влияют конденсаторы на звук, во многом зависит от того, как они припаиваются к печатной плате. Пайка вызывает напряжение в пассивных компонентах, что может привести к появлению пьезоэлектрических напряжений и растрескиванию поверхностно установленных CAP. При пайке конденсаторов необходимо использовать правильный порядок пайки и следовать рекомендациям профиля.

Все лавсановые конденсаторы для звука неполяризованные, то есть им не нужно маркировать вывод как положительный, так и отрицательный. Их соединение в цепи не имеет значения. Они предпочтительны в высококачественных звуковых цепях из-за низких потерь и уменьшенных искажений, если при этом позволяет размер изделия.

MKC металлизированный поликарбонатный тип уже практически не используется. Известно, что типы ERO MKC все еще широко применяются, потому что имеют сбалансированный музыкальный звук с очень небольшой окраской. Типы MKP имеют более яркий звук, а также отличаются большим диапазоном звучания.

Малоизвестный тип конденсатора MKV — это металлизированный полипропиленовый CAP в масле. Это лучший конденсатор для звука, поскольку обладает более мощными характеристиками, чем металлизированная бумага в масле.

Для вас, аудиофилы!

Сегодня мы рассмотрим «аудиофильские» конденсаторы. Это довольно непростое дело — ведь некоторые считают, что самые лучшие конденсаторы это «Телефункен», добываемые из приемников, выпущеных в Германии в период с 1934 по 1944 года (т.е. при Гитлере). Некоторые считают, что конденсаторы нужно мотать самому из серебряной фольги и «правильного» диэлектрика 13-го числа в новолуние, повернувшись лицом на юг. К сожалению, ни первых, ни вторых конденсаторов я не только не имею, я их в жизни не видел. Поэтому сегодня всего три претендента:

Металлобумажные конденсаторы К42У-2 и их устаревший (зато хорошо «прогретый» за 30 лет) вариант МБМ. Считается, что бумага — очень хорошо «звучащий» диэлектрик, т.к. она изготовлена из живых существ и «откликается» на красивую музыку (как откликается на музыку соседская собака — я хорошо знаю, а вот как откликается бумага — ну никак не пойму!). Тем не менее, считается, что бумажные конденсаторы для усилителей — это кошерно.

И полистирольные конденсаторы К71-7. Полистирол — очень удачный диэлектрик с хорошими свойствами. Большой плюс этих конденсаторов — низкий разброс емкости — у моих он составляет всего лишь 0,5% (у металлобумажных соседей разброс емкости 10%, т.е. намного хуже). Такие конденсаторы хорошо применять в генераторах и точных (и сложных) фильтрах. Недостаток — большие габариты. Зато и качество конденсаторов — на высоте (и измерения это еще раз подтверждают).

При измерениях такого рода (практически на пределе точности измерительной системы) встает вопрос повторяемости измерений. Не секрет, что за прошедшие с прошлого раза два месяца что-то в (домашних) условиях измерений могло измениться. И действительно изменилось. Я повторил некоторые из прошлых опытов — значения получились чуть-чуть другими! Но не намного, в третей значимой цифре, так что новые результаты практически сравнимы с предыдущими. Так что если «аудиофильские» конденсаторы получились хуже — то это так и есть, измерения тут непричем! В доказательство привожу результат сравнения конденсатора К73-16, участвовшего в прошлом тесте и К42У-2 — нового участника. Эти измерения выполнены практичеки одновременно (с интервалом 5 минут на перепайку конденсаторов и собственно измерение) и в абсолютно одинаковых условиях. Хорошо видно разницу:

Вот этот же график, только рафинированный:

Так что по крайней мере по линейности бумага наверное чуть хуже, чем лавсан.

1. Металлобумажный К42У-2

Кг = 0.0023% , К’г = 0.0078%

Не очень плохо, но и не очень хорошо. Может в чем-то и у них есть своя хорошая сторона, но здесь ее не видно.

Вывод: для себя я ничего интересного не нашел.

2. Металлобумажный МБМ

Кг = 0.0014% , К’г = 0.0067%

Несмотря на то, что спектр гармоник несколько шире, их амплитуда меньше, поэтому старый получился лучше нового. Напоминаю, что я беру по одному конденсатору, а значит не застрахован от неудачных экземпляров. Может это получилось потому, что за 30 лет «прогрева» ток через конденсатор шел только в «правильном» направлении?

Вывод: «С этой стороны — ничуть не лучше!» (Ослик Иа).

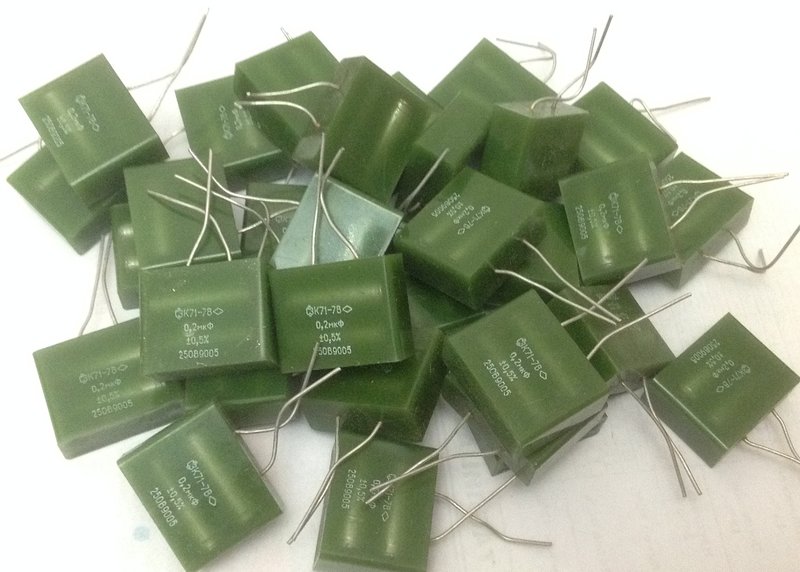

3. Полистирольный К71-7

Кг = 0.0016% , К’г = 0.0061%

А вот это уже совсем неплохо! Даже хорошо. Кг в основном состоит из третей гармоники. И спектр гармоник узкий, что свидетельствует о хорошей линейности.

Вывод: Очень хорошее качество при просто обалденной точности. Конденсаторов с лучшим показателем качество-точность, я просто и не знаю.

Награждение победителей (продолжается)

Ввиду явного преимущества полистирольного конденсатора, я не буду проводить местный рейтинг, и сразу дам общий результат.

МестоТип«Обычный» Кг, %МестоТипНормированный К’г, %
1МБМ0,00141К78-190,0049
2К78-190,00152EPCOS0,0053
3К71-70,00163К71-70,0061
4EPCOS0,00174К78-20,0064
5К73-160,00175МБМ0,0067
6К73-170,00196К73-170,0074
7К78-20,00227К40У-20,0078
8ФТ-10,00238К73-160,0091
9К40У-20,00239ФТ-10,0098
10«Зеленый»0,002510Импортный «К73»0,012
11Импортный «К73»0,002711«Зеленый»0,024
12К10-17а0,8312К10-17а2,2
13КМ-52,113КМ-56,1

Качество пассивных элементов

Конденсаторы, особенно когда они находятся на выходной сигнальной линии, сильно влияют на качество звука аудиосистемы.

Есть несколько факторов, которые определяют качество CAP, несомненно, очень важные для аудио:

  1. Толерантность и фактическая емкость, необходимые для использования в фильтрах.
  2. Зависимость емкости от частоты, так 1 микрофарад на 1 000 Гц не означает 1 микрофарад при 20 кГц.
  3. Внутреннее сопротивление (ESR).
  4. Ток утечки.
  5. Старение — фактор, который со временем будет развиваться для любого продукта.

Лучший выбор приложений конденсатора зависит от применения в цепи и необходимой емкости:

  1. Диапазон от 1 пФ до 1 нФ — схемы управления и обратной связи. Этот диапазон в основном используется для устранения высокочастотного шума на аудиоканале или для целей обратной связи, таких как мост усилителя Quad 606. Конденсатор СГМ в звуке является лучшим выбором в этом диапазоне. Он имеет очень хорошую толерантность (до 1 %) и очень низкие искажения и шум, но довольно дорогой. МКС или МКП — это хорошая альтернатива. На сигнальной линии следует избегать керамических CAP, поскольку они могут вызвать дополнительные нелинейные искажения до 1 %.
  2. От 1 нФ до 1 мкФ — сцепление, развязка и подавления колебаний. Они чаще всего используются в аудиосистемах, а также между этапами, когда существует разница в уровне постоянного тока, устранение вибраций и в схемах обратной связи. Как правило, пленочные конденсаторы будут использоваться в этом диапазоне до 4,7 микрофарад. Лучшим выбором конденсатора для звука и аудио является полистирол (МКС), полипропилен (МКП). Полиэтилен (МКТ) является альтернативой с более низкой ценой.
  3. 1 Ф и выше — источники питания, выходные конденсаторы, фильтры, изоляция. Преимущество очень высокая емкость (до 1 Farad). Но есть несколько недостатков. Электролитические CAP подлежат старению и сушке. Через 10 или более лет масло высыхает, а важные факторы, такие как СОЭ, меняются. Они поляризованы и должны быть заменены каждые 10 лет, иначе негативно повлияют на звук. При проектировании соединительного контура электролитов на сигнальной линии часто можно избежать проблем путем пересчета константы времени (RxC) для низкой емкости ниже 1 микрофарада. Это поможет определить, какие электролитические конденсаторы лучше для звука. Если это невозможно, важно, чтобы электролит имел менее 1 В постоянного тока и использовался CAP высокого качества (BHC Aerovox, Nichicon, Epcos, Panasonic).

Выбрав лучшее решение для каждой программы, разработчик может достичь наилучшего качества звука. Инвестирование в высококачественные CAP оказывает положительное влияние на качество звука, больше чем в любой другой компонент.

Нюансы применения

Чтобы выбрать для себя конденсатор, стоит обратить особое внимание на параметры, отвечающие потребностям, так как в конечном итоге именно это повлияет на то, насколько приятно будет звучать аудио.

Электролитические можно выбирать, если качество воспроизводимого звука не сильно важно. Если остановится на такой модели, то конденсатор на среднем уровне выполнит поставленную задачу. Такое устройство будет стоить не дорого и не потребуется сверхсложных при установке звуковой платы. Как и следует ожидать, рассмотренный тип конденсаторов будет установлен в моделях самого низкого ценового сегмента и высоких результатов Hi-Fi ждать не приходится.

Другое дело, когда речь заходит об устройствах на основе пленки и бумаги. При изготовлении звукоусилительной аппаратуры, в первую очередь, стоит отдавать предпочтение только такому типу конденсаторов, но все же кое-что стоит учесть.

Пленочные конденсаторы нередко грешат помехами, исходя из этого, не всеми подряд моделями нужно пользоваться. Отчасти это вызвано частями, которые могут указывать на нелинейное искажение, в частности в конкретных частотах. Применять подобного рода устройства целесообразно для подпитки и в не самых важных цепях на плате. За основную работу лучше, когда отвечают пленочные конденсаторы, им и будет по плечу накопить ток.

Тестирование CAP-элементов для приложений

Существует общее понимание о том, что различные CAP могут изменять качество звука в аудиоприкладных программах в различных условиях. Какие конденсаторы установить, в каких схемах и в каких условиях — остаются самыми обсуждаемыми темами у специалистов. Именно поэтому лучше не изобретать велосипед в этой сложной теме, а использовать результаты проверенных испытаний. Некоторые звуковые схемы, как правило, очень большие, а загрязнение в звуковой окружающей среде, например, в таких как заземления и шасси, может быть большой проблемой для качества. Рекомендуется добавлять нелинейность и природные искажения к тесту, проверяя остатки моста с нуля.

Диэлектрический Полистирол Полистирол Полипропилен Полиэстер Silver-слюда Керамический Polycarb
Температура 72 72 72 72 72 73 72
Уровень напряжения 160 63 50 600 500 50 50
Толерантность % 2.5 1 2 10 1 10 10
Ошибка % 2,18% 0,28% 0,73% -7,06% 0,01% -0,09% -1,72%
Рассеивание 0.000053 0. 000028 0.000122 0.004739 0.000168 0.000108 0.000705
Абсорбция 0,02% 0,02% 0,04% 0,23% 0,82% 0,34% н /
DCR, 100 В 3.00E + 13 2.00E + 15 3.50E + 14 9.50E + 10 2.00E + 12 3.00E + 12 н /
Фаза, 2 МГц -84 -84 -86 -84 -86 -84 н /
R, 2 МГц 6 7,8 9,2 8,5 7,6 7,6 н /
Собственное разрешение, МГц 7 7,7 9,7 7,5 8,4 9,2 н /
Мост низкий низкий очень низкий высоко низкий низкий высоко

Голосование за лучший конденсатор для звука

Какой бы вы выбрали конденсатор для звука или посоветовали?

Solen PB 1µF 400V 5%

7. 38 % ( 11 )

Audio Note NOS AN Pure tin foil

6.71 % ( 10 )

Jensen NOS Aluminium foil

8.72 % ( 13 )

Evox-Rifa PHE 450

6.71 % ( 10 )

Duelund Capacitor 0.47uF 630Vdc CAST-PIO-Cu (Sn)

14.09 % ( 21 )

EPCOS

13.42 % ( 20 )

К78-2

12.75 % ( 19 )

Фторопластовый ФТ-1

8.72 % ( 13 )

К73-17

9.40 % ( 14 )

Характеристики моделей

В идеальном случае разработчик ожидает, что конденсатор будет точно соответствовать его проектному значению, в то время как большинство других параметров будут нулевыми или бесконечными. Основные измерения емкости здесь не так заметны, поскольку детали обычно соответствуют допускам. Все пленочные CAP имеют значительный температурный коэффициент. Поэтому, чтобы определить, какие пленочные конденсаторы лучше для звука, проводят тестирование лабораторными приборами.

Коэффициент диффузии полезен при оценке эффективности электролитического источника питания. Это влияние на звуковые характеристики сигнальных CAP не согласовано и может быть весьма незначительным. Число представляет внутренние потери и при желании может быть преобразовано в эффективное последовательное сопротивление (ESR).

ESR не является постоянной величиной, но имеет тенденцию быть настолько низким в высококачественных конденсаторах, что не оказывает большого влияния на производительность схемы. Если бы были построены резонансные схемы с высоким Q, то это была бы совершенно другая история. Однако низкий коэффициент рассеяния является отличительной чертой хороших диэлектриков, что может служить хорошей подсказкой в дальнейших исследованиях.

Диэлектрическое поглощение может быть более тревожным. Это было серьезной проблемой с ранними аналоговыми компьютерами. Высокого диэлектрическое поглощения можно избежать, так слюдяные конденсаторы для звука могут обеспечить сети RIAA очень хорошим звуком.

Измерения утечки постоянного тока не должны влиять на что-либо, так как сопротивление любого сигнального конденсатора должно быть очень высоким. При использовании материалов с более высокой диэлектрической проницаемостью требуется меньшая площадь поверхности, тогда утечка будет практически несущественной.

Для материалов с более низкой диэлектрической проницаемостью, таких как тефлон, несмотря на его основное высокое удельное сопротивление, может потребоваться большая площадь поверхности. Тогда утечка может быть вызвана малейшим загрязнением или примесями. Утечка постоянного тока, вероятно, является хорошим средством контроля качества, но она не связана с качеством звука.

Нежелательные паразитарные компоненты

Транзисторы, интегральные схемы и другие активные компоненты оказывают существенное влияние на качество аудиосигналов. Они используют питание от источников тока для изменения характеристик сигнала. В отличие от активных компонентов, идеальные пассивные не потребляют энергию и не должны изменять сигналы.

В электронных схемах резисторы, конденсаторы и индукторы фактически ведут себя, как активные компоненты и потребляют энергию. Из-за этих паразитных эффектов они могут значительно изменить звуковые сигналы, и для повышения качества требуется тщательный выбор компонентов. Постоянно растущий спрос на аудиооборудование с лучшим качеством звука заставляет производителей CAP выпускать устройства с лучшими характеристиками. В результате чего современные конденсаторы для использования в аудиоприложениях имеют лучшую производительность и более высокое качество звука.

Паразитные эффекты CAP в акустической цепи состоят из эквивалентного последовательного сопротивления (ESR), эквивалентной последовательной индуктивности (ESL), последовательных источников напряжения из-за эффекта Зеебека и диэлектрического поглощения (DA).

Типичное старение, изменения в рабочих условиях и специфические характеристики делают эти нежелательные паразитные компоненты более сложными. Каждый паразитарный компонент по-разному влияет на производительность электронной схемы. Начнем с того, что эффект сопротивления вызывает утечку постоянного тока. В усилителях и других схемах, содержащих активные компоненты, эта утечка может привести к значительному изменению напряжения смещения, которые могут влиять на различные параметры, включая коэффициент качества (Q).

Способность конденсатора обрабатывать пульсации и пропускать высокочастотные сигналы зависит от компонента ESR. Небольшое напряжение создается в точке, где два неоднородных металла связаны из-за явления, известного как эффект Зеебека. Небольшие батареи из-за этих паразитных термопар могут существенно повлиять на производительность схемы. Некоторые диэлектрические материалы являются пьезоэлектрическими, а шум, который они добавляют к конденсатору, проявляется из-за маленькой батареи внутри компонента. Кроме того, электролитические CAP имеют паразитные диоды, которые могут вызывать изменения в смещении или характеристиках сигнала.

Параметры, влияющие на путь прохождения сигнала

В электронных схемах пассивные компоненты используются для определения усиления, установления блокировки постоянного тока, подавления шума источника питания и обеспечения смещения. Недорогие компоненты с небольшими размерами обычно используются в портативных аудиосистемах.

Характеристики реальных полипропиленовых конденсаторов для звука отличаются от характеристик идеальных компонентов с точки зрения ESR, ESL, диэлектрического поглощения, тока утечки, пьезоэлектрических свойств, температурного коэффициента, допуска и коэффициента напряжения. Хотя важно учитывать эти параметры при разработке CAP для использования в тракте аудиосигнала, два из них, оказывающие наибольшее влияние на путь прохождения сигнала, называют коэффициентом напряжения и обратным пьезоэлектрическим эффектом.

Как конденсаторы, так и резисторы демонстрируют изменение физических характеристик при изменении приложенного напряжения. Это явление обычно называют коэффициентом напряжения, и оно варьируется в зависимости от химического состава, конструкции и типа CAP.

Обратный пьезоэффект влияет на номинальное электрическое значение конденсаторов для усилителя звука. В аудиоусилителях это изменение электрического значения компонента приводит к изменению усиления в зависимости от сигнала. Этот нелинейный эффект приводит к искажению звука. Обратный пьезоэлектрический эффект вызывает значительные искажения аудиосигнала на более низких частотах и является основным источником коэффициента напряжения в керамических CAP класса II.

Напряжение, приложенное к CAP, влияет на его производительность. В случае керамических CAP класса II, емкость компонента уменьшается, когда прикладывается возрастающее положительное постоянное напряжение. Если к нему подается высокое напряжение переменного тока, емкость компонента уменьшается аналогичным образом. Однако, когда прикладывается низкое переменное напряжение, емкость компонента имеет тенденцию к увеличению. Эти изменения в емкости могут значительно повлиять на качество аудиосигналов.

Общая характеристика гармонических искажений THD

THD конденсаторов для звука зависит от диэлектрического материала компонента. Некоторые из них могут давать впечатляющие характеристики THD, в то время как другие могут серьезно ухудшить его. Полиэфирные конденсаторы и алюминиевые электролитические конденсаторы относятся к числу CAP, которые дают самое низкое значение THD. В случае диэлектрических материалов класса II, X7R предлагает лучшие характеристики именно THD.

CAP для использования в аудиооборудовании обычно классифицируются в соответствии с применением, для которого они используются. Три приложения: путь прохождения сигнала, функциональные задачи и приложения поддержки напряжения. Обеспечение использования оптимальных конденсатор MKT для звука в этих трех областях помогает улучшить выходной тон и уменьшить искажения звука. Полипропиленовые имеют низкий коэффициент рассеяния и подходят для всех трех областей. Хотя все CAP, используемые в аудиосистеме, влияют на качество звука, компоненты, находящиеся на пути прохождения сигнала, оказывают наибольшее влияние.

Использование высококачественных конденсаторов класса аудио помогает значительно снизить ухудшение качества звука. Из-за их превосходной линейности пленочные конденсаторы обычно используются в аудиотракте. Эти неполярные конденсаторы для звука идеально подходят для аудиотехники премиум-класса. Диэлектрики, обычно применяемые в конструкциях пленочных конденсаторов с качеством звука для использования на пути прохождения сигнала, включают полиэфир, полипропилен, полистирол и полифениленсульфид.

CAP для использования в предварительных усилителях, цифро-аналоговых преобразователях, аналого-цифровых преобразователях и аналогичных приложениях совместно классифицируются как функциональные конденсаторы задания. Хотя эти неполярные конденсаторы для звука не находятся на пути прохождения сигнала, они тоже могут значительно ухудшить качество аудиосигнала.

Конденсаторы, которые используются для поддержания напряжения в аудиооборудовании, оказывают минимальное влияние на звуковой сигнал. Несмотря на это, требуется внимание при выборе CAP, которые поддерживают напряжение для оборудования высокого класса. Использование компонентов, оптимизированных для аудио приложений, помогает улучшить производительность звуковой схемы.

Области применения пленочных конденсаторов

Многообразие типов и свойств выпускаемых конденсаторов приводит к тому, что выбор того или иного изделия зависит от поставленной задачи. Основными критериями выбора могут быть не только технические, но и экономический (цена, доступность) критерий надежности (срок службы, устойчивость к перенапряжению, число катастрофических отказов), критерий безопасности. Не существует конденсатора, который одновременно удовлетворял бы все требования. Анализ характеристик пленочных конденсаторов дает представление о возможности их применения в различных приложениях электроники (таблица 2).

Таблица 2. Области применения пленочных конденсаторов

ОбластьПримерОсобые требованияТип конденсатора
Дозиметрические цепи (медицина, измерительная техника)Устройства выборки-храненияНизкий уровень абсорбции, малый саморазрядПолипропиленовый, полистирольный
Измерительные схемы датчиков с высоким импедансомНизкие токи утечки, большое сопротивление изоляции, малый саморазрядПолипропиленовый, полистирольный
Времязадающие цепи интеграторов, преобразователей напряжения-частоты, цепи подстройки частоты и др.Низкий уровень абсорбции, малый саморазрядПолипропиленовый, полистирольный
Низковольтные цепи (медицина, транспорт, промышленность)Помехоподавляющие фильтрыНизкая индуктивность, малое значение tgdПолипропиленовый, полистирольный, полиэтилентерефталатный
Высоковольтные цепи (промышленность, транспорт)Высоковольтные фильтрыБольшой ток разряда, низкий уровень абсорбции, малое значение tgd, надежностьПолипропиленовый, полиэтилентерефталатный
Высокочастотные цепи (телекоммуникация, промышленность)Усилители высокочастотных сигналов, высококачественные активные фильтрыНизкая индуктивность, низкий уровень абсорбции, малое значение tgdПолипропиленовый, полистирольный

Измерительные и времязадающие (дозиметрические) цепи. К ним относят цепи с низкими токовыми нагрузками, поэтому конденсаторы в них должны обладать очень малым саморазрядом, большим сопротивлением изоляции, низкой величиной абсорбции и высокой температурной стабильностью. Керамические конденсаторы имеют недопустимо большой уровень абсорбции, кроме того, уступают полистирольным конденсаторам по величине собственного сопротивления, поэтому не могут применяться в устройствах выборки-хранения, времязадающих цепях, системах с высокоимпедансными датчиками и др.

Низковольтные цепи, такие, как, например, низкочастотные фильтры, требуют малой индуктивности и малого значения tgd при большой емкости. Электролитические конденсаторы, обладая большой емкостью, имеют недопустимо высокие значения индуктивности и tgd. А керамические конденсаторы зачастую не обладают достаточной емкостью. В итоге приходится совместно использовать керамический и электролитический конденсаторы. Пленочные конденсаторы в ряде случаев способны заменить такую связку.

Высоковольтные цепи требуют высокого рабочего напряжения, большого пикового тока разряда, малого значения tgd. Однако имеются дополнительные требования к надежности и безопасности. Как правило, высоковольтные приложения (в промышленности, в электромобилях) предъявляют сверхвысокие требования надежности и безопасности, которым не удовлетворяют керамические и электролитические конденсаторы. Они чувствительны к перенапряжениям и не способны выдерживать большие токовые нагрузки. Большое значение электрической абсорбции делает их, к тому же, небезопасными для человека. Пленочные конденсаторы имеют высокие значения пиковых токов, способны выдерживать значительные перенапряжения и имеют малые значения абсорбции. Дополнительным плюсом является способность к самовосстановлению. Все это привело, например, к тому, что в Европе произошло практически полное замещение электролитических конденсаторов пленочными в ветрогенераторных системах.

Благодаря рекордно низким значениям tgd и коэффициента абсорбции, пленочные конденсаторы способны работать на высоких частотах.

Кроме электрических параметров, зачастую одним из факторов выбора конденсатора является критерий надежности. В таких случаях требуется поставщик, который бы обеспечивал контроль качества своей продукции, обладал бы высокими технологиями производства, мог бы обеспечить надежную поставку компонентов. Число таких производителей невелико, одним из них является компания JB Capacitors, обладающая более чем тридцатилетним опытом производства пленочных и электролитических конденсаторов.

Полистирольный пластинчато-диэлектрический блок

Полистирольные конденсаторы изготавливаются путем намотки пластинчато-диэлектрического блока, подобного электролитическому, или путем укладки в последовательные слои, например, книгу (сложенная пленка-фольга). В основном они используются в качестве диэлектриков из различных пластиков, таких как полипропилен (MKP), полиэфир / майлар (MKT), полистирол, поликарбонат (MKC) или тефлон. Для пластин используют алюминий с высокой степенью чистоты.

В зависимости от типа используемого диэлектрика производятся конденсаторы разных размеров и емкости с рабочим напряжением. Высокая диэлектрическая прочность полиэфира позволяет изготавливать лучшие электролитические конденсаторы для звука небольшого размера и при относительно низких затратах для повседневного использования, когда особые качества не требуются. Возможны емкости от 1 000 пФ до 4,7 микрофарад при рабочих напряжениях до 1 000 В.

Коэффициент диэлектрических потерь в полиэфире относительно высок. Для аудио полипропилен или полистирол могут значительно снизить диэлектрические потери, но здесь следует отметить, что они намного дороже. Полистирольные используются в фильтрах / кроссоверах. Одним недостатком полистирольных конденсаторов является низкая температура плавления диэлектрика. Вот почему полипропиленовые конденсаторы для звука обычно отличаются друг от друга, так как диэлектрик защищен путем отделения паяных выводов от корпуса конденсатора.

Анализ лучших видов для аудио и радиоустройств на 2021 год

Пленочные

Целенаправленно пленочные устройства имеют в своём составе материал разных видов, служащий диэлектриком. Преимущество данной конструкции — это отличная прочность, что позволяет долго служить в цепях с повышенным напряжением, практически снижая к нулю риск утечки. Очевидным минусом является незначительный объём.

JB JFGC

Открывает тройку пленочных лидеров JB JFGC, он способен выдать прекрасное звучание и при этом сильно не ударит по бюджету. Отличительная особенность модели соединение пленки из полипропилена и полиэстера с участием смолы. Эта комбинированная модель работает благодаря сочетанию переменного и постоянного электричества, и прекрасно гармонировать с фильтрами в акустической системе.

Предельная температура, которую выдерживает эта модель, составляет 100 градусов. Напряжение колеблется в пределах 1000 В (250-1250). К сожалению, емкостные показатели не велики, не более 35 мкФ. Диаметр не велик 0,8 мм, размеры изделия небольшие, а продуманный дизайн помогает изделию без труда стать дополнением каждого стиля.

JB JFGC

Достоинства:

  • привлекательная цена;
  • дизайнерский вид;
  • качество звучания на высоком уровне;
  • широкая линейка наминала.

Недостатки:

  • не достаточная детализация звучания.

MKP Jantzen Cross Cap

Очередная модель пленочного типа — MKP Jantzen Cross Cap. Выделяется на фоне конкурентов превосходным качеством звукопередачи и отменными характеристиками. Использование этого аппарата позволит пользователю, насладится звуком без всяких посторонних искажений.

Материалы покрытия отлично подобраны: полипропиленовая пленка, а наверху покрытие из смеси цинка с эпоксидом. Пленочное устройство функционирует в пределах 0,1-300 мкФ, устойчив к напряжению, не превышающему 400 В, так же он не габаритных размеров – это отличные показатели изделия, которое отлично подойдет потребителю. Все по формату 2 в 1 (цена и сверх качество).

MKP Jantzen Cross Cap

Достоинства:

  • электроемкий;
  • конструкция на совесть;
  • формат 2 в 1.

Недостатки:

  • особенности корпуса – быстро теряет внешний вид.

Visaton MKP 3.3/250

Почетное 3 место занимает изделие фирмы Visaton. Цена уже на порядок выше двух лидеров топа и класс уже ниже. Применяется в качестве дополнения к фильтрам АС-класса High-End.

Преимущественной особенностью этой модели является пониженная вероятность потери тока в процессе интенсивной работы. Visaton MKP 3.3/250 выдерживает повышенное напряжение постоянного тока 250 В, этот факт добавлен производителями в название устройства. Внешний вид изделия, хотя и не может похвастаться эксклюзивным дизайном, зато маленькие габариты и правильно, 30 мм выверенное технически расстояние от одного вывода до другого дает возможность использовать его в различных звуковых установках. Существенным недостатком, который может огорчить не высокое качество смонтированных деталей.

Visaton MKP 3.3/250

Достоинства:

  • продается практически в любом магазине;
  • сочетается с изделиями класса АС;
  • пониженная вероятность потери тока.

Недостатки:

  • недостаточно высокое качество сборки.

Бумажные

Устройства, в которых в качестве диэлектрика выступает специальная бумага носят соответствующее название – бумажные. Из-за не высокой твердости, такое изделие опускают в специально подготовленные оболочки из металла. Интервал использования подобных изделий очень широкий, что позволяет применять на разных частотах.

Jensen NOS 600 V 0.071 uF 1

Благодаря Jensen, получаемый звук достойного качества, он будет без помех на любой аппаратуре. Устройства этого производителя отличает длительный срок эксплуатации и надежность. Отличительная особенность отсутствие утечек. Дизайн модели 600 V 0.071 uF 1 не уникален (вытянутая форма и небольшие размеры), но радует палитра цветов – синий и цвет золота.

Как и указано в названии может выдержать напряжение, которое будет в районе 600 В. Емкостные показатели не велики – не выше 10 мкФ. Материалы, которые фирма Jensen NOS применила в изготовлении – это фольга из алюминия и бумага специального состава.

Jensen NOS 600 V 0.071 uF 1

Достоинства:

  • достойное качество;
  • не высокая цена;
  • многофункциональная модель;
  • на выходе воспроизводиться звучание на хорошем уровне.

Недостатки:

  • небольшая емкость.

Duelund Alexander by 900 V 0.68 uF copper

Еще одна строка рейтинга по праву принадлежит марке Duelund Alexander. Очевидный плюс при использовании этой модели отличное звуковоспроизведение на разных типах техники. В производстве применяется фольга из меди с промасленной диэлектрической бумагой.

Особенность модели применение, без каких-либо добавок, посеребренной меди (бескислородная) которая размещается на выводах. Тот случай, когда высокая цена оправдана, благодаря возможности использования на абсолютно разных устройствах.

Характеристикам этой модели можно только позавидовать: способность справляться с напряжением до 900 В, линейка выбора емкости от 0,1 вплоть до 1 мкФ.

Duelund Alexander by 900 V 0.68 uF copper

Достоинства:

  • превосходное качество воспроизводимого звука;
  • применение для разных видов техники;
  • отменные характеристики.

Недостатки:

  • цена выше среднего.

Audio Note NOS AN 630V 0.01 uF Puretinfoil

Последняя модель рейтинга с экстравагантным обликом от фирмы Audio Note. Цена модели выше среднего уровня, но и получаемый звук достаточно хорош. Достоинство рассматриваемой модели возможность применения как разделительного элемента, так и в качестве фильтрующего.

Особенность звучания заключается в том, что изделие способно поразить не просто чистым звуком, но и хорошо различимыми высокими звуками. Технические показатели модели: способно выдержать напряжение не более 630 В, варианты емкости в пределах 0,001-0,1 мкФ.

Audio Note NOS AN 630V 0.01 uF Puretinfoil

Достоинства:

  • отличное качество звукопередачи;
  • применяются надежные материалы;
  • широкий сектор применения.

Недостатки:

  • не бюджетный вариант для покупки;
  • низкая емкость.

Электролитический вид

Этот вид самый не популярный. Одна из причин его не широкого распространения – это недолговечность. В качестве диэлектрика применяется небольшая часть оксида металла. Изделия этого вида «дружат» исключительно с постоянным и достаточно высоким напряжением. Возможны вариации металла.

ELNA Silmic II

Лидер этого рейтинга электролитического вида – это ELNA Silmic II. Недорогая модель, которая обладает отменными техническими показателями способными ощутимо улучшить конечный звук. Отлично подойдет для воспроизведения аудиопотока в высоком качестве.

Выпускается в корпусе из алюминия, благодаря которому внутренняя часть хорошо защищена. Внешний вид достаточно прост, не объемные параметры позволяют использовать изделие в сочинении с разнообразной техникой. В изготовлении применяются – волокно из шелка и нить (бескислородная). Сочетание этих материалов дает потрясающий результат – минимум изменения звука на всех частотах.

ELNA Silmic II

Достоинства:

  • высокая надежность сборки;
  • не высокая цена;
  • доступность в магазинах;
  • возможность работы во всех частотах.

Недостатки:

  • максимальное рабочее напряжение не превышает 100 В.

JJ Electronic TE030

Способности этой модели отлично подходят для того, чтобы звук аудиопотока стал гораздо чище. Применение этой модели хорошо сочетается с устройствами Hi-Fi, и сверх этого может выступать как устройство способное фильтровать звучание. Хотя это не сильно дорогие варианты, практика показывает, что их можно применять со специализированным оборудованием. Устройства Electronic TE030 очень износостойкие и качественно выполнены, поставив это устройство можно лишний раз не думать о возможности утечки тока.

Показатели изделия: максимально допустимое напряжение не должно превышать 385 В, внушительная емкость 47 – 800 мкФ! Таким показателям могут позавидовать даже очень дорогие модели этого вида.

JJ Electronic TE030

Достоинства:

  • адекватная цена;
  • материалы изготовления на высоком уровне;
  • огромная емкость;
  • применяется в специализированной технике.

Недостатки:

  • чаще продается исключительно в профессиональных магазинах.

Mundorf E-CapAC Raw

Почетное третье место — у Mundorf E-CapAC Raw, которому по плечу поднять мощность на хороший уровень, но, к сожалению, он не в состоянии также хорошо справится с итоговым звучанием. Может устроить тех меломанов, для которых на первом месте надежность и не быстрая разрядка устройства.

Технические показатели этой модели на среднем уровне, но не стоит забывать и о невысокой конечной цене: неплохая емкость 22 мкФ и напряжение не превышает 100 В. Обычный внешний облик изделия, позволяет ему сочетаться с разными типами устройств.

Mundorf E-CapAC Raw

Достоинства:

  • не высокая цена;
  • хорошая емкость;
  • продолжительно держит заряд.

Недостатки:

  • способно выдержать сравнительно не высокое напряжение (100 В).

Между маслом и бумагой: сомнительная панацея конденсаторов – Обзоры и статьи

Автор статьи: Депутатов Иван

21.04.2020 11240 7

Одним из многочисленных заблуждений, касающихся аудиокомпонентов, является подход к выбору конденсаторов. Так известно, что некоторой частью сообщества аудиофилов высоко котируются определенные виды этих элементов для накопления заряда. Тут необходимо отметить, что использование тех или иных конденсаторов в усилителях и кроссоверах акустических систем действительно может существенно отразиться на верности воспроизведения, но…

Ярые приверженцы “альтернативной конденсаторной теории” стараются доказать, что те или иные виды бумажных конденсаторов (а в ряде случаев, самодельные бумажные конденсаторы) — это априори лучшее, что можно использовать в схеме усилителя или фильтра. Аргументация безапелляционна и проста — “у них более мягкий звук”.

Также в среде слабо знакомых со схемотехникой, но при этом знакомых с “запахом канифольной дымки” по инерции появилась мода на замену всех конденсаторов в усилителях и фильтрах АС для получения “божественного звука”.

Про абсурдность самого по себе “слушания конденсаторов”, равно как выслушивания вешалок-кабелей и теплых ламповых фрактальных додекаэдров мы умолчим, дабы не оскорблять чувства верующих. В этой статье сжигаем бумажный миф о конденсаторах, разбираемся с линейностью этих, бесспорно, важных элементов и немного коснемся того когда нужно, а когда не стоит менять конденсаторы.

Ценность промасленной бумаги и волшебство конденсаторных замен

Итак, приступим. Корни мифа, изложенного ниже, к сожалению найти не удалось, но полагаем, что к его созданию приложил усилия достопочтенный господин Лихницкий (просим учитывать, что многие считают подобные заявления уважаемого инженера очень тонким пранком и троллингом), некогда высоко оценив качество бумажно-масляных конденсаторов немецкой фирмы Telefunken образца 30-х годов (еще АМЛ очень котировал их триоды, как самые “теплые” и “одухотворенные”).

Утверждается, что в силу технических (физических), а в ряде источников метафизических особенностей, различные типы бумажных конденсаторов обладают огромной ценностью при формировании “качественного звука”, так как более линейны по сравнению с другими типами. Пересказ всех мифов о причинах “более высокой” линейности займет не одну статью, и мы позволим себе этим не утруждаться.

В метафизических объяснениях влияния этих конденсаторов на звук приводятся аргументы в пользу благородности бумаги, как материала для использовании в создании звукового тракта. Но все описанные выше аргументы применяются сравнительно редко, даже метафизические. Основной посыл в опусах поднаторевших в ”златоухом слушании” сторонников промасленной бумаги и фольги сводится к тому, что звук с такими конденсаторами становится “мягче”, “натуральнее” и “честнее”.

Коснёмся ещё одного конденсаторного мифа. При покупке винтажной аудиотехники или с целью улучшения звука в бюджетном усилителе или АС нередко рекомендуют замену всех конденсаторов устройства. В первом случае замена может быть вполне объективно оправдана высохшими и раздутыми электролитами. Второй случай представляет менее приглядную картину.

Аудиоманьяки с паяльниками особенно часто проводят “трансплантацию” конденсаторов выпрямителей, отвечающих за питание выходных каскадов УМЗЧ. При этом любители исследования “глубин низкочастотного диапазона” стараются до предела увеличить номинал емкости. Аргументация также есть:

“Хочу больше низа, усилитель не может раскрыть НЧ-потенциал моей АС. Ща поставлю нормальную емкость и НЧ станут более насыщенными”.

Пепел бумажной тайны

Едва ли эта статья заставит истинных приверженцев бумажной конденсаторной теории каким-то образом отойти от своих взглядов, но по крайней мере заставит задуматься тех, кто гипотетически может поверить в этот бред.

Часть любителей “божественного” звука говорят о линейности конденсаторов. При этом в их стандартных характеристиках нет такого понятия как “линейность”. Конденсаторы характеризуются емкостью, удельной емкостью, номинальным напряжением, плотностью энергии.
Выделяют также паразитные параметры:

  • Электрическое сопротивление изоляции диэлектрика конденсатора;
  • Поверхностные утечки, саморазряд;
  • Эквивалентное последовательное сопротивление;
  • Температурный коэффициент ёмкости;
  • Тангенс угла диэлектрических потерь;
  • Эквивалентная последовательная индуктивность;
  • Диэлектрическая абсорбция.

Считается, что описанные выше параметры способны влиять на линейность при использовании в акустически значимых цепях усилителя и кроссоверах. И тут возникает проблема, практически все описанные характеристики у бумажных конденсаторов хуже чем у других типов.

Итак, мифотворцами утверждается, что бумажные конденсаторы более линейный элемент и, соответственно, его имеет смысл применять вместо керамических, пленочных, электролитических и пр. Мы не первые, кто задался вопросом о правильности этих выводов о линейности. Так на форуме electroclub.info один из участников сообщества (в далёком 2008-м году) провёл несколько тестов, сравнив типы конденсаторов на предмет коэффициента гармонических искажений, которые они могут вносить.

Несмотря на некоторые неточности в методике измерений, о которых автор предупредил, его тесты демонстрируют вполне реалистичную картину. Если резюмировать: металлобумажный К42У-2 ( Кг = 0. 0023%, К’г = 0.0078%) оказался значительно линейнее керамических, но уступил плёночным. Учитывая, что в сравнении пленочных конденсаторов с бумажными линейность отличалась на тысячные доли % Кг, можно смело говорить о том, что разница в их линейности находится в пределах величин, которыми можно пренебречь. Кроме того, тот же автор утверждает (на основании проведенного теста), что линейность конденсатора в большей степени зависит от емкости, нежели от использованного типа. А проблема линейности у “керамики” возникает в связи с использованием небольшого объема для большой ёмкости и не является обязательной для всех керамических конденсаторов.

Можно сделать грубый и не бесспорный вывод, что металлобумажные конденсаторы (в идеальных равных условиях), вероятно, более линейный элемент, нежели керамические, но при этом не превосходят по линейности пленочные и другие типы.

Иными словами нет прямой зависимости между искажениями которые способен внести конденсатор и его типом. Более того, в большинстве современных конденсаторов искажения настолько малы, что их величинами можно смело пренебрегать, особенно если речь идёт о создании бюджетной аппаратуры.

Кроме того, бумажные конденсаторы обладают рядом недостатков, благодаря которым были практически вытеснены с рынка другими типами. Эти недостатки способны отражаться, как на звуке (особенно в случаях с разделительными — межкаскадными элементами), так и в принципе на стабильность работы усилителя или фильтра. Так например, для бумажных конденсаторов свойственна высокая гигроскопичность, что в свою очередь приводит к повышению диэлектрических потерь, снижению сопротивления изоляции, пагубно отражается на термостабильности *(по ряду источников линейность зависит в т.ч. от термостабильности).

Описанных недостатков и наличие альтернатив в виде различных типов пленочных конденсаторов вполне достаточно для того, чтобы забыть о всех типах «бумаги» навсегда. Иными словами, так любимые некоторыми металлобумажные, бумаго-масляные и прочие архаичные конденсаторы действительно обладают достаточно низкой нелинейностью, пока не впитают некоторого количества влаги.

Об изменении характера звучания спорить бессмысленно, так как спор будет происходить с людьми из категории “вы ничего не понимаете — я это слышу”. На заявление о “мягкости” в звучании бумажных конденсаторов на одном из радиолюбительских форумов был дан один превосходный ироничный ответ:

“Конечно! Ведь бумага очень мягкий диэлектрик))”

Полагаем это лучший ответ.

Менять не всё или не менять вообще

Необходимость в замене конденсаторов при покупке аудио винтажа действительно имеет смысл, особенно это касается электролитов. Однако менять все, по меньшей мере финансово нерационально (бесспорно следует учитывать возраст аппарата, возможно и все, но не факт). Более того, делать это надо точно понимая, что и где менять. Если такого понимания нет — следует обращаться к специалистам, которые могут определить высохшие и вздутые электролиты, наличие пробоя и т.п. Если аппарат работает без сбоев и нет нареканий на звук ничего не нужно.

Относительно изменения характера звучания путем внедрения “инноваций” в схемотехнику серийного устройства следует сказать отдельно. Например, при повышении емкости конденсаторов питания выходного каскада в погоне за “глубоким низом”, как правило, забывают о растущем токе заряда. Такая беспечность приводит к скоропостижной смерти диодных мостов в результате пробоя. Любые изменения в серийной схемотехнике — риск, и реально её улучшить может человек, который скорее спаяет собственный усилитель.

Фильтры АС также часто страдают от трансплантационных надругательств, что в случае несоответствия параметров конденсатора конструкции фильтра приводит к плачевным результатам. Умные люди рекомендуют, если менять, то весь фильтр (с катушкой, резисторами и т.п.), рассчитывая новый под параметры АС.

Итог

Из всего изложенного выше можно сделать несколько простых и полезных выводов. Распространение мифа о бумажных конденсаторах выгодно лишь немногочисленным компаниям, которые используют их в аудиокомпонентах или сами производят бумажные конденсаторы. Фактически это эксплуатация невежества потенциальной целевой аудитории и навязывание заведомо устаревшей и фактически не нужной технологии.

Замена конденсаторов в старой аппаратуре может стать полезной профилактической мерой, но только в том случае, если выполняется человеком, который понимает, что менять, а что нет. Игры с ёмкостью и типами конденсаторов в фильтрах и усилителях серийного производства с высокой вероятностью приведут вместо “божественного звука” к внушительным вложениям в ремонт.

ЧИТАТЬ ДРУГИЕ СТАТЬИ


Поделитесь статьей с друзьями

Комментарии

Регулировка зарядного тока тиристором.

Зарядное устройство с тиристорным регулятором тока. Простое зарядное устройство. Особенности сборки и эксплуатации

Описываемое зарядное устройство предназначено для восстановления и зарядки аккумуляторов автомобилей и мотоциклов. Его главная особенность – импульсный ток заряда, что положительно сказывается на времени и качестве регенерации аккумулятора.
В новой разработке применена схема на составных тиристорах, расширен диапазон регулирования, не требуются мощные радиаторы охлаждения. Схема отрабатывает не только оптимальные условия зарядки и восстановления аккумуляторов, но и защищает их при достижении номинального уровня напряжения на клеммах.
Напряжение от переменной сети поступает на силовой трансформатор Т1 через сетевой фильтр, составленный из конденсаторов С1, С2 и сетевого дросселя Т2 с обмотками, включенными встречно-параллельно. Этот фильтр подавляет помехи, возникающие при включении тиристоров VS1…VS3. Сетевые помехи после выпрямительного моста VD1 фильтруются конденсатором С5. Цепь управления ключевым тиристором включает маломощный тиристор VS1 с цепями управления на резистивном делителе R1-R2-R3 и светодиодом индикации HL1. Нижнее плечо делителя образовано резистором R2 и светодиодом HL1, выполняющим две функции: индикатора наличия сетевого напряжения и стабилизатора управляющего напряжения. Резистор R3 плавно регулирует ток заряда.

Резистор R4 в цепи анода тиристора VS1 ограничивает ток управления ключевого тиристора VS2 на номинальном уровне. Цепочка R5-HL2 является нагрузкой VS1, а свечение HL2 свидетельствует о заряде аккумулятора.
Управляющий сигнал с ползунка R3 (регулируемый постоянный уровень напряжения) поступает на управляющий электрод тиристора VS1 и при определенном напряжении на его аноде открывает VS1. На цепочке R5-HL2 появляется напряжение, которое поступает на управляющий электрод силового тиристора VS2 и включает его. Ток с выпрямительного моста VD1 через открытый тиристор VS2 поступает через измерительное устройство РА1 на аккумуляторную батарею ГБ1. Конденсаторы С3 и С4 снижают шумы в цепях, что исключает случайное переключение управляющего тиристора VS1.

Для защиты аккумулятора от перезарядки используется схема ограничения. Выключатель на тиристоре VS3 отключает силовой тиристор VS2 при повышении напряжения на аккумуляторе выше заданного предела. При открытии тиристора VS3 напряжение на его аноде падает практически до нуля, как и напряжение на управляющем электроде тиристора VS1, который закрывается. Силовой тиристор VS2 также закрывается, и зарядка аккумулятора GB1 прекращается. Светодиод HL2 гаснет.
При длительном саморазряде аккумулятора GB1 напряжение на его клеммах снижается, и заряд аккумулятора возобновляется. Диод VD2 предотвращает подачу обратного напряжения с резистора R 9к управляющему электроду тиристора VS1 в цепи управления зарядным током.
Для нормальной работы защиты напряжение на аккумуляторе не должно превышать 16,2…16,8 вольт. Задание напряжения срабатывания защиты осуществляется резистором R7. Изначально ползунок резистора R7 устанавливается в верхнее положение по схеме. При срабатывании защиты измеряется напряжение на аккумуляторе, затем двигатель медленно «падает» вниз и контролируется напряжение включения заряда.
Основные технические характеристики тиристорного зарядного устройства:
Напряжение сети: 190-230 вольт
Мощность: 200 Вт
Максимальный ток нагрузки: 20 ампер
Средний ток заряда: 3-5 ампер
КПД: более 80%
Номинальный напряжение аккумулятора: 12 вольт
Емкость аккумулятора: 55-240 Ач
Время зарядки: 1-3 часа
Все радиодетали устройства как отечественного, так и зарубежного производства:
FU1 – предохранитель 2 ампера
T1 – сетевой трансформатор на 16- 18 вольт и 20 ампер
Т2-ТЛФ214
ВС1, ВС3 – КУ101Б
ВС2 – Т122-25-6 – можно заменить на КУ202Н
ВД1-РС405Л
ВД2 – Д106Б – заменить на Д226Б Сеть”
HL2 – AL307V – “Зарядка”
R1 – 1,5 кОм
R2, R5 – 2,2 кОм
R3 – 47 кОм
R4 – 120 Ом
R6 – 1,3 кОм
R7 – 100 кОм
R8 – 90 кОм

R8 510 Ом
C1 – 0,33 мкФ x 275 В
C2 – 0,1 мкФ x 450 В
C3 – 0,1 мкФ
C4 – 2,2 мкФ x 16 вольт
C5 – 0,33 мкФ
C6 – 1 мкФ x 16 вольт

Простое тиристорное зарядное устройство.

Устройство с электронным управлением зарядным током, выполненное на базе тиристорного фазоимпульсного регулятора мощности.
Не содержит дефицитных деталей; с заведомо рабочими частями не требует регулировки.
Зарядное устройство позволяет заряжать автомобильные аккумуляторы силой тока от 0 до 10 А, а также может служить регулируемым источником питания для мощного низковольтного паяльника, вулканизатора, переносной лампы.
Зарядный ток имеет форму, близкую к импульсной, что, как полагают, помогает продлить срок службы батареи.
Прибор работоспособен при температуре окружающей среды от – 35 °С до + 35 °С.
Схема устройства показана на рис. 2.60.
Зарядное устройство – тиристорный регулятор мощности с импульсно-фазовым управлением, питаемый от обмотки II понижающего трансформатора Т1 через диод moctVDI+VD4.
Тиристорный блок управления выполнен на аналоге однопереходного транзистора ВТИ, ВТ2. Время, в течение которого заряжается конденсатор С2 до включения однопереходного транзистора, можно регулировать переменным резистором R1. При крайнем правом положении его двигателя на схеме зарядный ток станет максимальным, и наоборот.
Диод VD5 защищает цепь управления тиристором VS1 от обратного напряжения, возникающего при включении тиристора.

В дальнейшем зарядное устройство может быть дополнено различными блоками автоматики (отключение по окончании заряда, поддержание нормального напряжения аккумулятора при длительном хранении, сигнализация о правильной полярности подключения аккумулятора, защита от короткого замыкания на выходе и т.д. .).
К недостаткам устройства можно отнести – колебания зарядного тока при нестабильном напряжении сети электроосвещения.
Как и все аналогичные тиристорные фазоимпульсные регуляторы, устройство создает помехи радиоприему. Для борьбы с ними необходимо предусмотреть сетевой LC- фильтр, аналогичный тому, что используется в импульсных блоках питания.

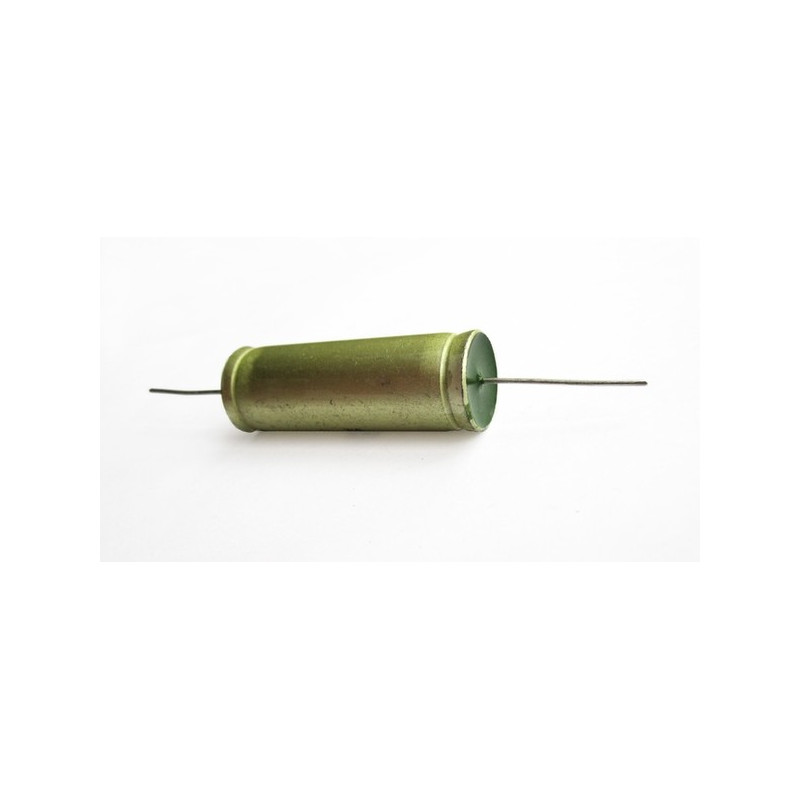

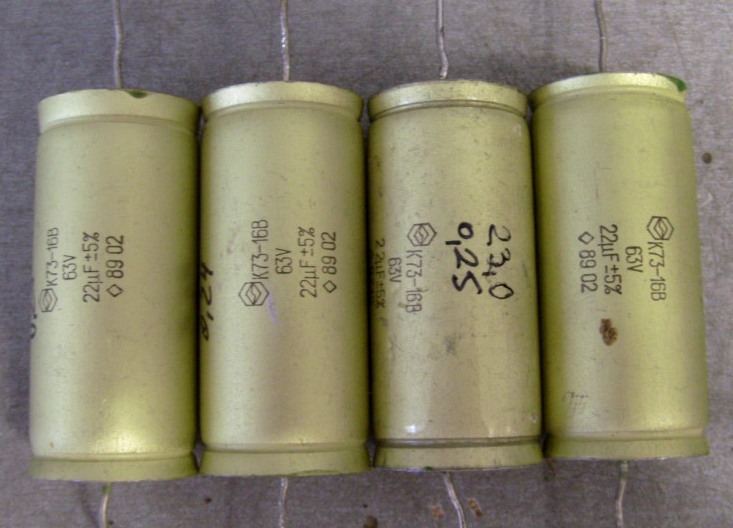

Конденсатор С2 – К73-11, емкостью от 0,47 до 1 мкФ, или К73-16, К73-17, К42У-2, МБГП.
Заменить транзистор КТ361А на КТ361Б — КТ361Йо, КТ3107Л, КТ502В, КТ502Г, КТ501Ж – КТ50ИК, а КТ315Л – на КТ315Б+КТ315Д КТ312Б, КТ3102Л, КТ503В+КТ503Г, П307. Вместо КД105Б подходят диоды КД105В, КД105Г или Д226 с любым буквенным индексом.
Переменный резистор R1- СП-1, СПЗ-30а или СПО-1.
Амперметр РА1 – любой постоянного тока со шкалой 10 А. Его можно изготовить самостоятельно из любого миллиамперметра, подобрав шунт по эталонному амперметру. Предохранитель
F1- плавкий, но удобно использовать сетевой автомат на 10 А или автомобильный биметаллический на такой же ток.
Диоды VD1+VP4 могут быть любые на прямой ток 10 А и обратное напряжение не менее 50 В (серии Д242, Д243, Д245, КД203, КД210, КД213).
Выпрямительные диоды и тиристор размещены на теплоотводах, каждый полезной площадью около 100 см*. Для улучшения теплового контакта устройств с радиаторами лучше использовать теплопроводящие пасты.
Вместо тиристора КУ202В подходят КУ202Г – КУ202Э; На практике проверено, что устройство нормально работает с более мощными тиристорами Т-160, Т-250.
Следует отметить возможность использования железной стенки корпуса непосредственно в качестве теплоотвода тиристора. Тогда, правда, будет отрицательный вывод устройства на корпус, что вообще нежелательно из-за угрозы непреднамеренного замыкания выходного плюсового провода на корпус. Если усилить тиристор через слюдяную прокладку, угрозы короткого замыкания не будет, но ухудшится теплоотдача от него.
В устройстве может быть использован готовый сетевой понижающий трансформатор необходимой мощности с напряжением вторичной обмотки от 18 до 22 В.
Если трансформатор имеет напряжение на вторичной обмотке более 18 В, резистор R5 следует заменить другим, наибольшего сопротивления (например, при 24*26 В сопротивление резистора увеличить до 200 Ом). ).
В случае, когда вторичная обмотка трансформатора имеет отвод от середины, или имеется две одинаковые обмотки и напряжение каждой находится в указанных пределах, то выпрямитель лучше сделать по обычному двухполупериодному схема на 2-х диодах.
При напряжении вторичной обмотки 28*36 В можно полностью отказаться от выпрямителя – его роль одновременно будет выполнять тиристор VS1 (выпрямление – однополупериодное). Для этого варианта блока питания нужно между резистором R5 и плюсовым проводом (катод к резистору R5) подключить разделительный диод КД105Б или Д226 с любым буквенным индексом. Выбор тиристора в такой схеме станет ограниченным – подходят только те, которые допускают работу под обратным напряжением (например, КУ202Э).
Для описываемого устройства подойдет унифицированный трансформатор ТН-61. 3 его вторичные обмотки должны быть соединены последовательно, при этом они способны отдавать ток до 8 А.
Все части устройства, кроме трансформатора Т1, диодов VD1+VD4 выпрямителя, переменного резистора R1, предохранителя FU1 и тиристора ВС1, установленный на печатной плате из фольгированного стеклотекстолита толщиной 1,5 мм.
Чертеж платы опубликован в журнале «Радио» №11 за 2001 г.

В. ВОЕВОДА, с. Константиновка, Амурская область
В настоящее время рынок предлагает автомобилисту самые разнообразные зарядные устройства ~ автоматические и полуавтоматические, в том числе и простые, но стоимость их очень высока. Однако если владелец автомобиля знаком с основами электроники, ему вполне под силу взяться за самостоятельное изготовление несложного зарядного устройства.

Предлагаю вниманию читателей простое устройство с электронным управлением зарядным током, выполненное на базе тринисторного фазоимпульсного регулятора мощности. Он позволяет заряжать автомобильные аккумуляторы током от 0 до 10 А, а также может служить регулируемым источником питания для мощного низковольтного паяльника, вулканизатора, переносной лампы.
Устройство работоспособно при температуре окружающего воздуха от -35 до +35 °С. Не содержит дефицитных деталей; при заведомо хороших элементах не требует настройки. Для него может быть использован готовый сетевой понижающий трансформатор необходимой мощности с напряжением вторичной обмотки от 18 до 22 В. Подойдет и трансформатор с обмотками без выводов. Зарядный ток по форме близок к импульсному, что, по мнению некоторых радиолюбителей, помогает продлить срок службы батареи.
В дальнейшем зарядное устройство может быть дополнено различными блоками автоматики (отключение по окончании заряда, поддержание нормального напряжения аккумулятора при длительном хранении, сигнализация правильной полярности подключения аккумулятора, защита от замыканий на выходе и т.д.) .

Недостатком устройства являются колебания зарядного тока при нестабильном напряжении сети электроосвещения. Как и все подобные тринисторные фазорегуляторы, устройство создает помехи радиоприему. Для борьбы с ними следует предусмотреть сетевой LC-фильтр, аналогичный тому, что используется в импульсных сетевых блоках питания.
Схема устройства показана на рис. 1. Это традиционный тринисторный регулятор мощности с импульсно-фазовым управлением, запитанный от обмотки II понижающего трансформатора Т1 через диодный мост VD1-VD4. Тринисторный блок управления выполнен на аналоге однопереходного транзистора VT1VT2. Время, в течение которого конденсатор С2 заряжается до переключения однопереходного транзистора, можно регулировать переменным резистором R1. При крайнем правом положении его двигателя по схеме зарядный ток будет максимальным, и наоборот.
Диод VD5 защищает цепь управления тринистора от обратного напряжения, возникающего при включении тринистора VS1.
Все части устройства, кроме трансформатора Т1, выпрямительных диодов VD1 -VD4, переменного резистора R1, предохранителя FU1 и тринистора VS1, смонтированы на печатной плате из фольгированного стеклотекстолита толщиной 1,5 мм. Чертеж платы показан на рис. 2.
Конденсатор С2-К73-11, емкостью от 0,47 до 1 мкФ, или К73-16, К73-17, К42У-2, МБГП. Диоды VD1-VD4 могут быть любыми на прямой ток 10 А и обратное напряжение не менее 50 В (серии Д242, Д243, Д245, КД203, КД210, КД213). Вместо тринистора КУ202В подойдут КУ202Г-КУ202Е; На практике проверено, что прибор нормально работает с более мощными тринисторами Т-160, Т-250.
Транзистор КТ361А заменим на КТ361Б-КТ361Е, КТ3107А, КТ502В, КТ502Г, КТ501Ж-КТ501К, а КТ315А – на КТ315Б-КТ315Д, КТ312Б, КТ3102А, КТ503В-КТ503Г, П307. Вместо КД105Б подходят диоды КД105В, КД105Г или Д226 с любым буквенным индексом.
Резистор переменный R1 – СП-1, СПЗ-З0а или СПО-1. Амперметр РА1 – любой постоянного тока со шкалой 10А. Его можно изготовить самостоятельно из любого миллиамперметра, подобрав шунт по эталонному амперметру.
Предохранитель FU1 плавкий, но также удобно использовать сетевой автомат на 10А или биметаллический автомобильный предохранитель на тот же ток.
Зарядное устройство монтируется в прочный металлический или пластиковый корпус подходящих размеров. Диоды выпрямителя и тринистор смонтированы на теплоотводах, каждый полезной площадью около 100 см2. Для улучшения теплового контакта устройств с радиаторами желательно использовать теплопроводящие пасты.
Следует отметить, что допускается использование металлической стенки корпуса непосредственно в качестве теплоотвода для тринистора. Тогда, правда, будет отрицательный вывод устройства на корпус, что вообще нежелательно из-за опасности случайных замыканий вывода плюсового провода на корпус. Если монтировать тринистор через слюдяную прокладку, опасности короткого замыкания не будет, но ухудшится теплоотдача от него.
При наличии у трансформатора напряжения на вторичной обмотке более 18 В резистор R5 следует заменить другим, с большим сопротивлением (при 24…26 В до 200 Ом). В случае, когда вторичная обмотка трансформатора имеет отвод от середины, или имеются две одинаковые обмотки и напряжение каждой находится в заданных пределах, то выпрямитель лучше сделать по типовому двухполупериодному. волновая схема с двумя диодами.
При напряжении вторичной обмотки 28…36 В можно полностью отказаться от выпрямителя – его роль одновременно будет выполнять тринистор VS1 (выпрямление однополупериодное). Для такого варианта питания необходимо включить разделительный диод КД105Б или Д226 с любым буквенным индексом (катод к плате) между выводом 2 платы и плюсовым проводом. Кроме того, здесь ограничен выбор тринистора – подходят только те, которые допускают работу под обратным напряжением (например, КУ202Э).
От редактора. Для описываемого устройства подойдет унифицированный трансформатор ТН-61. Три его вторичные обмотки должны быть соединены последовательно согласно ; они способны отдавать ток до 8 А.
Радио 2001 №11

Немного отсебятины:
1. Трансформатор ТС-250-2П от лампового телевизора, убрать все вторичные обмотки. Намотайте 40 витков двумя проводами ПЭВ-1,2мм (примерно 25-27В).
2. Диодный мост от КД213. Транзисторы можно использовать КТ814 и КТ815. Тиристор КУ202Н. R5-180 Ом. Вместо С1 использовать сетевой фильтр от компьютерного блока питания или ИБП-а, С2 – 0,5 мкФх250В
3. Можно дополнить защитой от короткого замыкания. R1 должен быть удален. На размыкающие контакты можно повесить светодиод, он будет загораться в случае короткого замыкания. Если использовать эту схему, то аккумулятор должен быть заряжен, хотя бы на 70%, иначе реле не сработает и зарядка не начнется. Для разряженных аккумуляторов эта защита не сработает, либо необходимо закоротить контакты К1. 1.

4. …и защита от обратной полярности

Для автомобильных зарядных устройств необходимо подобрать реле на номинальное напряжение 12 В с допустимым током через контакты не менее 20 А. Этим условиям отвечает реле РЭН-34 ХП4.500.030-01 , контакты которого должны быть соединены параллельно.

6. Предохранитель можно изготовить на базе:

7. Индикатор – вольтметр простейший

З.Я. Память простая, делается за 3-4 дня не спеша после работы, запчасти б/у не дефицитные, в целом я доволен. Написано.

Добавить статью в закладки
Аналогичный контент

АВТОМОБИЛЬНОЕ ЗАРЯДНОЕ УСТРОЙСТВО

Тема зарядных устройств для автомобильных аккумуляторов очень популярна, поэтому предлагаем вашему вниманию еще одну проверенную и хорошо себя зарекомендовавшую схему зарядки. Трансформатор в этом устройстве был использован заводского изготовления, на 36 вольт, в цепях управления. На его вторичной обмотке две обмотки по 18 вольт, соединенные в средней точке. Диоды на ток 30 А, полученные от генератора автомобиля (те, что были под рукой), устанавливаются на общий радиатор с тиристором.

Сам тиристор изолирован от корпуса радиатора слюдяной прокладкой, а радиатор в свою очередь изолирован от корпуса. Он оказался простым и компактным, и даже при максимальной нагрузке температура радиатора не поднималась выше 40-45 градусов.

Пробовали разные тиристоры, всю серию КУ202, но в итоге поставил Т25-ххх, надпись плохо видна, но точно знаю, что это тиристор на ток 25 А.
Управление собрано на отдельной плате, Амперметр использовался для переменного тока, с общим отклонением 5 А, поэтому включен перед диодами.

Естественно, в это автомобильное ЗУ постоянного тока можно поставить стрелочный индикатор, причем не обязательно амперметр, а даже вольтметр – с шунтом от низкоомного резистора.

Пределы регулировки зарядного тока 0,7-5 А, при слишком малом токе может нарушиться генерация (все тонкости настройки схем генератора и подбора тиристора) – это кому как хочется зарядный ток с нуля.

На передней панели корпуса расположены выключатель питания, регулятор зарядного тока и амперметр для контроля процесса заряда аккумулятора. Сзади на текстолитовой полосе установлены клеммы для подключения аккумулятора. Вся коробка окрашена в черный цвет.

При нормальных условиях эксплуатации электрическая система автомобиля является автономной. Речь идет об электроснабжении – связка из генератора, регулятора напряжения и аккумулятора, работает синхронно и обеспечивает бесперебойное питание всех систем.

Это в теории. На практике автовладельцы вносят поправки в эту упорядоченную систему. Или оборудование отказывается работать в соответствии с заданными параметрами.

Например:

  1. Эксплуатация батареи с истекшим сроком службы. Аккумулятор не держит заряд
  2. Нерегулярное перемещение. Длительный простой автомобиля (особенно в период «зимней спячки») приводит к саморазряду аккумулятора
  3. Автомобиль используется в режиме коротких поездок, с частыми глушениями и запуском двигателя. Батарея просто не может быть перезаряжена.
  4. Подключение дополнительного оборудования увеличивает нагрузку на аккумулятор. Часто приводит к повышенному току саморазряда при выключенном двигателе
  5. Крайне низкая температура ускоряет саморазряд
  6. Неисправная топливная система приводит к повышенной нагрузке: машина сразу не заводится, приходится долго крутить стартером
  7. Неисправный генератор или регулятор напряжения не позволяет аккумулятору нормально заряжаться. К этой проблеме относятся перетертые силовые провода и плохой контакт в цепи заряда.
  8. И, наконец, вы забыли выключить фары, габариты или музыку в машине. Чтобы полностью разрядить аккумулятор за ночь в гараже, иногда достаточно неплотно закрыть дверь. Внутреннее освещение потребляет много энергии.

Любая из нижеперечисленных причин вызывает неприятную ситуацию: надо ехать, а аккумулятор не может провернуть стартер. Проблема решается внешней подзарядкой: то есть зарядным устройством.

Во вкладке четыре проверенные и надежные схемы зарядных устройств для автомобиля, от самых простых до самых сложных. Выбирайте любой и он будет работать.

Схема простого зарядного устройства на 12 В.

Зарядное устройство с регулируемым зарядным током.

Регулировка от 0 до 10А осуществляется изменением задержки открытия тринистора.

Схема зарядного устройства с самоотключением после зарядки.

Для зарядки аккумуляторов емкостью 45 ампер.

Схема умного зарядного устройства, которое предупредит о неправильном подключении.

Его довольно легко собрать своими руками. Пример зарядного устройства, сделанного от источника бесперебойного питания.

Зарядное устройство на один тиристор для автомобиля.

Простое тиристорное зарядное устройство. Схема, описание

Соблюдение режима работы аккумуляторов, и в частности режима зарядки, гарантирует их безотказную работу в течение всего срока службы. Аккумуляторы заряжаются током, значение которого можно определить по формуле

, где I – средний зарядный ток, А., а Q – паспортная электрическая емкость аккумулятора, Ач.

Классическое зарядное устройство для автомобильных аккумуляторов состоит из понижающего трансформатора, выпрямителя и регулятора зарядного тока. В качестве регуляторов тока (см. рис. 1) и транзисторных стабилизаторов тока применяют проволочные реостаты.

В обоих случаях на этих элементах выделяется значительная тепловая мощность, что снижает КПД зарядного устройства и увеличивает вероятность его выхода из строя.

Для регулировки зарядного тока можно использовать накопитель конденсаторов, которые включаются последовательно с первичной (сетевой) обмоткой трансформатора и выполняют роль реактивных сопротивлений, гасящих избыточное сетевое напряжение. Упрощенный вариант такого устройства показан на рис. 2.


В этой схеме тепловая (активная) мощность выделяется только на диодах VD1-VD4 выпрямительного моста и трансформатора, поэтому нагрев устройство ничтожно мало.

Недостатком на рис. 2 является необходимость обеспечения напряжения на вторичной обмотке трансформатора в полтора раза превышающего Номинальное напряжение нагрузки (~18÷20В).

Схема зарядного устройства, обеспечивающего зарядку 12-вольтовых аккумуляторов током до 15 А, при этом зарядный ток может изменяться от 1 до 15 А с шагом 1 А, показана на рис. 3.


Возможно автоматическое отключение устройства при полной зарядке аккумулятора. Не боится кратковременных замыканий в цепи нагрузки и обрывов в ней.

Переключателями Q1 – Q4 можно подключать различные комбинации конденсаторов и тем самым регулировать зарядный ток.

Переменный резистор R4 задает порог К2, который должен срабатывать при равенстве напряжения на клеммах аккумулятора напряжению полностью заряженного аккумулятора.

На рис. 4 показано еще одно зарядное устройство, в котором зарядный ток плавно регулируется от нуля до максимального значения.


Изменение тока в нагрузке достигается регулировкой угла раскрытия тринистора VS1. Блок управления выполнен на однопереходном транзисторе VT1. Величина этого тока определяется положением ползунка переменного резистора R5. Максимальный ток заряда аккумулятора 10А, устанавливается амперметром. Устройство снабжено со стороны сети и нагрузки предохранителями F1 и F2.

Вариант печатной платы зарядного устройства (см. рис. 4) размером 60×75 мм показан на следующем рисунке:


На схеме рис. 4 вторичная обмотка трансформатора должна быть рассчитана на ток, в три раза превышающий зарядный ток, и соответственно мощность трансформатора также должна быть в три раза больше мощности, потребляемой аккумулятором.

Это обстоятельство является существенным недостатком зарядных устройств с тринисторным регулятором тока (тиристором).

Примечание:

Диоды выпрямительного моста VD1-VD4 и тиристор VS1 необходимо установить на радиаторы.

Значительно снизить потери мощности в тринисторах, а значит и повысить КПД зарядного устройства, можно, перенеся управляющий элемент из цепи вторичной обмотки трансформатора в цепь первичной обмотки. такое устройство показано на рис. 5.


На схеме рис. 5 блок управления аналогичен использованному в предыдущем варианте устройства. Тринистор VS1 включен в диагональ выпрямительного моста VD1 – VD4. Так как ток первичной обмотки трансформатора примерно в 10 раз меньше тока заряда, то на диодах VD1-VD4 и тринистор VS1 выделяется относительно небольшая тепловая мощность и они не требуют установки на радиаторы. Кроме того, использование тринистора в первичной цепи трансформатора позволило несколько улучшить форму кривой зарядного тока и уменьшить значение коэффициента формы кривой тока (что также приводит к увеличению КПД зарядного устройства). Недостатком этого зарядного устройства является гальваническая связь с сетью элементов блока управления, что необходимо учитывать при разработке конструкции (например, использовать переменный резистор с пластиковой осью).

Вариант печатной платы зарядного устройства по рис. 5 размером 60×75 мм показан на рисунке ниже:


радиаторы.

В зарядном устройстве на рисунке 5 диодный мост VD1-VD4 типа КЦ402 или КЦ405 с буквами А, Б, С. Стабилитрон VD3 типа КС518, КС522, КС524 или составленный из двух одинаковых стабилитронов диоды с общим напряжением стабилизации 16÷24 вольта (КС482, Д808, КС510 и др.). Транзистор VT1 однопереходный, типа КТ117А,Б,С,Г. Диодный мост VD5-VD8 составлен из диодов, с рабочим ток не менее 10 ампер (Д242÷Д247 и др.). Диоды устанавливаются на радиаторы площадью не менее 200 кв.см, а радиаторы будут сильно греться, можно установить вентилятор на обдув в корпус ЗУ.

Рано или поздно у каждого автолюбителя возникает потребность в зарядном устройстве. С приходом морозов я тоже об этом задумался. Аккумуляторы были старые, стали плохо держать заряд, а брать зарядные у друзей надоело. Покатался по городу, посмотрел, что предлагают из неавтомата с возможностью регулировки тока зарядки до 10А. Посмотрел, обалдел от цен и решил, как обычно, сам поколдовать над этим аппаратом.

Для реализации выбрал схему тиристорного зарядного устройства. Простой, надежный, проверенный кучей людей. Уверен, что устройства, собранные по этой схеме, уже были в этом сообществе.

Вот моя версия.
На роль корпуса и силового трансформатора друг, работающий сисадмином, подогнал морально устаревший источник бесперебойного питания от компьютера на 24-вольтовых аккумуляторах. В качестве выключателя и перенапряжения установил автоматический выключатель на 6А

Трансформатор остался без переделок, на штатном месте. Тиристор разместил на радиаторе, который через изолирующие прокладки прикрутил к корпусу

Плату управления тиристором я сделал из фольгированного бакелита, припаял детали и прикрутил на штатные бобышки, на которых раньше была плата бесперебойного питания. Встал как родной

В качестве выпрямителя использовалась диодная сборка KBPC5010. Выбран за компактность и простоту установки при более чем подходящих характеристиках. Крепится прямо на корпус, через термопасту.
Амперметр и переменный резистор встроены в переднюю пластиковую крышку

В передней крышке было 5 светодиодов. Я не стал их выбрасывать и решил включить в цепочку. Средний вывод трансформатора я использовал для питания, то есть питаю их от источника переменного напряжения. Для защиты их от обратного тока один из светодиодов был подключен параллельно остальным, но с обратной полярностью. Короче примерно так:

Фото из сети

В качестве проводов к клеммам использовал кабель КГ 2х1,5. Два таких кабеля ушли заподлицо в отверстие от бесперебойника

Клеммы я использовал самые обычные, латунные. Полевые испытания показали, что тиристор и диодный мост почти не греются, по ощущениям градусов 42-45 максимум. Поэтому сегодня все наконец было собрано, подключено и отправлено в полноценную эксплуатацию.

Итог:
Общая стоимость изготовления этого устройства около 900-970 руб. В эту цену входит покупка комплектующих (некоторых больше, чем требуется) и расходников, которые я всегда беру с запасом. Реальная стоимость в районе 480-520 рублей. Для сравнения, продаваемые устройства с аналогичными характеристиками и возможностями в нашем городе стоят от 1800 рублей. и выше. Так что экономия вышла неплохой, я думаю. Кроме того, ощущение, когда что-то, сделанное своими руками, начинает работать, бесценно.

Устройство с электронным управлением зарядным током выполнено на базе тиристорного фазоимпульсного регулятора мощности. Не содержит дефицитных деталей; при заведомо хороших элементах не требует настройки.

Зарядное устройство позволяет заряжать автомобильные аккумуляторы силой тока от 0 до 10 А, а также может служить регулируемым источником питания для мощного низковольтного паяльника, вулканизатора, переносной лампы. Зарядный ток имеет форму, близкую к импульсной, что, как полагают, продлевает срок службы батареи. Прибор работоспособен при температуре окружающей среды от – 35 °С до + 35 °С.

Схема устройства представлена ​​на рис. 2.60.

Зарядное устройство – тиристорный регулятор мощности с фазоимпульсным управлением, питаемый от обмотки II понижающего трансформатора Т1 через диод moctVDI+VD4.

Блок управления тиристором выполнен на аналоге однопереходного транзистора VT1, VT2 Время, в течение которого конденсатор С2 заряжается до включения однопереходного транзистора, можно регулировать переменным резистором R1. При крайнем правом положении его двигателя по схеме зарядный ток будет максимальным, и наоборот.

Диод VD5 защищает цепь управления тиристором VS1 от обратного напряжения, возникающего при включении тиристора.


В дальнейшем зарядное устройство может быть дополнено различными блоками автоматики (отключение по окончании заряда, поддержание нормального напряжения аккумулятора при длительном хранении, сигнализация о правильной полярности подключения аккумулятора, защита от короткого замыкания на выходе , так далее. ).

К недостаткам устройства относятся колебания зарядного тока при нестабильном напряжении сети электроосвещения.

Как и все аналогичные тиристорные фазоимпульсные регуляторы, устройство создает помехи радиоприему. Для борьбы с ними следует предусмотреть сетевой LC-фильтр, аналогичный тому, что используется в импульсных сетевых блоках питания.

Конденсатор С2 – К73-11, емкостью от 0,47 до 1 мкФ, или. К73-16, К73-17, К42У-2, МБГП.

We will replace the KT361A transistor with KT361B – KT361Yo, KT3107L, KT502V, KT502G, KT501Zh – KT50IK, and KT315L – with KT315B + KT315D KT312B, KT3102L, KT503V + KT503G, P307 Diode or KD105B instead of KD105B D226 with any letter index .

Резистор переменный R1 – СП-1, СПЗ-30а или СПО-1.

Амперметр РА1 – любой постоянного тока со шкалой 10 А. Его можно изготовить самостоятельно из любого миллиамперметра, подобрав шунт по эталонному амперметру.

Предохранитель F1 плавкий, но также удобно использовать автоматический выключатель на 10 А или автомобильный биметаллический на тот же ток.

Диоды VD1+VP4 могут быть любые на прямой ток 10 А и обратное напряжение не менее 50 В (серии Д242, Д243, Д245, КД203, КД210, КД213).

Диоды выпрямителя и тиристор смонтированы на теплоотводах, каждый с полезной площадью около 100 см2. Для улучшения теплового контакта устройств с радиаторами желательно использовать теплопроводящие пасты.

вместо тиристора. КУ202В подходят КУ202Г – КУ202Е; На практике проверено, что прибор нормально работает с более мощными тиристорами Т-160, Т-250.

Следует отметить, что допускается использование металлической стенки корпуса непосредственно в качестве теплоотвода тиристора. Тогда, правда, будет отрицательный вывод устройства на корпус, что вообще нежелательно из-за опасности случайных замыканий вывода плюсового провода на корпус. Если крепить тиристор через слюдяную прокладку, опасности короткого замыкания не будет, но ухудшится теплоотдача от него.

В устройстве может быть использован готовый сетевой понижающий трансформатор необходимой мощности с напряжением вторичной обмотки от 18 до 22 В.

Если трансформатор имеет напряжение на вторичной обмотке более 18 В, резистор R5 следует заменить другим, с большим сопротивлением (например, при 24…26 В сопротивление резистора должно быть увеличено до 200 Ом).

В случае, когда вторичная обмотка трансформатора имеет отвод от середины, или имеются две одинаковые обмотки и напряжение каждой находится в указанных пределах, то выпрямитель лучше сделать по типовому двух- диодная двухполупериодная схема.

При напряжении вторичной обмотки 28…36 В можно полностью отказаться от выпрямителя – его роль одновременно будет выполнять тиристор VS1 (выпрямление однополупериодное). Для этого варианта блока питания необходимо подключить разделительный диод КД105Б или Д226 с любым буквенным индексом (катод к резистору R5) между резистором R5 и плюсовым проводом. Выбор тиристора в такой схеме будет ограничен – подойдут только те, которые допускают работу под обратным напряжением (например, КУ202Э).

:

Обычно подзарядка аккумуляторной батареи в автомобиле происходит при работающем генераторе. Однако если автомобиль простаивает в течение длительного времени, в холодную погоду или в случае неисправности, аккумуляторная батарея может разрядиться до такой степени, что она не сможет обеспечить ток, необходимый для запуска двигателя. Здесь на помощь приходит автомобильное зарядное устройство. Однако стоимость зарядного устройства сильно бьет по карману, и поэтому я решил собрать зарядное устройство самостоятельно. Он позволяет заряжать автомобильные аккумуляторы током от 0 до 10А, а также может служить регулируемым источником питания для мощного низковольтного паяльника, вулканизатора, переносной лампы, пенорезака, автомобильного колесного насоса-компрессора. Устройство не содержит дефицитных деталей и при исправности элементов не требует наладки. Для этой схемы был использован сетевой понижающий трансформатор ТС270-1 (выдранный из старого лампового телевизора) с напряжением вторичной обмотки 17В. Никаких изменений не произойдет с напряжением на вторичной обмотке от 17 до 22В. Корпус использован от блока управления станцией катодной защиты газопровода КСС-600 (охлаждение в корпусе естественное). В это зарядное устройство можно при необходимости установить схему для зарядки малогабаритных аккумуляторов (типа Д-0,55С и др.). При этом контроль зарядного тока осуществляется установленным миллиамперметром.
Принципиальная схема устройства представлена ​​на фото ниже.

Принципиальная схема устройства

Представляет собой традиционный тринисторный регулятор мощности с импульсно-фазовым управлением, питаемый от обмотки II понижающего трансформатора Т1 через диодный мост VD1-4. Тринисторный блок управления выполнен на аналоге однопереходного транзистора VT1, VT2. Время, в течение которого конденсатор С1 заряжается перед переключением, можно регулировать переменным резистором R1. При крайнем правом положении его двигателя по схеме зарядный ток будет максимальным, и наоборот. Диод VD5 защищает цепь управления тринистора от обратного напряжения, возникающего при включении тринистора VS1. Печатная плата устройства и монтажная плата на фото ниже.


Печатная плата


Печатная плата

Если готовый, бывший в употреблении трансформатор имеет на вторичной обмотке более 17В, то резистор R5 следует заменить другим, более высоким сопротивлением (например, на 24. .. 26В до 200 Ом). В случае, когда вторичная обмотка имеет отвод от середины, либо имеются две одинаковые обмотки и напряжение каждой находится в заданных пределах, то выпрямитель лучше сделать по стандартной двухдиодной двухполупериодной схеме .
А при сборке выпрямителя точно по схеме к подойдут следующие детали:
С1 – К73-11, емкостью от 0,47 до 1 мкФ, а также К73-16, К42У-2, МБГП.
Диоды VD1 – VD4 могут быть любые на прямой ток 10А и обратное напряжение не менее 50В (это серии Д242, КД203, КД210, КД213).
Вместо тринистора Т10-25 подойдет КУ202В – КУ202Э; На практике проверено, что прибор нормально работает с более мощными тринисторами Т-160, Т-250 (В моем случае это Т10-25).
Транзистор КТ361А заменим на КТ361Б – КТ361Е, КТ3107, КТ502В, КТ502Г, КТ501Ж – КТ501К, а КТ315А – на КТ315Б – КТ315Д, КТ312Б, КТ3102А, КТ503В – КТ503Г, П307.
Вместо диода КД105Б подходят диоды КД105В, КД105 или Д226 с любым буквенным индексом.
Резистор переменный R1 – СП-1, СП3-30а или СПО-1.
Амперметр РА1 – любой постоянного тока со шкалой 10А, либо сделать самому из любого миллиамперметра, подобрав к нему шунт.
Вольтметр ПВ1 – любой постоянного тока со шкалой 16В.
Предохранитель FU1 – плавкий на 3А, FU2 – плавкий на 10А.
Диоды и тринистор необходимо установить на теплоотводы, каждый полезной площадью около 100 см². Для улучшения теплового контакта этих деталей с радиаторами желательно использовать теплопроводящие пасты.
Больше фото можно увидеть в моем блоге




Более современная конструкция несколько проще в изготовлении и настройке и содержит доступный силовой трансформатор с одной вторичной обмоткой, а регулировочные характеристики выше чем в предыдущей схеме.

Предлагаемое устройство имеет стабильную плавную регулировку действующего значения выходного тока в пределах 0,1…6А, что позволяет заряжать любые аккумуляторы, а не только автомобильные. При зарядке маломощных аккумуляторов целесообразно последовательно включать в цепь балластный резистор сопротивлением несколько Ом или дроссель, т.к. пиковое значение зарядного тока может быть достаточно большим из-за особенностей работы тиристорных регуляторов. Для снижения пикового значения зарядного тока в таких цепях обычно применяют силовые трансформаторы ограниченной мощности, не превышающей 80 – 100 Вт, и с плавной нагрузочной характеристикой, позволяющей обойтись без дополнительных балластных сопротивлений или дросселей. Особенностью предлагаемой схемы является необычное использование широко распространенного TL49.4 микросхемы (KIA494, К1114УЕ4). Задающий генератор микросхемы работает на низкой частоте и синхронизируется с полуволнами сетевого напряжения с помощью узла на оптроне U1 и транзисторе VT1, что позволило использовать микросхему TL494 для фазового регулирования выходного тока. Микросхема содержит два компаратора, один из которых используется для регулирования выходного тока, а второй — для ограничения выходного напряжения, что позволяет отключать зарядный ток при достижении аккумулятором напряжения полного заряда (для автомобильных аккумуляторов Umax = 14,8 В). На ОУ DA2 был собран узел шунтирующего усилителя напряжения для возможности регулирования зарядного тока. При использовании шунта R14 с другим сопротивлением потребуется подбор резистора R15. Сопротивление должно быть таким, чтобы при максимальном выходном токе не наблюдалось насыщения выходного каскада ОУ. Чем больше сопротивление R15, тем ниже минимальный выходной ток, но также уменьшается максимальный ток из-за насыщения ОУ. Резистор R10 ограничивает верхний предел выходного тока. Основная часть схемы собрана на печатной плате размером 85 х 30 мм (см. рисунок).

Конденсатор C7 припаивается непосредственно к печатным проводникам. Чертеж печатной платы в натуральную величину.

В качестве измерительного прибора использован микроамперметр с самодельной шкалой, показания которого калибруются резисторами R16 и R19. Можно использовать цифровой измеритель тока и напряжения, как показано на схеме цифрового зарядного устройства. Следует иметь в виду, что измерение выходного тока таким прибором осуществляется с большой погрешностью из-за его импульсного характера, но в большинстве случаев это не существенно. В схеме можно использовать любые доступные транзисторные оптопары, например, АОТ127, АОТ128. Операционный усилитель DA2 можно заменить практически любым доступным ОУ, а конденсатор С6 можно не использовать, если ОУ имеет внутреннюю частотную коррекцию. Транзистор VT1 можно заменить на КТ315 или любой маломощный. В качестве VT2 можно использовать транзисторы КТ814 В, Г; КТ817В, Г и другие. В качестве тиристора ВС1 любой доступный с подходящими техническими характеристиками, например отечественный КУ202, импортный 2Н6504…09, С122 (А1) и другие. Диодный мост VD7 можно собрать из любых доступных силовых диодов с подходящими характеристиками.

На втором рисунке показаны внешние соединения печатной платы. Настройка устройства сводится к подбору сопротивления R15 для конкретного шунта, в качестве которого могут быть использованы любые проволочные резисторы сопротивлением 0,02…0,2 Ом, мощности которых достаточно для длительного протекания тока до 6 А. y специальный измерительный инструмент и шкала.

Формулы для связи плоской волны с наземной линией электропередачи с согласующими нагрузками. (Технический отчет)

Формулы для связи плоской волны с наземной линией электропередачи с согласующими нагрузками. (Технический отчет) | ОСТИ.GOV

перейти к основному содержанию

  • Полная запись
  • Другие родственные исследования

В этом отчете рассматривается связь плоской волны с линией передачи, состоящей из провода над проводящей землей. Сравнения сделаны для двух типов доступных моделей источников, наряду с обсуждением разложения линейных токов. Построены простые модели цепей для оконечных импедансов на концах линии, включая эффекты излучения. Результаты для линии передачи с этими нагрузками показывают хорошее совпадение с моделированием полной волны. Намеренно оставлено пустым

Авторов:
Уорн, Ларри К.; Кампионе, Сальваторе
Дата публикации:
Исследовательская организация:
Национальная лаборатория Сандия. (SNL-NM), Альбукерке, Нью-Мексико (США)
Спонсорская организация:
Национальная администрация по ядерной безопасности Министерства сельского хозяйства США (NNSA)
Идентификатор ОСТИ:
1464885
Номер(а) отчета:
ПЕСОК2018-8736
666981
Номер контракта с Министерством энергетики:
АК04-94АЛ85000
Тип ресурса:
Технический отчет
Страна публикации:
США
Язык:
Английский

Форматы цитирования

  • MLA
  • АПА
  • Чикаго
  • БибТекс

Уорн, Ларри К. , и Кампионе, Сальваторе. Формулы для связи плоской волны с линией электропередачи над землей с согласующими нагрузками. . США: Н. П., 2018. Веб. дои: 10.2172/1464885.

Копировать в буфер обмена

Уорн, Ларри К. и Кампионе, Сальваторе. Формулы для связи плоской волны с линией электропередачи над землей с согласующими нагрузками. . Соединенные Штаты. https://doi.org/10.2172/1464885

Копировать в буфер обмена

Уорн, Ларри К., и Кампионе, Сальваторе. 2018. «Формулы для связи плоской волны с линией электропередачи над землей с согласующими нагрузками». Соединенные Штаты. https://doi.org/10.2172/1464885. https://www.osti.gov/servlets/purl/1464885.

Копировать в буфер обмена

@статья{osti_1464885,
title = {Формулы для связи плоской волны с линией электропередачи над землей с согласующими нагрузками. },
автор = {Уорн, Ларри К. и Кампионе, Сальваторе},
abstractNote = {В этом отчете рассматривается связь плоской волны с линией передачи, состоящей из провода над проводящей землей. Сравнения сделаны для двух типов доступных моделей источников, наряду с обсуждением разложения линейных токов. Построены простые модели цепей для оконечных импедансов на концах линии, включая эффекты излучения. Результаты для линии передачи с этими нагрузками показывают хорошее совпадение с моделированием полной волны. Намеренно оставлено пустым},
дои = {10.2172/1464885},
URL-адрес = {https://www.osti.gov/biblio/1464885}, журнал = {},
номер =,
объем = ,
место = {США},
год = {2018},
месяц = ​​{8}
}

Копировать в буфер обмена


Посмотреть технический отчет (9,47 МБ)

https://doi.org/10.2172/1464885


Экспорт метаданных

Сохранить в моей библиотеке

Вы должны войти в систему или создать учетную запись, чтобы сохранять документы в своей библиотеке.

Аналогичных записей в сборниках OSTI.GOV:

  • Аналогичные записи

Аэропорт Огден Хинкли, США | КОГД

ИКАО КОГД
ИАТА ОГД
Город Огден
Страна Соединенные Штаты
Тип Аэропорт среднего размера
Часовой пояс Денвер (-6 ч)
Координаты 41. 1959, -112.012
Местное время 15 сентября 2022 г. 1:42
Взлетно-посадочная полоса
  • 21 марта

    (045°/225°)

  • 16/34

    (179°/359°)

Смена

Аэропорт Огден Хинкли — это аэропорт среднего размера в Огдене, США. Аэропорт имеет 2 взлетно-посадочные полосы: 3/21 и 16/34. Обозначение ИКАО для этого поля — KOGD, а его код IATA — OGD. Рядом находятся другие аэродромы: база ВВС Хилл, Пейн-Филд, аэропорт округа Морган, аэропорт Флайинг-Р и аэропорт Скайпарк.

Аэропорт Огден Хинкли публикует сводку METAR.

Аэропорт Огден Хинкли находится в часовом поясе America/Denver. Разница с UTC составляет -6 часов. Сегодня солнце встает в 7:08 и садится в 19:37. Это относится к аэропорту Огден Хинкли, универсальный период светового дня может отличаться. Разница между местным временем и UTC составляет -6 часов. Сейчас идет переход на летнее время.

Зайдите на Vliegles.nl, чтобы найти уроки пилотирования, прыжки с парашютом и другие впечатления от полетов. Просмотрите страницу, чтобы узнать обо всех доступных мероприятиях рядом с аэропортом Огден Хинкли. Вы также можете использовать функцию поиска, чтобы найти конкретные уроки полета, прыжки с парашютом или другие полеты рядом с вами.

У нас нет информации о компаниях в этом аэропорту.
Ваша летная школа здесь

Добавьте свою летную школу, клуб или зону сброса бесплатно.

Добавить компанию Все компании

Ближайшие аэропорты

ИКАО Имя Расстояние Тип Город Страна
ХИФ База ВВС Хилл 5 миль Аэропорт среднего размера Огден США
УТ40 Пейн Филд 9 миль Закрыто Клирфилд США
К42У Аэропорт округа Морган 13 миль Малый аэропорт Южный Вебер США
11УТ Полет R Аэропорт 16 миль Малый аэропорт Зеленый горный массив США
КБТФ Аэропорт Скайпарк 23 мили Малый аэропорт Солт-Лейк- США
КБМК Региональный аэропорт Бригам-Сити 25 миль Малый аэропорт Бригам Сити США
УС-0626 Взлетно-посадочная полоса Муссельмана 25 миль Малый аэропорт Хайрам США
УТ90 Ранчо КАВОК Аэропорт 27 миль Малый аэропорт Бригам Сити США
КСЛЦ Международный аэропорт Солт-Лейк-Сити 28 миль Большой аэропорт Солт-Лейк- США
2УТ3 Аэропорт Форт-Ранч 36 миль Малый аэропорт Бригам Сити США

Пожертвовать

Вы поможете нам поддерживать работу Metar-Taf. com?
Ваш вклад помогает дальнейшему развитию сайта и оплате расходов.

Нет больше рекламы

Вы жертвуете 5 долларов или больше? Тогда мы больше никогда не будем показывать вам рекламу в знак нашей вечной благодарности!
Войдите, прежде чем пожертвовать

HP Elite 8200 CMT: EVGA GeForce GTX 750 Ti 2 ГБ на HP Elite 8200 CMT

  • новая графика EVGA Geforce gtx 750 ti не работает на павильоне HP H8-1114

    Привет

    Я только что купил новый EVGA Geforce GTX 750 ti SuperClocked для своего павильона HP H8-1114, и когда я заменил старый графический процессор GT 520 на новый, но он не работает, и зависание экрана с синим экраном HP и несколько звуковых сигналов раз.

    Я обнаружил ту же проблему, и она решена здесь:

    http://h40434.www3.HP.com/T5/desktop-hardware/new-graphic-card-GeForce-GTX-750-TI-failing-on-HP-PAVI…

    Точно такая же проблема, что и у меня, что мой настольный компьютер HP старше одного года, поэтому вопрос, если я сделаю то же самое, что ему предложили, будет решено? Если это не так, не могли бы вы решить проблему для меня. Потому что я считаю, что с аппаратным обеспечением моего ПК проблем нет, и он должен работать нормально.

    С уважением и благодарностью

    -Кен

    Привет Кен,

    Посмотрите на переключатель сзади видеокарты. См. изображение ниже.

    Вы должны были получить в коробке листовку с описанием использования переключателя (устаревший режим или UEFI). Если на вашем ПК используется HP BIOS версии 8, отключите безопасную загрузку, если она установлена. Если ваш ПК не на уровне BIOS версии 8, то переключатель должен быть в положении унаследовано. В брошюре должно быть описано использование переключателя.

  • Будет ли настольный ПК HPE h8-1214 работать с EVGA — графическая карта GeForce GTX 750 Superclocked?

    Привет, я новичок. Дело в том, что я только что купил видеокарту EVGA – GeForce GTX Superclocked 750, но до сих пор не получил.

    Вот ссылка: http://www.bestbuy.com/site/evga-geforce-gtx-750-superclocked-graphic-card/5114487. p?id=121

    2279…

    Я видел несколько вопросов о том, что HP Desktop не может работать с 7xx GTX (не удается загрузить биос или что-то в этом роде).

    Вы, ребята, могли бы помочь мне проверить, кто будет работать в моем офисе с тем, что я купил, нормально или нет?

    Большое спасибо

    Подтвердите, что h8-1214 не совместим с EVGA – видеокарта GeForce GTX 750 Superclocked! Пробовал ставить и проблема в биосе не 8 версия Мари-Алиса

  • 2GB GDDR EVGA GeForce GTX 750 Ti FTW? Я могу сделать лучше за $150?

    У меня Geforce GTX 460 старая, но надежная. Красивая открытка, которая хранила меня четыре года. Но это не сильно повредило изображениям DSLR и высокой частоте дискретизации QT 1080p. Мне не нравится снижать разрешение до 1/2 или даже 1/4 при редактировании, так что… Может быть, мне нужно усиление.

    Я подключил EVGA NVIDIA GeForce GTX 580 3 ГБ менее чем за 95 долларов, но сегодня он прибыл через UPS в раздавленной коробке. Излишне говорить, что UPS требует возмещения продавцу.

    Итак, я посмотрел на 2 ГБ EVGA GeForce GTX 750 Ti FTW . 150 долларов на Амазоне. Похоже, у меня может быть несколько хороших ударов по шайбе и улучшение по сравнению с моим текущим GTX460, у которого всего 1 ГБ памяти GDDR5 256-бит. Он не находится в состоянии покоя и работает лучше, чем многие карты того времени, но я знаю, что могу добиться большего.

    Что вы думаете о переходе на GTX 750 Ti FTW в качестве паллиатива на следующие 6-8 месяцев? Уже какое-то время я исследовал карты и не уверен, учитывая выбор.

    Мы получили новый за 150 долларов, и мне нравится то, что мы называем гарантией, но я открыт для предложений.

    У меня есть ASUS Z97Pro Wifi USB3.1 МБ, четырехъядерный процессор Intel Core i7 – 4790K 4 ГГц и 16 ГБ памяти DDR3. Windows 7 pro 64 установлена ​​на новый Samsung 850 Pro SSD (мальчик быстрый).

    Огромный кейс Phanteks Enthoo белый Pro. Заранее спасибо!

    gtx 580 был бы примерно в 2 раза быстрее, чем gtx 460. ti 750 gtx находится где-то посередине по скорости. Если вы хотите купить новый, ищите ti 750 gtx около 130 долларов или gtx 960 около 200 долларов. 960 gtx по-прежнему быстрее, чем gtx 580. Если вы хотите попробовать купить новую подержанную, попробуйте найти gtx 570 или выше примерно за 100 долларов.

  • Эта видеокарта работает на моем настольном компьютере DELL inspiron 620? Видеокарта EVGA GeForce GTX 750 Ti 2 ГБ

    Вот ссылка на характеристики моего рабочего стола

    www.findlaptopdriver.com/Dell-Inspiron-620-specs

    www.CNET.com/…/specs

    Вот ссылка на видеокарту

    pcpartpicker.com/…/EVGA-Video-Card-02gp43751kr

    Я смогу использовать эту карту с моим источником питания для оригинального офиса или мне придется покупать этот блок питания?

    pcpartpicker.com/…/EVGA-Power-Supply-100w10430kr

    Финал вопроса, как эти покупки положительно повлияют на мой компьютер?

    йоджокидc

    Да, EVGA 02 G-P4-3751-KR G-SYNC поддерживает видеокарту GeForce GTX 750 Ti 2 ГБ 128-бит GDDR5 PCI Express 3. 0, которая должна нормально работать со стандартным блоком питания 300 Вт.

    http://www.EVGA.com/products/product.aspx?PN=02G-P4-3751-KR

    Бев.

  • HP Pavilion P6 — 2007 г. c: Nvidia (EVGA) GeForce GTX 750 Ti

    Я только что получил эту карту и установил ее при первом запуске, все, что я услышал, было серией звуковых сигналов, и единственное, что было показано, это выход из нажатия для экрана меню «Пуск», прежде чем он стал черным, у меня есть биос FRIEND 7.13, я внимательно посмотрел и Amazon сказал, что эта карта будет работать на основе источника питания и слота PCI, любая помощь будет оценена, и я действительно не хочу возвращать эту карту.

    GTotty, добро пожаловать на форум.

    750ti GTX требует UEFI на материнской плате вместо стандартного BIOS. HP не использовала UEFI до середины октября 2012 года. В UEFI нельзя обновить BIOS.

    Пожалуйста, нажмите на кнопку «Большой палец вверх» «+», если я помог вам, и нажмите «Принять как решение», если ваша проблема решена.

  • Inspiron 660, обновленная видеокарта&запятая; EVGA GeForce GTX с супертактовой частотой 750

    Привет! (A) У меня Dell Inspiron Intel Core i3-3240 3,4 ГГц 660. Мне было интересно, подойдет ли к моему процессору EVGA GeForce GTX 750 Superclocked 1 ГБ GDDR5. У меня есть симпатичный парень, разбирающийся в компьютерах, с которым я дружу, и он говорит, что все в порядке, но я хотел проверить, не является ли эта карта узким местом моего процессора. Кроме того, моя диета смогла бы справиться с такой картой, если бы она потребляла всего 300 Вт?

    Согласно этому:
    http://www.EVGA.com/products/product.aspx?PN=01G-P4-2753-KR

    Блока питания мощностью 300 Вт должно быть достаточно.

  • Могу ли я установить EVGA GeForce GTX 650 2 ГБ в свой HP Pavilion Elite 380 t

    В настоящее время у меня есть видеокарта ATI Radeon HD 5450, которая поставлялась с моим HP Pavilion Elite 380 t, когда я купил ее несколько лет назад. Сейчас я использую новые продукты Cloud Adobe Premiere Pro, After Effects, Audition 2014 года. Я получаю сообщения о том, что для графического процессора требуется утвержденная видеокарта NVIDIA и CUDA 5.0 или более поздней версии, механизм воспроизведения Mercury и т. д. Друг предложил сделать EVGA GeForce GTX 650 2 ГБ. Я пытаюсь выяснить, хороший ли это вариант, и могу ли я установить его на свой текущий компьютер.

    Привет

    Сообщите нам, как у вас работает 640.

  • HP Pavilion Elite HPE-140f: могу ли я обновить свою NIVIDIA GeForce GT 230 до NIVIDIA GeForce GTX 750 (или 750Ti)?

    Я хотел бы обновить видео/графику на моем HP Pavilion AY602AA-ABA HPE-140f. Автомобиль в настоящее время имеет NIVIDIA GeForce GT 230, и я бы выбрал 750Ti NIVIDIA GeForce GTX 750 или GTX. Будет ли один из них работать с моей системой?

    Файл еще не открывал, но система предположительно мать MS-7613 (Iona-GL8E) с Intel Core i5 650, 8 Гб ОЗУ (прочитал характеристики товара, что некоторые говорят двойные, а некоторые говорят четырехъядерные . .. не уверен, как именно это работает). У меня Windows 7 Домашняя расширенная 64-битная. Это 350 Вт. Жесткий диск был 1 к SATA, но прострелен и должен быть заменен [это другое дело].

    Я планирую добавить проигрыватель дисков Blue-Ray и использовать его для некоторых игр. Мне порекомендовали NIVIDIA GeForce GTX 750. Я проверил в Интернете и запутался со всеми различными версиями и ценами с этого момента. Любая помощь со спецификациями или что? Мне нужно (или следует) потратить что-то еще?

    Спасибо

    Стойкие органические загрязнители

    Hey Pops,

    Я предлагаю вам вернуться к человеку, который рекомендовал NVIDIA GTX 750, и попросить доказательства того, что она работает, прежде чем покупать эту видеокарту. NVIDIA GTX 750 даже при наличии гибридного BIOS будет работать на некоторых старых ПК, но не на других.

    Игры? Купите NVIDIA GTX 660 и сравните их с CX600 Corsair или CS650m.

  • TI Будет ли GeForce GTX 750 FTW 2 ГБ PCI-E w / Охлаждение ACX работает на Μatx-H61-Joshua (Joshua)

    Здравствуйте.

    Я хочу купить

    GeForce GTX 750 Ti FTW 2GB PCI-E с охлаждением ACX и я не знаю, смогу ли я подключиться к моей материнской плате: Μatx-H61-Joshua (Джошуа)

    и я думаю через свой блок питания 650Watts и я не знаю, если его мощность поставить блок питания на верхней стороне корпуса.

    Модель ПК:

    500 – 009с

    Блок питания:

    MrGamer101, добро пожаловать на форум.

    Вот модель производства EVGA. Полные спецификации смотрите на вкладке «Подробности». Там написано, что карта имеет длину 9 дюймов.   Предлагаю сделать модель размером с карту, чтобы посмотреть, войдет ли она в пространство с хорошей циркуляцией воздуха.  При игре или выполнении интенсивных видеозадач выделяется много тепла. PCI Express 3.0 x 16 и слот в материнской плате PCI Express 2.0 x 16. 3.0 обратно совместим. Если его можно правильно вставить в место, он должен работать без проблем.

    Пожалуйста, нажмите на кнопку «Большой палец вверх» «+», если я помог вам, и нажмите «Принять как решение», если ваша проблема решена.

  • Обновление видеокарты Envy 700 — 215 Intel 4600 с Geforce gtx 750 ti

    Привет

    Интересно узнать – возможно ли обновить мою систему со следующими характеристиками, добавив geforce gtx 750 ti (http://www.amazon.com/EVGA-Superclock-Dual-Link-Graphics-02G-P4-3753 -KR/dp/B00IDG3IDO/ref=sr_1_2?s=e…

    Спасибо!

    Настольный ПК HP Envy 700xt номер продукта: F9A62AV #ABA

    Я обновил видеокарту до Geforce gtx 750 ti 2 ГБ, и она отлично работает. Карта не нуждается в дополнительной мощности.

  • H8 1132sc и Gigabyte Geforce GTX 750 ti

    У меня Hp Pavillion H81132sc с i7 3.4, 16 ГБ оперативной памяти. Вин 7

    Пробовал установить новую видеокарту Gigabyte – Geforce GTX 750 Ti OC 2 ГБ. Его еще называют GV-N75TOC – 2gi.

    Я не могу пройти мимо синего экрана запуска. Почитал на этом форуме решение. Пробовал обновить биос последней версией tio, пытался активировать оба режима legacy.

    – не повезло – весь черный экран с мигающим курсором.

    Не могли бы вы мне помочь, пожалуйста?

    По спецификациям GTX550ti фактически превзошла GTX750ti.

  • HP Pavilion HPE h8 – 1213c: черный экран смерти из-за новой видеокарты (EVGA geforce gtx 9)60)

    Я только что купил новую карту (EVGA geforce gtx 960), чтобы надрать задницу. А при установке вроде проходит на черном экране смерти? Не самое веселое зрелище… в любом случае, я спросил продавца в магазине, будет ли это работать, и он ответил, но, похоже, не работает… Есть ли новый BIOS, который я должен загрузить или что-то в этом роде? ? Любая помощь будет приятно…:.

    Мой компьютер — HP Pavilion HPE h8 — 1213c

    Видеокарта EVGA geforce gtx 960

    Если у вас есть оба. Вы можете использовать один или . PIN 8 также можно использовать как 6-контактный.

    http://www.EVGA.com/products/ProductList.aspx?type=0 & Family = GeForce + 900 + Series + Family & Chipset = GTX + 960

    2 карты меньшего размера используют один PIN-код 6. Остальные используют один 8-контактный.

  • EVGA GeForce GTX 660 Ti

    У меня настольный компьютер HP e9180t, и я хочу перейти на EVGA GeForce GTX 660 Ti. Эта видеокарта совместима с моим настольным компьютером?

    Спасибо

    Здравствуйте:

    Если только кто-то реально не устанавливал такой в ​​эту модель, сложно сказать с уверенностью на 100%.

    Однако следует исходить из характеристик ПК, поскольку в спецификациях указано, что ПК имеет P/S 460W.

    Так же проверьте, чтобы питание имело два разъема 6-pin PCI Express (PCIe), т.к. это требование к карте.

    Пол

  • EVA GeForce GTX 750: Вопрос по совместимости карты и матери карты графика

    Здравствуйте!

    После того, как пять лет назад я купил предварительно собранный компьютер Intel, его графические возможности, к сожалению, недостаточны для того, что мне нужно. Короче говоря, я хочу купить новую видеокарту, но не уверен, что материнская плата позаботится обо всем. В настоящее время у меня есть карта GT230, и я хочу перейти на GeForce GTX 750 EVA, а моя материнская плата — MS-7613 (Iona-GL8E) с процессором i7-860. Я могу обновить, не сжигая мой компьютер?

    Спасибо!

    Редактировать: вместо того, чтобы рассказывать вам о ПК, было бы проще показать вам: http://support.hp.com/us-en/document/c01969874

    Ranger_621, добро пожаловать на форум.

    Для видеокарт

    750 GTX требуется UEFI на материнской плате вместо стандартного BIOS. HP не использовала UEFI до середины октября 2012 года. Поэтому он будет несовместим с вашим компьютером. Последней серией видеокарт, которым не нужен UEFI, была 640 gt.

    Пожалуйста, нажмите на кнопку «Большой палец вверх» «+», если я помог вам, и нажмите «Принять как решение», если ваша проблема решена.

  • типов, схем простых и сложных. Блок питания усилителя

    За время своей радиолюбительской карьеры я собрал и испытал более десятка различных ламповых усилителей – как двухтактных, так и однотактных, в том числе несколько включенных параллельно. Чаще всего старые добрые и использовались. Однако в интернете неоднократно мелькали схемы со строчными пентодами на выходе – 6п45с, 6п44с и 6п41с. Решил остановиться на последнем, так как несмотря на меньшую мощность, чем у 6п45, у него нет неудобной и опасной сутенерки сверху, куда подключается анодный провод с высоким напряжением. Противоречивые отзывы на аудиофильских форумах подогревали интерес еще больше – от похвалы до полного отрицания его звуковых параметров. Как известно, лучше собрать самому, а потом уже делать окончательный вывод. Взял за основу принципиальную схему однотактного усилителя С.Сергеева, лишь немного изменил номиналы обвязки и смещение выходного каскада.

    Драйвер так знаком по выходу 6п14п – здесь его роль второстепенная, предварительное усиление. В выходном каскаде – 6п41с с автоматическим смещением, отлично зарекомендовавший себя своей простотой и стабильностью параметров работы лампы. Единственная трудность – мощный резистор, решалась элементарно. Так как поиск в коробках с 10 ваттными зелеными керамическими резисторами результатов не дал (есть все кроме нужных 450-680 Ом), то пришлось на маленькую платку напаять гирлянду из трех МЛТ-2, 180х3=560 Ом .

    На нем же собран катодный резистор второго канала. Так как расчетная мощность 2 ватта – этих 6 вполне достаточно. Все таки пришлось бы думать как закрепить 2 мощных трубчатых резистора.

    Питание на УНЧ поступает от сетевого трансформатора, выпрямителя и дросселя. Трансформатор ТСШ-170 – от лампового телевизора, сюда же можно поставить ТС-160, ТС-180. В общем любой способный обеспечить 250-300В 0,3А анодное и 6,3В 3А напряжение накала. Диоды выпрямительные – IN4007, дроссель – Др-0,1. В нем 1000 витков провода 0,25 мм (это если вы не найдете готовый и будете мотать сами или брать на замену сетевой трансформатор).

    Несмотря на значительное напряжение и ток в выходном каскаде – около 0,06 А, рискнул установить сравнительно слабые ТВЗ-1, которые больше подходят в усилителях 6п14п. Как оказалось, правильно сделал 🙂

    Не помешало бы взять металлический корпус для нашего однотактного УНЧ, как я всегда делал раньше, но решил рискнуть и на этом, воспользовавшись ненужный китайский фронтальный динамик от 6-канального компьютерного усилителя. Этот номер тоже прошел на ура 🙂

    Выпотрошим акустическую систему, спроектируем будущее расположение радиоэлементов и вырежем необходимые окна.

    Лампы естественно должны быть сверху, устанавливаем их на металлическую основу – лист двухмиллиметрового алюминия, с вырезанными под панели круглыми окошками.

    Затем этот лист оклеивается самоклейкой цвета металлик в тон основному корпусу. После склейки отверстия для ламп аккуратно освобождаются лезвием.

    Нижняя часть корпуса также усилена металлом – чтобы не выпал тяжелый сетевой трансформатор. Также на него планировалось установить электронный фильтр питания, но в итоге от него отказались. Напряжения на выходе БП и так не хватает (всего 260 В), поэтому терять 20 В на ЭФ расточительно.

    Сзади вырезаем прямоугольное окошко под текстолитовой панелью гнёзд и разъёмов – сеть, аудиовход и аудиовыход на динамики.

    Эта панель также приклеена на самоклейку.

    Затем вставляем все контактные элементы и крепим шурупами к предварительно вырезанному окну АС.

    Большие электролитические конденсаторы, установленные на единой алюминиевой основе. Таких габаритных электролитов 4 – три на фильтр БП и один на 300 мкФ 63 В, установленный в катоде 6п41с.

    Материал корпуса – ДСП, оказался очень удобным в обработке, а электромагнитные помехи от устройств, которых я так боялся, абсолютно не слышны. А об этой статье – сборка, настройка и тестирование схемы.

    Вниманию телезрителей предлагаю статью на тему сборки однотактного лампового усилителя. Возможно, эта статья единственная. По моему глубокому убеждению, однотактные усилители не заслуживают внимания. Те. для меня ответ на вопрос, что такое усилитель, существует. Статья Александра Торреса написана квалифицированно, с пониманием проблем и технических аспектов реализации столь сложного проекта. Автор демонстрирует высокую культуру, лишь слегка обозначающую сарказм, по отношению к части зрителей, именуемой удифилами. Однако, на мой взгляд, проявление Александром такой сдержанности и терпимости к явной глупости (про крутость усилителя на 4 Вт) избыточно.

    Двухступенчатый однотактный на 6СЗЗС без обратной связи. В мире много усилителей. Какой из них лучше, какой хуже – однозначного ответа нет. Одни предпочитают транзисторные или микросхемные «мощные ОУ», другие только однотактные, третьи падают в обморок, если находят в усилителе хоть один полупроводниковый элемент (даже если это просто светодиод индикации — а вместо него норовят поставить неоновую лампочку или «зеленый глаз»). Четыре выворачиваются наизнанку, если стоят параллельно лампы, транзисторы, конденсаторы или даже резисторы, но получается, что они не понимают, чем трансформатор отличается от дросселя (реальный случай). Пятое – все проблемы стараются решить выбором правильного направления серебряных сетевых проводов и “правильного” припоя. Описываемый усилитель не претендует на звание «супер-пупер» или «на все времена». Я прекрасно понимаю, что лампа 6СЗЗС хоть и хороша, но не самая лучшая. Но было интересно спроектировать усилитель на основе некоторых концепций. Хотя «лучшая концепция — это отсутствие какой-либо концепции» (С) в перефразировании А. Клячина, тем не менее были высказаны следующие пожелания: 1. Обходиться без обратной связи, даже локальной. 2. Минимальные каскады усиления. 3. Обойтись без электролитических конденсаторов в сигнальной цепи (кроме по питанию – они и в сигнальной цепи есть). Получите достаточно высокую мощность для одноцикла (15-18Вт), чтобы обеспечить достаточную перегрузочную способность и низкий уровень искажений при нормальной громкости помещения (4-5Вт на акустике, при чувствительности 88-92 дБ). Обойдитесь минимумом намоточных изделий, а те, без которых не обойтись, максимально просты.

    Мощный стабилизирующий триод 6СЗЗС отличается от большинства других триодов огромным анодным током. Это приводит к большой любви к созданию бестрансформаторных усилителей или OTL на этой лампе. К сожалению, мне пока не посчастливилось услышать ни одного нормально звучащего ETL, но, возможно, мне повезет в будущем. Однако его недостатком, кроме высокой мощности нагрева, является большая тепловая инерция, температурная нестабильность, особенно при большом сопротивлении утечки в сетевом контуре. Это проявляется в том, что при использовании фиксированного смещения (рисунок внизу слева) за счет изменения температуры, напряжения и большой тепловой инерции – при максимальном использовании лампы (т.е. близкой к максимальной мощности на аноде – 55 -60Вт), часто наблюдается лавинный саморазогрев лампы. Много заявлений, типа “все это ерунда, я сделал и ничего не вышло”. Но, как правило, применялся либо 6СЗЗС с анодной мощностью 40-45Вт, либо это был Лофтин-Уайт (усилитель с прямым подключением), либо «просто повезло». Есть и отдельные лица, использующие эту лампу с половиной нити накала и большой «недогрузкой». Они тоже не ходят “вразнос”, но я всегда хотел у них спросить – зачем вам одновременно 6СЗЗС? Есть много других ламп.

    Справедливости ради отмечу, что мне попадались и нормально живущие лампы с фиксированным смещением (особенно 6СЗЗС-В) даже при мощности 70-80Вт на аноде, но попадалось и немало таких, которые “ вразнос» уже при 50 Вт. У меня есть одна уникальная лампа, которая переходит в лавинный самонагрев, как только мощность превышает 63-64Вт. Даже с применением описанного ниже «автофикса» эта лампа «влетела» в ток 1 ампер, при смещении сетки минус 100В! Поэтому чаще всего используется автоматическое смещение (рисунок справа), дающее прекрасную стабилизацию работы лампы. Но, как в “Золотом правиле механики” – выигрываем в силе, проигрываем в расстоянии. Вместе со стабилизацией режима получаем резистор в катоде, на котором рассеивается большая мощность (около 20Вт) и локальная обратная связь, для устранения которой резистор надо зашунтировать конденсатором большой емкости. В случае 6SZZS, работающего при токе 300 мА и смещении 70 В, резистор 230 Ом рассеивает 21 Вт. И ему нужен электролитический конденсатор, полное сопротивление которого составляет не более 1/10 сопротивления резистора на нижней рабочей частоте. В данном случае не менее 330мкФ на 100 вольт, но лучше использовать 1000мкФ на 100В в сочетании с пленочным конденсатором 1-10мкФ.

    Какие еще могут быть варианты? Схемы с прямой связью с переходными трансформаторами могут помочь, но у них есть свои недостатки. К преимуществам фиксированного смещения относятся, кроме отсутствия резистора и конденсатора в катоде лампы, отсутствие потерь (нагрева) этого резистора и простота регулировки смещения простой маломощной перестройкой. резистор. В случае автосмещения ток покоя лампы можно изменить только изменением номинала мощного резистора в катоде выходного каскада.

    Много десятилетий назад была изобретена схема последовательного автоматического смещения. От обычного автосмещения он отличался тем, что резистор стоял ПЕРЕД фильтрующим конденсатором блока питания. Поскольку падение напряжения на нем зависит от тока через лампу, происходит стабилизация. Выделить надо только постоянную составляющую, т.к. через резистор протекает пульсирующий ток выпрямителя. Олег Чернышев (Ярославль) предложил снимать напряжение с резистора через диод, построив таким образом пиковый детектор, это позволило уменьшить сопротивление резистора, выделяемую на нем мощность (примерно в 2-3 раза), уменьшить пульсации напряжения смещения. Я пошел на небольшое увеличение сопротивления резистора и рассеиваемой на нем мощности до 11-12Вт (но все равно – это меньше, чем на обычном автосмещении) на увеличение снимаемого с резистора напряжения добавлением подстроечного резистора к цепи. В результате полученная схема имеет следующие преимущества: – отсутствие катодного резистора и конденсатора, – простота установки нужного тока лампы обычным подстроенным резистором. Стабилизация режима, так как это не фиксированное, а автоматическое смещение (Uсм зависит от тока лампы). Есть еще одно преимущество предложенной схемы – резистор автофиксации стоит между выпрямителем и электролитом, тем самым ограничивая зарядный ток конденсатора, как при включении (InRush Current), так и при работе.

    Есть еще одна возможность – использовать трансформатор тока, установленный в цепи переменного тока (во вторичной обмотке анодного трансформатора, перед выпрямителем. Его можно установить и в первичной обмотке.) Такая схема дополнительно снижает потери мощности во вспомогательных цепях, но требует более сильной фильтрации напряжения смещения, что может привести (и в некоторых случаях я это наблюдал) к самовозбуждению цепи на инфранизких частотах.

    Следует отметить, что и схема автофикса, и схема с трансформатором тока, в случае стереоусилителя, а не моноблока, требуют отдельных анодных обмоток и выпрямителей на каждый канал. Перейдем к рассмотрению полной схемы усилителя. Выходной каскад построен по схеме «автофикс» с регулируемым смещением. Режим работы каскада 210В на аноде при 0,28А. При желании можно поменять подстроенным резистором в обе стороны (в зависимости от конкретной лампы). При изменении смещения изменяется как ток, так и анодное напряжение (из-за изменения падения напряжения на резисторе автофиксации). Резистор 1Ом в цепи катода 6СЗЗС служит для измерения тока, после настройки его можно закоротить (хотя это никого не смущает). Секционные выходные трансформаторы – 4 секции первичной обмотки (790 витков, всего, провод 0,85 мм), между которыми 3 секции вторичной обмотки (по 36 витков), которая намотана большим (2 кв. мм) плоским гибким проводом – это позволило обойтись без параллельных секций и избежать импульсных токов. Во вторичной обмотке сделан отвод из одной секции, это позволяет включать трансформатор тремя различными способами, получая значение Ra – 0,43 кОм при нагрузке 8 Ом; 0,96 кОм и 3,8 кОм. Последнее значение вряд ли имеет практический смысл (хотя вполне укладывается в “концепцию” Юрия Макарова – Ra/Ri=20-30), но может быть интересно как эксперимент, а также при работе с 4- акустика ом. На первый взгляд, сопротивление 430 Ом мало, но с другой стороны, «отношение Ra/Ri не следует делать больше 4-5, так как ухудшается динамика каскада, и нелинейные искажения, при они идут выше этого отношения, немного уменьшаются (с) Анатолий Манаков». Реально все зависит от громкоговорителей, как и многие разомкнутые SE, этот усилитель критичен к характеристикам импеданса громкоговорителей.

    Сердечник выходного трансформатора – «двойной С-Core» из железа М5, сечение центральной жилы 18 кв. см, прокладка 0,3 мм. Трансформатор имеет индуктивность 4,5Гн, сопротивление первичной обмотки постоянному току 5,5Ом. Линейный участок намагничивания трансформатора простирается до тока 0,62А. При полностью включенной вторичной обмотке полоса частот трансформатора 9Гц-75кГц, а всего усилителя 11Гц-53кГц (по уровню -3дБ при напряжении 10В на нагрузке 8Ом), выходное сопротивление равно около 2Ом, искажение синусоиды (по осциллографу) на выходе начинается при мощности на нагрузке 15-18Вт. Усиление – 13.

    Так как ставилась задача построить 2-каскадный усилитель, то первый каскад (драйвер) должен иметь достаточный коэффициент усиления, и большой запас по размаху выходного сигнала. Использованная лампа 6Э5П, которую Анатолий Манаков «открыл» для аудиоприложения, при питании от сети 350-400 В позволяет получить при отсутствии выходного каскада размах выходного сигнала +120В в размахе.

    Это примерно вдвое превышает максимально возможный сигнал +60-70 Впик-пик, который зависит от напряжения смещения выходного каскада. Эта лампа может быть подключена как тетрод или как триод. В первом случае прирост даже избыточен (100-130), во втором случае, наоборот, недостаточен (30-40). В связи с этим применяется так наз. тетродная схема включения, в которой вторая сетка подключается к части анодной нагрузки. При указанных на схеме номиналах эта схема имеет коэффициент усиления 60-70, что наиболее подходит для данного случая. В оригинальной схеме А.Манакова резисторы на аноде такие же, а коэффициент усиления 45-50. Смещение драйвера может быть выполнено несколькими способами – традиционное автоматическое смещение (резистор около 100 Ом шунтирован конденсатором 2000 мкФ в катоде, в то время как резистор сетки находится на земле), фиксированное смещение от батареи в цепи сетки и само фиксированное смещение. Был выбран последний, так как необходимо обойтись без конденсаторов в катодах всех ламп. Где взять напряжение (отрицательный источник) для фиксированного напряжения большого значения не имеет. А так как его не было, то в драйвере также использовался «автофикс». Здесь его стабилизирующие свойства автоматического сдвига не столь важны, поэтому сдвиг выбирается общим для двух каналов. Аналогично блоку питания выходного каскада, в блоке питания драйвера резистор автофиксации также способствует уменьшению пиков зарядного тока электролитов блока питания.

    Блок питания анода входного каскада имеет 3-ступенчатый фильтр, образованный сначала резистором автофиксации и первым электролитическим конденсатором, затем последовательным резистором и вторым конденсатором и, наконец, «электронным дросселем» на MOSFET и большой электролитический конденсатор, установленный параллельно выходному каскаду, зашунтированному пленкой. В выпрямителе используются быстрые диоды и помехоподавляющие фильтры (синфазный режим, на схеме не показан) для предотвращения попадания «мусора» из сети. Аналогичный «электронный дроссель» используется и в анодном блоке питания драйвера. Накаливания всех ламп питаются переменным током, для снижения фона – все накала сдвинуты вверх на несколько десятков вольт. Для индикации используется светодиод в цепи делителя смещения накала. При такой конструкции блока питания уровень фона на выходе составляет около 3мВ, что практически не слышно на динамиках с чувствительностью 90 дБ, даже если «вставить ухо в динамик». Ради эксперимента попробовал, ничего не меняя в блоке питания, закоротить электронные дроссели выходных каскадов. При этом в динамиках появился небольшой фон, неслышимый уже с полуметра, но отказываться от них все же рекомендую. При повторении усилителя следует учесть, что некоторые элементы, не только лампы, также рассеивают некоторое количество тепла – это резисторы автофиксации и резисторы в анодной цепи драйвера. Их следует выбирать с соответствующей мощностью. Мосфеты электронных дросселей греются слабо, радиаторы им не нужны. Более чем достаточно прикрутить мосфеты к металлическому корпусу, но для резисторов автофиксации может понадобиться радиатор. Розетки для 6СЗЗС лучше всего керамические, помните – сильно греются. Звучание усилителя получилось достаточно интересным, чувствуется большой запас мощности. Очень чистые и прозрачные высокие частоты, отлично передающиеся средние и мягкие, ненавязчивые низы, но конечно – этот усилитель менее подходит для передачи “взрывов” в кино, чем мощный транзисторный двухтактник. Благодарю Анатолия Манакова, Марка Фельдшера и других за помощь и советы.

    P.S. После публикации статьи была изготовлена ​​вторая версия усилителя. Его основные отличия: Увеличенная емкость конденсатора С5 до 2000мкФ. Число витков первичной обмотки выходного трансформатора увеличено до 1200. На два канала применены раздельные анодные силовые трансформаторы (Т2). Остальные отличия не принципиальны и связаны с иной механической конструкцией усилителя. Александр Торрес, Гонконг.

    Отличная статья. Ясная цель, разумные средства. Опубликовано и немного отредактировано

    Евгений Бортник, Красноярск, Россия, 2016

    Классические усилители класса ЗЕН вроде бы ушли в прошлое, но в последнее время радиолюбители часто воспроизводят такие схемы. Этот класс усилителей имеет отличные частотно-динамические характеристики. Знаменитый усилитель Марка Хьюстона выдает отличный звук, хотя в некоторых своих роликах он неоднократно рекомендовал не повторять эту схему.

    А вот при использовании хороших современных комплектующих картинка сразу улучшается. Получается однотактный усилитель класса А, в котором усилительным элементом является достаточно мощный полевой транзистор. Мощность усилителя доходит до 5 ватт, вы думаете этого мало? напротив, для усилителей класса А такая мощность очень высока. Желающие развеять сомнения могут собрать схему самостоятельно и убедиться.

    Единственным недостатком схемы, как и любого усилителя класса А, является низкий КПД, значение которого составляет максимум 15-20%. Поэтому остаток исходной энергии уходит на нагрев транзистора и ограничительного резистора.

    Эту схему по праву называют усилителем без деталей, так как ее элементная база содержит всего несколько компонентов, хотя, несмотря на это, для их получения потребуется немало времени, чтобы посвятить много времени магазинам электроники. Основа работы проста для понимания.

    Самый «греемый» элемент в схеме — это резистор, расположенный на плюсовой шине, который рассеивает 60-65% всей мощности, выделяя тепло, поэтому его следует брать с большой мощностью, около 40 Вт. Полипропиленовый конденсатор и пленочный конденсатор используются параллельно с выходным электролитом на 10 мкФ.


    Усилитель настраивается переменным резистором 100 кОм, задающим напряжение смещения на затворе полевого транзистора. Его рекомендуется брать многооборотным, так как даже незначительное отклонение сопротивления от нужного может привести к ненормальной работе усилителя мощности в целом.

    Значение резистора 15 Ом может отклоняться в большую или меньшую сторону на 5 Ом, но это не критично. Его эффективная мощность должна быть не менее 40 Вт, т.к. основная часть начальной мощности (около 65%) рассеивается в этом резисторе в виде ненужного тепла, а остальная часть в транзисторе. Все остальные компоненты в цепи не перегреваются.

    Силовой элемент, который также является усилительным элементом, представляет собой полевой транзистор. Его можно взять как низковольтный, так и высоковольтный. Если использовать низковольтные полевые транзисторы, то подойдут транзисторы серий IRFZ20, IRFZ40, IRFZ44, IRFZ46 и т. д. А если использовать высоковольтные, что предпочтительнее, то советую брать не менее 200-250 Вольт.

    В моем варианте использован полевой транзистор серии IRF630, можно так же заменить на IRF640, который тоже отлично себя зарекомендовал. Емкость входного конденсатора не принципиальна, она может отклоняться в ту или иную сторону на 50%. Можно использовать конденсаторы пленочного типа, емкостью от 0,1 мкФ до 2 мкФ.

    Если на выходе поставить пленочный конденсатор емкостью 5 мкФ вместо 10 мкФ, качество усилителя от этого не пострадает.


    Выходной электролит желательно подобрать на напряжение 25 вольт, но в принципе подходит и на 16 вольт. Напряжение на положительной стороне этого конденсатора должно быть 12 вольт относительно земли.


    Полевой ключ необходимо установить на теплоотвод, возможно для схемы требуется принудительный обдув, так как резистор сильно греется (на нем можно без шуток заварить кофе).

    Крайне не рекомендую питать такой усилитель от нестабилизированных источников питания.

    Простейший транзисторный усилитель может быть хорошим инструментом для изучения свойств устройств. Схемы и конструкции довольно простые, можно самостоятельно изготовить устройство и проверить его работу, измерить все параметры. Благодаря современным полевым транзисторам можно сделать миниатюрный микрофонный усилитель буквально из трех элементов. И подключить его к персональному компьютеру для улучшения параметров записи звука. А собеседники во время разговоров будут слышать вашу речь намного лучше и четче.

    Частотные характеристики

    Усилители низкой (звуковой) частоты имеются практически во всех бытовых приборах – музыкальных центрах, телевизорах, радиоприемниках, радиоприемниках и даже в персональных компьютерах. Но есть и усилители высокой частоты на транзисторах, лампах и микросхемах. Отличие их в том, что УНЧ позволяет усиливать сигнал только той звуковой частоты, которая воспринимается человеческим ухом. Транзисторные усилители звука позволяют воспроизводить сигналы с частотами в диапазоне от 20 Гц до 20 000 Гц.

    Следовательно, даже самое простое устройство способно усиливать сигнал в этом диапазоне. И делает это максимально равномерно. Коэффициент усиления напрямую зависит от частоты входного сигнала. График зависимости этих величин представляет собой почти прямую линию. Если же на вход усилителя подать сигнал с частотой вне диапазона, то качество работы и КПД устройства быстро снизятся. Каскады УНЧ собираются, как правило, на транзисторах, работающих в диапазоне низких и средних частот.

    Классы эксплуатации усилителей звуковой частоты

    Все усилительные устройства делятся на несколько классов, в зависимости от того, какая степень протекания тока через каскад в период работы:

    1. Класс «А» – ток протекает без остановки в течение всего периода работы усилительного каскада.
    2. В классе работ “В” ток течет за половину периода.
    3. Класс «АВ» указывает на то, что ток протекает через усилительный каскад в течение времени, равного 50-100% периода.
    4. В режиме “С” электрический ток протекает менее половины времени работы.
    5. УНЧ режима “D” используется в радиолюбительской практике совсем недавно – немногим более 50 лет. В большинстве случаев эти устройства реализованы на основе цифровых элементов и имеют очень высокий КПД – более 90%.

    Наличие искажений у различных классов усилителей низкой частоты

    Рабочая зона транзисторного усилителя класса «А» характеризуется достаточно малыми нелинейными искажениями. Если входящий сигнал выбрасывает импульсы более высокого напряжения, это приводит к насыщению транзисторов. В выходном сигнале вблизи каждой гармоники начинают появляться высшие гармоники (до 10 или 11). Из-за этого появляется металлический звук, характерный только для транзисторных усилителей.

    При нестабильном питании выходной сигнал будет моделироваться по амплитуде близкой к частоте сети. Звук станет более резким в левой части частотной характеристики. Но чем лучше стабилизация мощности усилителя, тем сложнее становится конструкция всего устройства. УНЧ, работающие в классе «А», имеют относительно низкий КПД – менее 20 %. Причина в том, что транзистор постоянно включен и через него постоянно протекает ток.

    Для увеличения (пусть и незначительного) КПД можно использовать двухтактные схемы. Одним из недостатков является то, что полуволны выходного сигнала становятся асимметричными. Если перевести из класса «А» в «АВ», то нелинейные искажения увеличатся в 3-4 раза. Но КПД всей схемы устройства все равно возрастет. УНЧ классов «АВ» и «В» характеризует рост искажений при снижении уровня сигнала на входе. Но даже если вы прибавите громкость, это не поможет полностью избавиться от недостатков.

    Работа в промежуточных классах

    Каждый класс имеет несколько разновидностей. Например, есть класс усилителей «А+». В нем транзисторы на входе (низковольтном) работают в режиме «А». А вот высоковольтные, установленные в выходных каскадах, работают либо в «Б», либо в «АВ». Такие усилители намного экономичнее, чем работающие в классе «А». Заметно меньшее количество нелинейных искажений – не выше 0,003%. Лучших результатов можно добиться, используя биполярные транзисторы. Принцип работы усилителей на этих элементах будет рассмотрен ниже.

    Но все равно в выходном сигнале присутствует большое количество высших гармоник, что делает звук характерным металлическим. Существуют также схемы усилителей, работающие в классе «АА». В них нелинейные искажения еще меньше — до 0,0005%. Но главный недостаток транзисторных усилителей все же есть – характерный металлический звук.

    «Альтернативные» конструкции

    Нельзя сказать, что они альтернативные, просто некоторые специалисты, занимающиеся проектированием и сборкой усилителей для качественного воспроизведения звука, все чаще отдают предпочтение ламповым конструкциям. Ламповые усилители имеют следующие преимущества:

    1. Очень низкий уровень нелинейных искажений в выходном сигнале.
    2. Высших гармоник меньше, чем в транзисторных конструкциях.

    Но есть один огромный минус, который перевешивает все плюсы – обязательно нужно установить устройство для согласования. Дело в том, что ламповый каскад имеет очень высокое сопротивление – несколько тысяч Ом. А вот сопротивление обмотки динамика 8 или 4 Ом. Для их соответствия необходимо установить трансформатор.

    Конечно, это не очень большой недостаток – есть и транзисторные устройства, в которых используются трансформаторы для согласования выходного каскада и акустической системы. Некоторые специалисты утверждают, что наиболее эффективной схемой является гибридная, в которой используются однотактные усилители, не охваченные отрицательной обратной связью. При этом все эти каскады работают в режиме УНЧ класса «А». Другими словами, в качестве повторителя используется транзисторный усилитель мощности.

    При этом КПД таких устройств достаточно высок – около 50%. Но не стоит ориентироваться только на КПД и показатели мощности — они не говорят о качественном воспроизведении звука усилителем. Гораздо важнее линейность характеристик и их качество. Поэтому нужно обращать внимание в первую очередь на них, а не на мощность.

    Схема однотактного УНЧ на транзисторе

    Простейший усилитель, построенный по схеме с общим эмиттером, работает в классе «А». В схеме используется полупроводниковый элемент со структурой n-p-n. В коллекторной цепи установлено сопротивление R3, ограничивающее протекающий ток. Коллекторная цепь подключается к плюсовому проводу питания, а эмиттерная — к минусовому. В случае использования полупроводниковых транзисторов со структурой p-n-p схема будет точно такой же, только нужно поменять полярность.

    С помощью разделительного конденсатора C1 можно отделить входной сигнал переменного тока от источника постоянного тока. В этом случае конденсатор не является препятствием для протекания переменного тока по пути база-эмиттер. Внутреннее сопротивление перехода эмиттер-база вместе с резисторами R1 и R2 представляет собой простейший делитель питающего напряжения. Обычно резистор R2 имеет сопротивление 1-1,5 кОм – наиболее типичные значения для таких схем. В этом случае напряжение питания делится ровно пополам. А если запитать схему напряжением 20 Вольт, то можно увидеть, что значение коэффициента усиления по току h31 будет равно 150. Следует отметить, что усилители ВЧ на транзисторах выполнены по аналогичным схемам, только работают они немного иначе.

    При этом напряжение на эмиттере равно 9 В, а падение на участке цепи «Е-В» равно 0,7 В (что характерно для транзисторов на кристаллах кремния). Если рассматривать усилитель на германиевых транзисторах, то в этом случае падение напряжения на участке «Е-В» будет равно 0,3 В. Ток в цепи коллектора будет равен тому, который протекает в эмиттере. Рассчитать можно, разделив напряжение эмиттера на сопротивление R2 – 9В/1 кОм = 9 мА. Для расчета значения тока базы необходимо разделить 9мА по коэффициенту усиления h31 – 9мА/150=60 мкА. В конструкциях УНЧ обычно используются биполярные транзисторы. Принцип его работы отличается от полевого.

    На резисторе R1 теперь можно вычислить величину падения – это разница между базовым и питающим напряжениями. В этом случае базовое напряжение можно найти по формуле – сумма характеристик эмиттера и перехода “Е-В”. При питании от источника 20 Вольт: 20 – 9,7 = 10,3. Отсюда можно рассчитать значение сопротивления R1 = 10,3В/60 мкА = 172 кОм. В цепи имеется емкость С2, необходимая для реализации схемы, по которой может проходить переменная составляющая эмиттерного тока.

    Если не установить конденсатор C2, переменная составляющая будет очень ограничена. Из-за этого такой транзисторный усилитель звука будет иметь очень низкий коэффициент усиления по току h31. Необходимо обратить внимание на то, что в приведенных выше расчетах токи базы и коллектора принимались равными. Причем за базовый ток принимался тот, который втекает в цепь от эмиттера. Он возникает только при подаче напряжения смещения на выход базы транзистора.

    Но надо иметь в виду, что абсолютно всегда, вне зависимости от наличия смещения, коллекторный ток утечки обязательно протекает через базовую цепь. В схемах с общим эмиттером ток утечки увеличивается не менее чем в 150 раз. Но обычно эту величину учитывают только при расчете усилителей на германиевых транзисторах. В случае использования кремния, у которого ток цепи «К-В» очень мал, этой величиной просто пренебрегают.

    Усилители МДП на транзисторах

    Представленный на схеме усилитель на полевых транзисторах имеет множество аналогов. В том числе с использованием биполярных транзисторов. Поэтому можно рассмотреть в качестве аналогичного примера конструкцию усилителя звука, собранного по схеме с общим эмиттером. На фото показана схема, выполненная по схеме с общим истоком. Соединения R-C собраны на входных и выходных цепях так, чтобы устройство работало в режиме усилителя класса «А».

    Переменный ток от источника сигнала отделен от постоянного напряжения питания конденсатором С1. Убедитесь, что усилитель на полевых транзисторах должен иметь потенциал затвора, который будет ниже, чем у истока. На представленной схеме затвор подключен к общему проводу через резистор R1. Его сопротивление очень велико – в конструкциях обычно используются резисторы номиналом 100-1000 кОм. Такое большое сопротивление выбрано для того, чтобы сигнал на входе не шунтировался.

    Это сопротивление почти не пропускает электрический ток, в результате чего потенциал затвора (при отсутствии сигнала на входе) такой же, как и у земли. В истоке потенциал выше, чем у земли, только за счет падения напряжения на сопротивлении R2. Отсюда видно, что потенциал затвора ниже, чем у истока. А именно это требуется для нормального функционирования транзистора. Следует отметить, что С2 и R3 в этой схеме усилителя имеют то же назначение, что и в рассмотренной выше конструкции. И входной сигнал сдвинут относительно выходного сигнала на 180 градусов.

    УНЧ с выходным трансформатором

    Такой усилитель можно сделать своими руками для домашнего использования. Осуществляется по схеме, работающей в классе «А». Конструкция такая же, как рассмотрена выше — с общим эмиттером. Одна особенность – для согласования необходимо использовать трансформатор. Это недостаток такого транзисторного усилителя звука.

    Коллекторная цепь транзистора нагружена первичной обмоткой, которая вырабатывает выходной сигнал, передаваемый через вторичку на динамики. На резисторах R1 и R3 собран делитель напряжения, позволяющий выбирать рабочую точку транзистора. С помощью этой схемы на базу подается напряжение смещения. Все остальные компоненты имеют то же назначение, что и рассмотренные выше схемы.

    двухтактный усилитель звука

    Нельзя сказать, что это простой транзисторный усилитель, так как его работа немного сложнее, чем у рассмотренных ранее. В двухтактном УНЧ входной сигнал разбивается на две полуволны, разные по фазе. И каждая из этих полуволн усиливается своим каскадом, выполненным на транзисторе. После усиления каждой полуволны оба сигнала объединяются и отправляются на динамики. Такие сложные преобразования могут вызвать искажение сигнала, так как динамические и частотные свойства двух даже однотипных транзисторов будут разными.

    В результате качество звука на выходе усилителя значительно снижается. При работе двухтактного усилителя класса «А» невозможно качественно воспроизвести сложный сигнал. Причина в том, что через плечи усилителя постоянно протекает повышенный ток, полуволны несимметричны, возникают фазовые искажения. Звук становится менее разборчивым, а при нагреве еще больше увеличиваются искажения сигнала, особенно на низких и сверхнизких частотах.

    Бестрансформаторный УНЧ

    Усилитель низкой частоты на транзисторе, выполненный с применением трансформатора, несмотря на то, что конструкция может иметь малые габариты, все еще несовершенна. Трансформеры по-прежнему тяжелые и громоздкие, поэтому лучше от них избавиться. Гораздо более эффективная схема выполнена на комплементарных полупроводниковых элементах с разным типом проводимости. Большинство современных УНЧ выполнены именно по таким схемам и работают в классе «В».

    Два мощных транзистора, использованные в конструкции, работают по схеме эмиттерного повторителя (общий коллектор). При этом входное напряжение передается на выход без потерь и усиления. Если сигнала на входе нет, то транзисторы на грани включения, но еще выключены. При подаче на вход гармонического сигнала первый транзистор открывается положительной полуволной, а второй в это время находится в режиме отсечки.

    Следовательно, через нагрузку могут проходить только положительные полуволны. А вот отрицательные открывают второй транзистор и полностью блокируют первый. В этом случае в нагрузке находятся только отрицательные полуволны. В результате усиленный по мощности сигнал оказывается на выходе устройства. Такая схема транзисторного усилителя достаточно эффективна и способна обеспечить стабильную работу, качественное воспроизведение звука.

    Схема УНЧ на одном транзисторе

    Изучив все вышеперечисленные особенности, вы сможете собрать усилитель своими руками на простой элементной базе. Транзистор можно использовать отечественный КТ315 или любой его зарубежный аналог – например ВС107. В качестве нагрузки нужно использовать наушники, сопротивление которых 2000-3000 Ом. На базу транзистора необходимо подать напряжение смещения через резистор 1 МОм и развязывающий конденсатор 10 мкФ. Схема может питаться от источника напряжением 4,5-9 В.Вольт, ток – 0,3-0,5 А.

    Если сопротивление R1 не подключено, то тока в базе и коллекторе не будет. Но при подключении напряжение достигает уровня 0,7 В и позволяет протекать току около 4 мкА. В этом случае коэффициент усиления по току будет около 250. Отсюда можно сделать простой расчет транзисторного усилителя и узнать ток коллектора – он получается 1 мА. Собрав эту схему транзисторного усилителя, можно ее протестировать. К выходу подключите нагрузку – наушники.

    Коснитесь пальцем входа усилителя – должен появиться характерный шум. Если его нет, то, скорее всего, неправильно собрана конструкция. Перепроверьте все соединения и параметры элементов. Чтобы демонстрация была более наглядной, подключите ко входу УНЧ источник звука — выход с плеера или телефона. Слушайте музыку и оцените качество звука.

    Автор схемы этого усилителя занимается проектированием высококачественной звуковоспроизводящей аппаратуры с 19 лет.63. По-моему, он много в этом преуспел. Его конструкции обладают отличным звучанием, легко воспроизводимы и пользуются заслуженным успехом даже у новичков. Я лишь (с разрешения автора) обрисую особенности его творчества.

    Читателям предлагается простая оригинальная схема усилителя мощности в двух вариантах. Первый — бюджетный, с автоматическим переключением выходной лампы. Второй – с фиксированным смещением от отдельной обмотки силового трансформатора.

    По словам автора схемы, версия с фиксированным смещением имеет более глубокое и красивое звучание, хотя версия с автоматическим смещением вас не разочарует, позволяя всем, кто ее повторяет, не узнавать звучание любимых пластинок.

    Рис. 1 Вариант схемы А. Манакова с автоперестановкой выходной лампы. Выходной трансформатор фирмы “Аудиоинструмент”

    Схема усилителя в варианте с автосмещением выходной лампы показана на рис. 1. Входной сигнал после регулятора громкости подается на управляющую сетку двойного триода 6Н2П. Эта лампа имеет большой коэффициент усиления и большое внутреннее сопротивление, что в данном случае не очень хорошо. Не буду вдаваться в подробности этого, так как об этом можно прочитать в любой радиотехнической литературе.

    Основной особенностью включения лампы предварительного каскада является параллельное соединение двух триодов, расположенных внутри одной колбы лампы 6Н2П. Этим достигается уменьшение внутреннего сопротивления лампы, что влечет за собой улучшение нагрузочной способности и отношения сигнал/шум. Сопротивление нагрузки выбрано не случайно, компенсируя при этом коэффициент нелинейных искажений выходного каскада и высокую динамику сигнала. Конденсатор емкостью 470 мкФ, шунтирующий катодный резистор, устраняет влияние обратной связи, что снижает коэффициент усиления первого каскада.

    Конденсатор 0,22 мкФ разделительный и от его качества очень сильно зависит звучание усилителя в целом. Можно использовать ФТ, К71, К78, если хотите получить более «теплый» звук К40У-2, К40У-9, К42У-2. БМ, МБМ не рекомендуются из-за их негерметичности. К73 нежелательно использовать из-за их менее естественного звучания. Другая. При использовании выходного трансформатора ТВЗ 1-9 емкость этого конденсатора следует уменьшить до 0,047-0,068 мкФ. Дело в том, что однотактная лампа при внешней простоте представляет собой сложную конструкцию, например, емкость этого конденсатора входит в расчет АЧХ выходного каскада.

    Теперь о выходном каскаде. Лампа 6П43П выбрана не случайно. Переслушав множество экземпляров ламп 6П14П, 6П18П, 6П43П, предпочтение было отдано именно последним. Конструкция лампы отличается правильной геометрией внутренних частей, что само по себе говорит о высоком классе этого пентода. Установите эту лампу. Вы будете вознаграждены сочным и ярким звуком, отличной детализацией звука и его оттенками.

    Емкость конденсатора в цепи автосмещения можно увеличить до 1000 мкФ (сравни звук), а резистор, включенный параллельно этому конденсатору, задает ток катода выходной лампы в пределах 50 мА (в автосмещении). предвзятая версия).

    Автор использовал выходной трансформатор ТВЗ 1-9 от лампового телевизора, разобрал и “заварил” в парафине заново, заменив бумагу в разрыве чертежной калькой, а я использовал трансформатор ТВ6СЭ московской фирмы Аудиоинструмент.

    По моему мнению, отличному, например, от мнения Симулькина, схема усилителя которого приведена в журнале “Радиохобби” №2 за 2003 г. (стр. 57), никакой другой режим, кроме триода, применять не следует. Мне кажутся спорными рассуждения Станислава на стр. 58 о пентодном переключении выходной лампы для рок-музыки, ультралинейном для шансона и регги и триодном для классической музыки. Можно заниматься эклектикой, но к звуку это не имеет никакого отношения. Основы построения высококачественных усилителей остаются неизменными на протяжении десятилетий. Это:

    1. Кратчайший путь прохождения сигнала с наименьшими потерями.

    2. Компоненты высокого качества.

    3. Триодный режим выходного каскада.

    Щелкать выключателем, да еще и в анодной цепи, нелогично и нецелесообразно. С этим к аудиологу.


    Рис. 2 Схема БП для усилителя А. Манакова на 6П43П с автосмещением

    Вариант блока питания показан на рисунке 2. Схема блока питания не отличается от многократно описанных и в комментариях не нуждается. Питать накал постоянным током не нужно, это приведет к ухудшению микродинамики.


    Рис. 3 Вариант схемы А. Манакова с фиксированным смещением выходной трубки.

    Для варианта усилителя с фиксированным смещением выходной лампы, схема которого показана на рис. Z к источнику питания добавляется дополнительный источник напряжения смещения, схема которого дана на рис. 4. Подстроечным резистором R2 устанавливается напряжение 0,04-0,05 вольта в контрольной точке К.Т. на схеме усилителя Рис.3.


    Рис. 4 Схема БП для варианта с фиксированным смещением.

    В заключение привожу параметры усилителя при фиксированном смещении, измеренные А. Манаковым.

    P вых = 2,5 Вт при КНИ = 2-3% на частоте 1000 Гц.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
