Кабели с пропитанной бумажной изоляцией: конструктив, виды кабелей

Силовые кабели с пропитанной бумажной изоляцией (с вязкой пропиткой) имеют значительные ограничения по номинальному напряжению из-за интенсивных ионизационных процессов при переменном напряжении, и поэтому применяются в распределительных сетях России при напряжениях до 35 кВ включительно (за рубежом при напряжениях до 60 кВ).

В России силовые кабели с бумажной пропитанной изоляцией на напряжения до 35 кВ включительно выпускаются по ГОСТ 18410-73

(производители – заводы Камкабель, Севкабель, Иркутсккабель, Москабель и др.). Как уже отмечалось, эти кабели являются наиболее массовым видом продукции. Их доля составляет около 95 % от всех типов применяемых кабелей в распределительных сетях.

Кабели с вязкой пропиткой на напряжения до 10 кВ включительно (см. рис. 1) чаще всего выполняются трехжильными с поясной изоляцией и секторными медными или алюминиевыми жилами сечением от 6 до 240 мм2 и более (кабели марок ААГ, ААШв, АСБ, АСШв, CБ, CБШв и др.). Алюминиевые жилы могут быть однопроволочными во всем диапазоне сечений или многопроволочными уплотненными в диапазоне сечений от 70 до 240 мм2. Медные жилы изготавливаются в основном многопроволочными.

Кабель ААШв

7 – Подслой из битума и пленки ПЭТ; 8 – Наружный покров из ПВХ пластиката.

Кабель СБШв

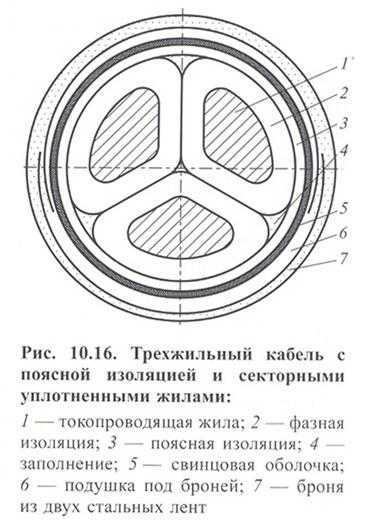

Рис. 1. Элементы конструкции кабелей с поясной изоляцией на напряжение до 10 кВ:

  1. Жила однопроволочная или многопроволочная, алюминиевая или медная;
  2. Фазная бумажная изоляция, пропитанная вязким или не стекающим составом;
  3. Заполнение из бумажных жгутов;
  4. Поясная бумажная изоляция, пропитанная вязким или не стекающим составом;
  5. Экран из электропроводящей бумаги для кабелей на напряжение 6 кВ и более;
  6. Алюминиевая или свинцовая оболочка.
  7. Подушка из битума и крепированной бумаги;
  8. Броня из стальных лент;
  9. Подслой из битума и ПЭТ пленки;
  10. Наружный покров из ПВХ пластиката.

Изоляция кабелей состоит из лент кабельной бумаги на основе сульфатной целлюлозы толщиной 80, 120 и 170 мкм, пропитанной маслоканифольным составом. Для изготовления пропиточного состава используется кабельное масло или смесь нефтяных масел. В качестве загустителя используется канифоль, полиэтиленовый воск или полиизобутилен. Каждая фаза кабелей изолируется отдельно, а затем поверх скрученных изолированных жил накладывается общая, так называемая, поясная изоляция.

В кабелях на напряжение 6 кВ и выше на поясную изоляцию накладывается экран из полупроводящей бумаги. Промежутки между изолированными жилами в кабеле заполняются жгутами из сульфатной бу-маги.

В кабелях на напряжения 1 и 3 кВ толщина изоляции выбирается в основном из условия ее механической прочности.

Для кабелей на напряжение 1 кВ толщина фазной изоляции составляет 0,75–0,95 мм, а толщина поясной изоляции – 0,5–0,6 мм, для кабелей 3 кВ – 1,35 и 0,7 мм соответственно.

 В кабелях на напряжения 6 и 10 кВ толщина изоляции выбирается с учетом напряженностей электрического поля в изоляции в рабочих и аварийных режимах (например, замыкание одной фазы на оболочку). Для кабелей 6 кВ толщина фазной и поясной изоляции составляет 2,0 и 0,95 мм, а для кабелей 10 кВ – 2,75 и 1,25 мм соответственно.

Основным недостатком бумажной пропитанной изоляции является ее большая гигроскопичность.

Для зашиты изоляции от увлажнения в процессе хранения, прокладки и эксплуатации кабели заключены в свинцовую или алюминиевую оболочку. В последнее время большинство кабелей изготавливаются в алюминиевой оболочке, т.к. алюминиевые оболочки достаточно герметичны, механически более прочны и более устойчивы к вибрационным нагрузкам по сравнению со свинцовыми оболочками. Однако кабели с алюминиевыми оболочками нельзя применять в условиях воздействия на них агрессивных сред.

Интересное видео о кабеле с бумажной изоляцией смотрите ниже:

Металлические оболочки, как правило, защищаются от коррозии и механических повреждений защитными покровами. Защитный покров кабелей состоит из подушки, брони и наружного покрова. Подушка защищает металлическую оболочку от коррозии, а также играет роль защиты от механических повреждений при наложении брони.

Броня может быть выполнена из стальных лент и из стальных оцинкованных круглых или плоских проволок.

Простейшая конструкция наружного покрова представляет собой чередующиеся слои битумного состава или битума, пропитанной кабельной пряжи или стеклянной пряжи, битумного состава и покрытия, предохраняющего витки кабелей от слипания на барабане (например, мелового покрытия).

Покровы типа Шв и Шп

Наиболее надежными являются наружные покровы типа Шв и Шп, которые имеют следующую конструкцию:

  1. подклеивающий состав на основе битума,
  2. пластмассовая лента
  3. выпрессованный поливинилхлоридный или пластмассовый шланг.

Для прокладки кабелей в помещениях или местах с повышенной пожароопасностью битумные слои заменяются специальным негорючим составом (такие наружные покровы обозначаются индексом “нг” в марке кабеля, например кабель марки ААШнг). Применяются также наружные покровы пониженной горючести с пониженным дымо- и газовыделением (обозначаются индексом “нг-LS” в марке кабеля). Выбор типа защитного покрова определяется материалом оболочки кабеля, а также условиями его прокладки.

Кабели на напряжения 20 и 35 кВ изготавливаются либо в одножильном исполнении с круглыми алюминиевыми и медными жилами в свинцовой и алюминиевой оболочке (кабели марок ААГ, АСГ, СГ, ААШв), либо в трехжильном исполнении (см. рис. 2), при этом кабель скручивается из трех круглых изолированных жил, каждая из которых заключена в свинцовую оболочку (кабели марок АОСБ, ОСБ и др.).

Кабели с отдельно освинцованными жилами выпускаются с круглыми медными и алюминиевыми жилами сечением от 25 до 400 мм2 для кабелей 20 кВ и сечением от 120 до 400 мм2 для кабелей 35 кВ. Для кабелей этого типа применяют в основном многопроволочные уплотненные жилы. Для выравнивания электрического поля на поверхности жилы размещаются экраны из полупроводящей бумаги. Поверх изоляции также накладывается экран из полупроводящей бумаги, либо из металлизированной полупроводящей бумаги, либо из полупроводящей бумаги и алюминиевой или медной фольги.

Кабель АОСБ

Рис. 2. Элементы конструкции кабелей с отдельноосвинцованными жилами на напряжение 20 и 35 кВ:

  1. Жила многопроволочная, алюминиевая или медная;
  2. Экран из электропроводящей бумаги;
  3. Фазная бумажная изоляция, пропитанная вязким или нестекающим составом;
  4. Экран из электропроводящей бумаги;
  5. Свинцовая оболочка.
  6. Защитный слой из крепированой бумаги и полиэтилентерефталатной пленки;
  7. Заполнение из кабельной пряжи;
  8. Подушка из кабельной пряжи;
  9. Броня из стальных лент;

Наружный покров из волокнистых материалов

В кабелях на напряжение 20 кВ толщина изоляции составляет 7,0 мм для жил сечением 25–95 мм2 и 6,0 мм для жил сечением 120–400 мм2.

В кабелях на напряжение 35 кВ толщина изоляции составляет 9,0 мм.

Толщина свинцовой оболочки в зависимости от сечения жилы находится в пределах 1,4–2,8 мм. Отдельно освинцованные жилы скручиваются с заполнением промежутков между ними пропитанной кабельной пряжей или стеклопряжей. Снаружи скрученные жилы с заполнением обматывают кабельной пряжей, а затем на них накладывают защитные покровы.

За рубежом получили также распространение так называемые Н-кабели (по первой букве немецкого изобретателя Хохштедтера). В Н-кабеле три изолированные и экранированные жилы скручиваются вместе и помещаются в общую свинцовую и гофрированную алюминиевую оболочку.

Н-кабели имеют несколько меньшие габариты и, соответственно, при этом уменьшается расход материалов на их изготовление. Однако по сравнению с ними кабели с отдельно освинцованными жилами являются более гибкими и имеют лучшие условия для теплоотвода.

Для прокладки на вертикальных и крутонаклонных трассах с большим перепадом уровней высот (более 15-25 м), где существует опасность стекания пропиточного состава в нижнюю часть трассы, применяются кабели с бумажной изоляцией, пропитанной нестекающим составом (кабели марок ЦААБШв, ЦААБл, ЦСБ, ЦАОСБГ и др.).

Нестекающий пропиточный состав имеет большую вязкость, что практически исключает его перемещение вдоль кабеля.

Кабели с бумажной изоляцией, пропи-танной нестекающим составом, выпускаются на напряжение 6, 10 и 35 кВ в одножильном и трехжильном исполнениях. Их конструкции принципиально не отличаются от конструкции обычных кабелей c вязкой пропиткой, но толщина изоляции этих кабелей несколько больше. Кроме того, для увеличения электрической прочности изоляции кабелей на напряжение 35 кВ делается градированной по толщине.

Ещё одно интересное видео о монтаже муфт на кабеле с бумажной изоляцией:

pue8.ru

Конструкция и назначение кабелей 10 кВ с бумажной изоляцией — Студопедия.Нет

Ответ:

Силовые кабели состоят из следующих основных элементов: токопроводящих жил, изоляции, оболочек и защитных покровов. Кроме основных элементов в конструкцию кабеля могут входить экраны, жилы защитного заземления и заполнители. Основная масса силовых кабелей на напряжение до 10 кВ выпускается трехжильными с секторными жилами, так называемые кабели с поясной изоляцией. Такие кабели выпускаются с медными и алюминиевыми жилами сечением от 6 до 240 мм2. Изоляция кабелей состоит из лент кабельной бумаги, пропитанной маслоканифольным составом. В кабелях на напряжение 1-10 кВ каждая фаза изолируется отдельно, а затем поверх скрученных изолированных жил накладывается общая – поясная изоляция. Толщины фазной и поясной изоляции, выбираются из условий работы кабеля в рабочем режиме Основным недостатком бумажной пропитанной изоляции является ее большая гигроскопичность, поэтому для защиты изоляции от увлажнения в процессе хранения, прокладки и эксплуатации кабели заключаются в металлическую оболочку. Кабелем называют одну или несколько изолированных токопроводяших жил в герметичной оболочке. По назначению кабели делятся на силовые и контрольные. Силовые кабели служат для передачи электрической энергии от источника к потребителю. С помощью контрольных кабелей осуществляют соединение элементов схем управления и релейной защиты, автоматики и контроля.


Наиболее распространенными марками силовых кабелей с изоляцией из пропитанной бумаги являются:

СБ — с медными жилами, в свинцовой оболочке, бронированные двумя стальными лентами, с наружным покровом, применяемые для прокладки в земле;

АСБ — то же с алюминиевыми жилами;

ААБ — с алюминиевыми жилами, в алюминиевой оболочке;

СБГ, ААБГ — без наружного покрова, применяемые для прокладки в помещениях, туннелях, каналах;

ААШв — с алюминиевыми жилами, в алюминиевой оболочке, с наружным покровом из поливинилхлоридного шланга, применяемые для прокладки в земле, а особенно в помещениях, туннелях, каналах, так как поливинилхлорид является покровом, не поддерживающим горения.

Длительно допустимые рабочие температуры на жилах не должны превышать: для кабелей на напряжение 1 и 3 кВ — 80, 6 кВ — 65, 10 кВ — 60 °С. Минимальный радиус изгиба равен 15-кратному наружному диаметру для многожильных кабелей в свинцовой оболочке и 25-кратному — для кабелей в алюминиевой оболочке. Толщина нормально пропитанной изоляции жил кабелей до 1 кВ в зависимости от их сечения составляет 0,75—0,95 мм, поясной изоляции — 0,6 мм, для кабелей напряжением 6 кВ толщина изоляции жил и поясной изоляции составляет 2,0 и 0,95 мм и напряжением 10 кВ — соответственно 2,75 и 1,25 мм. Толщина свинцовой оболочки в зависимости от диаметра кабеля колеблется от 0,9 до 2,1 мм, алюминиевой — от 1,0 до 1,8 мм.
После прокладки и монтажа кабели с бумажной изоляцией должны выдержать испытание 6-кратным номинальным напряжением постоянного тока. Так, кабели 10 кВ должны быть испытаны напряжением 60 кВ. Кабели с пластмассовой изоляцией используют для прокладки в земле и помещениях.
Наиболее распространенными марками силовых кабелей с пластмассовой изоляцией являются:
АВВБ — с алюминиевыми жилами, изоляцией и оболочкой из поливинилхлоридного пластиката, бронированный, с наружным покровом, применяется для прокладки в земле;



АПВБ — то же, но с изоляцией из полиэтилена;

ВВГ — с медными жилами, изоляцией и оболочкой из поливинилхлоридного пластиката, применяется для прокладки в помещениях;

АВВГ — то же, но с алюминиевыми жилами.

У кабелей с пластмассовой изоляцией допустимые рабочие температуры на жилах составляют при номинальном напряжении 1 и 3 кВ 70 °С, 6 кВ — 65 °С, 10 кВ — 60 °С, максимально допустимый нагрев жил кабелей при токах короткого замыкания меньше, чем кабелей с бумажной изоляцией.

Металлическая лента экрана рассчитана на однофазный ток 50 А, что в разветвленных сетях с большими токами замыкания на землю является недостаточным.

При обозначении контрольных кабелей марка кабеля начинается с буквы К, например

КРСГ — контрольный кабель с медными жилами, с резиновой изоляцией, в свинцовой оболочке, применяется для прокладки внутри помещений, в каналах, туннелях, в местах, не подверженных вибрациям;

АКРНГ— контрольный кабель с алюминиевыми жилами, с изоляцией из резины я оболочкой из негорючей резины, применяется для прокладки в пожароопасных помещениях, каналах, туннелях;

АКРВГ— то же, но оболочка из поливинилхлоридного пластиката, может применяться в условиях агрессивной среды;

АКВВГ — контрольный кабель с алюминиевыми жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката; область применения та же, что и для кабеля АКРВГ.

Длительно допускаемая температура па жиле контрольных кабелей с резиновой изоляцией должна быть не более 65 °С, с поливинилхлоридной — не более 70 С. Радиус изгиба кабелей в свинцовой небронированной оболочке — не менее 10 диаметров кабеля, для остальных кабелей — не менее 7 диаметров. Толщина резиновой изоляции в зависимости от сечения кабеля составляет 1,0—1,2 мм, пластмассовой — 0,6—1,0 мм. В эксплуатации контрольные кабеля должны выдерживать испытание напряжением 1500 В переменного тока.

Кабели силовые с пропитанной бумажной изоляцией.

Предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 1, 6, 10 кВ.

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки в земле (траншеях) с низкой коррозионной активностью на трассах с наличием или отсутствием блуждающих токов и в земле (траншеях) со средней коррозионной активностью на трассах с отсутствием блуждающих токов, если в процессе эксплуатации не подвергаются растягивающим усилиям. Кабели с нестекающим изоляционным пропиточным составом (ЦДСБ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Радиус изгиба кабелей: 15-ти диаметров кабеля

Строительная длина кабелей: 350 м





studopedia.net

Электротехническая и кабельно-проводниковая продукция – ЭнергоХимСнаб

Каталог продукции



Силовые кабели с алюминиевыми или медными жилами с бумажной изоляцией, пропитанной маслоканифольным составом, в алюминиевой или свинцовой оболочке с защитными покровами или без них, предназначены для передачи и распределения электрроэнергии в стационарных электрических сетях на переменные напряжения 1,3,6 и 10кВ, а также в сетях переменного тока.

В таблицах 1-3 приведены рекомендации по прокладке в зависимости от конструкционных особенностей каждого типа кабеля.

Таблица 1.








Коррозийная активность
Наличие блуждающих токов
В процессе эксплуатации кабель не подвергается растягивающим усилиям
В процессе эксплуатации кабель подвергается значительным растягивающим усилиям
НизкаяНетААШв, ААШп, ААБл, АСБ, ЦААШв, ЦААШп, ЦААБлААПл, АСПл, СП, ЦААПл, ЦАСПл, ЦСП
естьААШв, ААШп, ААБ2л, АСБ, СБ, ЦААШп, ЦААБ2л, ЦАСБ, ЦСБААП2л, АСПл, СП, ЦАСПл, ЦСП
СредняяНетААШв, ААШп, ААБл, ААБ2л, АСБ, АСБ, АСБл, ЦААШв, ЦААШл. ЦААБл, СБААПл, АСПл, СПл, ЦСПл
ЕстьААШв, ААШп, ААБ2л, ААБв, АСБ, АСБ2л, ЦААШв, ЦААШп, ЦААБ2л, СБ, ЦСБл, СБлААП2л, АСПл, СПл, ЦААП2л, ЦСПл, ЦАСПл
ВысокаяНетААШв, ААШп, ААБ2л, ААБ2лШв, ААБ2лШп, ААБв, АСБл, ЦАСБл, АСБлШвААП2лШв, АСП2л
ЕстьААШп, АСБ2л, АСБ2лШв, СБ2л, ЦСБ2л, ЦАСБ2лААП2лШв, АСП2л

Таблица 2.


















Область применения
В процессе эксплуатации отсутствует опастность механического повреждения
В процессе эксплуатации присутствует опастность механического повреждения
Прокладка в помещениях (Тунелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях
СухихСГ, АСГ, ААГ, ААШв, ЦААШвААБлГ, ЦААБлГ
Сырых, частично затопливаемых при наличии среды со слабой коррозийной активностьюААШв, ЦААШвААБлГ, ЦААБлГ
Сырых, частично затапливаемых при наличии среды со средней коррозийной активностьюААШв, АСШв, ЦААШв, ЦСШв, СШв, ЦСШвААБвГ, ААБ2лШв, ААБлГ, АСБлг, АСБ2лГ, СБлГ, СБ2лГ
Прокладка в пожароопасных помещениях
 ААГ, ААШв, ААШнг, СГ, ЦААШв, ЦААШнгААБвГ, ААБлГ, АСБлГ, СБлГ, ЦААБлГ, СБ2лГ, СБнлШнг, АСБнлШнг,ЦСБлШнг, ЦАСБнлШнг
Прокладка во взрывоопасных зонах
класс В-I, B-IaСБГ, СБШв, СБнлШнг, ЦСБнлШнг
класс B-Iг, B-II

ААШв, АСШв

ЦСБнлШнг, АСБнлШнг

ААБлГ, АСБГ, СБГ, СБнлШнг, АСБнлШнг
класс B-Iг, B-IIa

ААГ, ААШв, АСГ, СГ, АСШв, СШв

ЦСБнлШнг, АСБнлШнг

ААБлГ, АСБГ, СБГ, СБнлШнг, АСБнлШнг
Прокладка на эстакадах
ТехнологическихААШв, АСШв, СШвААБлГ, ААБвГ, ААБ2лШв, АСБлГ, СБлГ
СпециальныхААШв, ААБлГ, ААБвГ, АСБлГ, СБлГ
По мостамААШв, АСШв, СШвААБлГ, АСБлГ, СБлГ
Прокладка в блоках
АСГ, СГ

Таблица 3. – Кабели для прокладки в воде и в шахтах.




Условия эксплуатации
В процессе эксплуатации кабеля отсутствуют опастность механического поврежденияВ процессе эксплуатации кабель не подвергается растягивающим усилиям
В процессе эксплуатации кабель подвергается значительным растягивающим усилиям
В водеСКл, АСКл
В шахтахСШв, ААШвСБГ, СБШв, СБ2лШвСПГ, СПШв

В таблице 4 приведены наименования кабеля с бумажной пропитанной изоляцией в зависимости от конструктивных особенностей

Таблица 4.













1. Пропиточный состав:

“Без обозначения” – изоляция пропитана вязким составом,

“Ц” – Изоляция пропитана нестекающим составом, позволяет прокладывать кабель без ограничения в разнице уровней.

2. Материал токопроводящей жилы:

“Без обозначения” – медная жила,

“А” – алюминиевая жила.

3. Металлическая токопроводящая жила:

“С” – общая свинцовая оболочка,

“А” – Алюминевая оболочка

4. Броня:

“Б” – броня из стальных оцинкованных лент,

“П” – броня из стальной оцинкованной проволоки,

“К” – броня из стальной оцинкованной проволоки для прокладки в воду

5. Тип подушкипод броней: “без обозначения”, “л”, “2л”, “нл”, “в”

6. Наружный покров:

“Без обозначения” – волокнистые материалы, пропитанные битумом и покрытие, предохраняющиее от слипания,

“Г” – без наружного покрова,

“Ш” – шланговый покров

7. Материал шлангового покрова:

“п” – покрытие из полиэтилена,

“в” – покрытие ПВХ пластиката

“нг” – покрытие из ПВХ пластиката пониженной горючести.

8. Климатическое исполнение:

“без обозначения” – кабель для использования в умеренном и холодном климате.

“Т” – кабель для использования в тропическом климате

9. Напряжение, кВ
10. Количество токопроводящих жил
11. Количество токопроводящих жил

12. Структура токопроводящей жилы:

“без обозначения” – однопроволочная жила,

“мн” – многопроволочная жила

Пример: ЦАСБнлШнг – Т – 10 3х185

Кабель с алюминиевыми жилами с бумажной изоляцией, пропитанной нестекающим составом, в свинцовой оболочке, бронированный стальным оцинкованными лентами, с покровом из ПВХ пластиката пониженной горючести; кабель в тропическом исполнении на 10 кВ, трехжильный, сечением 185 мм2.

В таблице 5 приведены допустимые  токовые нагрузки, массы и наружные диаметры некоторых кабелей с бумажной пропитанной изоляцией с алюминиевой оболочке, прокладываемых в земле, на воздухе. Предлагаемые кабели изготовлены согласно ГОСТ 18410-73, четырехжильные кабели сечениеми свыше 120 мм2 – согласно ТУ 16.К71-269-97.

Таблица 5.




































Количество и сечение, мм2
Токовые нагрузки, А
Массогабаритные характеристики
В земле
На воздухе
Масс, кг/км Наружный диаметр, мм
АСБ – 1 КВ
4х259588180128,3
4х35117110209630,4
4х50142136240132,6
4х70171167294435,7
4х95204203358639,1
4х120231243450342,7
4х150261279482845,4
4х185292318588050,1
АСБЛ – 10КВ
3х50132134354742
3х70162161396744,8
3х95192194462848,5
3х120218234504851,6
3х150246264566755,0
3х185275298648157,9
3х240314347742264,4
ААБЛ – 10 КВ
3х50146132244139,5
3х70178161282642,3
3х95214194326145,1
3х120248234365847,6
3х150285264413149,9
3х185333298467952,8
3х240389347549656,9
ААШВ – 10 КВ
3х50134132168434,4
3х70162161204337,5
3х95192194242040,4
3х120218234276842,8
3х150246264317745,1
3х185275298370848,5
3х240314347444052,6

www.energohimsnab.ru

Марки кабелей с бумажной изоляцией

Символ

Место написания

Значение

Пример



                       Токопроводящая жила



А

На первом месте



Материал жил – алюминий



ААБ, АСБ, ААШв

нет

На первом месте

Материал жил – медь

АБл, СБ

(ож)



В конце обозначения



Кабели с однопрово- лочными жилами



ААБл (ож), ААШв (ож)



                          Изоляция



Нет

————–



Изоляция бумажная с влажной пропиткой

ААБл, СБ, АСБ, ААШв



Через тире



В конце обозначения



Изоляция бумажная с обедненной пропиткой

ААБл-В, СБ-В

Ц



Впереди обозначения



Изоляция бумажная с не стекающей пропиткой

ЦААБл, ЦСБ

У



В конце обозначения



Изоляция бумажная с повыш. темпер, нагрева

ААБлУ, ААШвУ



                          Оболочка



А



В середине обозначения после символа материала жилы



Материал оболочки – алюминий

АБл, ААБл, АШв

с

Материал оболочки – свинец

СБ, АСБ, АСШа

О

Отдельно освинцованная жила

ОСБ, ОАСБ

Г



После символа материала оболочки

Кабель без брони



СГ, АСГ, АГ, ААГ



                         Подушка



Нет



В составе подушки несколько слоев битумного состава и крепированной бум.



АСБ, СБ, АСБГ, СБГ

л



После символа материала брони



В составе подушки дополнит. 1 слой лент лавсана



ААБл, АСБл, ААБлГ



После символа материала брони



В составе подушки дополнит. 2 слоя лент лавсана



ААБ2л, АСБ 2 л, АБ2л

б

Без подушки

ААБб



                       Броня



Б



После символа материала оболочки



Броня из 2-х плоских стальных лент

ААБл, АСБ

П



Броня из плоских стальных оцинкованных проволок



ААПл, АСПл, СПл

К



Броня из круглых стальных оцинкованных проволок

CK, ACK



                        Наружный покров



Нет



Джутовый или синтетический наружный покров



ААБл, АСБ, АВВб, СБ

Г

После символа брони



Кабель без наружного покрова



ААБлГ, СБГ, АСБГ

н

После символа брони



Негорючий наружный покров



ААБлн, АСБн

Шп

После символа оболочки или брони



Наружный покров- выпрессованный полиэтиленовый шланг

ААШп, АВБбШп,

Шв



Наружный покров- выпрессованный поливинил хлоридный шланг



ААШв, ААБлШв, АСШв

Швнг



Наружный покров- выпрессованный поливинилхлоридный шланг, пониженной горючести



ААШв, ААБлШв, АСШв

obryv.ucoz.ru

Кабель силовой Севкабель-Холдинг с бумажной изоляцией на напряжение 1.6, 10 кВ.

Область применения

Для передачи и распределения электрической энергии в стационарных установках в электрических сетях на переменное напряжение 1, 6 и 10 кВ частотой 50 Гц. Кабели также могут быть использованы в электрических сетях постоянного тока. Вид климатического исполнения УХЛ 1, 5 и Т 1, 5, включая прокладку в почве.











Основные технические и эксплуатационные характеристики

Номинальное напряжение 1,6, 10 кВ
Температура окружающей среды при эксплуатации кабеля от -50°С до +50°С
Относительная влажность воздуха (при температуре до +35°С) 98%
Минимальная температура прокладки кабеля без предварительного подогрева 0°С
Предельная длительно допустимая рабочая температура жил: – для кабелей до 6 кВ – для кабелей 1 0 кВ 80°С 70°С
Предельно допустимая температура нагрева жил кабелей в аварийном режиме (или режиме перегрузки) – для кабелей до 6 кВ – для кабелей 1 0 кВ 105°С 90°С
Максимальная температура нагрева жил при коротком замыкании 200°С
Минимально допустимый радиус изгиба при прокладке: – одножильного кабеля – многожильного кабеля 25 диам. кабеля 15 диам. кабеля
Разность уровней при прокладке кабеля без применения специальных устройств (стопорных муфт):

– для кабелей 1 кВ – для кабелей 6-1 0 кВ

25м 15м
Срок службы 30 лет
Гарантийный срок эксплуатации кабеля 4,5 года
1. Жила однопроволочная или многопроволочная медная или алюминиевая

2. Пропитанная бумажная изоляция фазная

3. Пропитанная бумажная изоляция поясная

4. Свинцовая оболочка

5. Подушка

6. Броня из стальных лент или проволок (Кл)

7. Наружный покров (для кабелей типа Б, Б2л, Бл)



Марка Конструкция Условия эксплуатации
АСГ СГ Изоляции: бумажная, пропитанная вязким составом;

Оболочка: свинцовая.

Прокладываются в блоках, туннелях, шахтах, по стенам и потолкам помещений, при отсутствии опасности механических повреждений
АСБГ СБГ Изоляции: бумажная, пропитанная
вязким составом;
Оболочка: свинцовая;
Защитный покров: типа БГ: подушка,
броня из двух стальных оцинкованных лент.
Прокладываются в помещениях во взрывоопасных зонах
АСБ2лГ СБ2лГ Изоляции: бумажная, пропитанная
вязким составом;
Оболочка: свинцовая;
Защитный покров: типа Б2лГ: подушка,броня из стальных оцинкованных лент.
Прокладываются в земле (траншеях) со средней и высокой коррозионной активностью
АСБ СБ Изоляции: бумажная, пропитанная вязким составом;

Оболочка: свинцовая;

Защитный покров: типа Б: подушка, броня из стальных лент и наружный покров.

Прокладываются в земле (траншеях) с низкой и средней коррозионной активностью
АСБл  СБл Изоляции: бумажная, пропитанная
вязким составом;
Оболочка: свинцовая;
Защитный покров: типа Бл: подушка,
броня из стальных лент и наружный
покров.
Прокладываются в земле (траншеях) со средней и высокой коррозионной активностью
АСБ2л СБ2л Изоляции: бумажная, пропитанная
вязким составом;
Оболочка: свинцовая;
Защитный покров: типа Б2л: подушка,броня из стальных лент и наружный покров.
АСКл СКл Изоляции: бумажная, пропитанная
вязким составом;
Оболочка: свинцовая;
Защитный покров: подушка, броня из
стальных оцинкованных проволок
круглых и наружный покров.
Прокладываются под водой в каналах, несудоходных реках, озёрах при наличии значительных растягивающих усилий

www.suet-cable.ru

Кабели с пропитанной бумажной изоляцией — Мегаобучалка

Кабели с бумажной изоляцией, имеющей вязкую пропитку, выпуска­ются в нашей стране на напряжения 1, 3, 6, 10, 20 и 35 кВ. Токопроводящие жилы таких кабелей изолируются кабельной бумагой марок К-080, К-120 и К-170 (с толщиной 0,08; 0,12 и 0,17 мм соответственно), которая пропитывается обычно маслоканифольным составом. Пропитка повышает электрическую прочность изоляции с 3—5 до 40—80 МВ/м. От пропиточ­ного состава требуются высокая вязкость при температурах эксплуатации 50—80 °С и малый коэффициент температурного расширения. Этим тре­бованиям удовлетворяют маслоканифольные составы. Обычно применяе­мый состав МП-3 содержит 5—10 % канифоли, 1—5 % полиэтиленового воска и нефтяное пропиточное масло марки КМ-25 [10.19].

Несмотря на достаточно высокую вязкость такого пропиточного состава, при прокладке кабеля по трассе с разностью уровней более 15—20 м существует опасность перемещения пропиточного состава в направлении нижней точки трассы, что влечет за собой частичное осушение (а следо­вательно, и снижение электрической прочности) изоляции в верхней части, а также увеличение гидростатического давления в нижней части трассы, нежелательного по условиям ограниченной механической прочности обо­лочки. При большей разности уровней по трассе выходом является сек­ционирование линии на отдельные участки стопорными муфтами, уста­навливаемыми в точках с допустимой разностью уровней.

Другим выходом из положения является частичное удаление излишков пропиточного состава посредством операции «обеднения» изоляции. Кабели 1 и 3 кВ с обедненной пропитанной изоляцией могут проклады­ваться на трассах с разностью уровней до 100 м при наличии свинцовой оболочки и без ограничений разности уровней при наличии алюминиевой оболочки. Кабели 6 кВ при любой оболочке имеют допустимую разность уровней 100 м. Естественно, что при обеднении изоляции ее электриче­ская прочность оказывается ниже по сравнению с нормально пропитан­ной изоляцией и, следовательно, приходится компенсировать это сниже­ние посредством увеличения толщины слоя бумажных лент. Так, например, толщина изоляции кабеля 6 кВ с обедненной пропиткой такая же, как и у кабеля 10 кВ с нормальной пропиткой. В связи с этим кабели с обедненной пропитанной изоляцией изготовляют на напряжения не выше 6 кВ.

Наконец, еще одна возможность состоит в пропитке бумажной изоля­ции нестекающим составом, т.е. составом такой вязкости, при которой исключается его перемещение даже на вертикальных участках трассы. Основным компонентом такого состава является церезин (монокристал­лический воск). Кабели с бумажной изоляцией, пропитанной нестекаю­щим составом, выпускаются на напряжения 6, 10 и 35 кВ, причем тол­щина слоя их изоляции несколько больше, чем при нормальной пропитке.

Кабели с пропитанной бумажной изоляцией изготовляются с медными или алюминиевыми жилами в свинцовой или алюминиевой оболочке с различными защитными покровами в зависимости от назначения и усло­вий эксплуатации.

Одножильные кабели площадью сечения более 16 мм2 имеют круглую многопроволочную жилу. Основной конструкцией трехжильных кабелей на напряжение до 10 кВ являются кабели с поясной (общей) изоляцией в общей свинцовой или алюминиевой оболочке. Поперечное сечение кабеля такого типа показано на рис. 10.16.

Три изолированные бумажными лен­тами токопроводящие жилы скручены между собой и с заполнителями из корделя (бумажного жгута) для придания кабелю цилиндрической формы. Поверх них наматываются бумажные ленты, образующие поясную изоляцию. Следую­щий концентрический слой представляет собой металлическую бесшовную оболочку, герметизирующую внутрен­нее пространство с целью защиты от проникновения в изоляцию воздуха и влаги. Оболочка защищается от механи­ческих повреждений так называемой броней (из стальных лент, круглых или плоских проволок). Между броней и оболочкой имеется промежуточная про-

слойка (подушка), представляющая собой защитный покров оболочки из одного-двух слоев изолирующей ленты и пропитанной битумным соста­вом бумажной пряжи. Она служит защитой оболочки от химических воз­действий и повреждений броней, а также изоляцией по отношению к блуждающим токам. Наружный защитный покров нормально выполня­ется из хлопчатобумажных жгутов, пропитанных асфальтобитумным составом. Его функцией является защита стальной брони от химических воздействий и блуждающих токов.

В связи с чем в рассмотренной конструкции помимо фазной изоляции дополнительно используется и поясная? Так как электрические сети с номинальным напряжением 6—10 кВ в нашей стране обычно работают с изолированной нейтралью, то при замыкании на землю одной из фаз, как известно, напряжение относительно земли (оболочки) на двух других фазах возрастает до междуфазного (линейного) напряжения. При отсут­ствии дополнительной поясной изоляции средняя напряженность электри­ческого поля в изоляции этих фаз в таком режиме оказалась бы в раз больше расчетной напряженности поля для нормального режима. В свою очередь, это обстоятельство вызывает интенсивное развитие ионизацион­ных процессов в изоляции, распространение ветвистых разрядов, что в итоге может привести к пробою изоляции кабеля. Для предотвращения этого и необходимо усиление изоляции между жилой и оболочкой до такой степени, чтобы электрическая прочность изоляции между жилами и между каждой жилой и оболочкой в любых режимах была примерно одинаковой. Этому условию отвечают стандартизованные у нас значения толщин фазной и поясной нормально пропитанной изоляции. Так, например, для кабелей с = 10 кВ = 2,75 мм, а = 1,25 мм.

Электрическое поле кабеля 6-—10 кВ с общей металлической оболоч­кой не является однородным. Силовые линии имеют различные углы наклона по отношению к слоям бумажной изоляции, что обусловливает наличие в ней как нормальных, так и тангенциальных составляющих. Однако слоистая бумажная изоляция имеет электрическую прочность в продольном направлении в 8—10 раз меньшую, чем в поперечном. Если при = 6—10 кВ еще можно выполнить экономически целесообраз­ную конструкцию кабеля с электрическим полем такой конфигурации, то при больших номинальных напряжениях необходимо значительно увеличивать толщину изоляции, что экономически не оправдано. Более целесообразна конструкция кабеля с бумажной изоляцией, в которой электрическое поле имеет радиально направленные силовые линии. Это достигается размещением жилы каждой фазы в отдельной оболочке или экране, представляющих собой эквипотенциальные поверхности. В пер­вом случае поверх бумажной изоляции фазы накладывается бесшовная свинцовая оболочка, во втором случае — слой тонкой перфорированной медной ленты или металлизированной бумаги, а затем общая для трех фаз свинцовая герметичная оболочка. Покрытие каждой фазы свинцовой оболочкой или экраном применяется при напряжениях 20 и 35 кВ. Кабели с жилами в отдельных свинцовых оболочках, изготовляемые в нашей стране, требуют меньше пропиточного состава и обладают лучшей гибко­стью по сравнению с кабелями с пофазно экранированными жилами, хотя последние дешевле. Общий вид такого кабеля показан на рис. 10.17 (см. цветную вклейку).

При маркировке кабелей 6—35 кВ с бумажной пропитанной изоля­цией используется последовательность русских букв, каждая из которых характеризует ту или иную конструктивную особенность или материал элементов соответствующего кабеля.

Так, буква Ц в начале марки обозначает кабель с пропиткой изоляции нестекающим составом, содержащим церезин. Нормальная пропитка не маркируется специально, а кабели с обедненной пропиткой изоляции в конце обозначения (через дефис) имеют букву В, что значит «предна­значенный для вертикальной прокладки».

Буква А на втором (после Ц) месте обозначает алюминиевую жилу, медные жилы специально не маркируются. Буква О присутствует в обо­значении кабелей 20—35 кВ с отдельно свинцовыми оболочками поверх каждой фазы. Далее следует обозначение свинцовой (С) или алюминие­вой (А) оболочки.

Следующие три буквы характеризуют тип брони: из двух стальных лент (Б), круглых (К) или плоских (П) оцинкованных стальных проволок. Кабели с броней из двух стальных лент применяются при отсутствии зна­чительных растягивающих усилий при прокладке в земле и в воздушной среде, а при наличии таковых используются кабели с броней из плоских проволок толщиной 1,5—1,7 мм. При прокладке в воде применяются кабели с броней из круглых проволок диаметром 4—6 мм. Далее, за обо­значением типа брони могут идти буквы, которые отражают способ уси­ления подушки под броней: л (2 л) — в подушке имеется слой (два слоя) из пластмассовых лент, в (п) — в подушке имеется выпрессованный шланг из поливинилхлорида (полиэтилена).

В конце марки содержатся буквы, отражающие наличие и тип наруж­ного защитного покрова: Г — отсутствие покрова поверх брони или обо­лочки («голый»), Шв (Шп) — покров из поливинилхлоридного (полиэти­ленового) выпрессованного шланга; н — негорючий покров. Последний состоит из поливинилхлоридной оболочки или стеклянной пряжи, пропи­танных негорючим составом. При высокой коррозионной активности грунта применяются кабели с покровами типа Шв или Шп.

В марках кабелей, выпущенных после 1.04.1985 г., на последнем месте имеется буква У, что означает «усовершенствованный», т.е. с изоляцией, допускающей эксплуатацию кабеля при повышенных температурах нагрева (65—80 °С).



megaobuchalka.ru

Кабели силовые с пропитанной бумажной изоляцией на напряжение 1-10 кВ





























Обозначение марок

Число жил

Номинальное напряжение кабелей, кВ

Номинальное сечение жил, мм2

1

3

6

10

ААГ, АСГ, СГ, ААШв, ААШп

1

10…800

10…625

ААБлГ, ААБл, ААБ2л, ААБ2лШв, ААБ2лШп, АСБ, СБ, АСБл, СБл, АСБн, СБн, АСБлн, Сблн, АСБГ, СБГУ .

1

10…800

10…625

ААПлГ, АСП, СП, ААПл, ААП2л, АСПл, СПл, АСП2л, СП2л, АСПлн, СПлн, АСПГ, СПГ, ААПлШв

1

50…800

35…625

ААПлШв-В, ААБЛ-В, ААШв-В, ААБл-В, АСБ-В, АСБн-В, АСБлн-В, АСБл-В, СБ2л-В, СБ-В, СБн-В, АСБл-В

1

10…500

10. .500

АСБГ-В, СБГ-В

1

10…625

АСБ2л, СБ2ЛГ-В

1

240…625

ААПл-В, ААПлГ-В, АСП-В, СП-В, АСПл-В, СПл-В, АСП2Л-В, АСПлн-В, СПли-В, АСПГ-В, СПГ-В

1

50…500

35…500

АСП2пГ-В, СП2ЛГ-В

1

240…625

ААБл, ААБл-В, АСБ, СБ, АСБ-В, СБ-В, АСБл, СБл, АСБл-В, АСП2л, СП2л, АСПл, СПл, СКл, АСКл

1-осн,

2-конт-

рольн.

240…800 1,0

АСГ, СГ, АСБ, СБ, АСБл, СБл, АСБл, СБ2л, АСБ2л, АСБн СБн, АСБлн, СБлн, АСБГ, СБГ

2

16…150

АСП, СП, АСПл, СПл, АСП2л, СП2л, АСПГ, СПГ

2

25…150

АСБ-В, СБ-В, АСБл-В, СБл-В, АСБн-В, СБн-В, АСБлн-В, АСБГ-В, СБГ-В, АСБ2Л-В, СБ2л-В

2

6…120

АСП-В, СП-В, АСПл-В, СПл-В, СПГ-В, АСПГ-В, АСП2Л-В, СП2л-В

2

25… 120

ААГ, ААШв, ААШп, ААБл, ААБ2лШв, ААБ2лШп, ААБлГ, ААБ2л, АСГ, СГ, АСШв, АСБ, СБ, АСБл, СБл, АСБн, СБн, АСБлн, Сблн, АСБГ, СБГ, АСБ2л, СБ2л, АСБ2лШв, СБ2лШв, АСБ2лГ, СБ2лГ

6…240

6…240

10…240

16…240

СШв, СБШв

3

16…240

10…240

16…240

ААПл, ААП2Л, ААПлГ, ААП2лГ, ААП2лШв, АСП, СП, АСПл, СПл, АСП2Л, СП2л, АСПлн, СПлн, АСПГ, СПГ, АСКл, СКл, АСП2лГ, СП2лГ

3

25…240

.25…240

16…240

16…240

СПШв

3

25…240

16…240

16…240

АОАБ, ОАБ, АОАБ2Л, ОАБ2л, АОАБ2лГ, ОАБ2пГ, АОСБ, ОСБ, АОСБл, ОСБл, АОСБн, ОСБи, АОСБГ, ОСБГ, АОАШвБ, ОАШвБ

3

АОСК, ОСК

3

ААШв-В, ААП2лШв-В, ААБл-В, ААБ2Л-В, АСБ-В, СБ-В, АСБл-В, СБл-В, АСБн-В, СБн-В, ААГ-В, АСБлн-В, СБлн-В, АСБГ-В, СБГ-В, АСБ2л-В, СБ2л-В, ААШп-В

3

6…120

6…120

16…120

ААБв, ААБвГ

3

10…240

16…240

ААШв-В, ААБГл-В, АСБГ-В, СБГ-В

3

185…240

ААПл-В, ААПлГ-В, АСП-В, СП-В, АСПл-В, АСПлн-В, СПЛлн-В, АСП2Л-В, СП2л-В

3

25…150

25…150

16…120

АСПГ-В, СПГ-В, АСП2Л-В, СП2лГ-В

3

185…240

ЦААБ л, ЦААБ2л, ЦААБШв, ЦААБШп, ЦААБлГ, ЦААБлн, ЦААПл, ЦААП2л, ЦААПлГ, ЦААПлн, ЦААПлШв, ЦААШв, ЦАСБ, ЦСБ, ЦСБГ, ЦАС Бн, ЦСБн, ЦСШв, ЦАСШв, ЦАСБШв, ЦЦАС Пл, ЦСПл, ЦАСКл, ЦСКл, ЦААБв, ЦААБвГ

3

25…185

25…185

www.eti.su

Отправить ответ

avatar
  Подписаться
Уведомление о

Рубрики
