марка, сечение, длина — Ремонт и Строительство
Ремонтостроитель Все статьи, Дача, участок, сад, огород, Инструмент, приборы, оборудование, Ремонт, Строительство, Электрика
Сварка – отличный способ соединения деталей, происходит посредством оплавления металлов с помощью сварочной дуги. Такой тип соединений носит название – дуговая сварка. Но для проведения работ нужно знать целый ряд тонкостей – полярность, выбор тока, электродов и, наконец, самого кабеля. Последний нужен для подключения сварочного инвертора к источнику питания, а также подключения зажима массы и электрододержателя непосредственно к самому сварочнику. В этой статье мы рассмотрим, как выбрать кабель для сварочного аппарата, каким должно быть сечение и марка проводника.
Требования к кабелю для сварочника

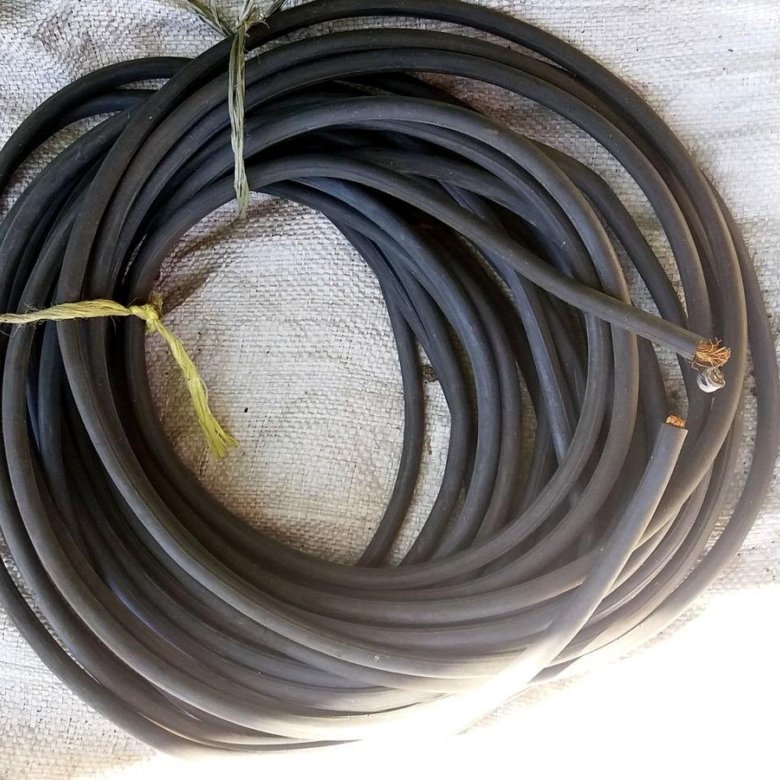

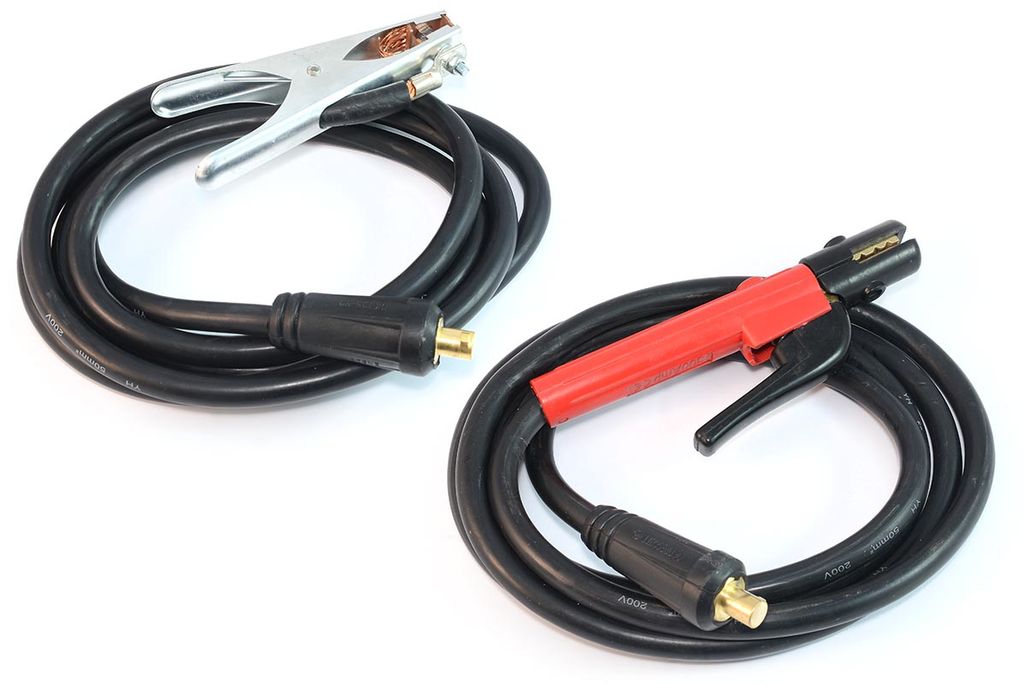

Во-первых, если вы выбираете кабель для подключения зажима массы и держака электродов к сварочному аппарату, нужно учитывать следующие особенности работы:
- Сварочные аппараты любых типов выдают значительные токи – от 10-20 до 400-500А.
- Сварщику в работе встречаются самые разнообразные задачи, как простые швы в удобных положениях, так и сварка изделий сложных форм или в труднодоступных местах.
- Помимо разнообразных задач, варить приходится как в очень жарких помещениях, так и зимой на морозе.
- Для транспортировки оборудования кабеля сворачивают.
Отсюда выходит, что кабель должен удовлетворять следующим требованиям:
- Силовой сварочный кабель должен быть гибким, чтобы обеспечить удобство в манипуляции электродом или горелкой для сварочного полуавтомата.
- Проводник должен иметь толстую изоляцию и быть устойчивым к агрессивным средам, ударам и разрывам.
- Для работы на холоде проводник должен быть морозостойким.
- Сварка металлов происходит пониженным напряжением, но высоким током, поэтому есть отдельное требование к сечению проводов для подсоединения электрододержателей и массы. Это значит, что провод должен быть толстым, чтобы минимизировать просадки напряжения и потери.
- Должен выдерживать многократные изгибания и сматывания/разматывания при транспортировке.
Это значит, что провод должен быть толстым, чтобы минимизировать просадки напряжения и потери.Подходящие марки и виды кабеля

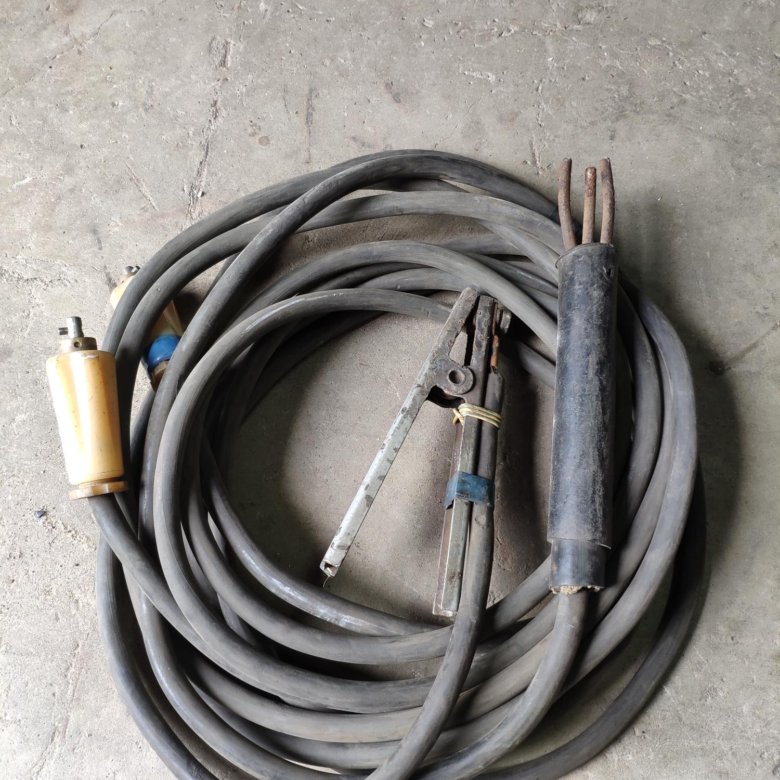

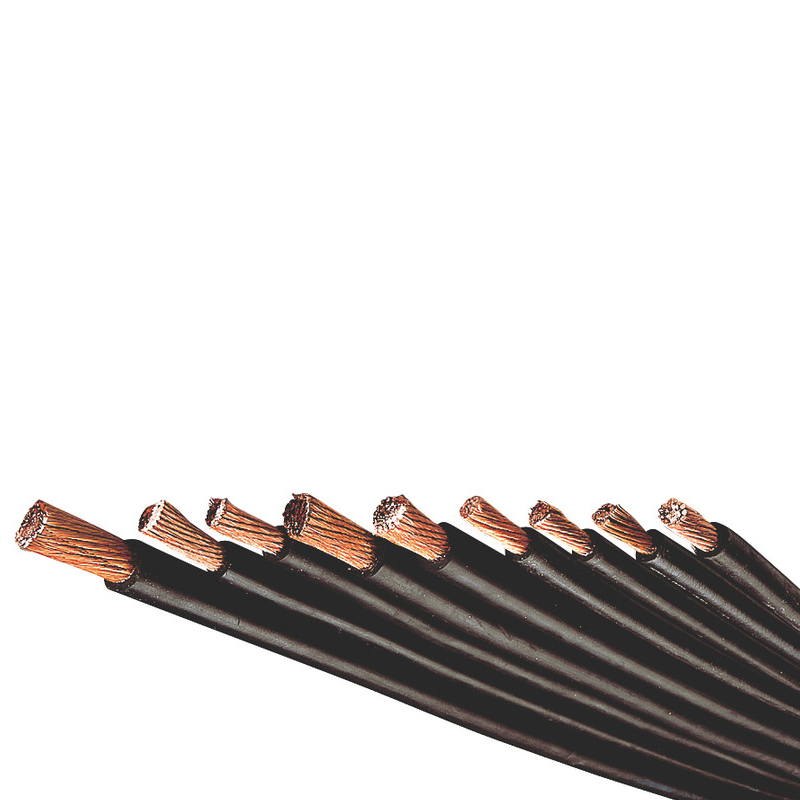

Наиболее популярным вариантом для сварочного аппарата является кабель КГ, это гибкий одножильный кабель с многопроволочной жилой в резиновой изоляции. Также популярен и КОГ – с повышенной гибкостью. Есть и специализированный КС, это основные марки проводников которые используются для сварочных работ.
В названии может присутствовать и пометка об исполнении:
- Т – тропическое исполнение, может работать при температуре окружающей среды до +50 (по некоторым источникам 85) градусов Цельсия.
- КХ или ХЛ – морозоустойчивый, работает и при -60 градусов Цельсия.
А также приставка П – дополнительная оболочка жилы из полимерных материалов.
Цифры в маркировке говорят о количестве жил и их сечении, например: КГ 1х16 говорит, о том, что он состоит из 1 жилы с площадью поперечного сечения в 16 кв.
мм.
Выбор сечения и длины
Сечение кабеля для сварочного аппарата подбирается исходя из тока. Для примерной оценки необходимого сечения мы подготовили таблицу:
| Сечение, кв. мм | Ток, А |
| 1х6 | 80-100 |
| 1х10 | 120 |
| 1х16 | 189 |
| 1х25 | 240 |
| 1х35 | 289 |
| 1х50 | 362 |
| 1х70 | 437 |
| 1х95 | 522 |
Длина кабеля – предмет споров многих мастеров. При увеличении длины, при неизменном сечении возрастает его сопротивление, а также индуктивность. Если выбрать слишком длинный кабель, то не придется сматывать в катушку при сварке вблизи сварочного аппарата, но если выбрать короткий – придется постоянно перемещать сварочник.
С другой стороны, если вы не варите на производстве большие объемы, то оптимальной будет длина сварочного кабеля в 5-10 метров, а аппарат подключить к сети через удлинитель.
Тем более, что любительские аппараты инверторного типа, которые чаще остальных используются в последнее время, достаточно компактны и легки, поэтому их переноска не вызовет особых трудностей.
Если всё же вам нужно удлинить имеющийся провод – лучше всего подойдут гильзы.
Кабель для подключения сварочника к сети
Кроме подключения электрода и массы к сварочному аппарату, нужен еще и кабель для подключения сварочника к питающей электросети. Независимо от того, какой тип аппарата, инвертор или трансформатор, сварочный ток достигает сотен ампер, а вот питающий ток гораздо ниже. Может достигать порядка 30-50 Ампер, в зависимости от мощности сварочника.
Поэтому для его питания не нужен настолько толстый кабель, как для электрододержателя. Его рассчитывают в зависимости от расстояния от точки подключения до электросети. Если у вас однофазный бытовой аппарат инверторного типа на 220, или двухфазный на 380В трансформатор – то подойдет медный проводник с сечением жил в 2,5-4 кв, мм.
По количеству жил используют двухжильный кабель, если на объекте нет заземления и трёхжильный, если вы подключаетесь к заземленной розетке.
Для удобства, достаточно сетевого кабеля длиной 3-5 метров, а для переноски по территории объекта использовать переноску, сечение которой от 2,5 кв. мм, если длина переноски 10-20м. Для уверенной работы аппарата от более длинной переноски, например 40-60 метров, лучше взять кабель с сечением в 4 кв. мм.
Если вы собираетесь пользоваться длинной переноской, то лучше купить удлинитель с катушкой, тогда кабель не будет путаться под ногами и прослужит дольше. Однако в катушке он будет плохо охлаждаться, чтобы он не перегревался, лучше взять сечение с запасом.
Для промышленных трёхфазных аппаратов на 380В используют четырёхжильные медные кабеля сечением от 4-6 кв. мм, или алюминиевые – сечением от 16 кв. мм. Не забудьте проверить правильность подключения и направления вращения вентилятора охлаждения, если он присутствует.
Правила эксплуатации
Вместо заключения расскажем о том, как правильно выбрать и эксплуатировать сварочный кабель:
- Подключать провода к сварочному аппарату нужно кабельными наконечниками, их опрессовывают или паяют.
- Для удлинения и стыковки нескольких отрезков используют гильзы или другой метод соединения, кроме скрутки.
- В сварочных инверторах обычно провода подключаются с помощью байонетных разъёмов. Это нужно учесть и заблаговременно купить, иначе вы не сможете использовать кабель с таким сварочным аппаратом. С их помощью можно быстро сменить полярность тока.
- Не покупайте провода слишком большой длины и сечения, если вы не собираетесь использовать весь его потенциал. Это приведет к излишней массе проводников и затруднениям в работе.
- Не подтягивайте поближе к себе сварочник за кабеля, чтобы их не повредить.
- Не превышайте допустимый ток через провода.
- Удлинитель с катушкой станет незаменимым при частом перемещении сварщика по объекту.
Теперь вы знаете, как выбрать кабель для сварочного аппарата по сечению, марке и длине. Напоследок рекомендуем просмотреть полезное видео по теме статьи:
Источник
заземлениесваркаЭлектричество
Сварочный кабель для инвертора: секреты удачного подбора
Главная Все о сварке
Все о сварке Вадим 311
Сварочный кабель для инвертора – один из наиболее противоречивых и обсуждаемых компонентов комплектации в различных сообществах. Опытные сварщики дискутируют между собой на темы, какие провода и модели этой продукции предпочтительны. Новички ищут оптимальную длину и сечение для конкретных задач. И все вместе обсуждают вопрос о том, можно ли применять удлиненные сварочные кабеля, подобранные самостоятельно.
Специалисты интернет-магазина «1001 сварка» предлагают ознакомиться со статьей, что ответит на все перечисленные вопросы. Мы уверены, что это почерпнутая из нее информация будет полезной и для практического применения. И Вы, подбирая кабель для сварочного аппарата, еще не раз поблагодарите случай, что не пожалели пяти минут личного времени.
Содержание
- Выбираем силовой сварочный кабель для инвертора: почему это важно?
- Типы кабелей для сварочного аппарата
- Длина и сечение сварочного кабеля для инвертора
Выбираем силовой сварочный кабель для инвертора: почему это важно?
При любом виде сварочных работ любой сварщик вне зависимости от опыта и квалификации всегда должен обеспечить две главные цели – безопасность работ и качество шва.
Именно поэтому подбор силового сварочного кабеля для аппарата не может быть вопросом не первой важности.
Этот элемент является токопроводящим звеном, посредством которого электродержатель и зажим массы соединяются с инвертором. Соответственно, от него в значительной степени будет зависеть, насколько эффективным будет передача электрического потока от оборудования. Именно поэтому очень важно, чтобы подбираемый компонент соответствовал как самому аппарату, так и материалу, а также условиям выполнения работ.
Подбирая силовой сварочный кабель для инвертора, стоит помнить следующие особенности:
- Необходимость соотнесения изделия с конкретным типом аппаратов. Бытовые «сварочники» выдают токи в спектре значений 10-200 А, профессиональные – до 500А. Соответственно, коммутационные элементы для них не могут быть идентичными.
- В ходе манипуляций исполнителю приходится варить различные по сложности швы в различных пространственных положениях. Соединяемые элементы выполнены из металлов с различной температурой плавления. Это тоже накладывает определенные требования и ограничения на применяемую кабельную продукцию.
- При транспортировке коммутационные элементы сворачиваются.
Это тоже накладывает определенные требования и ограничения на применяемую кабельную продукцию.В этой связи к подбираемому кабелю для сварочного инвертора предъявляется ряд требований. Наиболее существенными из этих требований являются:
- Малая величина потерь напряжения на всей протяженности изделия. Это обеспечивают жилы из материала, что обладает небольшим сопротивлением. В этой связи рекомендуем медные провода. Во избежание нагрева проводящего элемента необходимо правильно подобрать сечение.
- Проводник электрического разряда должен быть устойчив к износу, ударам и разрывам. Это же требование предъявляется и к изоляции. Поэтому внутренняя часть силового провода выполнена из переплетенных мелких волокон из того или иного материала. А в качества материала оплетки используется особая резина, легко переносящая любые механические воздействия. Кроме того, она является хорошим изоляционным слоем, что обеспечивает безопасность сварщика.
- Достаточная гибкость, позволяющая переносить многократные циклы сматывания/разматывания для переноски и изгибы в ходе эксплуатации сварочного аппарата.
- Соответствие особенностям условий эксплуатации. Исходя из места применения и специфики окружающего климата подбираемый кабель для сварочного аппарата должен выдерживать различные факторы окружающей среды. То есть, для работы на сильном морозе, жаре, высокой влажности или условиях с риском образования плесени нужны различные модели подобных изделий.
Типы кабелей для сварочного аппарата
Многообразие кабельной продукции для сварочных работ затрудняет ее подбор для покупателя. Пришло время познакомиться с типами кабельной продукции, применяемых для оснащения аппаратов для различных видов сварки. Наиболее распространенными являются следующие пять типов:

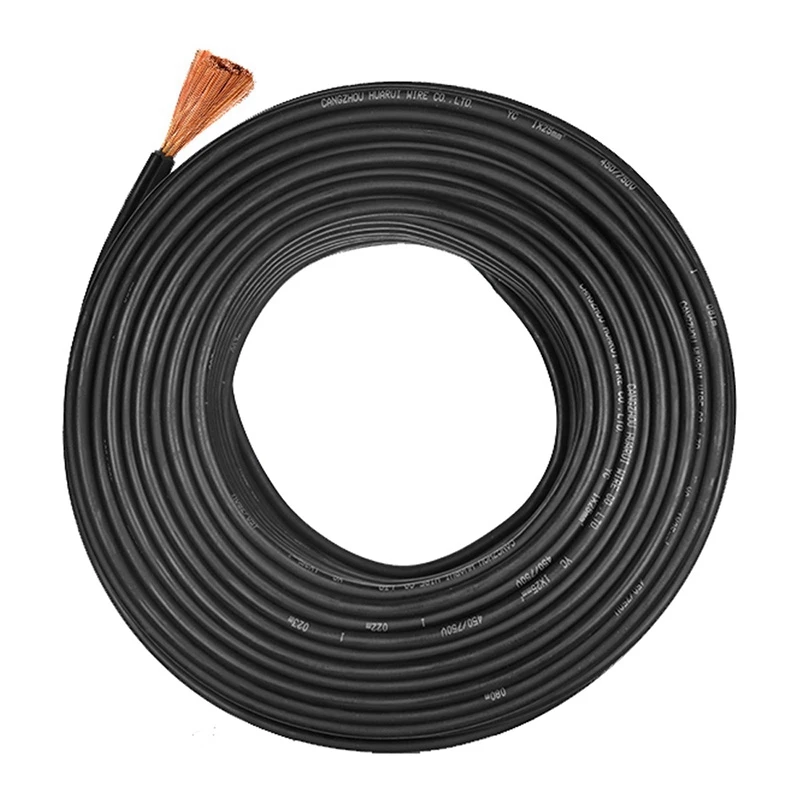

- Кабель гибкий (КГ) – очень распространенный вариант продукции. Это объясняется универсальностью и удобством в работе ввиду гибкости и малого веса.
- Кабель особо гибкий (КОГ1). Отличается еще большей гибкостью за счет более тонких жил. Применяется для работы в самых труднодоступных местах, когда для работы необходимо завести руку с держателем под непривычным углом или варить с намотанным на руку изделием.
- Кабель гибкий негорючий (КГН). Изолирующая оплетка таких моделей выполнена из жаростойкого покрытия. Он используется в местах с высокой температурой или пожароопасных участках, где кабель может контактировать с еще неостывшим металлом шва.
- КОГ-ХЛ/КГ-ХЛ. Соответствующие модификации предыдущих вариантов. За счет морозостойкой оплетки с добавками особого каучуку оснащение ею инвертора позволяет вести сварочные работы в условиях Крайнего Севера. Нижняя температурная граница их эксплуатации составляет -60°С.
- КГТ. «Тропическая» модификация изделий, позволяющая без проблем варить в условиях высокой влажности и жары до +85°С.
Длина и сечение сварочного кабеля для инвертора
Подбор этих характеристик кабельной продукции тесно взаимосвязан.
С одной стороны, длинный провод – это вопрос удобства. При внушительной длине придется его сматывать в катушку, при очень коротком – необходимо перемещать сам источник тока. Но с ростом его протяженности увеличиваются сопротивление и индуктивность, что должно учитывать и подбор оптимального сечения изделия. Как же быть? На что ориентироваться?
Металлический сердечник кабельного изделия образован тонкими проводками. Их число варьируется от 30 до 1000 и зависит от тока и мощности сварочного аппарата. Исходя из этого подбирается необходимое сечение кабеля. Так, к примеру, модель с сечением 1×6 квадратных миллиметра может обеспечить нагрузку в 11 кВт с силой тока до 100 А. Но реальная рабочая мощность всегда практически вдвое меньше, так как на максимальной нагрузке постоянно никто не работает.
Приведем таблицу, которая поможет подобрать оптимальное сечение проводника под конкретную силу тока, чтобы при этом избежать ощутимых потерь сварочного тока.
| Сила тока, А | Сечение кабеля, мм² |
| 80-100 | 1×6 |
| 120-150 | 1×10 |
| 150-180 | 1×16 |
| 200-250 | 1×25 |
| 250-300 | 1×50 |
| 330-400 | 1×100 или 11×50 |
| 500-600 | 1×120, 11×95 |
| 600 | 1×185 и выше |
Чтобы понять всю необходимую информацию по любой единице кабельной продукции, при покупке необходимо расшифровать маркировку изделия.
Диаметр сварочного кабеля указан в нем последним индексом.
Выбрать эти и другие элементы для выполнения самых различных сварочных задач можно в каталоге нашего интернет-магазина. Внушительный выбор самих аппаратов, аксессуаров и расходников по выгодным ценам и условиям поставки к Вашим услугам!
